Освещенность помещений. нормы и расчеты. приборы и особенности

Какой светильник выбрать: светодиодный или люминесцентный?

23 Января 2014

Для освещения офисов и магазинов чаще всего используют 2 вида светильников: светодиодные и люминесцентные. Для того, чтобы определиться с выбором вида светильника, предлагаем их сравнить.

Для примера можно взять 2 самых популярных офисных светильника ЛВО 4х18 (люминесцентный) и СГ-418-УП-40 (светодиодный, производства компании “Светлый город”), имеющих корпус одного размера (595×595 мм).

Люминесцентный светильник  ЛВО 4х18 состоит из:

– Корпуса с арматурой (провода, ПРА, ламподержатели)
– Источника света (4х ламп 18вт каждая)
– Зеркальной растровой решетки

Световой поток новых 18Вт ламп составляет ~ 1100-1200 лм.

4шт ламп х 1200 лм = 4800 лм (это суммарный световой поток ламп).

Поскольку лампы светят во все стороны, фактически используется не более 60% их светового потока. Это значение определяется КРИВЫМИ СИЛ СВЕТА к данному светильнику. (т.е. светильник, при использовании 4х ламп, выдает только 60% суммарного светового потока ламп).

Итого: световой поток светильника с 4-мя лампами по 18Вт составит: 4 х 1200 х 0,6 КПД = 2880 Лм, т.е. новый светильник типа ЛПО/ЛПО 4х18 выдает под собой света в количестве 2880 Лм. При этом светильник потребляет (4х18) х 1,1 = 79,2 Вт (10% мощности идет на работу ПРА, который преобразует и подает ток непосредственно на ЛЛ). После непродолжительной эксплуатации (не более 1 года) световой поток светильника ЛВО 4х18 падает до  2400-2500 Лм. Это связано с выгоранием люминофора в лампах. При этом потребление электроэнергии светильником увеличивается до 30% (блок питания пытается “дожигать” уже деградированные ЛЛ до прежней производительности) .Таким образом при заявленной мощности светильника 80Вт светильник будет потреблять более 100Вт.

Светодиодный светильник СГ-418-УП-40

Светодиодные светильники СГ-418-УП-40 светят только в одну полусферу (вниз), при этом их световой поток составляет 4300 Лм и не меняется в течение 50 тыс. часов эксплуатации. При эксплуатации светодиодов в период от 50 до 100 тыс. часов произойдет деградация светодиодов по освещенности до 35%.

Светильник СГ-418-УП-40 потребляет 40Вт и рассчитан на период эксплуатации до 10 лет в сухих и проветриваемых помещениях.

Экономия электрической энергии позволяет окупаться светильнику в течение 1-1,5 лет. Дальнейшая эксплуатация приносит вам доход (в виде сэкономленных средств).

В данной статье мы сравнили светильники ЛВО 4х18 и СГ-418-УП-40 по двум параметрам: светоотдаче и потребляемой мощности. Эти параметры являются определяющими в выборе светового прибора.

Таким образом, светодиодный светильник потребляет в 2 раза меньше энергии, а светит в 1,5 раза ярче, чем люминесцентный.

А если вы хотите заменить люминсцентный светильник на светодиодный и не хотите, чтобы в помещении было светлее, то выбирайте светильник светодиодный потолочный СГ-418-УП-30 30Вт.

Каталог: светильник светодиодный потолочный СГ-418-УП-40 40Вт.

Другие статьи и новинки

Другие виды люминесцентных ламп

В настоящее время практикуется все более широкое применение энергоэкономичных люминесцентных ламп (ЭЛЛ). Они используются в общем освещении и могут полностью взаимно заменяться с обычными изделиями, мощностью 20, 40 и 65 ватт. ЭЛЛ подходят ко всем существующим осветительным установкам. Таким образом, все светильники и пускорегулирующая аппаратура остаются на своих местах. Все основные характеристики ЭЛЛ остаются такими же, как и у стандартных ламп при снижении мощности до 10%. Внешний вид также отличается, поскольку трубки имеют диаметр 26 мм вместо стандартных 38 мм. Это позволяет снизить расход стекла, люминофора, ртути, газов и других материалов.

Наряду со стандартными изделиями, появилось большое количество всевозможных компактных люминесцентных ламп (КЛЛ). Их мощность составляет в среднем 5-25 Вт, световая отдача – 30-60 лм/Вт, а срок службы доходит до 10 тыс. часов. Отдельные виды КЛЛ могут непосредственно заменить лампочки накаливания в обычном патроне. В их конструкцию входит встроенная пускорегулирующая аппаратура и стандартный резьбовой цоколь типа Е27.

Появление компактных лампочек стало возможным, когда появились узкополосные люминофоры, обладающие высокой стабильностью. Для их активации применяются редкоземельные элементы с возможностью работы при поверхностной плотности облучения, превышающей это значение у обычных лампочек. Это позволило существенно уменьшить диаметр разрядной трубки. Общую длину удалось снизить за счет деления трубок на отдельные короткие участки, расположенные параллельно и соединенные между собой. В других вариантах используются изогнутые трубки или варенные соединительные патрубки.

Следует отметить безэлектродные компактные лампы, в которых свечение люминофоров возбуждается разрядом в смеси паров ртути с инертными газами. Необходимый заряд поддерживается энергией электромагнитного поля, создаваемого непосредственно возле разрядной смеси. Такие лампы были созданы за счет микроэлектроники, на основе которой были созданы недорогие и малогабаритные источники энергии высокой частоты с хорошим КПД.

Приборы для измерения уровня освещенности

Уровень освещенности измеряется прибором – люксметром. Это небольшое переносное устройство работает примерно так же, как и фотометр. Поток светового излучения попадает на полупроводниковый фоточувствительный элемент и начинает отрывать от него электроны, приходящие в упорядоченное движение. В результате, происходит замыкание электрической цепи. При этом, величина силы тока находится в пропорциональной зависимости с интенсивностью освещения фотоэлемента и отображается на шкале аналоговых устройств.

В настоящее время практически не осталось приборов со стрелками, им на смену пришла цифровая измерительная аппаратура. Каждый люксметр оборудован жидкокристаллическим дисплеем и фоточувствительным датчиком, расположенным в отдельном корпусе. Для соединения между собой этих двух деталей применяется гибкий провод.

Перед началом замеров освещенности люксметр устанавливается в горизонтальное положение. Современные ГОСТы требуют, чтобы для измерений использовались разные точки помещения в соответствии с установленной схемой. Естественное и искусственное освещение замеряется отдельно. При выполнении процедуры не допускается попадания на прибор даже малейшей тени. Не должно быть поблизости и любых источников электромагнитных волн. Все эти факторы могут создать помехи и повлиять на результаты измерений.

Полученную величину освещённости необходимо сравнить с параметром, установленным ГОСТом. На основании этих данных делаются выводы о достаточной или недостаточной освещенности какого-либо помещения или территории. После проведения испытаний составляется оценочный протокол.

Измерение количества света для светодиодных устройств

Для наглядности удобно представить значение освещенности в типовых ситуациях. Эти значения можно сравнить с параметрами, которые приводят в сопроводительной документации производители светодиодных приборов.

Таблица освещенности

В рекламных проспектах для улучшения продаж лампочку могут назвать яркой и энергосберегающей. Чтобы сделать правильный вывод о потребительских параметрах изделия, можно пользоваться представленной выше информацией.

Сила света – основной показатель

Сила света относится к одной из первичных характеристик любого излучателя в установленном оптическом диапазоне. Она точно определяет, какое количество мощности переносится в тех или иных направлениях, ограниченных условным телесным углом. Поэтому на графическом изображении конфигурация силы света не будет иметь вид прямой линии.

Вершина телесного угла располагается в центре сферы. Единицей измерения этого угла служит стерадиан. Для его вычисления необходимо площадь воображаемого шара соотнести с квадратом радиуса. Поэтому стерадиан является безразмерной величиной, как и сам телесный угол. Согласно определения, на площадь сферы помещается 12,56 стерадиана или 4 Пи.

Телесный угол является объемным и выглядит в виде конуса, вершина которого расположена в центре воображаемого шара. Однако его основание нельзя считать плоскостью, поэтому сравнение телесного угла и конуса будет не совсем корректным. В качестве основания рассматривается та часть сферы, которая отсекается боковой поверхностью. Вместе с тем, следует отметить, что сила света для проведения практических расчетов используется крайне редко. Вместо него стали пользоваться таким интегральным параметром как световой поток, значение которого наносится на все этикетки приборов освещения.

Приборы для определения уровня освещенности и методика его определения

Наименование прибора похоже на название величины, которую он устанавливает, — люксметр. Принцип работы малогабаритного переносного устройства напоминает работу фотометра. Поток излучения, падая на фоточувствительный элемент полупроводника, отрывает электроны, которые начинают упорядоченно двигаться. Таким образом, замыкается электрическая цепь. Причем величина тока прямо пропорциональна интенсивности освещения фотоэлемента, что имеет свое отражение на шкале аналогового люксметра. Сегодня приборы со стрелками практически исчезли, их заменили цифровые. Они оснащены жидкокристаллическими дисплеями, у которых сам фоточувствительный датчик расположен в отдельном корпусе, а с дисплеем он соединяется с помощью гибкого провода.

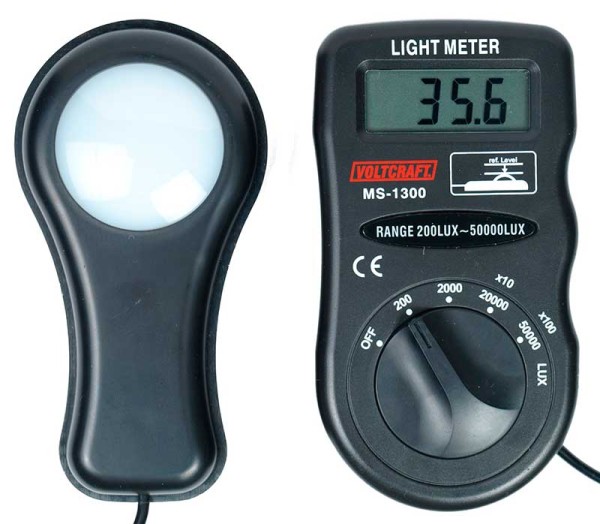

Прибор для измерения уровня освещенности

В ходе проведения эксперимента по измерению освещенности прибор устанавливается в горизонтальном положении. Причем в соответствии с требованиями ГОСТа их размещают в разных точках помещения, согласно определенной схеме. В 2012 г. Россия приняла новый стандарт измерения характеристики количества светового потока. В старом понятийном аппарате при измерениях использовались такие термины данной величины, как:

• минимальная, средняя, максимальная, цилиндрическая;
• естественная;
• градиент запаса;
• относительная эффективность когерентного лучевого потока.

В настоящее время к ним добавлены следующие типы освещения:

• аварийное;
• рабочее;
• охранное;
• эвакуационное;
• резервное.

Стандарт подробно описывает все тонкости проведения измерительных исследований.

После выполнения необходимых замеров освещенности определяется искомая величина. Она сравнивается с нормативным значением. Затем подводятся итоги о достаточности освещенности территории или помещения. Каждый вид измерительных испытаний оформляется специальным оценочным протоколом, чего требует ГОСТ.

Нормативы освещенности для различных типов помещений

Влияние внешней температуры и условия охлаждения ламп

В процессе эксплуатации температура трубки может изменяться и отклоняться от оптимального значения. То есть, она увеличивается или уменьшается, приводя к снижению светового потока. Одновременно ухудшаются пусковые условия, заметно сокращается срок службы изделий.

Падение надежности запуска обычных лампочек становится особенно заметным при достижении температуры – 5С и ниже, особенно, если такое понижение сопровождается падением напряжения в сети. Например, при напряжении сети 180 В вместо положенных 220 В и температуре -10 градусов, количество срывов запуска люминесцентных ламп может составить от 60 до 80% от их общего числа. Подобная зависимость делает неэффективным применение данных источников света в условиях низких температур и скачков напряжения.

Причинами повышения температуры могут стать окружающая среда и закрытая арматура. В обоих случаях наступает перегрев. В этих случаях также уменьшается световой поток, возможно также изменение цвета.

Электрические характеристики ламп могут изменяться во время их работы, то есть в процессе горения. Причиной является дополнительная активация катодов, а также выделение и поглощение различных примесей. Эти неприятные проявления как правило заканчиваются в течение первых ста часов. В дальнейшем, изменения характеристик будут очень незначительными и практически незаметными. В процессе эксплуатации постепенно уменьшается яркость свечения, снижается световой поток люминесцентных ламп. Иногда через 300-400 часов горения на лампочках становится заметно появление темных пятен и налетов на концах трубки. Это указывает на возможное распыление катодов и плохое качество самих ламп.

Фотометр

фотометры показывают уровень света в люксах

Безопасный поток света на работе

Работая в темном или слабоосвещенном помещении, могут возникнуть различные проблемы со здоровьем, будь это ухудшение зрения, депрессия или другие физиологические и психологические нарушения. По этой причине на рабочем месте, в рамках правил охраны труда, включаются требования о минимальной безопасной освещенности. В конечный результат измерения, который выдает фотометр, входит площадь распространения света. Эти показатели обеспечивают достаточную освещенность всего помещения.

Световой поток и экспонаты музея

Уровень освещенности можно измерить фотометром, что осуществить нелегко, так как его нужно устанавливать как можно ближе к экспонату, а это требует извлечения защитного стекла, выключения сигнализации и получения разрешения. Эту задачу облегчают другим способом, который часто используют сотрудники музея. Вместо фотометра применяют фотоаппарат, который не является заменой фотометра в ситуациях, где требуются более точные измерения найденной проблемы с освещением, но чтобы выявить отклонение от нормы вполне достаточно.

Определить экспозицию фотоаппаратом можно на основе показаний об уровне освещенности. Уровень освещенности экспозиции легко определить посредством нехитрых вычислений. Сотрудники музеев прибегают к формуле или пользуются таблицей, где экспозиция представлена в единицах освещенности. Производя вычисления, не нужно забывать о том, что камера поглощает некоторое количество света, поэтому следует это учитывать.

Световой поток в садоводстве и растениеводстве

Фотометры также широко применяются в лабораторной практике. Например, определяется спектр образцов, с помощью которых устанавливается химический состав. К особому классу таких приборов относится пламенный фотометр. Он выявляет в образцах щелочные металлы, такие как натрий, литий, калий. Чтобы их обнаружить, нужно сжечь образец при высокой температуре и с помощью фотометра проанализировать спектр пламени. Данная задача другими способами решается гораздо труднее.

Современные фотометры преобразуют световое излучение в электрические импульсы, они регистрируются по принципу амперметра и вольтметра, а после конвертируются в компьютерный формат.

Фотометр — это прибор, охватывающий многие области знаний, такие как химия, молекулярная биология, физика, материаловедение и другие. Фотометр широко применяется в промышленности, в лазерной и оптической продукции. Помимо химической лаборатории, фотометр находит применение в лабораториях судебно-медицинской экспертизы.

Таким образом, из вышеизложенного вы узнали о единицах измерения света, что лампы лучше покупать с указанным числом люменов, что понятия освещенности и яркости разнятся, а количество света можно измерить специальным прибором.

Измерение освещенности помещения: основные методы и приборы

Чтобы определить уровень освещенности, можно использовать один из перечисленных ниже приборов — флэшметр, экспозиметр и экспонометр, люксметр или фотометр.

Главный прибор из данной группы, способный выдать параметр реальной освещенности (естественной или искусственной) — люксметр.

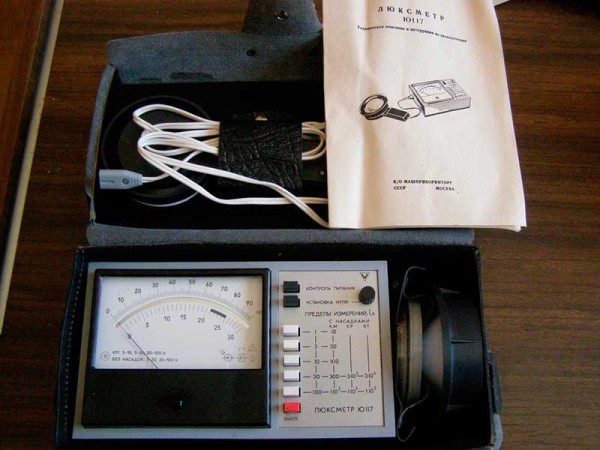

Они бывают аналоговые и электронные. Аналоговые приборы уже не выпускаются, остались только раритеты.

Его можно применять для решения следующих задач:

• измерения уровня освещения при аттестации (проверке) рабочих мест;
• снятия показателей освещенности и их сравнение с расчетными параметрами при выполнении работ по монтажу элементов освещения;
• контроль соответствия уровня освещенности в тех или иных помещениях действующим нормам;
• анализ параметров освещенности на соответствие расчетным параметрам в период проведения работ по монтажу осветительных элементов.

Сам люксметра работает на простом принципе. Внутри устройства встроен фотоэлемент. Когда на него направляется световой поток, внутри полупроводникового элемента освобождается мощный поток электронов.

Результатом является появление электрического тока. Величина последнего пропорциональна силе света, который освещает фотоэлемент устройства.

Как правило, именно этот параметр и отражен на приборной шкале.

В зависимости от типа фиксации контролирующего элемента (датчика) люксметр бывает двух видов:

• жесткая фиксация датчика (выполняется в форме цельного устройства, моноблока);
• с датчиком выносного типа, который подключается при помощи гибкого кабеля.

Для проведения простых измерений достаточно самого простого устройства — люксметра в форме моноблока, без дополнительных опций.

Если же требуется уточнение большего числа параметров при проведении профессиональных исследований, то лучше применять более сложные устройства — с опцией вычисления среднего параметра и встроенной памятью.

Большой плюс — применение в люксметре специальных светофильтров. С их помощью можно более точно вычислить параметр силы света, исходящий от осветительных приборов с различными оттенками цвета.

Кроме этого, устройства с выносным датчиком показывают большую точность измерений, ведь на них меньше действуют внешние факторы.

В свою очередь, наличие ЖК-дисплея на современных моделях существенно упрощает процесс снятия показаний с устройства.

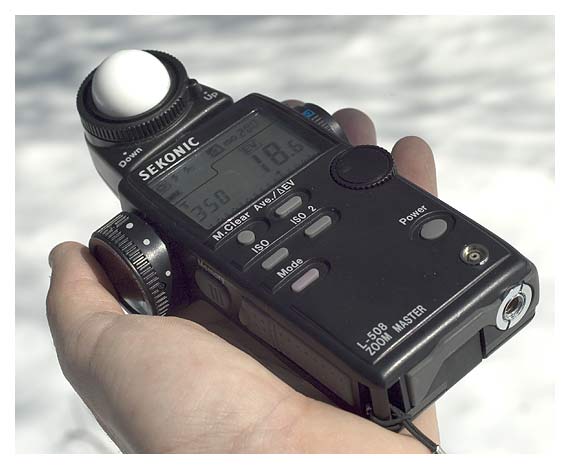

Такие приборы, как эскпозиметры и экспонометры применяются в фототехнике.

Их задача — фиксация параметров освещенности экспозиции и яркости. Зная величину этих показателей, фотограф может добиться идеального качества фото.

В свою очередь, экспонометры выпускаются двух видов. Они бывают внешними и внутренними.

Задача флэшметра — измерение уровня освещенности в процессе фотографирования. В качестве вспомогательных элементов применяются осветительные устройства импульсного типа.

В новых фотоаппаратах флэшметр уже встроен. Его задача — регулирование мощности фотовспышки в зависимости от уровня освещения.

В профессиональных студиях, как правило, используются флэшметры выносного типа. Их особенность — наличие точной системы индикации, способной фиксировать не только падающие, но и отраженные лучи света.

Мультиметр (фотометр) — прогрессивный и более современный тип флэшметра. Его плюс — способность сочетания функций упомянутого нами прибора и экспонометра.

Коэффициент пульсации и нормы освещенности: основные документы

Главный документ, в котором прописаны все требования в отношении коэффициентов пульсаций и норм освещенности — Свод правил СП (выпущен под номером 52.13330.2011).

Он был выпущен в 2011 году и представляет собой СНИП 23-05-95, где прописаны ключевые требования законов страны в отношении международных нормативов, энергетической эффективности и техники безопасности.

В Своде правиле есть наиболее важные требования к коэффициенту пульсации и освещенности в различных типах помещений — жилых, промышленного типа и общественных.

Контроль освещенности и уровень пульсаций искусственного освещения необходим не только для формального прохождения аттестации рабочего места или же плановой проверки со стороны санэпидстанции.

Это важно для здоровья человека, ведь отклонение от действующих показателей может привести к нарушениям самочувствия всех сотрудников, которые находятся в помещении. Как следствие, снизится работоспособность, уменьшится рентабельность компании и упадет прибыль

Как следствие, снизится работоспособность, уменьшится рентабельность компании и упадет прибыль.

Не меньшее действие оказывает и свет в жилых помещениях. Та же пульсация не видна глазу, но может постепенно воздействовать на здоровье людей.

Вот почему так важен ответственный подход к выбору компьютерной техники и осветительных устройств.

Соблюдение норм — шанс избежать негативных последствий, защитить своих сотрудников и себя лично. Также использование трековых светильников позволит регулировать уровень освещенности в отдельных зонах помещений.

Основные виды люминесцентных ламп

Все лампы этого типа разделяются на две основные категории. Первый тип представлен осветительными приборами общего назначения, мощность которых находится в пределах 15-80 Вт. Цветовые и спектральные характеристики этих ламп позволяют максимально имитировать различные оттенки естественного света.

Второй тип относится к лампочкам специального назначения. Для их классификации применяются различные параметры. В соответствии с мощностью они разделяются на лампы малой мощности – до 15 Вт и большой мощности – более 80 Вт. У этих ламп разный тип разряда, поэтому они бывают дуговыми, а также с тлеющим разрядом и свечением. По излучаемому свету специальные лампы могут быть естественного света, цветные, с ультрафиолетовым излучением и с отдельно взятыми спектрами излучения. Распределение света осуществляется по-разному, то есть в виде направленного и ненаправленного светоизлучения. Первый вариант представлен рефлекторными, панельными, щелевыми и прочими источниками света.

Основные характеристики света

Свет — физическая величина, которая обладает такими свойствами, как мощность светового потока, светимость, сила света, освещенность и яркость.

Обычная лампа накаливания в 100 Ватт имеет показатель мощности 1350 люмен, лампа же с люминесцентным свечением аналогичной «ваттности» показывает гораздо больше — 3200 лм.

Следующая характеристика света — это его сила, которая характеризует плотность потока, измеряется эта величина в канделах. Очень обобщенно раньше считалось, что 1 кд равен свету 1 свечи, эту единицу даже приравнивали к 1 Вт. Увеличить силу света можно, если установить вогнутый зеркальный рефлектор с одной стороны лампочки.

Что касается яркости, эта величина выражается через отношение кандела на кв. м, то есть проекции силы светового потока на плоскую освещаемую поверхность под прямым углом. Светность, или светимость, отражает плотность потока света по отношению к площади освещаемой поверхности — 1 люмен на кв. м.

Такая характеристика света, как освещенность демонстрирует поверхностную плотность света, освещающего определенную площадь поверхности. Эта величина выражается через отношение ли/кв. м. В физике существуют специальные единицы, в которых измеряется освещенность — люксы.

Перечень основных единиц измерения

На отечественном рынке представлена продукция производителей из разных стран, что объясняет определенную путаницу в терминах. Ниже приведены популярные единицы измерения освещенности совместно с формулами пересчета значений. Эти сведения пригодятся для корректного сравнительного анализа технических характеристик различных светильников.

Что такое «кандела»

Это классическая единица измерения освещенности. Канделой называют силу света в одну «свечу» (candela лат.), который излучает источник монохроматического излучения с рабочей частотой 540*1012 Герц. Энергетический потенциал такого потока составляет 1/680 Ватт на стерадиан (ст).

К сведению. Стерадианом называют телесный угол, который вырезает конусный луч на поверхности при размещении точечного источника в центре сферы. Угол раскрытия составляет приблизительно 65,5°.

Следует отметить! Приведенная частота соответствует зеленому цвету. Этот диапазон человеческий глаз способен фиксировать даже при минимальной интенсивности излучения. При работе с иными частями спектра делают необходимые коррекции.

Люмены и люксы

В люменах измеряют световой поток. Один лм создает точечный источник, который генерирует силу света в 1 канделу. Луч формирует раскрытие на 1 стерадиан. Объединяющая формула:

1лм = 1 кд * 1 ср.

Люкс, в свою очередь, равен яркости, которую создает на одном кв. метре ровной поверхности световой поток 1 люмен.

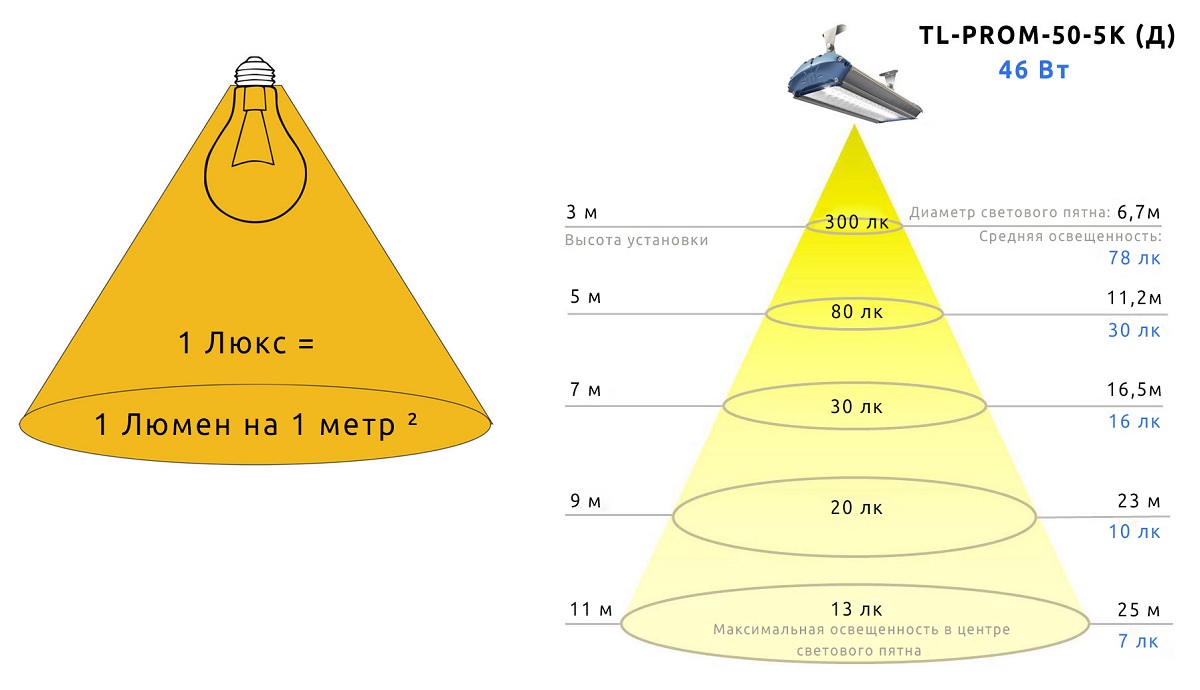

Люксы и люмены

Этот рисунок наглядно демонстрирует, что измеряется в лк и лм. Рядом показано изменение освещенности и размеров рабочей площади при разных положениях источника. Увеличение расстояния расширяет зону с одновременным уменьшением яркости светового пятна, которую определяют в люксах. Люмены нужны для оценки параметров светильника.

В реальных условиях проверяют пути прохождения лучей. Так, в пустом выставочном зале препятствия отсутствуют. Однако условия существенно изменяются после установки торговых стеллажей. Чтобы обеспечить видимость продукции на полках, приходится увеличивать мощность светильников либо выбирать оптимальные места крепления.

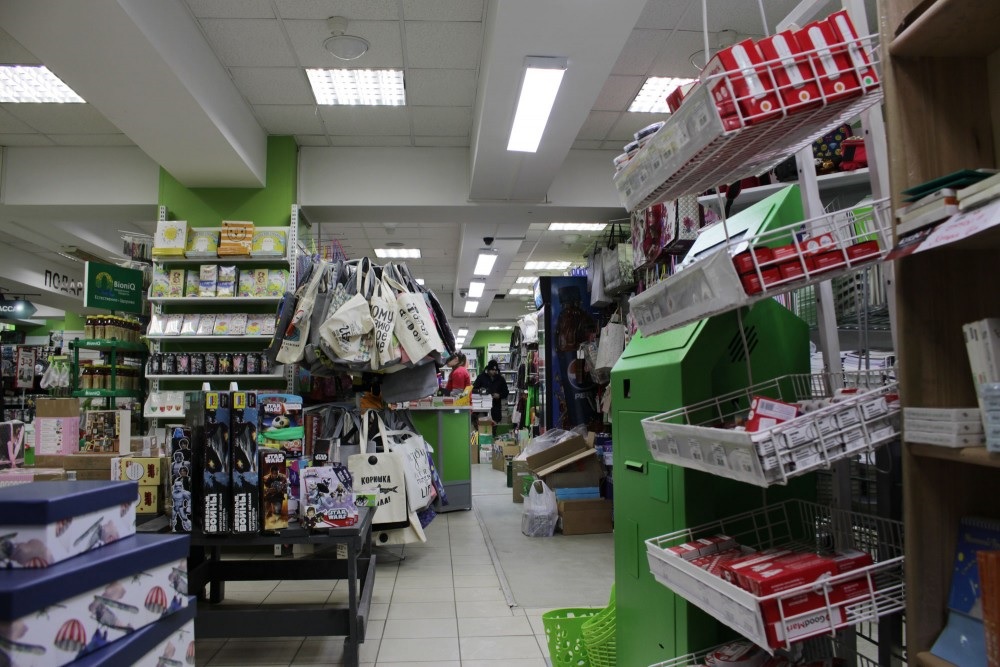

Освещение в супермаркете

Чтобы упростить расчеты, современные пользователи применяют специализированное программное обеспечение. С его помощью моделируют различные варианты размещения осветительных приборов с учетом расположения мебели, размеров оконных проемов, других важных факторов.

Люмен и ватт

Ранее рядовые потребители не задумывались о том, в каких единицах измеряется освещенность

При посещении магазинов обращали внимание только на Ватты. Однако в наши дни стандартная маркировка содержит необходимые для объективной оценки данные

Дело в том, что потребляемая мощность расходуется с разной эффективностью. Значительная часть излучения классических ламп накаливания расположена в невидимом инфракрасном диапазоне спектра. Дополнительным недостатком является паразитный нагрев, который увеличивает затраты на поддержание комфортных условий в летний период. Высокотемпературное воздействие быстро разрушает прочнейшие вольфрамовые нити.

Менее критичные рабочие режимы созданы изобретателями газоразрядных ламп. Эта особенность объясняет продление срока службы. Основные недостатки:

• хрупкая конструкция;
• раздражающие и утомляющие пульсации;
• необходимость особой утилизации ядовитых люминофоров.

Самые лучшие показатели обеспечивают современные светодиодные приборы. Они отличаются:

• высокой яркостью при минимальном потреблении энергии;
• гармоничным распределением спектра;
• долговечностью, устойчивостью к механическим и другим внешним воздействиям.

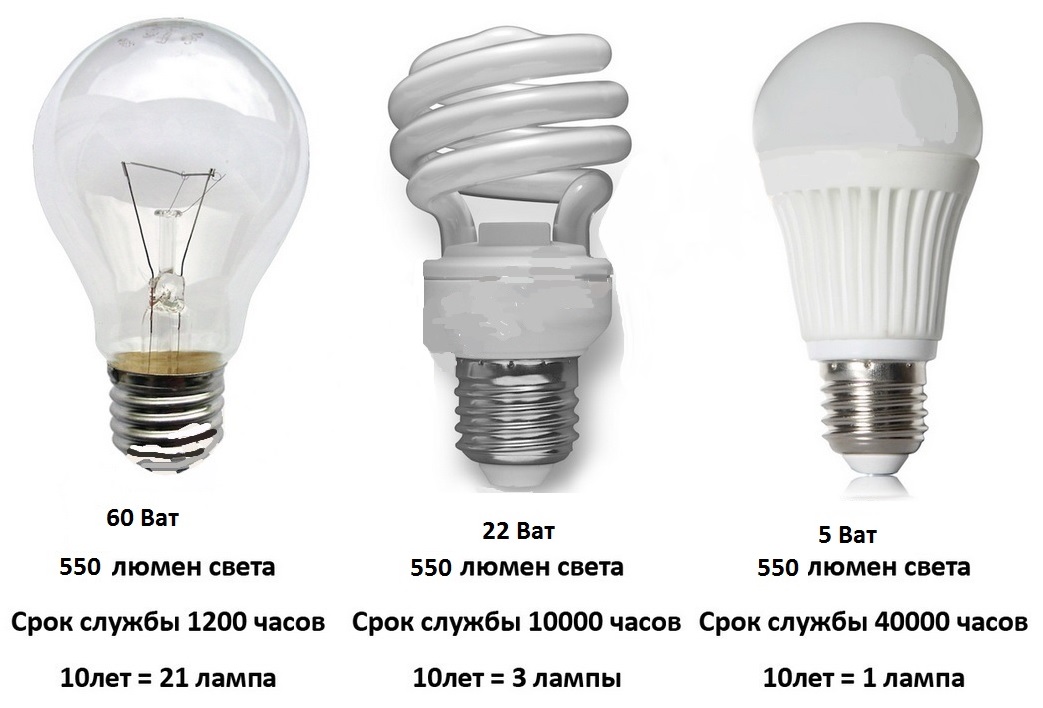

Сравнение ламп разных типов

При одинаковой освещенности светодиодный прибор потребляет в 10-12 раз меньше электроэнергии, по сравнению с лампами накаливания. С учетом реального срока службы и сниженных эксплуатационных расходов инвестиции в новые изделия будут экономически целесообразными.

Кратные единицы люмена

Для удобства, кроме целых, применяют кратные значения измеряемых величин по стандарту СИ. К базовому наименованию добавляют приставки, которые обозначают соответствующую степень:

• кило – 103;
• мега – 106;
• гига – 109.

Световой поток и освещенность

Понятие светового потока в чистом виде соответствует полной мощности, излучаемой источником в оптическом диапазоне. Однако на практике распределение мощности по поверхностям помещения происходит неравномерно. В связи с этим было введено понятие освещенности, используемое различными стандартами, нормами и требованиями.

Для измерения данной величины используется люкс, представляющий собой отношение светового потока к площади, на которой он распределяется. Теоретическое толкование освещенности обычно не вызывает проблем, в отличие от использования этого понятия в практической деятельности. Основные сложности связаны с неудобством совместного использования при расчетах светового потока и угла рассеивания.

Сами расчеты освещенности с целью получения максимально точных результатов, должны выполняться по определенным правилам. Например, освещенность помещений будет различной в определенное время дня. Поэтому световой поток и освещенность должны разбиваться на части в соответствии со своим временем. Кроме того, должна учитываться конструкция установленного прибора освещения. Например, матовый плафон способствует потере освещенности, а рефлектор карманного фонарика, наоборот, направляет усиленный поток света в нужную сторону. Поэтому величина светового потока во многом зависит от осветительных приборов, установленных в помещении.

Обозначения на источниках света

При выборе любого источника света, будь то лампочка, светильник или прожектор, необходимо тщательно изучать маркировку, нанесённую на осветительный прибор. Даже если помнить о том, что величина освещения измеряется в люксах, этих данных среди информации можно не обнаружить. Маркировка, наносимая на видимую часть колбы или на корпус светильника:

• товарный знак производителя;
• величина используемого напряжения, В;
• количество ламп в светильнике и мощность;
• название светильника и тип;
• класс защиты;
• способ установки;
• дата изготовления.

В некоторых случаях наносится допустимое расстояние до освещаемой поверхности, если светильник может вызвать изменение температурного режима освещаемого объекта.

Расшифровка маркировки осветительного прибора

Что такое световой поток?

Ватты означают количество потребляемой энергии. Например, больше энергии использует лампочка мощностью 100 Вт, чем лампочка в 60 Вт. Это значение показывает то, сколько энергии будет тратиться – оно никак не показывает количество световых лучей, которое дает лампа. То, сколько света вы получаете от лампочки, показывает 1 люмен.

Люмен — это единица измерения светового потока в системе исчислений. Чем ярче лампочка, тем больше будет это значение. Например, обычная лампа накаливания мощностью 40 Вт обладает световым потоком 300 люмен. Перевести люмены в ватты не так просто, как кажется.

На упаковке каждого изделия обязательно должна быть информация о том, какое количество света дает данное изделие. Когда электроэнергия преобразовывается в световые лучи, часть ее теряется и поэтому большие значения не достигаются. Можно заметить, что этот показатель ламп накаливания равен 12 люмен к одному ватту, тогда как люминесцентные лампы дают 60 люмен к одному ватту. У светодиодных ламп максимальное освещение при минимальном потреблении энергии – до 90 люмен на ватт.

Воспользовавшись таким подходом, не всегда можно получить верные результаты, ведь даже у лампочек одного типа с одинаковой мощностью может быть разное отношение светового потока к энергетическим затратам, причем разница может быть довольно значительна. Ниже приведена таблица, которая позволяет осуществить перевод ватт в люмены для светильника при первом использовании. С ее помощью можно легко узнать, сколько люмен в лампе накаливания, например.

Сравнительная характеристика лампы накаливания, люминесцентных и светодиодных ламп

Из таблицы следует, что светодиодная лампа со световым потоком 600 лм не является эквивалентом лампы накаливания 60 Вт, а 1 000 лм – не эквивалент лампы накаливания 100 Вт.

Световой поток и яркость – не одно и то же

Обращаясь к определению яркости L, измеряемой в канделах на квадратный метр (Кн/м²), видно, что это количество отражённого поверхностью света.

Яркость источника – это соотношение силы его свечения и величины этой силы, приходящейся на единицу площади поверхности источника, которую видит глаз. Сила света измеряется в канделах, потому яркость обозначается буквой L и измеряется в Кн/м².

Если наблюдать издалека два источника света, имеющих разную площадь поверхности, но с одинаковой силой света, то меньшая поверхность будет выглядеть ярче. Увеличение угла, под которым смотрят на световой источник, уменьшает воспринимаемую глазом яркость. Яркость максимальна, когда плоскость, в которой лежит излучатель, перпендикулярна глазу.

Величина яркости изменяется от вида поверхности:

• светоотражающая поверхность увеличивает яркость;
• светопоглощающая или рассеивающая поверхность уменьшают значение L.

Важно! Световые потоки – это вся энергия излучения источника, яркость – только та доля, которая поступает в глаз или на предмет. В частности, оптический проектор в своих технических характеристиках имеет обозначение не яркости, а величины СП

Оптический проектор

Измерение количества света для светодиодных устройств и примеры в природе

Светодиодные светильники стали очень востребованными благодаря уникальной энергоэффективности. Но светодиоды и их источники питания при освещении выделяют тепло, которое рассеивается с помощью теплопроводящих материалов (алюминий) и конструктивных особенностей (ребер, большой радиаторной площади). Несмотря на кажущееся отсутствие связи между потерями тепла и освещенностью, специалисты всегда учитывают ее при создании новых устройств.

Трудности с работой светодиодных светильников начинаются при эксплуатации в условии повышения температуры более +50°С. Почему измерение освещенности светодиодов и рекомендуют проводить после 2 часов их работы, т. е. после выхода на оптимальный режим. Для исключения появления погрешности проводятся неоднократные замеры в течение рабочей смены. Желательно эти исследования проводить как минимум 1 раз в год. Чтобы при проектировании исключить любые ошибки, закладывают коэффициент снижения освещенности, зависящий от физических характеристик объекта.

Освещение офиса LED-светильниками

Обычно производители LED-устройств дают гарантию по их безупречной работе на 3 года. Все параметры функционирования таких светильников, в том числе, и освещенность, должны соответствовать заявленным значениям. Если условия работы устройств происходят при температуре наружного воздуха свыше 45°С, то измерения освещенности необходимо делать гораздо чаще. Иначе неправильное проектирование и полученные результаты приведут к быстрому падению показателей освещения.

Что касается примеров иллюминации в природе, то на орбите Земли и экваторе в полдень данная величина равняется 135 тыс. люкс. В солнечный день она составляет до 100 тыс. лк, в пасмурный — только 1 тыс. люкс, а вот от Луны всего лишь 0,2 лк. Измерение света на улице на широте Москвы в зимний период показало от 4 до 5 тыс. люкс. В безлунную ночь освещенность в тысячу раз меньше, чем в полнолуние, а при 10-бальной облачности — в 10 тыс. раз меньше. То, в чем измеряется освещенность в помещении и естественных условиях, относится к физическим величинам, входящим в Международную систему единиц.
