Типы модулей

Технически самый простой способ получить идеальный пенал для духовки – вызвать специалистов, которые знают, как размеры мебели зависят от габаритов самого духового шкафа, понимают все тонкости, да и, вообще, собирают корпус уже вокруг имеющегося агрегата. В двух остальных случаях задача несколько усложняется – следует четко понимать, что мы ищем или будем собирать.

Довольно часто варочная поверхность и духовой шкаф, даже приобретаемые отдельно, все равно при помощи мебели зашивают как бы в единый напольный каркас. Результат напоминает классическую цельную плиту с той разницей, что в конструкцию можно встроить еще и выдвижную полку, которая будет располагаться на цокольном уровне, приподнимая духовку, или между нею и варочной поверхностью. Преимуществами подобного подхода являются значительная экономия пространства кухни и расчет на хозяев примерно любого роста. Однако есть и недостатки: к низко расположенному духовому шкафу не всегда удобно добираться, и даже есть риск, что хозяйка не будет любить выпекание просто потому, что ей неудобно им заниматься.

В таких условиях можно позаботиться о том, чтобы доступ к нему был предельно удобным – для этого технику можно поместить в отдельный пенал, который будет поднят примерно на уровень груди. Наиболее простым решением будет установка конструкции на подставку с выдвижными ящиками, хотя тогда доступ будет усложнен уже к ним. А можно и вовсе подвесить пенал на стену, предварительно надежно закрепив.

Следует учитывать, что при покупке шкафа, даже если он подходит по размерам, но не произведен специально для хранения в нем духовки, придется просчитывать дальнейшую модификацию мебели. Вне зависимости от типа питания, духовой шкаф потребует доступа к коммуникациям – электрической розетке или газовой трубе, и отверстия для таковых должны быть строго в нужном месте. Из всего вышесказанного можно сделать вывод, что самостоятельное (или руками мастеров на заказ) изготовление конструкции окажется куда более практичным решением.

Расчеты кухонной тумбы

Как правило, в инструкции к духовке имеются данные не только по габаритам самой модели, но и требования к установочной нише. Этим стоит воспользоваться при расчетах.

Тумба под духовой шкаф размеры имеет равные параметрам установочной ниши плюс толщина используемого материала. По сути, она представляет собой короб с двойным дном – горизонтами 1 и 2 и горизонтальной перекладиной наверху – корпусной планкой. Последняя требуется для нормального крепления варочной панели к столешнице

К тому же эта деталь выдерживает расстояние между боковинами, что тоже немаловажно

Сначала необходимо сделать расчеты, затем из листов ДСП или МДФ вырезают следующие детали:

боковины – сумма высоты ниши, толщины столешницы и высоты ножек – 2 шт;
горизонт – то есть, дно, размеры равны точно параметрам установочной ниши – глубине и ширине – 2 шт;
корпусная планка – ее длине равна ширине ниши, а собственная ширина ее не превышает 100 мм.

Задняя стенка выдвижного ящика, как правило, в деталировку не входит: она изготавливается из обрезков ДВП. Обычно ее высота не превосходит 100 мм.

Детали выдвижного ящика рассчитываются остаточным методом. Сделать это несложно:

высота фасада равна разности высоты кухонной тумбы, высоты ножек и толщины первого горизонта. Фасад его не перекрывает из-за особенностей установки духового шкафа. Ширина соответствует 60 см за вычетом 3 мм. Как правило, здесь нет ручки: чтобы им было удобней пользоваться, на втором горизонте делают выемку;
боковые детали по длине равны глубине тумбы за вычетом зазоров, а по высоте – расстоянию между двумя горизонтами за вычетом зазоров;
длина задней стенки учитывает толщину обоих боковин и толщину направляющих.

Сборка изделия

Кухонная тумба под духовой шкаф и варочную панель собирается на конфирматы или шканты. Крепление последних дублируется клеем. Отверстия под них высверливаются заранее.

Допускается крепление на саморезы.

Сначала нужно собрать сам короб – боковины и горизонтали.
Затем закрепить корпусную планку, опуская ее на 10 мм от края боковины.
Ко дну изделия нужно прикрепить саморезами ножки.
Если выдвижной ящик решено сделать, то,прежде чем устанавливать первый горизонт,на стенках крепят направляющие – шарнирные или телескопические.
Устанавливают заднюю стенку.
Собирают изделие и устанавливают на направляющие.

Тумба под духовой шкаф своими руками готова. На фото можно видеть изделие, ничем не уступающие даже известным маркам, наподобие Икеа.

Как установить встроенный духовой шкаф

Конечно, если вы въехали в новую квартиру, то оптимальным вариантом будет приобретение кухонного
гарнитура, где и варочная панель и духовой шкаф уже установлены, а сборку и монтаж всего комплекта
будут производить специалисты.

Ну, а если вы решили сделать всё собственными руками, то необходимо придерживаться определённых
правил. Прежде всего, надо знать, что духовые шкафы бывают двух модификаций:

Независимые.
Зависимые.

Независимый духовой шкаф можно расположить в любом удобном для вас месте. Он полностью автономен.
Зависимый духовой шкаф электрически связан с варочной панелью. Некоторые органы управления
находящиеся на панели духового шкафа, регулируют работу варочной панели. Поэтому зависимая
встраиваемая техника продаётся в комплекте и монтируется по классической схеме: сверху варочная
панель, снизу духовой шкаф.

Это устраивает не всех и поэтому большей популярностью пользуются независимые духовые шкафы.

Прежде чем устанавливать духовой шкаф необходимо подготовить нишу для его установки. Нишу
необходимо контролировать строительным уровнем на отсутствие перекосов. Нельзя допускать перекос
духового шкафа, так как это может привести к неравномерному распределению тепла. Как следствие
возможный выход духового шкафа из строя.

Поскольку духовой шкаф во время работы с наружных поверхностей выделяет большое количество
тепла, между стенками ниши и шкафа должны быть зазоры, служащие для вентиляции. Между дном
шкафа и полом ниши зазор должен составлять 85 – 95 мм. Зазор между боковыми стенками шкафа и
ниши должен быть от 5.0 мм с каждой стороны. Вентиляционный зазор между задней стенкой духовки и
ниши должен быть не менее 40 мм.

В качестве примера, за образец, можно использовать следующий чертёж. Поскольку размеры электрических
духовых шкафов варьируются в весьма широких пределах, к монтажу каждой модели следует подходить
индивидуально, с учётом размеров и конструктивных особенностей.

Где должна располагаться розетка для подключения духового шкафа

При планировании кухни следует правильно определить место расположения короба под духовой шкаф. Существует главный нюанс, определяющий это место и часто забываемый мебельщиками – это расположение подходящей для подключения розетки для духового шкафа.

Самый простой метод подключения питания к электроприборам, используемый мебельщиками– это вывод питания за пределы кухонного гарнитура. Таким образом владельцам кухни и бытовой техники предоставляется возможность самим решить, где расположить розетку для подключения. Она может быть накладной и прикрученной где-то внутри шкафа нижнего ряда.

Не всегда такой метод (вывод подключения питания через удлинитель) применяем к конкретном помещении с конкретным кухонным гарнитуром.

Всегда удобнее подключиться к питанию «по месту». Ведь чем меньше проводов – тем лучше. Для этого нужно расположить розетку непосредственно в зоне нахождения электротехники.

Основные нюансы, где можно и нельзя располагать розетку:

Розетка не должна располагаться на стене в зоне нахождения самого духового шкафа, так как при врезке шкафа в короб, расположенный под стандартной столешницей (шириной 600 миллиметров), на стене за духовым шкафом ничего быть не должно, иначе, духовой шкаф может просто не задвинуться в отведенное место.
Розетка не должна находиться в шкафу под мойкой (там, где расположен слив в канализацию). Хоть чаще всего этот шкаф пустой, но располагать в нем что-то, кроме счетчиков воды не стоит.
В идеале розетка должна находиться ниже уровня столешницы (внутри коробов тумб нижнего ряда). И одновременно с этим к ней должен сохраняться доступ извне. Это может быть любой шкаф без задней стенки. Например, оснащенный ящиками. Достаточно вынуть любой из ящиков, чтобы отключить или подключить встроенный духовой шкаф.
Если розетка все-таки расположена над столешницей, то она должна быть вне зоны варочной поверхности и мойки.

Вышеописанных ограничений нужно строго придерживаться во избежание проблем с электричеством.

Резюмируя все вышенаписанное можно сделать вывод:

Розетка может располагаться как в зоне соседних (с духовым шкафом) коробов, так и в зоне самого короба с духовым шкафом. Но в этом случае, она должна быть расположена ниже горизонта, на который устанавливается сам шкаф (если короб имеет конструкцию, в которой снизу шкафа расположен выдвижной ящик), то розетка может быть расположена на стене сзади этого ящика.

За счет того, что средний зазор между задней стенкой короба и самой стеной примерно 80-100 миллиметров, к розетке может быть доступ как через сам выдвижной ящик, так и через соседние короба.

Правила размещения тумбы под духовку в кухонном гарнитуре

Чтобы шкаф для духовки гармонично вписался в интерьер кухни, был удобен и безопасен в использовании, при его размещении соблюдайте следующие рекомендации:

следуйте правилу «рабочего треугольника»- пространства, ограниченного тремя точками: духовкой, мойкой и холодильником. Общая сумма его сторон не должна превышать 6 метров;
подберите комфортную высоту техники. Оптимальный вариант – от 20 до 80 см. над уровнем пола;
нельзя размещать духовой шкаф близко к холодильнику: это может привести к поломке одного из приборов;
расстояние между мойкой и духовкой должно составлять е менее 45 см. во избежание коротких замыканий;
газовая духовка должна быть расположена не дальше, чем на 1,2 м. от трубы — чем длинее шланг, тем меньше его надежность;
продумайте зону открытия. Она должна позволять свободно вытаскивать противень из духового шкафа.

Газовая духовка

Встраиваемый духовой шкаф вполне может быть и газовым. Однако такое подключение к сети может выполняться только специалистами газовой службы – все эти нюансы ими тщательно контролируются.

Совет! Перед подключением духовки подача газа в квартиру перекрывается. Поэтому выгоднее устанавливать и варочную поверхность сразу.

Процесс подключения состоит в соединении духового шкафа с трубой, которая подает газ в кухню, посредством специальных газовых шлангов, при этом источник газа должен находиться на расстоянии до 1,2м от духовки.

Перед окончательным включением техники газ обязательно проверяется на включение – как только появится характерный запах, подача газа вновь перекрывается до устранения неполадок. По завершению работ технику подключают к электрической сети (от электричества работают поджиг, освещение).

Выбираем встраиваемую технику для кухни
Выбираем газовый духовой шкаф — шпаргалка для покупателя из 7 шагов
Все нюансы выбора газовой варочной панели
4 этапа выбора встраиваемого холодильника и нюансы его установки
Выбираем варочную панель: что нужно знать перед покупкой
Сломалась посудомойка – можно ли починить самостоятельно?

Преимущества встраиваемой бытовой техники

Сейчас кухни, спроектированные под отдельно-стоящие газовые плиты, можно с уверенностью отнести к кухням эконом класса.

Другое дело кухня со встроенной варочной поверхностью и духовым шкафом. Дизайн такой кухни смотрится более целостно и красиво. Благодаря тому, что все нижние модули покрыты цельным куском столешницы, в которую врезана варочная поверхность и мойка. А духовой шкаф устанавливается обычно под варочной поверхностью или выносится в пенал кухни.

Стоит отметить, что за тумбой, в которой должен находиться духовой шкаф (при стандартной глубине столешницы в 600 миллиметров), должна быть чистая стена. Дело в том, что духовые шкафы имеют такие размеры по глубине, что «становятся» в спроектированные под них короба – впритык.

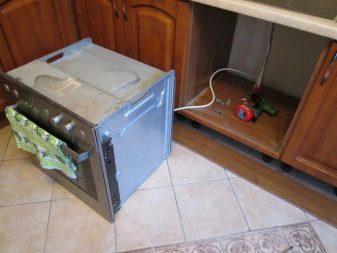

Перед тем, как электрический шкаф вставить в тумбу, его нужно подключить к электрическому питанию, а потом просто вставить в проем. Сам шкаф в нише ничем не крепится.

Современные электрические духовые шкафы, на данный момент менее популярны, чем духовые шкафы газовые, хотя они имеют по сравнению с последними ряд преимуществ:

Они экологически чище.
Они часто изготавливаются, как шкафы СВЧ, в которых можно быстро разморозить мясо, или подогреть пищу.
Такие шкафы более функциональны.
Электрические шкафы очень удобно чистить (температуру внутри шкафа поднимают до 300 градусов, и все остатки пищи просто сгорают).
Цена на электрические шкафы выше, чем на шкафы газовые.

Так же стоит отметить еще одно ограничение, относящееся к электрическим шкафам. Это – расположение проводки в помещении, где должна быть установлена кухня. В некоторых случаях, просто нет технической возможности установить электрический встраиваемый шкаф.

Полезные рекомендации

Если в доме нет проблем с электричеством, то можно обойтись без заземления, но в некоторых зданиях оно обязательно.

В конце еще несколько рекомендаций от мастеров:

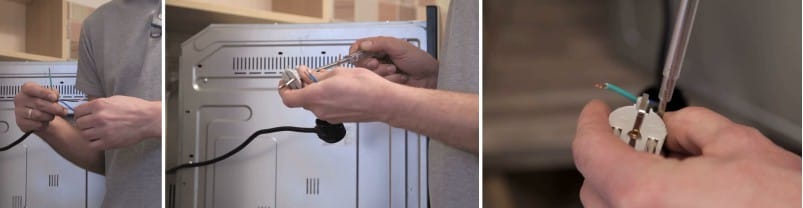

Если шнур питания очень длинный, но имеет литой разъем, не стоит обрезать его. Эта деталь имеет гарантию.
Если вилка разборная, можно ее поменять.
Из-за повышенного тепла от прибора нельзя ставить технику рядом с раковиной и обеденным столом.

Как правильно проверить работоспособность техники

И заключительный этап установки любой печи — это проверка ее работы и первый запуск. Нужно просто подключить духовку по инструкции и убедиться, что все работает. Запускать технику нужно на полную мощность. На датчике указывают температуру и ждут, пока сгорит заводская смазка изнутри духовки. Скорее всего, пойдет дым. Не нужно бояться, это часто бывает при первом запуске. Печь готова к использованию.

Монтаж в 4 шага

Как установить встраиваемый электрический шкаф? Здесь главное – делать все четко по инструкции производителя и соблюдать правила безопасности.

Шаг. 1 Подготовка: проверяем электропроводку. Основные требования к сети, к которой будет осуществляться подключение и установка электрического духового шкафа:

Достаточный уровень сопротивления;
Высококачественные провода, сечение которых соответствует заявленной мощности прибора;
Заземляющий провод и система заземления (стандартные требования при подключении любой бытовой техники дома);
Защитный автомат, срабатывающий при перегрузках или сбоях в работе прибора.

Совет! Величина тока, обеспечивающая срабатывание автомата, подбирается индивидуально. На это влияет электрическая мощность конкретной выбранной модели.

Чтобы подключить встраиваемый духовой шкаф в соответствии со всеми требованиями безопасности, необходимо использовать мощный медный провод (действительно, лучше создать отдельную ветку проводки). Поскольку духовка потребляет очень много электричества, понадобятся и специальные розетки, рассчитанные на мощность, указанную в техпаспорте техники.

Остальные правила безопасности таковы:

Соединение проводов на скрутке не допускается.
Возбраняется прямое соединение проводов, выполненных из различных материалов – алюминия и меди.
Чтобы состыковать провода, обязательно нужно применять винтовые клемники.
Подключение к электрощиту должно проходить через отдельный автомат.

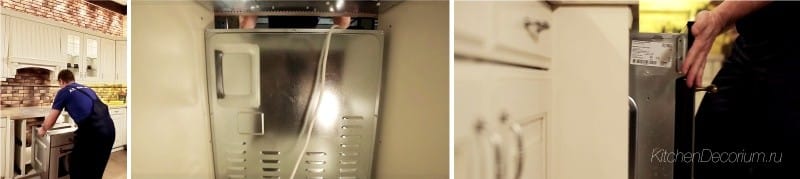

Шаг 2. Далее встраиваемый духовой шкаф помещается в специальную, заранее подготовленную нишу. Если ниша имеет заднюю стенку, то нужно сделать в ней отверстие для проводов.

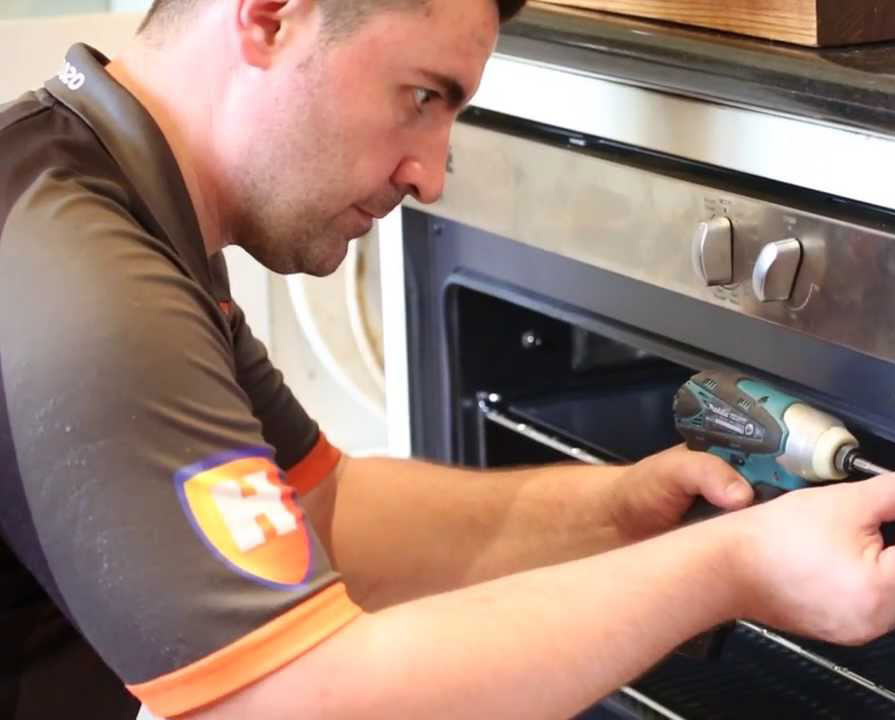

Шаг 3. Затем духовка вставляется на место и надежно фиксируется винтами (которые прилагаются в комплекте) шуруповертом или крестовой отверткой.

Шаг 4. Осталось только помыть все внутренние поверхности духового шкафа, затем прокалить его при максимальной температуре (150 – 250 С) 30 минут и после остывания протереть влажной тряпкой. Духовка готова к использованию!

Видео: как установить встроенную варочную поверхность в стол и подключить своими руками

На видео – как происходит установка на месте:

Вопрос со шкафом или тумбой для встраиваемой техники можно решить 4 способами:

купить в комплекте с духовым шкафом или варочной панелью;
приобрести как отдельный элемент кухонного гарнитура;
заказать в мебельной фирме;
сделать самостоятельно.

В первом случае такое происходит нечасто: обычно встраиваемая техника продается без короба или столешницы.

При приобретении мебели необходимо обратить внимание на следующий момент: размеры короба должны превышать параметры духового шкафа на величину не более 15-20 мм. Это жесткое ограничение, которое необходимо соблюдать, иначе возникнут проблемы во время работы или при установке духового шкафа:

Это жесткое ограничение, которое необходимо соблюдать, иначе возникнут проблемы во время работы или при установке духового шкафа:

при меньшем зазоре между стенками короба и духовки не будет циркуляции воздуха, что приведет к перегреву устройства;
при большем промежутке возникнут проблемы при монтаже.

При установке электроплиты необходимо предусмотреть подвод электропроводки.

Видео: как выбрать плиту для готовки на кухню – варианты зависимых модулей

На видео – правило выбора зависимой варочной панели и духового шкафа:

Встраиваемая техника не имеет вилки, а подключается сразу в электросеть.

Опора для агрегата должна быть прочной, параллельной полу. Дизайн приобретаемой мебели должен соответствовать стилю кухонного интерьера.

При изготовлении на заказ можно предусмотреть любой вариант, включая угловое размещение. Доверить дело профессионалу предпочтительнее, чем сделать самому, так как при все несложности конструкции установка короба и подключение требует знаний и опыта электрика.

А вот какая плита лучше индукционная или электрическая и по каким параметрам стоит её подбирать, указано тут.

Как выбрать

Встраиваемые варочные плиты и духовые шкафы продаются в комплекте или по отдельности.

По этой причине варочные панели делятся на зависимые и независимые:

у зависимых поверхностей, продающихся в комплекте с духовкой, кнопки управления находятся на дверце духового шкафа;
у независимых – управление расположено на ее поверхности.

Духовые шкафы, предназначенные для встраивания, имеют типоразмеры:

ширину 60, 90, 45 см;
высоту 45, 55 – 60 см;
глубину 50 – 55 см.

В конструкции модуля учитываются размеры варочной плиты: расстояние до стены или других вертикальных поверхностей должно быть не менее 50 мм для циркуляции воздуха, чтобы не вызвать перегрева. Тумба под варочную поверхность и духовку может быть с выдвижным ящиком в верхней или в нижней части.

А вот какая газовая плита лучше для использования и по каким параметрам стоит подбирать, поможет понять данная информация.

На видео – как правильно сделать выбор:

Нельзя крепить плиту над духовкой, лишенной вентиляции.

Установка варочной плиты должна иметь идеально ровную поверхность, чтобы не нарушить ее эксплуатационные характеристики.

Подключение варочной плиты к электропроводке требует профессиональных знаний, так как сечение провода подключения рассчитывается самостоятельно в зависимости от мощности плиты.

Электропроводка должна быть защищена, необходимо установить выключатель для отключения плиты в аварийном состоянии.

При установке встраиваемой духовки необходимо соблюдение следующих правил:

помещение должно быть сухим;
иметь хорошую вентиляцию;
расположение духовки должно обеспечить свободный доступ к элементам управления.

В конструкции короба необходимо учесть ширину, глубину духовки и размер зазора под нижний (верхний) выдвижной ящик.

При установке газового духового шкафа требуется соединить магистральную линию со шлангом от духовки.

Выполнять подключение должен специалист.

После помещения духовки в короб необходимо отрегулировать ее положение по вертикали и горизонтали и закрепить.

При выборе кухонного гарнитура в первую очередь определяют «начинку»: встраиваемую технику. Предлагаемые модели варочных плит и духовых шкафов смотрятся стильно. Многообразие предлагаемых функций, габаритов, расцветок, дизайна дает возможность создать кухонную композицию, подходящую под квадратуру помещения и отвечающую запросам и требованиям хозяев. Встроенная техника размещается в шкафах, что позволяет органично вписать ее в кухонный ансамбль. Очень удобный вариант минимализировать лишние предметы – встроенные розетки в столешницу.

Шкаф на заказ

Такой вариант наиболее популярен среди покупателей, поскольку все детали планировки мастер учитывает в процессе изготовления кухни. Главное – заранее выбрать технику и предоставить точные данные о габаритах специалисту.

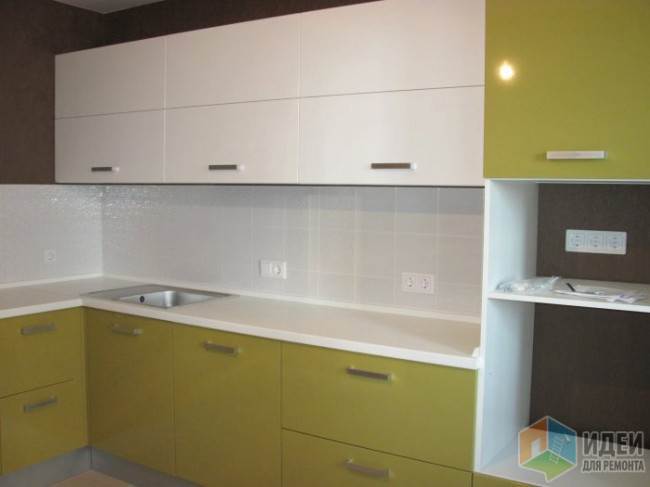

Современный гарнитур без техники. Заранее выведены все розетки для приборов. Следующая стадия – установка.

Бело-зеленая кухня с пеналом для установки духовки и СВЧ

Сочетание бежевого цвета и фактуры под дерево на угловой кухне. В одном пенале разместили встроенный духовой шкаф и микроволновую печь на отдельной полке.

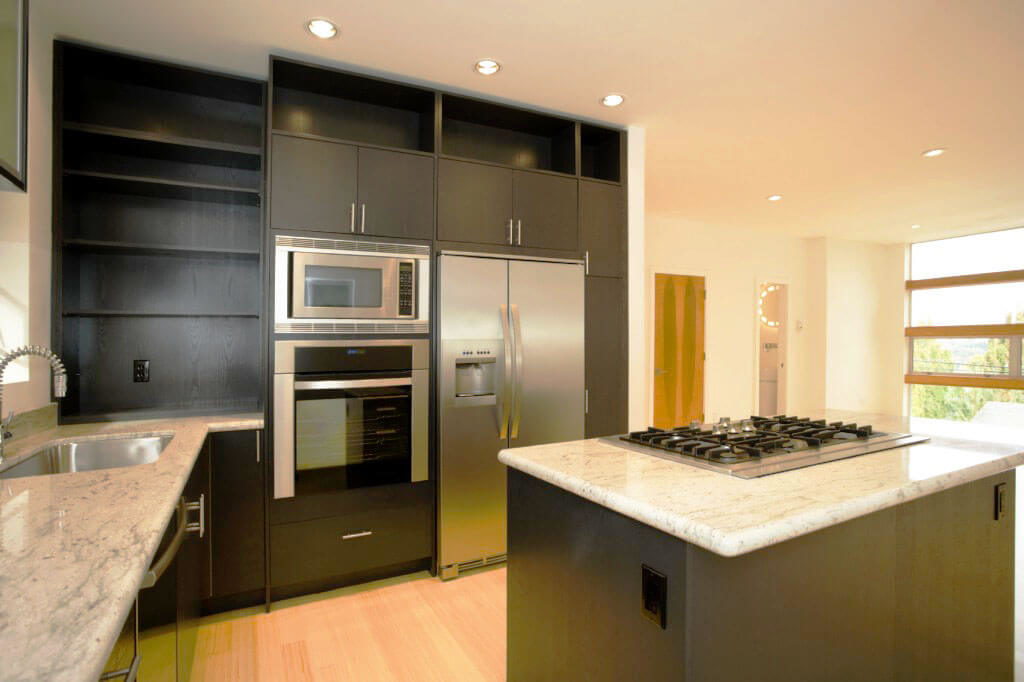

Микроволновая печь и духовой шкаф в пенале на угловой кухне

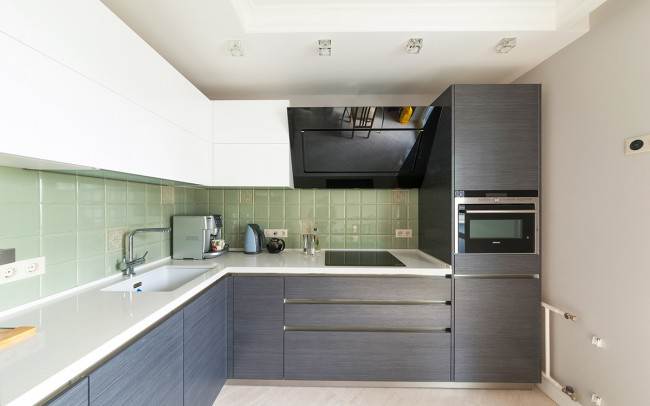

Белая кухня в стиле минимализм. СВЧ-печь и духовка встроены в высокий шкаф, замыкающий композицию гарнитура.

Яркая бирюзовая мебель угловой формы. Независимый комплект духовки установили на удобный уровень по высоте.

Замыкающий модуль – пенал для духовки и СВЧ

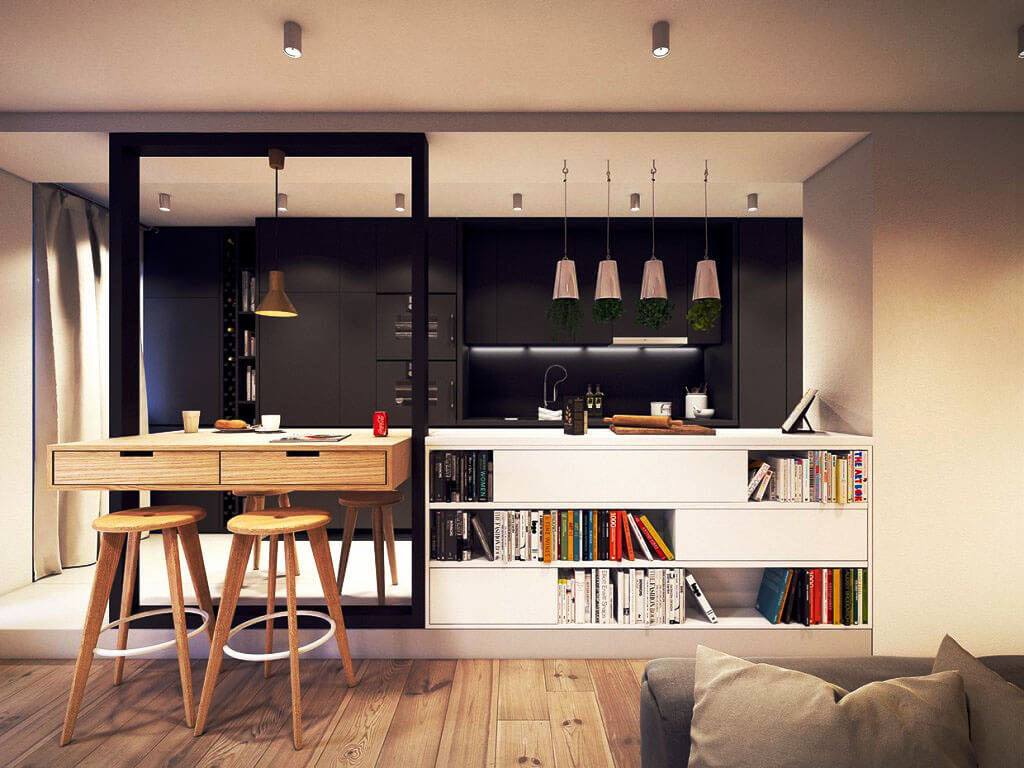

Строгий интерьер, минимум деталей. Для такой кухни лучше выбрать встраиваемую технику.

Пенал со встроенной духовкой и микроволновкой на угловой кухне

Пенал с духовкой расположен рядом с варочной поверхностью, таким образом зона готовки сосредоточена в одной части, и остается большая рабочая зона.

Пенал с духовым шкафом и двумя отсеками для хранения

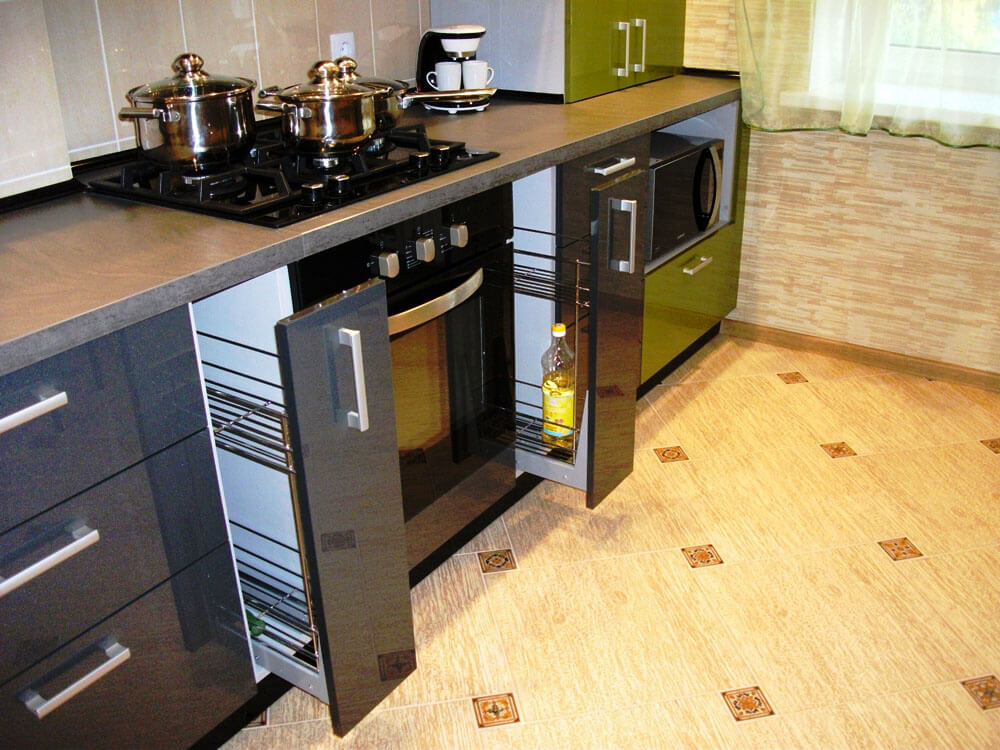

Дополнительно оснащения шкафов по духовку – системы хранения и открытия

Мебель под духовку может использоваться для хранения кухонных принадлежностей.

Для напольных тумб система хранения представлена верхним либо нижним выдвижным ящиком ограниченной высоты. Из-за этого в нем можно хранить лишь определенные предметы. Например, сковородки и противни.

Шкаф-пенал имеет больше возможностей для организации системы хранения – в нем она может быть представлена открытыми полочками, выдвижными ящичками и отделениями с дверцами.

Обычно духовой шкаф встраивается в середину конструкции, поэтому отделение для хранения располагаются снизу либо сверху.

В закрытых секциях шкафа-пенала используются различные типы механизмов открывания дверей:

распашные – самый простой: двери крепятся на петли и открываются «на себя»;
откидные – горизонтальная система на петлях: открываются вверх либо вниз;
подъемные – открываются с помощью газлифтов.

Учет особенностей прибора

Грамотная схема встраивания духового шкафа должна учитывать особенности этой бытовой техники. Прибор представляет собой сильнейший источник, продуцирующий тепло. Именно поэтому над устройством, даже если оно произведено отлично зарекомендовавшим себя брендом Bosch, необходимо предусмотреть размещение вентиляции.

Отдельного внимания заслуживает мебель, особенно если бытовую технику решено установить под столешницу. Выполнение работ своими руками должно учитывать некоторые особенности работы прибора. Из-за сильного нагрева может:

происходить отслаивание пластика;
наблюдаться деформация панелей и покрытий, покрытых клеем;
возникать риск возгорания.

Чтобы не допустить всего этого, схема встраивания бытового оборудования должна учитывать необходимость размещения вентиляции. Размеры данного окна над прибором полностью зависят от масштабов самой духовки. Как правило, параметры по ширине не превышают 385 мм. Что касается глубины, то она редко превышает 380 мм. Также размеры ниши для встраивания духового шкафа должны учитывать необходимость создания зазоров. Их обязательно оставляют между бытовым устройством и стенками самой ниши. Именно они и будут служить для вентилирования. Их параметры должны быть минимум 5 мм. И это с каждой из сторон.

Корректные параметры ниши

Отдельного внимания заслуживает соблюдение корректного расстояния между дном устройства и полом. Данный параметр должен достигать не менее 85 мм. Правильные габариты вентиляционных зазоров между стеной ниши и задней частью духовки должны быть около 40 мм. Это минимальный предел. Когда ниша для встраивания духового шкафа создается своими руками, учесть все эти нюансы не составит труда. Кстати, все эти данные касаются приборов от различных торговых марок, в том числе и Bosch.

При монтаже духового шкафа рекомендуется опираться на рекомендации производителя. Они могут варьироваться для различных моделей бытовой техники.

Правила установки

Инструкция и методика проведения установки есть у любого служащего. Монтаж духового шкафа – сложная задача, которая требует разносторонних навыков. Особая внимательность нужна в работе с электрической проводкой. Требования для работников предполагают соблюдение личной безопасности, поэтому желательно работать в специальной, а не домашней одежде.

Электрическая встройка характеризуется высоким энергопотреблением, поэтому для нее нужен дополнительный электрический кабель. Провод должен быть сечением 2,5 или 4 кв. мм. Для безопасной эксплуатации прибора нужно правильно собрать заземление. Токоведущий кабель принято подключать с помощью отдельного автомата.

Автоматическая защита должна соответствовать поступающей мощности, иметь запас около 10%. Кабельная жила отдельно заземляется на шину общего щитка, если установка производится в многоквартирном доме.

В частном жилье с надежной проводкой допускается подключение и сборка духовых шкафов с использованием розеток. Вилку можно вставить самостоятельно. Она должна иметь заземляющую пластину европейского образца. К этой пластине можно присоединить жилу кабеля, которая обычно зеленого или желтого окраса. Еще два провода с клеммами прижимаются к контактам из латуни.
