Кратность воздухообмена

Этот критерий чаще всего используется для упрощенного расчета системы вентиляции. Под термином «кратность воздухообмена» (в английской терминологии air exchange rate) понимают обмен воздушных масс, выражающихся количеством за час. Причем в зависимости от способа эксплуатации помещения учитывается либо число обменов для помещения в целом, либо кратность с учетом площади (объема). Ниже приведена таблица с нормативными данными для помещений частного дома или общественного здания. При этом подразумевается, что приток воздуха идет естественным путем, а кратность считается для вытяжной вентиляции. Расчетная температура в холодный период указывается для того, чтобы при вычислениях компенсировать излишнюю сухость воздуха за счет действия отопительных приборов.

Таблица 1. Кратность воздухообмена по площади или назначению помещений.

При использовании таблицы важно обратить внимание: кратность указывается в расчете на площадь помещения, а в нашем онлайн-калькуляторе расчет ведется для объема. При этом пользователь теряется – какое значение кратности применить в калькуляторе вентиляции, если максимальное значение не соответствует норме для жилых помещений? Здесь придется делать поправку на пересчет кратности для объема или воспользоваться ориентировочными цифрами (СНиП 2.08.01-89) из таблицы ниже

При этом пользователь теряется – какое значение кратности применить в калькуляторе вентиляции, если максимальное значение не соответствует норме для жилых помещений? Здесь придется делать поправку на пересчет кратности для объема или воспользоваться ориентировочными цифрами (СНиП 2.08.01-89) из таблицы ниже.

Таблица 2. Кратность воздухообмена для помещений общего или специального назначения.

Применяя показатель, соответствующий жилым комнатам или спальням, равный единице, получаем требуемую производительность вентиляционной системы (м.куб./час).

Основой расчета вентиляции онлайн является формула

здесь V — объем комнаты (произведение площади на высоту), м.куб.;

Kp — кратность воздухообмена согласно санитарно-гигиеническим нормам, 1/ч.

Для жилой комнаты с площадью 20 м.кв. и высотой 2,5 м требуемая мощность вентиляции составит

L = (20 х 2,5) х 1 =50 м.куб.

При использовании данных первой таблицы расчет ведется без учета высоты помещения, то есть

здесь S — площадь помещения, м.кв.;

Kp — кратность воздухообмена согласно нормам, 1/ч.

Для тех же размеров комнаты (20 м.кв.) необходимый объем воздуха в час

L = 20 х 3 = 60 м.куб.

Данный метод вычислений дает более высокие требования к системе вентиляции, поэтому предпочтительным считается предыдущий вариант вычислений. При указании в таблице объема воздуха на помещение именно эти цифры используют для дальнейшего подбора компонентов вентиляционной системы.

Расчет воздуховодов приточных и вытяжных систем механической и естественной вентиляции

Аэродинамический расчет воздуховодов обычно сводится к определению размеров их поперечного сечения, а также потерь давления на отдельных участках и в системе в целом. Можно определять расходы воздуха при заданных размерах воздуховодов и известном перепаде давления в системе.

При аэродинамическом расчете воздуховодов систем вентиляции обычно пренебрегают сжимаемостью перемещающегося воздуха и пользуются значениями избыточных давлений, принимая за условный нуль атмосферное давление.

При движении воздуха по воздуховоду в любом поперечном сечении потока различают три вида давления:статическое, динамическое и полное.

Статическое давление определяет потенциальную энергию 1 м3 воздуха в рассматриваемом сечении (р_ст равно давлению на стенки воздуховода).

Динамическое давление – это кинетическая энергия потока, отнесенная к 1 м3 воздуха, определяется по формуле:

(1)

где – плотность воздуха, кг/м3; – скорость движения воздуха в сечении, м/с.

Полное давление равно сумме статического и динамического давлений.

(2)

Традиционно при расчете сети воздуховодов применяется термин “потери давления” (“потери энергии потока”).

Потери давления (полные) в системе вентиляции складываются из потерь на трение и потерь в местных сопротивлениях (см.: Отопление и вентиляция, ч. 2.1 “Вентиляция” под ред. В.Н. Богословского, М., 1976).

Потери давления на трение определяются по формуле Дарси:

(3)

где – коэффициент сопротивления трению, который рассчитывается по универсальной формуле А.Д. Альтшуля:

(4)

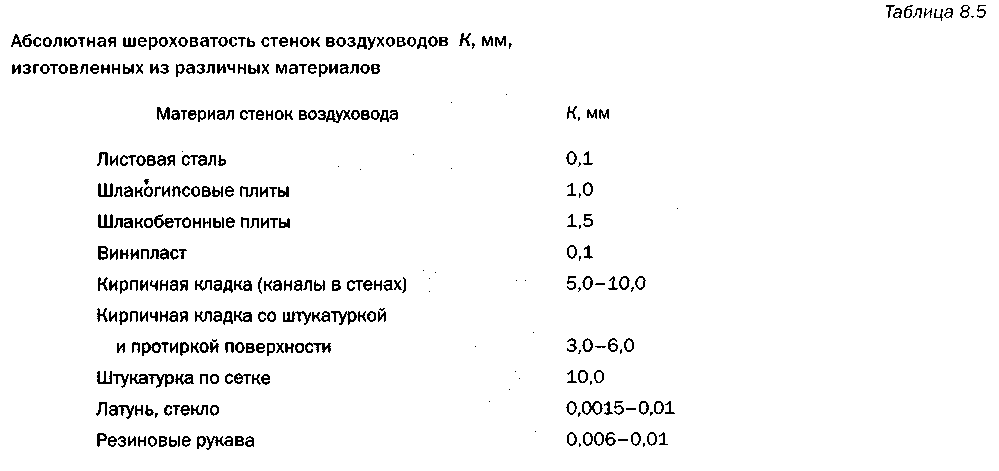

где – критерий Рейнольдса; К – высота выступов шероховатости (абсолютная шероховатость).При инженерных расчетах потери давления на трение , Па (кг/м2), в воздуховоде длиной /, м, определяются по выражению

(5)

где – потери давления на 1 мм длины воздуховода, Па/м [кг/(м2 * м)].

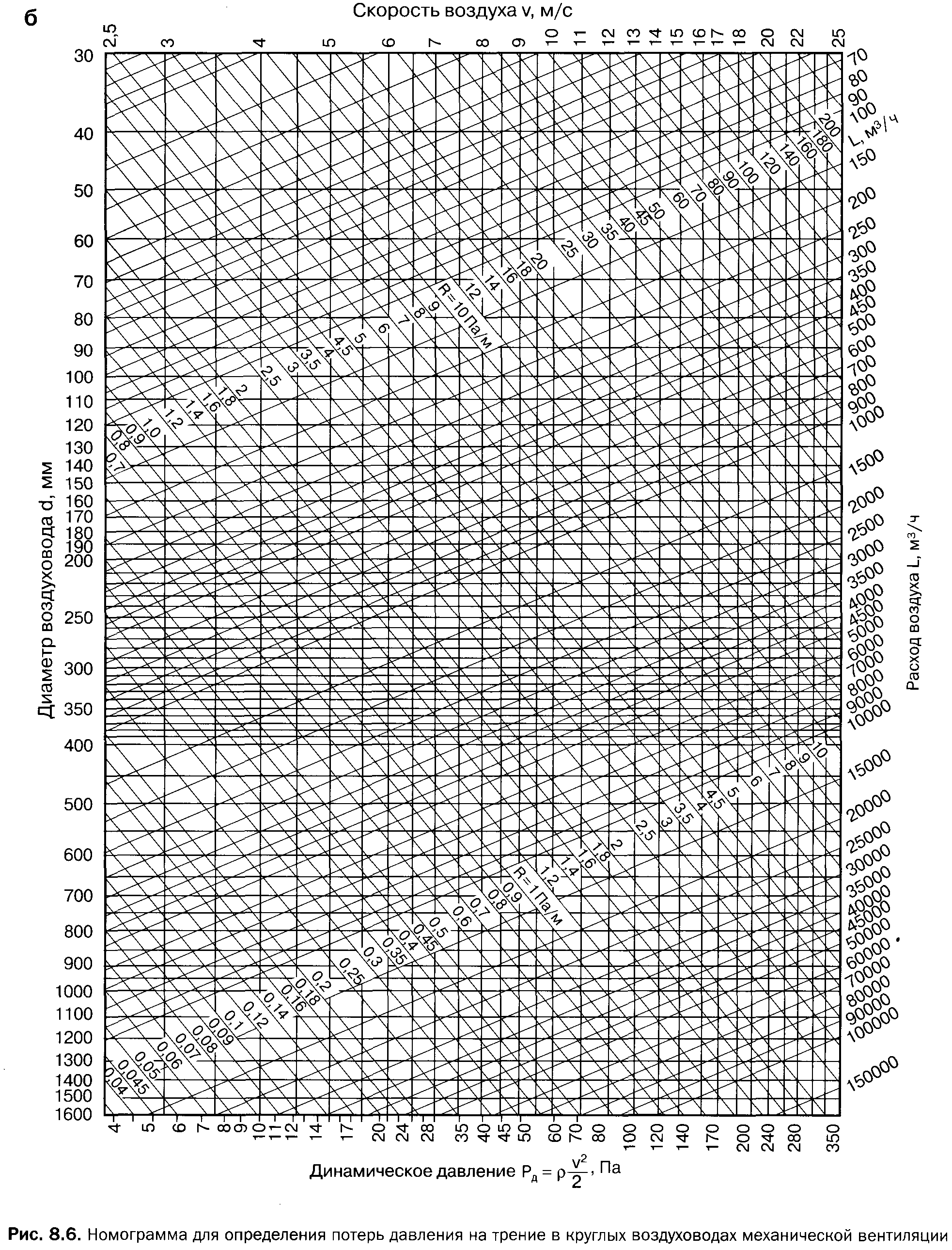

Для определения Rсоставлены таблицы и номограммы. Номограммы (рис. 1 и 2) построены для условий: форма сечения воздуховода круг диаметром, давление воздуха 98 кПа (1 ат), температура 20°С, шероховатость= 0,1 мм.

Для расчета воздуховодов и каналов прямоугольного сечения пользуются таблицами и номограммами для круглых воздуховодов, вводя при этом эквивалентный диаметр прямоугольного воздуховода, при котором потери давления на трение в круглом и прямоугольном ~ воздуховодахравны.

В практике проектирования получили распространение три вида эквивалентных диаметров:

■ по скорости

при равенстве скоростей

■ по расходу

при равенстве расходов

■ по площади поперечного сечения

при равенстве площадей сечения

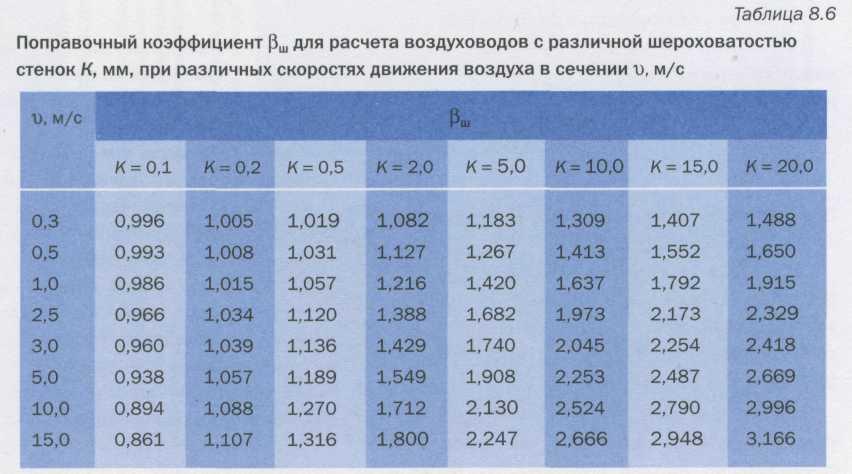

При расчете воздуховодов с шероховатостью стенок, отличающейся от предусмотренной в таблицах или в номограммах (К = ОД мм), дают поправку к табличному значению удельных потерь давления на трение:

(6)

где – табличное значение удельных потерь давления на трение; – коэффициент учета шероховатости стенок (табл. 8.6).

Потери давления в местных сопротивлениях. В местах поворота воздуховода, при делении и слиянии потоков в тройниках, при изменении размеров воздуховода (расширение – в диффузоре, сужение – в конфузоре), при входе в воздуховод или в канал и выходе из него, а также в местах установки регулирующих устройств (дросселей, шиберов, диафрагм) наблюдается падение давления в потоке перемещающегося воздуха. В указанных местах происходит перестройка полей скоростей воздуха в воздуховоде и образование вихревых зон у стенок, что сопровождается потерей энергии потока. Выравнивание потока происходит на некотором расстоянии после прохождения этих мест. Условно, для удобства проведения аэродинамического расчета, потери давления в местных сопротивлениях считают сосредоточенными.

Потери давления в местном сопротивлении определяются по формуле

(7)

где – коэффициент местного сопротивления (обычно, в отдельных случаях имеет место отрицательное значение, при расчетах следует учитывать знак).

Коэффициентотносится к наибольшей скорости в суженном сечении участка или скорости в сечении участка с меньшим расходом (в тройнике). В таблицах коэффициентов местных сопротивлений указано, к какой скорости относится.

Потери давления в местных сопротивлениях участка, z, рассчитываются по формуле

(8)

где

– сумма коэффициентов местных сопротивлений на участке.

Общие потери давления на участке воздуховода длиной, м, при наличии местных сопротивлений:

(9)

где – потери давления на 1 м длины воздуховода;

– потери давления в местных сопротивлениях участка.

Формула расчета

Вообще, любой расчет воздуховодной системы производится на основе некоторых данных:

1. объем обрабатываемого воздуха;
2. скорость потока;
3. конфигурация воздухораспределительной сети.

Формула расчета скорости воздуха такова: p = ρU²/2, здесь под p понимается давление в Па., ρ – это плотность воздуха, а U – сама скорость. Конечно, это несовершенная формула, и ее нужно преобразить. Тогда получается вот так: U² = p/ρ/2

Как видно, здесь нет ничего сложного, нужно лишь большое внимание

Расчет скорости воздуха в воздуховоде должен производиться крайне точно. Если обратиться в интернет, то можно найти специальный калькулятор расчетов. С помощью него можно рассчитать любые данные по системе или же проверить свои уже имеющиеся расчеты. Лишним этот калькулятор точно не будет.

При любом расчете следует учесть все мельчайшие подробности вентиляционной системы

Важно, какого типа трубы (жесткие, полугибкие или гибкие), важно так же сечение труб и в какой фигуре оно выполнено (круглое, прямоугольное или квадратное)

Стоит обратить внимание и на то, какой стоит фильтр в данной системе

Так же важно знать саму длину системы и сколько в ней поворотов. Расчёт скорости потока воздуха – самый главный расчет

От скорости воздушного потока зависят все остальные данные. Для того, чтобы скорость была желаемой, нужно выбрать подходящие трубы с конкретным сечением и диаметром. Нужно правильно проложить эти трубы, правильно закрепить их

Расчёт скорости потока воздуха – самый главный расчет. От скорости воздушного потока зависят все остальные данные. Для того, чтобы скорость была желаемой, нужно выбрать подходящие трубы с конкретным сечением и диаметром. Нужно правильно проложить эти трубы, правильно закрепить их.

Технические расчеты бесплатно и анонимно =)

• ОВиК
  • Расчет тепловой нагрузки по укрупненным показателям МДК 4-05.2004
  • Расчет расхода воздуха на удаление теплоизбытков
  • Расчет диаметра коллектора
  • Расчет теплоснабжения приточных установок
  • Расчет осушения помещений по методике Dantherm
  • Расчет расширительного бака для отопления
  • Расчет скорости воздуха в воздуховоде
  • Расчет дымоудаления с естественным побуждением
  • Расчет количества ступеней теплообменника ГВС
  • Расчет нагрева ГВС
  • Расчет скорости воды в трубопроводе
  • Расчет длины компенсаторов температурных удлинений трубопроводов
  • Разбавление пропилен и этиленгликоля
  • Расчет площади воздуховодов и фасонных частей онлайн
  • Расчет естественной вентиляции онлайн
• ВК
  • Расчет сопротивления в трубопроводе ВК
  • Расчет глубины промерзания грунта
  • Расчетные расходы дождевых вод
• ГСВ
  • Технико-экономический расчет тепла и топлива
  • Расчет диаметра газопровода
  • Расчет теплотворной способности энергоносителей
• ТХ
  • Расчет вентиляции в аккумуляторной
  • Расчет категории склада для хранения муки
• ЭМ

  Закон Ома

• АР

  Расчет фундамента

• Сметчик
  • Расчет площади окраски профиля
  • Расчет площади окраски чугунных радиаторов
  • Расчет расхода теплоизоляции с учетом коэффициента уплотнения
  • Расчет количества досок из кубометра древесины
  • Примеры смет
    • Пример сметы на авторский надзор
    • Пример сметы на перебазирование техники
    • Пример расчета коэффициента к ФОТ при сверхурочной работе.
    • Пример расчета коэффициента к ФОТ при многосменном режиме работы.
    • Пример расчета коэффициента к ФОТ при вахтовом методе работы.
    • Списание материалов в строительстве. Пример формы отчета.
    • Списание материалов в строительстве. Пример формы ведомости.
• Разные
  • Конвертер технических величин
  • Проверка показаний теплосчетчика онлайн
  • Расчет количества облучателей-рециркуляторов медицинских
  • Линейная интерполяция онлайн
  • Онлайн расчет маржинальности и точки безубыточности
  • НДС калькулятор онлайн, расчет %
  • Юнит-экономика онлайн калькулятор
  • Онлайн замена радиаторов Prado на Purmo
  • Расчет стоимости системы учета энергоресурсов
  • Sanext
    • Замена клапана Danfoss AB-QM на Sanext DS
    • Маркировка РКУ Санекст
    • Расчет этажного коллектора системы отопления Sanext
    • Расчет диаметра и настройки клапана DPV
  • Технониколь
    • Расчет толщины теплоизоляции Технониколь
    • Расчет технической теплоизоляции Технониколь
    • Расчет клиновидной теплоизоляции Технониколь
    • Калькулятор скатной кровли Технониколь
• Статьи
  • Нормы
  • Примеры гидравлических расчетов систем отопления
  • Настройка AutoCAD
  • Температура воздуха в Краснодаре за 10 лет зимой
  • Сравнение ИП с ООО
• Вход

Вычисление аэрации

Аэрация промышленных комнат летом гарантирует поступление воздушных потоков сквозь просветы снизу ворот и входных дверей. В прохладные месяца поступление в нужных размерах совершается под средством верхних просветов, от 4 м и больше над уровнем пола. Вентиляция на протяжении целого года выполнялась при помощи шахт, дефлекторов и форточек.

Зимой фрамуги открывают только в участках над генераторами усиленных тепловых выделений. Во время генерации в комнатах здания лишней очевидной теплоты, то температурный режим воздуха в нем постоянно больше, чем температурный режим вне здания, и, в соответствии, плотность менее.

Данное явление и приводит к присутствию разницы давлений атмосферы вне и внутри комнат. В плоскости на конкретной высоте комнаты, которую именуют как плоскость одинаковых давлений, данная разница отсутствует, то есть, приравнивается к нулю.

Выше данной плоскости имеется некое излишнее напряжение, что приводит к удалению горячей атмосферы наружу, а внизу от данной плоскости, — разрежение, обусловливающее приток свежего воздуха. Давление, вынуждающее передвигаться воздушные массы в процессе природной вентиляции, можно установить исходя их вычислений:

Необходимость качественной вентиляции

Сначала необходимо определить, почему важно обеспечить попадание воздуха в помещение через вентиляционные каналы. Согласно строительным и гигиеническим нормам, каждый промышленный или частный объект должен иметь качественную систему вентиляции

Главной задачей такой системы является обеспечение оптимального микроклимата, температуры воздуха и уровня влажности, чтобы человек при работе или отдыхе мог себя чувствовать комфортно. Это возможно только тогда, когда воздух не является слишком тёплым, переполненным различными загрязнителями и имеет довольно высокий уровень влаги

Согласно строительным и гигиеническим нормам, каждый промышленный или частный объект должен иметь качественную систему вентиляции. Главной задачей такой системы является обеспечение оптимального микроклимата, температуры воздуха и уровня влажности, чтобы человек при работе или отдыхе мог себя чувствовать комфортно. Это возможно только тогда, когда воздух не является слишком тёплым, переполненным различными загрязнителями и имеет довольно высокий уровень влаги.

Некачественная вентиляция способствует появлению инфекционных заболеваний и патологий дыхательных путей. Кроме этого, быстрее портятся продукты питания. Если воздух имеет очень большой процент влаги, то на стенах может образоваться грибок, который может в последующем перейти на мебель.

Свежий воздух может попасть в помещение разными способами, но основным его источником всё же является качественно вмонтированная система вентиляции. При этом в каждом отдельном помещении она должна просчитываться под его конструктивные особенности, состав воздуха и объём.

Стоит отметить, что для частного дома или квартиры небольших размеров будет достаточно установить шахты с естественной циркуляцией воздуха. Для больших коттеджей или производственных цехов нужно монтировать дополнительное оборудование, вентиляторы для принудительной циркуляции воздушных масс.

При планировке здания любого предприятия, цехов или общественных учреждений больших размеров необходимо следовать таким правилам:

• в каждой комнате или помещении необходима качественная система вентиляции;
• состав воздуха должен отвечать всем установленным нормам;
• на предприятиях следует устанавливать дополнительное оборудование, с помощью которого можно регулировать скорость обмена воздуха, а в целях частного использования — менее мощные вентиляторы, если естественная вентиляция не справляется;
• в разных помещениях (кухня, санузел, спальня) требуется монтировать разные типы систем вентиляции.

Также следует проектировать систему таким образом, чтобы воздух был чистым в том месте, где он будет забираться. В противном случае в вентиляционные шахты и затем в комнаты может попадать загрязнённый воздух.

Во время составления проекта вентиляции, после того как необходимый объём воздуха рассчитан, проделываются отметки, где должны находиться вентиляционные шахты, кондиционеры, воздуховоды и прочие комплектующие. Это относится как к частным коттеджам, так и к многоэтажным домам.

От размеров шахт будет зависеть эффективность работы вентиляции в целом. Необходимые к соблюдению правила по требуемому объёму указаны в санитарной документации и нормах СНиП. Скорость воздуха в воздуховоде в них также предоставлена.

Описание вентиляционной системы

Воздуховоды — это определенные элементы вентиляционной системы, которые имеют разные формы сечения и изготавливаются из различных материалов. Чтобы произвести оптимальные вычисления, потребуется учитывать все габариты отдельных элементов, а также двух дополнительных параметров, таких как объем обмена воздуха и его скорость в сечении воздуховода.

Нарушение вентиляционной системы может привести к различным заболеваниям дыхательной системы и значительно снизить сопротивляемость иммунной системы. Также избыток влаги может привести к развитию болезнетворных бактерий и появлению грибка. Поэтому при установке вентиляции в домах и учреждениях применяются следующие правила:

В каждом помещении необходима установка системы вентиляции.
Важно соблюдать гигиенические нормы воздуха.
В местах различного функционального предназначения требуются разные схемы оборудования системы вентиляции.

В данном видео рассмотрим лучшее совмещение вытяжки и вентиляции:

Это интересно: расчет площади воздуховодов.

2 Несколько правил

Сегодня также существуют специальные онлайн-калькуляторы, позволяющие сделать расчет скорости в воздуховоде самостоятельно. Эти нормы учитываются и при составлении схемы вентиляции в частном доме или на производстве. Любое помещение должно быть оснащено вентиляционной системой.

Для небольших квартир достаточно обычной проточной системы, но на производстве и в цехах установка принудительного воздухообмена обязательна. Это позволит избежать скопления влаги и пыли. При сооружении промышленных зданий рекомендуется придерживаться нескольких правил:

1. 1. Каждое помещение должно быть оснащено качественной и надежной вентиляционной системой проточного или принудительного типа.
2. 2. Необходимо придерживаться норм, описанных в СНиП. Скорость воздуха в воздуховоде должна полностью соответствовать.
3. 3. Тип вентиляции напрямую зависит от назначения конкретного помещения, поэтому рекомендуется позаботиться о воздухообмене заблаговременно.

Не только производственные помещения нуждаются в качественной вентиляции. Она очень важна в лечебных учреждениях, особенно в операционных и палатах, предназначенных для больных, находящихся в тяжелом состоянии. Обязательно стоит учесть, что при монтировании системы воздушные массы из здания не должны возвращаться через другое отверстие, назначение которого — обеспечение свободного доступа свежего воздуха.

Местная вытяжная вентиляция.

Местные отсосы различаются по своему конструктивному типу:

– закрытые. Полностью или только составные части кожуха аппарата;

– полуоткрытые. Вредный источник расположен внутри укрытия, которое оснащено открытым проемом или отверстием, примером могут послужить вытяжные шкафы или вентилируемые окрасочные блоки;

– открытые. Конструкция вентиляционной системы расположена вне вредного источника. Например, бортовые отсосы или вытяжные зонты.

Местная вытяжная вентиляция используется для забора вредных выбросов рядом с источником их образования. Для этого применяются местные отсосы и укрытия. Эта система является экономичной, поскольку перемещение вредных выбросов, очистка воздуха в фильтрах и выброс в атмосферу производятся с небольшими энергетическими затратами. Также следует учитывать, что правильно установленное оборудование не позволит вредным веществам проникнуть в зону жизнедеятельности человека. А это оказывает большое влияние на состояние санитарно-гигиенических показателей в помещении.

Расчет пропускной способности труб.

Для точных и профессиональных расчетов необходимо использовать следующие показатели:

• Материал, из которого изготовлены трубы и другие элементы системы;
• Длина трубопровода
• Количество точек водопотребления (для системы подачи воды)

Наиболее популярные способы расчета:

1. Формула. Достаточно сложная формула, которая понятна лишь профессионалам, учитывает сразу несколько значений

Основные параметры, которые принимаются во внимание – материал труб (шероховатость поверхности) и их уклон

2. Таблица. Это более простой способ, по которому каждый желающий может определить пропускную способность трубопровода. Примером может послужить инженерная таблица Ф. Шевелева, по которой можно узнать пропускную способность, исходя из материала трубы.

3. Компьютерная программа. Одну из таких программ легко можно найти и скачать в сети Интернет. Она разработана специально для того, чтоб определить пропускную способность для труб любого контура. Для того что узнать значение, необходимо ввести в программу исходные данные, такие как материал, длина труб, качество теплоносителя и т.д.

Следует сказать, что последний способ, хоть и является самым точным, не подходит для расчетов простых бытовых систем. Он достаточно сложен, и требует знания значений самых различных показателей. Для расчета простой системы в частном доме лучше воспользоваться таблицами.

Правила определения скорости воздуха

Скорость движения воздуха тесно взаимосвязана с такими понятиями, как уровень шума и уровень вибрации в вентиляционной системе. Проходящий по каналам воздух создает определенный шум и давление, которые возрастают с увеличением количества поворотов и изгибов.

Чем больше сопротивление в трубах, тем ниже скорость воздуха и тем выше производительность вентилятора. Рассмотрим нормы сопутствующих факторов.

№1 — санитарные нормы уровня шума

Нормативы, указанные в СНиП, касаются помещений жилого (частных и многоквартирных домов), общественного и производственного типа.

В таблице, представленной ниже, вы можете сравнить нормы для помещений различного типа, а также территорий, прилегающих к зданиям.

Часть таблицы из №1 СНиП-2-77 из параграфа «Защита от шума». Максимально допустимые нормы, относящиеся к ночному времени, ниже дневных значений, а нормы для прилегающих территорий выше, чем для жилых помещений

Одной из причин увеличения принятых норм как раз может быть неправильно спроектированная система воздуховодов.

Уровни звукового давления представлены в другой таблице:

При введении в эксплуатацию вентиляционного или другого оборудования, связанного с обеспечением благоприятного, здорового микроклимата в помещении, допускается лишь кратковременное превышение обозначенных параметров шума

№2 — уровень вибрации

Мощность работы вентиляторов напрямую связана с уровнем вибрации.

Максимальный порог вибрации зависит от нескольких факторов:

• размеров воздуховода;
• качества прокладок, обеспечивающих снижение уровня вибрации;
• материала изготовления труб;
• скорости потока воздуха, проходящего по каналам.

Нормы, которых стоит придерживаться при выборе вентиляционных устройств и при расчетах, касающихся воздуховодов, представлены в следующей таблице:

Предельно допустимые значения локальной вибрации. Если при проверке реальные показатели выше норм, значит, система воздуховодов спроектирована с техническими недочетами, которые необходимо исправить, или мощность вентилятора слишком велика

Скорость воздуха в шахтах и каналах не должна влиять на увеличение показателей вибрации, как и на связанные с ними параметры звуковых колебаний.

№3 — кратность воздухообмена

Очистка воздуха происходит благодаря процессу воздухообмена, который подразделяется на естественный или принудительный.

В первом случае он осуществляется при открывании дверей, фрамуг, форточек, окон (и называется аэрацией) или просто путем инфильтрации через щели на стыках стен, дверей и окон, во втором – с помощью кондиционеров и вентиляционного оборудования.

Смена воздуха в комнате, подсобном помещении или цеху должна происходить несколько раз в час, чтобы степень загрязнения воздушных масс была допустимой. Количество смен – это кратность, величина, также необходимая для определения скорости воздуха в вентканалах.

Кратность вычисляют по следующей формуле:

N=V/W,

где:

• N – кратность воздухообмена, раз в 1 час;
• V – объем чистого воздуха, заполняющего помещение за 1 ч, м³/ч;
• W – объем помещения, м³.

Чтобы не выполнять дополнительные расчеты, средние показатели кратности собраны в таблицы.

Например, для жилых помещений подходит следующая таблица кратности воздухообмена:

Судя по таблице, частая смена воздушных масс в помещении необходима, если ему характерна высокая влажность или температура воздуха – например, в кухне или санузле. Соответственно, при недостаточной естественной вентиляции в данных помещениях устанавливают приборы принудительной циркуляции

Что случится, если нормативы кратности воздухообмена не будут соблюдаться или будут, но в недостаточной степени?

Произойдет одно из двух:

Кратность ниже нормы. Свежий воздух прекращает замещать загрязненный, вследствие чего в помещении увеличивается концентрация вредных веществ: бактерий, болезнетворных микроорганизмов, опасных газов

Количество кислорода, важного для дыхательной системы человека, уменьшается, а углекислого газа, напротив, увеличивается. Влажность повышается до максимума, что чревато появлением плесени.

Кратность выше нормы

Возникает, если скорость перемещения воздуха в каналах превышает норму. Это негативно влияет на температурный режим: помещение просто не успевает нагреваться. Излишне сухой воздух провоцирует болезни кожи и дыхательного аппарата.

Чтобы кратность обмена воздуха соответствовала санитарным нормам, следует установить, убрать или отрегулировать вентиляционные приборы, а при необходимости и заменить воздуховоды.

Алгоритм вычисления скорости воздуха

Учитывая вышеизложенные условия и технические параметры конкретно взятого помещения, можно определить характеристики вентиляционной системы, а также рассчитать скорость воздуха в трубах.

Опираться следует на кратность воздухообмена, которая для данных расчетов является определяющим значением.

Для уточнения параметров расхода пригодится таблица:

В таблице представлены размеры воздуховодов с прямоугольным сечением, то есть указаны их длина и ширина. Например, при использовании каналов 200 мм х 200 мм при скорости 5 м/с расход воздуха составит 720 м³/ч

Чтобы самостоятельно произвести расчеты, нужно знать объем помещения и норму кратности воздухообмена для комнаты или зала заданного типа.

Например, необходимо узнать параметры для студии с кухней общим объемом 20 м³. Возьмем минимальное значение кратности для кухни – 6. Получается, что в течение 1 часа воздушные каналы должны переместить около L = 20 м³*6 =120 м³.

Также необходимо узнать площадь сечения воздуховодов, установленных в систему вентиляции. Она вычисляется по следующей формуле:

S = πr2 = π/4*D2,

где:

• S — площадь сечения воздуховода;
• π — число «пи», математическая константа, равная 3,14;
• r — радиус сечения воздуховода;
• D — диаметр сечения воздуховода.

Предположим, что диаметр воздуховода круглой формы равен 400 мм, подставляем его в формулу и получаем:

S = (3,14*0,4²)/4 = 0,1256 м²

Зная площадь сечения и расход, можем вычислить скорость. Формула расчета скорости воздушного потока:

V = L/3600*S,

где:

• V — скорость воздушного потока, (м/с);
• L — расход воздуха, (м³/ч);
• S  — площадь сечения воздушных каналов (воздуховодов), (м²).

Подставляем известные значения, получаем: V = 120/(3600*0,1256) = 0,265 м/с

Следовательно, чтобы обеспечить необходимую кратность воздухообмена (120 м3/ч) при использовании круглого воздуховода с диаметром 400 мм, потребуется установить оборудование, позволяющее увеличить скорость воздушного потока до 0,265 м/с.

Следует помнить, что описанные ранее факторы – параметры уровня вибрации и уровня шума – напрямую зависят от скорости движения воздуха.

Если шум будет превышать показатели нормы, придется снижать скорость, следовательно, увеличивать сечение воздуховодов. В некоторых случаях достаточно установить трубы из другого материала или заменить изогнутый фрагмент канала на прямой.

Материал и форма сечения

Первое, что делается еще на этапе подготовки к проектированию – это подбирается материал для воздухопроводов, их форма, ведь при трении газов о стенки канала создается сопротивление их движению. Каждый материал имеет разную шероховатость внутренней поверхности, и следовательно при выборе воздуховодов будут различными показатели сопротивления движению воздушного потока.

В зависимости от специфики монтажа, качества воздушной смеси, которое будет перемещаться по системе и бюджету на проведение работ, выбирают нержавеющие, пластиковые или стальные каналы с оцинкованным покрытием, круглого или прямоугольного сечения.

Прямоугольными трубами пользуются, чаще всего, для сохранения полезного пространства. Круглые, напротив, достаточно громоздки, но имеют лучшие аэродинамические показатели и как следствие, шумность конструкции. Для правильного построения вентиляционной сети важными параметрами являются: площадь сечения воздухопроводов, расход воздуха и его скорость при движении по каналу.

Онлайн-калькулятор расчета производительности вентиляции

Расчет вентиляции, как правило, начинается с подбора оборудования, подходящего по таким параметрам, как производительность по прокачиваемому объему воздуха и измеряемому в кубометрах в час. Важным показателем в системе является кратность воздухообмена. Кратность воздухообмена показывает, сколько раз происходит полная замена воздуха в помещении в течение часа. Кратность воздухообмена определяется СНиП и зависит от:

• назначения помещения
• количества оборудования
• выделяющего тепло,
• количества людей в помещении.

В сумме все значения по кратности воздухообмена для всех помещений составляют производительность по воздуху.

Проектируя системы вентиляции, необходимо находить оптимальное соотношение между мощностью вентилятора, уровнем шума и диаметром воздуховодов. Расчет мощности калорифера производится с учетом необходимой температуры в помещении и нижним уровнем температуры воздуха снаружи.

Расчет мощности калорифера

Также при выборе оборудования для системы вентиляции необходимо рассчитать следующие параметры:

Список источников

• vent-vozduh.ru
• stroy-okey.ru
• sms161.ru
• www.calc.ru
• retailengineering.ru
• sovet-ingenera.com
• oventilyatsii.ru
• mr-build.ru
• oventilyacii.ru
• kaminguru.com
• ventilationpro.ru
• kachestvolife.club
