Примеры конструкций

Буржуйка

Легче всего переделать под солярку печку-буржуйку. Тепловая мощность будет до 5-7 кВт при расходе топлива 300-500 мл/час. Топливная аппаратура той же конструкции практически без изменений может быть использована в более мощных отопительных котлах на дизеле, а также для запуска на отработке и керосине.

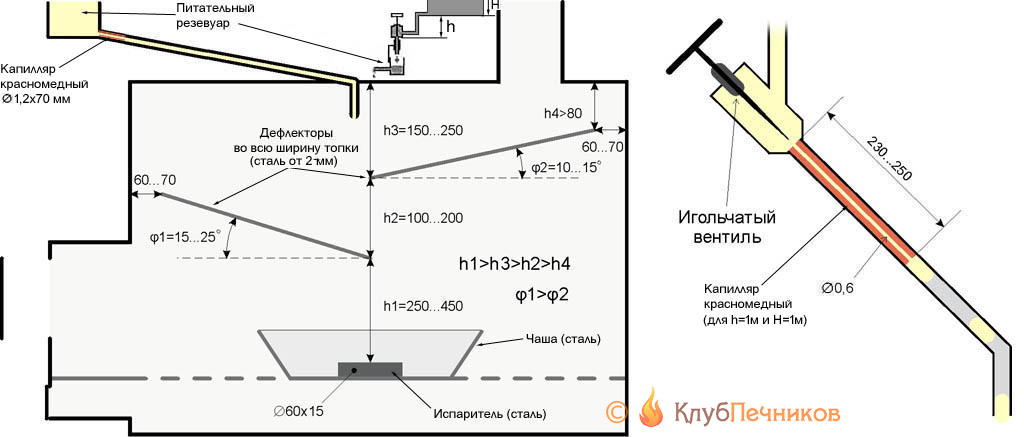

Схема доработки буржуйки под дизтопливо дана на рис. ниже. Дефлекторы не дают парам горючего остыть, прежде чем те сгорят. Кстати, дефлекторы увеличивают экономичность печи при запуске на дровах и угле. Высота бортика пламенной чаши – 60-80 мм; емкость ее не должна быть меньше емкости питательного резервуара (см. ниже). Ход печи на жидком топливе, если можно так выразиться, обратный: воздух поступает в настежь открытую дверцу топливника; поддувало закрыто. В противном случае печка становится прожорливой и быстро закоксовывается (обрастает нагаром).

Как переделать буржуйку на жидкое топливо

Питание, запуск и ход

Печь-капельница на солярке будет достаточно безопасной и проявит все свои достоинства только если топливная аппаратура собрана и налажена правильно. Выполняется питание капельной печи обязательно 2-ступенчатым, с буферным питательным резервуаром. Причина – довольно сильная зависимость частоты капели от наружной температуры и напора в подводящем трубопроводе. Напор, в свою очередь, определяется уровнем топлива в баке или степенью его наддува. Закапало реже – испаритель остыл, печка погасла, чаша переполнилась и топливо потекло наружу. Закапало чаще – капли не успевают испаряться, в чаше коптящее пламя, печка зря жрет горючку. Если нет питательного резервуара, может дойти вообще до беды: из печки потечет пылающая струя. Поэтому изготовление и запуск печей на жидком топливе с одноступенчатым питанием – занятие для оголтелых экстремалов или тех, кому терять больше нечего, а спать очень хочется.

Оба капилляра (см. рис.) выполняются из красной меди. Тут дело в смачиваемости металла топливом: по узкой трубке из другого материала оно или вовсе не просочится, или систему питания не удастся наладить. Налаживание начинают с подбора длины предохранительного капилляра диам. 1,5 мм. Объем питательного резервуара необходим 0,25-0,5 л; его высота – 7-12 см. Длину предохранительного капилляра подгоняют так, чтобы при заполненном до верха питательном резервуаре частота капели была 25-30 капель за 10 с.

Далее подгоняют питательный капилляр диам. 0,6 мм; топливо в баке должно быть залито на полный напор H. При полностью открытом игольчатом вентиле и минимально допустимой наружной температуре частота капели из топливопровода в питательный резервуар должна быть на 2-3 капли за 10 с меньше. Эту же частоту капели выставляют игольчатым краном при запуске печи при более высокой наружной температуре.

Для запуска печи в огневую чашу кладут сгорающий фитиль (см. выше). Когда он прогорит, как надо, наливают топливо в питательный резервуар и пускают капель из топливопровода. Печка будет на ходу 4-5 час; если время обогрева требуется меньшее, игольчатый вентиль прикрывают. Только от питательного резервуара ход печи продлится 1-1,5 час.

Для гаража

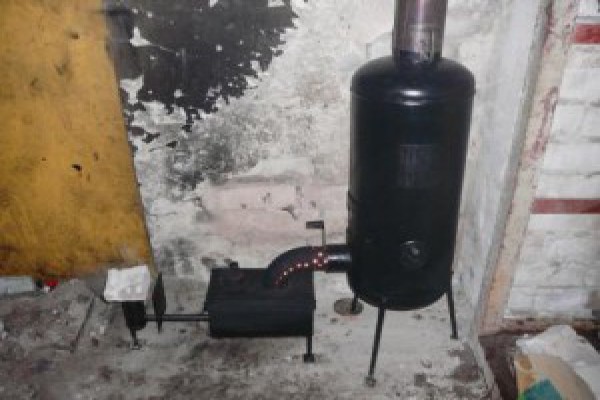

Печь на солярке и отработке для гаража

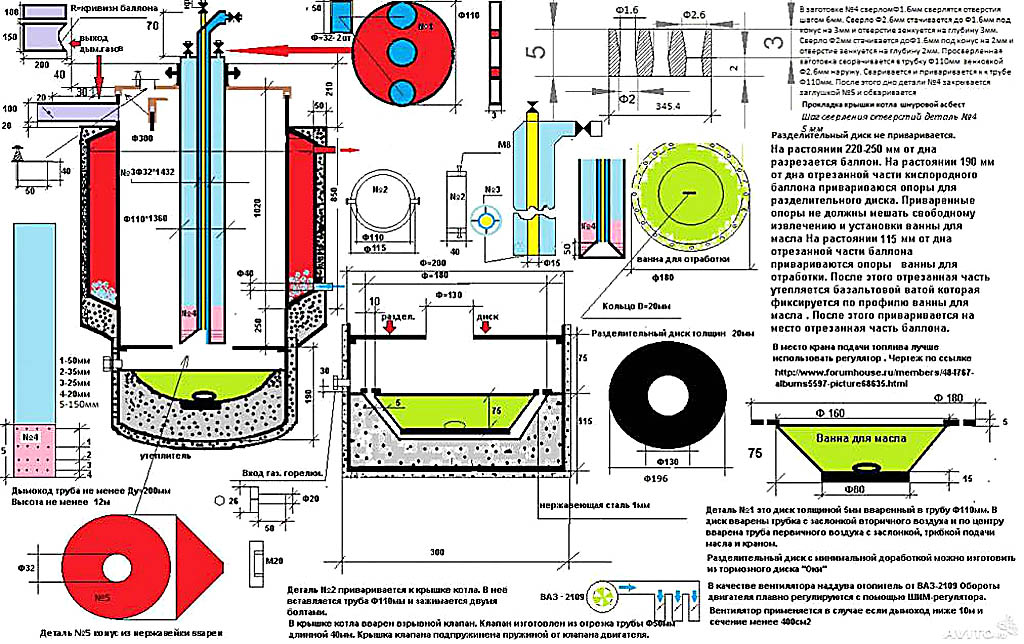

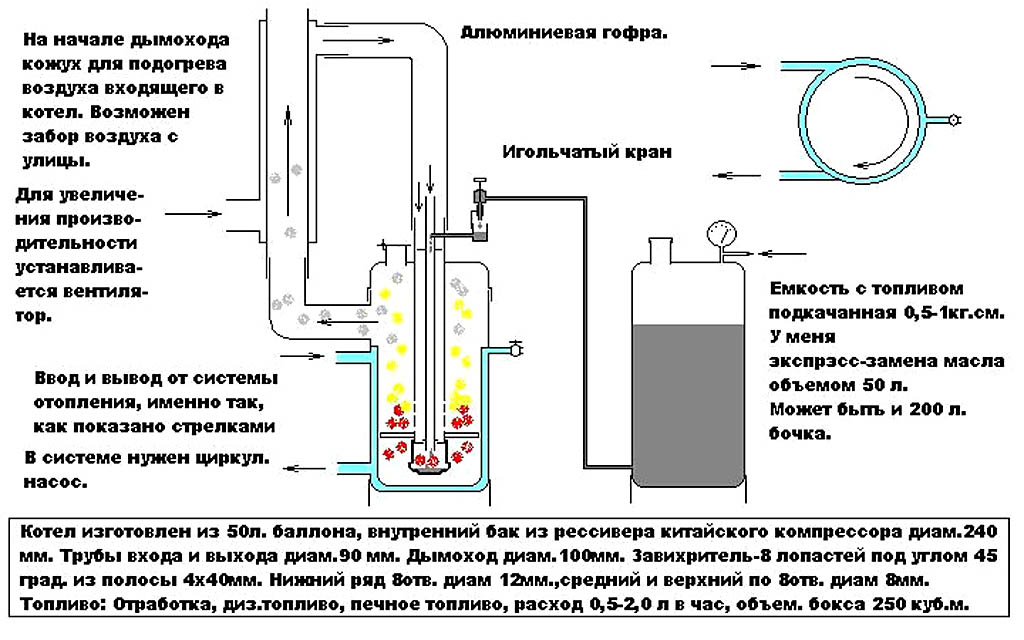

Печь на солярке для гаража должна запускаться и на отработке. Оптимальная конструкция гаражной чудо-печи показана на рис. справа; пламенная чаша под капель (выдвинута) является одновременно и емкостью для безнапорного сгорания масла. Мощность – до 5 кВт на одну колонну-дожигатель (райзер), но делать печку более чем на 2 райзера недопустимо, может взорваться! Данные конструкции:

Материалы – квадратная профтруба 180х180х6 для лежака (камеры сгорания) и дожигателя, и 100х100х6 для райзеров.
Длина лежака 380 мм, дожигателя 1000 мм, высота райзеров 500 мм.
Отверстия в райзерах диаметром 10 мм на всех 4-х сторонах по 8 равномерно по оси.
Для запуска печи на отработке питательный резервуар необходимо отсоединить, а патрубок капельницы снаружи заглушить.
Отдельный дефлектор не нужен, им служит крышка лежака.

Особенности эксплуатации печи

Перед тем, как разжечь печь на солярке, необходимо установить в нужное место бак, а также залить в него топливо.
Следующий шаг – снять решетку с горелкой и выполнить установку в блок фитиля.
После этого производится обратная установка горелки и решетки, открывается регулировочный винт и через 30 секунд можно производить розжиг горелки.
После того, как начнется интенсивное горение, потребуется завернуть регулировочный винт до конца и подождать немного, чтобы пламя осело.
Затем открыть обратно, установив нужную степень нагрева.
Выключение прибора осуществляется завинчиванием винта до упора. При этом нужно проследить, чтобы солярка выгорела до конца и огонь полностью погас.

Для того, чтобы печь, работающая на солярке, приносила исключительно пользу для владельца, необходимо в процессе эксплуатации придерживаться некоторых правил предосторожности.

Запрещено пользоваться прибором в плохо проветриваемом помещении.
Нельзя устанавливать устройство в непосредственной близости от мебели и других легковоспламеняющихся предметов.
Запрещено использовать другое топливо, которое не указано в паспортных данных.
Запрещено держать рядом с работающей конструкцией горючие вещества.

Кроме того, следует позаботиться, чтобы печь была защищена от попадания воды.

Длина дымохода должна превышать четыре метра – это обеспечит быстрое и эффективное удаление дымных газов. Количество горизонтальных отрезков в дымоходе нужно минимизировать для улучшения показателей тяги.

Разжигать печь нужно следующим образом: в нижнюю емкость помещается кусок бумаги, поверх него заливается солярка и поджигается. Примерно через десять минут горения топливо начнет самовоспламеняться. В дальнейшем топливо регулярно подливается в бак по мере необходимости.

В печь на солярке можно заливать также отработку (использованное машинное масло). Это еще больше сократит расходы на отопление, т. к. это топливо практически ничего не стоит. Тем не менее, желательно все же использовать чистую солярку, чтобы предотвратить быстрое засорение труб.

Для увеличения эксплуатационного срока печи следует раз в десять дней чистить конструкцию от сажи и накопившихся там продуктов горения.

Инструкция по использованию:

Первоначально необходимо установить место в специально предназначенное для него место, после чего в него заливается солярка.
Решетка и горелка демонтируются, что дает возможность вставить фитиль в специальный блок.
После установки фитиля горелка и решетка возвращаются на свои места.
Необходимо убедиться в надежной фиксации всех съемных элементов, после чего можно открыть регулировочный винт.
Требуется подождать около 30 секунд, этого времени будет достаточно для пропитывания фитиля соляркой.
Осуществляется розжиг горелки.
Дождаться начала интенсивного горения, как только оно наступает, регулировочный винт закручивается до самого конца.
Нужно немного подождать, а после оседания пламени снова открыть регулировочный винт. Теперь можно настроить степень нагрева, задав желаемые параметры.
При необходимости завершить работу печки нужно будет снова завернуть регулировочный винт до конца.
Перед завершением работы в обязательном порядке необходимо убедиться в отсутствии пламени и полном выгорании солярки. Расход топлива зависит в первую очередь от размеров и мощности агрегата, показатель может составлять от 140 до 400 мл в час.

Каким должно быть отопление в гараже?

Для многих автомобилистов гараж – это почти второй дом. Здесь они углубляются в свое хобби, отдыхают от суеты и заботятся о машине. Поэтому в первую очередь следует подумать о комфорте самого человека, который часами находится в помещении.

Для машины отопление тоже необходимо, т.к. низкие температуры негативно влияют на ее техническое состояние и заметно сокращают срок службы.

При похолодании в гараже становится слишком влажно. На металлических деталях образуется конденсат, который провоцирует коррозионные процессы. В холодном помещении кузов машины быстро ржавеет и приходит в негодность

Чтобы гараж был сухим, следует позаботиться о хорошей гидроизоляции и обеспечить нормальную работу вентиляционной системы. Однако влага все равно попадает в помещение на колесах автомобиля. Она испаряется, и капли воды оседают на поверхностях.

Если нет обогрева, влага накапливается, из-за чего появляются грибок, плесень, ржавчина. Чтобы этого не происходило, необходимо отопление.

Низкая температура приводит к загустению масла и снижению емкости аккумулятора. Из-за этого возникают трудности с запуском двигателя, а расход топлива повышается. Поэтому имеет смысл потратить время и силы на сборку чудо-печки

Особенности эксплуатации гаража определяют требования, которые предъявляются к отопительным системам:

Эффективность. Печь должна быстро прогревать воздух и поддерживать нужную температуру в течение нескольких часов.
Простота эксплуатации. Приходя в гараж, его владелец должен тратить минимум времени и сил на обогрев помещения.
Легкость в обслуживании. Печь нужно осматривать, чистить, своевременно ремонтировать, поэтому ее конструкция должна быть простой и понятной, а детали – легко заменяемыми.
Доступность источника энергии. При выборе отопительной системы принципиальное значение имеет доступность топлива. Для гаража хорошо подойдет печь на солярке, дизтопливе или отработанном масле.
Безопасность. В гараже всегда есть какое-то количество горючих веществ. Поскольку нередко эти помещения выполняют функции мастерских и сараев, то здесь же зачастую найдутся и легковоспламеняемые материалы. Поэтому отопление должно соответствовать всем нормам пожарной безопасности.
Дешевизна. Затраты на обслуживание автомобиля и обустройство гаража и так высоки, поэтому экономия на отоплении без ущерба для его качества – актуальный вопрос.

Подбирая подходящий отопительный прибор, следует расставить приоритеты, т.к. идеал недостижим. Самые простые в эксплуатации – электрические обогреватели. Этот источник энергии доступен практически в любой местности.

Однако цена отопления с помощью электричества слишком высока, поэтому стоит рассмотреть другие варианты.

В сборке печи на солярке своими руками есть огромный плюс: вы сами выбираете конструкцию и делаете такую модель, которая идеально подойдет для конкретных условий эксплуатации. Вам не придется адаптировать отопительный прибор или приспосабливаться к особенностям его работы.

Принцип работы

Принцип работы чудо печи (нажмите для увеличения)

Чудо печка способна отапливать помещение достаточно долгий период, при этом расход топлива небольшой. Емкость этого прибора рассчитана на 2 литра дизельного топлива или керосина.

Во время отопления практически не возникает дыма, а тем более сажи. Но напомним, что все же эту печь нужно применять в домах с хорошей вентиляцией, так как во время розжига могут появиться вредные выделения дыма.

Работа этой печи осуществляется следующим образом:

Перед началом разжигания ее следует установить в отдельное место и залить дизельное топливо.
Далее нужно убрать часть решетки вместе с горелкой и установить фитиль в боковую сторону.
Как только фильтр будет полностью установлен, нужно на место поставить горелку с решеткой.
После окончания подготовительного этапа необходимо включить винт регулировки и переждать 30-40 секунд, чтобы топливная смесь полностью впиталась в фитиль.
Далее производится разжигание горелки.
Как только огонь будет разгораться все сильнее, нужно перекрыть винт регулировки до упора и переждать до тех пор, пока пламя не затихнет.
В конце винт нужно включить снова и установить нужный уровень нагревания.

Выключить печь очень просто. Для этого достаточно перекрыть винт регулировки до самого конца.

Обратите внимание: во время выключения нужно внимательно следить за топливной смесью – она должна прогореть до самого конца, только после этого огонь потухает.

Каждая печь расходует топливо по-разному. Все зависит от типа изделия той или иной печи. Средний расход топлива варьируется от 150 мл/час до 400 мл/час. Если этот прибор сделан самостоятельно, то его принцип работы будет выглядеть так же, как и у заводских изделий.

Но все же конструкция этого средства будет иметь существенные отличия по сравнению с конструкцией прибора, приобретенного в магазине. Дело в том, что в процессе самостоятельного изготовления нельзя высчитать точные данные этой печи. Но многие отзывы советуют немного улучшить купленный прибор и дополнить его капельницей, которая будет постоянно добавлять топливо в печку.

1 Основные элементы конструкции

Модели солярогазов отличаются только габаритами и емкостью топливного бака. В устройство горелки солярочной принципиальных конструктивных изменений при этом не вносится. Корпус агрегата изготовлен из тонколистового железа и окрашен глянцевой краской. Это позволяет увеличить скорость распространения тепловой энергии. На лицевой панели корпуса сделан глубокий вырез цилиндрической формы для управления печкой и улучшения процесса конвекции.

Топливоприемник с фильтром предназначен для обеспечения устойчивой подачи горючей жидкости. Придонная фитильная чаша оснащена железными полозьями и может выдвигаться вперед во время заправки печи. Фитиль находится в специальном зазоре кольцеобразной формы.

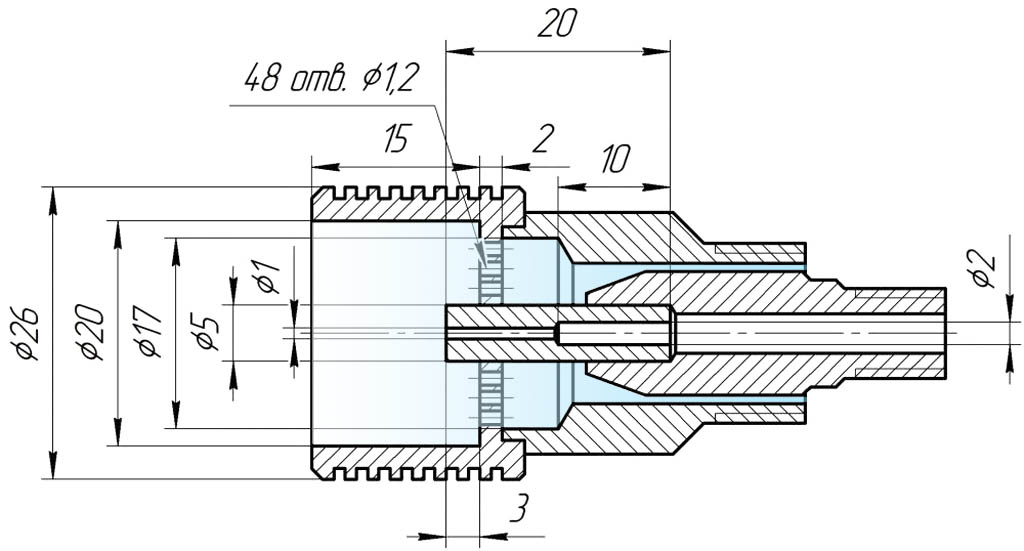

Корпус горелки, выполненный в форме усеченного конуса, имеет концентрические выступы по всей образующей. Это позволяет дозировать количество поступающего в зону горения воздуха. Со стороны меньшего основания конуса находится сетка, через которую и выходит тепло. Запальник установлен с боковой стороны корпуса. Сама горелка представляет собой полое кольцо, на поверхности которого находятся отверстия. Они предназначены для подачи в камеру сгорания смеси паров керосина и воздуха.

Регулировочный винт находится на лицевой панели в ее верхней части. Для эффективной работы дизельной печи настройка режима горения имеет важнейшее значение. Если корпус будет чрезмерно поднят, то топливо может не воспламениться, а если опущен слишком низко — начнет раскаляться сетка. Последний элемент конструкции — декоративная передняя панель. Она предназначена не только для улучшения внешнего вида агрегата, но также позволяет предотвратить несчастные случаи при эксплуатации печки.

Принцип работы печки на солярке

только в помещении с хорошей вентиляцией

Перед розжигом бак устанавливают в определенное место и в него заливают топливо. После чего снимают решетку с горелкой и производят установку фитиля вбок. Как только фильтр будет вставлен, необходимо обратно установить решетку с горелкой.

После завершения подготовительных работ, следует открыть регулировочный винт и подождать около 30 секунд для того, чтобы фитиль пропитался топливом. Потом производят розжиг горелки. Как только пламя начинает гореть довольно интенсивно, регулировочный винт закрывают до конца и ждут до тех пор, пока огонь немного не затихнет. После чего винт открывают обратно, устанавливая необходимую степень нагрева.

Чтобы чудо-печь прекратила свою работу, необходимо регулировочный винт закрутить до упора

Важно проследить за топливом – оно должно прогореть до конца и огонь потухает. В зависимости от конструкции печи, расход топлива может составлять 150-400 мл/час

Принцип работы чудо-печи, сделанной своими руками, будет таким же, как и у заводской модели. Однако, самодельная конструкция будет довольно существенно отличаться от той, которую приобретают в магазине. Практически невозможно правильно сделать все расчеты такой печи в домашних условиях. Лучше всего доработать заводской вариант, чтобы она стала более удобной в эксплуатации, оборудовав ее капельницей — приспособлением, с помощью которого топливо периодически добавляется в печь.

Альтернативы традиционному дизельному топливу

Биодизель

Основная статья: Биодизель

Биодизель — смесь метиловых эфиров жирных кислот, сходная по физическим и химическим свойствам с дизельной фракцией из нефти.
Биодизель имеет цетановое число не менее 51 (по сравнению с обычным дизельным топливом 42—45), температуру вспышки более 150 °C, имеет хорошие смазочные характеристики.
Главный недостаток — ограниченный срок хранения после изготовления — не более 3 месяцев вследствие бактериального разложения. В то же время данное свойство является одним из главных преимуществ — в случае утечек биодизельного топлива оно подвергается полному биологическому распаду без ущерба окружающей среде.

Получается реакцией переэтерификации жирных кислот, содержащихся в растительных маслах (рапсовое, соевое, пальмовое) и метилового спирта в соотношении 10:1, в присутствии в качестве катализатора — метилата натрия.
Реакция происходит в процессе смешения масла и спирта в ёмкости с мешалкой при нормальной температуре 20—25 °C. Побочным продуктом является глицерин, отделяемый далее в отмывочной колонне водой.

Эмульгированное дизельное топливо

Альтернативой обычному дизельному топливу является добавление в обычное дизельное топливо 20 % воды и 1 % эмульгатора. Смесь можно использовать в обычных дизелях без их переделки. Цвет смеси — мутно-белый. Срок хранения после приготовления — около трёх месяцев. Технология применяется в Германии. Возможность добавления воды и эмульгатора в биодизель не изучена.

Эмульгаторы — вещества, обеспечивающие создание эмульсий из несмешивающихся жидкостей.
Действие эмульгаторов основано на способности поверхностно-активных веществ (ПАВ) снижать энергию, необходимую для создания свободной поверхности раздела фаз.
Концентрируясь на поверхности раздела смешивающихся фаз, ПАВ снижают межфазное поверхностное натяжение и обеспечивают длительную стабильность композиции.
В зависимости от природы ПАВ они ускоряют образование и стабилизирует тип эмульсии, в дисперсионной среде которой они лучше растворимы.

Но добавление воды в дизельное топливо катастрофично. Для форсунок с высоким давлением (как у CDI) вода и сера является агрессивным элементом. При высоком давлении и воде в составе топлива образуется серная кислота, которая губит прецизионные каналы. Кроме того, при попадании картерных газов в масло сера сокращает срок его службы. Поэтому в инструкциях импортных автомобилей производители пишут, что срок замены масла в странах бывшего СССР (где ещё продается соляр с серой в 0,2 %) сокращается вдвое. Кроме того, кислоты сокращают срок службы катализаторов и сажевых фильтров.

Критерии выбора

Основными критериями выбора печи на солярке заводского изготовления являются:

диапазон тепловой мощности;
материал изготовления;
конфигурация и размеры изделия.

Мощность

Для выбора печи по мощности исходят из следующего соотношения: на 10 м² обогреваемой площади — 1 кВт мощности. Соответственно для гаража в 20 квадратных метров потребуется прибор мощностью 2,0 — 2,5 кВт, для помещения большей площади, например, 40 — 50 квадратных метров — модель мощностью 5 кВт.

Материал

Корпус прибора должен быть изготовлен из стойкого к коррозии и жаропрочного материала. Лучшими по этому критерию будут печки из нержавеющей стали или чугуна.

Зима/лето

Основной деталью в заводских моделях печей на солярке является горелка или колба. Ведь именно с её помощью вырабатывается тепло. Она может изготавливаться из:

металла;
стекла.

Металлический тип горелки из металла менее эффективен чем стеклянный, но более прочный и может использоваться для приготовления пищи летом. Если прибор будет использоваться только как отопительный, то лучше выбрать модель со стеклянной горелкой. Но на ней лучше не готовить, так как случайное попадание воды может привести к появлению трещин на её поверхности.

Цена

Цена прибора зависит от мощности прибора, количества горелок, габаритов и производителя. Печку отечественного производства можно купить за 1800 — 5000 рублей, импортные приборы такой же мощности стоят дороже в пределах от 30000 до 50000 рублей.

Системы управления

Аппарат должен быть оснащён специальной автоматикой, которая будет отключать его при перегреве системы контроля пламени, регулировать температурный режим, выполнять дозировку поступления дизтоплива к горелке. Поэтому можно будет оставлять такую печку на долгое время без постоянного контроля со стороны владельца.

Характеристики печи

Подобный агрегат отличается небольшими габаритами и малым весом. Он имеет довольно простую конструкцию. В стальном корпусе установлены открытый резервуар и топливный бак, которые соединяются между собой как сообщающиеся сосуды.

Для ограничения поступления горючего вещества из бака выходной патрубок оборудован специальным клапаном. От керогаза печи досталась горелка, питающаяся соляркой. Этот элемент представляет собой надежный фитиль, у которого нижняя часть погружена в бак с топливом.

После открывания вентиля в рабочую емкость начнет подаваться горючее. Специальный шнур, предварительно намотанный на основание в виде цилиндра, быстро его впитывает. Через несколько минут можно проводить розжиг печи. Никаких приспособлений для этого не требуется, ведь все делается вручную.

Чтобы устройство на дизельном топливе прогрелось до нужной температуры, придется немного подождать. Мощность агрегата регулируется вентилем. Он же является ее выключателем.

Минусом устройства можно назвать затухание горелки через 10 минут после того, как закончится солярка. Чтобы как-то компенсировать этот недостаток, многие изготовители прямо над горелкой устанавливают металлическую решетку, которая в случае необходимости позволит нагреть воду в какой-либо емкости.

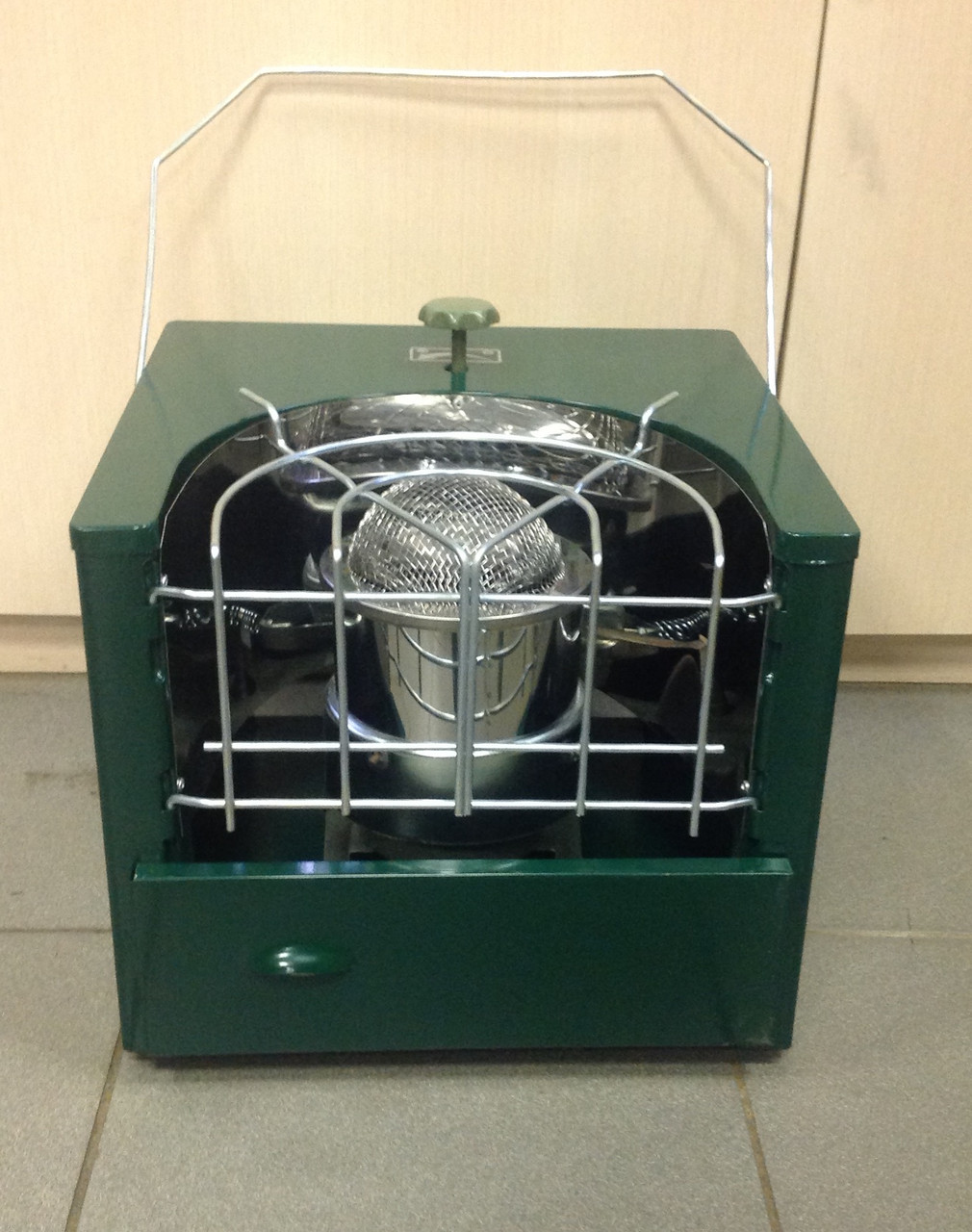

Одной из таких чудо-печей является модель «Солярогаз ПО-1,8», сделанная в России. Максимальная мощность подобного агрегата не превышает 1,8 кВт. На фотографии ниже вы можете ознакомиться с этим устройством.

Правила безопасной эксплуатации печи

Чтобы не спровоцировать пожар, необходимо выбрать место установки печи.

Следует руководствоваться такими правилами:

Конструкцию ставят там, где нет сквозняков и подальше от легких горючих предметов, которые может случайно забросить в печь порывом ветра.
Вокруг печки должно быть свободное пространство – 0.5 м со всех сторон.
В идеале конструкцию следует поставить на лист асбеста, металла или другого негорючего материала.
Топливо, фитили и т.п. нужно хранить как можно дальше от источников огня.

В гараже обязательно нужен огнетушитель, и экономить на нем опасно для жизни. Стоит купить надежную энергонезависимую автоматическую модель.

Объем огнетушителя для гаража подбирают с запасом, чтобы газа было в полтора раза больше, чем нужно для тушения пожара в помещении такой кубатуры.

На нашем сайте есть подборка статей с описанием технологий сборки разных печей для гаража, советуем ознакомиться:

Печь на отработке для гаража своими руками: пошаговое руководство по конструированию
Как сделать печь булерьян своими руками: пошаговый инструктаж по изготовлению
Буржуйка из газового баллона своими руками: схемы, чертежи + пошаговое руководство

2 Принцип действия агрегата

Агрегат представляет собой портативный обогреватель, предназначенный для работы на жидком топливе. Принцип работы солярогаза основан на комбинировании рефлекторного и конвекционного локального прогрева воздуха. При необходимости агрегат можно использовать для разогрева жидкой пищи, но все же основной задачей печки является отопление помещения.

Работает солярогаз следующим образом:

Топливо поступает в специальный резервуар и смачивает фитиль, расположенный в поддоне под горелкой.
Через определенный временной отрезок активируется процесс испарения. В результате пары горючей жидкости попадают в верхнюю часть фитильной чаши.
Когда воздушно-топливная смесь поджигается, ее температура повышается до 600−8000 градусов, что приводит к вспыхиванию. Так как между частицами паров топлива находится воздух, начинается процесс послойного горения.
Постепенно воздушно-топливная смесь прогревается, что приводит к активации конвекционных процессов. Открытое горение прекращается, и агрегат переходит в фазу тления.
В этот момент выделяются волны теплоэнергии, которые отражаются от поверхности печки и накапливаются у рефлекторной сетки. Все это и приводит к повышению температуры воздуха в помещении.

Различия дизельного топлива и солярки

Дизельное горючее топливо является смесью парафиновых, нафтеновых и ароматических углеводородов, а также их производных, которые имеют усредненный показатель молекулярной массы на отметке 120—230 а. е. м. Составляющие склонны к выкипанию при нагреве до температуры 170—380 °C. Затем дизтопливо проходит процесс очистки, после чего в него добавляются определённые присадки. Конечный продукт получает показатель вязкости на отметке около 2—4,5 мм²/с.
Солярка представляет собой соляровое масло, выступая продуктом прямой перегонки нефти.

Солярку можно использовать в качестве топлива только применительно к отдельным типам дизельных двигателей. Такое топливо имеет показатель вязкости на отметке 5—9 мм²/с. Температура кипения составляет около 240—400 °C. Горючее подобного типа подходит для применения в низкооборотистых тихоходных дизельных моторах, которые ставятся на дизельные тепловозы, суда и трактора. Дизельное топливо отличается большим количеством углеводородов, имеет более низкую температуру кипения и значительно меньшую вязкость. Солярка более вязкая, температура выкипания данного продукта также оказывается выше.

Печь на дизельном топливе (солярке)

Печь на солярке (дизельном топливе) — это, по сути, тот же керогаз, только доработанный и имеющий современный внешний вид.

Свое название оправдывает благодаря своим небольшим размерам, простоте конструкции и эксплуатации, в отличие от, например, самодельной чудо печи на отработке, имеющей достаточно сложную конфигурацию.

Это отопительный прибор, предназначен для отопления или обогрева дачного домика, производственных помещений, ларьков. Прибор является универсальным, его можно также использовать для приготовления пищи или для кипячения воды.

Обогреватель, работающий на солярке, подходит для установки в свой гараж или мастерскую. В доме, даже дачном, его использование не приветствуется – при розжиге и затухании горения в помещение неизбежно попадут пары топлива и неприятный запах.

Компактный автономный агрегат также используется в качестве аварийного источника тепла и для приготовления еды при отключении электроэнергии, причем еду можно готовить, установив печку на улице.

Помимо компактности и небольшого веса печь на солярке характеризуется экономичностью и высоким КПД. Топливо сгорает практически без выбросов в атмосферу и с высокой отдачей тепловой энергии. Этим агрегат на жидком топливе практичнее, чем классическая дровяная буржуйка.

В ходе эксплуатации следует внимательно следить за соблюдением правил безопасности – поблизости от работающей печи нельзя размещать легковоспламеняющиеся предметы.

Перечень объектов, которые можно эффективно отапливать такой печью:

теплицы, парники;
подвальные, цокольные помещения;
дачные домики, подобные сооружения на участке;
гаражи, подсобки, мастерские, палатки, кабинки;
жилые помещения.

2 Разновидности прибора

Жидкостные отопители на солярке изготавливаются в двух вариантах. Разнится заключается в способе нагрева:

прямой;
косвенный.

В печи косвенного нагрева подача солярки выполняется в камеру сгорания, где топливо сгорает с помощью потока воздуха, нагнетаемого вентилятором. Двигаясь через теплообменник, горячий воздух подается в помещение.

Нынешний вариант печи — потомок керогаза. Появился такой керосиновый отопитель еще в 30-х годах прошлого века и широко использовался как в народном хозяйстве, так и в личном пользовании. Керогаз приобретали в основном богатые люди, имеющие собственные квартиры. Главным преимуществом был высокий КПД, а низкий расход топлива составлял конкуренцию керосинкам. К примеру, керогаз мог разогреть приличное количество воды, что керосинкам было не под силу. С приходом газификации он почти вышел из обращения.

Отличительные особенности

У печки, собранной своими руками, имеется ряд преимуществ:

она экономит топливо;
по желанию можно сконструировать печь любого размера, которая будет наиболее подходящим вариантом для данного помещения;
легко транспортируется;
простота в использовании;
печь капельницу можно использовать для приготовления еды. Для этого при конструировании печки трубу размещают сбоку.

Схема печи капельницы на солярке. Это очень экономичная конструкция. В печной камере происходит полное сгорание соединений

Это важно знать: в процессе сгорания топлива возможно образование неприятного запаха, поэтому помещение должно быть с хорошей вентиляцией. При изготовлении печи капельницы своими руками, нужно соблюдать технику пожарной безопасности:

При изготовлении печи капельницы своими руками, нужно соблюдать технику пожарной безопасности:

аппарат должен располагаться в помещении без сквозняков;
легковоспламеняющиеся предметы должны отсутствовать вблизи печки, желательно наличие свободного пространства рядом с ней (около полуметра);
нельзя применять воду для тушения или охлаждения печки.

Материалы, которые понадобятся для строительства печи:

металл листовой;
труба медная;
патрубок;
резиновый шланг;
газовый баллон;
винты;
медицинская горелка.

Основные инструменты, которые пригодятся для работы – это сварочный аппарат, дрель и струбцина.

Популярный аппарат, сделанный своими руками – это капельная печка из газового баллона

Отопление капельницами

Если капельная печь используется для отопления, нужна ее мощность не менее 15-16 кВт. Только увеличением частоты капели этого не добиться: из-за возросшего тепловыделения капли будут испаряться еще в подводящей трубке. Печка (теперь уже самодельный котел на жидком топливе) перейдет на горение хлопками, а потом погаснет. Поэтому в отопительном котле на солярке и отработке трубку капельницы подводят к пламенной чаше в рубашке, охлаждаемой потоком воздуха.

Но это еще не все. Вследствие того же большего тепловыделения испарение топлива и горение паров будут интенсивнее. Часть топливного пара будет сразу отброшена в сторону, не сгорит и станет накапливаться в объеме котла, что может привести к взрыву. Поэтому на выходе топливопровода ставят завихритель, и конструкция дефлектора будет иной, чем в капельной буржуйке.

Схема системы отопления с капельным котлом на солярке

Подача воздуха при мощности до прим. 12 кВт термоконвекционная энергонезависимая: забираемый воздух сначала нагревается в воздушной рубашке дымовой трубы, а затем несколько остывает в алюминиевом гофрошланге, что и обеспечивает необходимый «подсос». На большую мощность необходим наддув от вентилятора ок. 60 Вт, напр., обдувающего радиатор ВАЗ-2109.

Существенный недостаток описанной системы – во избежание погасания горелки и накопления в нем взрывоопасных паров вода в рубашке котла должна течь противотоком естественной термосифонной циркуляции, т.е. сверху вниз. Поэтому в системе необходим циркуляционный насос с энергонезависимой (термомеханической) автоматикой аварийного останова котла при прекращении электропитания. Все это делает данную систему весьма сложной и в то же время ненадежной.

Построить капельный котел для системы водяного топления с естественной термосифонной циркуляцией возможно, но в таком случае усложняется его конструкция и становится необходимым принудительный наддув воздуха в рубашку охлаждения топливопровода. Если вы желаете отапливаться непременно дизтопливом или просто нечем больше, то чертежи капельного отопительного котла с естественной циркуляцией теплоносителя в водяной рубашке см. на след. рис.

Чертежи капельного котла на солярке для системы водяного отопления с термосифонной циркуляцией

Тоже вариант

Существует еще один способ запустить дровяно-угольную печь на керосине и солярке: сунуть ей в топку эжекционную горелку. Он возможен, если есть источник сжатого воздуха – наддув нужен 1,5-2 ати. При условии, что топливный бак расположен ниже горелки (это совершенно обязательно!) данный способ максимально безопасен: нет наддува – горелка гаснет. Сборочный чертеж распылительной головки эжекционной горелки для бензина, керосина и дизтоплива дан на рис. Воздух подается в кольцевой зазор (выделено цветом); недостающие размеры можно взять пропорционально, т.к. чертеж в масштабе.
