Монтаж панелей на пол с финишным покрытием из линолеума или ковролина

1а 1 вариант — На подготовленную, выровненную поверхность пола раскатывается подложка SoundGuard Roll.

1b 2вариант — вместо подложки укладываются плиты мягкого ДВП толщиной 10–12 мм.

2. Сверху укладываются шумоизоляционные панели SoundGuard, вплотную!!! друг к другу, вплотную!!! к стенам, последующие ряды идут с небольшим смещением швов, вразбежку.

3. Зазоры между панелями и стыки панелей со стенами заполняются герметиком SoundGuard Seal. После его высыхания все соединения проклеиваются специальной клейкой лентой SoundGuard Tape.

4. Так как плиты Плиты SoundGuard и финишная отделка — ковролин (линолеум) являются достаточно мягким материалом, между ними прокладывается плотный материал, типа KNAUF Суперпол. При этом Суперпол укладывается с зазором от стен в 3-4 мм, который заполняется герметиком.

5. Поверх KNAUF Суперпола укладывается ковролин (линолеум), в соответствии с требованиями и рекомендациями производителя.

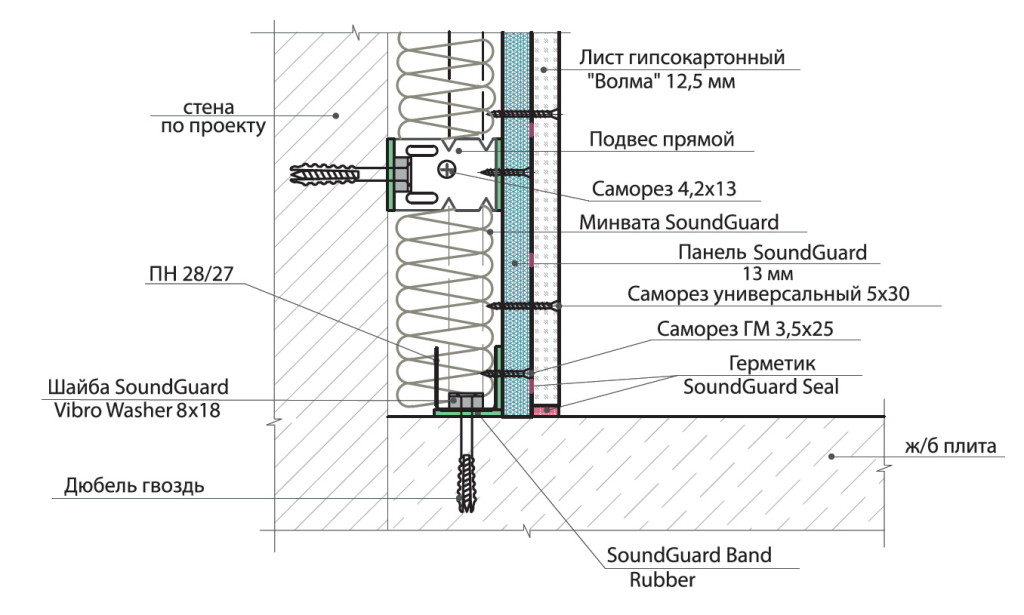

Второй вариант Стандарт: Монтаж панелей на каркасную конструкцию из оцинкованного профиля

Характеристики системы звукоизоляции:

толщина конструкции с виброподвесами – от 76 мм
индекс звукоизоляции воздушного шума (Rw) повышается на 18 дБ

Основное преимущество звукоизоляционной конструкции на каркасе – это то, что она имеет меньшее соприкосновение со стеной!!!, то есть при прохождении звуковой волны, меньшее количество вибраций передаётся со стены на конструкцию и наоборот.
Виброподвесы Protector гасят вибрацию в местах примыкания конструкции к стене. Использование в каркасных конструкциях поглощающих материалов (ЭкоПлита SoundGuard EcoAcoustic или Звукопоглощающая плита SoundGuard Basalt), вплотную примыкающих к поверхности стены и заполняющих пространство между профилями, даёт дополнительное усиление изоляции шума на средних и частично на высоких частотах. Звукоизоляционная панель SoundGuard ЭкоЗвукоИзол крепится на профиль и сверху обшивается листами ГКЛ. Звукоизоляционные панели дают хорошую шумоизоляцию на всём спектре частот, от низких и средних до высоких. Конструкцию на каркасе можно монтировать самостоятельно, если у Вас есть навыки работы с ГКЛ и профилем. Каркасная конструкция усиленная виброподвесами Protector, поглощающим наполнителем, демпфирующей лентой, герметиком и виброшайбами даёт усиление звукоизоляции до 18 дБ.

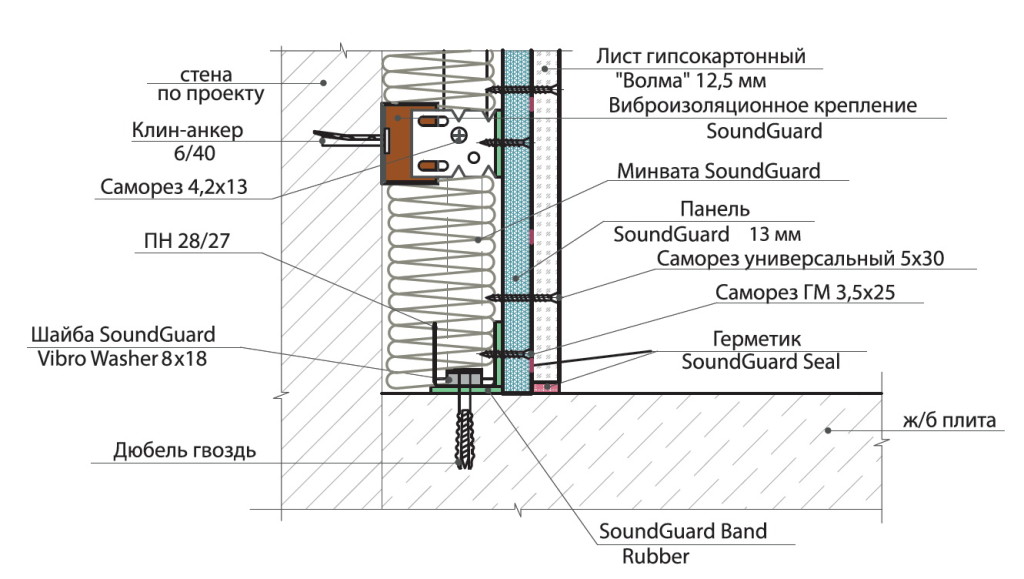

Третий вариант Комфорт: Монтаж панелей на каркасную конструкцию на основе виброподвесов

Характеристики системы звукоизоляции:

толщина конструкции с виброподвесами – от 96 мм
индекс звукоизоляции воздушного шума (Rw) повышается на 24 дБ

Основное преимущество каркасной конструкции с виброподвесами – в местах крепления конструкции к стене, через стеновые виброподвесы, максимально гасятся вибрации, то есть при прохождении звуковой волны, минимальное количество колебаний передаётся со стены на конструкцию и наоборот. Такие виброподвесы используются для работ в зданиях с повышенным уровнем шума (рестораны, кафе, караоке, репетиционные залы, домашние кинотеатры и пр.).

Усиление каркасных конструкциях двумя слоями поглощающих материалов (ЭкоПлита SoundGuard EcoAcoustic или Звукопоглощающая плита SoundGuard Basalt), также даёт дополнительную изоляцию шума на средних и высоких частотах, хорошо снижает структурные шумы. Звукоизоляционная панель SoundGuard ЭкоЗвукоИзол крепится на профиль и сверху обшивается листами ГКЛ. Звукоизоляционные панели дают хорошую шумоизоляцию на всём спектре частот, от низких и средних до высоких. Каркасная конструкция усиленная стеновыми виброподвесами, двумя слоями поглощающего наполнителя, демпфирующей лентой, герметиком и виброшайбами даёт усиление звукоизоляции до 24 дБ. Толщина конструкции от 96мм.
