Укладка теплого пола в стяжку в туле

Изготовление полусухой стяжки

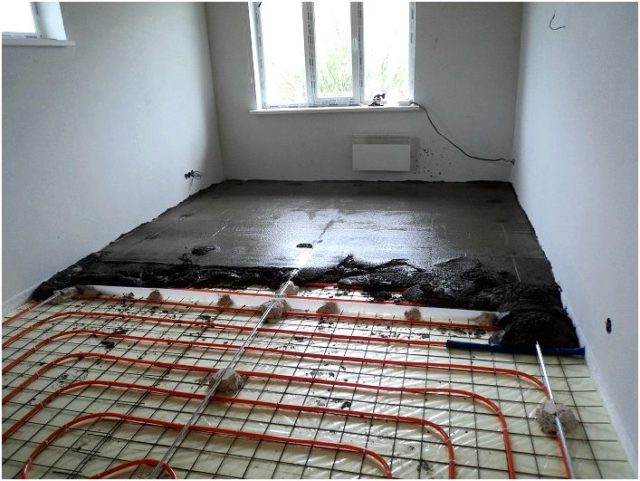

Укладка полусухой стяжки также выполняется после завершения монтажа водяного пола. По периметру должна быть наклеена демпферная лента, трубы надежно закреплены.

Для работы потребуется:

• емкость для замеса;
• Т-образные маяки;
• уровнемер;
• правило;
• затирочная машинка;
• цемент и песок;
• фиброволокно.

Рабочий процесс почти не отличается от вышеописанного. На поверхности водяного пола выставляются на раствор маяки, ровняются по горизонтали. Далее замешивают раствор до нужной консистенции, поднимают в трубах давление до 0,3 Мпа, и распределяют смесь между направляющими. В процессе работы постоянно нужно контролировать толщину слоя над трубами – она не должна быть меньше 3 см. Раствор нужно очень тщательно ровнять и укладывать как можно плотнее. Если под правилом образуются выемки, туда добавляют еще раствора и снова ровняют.

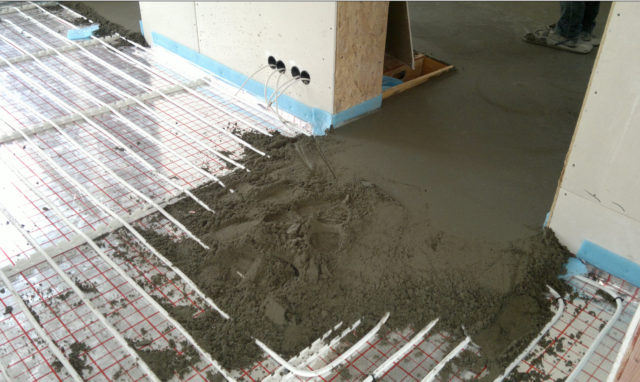

Распределение смеси

Когда стяжка полностью уложена, необходимо подождать минут 20-30 и приступить к затирке. Затирочная машина не только идеально выравнивает поверхность, но и одновременно утрамбовывает стяжку. Учтите. Что чем больше времени прошло после заливки, тем слабее эффект от шлифования. Через 6 часов делать затирку уже поздно, поскольку смесь успеет схватиться.

Затирка полусухой стяжки

Пока стяжка полностью не высохнет, включать отопление нельзя. Это касается обоих способов заливки. В первый день запуска системы температура воды в трубах не должна превышать 25 градусов. На следующий день ее повышают еще на 5 градусов, и так несколько дней подряд, пока система не войдет в рабочий режим.

Самовыравнивающаяся стяжка

Для изготовления этой стяжки установка направляющих не выполняется. Перед заливкой необходимо тщательно закрепить все элементы водяного пола, убрать с поверхности все лишнее, поднять давление в трубах до 0,3 Мпа. Затем сухие компоненты высыпают в воду, перемешивают дрелью с насадкой, и при помощи заливочного шланга распределяют по поверхности. Смесь должна покрывать трубы ровным слоем толщиной от 30 мм. Для более качественного распределения состава используют широкий шпатель.

Самовыравнивающаяся стяжка

Далее нужно прокатать залитый слой специальным валиком, чтобы убрать возможные пустоты. При некачественном раскатывании под трубами может остаться воздух, что снизит прочность стяжки. Выровняв поверхность, пол накрывают пленкой до высыхания. В это время нужно исключить любые потоки воздуха и прямые солнечные лучи, иначе стяжка будет сохнуть неравномерно и деформируется.

Сравнительная таблица свойств различных стяжек

Требования и состав стяжки для теплого пола

В классическом исполнении стяжка изготавливается на основе песка и цемента. Но в состав можно внести и другие компоненты, например, пластификатор. Чтобы сэкономить цемент, используется керамзит и щебень. В таком случае получается бетонная стяжка. Учитывая будущее напольное покрытие, содержание цемента может быть разным.

Конкретных нормативных требований по созданию стяжки для укладки напольного отопления нет. Существует несколько правил, соблюдение которых позволит выполнить качественные монтажные работы. Например, поверхность должна быть ровной. Стяжка на водяной теплый пол требует ровной поверхности, в противном случае может наблюдаться дисбаланс и неравномерный прогрев пола. Это правило касается и укладки электрического отопления своими руками. Если стяжка будет неровной, то в отдельных участках пол будет недостаточно теплым.

Для выравнивания пола можно использовать специальные выравнивающие смеси или классическую цементно-песчаную смесь.

Другое существующее правило касается толщины стяжки для установки теплого пола. В среднем она должна достигать до 50 мм. Эта толщина обеспечит равномерный и самое главное быстрый прогрев. Также она будет иметь достаточную прочность. Как быть если в процессе сушки на поверхности появляются трещины?

Появление трещин это плохой знак, который свидетельствует о возможных сбоях работы отопления. Спровоцировать проблемы может два следующих фактора:

1. Трещины не позволяют равномерно прогревать поверхность пола и как следствие обогревать конкретное помещение.
2. Из-за трещин могут образовываться локальные участки, на которых температура будет очень повышена. Это может привести к перегреву отдельных нагревательных элементов. В случае с электрическим полом это явление может вывести из строя систему.

И как раз таки наличие или отсутствие трещин свидетельствует о правильности ее выполнения

Если они появляются, то важно предпринять ряд мер, которые помогут справиться с проблемой. Как известно, цемент полностью высыхает спустя 30 дней

Поэтому в течение этого периода никакие работы производить не следует. В течение этого периода важно обеспечить равномерный процесс сушки. Для этого следует полностью исключить возможные сквозняки, а при возможности накрыть стяжку полиэтиленовой пленкой.

Плюсы и минусы тёплого пола

Основные плюсы такого отопления:

• эффективная система обогрева дома;
• экономия затрат на оплату за отопление;
• равномерное прогревание по всей площади помещения;
• система функционирует на низких температурах. Воздух в помещении не пересушивается, в комнатах душно не будет;
• такая система отопления отвечает санитарным требованиям и гигиеническим нормам, она экологически безопасна;
• скрытая система отопления под полом позволяет фантазировать на тему внутренней отделки комнат;
• монтируя систему тёплых полов, можно избежать проблем с электропроводкой, как это возможно при электрических полах.

При всех положительных аспектах есть и отрицательные моменты:

процесс достаточно трудоёмкий и затратный;
важно провести верно подготовительные работы к монтажу и соблюсти все его схемы;
не исключен риск протечки;
утяжеление веса конструкций, при установке системы тёплого пола на втором этаже домостроения этот факт важно учитывать.

Взвесив все за и против, также важно:

учесть высоту помещения, поскольку в результате монтажа система забирает до 15 см;
поднимая уровень полов, важно сохранить высоту дверных проёмов, в ином случае придется изготавливать их на заказ по индивидуальным размерам, а это дополнительные финансовые затраты;
в случае если окна помещения выходят на север, необходимо увеличить мощность системы.

Разрабатывая систему и схему будущей системы отопления, подбирая материалы, учитывайте также площадь пола, вид теплоизоляции и материал, из которого построен дом, а также виды перекрытий.

Подготовка поверхности

Подготовительный этап – перед проведением монтажных работ поверхность пола должна быть чистой. Очищаем от мусора и пыли. Максимально выравниваем, поверхность не должна иметь резких уклонов или возвышений. После укладываем теплоизоляционный материал, вариантов сегодня много. Это может быть фольгированный полиэтилен, пенополистирол, минеральная вата. Выбрав подходящий материал, проводим гидроизоляцию.

Вариантов укладки труб несколько:

• улитка;
• змейка;
• комбинированная система.

При первом варианте укладка труб проводится по площади комнаты, сужаясь к центру. Часто этот метод укладки выбирают в помещениях площадью более 40 кв. м.

При варианте укладки в виде змейки трубы проходят вдоль наружной стены, а после возвращается обратно. Лучше такую схему выбрать для помещений небольшой площади.

При комбинированной системе возможно скомпенсировать охлаждение труб, поскольку трубы располагаются параллельно, благодаря чему движение тёплого и охлаждённого теплоносителя одинаковое. Такой вариант укладки лучше начинать от внешних либо наиболее прохладных стен помещения.

Инструменты и стройматериалы для заливки

Перепад на маяках не должен превышать 5 мм на разных участках

Напольные контуры могут заливаться любым раствором, изготовленным на основе цемента. Присутствие этого вещества необходимо по причине его прочности, водостойкости и высокой теплопроводности. Если использовать гипсовые смеси, они снизят эффект нагрева, поглотив выделяемую контуром энергию. Рекомендуется использовать пластификаторы, которые делают раствор прочнее, эластичнее и тягучее, благодаря чему обеспечивается заполнение всех неровностей и получается ровная гладкая поверхность. Потребуются следующие инструменты:

• масляный или лазерный уровень;

• перфоратор для изготовления отверстий в бетоне;

• миксер для замешивания растворов;
• длинное правило;
• ножницы, канцелярский нож;
• ножовка по металлу;
• молоток, зубило;
• широкие стальные шпатели;
• емкость для приготовления смесей;
• рулетка, угольник, стусло, маркер.

Пенофол будет отражать тепло в сторону комнаты – его укладывают под трубы теплого пола

Из строительных материалов, нужно приобрести:

• демпферная лента;
• утеплитель (пенофол, пенопласт, пенополистирол);
• полиэтиленовая пленка;
• монтажная сетка;
• маячковые профили или пятаки;
• саморезы, скобы;

• алюминиевый скотч;

• цемент, песок, гранитный отсев;
• фибра;
• пластификаторы;
• нейлоновые стяжки;
• щиты для хождения по контурам во время работы.

Рекомендуется делать бетонный раствор со щебнем, чтобы уменьшить усадку и повысить прочность плиты

При планировании работы нужно изначально определиться, что представляет собой бетон и раствор, в чем различия между ними, плюсы и минусы каждого материала. Раствор изготавливается из песка, цемента и различных добавок.

Заливка раствором осуществляется мокрым и полусухим способами:

• Мокрый способ наиболее простой в исполнении, так как в растворе содержится большой процент воды, он легко распределяется по основанию и без труда выравнивается. Минус в том, что плита немного усаживается и не отличается достаточной прочностью.
• Сухой способ предполагает приготовление густой смеси, которую трудно протаскивать по полу и придавать ей форму. Потраченные усилия того стоят, так как плита получается крепкая и без усадки. За счет этой технологии можно делать заливку тоньше, снижая расходы на строительство и давление на несущие конструкции здания.

Рассматриваем оба вариант сухой стяжки: деревянный и полистирольный

Чаще всего нам приходится выполнять монтаж греющего пола, работая с деревом. Современные технологии позволяют использовать для работ широкий спектр строительных и отделочных материалов на основе древесины.

Деревянная система теплых полов

Деревянная система самый распространенный .

Толщина материалов, используемых для опорного слоя должна чуть-чуть превышать диаметр трубы водяного контура. Можно использовать фанеру, ГВЛ, ЦСП, МДФ или ДСП. Укладывая полосы, определяемся с шириной в соответствии с шагом греющей трубы. Не обойтись нам в этом случае без демпферной ленты.

Опорный слой укладывается поперек несущих конструкций (лаги). На этот слой схематически наносим маршрут будущего водяного контура. Каждую трубу необходимо обложить опорными полосами с учетом расстояния, немного превышающего диаметр трубопровода. Там где водяная труба изгибается для поворота, опорные планки скругляются.

На рисунке показан слоеный пирог для деревянной системы теплых полов.

Между опорными рейками укладывается специальные пластины, распределяющие тепло. В конструкции таких пластин имеется специальный паз, в который точно укладывается труба водяного контура. В результате чего достигается максимальное прилегание трубы к пластины. Эффект теплоотдачи в этом случае значительно улучшается.

• древесина (паркетная доска, ламинат или обычная доска) должны иметь сертификацию, рассчитанную для работы с теплыми полами;
• при желании использовать керамическую плитку в качестве финишного покрытия, не забудьте о дополнительном слое ГВЛ, крепящегося к нижнему слою конструкции.

Деревянная система обладает перед полистирольным вариантом исполнения преимуществами. Первое, что мы получаем – это достаточно прочная конструкция за счет установки опорных реек. Слоеный пирог достигает в этом случае толщины всего в 35 мм. Единственное, что осложняет работу, длительность и кропотливость монтажа всех элементов.

Полистирольная система теплых полов

Использование в качестве основных конструктивных элементов синтетических материалов позволяет нам работать с любыми типами жилых зданий и строений, в которых осуществляется монтаж водяных полов. Полистирольная система подходит, как для бетонных перекрытий, так и для деревянных конструкций. Основная особенность технологии ― возможность укладывать наборную конструкцию прямо на имеющие старые покрытия.

Рассмотрим, как осуществляется укладка водяного теплого пола полистирольного типа. Порядок действий в данном случае такой:

• чистая, подготовленная черновая поверхность покрывается полиэтиленовой пленкой толщиной 150-200 мкр. Пленка в местах стыков укладывается внахлест (10 см). Стыки заклеиваются монтажным скотчем;
• по периметру отапливаемого помещения на несущих стенах монтируется демпферная лента;
• поверх полиэтиленовой пленки можно укладывать профильный пенополистирол;
• сверху осуществляется монтаж трубы водяного контура и теплораспределительных пластин;
• на местах изгибов труб, где оканчивается пластина, делают под трубы подкладки из полиэтиленовой пленки;
• после укладки греющей трубы, необходимо всю конструкцию снова накрыть полиэтиленовой пленкой толщиной 100-200 мкр;
• поверх всей конструкции укладываются листы ГВЛ в два слоя. Общая толщина этого покрытия должна составляет не менее 20 мм.

В дальнейшем, как и в случае с деревянной системой, выбирается финишное покрытие, рассчитанное для взаимодействия с теплыми полами.

На заметку: заменить профильный полистирол можно обычным монтажным листовым пенопластом. Для этого вам нужно выполнить все действия в соответствии с основной технологией. Единственный плюс данного варианта, увеличенная жесткость и прочность сухой стяжки.

Существенное замечание: полистирольные системы не подходят для варианта отопления теплый пол, подключаемый к централизованной системе отопления. Чрезмерно высокая температура нагрева теплоносителя может негативно отразиться на состоянии пенополистирола.

Определяем, какую стяжку пола для теплого водяного пола выбрать

Правильно выполненная теплая стяжка является основанием пола, способным переносить нагрузку от установленной в помещении мебели и от ее передвижений

Строительный рынок предлагает следующие варианты составов:

• бетонный, состоящий из цемента, мелкофракционного наполнителя и модифицирующих добавок. Используется в ситуациях, когда требуется сгладить перепады высот. Отличается повышенной прочностью, приемлемой ценой;
• цементно-песчаный, приготовленный из цемента с песком, смешанных в определенной пропорции. Состав – самовыравнивающийся, то есть в процессе работ не участвуют дополнительные инструменты и приспособления. В результате стяжка теплого водяного пола приобретает горизонтальную поверхность;
• полусухой, отличающийся от других жидких смесей уменьшенным количеством воды. В рецептуре присутствуют специальные добавки и фиброволокно, повышающие прочностные характеристики и скорость твердения. После полного набора прочности не дает усадку.

Любой из рассмотренных композитов предохранит теплый пол от повреждений, выполняя при этом ряд функций:

• создание шумоизоляционной прослойки, позволяющей добиться повышенного уровня комфорта;
• распределение нагретого воздуха равномерно по площади помещения, что положительно влияет на температурный режим;
• планировку поверхности, которая должна иметь четкую горизонтальность для выполнения последующей отделки;
• формирование слоя с повышенной износостойкостью, предотвращающего повреждение элементов конструкции;
• выравнивание пола по высоте, необходимое для качественного выполнения дальнейших этапов работ.

В соответствии с технологией стяжка для системы теплого пола выполняется после завершения работ по монтажу труб

Монтаж стержневого тёплого пола

Монтировать инфракрасный стержневой пол — дело несложное, и под силу каждому. Рассмотрим установку данной модели на стяжку, как более трудоёмкого способа.

Работу следует начинать с определения места крепления терморегулятора, он должен располагаться доступно, чтобы проще было к нему протянуть кабель от мат и датчика. Идеально — рядом с выключателем. При монтаже пола во влажных помещениях, устройство выносится в другую комнату.

При желании, можно сделать схематичный чертёж, это упростит работу. Кроме того, хоть это и не запрещено, но нет необходимости в укладке мат под мебелью, на этом можно сэкономить.

Материал и инструментарий

Решив монтировать у себя стержневой пол, необходимо купить выбранную модель, в комплекте которой есть все компоненты для обустройства конструкции.

Помимо этого, нужно приобрести:

• подложку;
• термоусадочные трубки;
• терморегулятор;
• гильзы;
• провод для соединения, имеющий двойную изоляцию.

Из инструмента, следует запостись ножницами, кусачками, ножом, отвёрткой, скотчем. Понадобится и строительный фен, для прогрева термоусадочных труб.

Подготовительные работы

Первый этап работы заключается в подготовке чернового пола, который должен быть ровным. При наличии цементной поверхности её следует очистить и выровнять, в противном случае, необходимо сделать заливку бетонной стяжки.

После затвердевания раствора укладывается полиэтиленовая плёнка (для гидроизоляции) и утеплительный материал. Теплоизолятор не должен иметь фольгированный слой, поэтому идеальным будет изолон с отражающей стороной из полипропилена или лавсана.

Установка системы

Маты, предварительно нарезанные нужной длины, расстилаются на слой теплоизоляции, от стен на расстоянии 15 см. Они не должны накладываться один на другой, следует делать небольшой отступ между ними.

Изделие фиксируется к теплоизоляционному материалу при помощи скотча. Между собой полотна соединяются специальным проводом, он находится в комплекте.

Подключение

Подключение устройства состоит из нескольких этапов:

1. Установка терморегулятора на запланированном месте.
2. Соединение электрической схемы:
3. зачистка кабеля в местах разреза на 1 см;
4. установка контакта (он входит в комплект) на зачищенный конец кабеля, его следует хорошо зажать клещами;
5. соединение со вторым контактом — производится путём пропускания провода сквозь термоусадочную трубку, и подведение и фиксация его к клемме, предварительно с кабеля снимается изоляция;
6. прогревание феном термоусадочной трубки;

Таким образом, производится сборка всей системы.

• Размещение температурного датчика — его лучше устанавливать в гофротрубе. Для этого, в слое утеплителя делается углубление, в которое помещается гофра с датчиком внутри. От прибора протягивается кабель и подсоединяется к терморегулятору.
• Подключение мат. Провода идущие от стержневого пола соединяются с клеммами терморегулятора.

На этом, подключение стержневого тёплого пола завершено, и следует проверить его в работе. Система включается на несколько часов, возможно оставить пол включённым на сутки.

Финишное покрытием

Самым распространённым финишным покрытием для данного вида пола является плитка, хотя возможна укладка линолеума или дерева. Для её монтажа необходимо поверхность мат покрыть стяжкой — это цементная или эпоксидная смесь с добавками.

Толщина её слоя, плюс плиточный клей должна составлять не менее 2 см. Для придания прочности, рекомендовано на нагревательную конструкцию укладывать арматурную сетку, поверх которой заливать раствор. Включается система только после полного высыхания раствора.

Конструкция карбонового тёплого пола удобна в процессе монтажа и эксплуатирования. Главное правильно подобрать половое покрытие, которое бы сочеталось с данной системой.

Смеси для наливного пола

Рассмотрим, чем можно залить греющие элементы и пол под ними.

Цементно-песчаный раствор. Из-за наличия песка смесь обладает хорошей пластичностью и удобна в работе. Наиболее подходящая марка – М200. При большой нагрузке используют более прочные растворы: М250, М300. Если помещение влажное, то подойдёт цемент М400. Для укрепления цементной смеси можно добавить в состав фиброволокно.

Пропорции раствора для стяжки (по массе):

• М200 — вода/цемент/песок — 0,48/1/2,8;
• М300 — вода/цемент/песок — 0,4/1/2,4.

Бетон из ПГС. Цементный раствор на песчано-гравийной смеси — это классический бетон. При устройстве теплых полов его можно использовать для заливки черновой стяжки. Получится крепкое и недорогое основание.

Расход материалов для бетона марки М300 будет: 1/5,6 — на один кг цемента М400 берут 5,6 кг ПГС (4й группы с содержанием гравия 60-65%).

Бетон из отсева. Отсев – это мелкофракционный щебень, который пропустили через сито (величина частиц до 10 мм). Он добавляется в смесь вместо песка. Неровности, характерные для частичек отсева способствуют укреплению стяжки. Однако это также усложняет укладку и затирку бетона.

Пенобетон. Отличительная особенность пенобетона – наличие в составе пенообразователя. Это делает материал ячеистым (у него появляется большое количество замкнутых пор). Он обладает повышенными звуко- и теплоизоляционными свойствами, весит меньше обычного бетона и демонстрирует большую прочность. При необходимости его можно легко сверлить.

Керамзитобетон. Керамзитобетон похож на обычную цементную смесь, но вместо тяжёлого щебня в него добавлены вспученные глиняные гранулы. Благодаря этому материал получается более тёплым и лёгким. Но керамзитобетон хрупок, и его нельзя использовать для заливки поверхностей, которые будут активно использоваться. Т.е. керамзитобетон используют для устройства стяжки под теплый пол.

Подробнее о устройстве чернового пола из раствора с керамзитом показано в видео уроке.

Самовыравнивающиеся смеси (самонивелиры). Самонивелир позволяет получить ровную поверхность с меньшими трудозатратами. Можно использовать как для залива основания под теплые полы, так и для верхней стяжки, на которую ляжет половое покрытие. Этот материал стоит немного дороже остальных. Использовать можно, например, Церезит  (Ceresit) CN 176, Ровнитель цементный Юнис (Unis) Горизонт.

Гипсовый раствор. Для заливки полов не применяется!

Преимущества и недостатки

Тёплые инфракрасные полы стержневого типа обладают множеством плюсов, и это не случайно, ведь при их разработке были учтены все недочёты других отопительных устройств, хотя минусы всё же присутствуют.

Предлагаем ознакомиться со статьей где подробно раскрыты преимущества всех видов теплых полов и их недостатки.

Смотрите видео

Плюсы

Основные преимущества стержневых полов, они:

• пожаробезопасность — не перегреваются, и способны выдерживать температуру до 60 градусов;
• влагостойкость — можно устанавливать в ванне или на лоджиях;
• экологичны — все компоненты, входящие в состав конструкции, изготовлены их экологически чистого материала;
• совместимость с различным половым покрытием — можно сочетать с плиткой, линолеумом, ламинатом;
• экономичны в плане потребления энергоресурсов — мощность карбоновых устройств 87 Ватт на 1 метр погонный, что даёт экономию энергии до 30%;
• обладают саморегулирующимися свойствами — это позволяет устанавливать нужный температурный режим;
• несложность монтажа — справится даже не профессионал;
• безопасность — не влияют на здоровье человека, так как отсутствует электромагнитное излучение;
• имеют небольшой вес — создают малую нагрузку на перекрытия;
• не подвержены коррозии.

Кроме того, инфракрасные карбоновые полы пригодны для установки в помещениях со сложной планировкой и под тяжёлой мебелью.

Минусы

Недостатки стержневых конструкций:

• прежде чем устанавливать карбоновые полы, необходимо демонтировать бетонное основание;
• запрещена фольгированная подложка, так как под воздействием щёлочи происходит разрушение алюминия, а это приведёт к сбою в работе;
• короткий срок службы — около 10 лет;
• высокая цена, в сравнении с другими греющими полами;
• сложность проведения ремонтных работ, так как установка осуществляется в стяжку или на клей.

Как видите, отрицательные стороны у карбоновых полов есть, и их стоит учитывать при выборе модели и её монтаже.
