Складной мобильный рабочий верстак своими руками

Разновидности конструкций

Приспособления делятся на следующие типы:

Мобильный.

Представляет собой небольшой стол с тисками и весом до 30 кг.

Нижние опоры такой конструкции лучше изготавливать из металлического материала, поскольку это придает верстаку дополнительную устойчивость.

Пример мобильного верстака

Данное приспособление предназначено для ремонта маленьких деревянных заготовок.

Стационарный.

Довольно простое в изготовлении приспособление. Чаще всего используется для обработки больших деревянных изделий.

Схема стационарного верстака

Составной.

Элементы такой конструкции соединяются крепежными болтами.

Удобство данного рабочего стола состоит во взаимозаменяемости отдельных элементов.

Составной верстак

Изготовление составного верстака таит в себе определенную сложность.

Особенности конструкции верстака

Многие специалисты сравнивают рабочий верстак с письменным столом, так как обе конструкции предназначены для проведения самых различных работ. Самодельный верстак может быть представлен самой различной конструкцией. Чертежи определяют наличие следующих элементов:

1. Большая часть нагрузки передается на несущую конструкцию, представленная сочетанием рамы с ножками. Изготавливается она в большинстве случаев из металла.
2. Столешница верстака представлена массивным материалом с большой толщиной, за счет чего поверхность может выдержать сильные удары молотком. При изготовлении применяется сталь или дерево большой толщины.
3. Тумба. В гараже хранятся самые различные вещи. Конструкция верстака предусматривает наличие тумбочки, которые размещены по сторонам. Они могут быть представлены полками или ящиками. Хранится в них могут запчасти и инструменты.
4. Дополнительная полка. Размеры верстака могут быть самыми различными. Как правило, в нижней части располагают полку, на которой можно хранить различные детали и механизмы больших размеров.

Конструкция настенного верстака

Высота слесарного верстака выбирается с учетом роста мастера и того, какие именно работы будут проводится. Кроме этого, не стоит забывать о том, что рабочее место должно хорошо освещаться. Для этого проводится установка стационарной лампы освещения. Лучше всего выбирать конструкцию, которая может менять свое положения, так как во время работы устройство не должно ослеплять или создавать отблески.

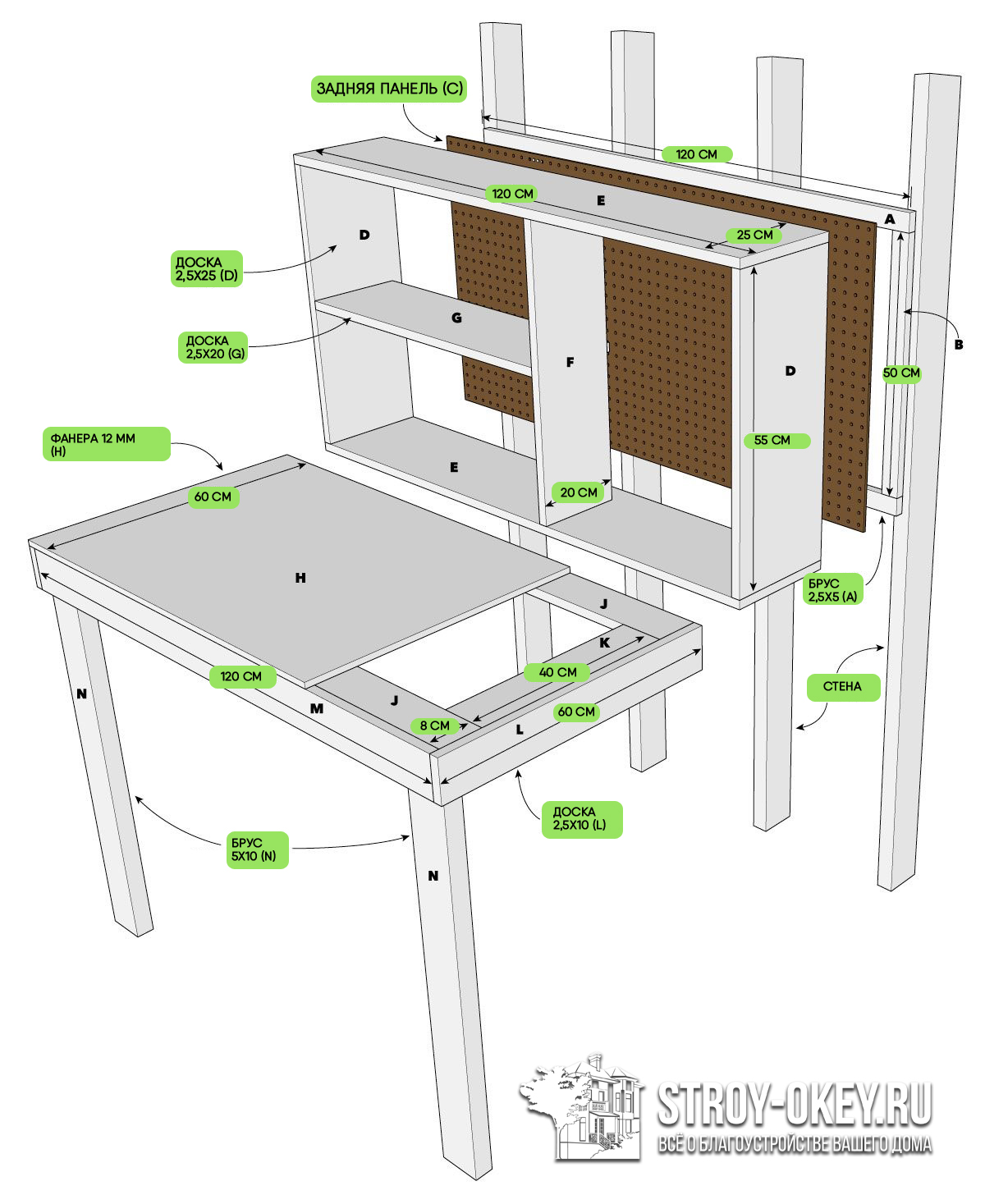

Как сделать складной верстак своими руками для крепления на стену

При наличии места на стене и нежелательности установки стационарного верстака на полу можно использовать предложенный мастер-класс и смонтировать своими руками стол-верстак с откидной столешницей. Фактически это подвесной шкаф с несколькими отсеками внутри. В рабочем положении – с опущенной столешницей – отсеки доступны, поднятая панель закрывает их от пыли и посторонних взглядов.

Таблица 4. Список материалов

Таблица 5. Раскрой деталей

Чтобы правильно выполнить последовательность, рекомендуем посмотреть видео – как сделать верстак своими руками из дерева.

Последовательность действий

Сборка выполняется без склейки деталей, но при желании это можно сделать. Если используется брус из сосны, лучше засверлить отверстия для саморезов. Дюбели в стене крепятся в зависимости от ее материала, для сверления отверстий используется обычная дрель или перфоратор. Все элементы перед окончательной сборкой проверяют на прямоугольность.

Важно: если планируется крепить верстак на перегородку, необходимо уточнить ее нагрузочную способность. Лучше монтировать рабочий шкаф на капитальную стену (кирпич, бетон, блоки).

1. Собирают стенную рамку и крепят ее к стене дюбелями. Монтируют на готовую рамку перфорированную фанеру (панель).
2. Собирают раму стеллажа. Для удобства сборки элементы скрепляют струбцинами.
3. Закрепляют раму стеллажа на настенной раме с помощью винтов.
4. Собирают каркас столешницы и прикрепляют к нему столешницу.
5. Петлями крепят ножки верстака к столешнице и саму столешницу к стеллажу. Перед прикреплением ножек к столешнице устанавливают предохранители, не позволяющие ножкам отклоняться вперед от вертикального положения.
6. Монтируют в стеллаже распорку и полку.
7. Устанавливая деревянные, пластиковые или металлические штифты в отверстия перфорированной доски, можно размещать на ней в произвольном порядке любые ручные инструменты небольшого веса.

Для большего удобства можно прикреплять к ней специальные планки, емкости, монтировать на полки или под ними рейлинги с крючками и держателями.

Проектирование верстака

Высоту приспособления необходимо соотносить с собственным ростом. При среднем росте человека (170 см) рационально изготовить верстак высотой 90 см. За таким столом будет очень удобно работать.

Комплектация верстака для дома выбирается с учетом тех работ, которые планируется на нем производить. В привычном понимании верстак должен иметь упоры, углубления на рабочей поверхности для различных деталей и тиски.

При проектировании конструкции необходимо учитывать, какая рука у мастера является ведущей – левая или правая.

Проект простого одноместного верстака

Габариты верстака по большей части зависят от размеров помещения. Установлены следующие стандартные размеры рабочего стола: 2×1 м.

Лучше располагать конструкцию возле окна. Необходимо предусмотреть и дополнительные источники освещения. Неподалеку от верстака нужно оставить место для розеток.

При возможности установите верстак возле окна

Используемый материал

Чтобы сделать верстак в гараж своими руками используются два материала: дерево и металл. Разница между этими конструкциями будет заключаться в надежности и устойчивости к различным силовым и механическим воздействиям. В этом отношении верстак из металла будет значительно выигрывать у деревянного. Существуют и другие моменты, о которых следует упомянуть:

Металлическую конструкцию сложно сделать своими руками, потому что потребуется проведение сварочных работ, а также необходимо иметь навыки работы с металлом. Обрабатывать железную заготовку также довольно нелегко. Поэтому, чтобы изготовить рабочий стол такого типа своими руками, понадобится специальное оборудование и специфические знания.
Совсем другое дело – дерево. Чтобы сделать для гаража деревянный верстак своими руками, необходим будет только стандартный набор домашнего инструмента – болгарка, отвертка, электрический лобзик, молоток и т. д

Можно даже воспользоваться только ручной ножовкой, но работа в этом случае немного усложнится.
Если взять во внимание эксплуатационные и технические аспекты рабочего стола, изготовленного из того или иного материала, то здесь необходимо выделить большой вес металлического изделия и довольно небольшую прочность деревянного верстака. Идеальным вариантом было бы совмещение двух этих материалов в одном изделии, например, верстак сделать из древесины, а его столешницу накрыть тонким слоем железа

В этом случае даже использование тисков и других подобных приспособлений не сможет причинить ему вреда.

Таким образом, комбинирование материалов является идеальным решением для изготовления верстака в гараж своими руками. Однако, если рабочий стол будет использоваться не слишком часто, а время от времени, то лучше всего обойтись полностью деревянной конструкцией.

Подготовительные работы

При оборудовании гаража своими руками очень важно правильно выбрать место, где будет установлен верстак. Лучшим вариантом будет считаться часть гаража, где имеется хорошее освещение и оборудованы электрические розетки

Необходимо учитывать и такой момент, как направление естественного освещения. Свет должен падать с левой стороны или прямо. В этом случае рабочая поверхность будет всегда освещена.

Длина столешницы должна быть такой, чтобы на ней с легкостью размещались инструменты и крупные детали, которые требуются для работы. Ширина ее не должна быть больше 50 – 60 см. Это позволяет дотягиваться без труда до противоположного края. Одна сторона может быть оборудована для работы с электрическим режущим инструментом: циркулярной пилой, лобзиком и т. п. С этой целью закрепляют дощечку таким образом, чтобы она выступала за край верстака на 200 – 300 мм.

Также перед тем как сделать верстак в гараже своими руками, необходимо уточнить еще один параметр – его высоту. От того, насколько правильно она будет определена, зависит удобство осуществления работ. Чтобы определить высоту, необходимо встать прямо, согнуть в локтях руки и мысленно облокотиться на воображаемый стол. Расстояние между полом и согнутыми руками будет являться идеальной высотой для будущей конструкции.

Необходимые инструменты и материалы

Чтобы сделать верстак в гараж, потребуются следующие инструменты:

• болгарка, имеющей шлифовальный диск и круг для резки металла;
• уровень;
• шуруповерт;
• дрель;
• сварочный аппарат и электроды;
• рулетка;
• электролобзик для раскроя фанеры.

Материалы:

• уголок толщиной 4 мм;
• стальная полоса толщиной 4 мм;
• стальной лист, необходимый для изготовления держателей для ящиков толщиной 2 мм;
• фанера для изготовления задних, боковых стенок стола и ящиков толщиной 15 мм;
• шурупы;
• анкерные болты;
• труба квадратная толщиной 2 мм;
• стальной лист, который будет использоваться для столешницы, толщиной 2 мм;
• деревянные доски для столешницы толщиной 50 мм;
• направляющие для ящиков стола;
• саморезы по металлу;
• краска по металлу и дереву.

Конструкция, изготовленная из этих материалов, будет надежной и очень прочной. Доски будут использоваться для ниш и полок, а стальные полосы понадобятся, чтобы создать бортики на поверхности стола.

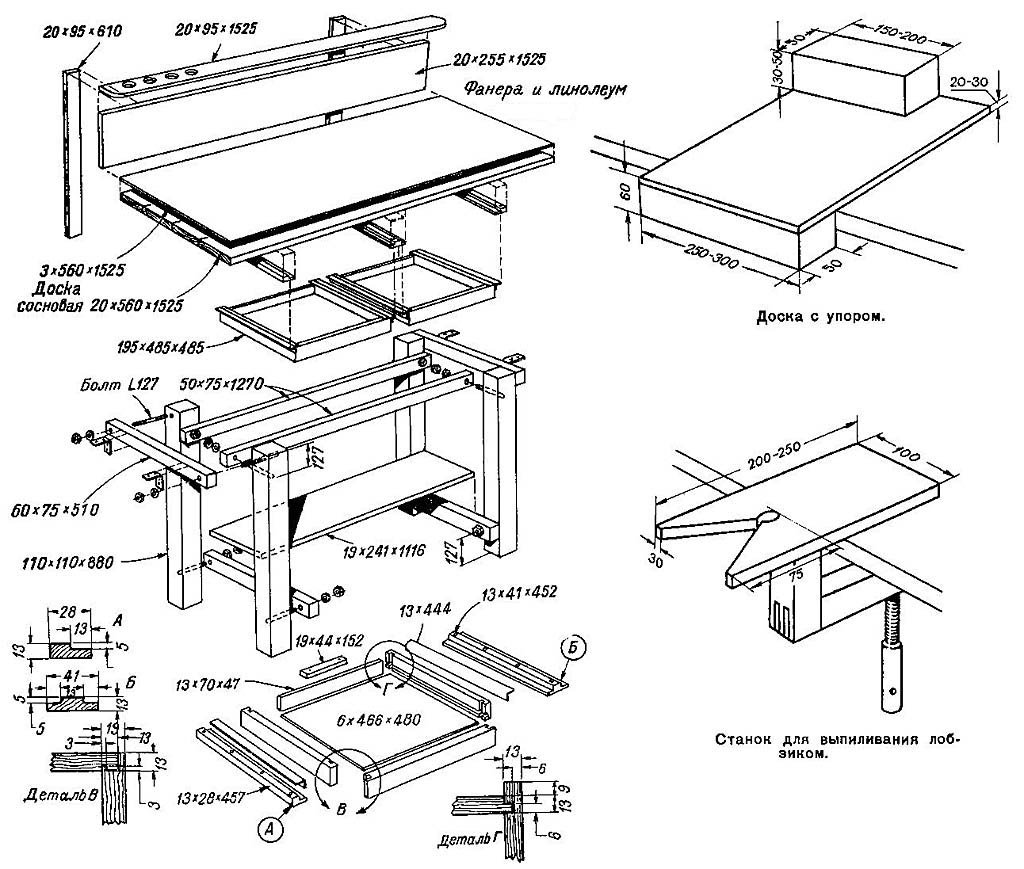

Домашний универсал

Дома занимаются более мелким, но кропотливым техническим творчеством: пайкой, моделизмом, часовым делом, художественным выпиливанием из фанеры и т.п. Для мелкой тонкой работы пригоден универсальный верстак, чертежи которого и приспособлений к нему даны на рис. Стойкость рабочей поверхности и ее вибропоглощение в данном случае не так важны, как ровность, гладкость и некоторая адгезия («прилипаемость» деталей), поэтому столешница покрыта линолеумом. Слесарные тисочки к данному верстаку нужны небольшие, с винтовым зажимным креплением.

Универсальный домашний вертстак

Еще о фанере

Вообще-то работать с металлом «по-грубому» на фанере нежелательно, т.к. она неплохо «отзванивает». Если же подушка доски слесарного верстака делается все-таки из фанеры, то к ее исподу нужно приклеить на ПВА раму (обрамление) тоже из фанеры, см. рис. Верхнюю (рабочую сторону) тогда желательно покрыть сначала линолеумом без подкладки, а уж по нему класть сталь.

Изготовление верстачной доски из фанеры

Конструкция и монтаж верстака

Тем, кто решил смастерить универсальный верстак в гараж собственноручно, необходимо прежде всего определиться с параметрами будущей установки, с ее комплектацией, то есть сделать подробный схематический план со всеми полочками, высотой крышки и размерами самой столешницы.

Затем приобрести необходимые инструменты и материалы, такие как:

• сварочный аппарат, болгарка, электродрель;
• рулетка, строительный уровень и кисти для покраски;
• металлические уголки, профили, листы и полоски (с толщиной от 3мм и более);
• сухие доски и антисептические смеси для обработки по дереву;
• потребуется еще дополнительно краска по металлу и грунтовка.

Сооружать каркас для верстака в гараже следует с нарезания деталей-заготовок при помощи болгарки, которые были заранее заготовлены и размечены в соответствии с требуемыми размерами. Затем потребуется определиться со способом скрепления деталей. Это может быть либо резьбовое соединение с помощью крепежных элементов, либо сварное. Последнее соединение весьма устойчивое и применяется в основном для слесарных верстаков, а резьбовое − чаще всего используется для столярного небольшого верстака, так как оно более мобильно и комфортабельно.

Для придания каркасу жесткости используются металлические уголки, которые привариваются на задние ножки столешницы внизу и на высоте 10 см от пола. Для большей устойчивости конструкции можно прикрутить ножки стола к полу.

После того, как каркас будет установлен, можно начинать делать элементы столешницы. Для этого сооружают рамку из металлического уголка, которая должна быть по ширине и длине на 15-20 см больше, чем основа каркаса. Далее рамку приваривают к каркасу и с помощью саморезов с потайной шайбой фиксируют на нее доски под столешницу.

Сборка верстака для гаража своими руками

Стол в гараж можно изготовить своими руками при соблюдении основных рекомендаций. Весь процесс можно разделить всего на несколько шагов:

1. Проводится раскройка имеющегося материала. Труба и стальной уголок могут применяться для получения несущей конструкции. Гаражный верстак с металлическим каркасом может выдерживать существенное воздействие.
2. Для того чтобы рабочий стол слесаря обладал требуемыми размерами нужно проводить изменение размеров согласно чертежам.
3. Начать работы можно с изготовления силового каркаса. Для начала проводится создание несущего элемента, который сверху устанавливается еще один несущий элемент, на который фиксируют стальной лист. Сварить верстак можно самостоятельно при применении сварочного препарата.
4. Несущий элемент дополнительно армируется стальными трубами. Они выполняют роль ребер жесткости.
5. Стол для слесарных работ устанавливается на ножках. Этот элемент конструкции также приваривается к основанию. Рекомендуемая длина применяемых элементов составляет около 900 мм. Между ножками проводится приваривание силовых перемычек. Они позволяют существенно увеличить жесткость и устойчивость механизма.
6. После создания несущего элемента можно приступить к созданию ящиков, в которых будут храниться инструменты и детали. Стол для гаража своими руками изготавливается под конкретные задачи. Количество ящиков и их размеры могут существенно отличаться. Для создания этого элемента применяется стальная труба. Каркас ящиков усиливается металлическим швеллером, который становится ребрами жесткости.
7. Следующий шаг заключается в изготовлении несущего каркаса, который подходит для создания столешницы. Каркас должен быть весьма прочным, так как на него придется высокая нагрузка. За счет применения трубы из толстого металла верстак получается прочным и надежным.
8. После создания несущей конструкции проводится ее дополнительной укрепление. Для этого проводится приваривание кронштейнов к боковым сторонам. Посредине каждого кронштейна просверливаются отверстия, которые применяются для крепления задней и других стенок.
9. Ящики могут иметь стенки из фанеры. За счет этого верстак становится более легким. Крепление боковых сторон проводится при помощи саморезов. Рекомендуется создавать ящики различных размеров, за счет чего существенно расширяется функциональность устройства. В интернете встречаются различные варианты расположения ящиков, наиболее подходящий вариант подбирается в зависимости с предпочтениями.
10. Со внутренней стороны конструкции создаются отверстия, предназначенные для фиксации направляющих, по которым будут перемещаться ящики.
11. В рассматриваемом случае при изготовлении стола применяется доска. Она укладывается на ранее подготовленный каркас, где затем фиксируется. Зачастую поверх деревянных досок укладывается металлическая пластина, предназначенная для защиты дерева от воздействия окружающей среды.
12. Все швы следует тщательно зачистить. Для этого может применяться шлифовальная машинка и напильник. При наличии необработанных швов велика вероятность получения травмы. При обработке швов могут обнаружиться проблемы, связанные с появлением трещин и других дефектов.
13. Поверхность применяемой древесины должна хорошо быть зашлифованной. За счет этого создается ровная поверхность, которая идеально подходит для размещения стального листа. Деревянные листы должны крепиться надежно, так как в противном случае при оказании нагрузки лист будет ходить или прогибаться.
14. Крепление металлического листа должно проводится при применении скрытых саморезов. Это связано с тем, что сварочные работы могут стать причиной воспламенения ранее применяемого дерева. Применяемый лист должен быть окрашен с обоих сторон, за счет чего существенно увеличивается срок службы верстака.

В последнее время большой популярностью пользуются схемы, которые позволяют менять высоту расположения определенной части конструкции. Высота верстака в гараже выбирается с учетом того, какие именно работы будут проводиться.

Как изготовить стойку для дрели?

Изготовление мини-сверлильного станка своими руками не требует высокой квалификации, но очень расширяет сферу применения обыкновенной электродрели. К тому же станок получится значительно дешевле покупного, а комплектующие можно позаимствовать от ранее использовавшихся устройств.

Изготовление стойки из дерева займет совсем немного времени и не потребует каких-то специальных материалов и инструментов:

• деревянные бруски либо доски не тоньше 20 мм;
• мебельные направляющие;

• металлический пруток с резьбой для суппорта;
• крепеж для деревянных деталей (шурупы, клей);
• наждак.

Инструменты:

• ножовка;
• тиски;
• набор отверток;
• электродрель.

Изготовление стойки из металла требует немного больших затрат времени и материалов, поэтому необходимо осветить его чуть подробнее.

Предлагаемая стойка из металла более универсальна, чем изготовленная из дерева, и включает в себя:

• несущую станину;
• направляющие стойки дрели, к которым ее крепят и перемещают по вертикали;

• ручку вертикальной подачи инструмента;
• дополнительные узлы для удобства применения.

Тумбочка под инструменты в гараже

Эта тумбочка будет служить как для выполнения самых различных работ, так и для хранения инструментов. Она займет в гараже совсем немного места, а если постараться, то ее радующий глаз внешний вид будет украшать помещение.

Вначале необходимо составить план-схему такой тумбочки. Можно выбрать предлагаемый вариант, а можно на его основе сконструировать собственный с учетом всех личных пожеланий к устройству рабочего места.

Для начинающего столяра будет полезным сооружение тумбочки для хранения рабочего инструмента. Это позволит и приобрести необходимый опыт столярных работ, и смастерить необходимую для полноценной работы мини-мастерскую, которая будет умещаться в небольшом деревянном ящике.

Предлагаемая тумбочка для инструмента в данном случае представляет собой небольшой напольный шкаф. Внутри он оборудован гнездами для хранения различных инструментов, а снаружи имеет верстачную доску. Она делается из фанерной плиты или досок толщиной 20 мм. Верстачную доску необходимо тщательно отфуговать и оторцевать.

Тумбочка под инструменты оснащена двумя ящиками: один навесной на дверце, другой выдвижной — количество ящиков и их функциональность могут быть любыми в зависимости от потребностей. Сверху тумбочка оборудована откидной крышкой в виде ящика. Крышка присоединяется к каркасу петлями. В рабочем положении ее можно откидывать и опирать о стену или же можно оснастить ее удерживателями, чтобы она самостоятельно оставалась в заданном положении. В нерабочем состоянии крышка будет просто опускаться, и закрывать тумбочку.

Для изготовления каркаса тумбочки нужно использовать либо бруски, либо доски сечением 1,5 X 2 см. Облицовывать изделие можно фанерой или древесной плитой.

Устройство для содержания в тумбочке инструментов делается по своему усмотрению.

Как видно на фото, эта мебель для гаража либо окрагивается краской, либо оклеивается пленкой. Можно использовать прозрачную отделку, но для этого потребуется более кропотливая столярная подготовка изделия.

Внутренняя отделка, может быть простой, достаточно будет лишь тщательно и неоднократно проолифить детали изнутри или же окрасить лаком или краской светлого цвета.

Материалы для сборки верстака. Общая стоимость верстака.

Для сборки верстака потребуется совсем не много материалов общей стоимостью от 3 до 3,5 тысяч рублей, в зависимости от места приобретения. Для справки будут указаны цены из магазина Леруа Мерлен, подмосковного региона.

Пиломатериалы

Брусок строганный 30х40х2000 хвоя – 1 шт. (68 руб.)
Доска строганная 40х96х3000 хвоя – 5 шт. (1610 руб.)
Доска строганная 20х96х3000 хвоя – 4 шт. (620 руб.)
Раскладка 14х14х2100 хвоя – 1 шт. (70 руб.)

Крепёж

Болт с гайкой и двумя шайбами M8x100 – 16 шт. (416 руб.)
Саморезы гипсокартон-дерево 3.5х45 200 шт. – 1 коробка (147 руб.)
Саморезы гипсокартон-дерево 4.2х90 6 шт. – 3 упаковки (42 руб.)
Шкант мебельный 10х50, дерево, цвет бежевый, 30 шт. – 1 упаковка (47 руб.)
Уголок крепежный 40х40х40х1.5 усиленный – 4 шт. (52 руб.)
Клей ПВА влагостойкий D3 Tytan 200 г – 1 флакон (151 руб.)

Материалы и инструменты

Как ранее было отмечено, при желании можно изготовить верстак своими руками. Верстак может изготавливаться из уголка или из профильной трубы, все зависит от конкретного чертежа.

Необходимые инструменты для выполнения сборки и обработки применяемых материалов:

Уровень. Для того чтобы проводимые работы были точными, то устройство должно быть расположено горизонтально.
Обработка металла выполняется стандартной болгаркой. Это инструмент также потребуется для шлифовки поверхности, для чего достаточно провести замену диска.
Соединение всех элементов проводится при применении сварочного аппарата. Сварочный шов характеризуется высокой жесткостью и надежностью. На сегодняшний день сварка применяется крайне часто, так как многие могут приобрести компактный сварочный аппарат.
Для измерения могут использоваться рулетка или жесткая линейка

Важно соблюдать все размеры, так как от точности конструкции зависит ее устойчивость и другие эксплуатационные качества.
Некоторые элементы можно соединять при применении шуруповерта. Для соединений применяются саморезы по металлу.
В некоторых случаях для создания верстака требуется несколько листов фанеры

Изменить форму можно при применении электрического лобзика.
Для работы с материалами требуется и дрель. Она позволяет получать требуемые отверстия в металле и дереве.

Требуемые материалы следующие:

1. В качестве основного материала применяется уголок из стали. Толщина стенки должна составлять 4 мм, за счет чего конструкция обладает высокой устойчивостью к механическому воздействию.
2. Труба квадратная 60 мм на 40 мм. Толщина применяемого металла составляет 2 мм.
3. Уголок, который имеет размеры 40 мм на 40 мм.
4. Стальная полоса с толщиной 4 мм и требуемым размером для создания столешницы.
5. Стальной лист небольшой толщины, который требуется для создания боковых сторон конструкции.
6. Деревянные доски для создания стеллажа.
7. Фанера, которая применяется при создании ящиков.
8. Шурупы для фиксации разъемных элементов.
9. Направляющие, высокой прочности для ящиков.
10. Краска, которая применяется для защиты дерева и металла.

Функциональный верстак

После нахождения всего необходимого можно приступить к непосредственному проведению работ. Стоит учитывать, что рассматриваемые материалы подходят для создания довольно внушительной по размерам конструкции. За счет больших габаритов на одной стороне слесарного стола можно разместить тиски, на другой инструменты.
