Деревянная стремянка своими руками

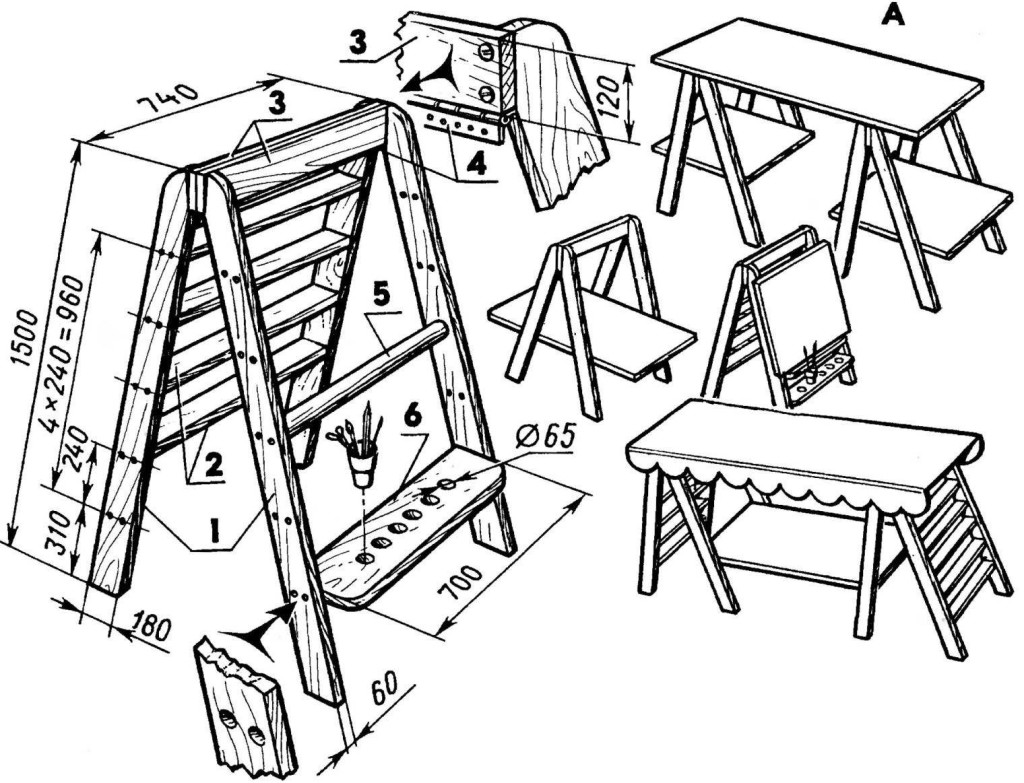

Многофункциональный вариант

Бывает, что стремянка, будучи безусловно полезным приспособлением, большую часть своей «жизни» простаивает. Но своими руками можно соорудить стремянку, сфера применения которой будет намного шире, чем обычно. Стол, мольберт, беседка и кровать – вот, что может быть сделано с помощью конструкции, описываемой ниже.

Итак, для изготовления опор берут полутораметровые доски, толщиной 60 мм, шириной 180 мм. Ступени тоже делаются из досок. В опорах нужно выбрать пазы для крепления ступеней. Подпорка оборудуется перекладиной, для возможности ее перестановки сверлятся дополнительные отверстия. Особенностью данной конструкции является шарнирное соединение. Края опорных досок отпиливают под нужными углами, к верхним концам прикручивают упорные доски. Нижние края этих досок соединяет рояльная петля. При такой конструкции стремянке не нужны дополнительные приспособления, предохраняющие ее опоры от разъезжания. Рояльная петля с упорными досками гарантированно удержат разложенную стремянку в рабочем положении. Чертеж лестницы содержит также схематичные чертежи конструкций, получаемых на ее основе.

Лестница из профильной трубы своими руками: выбор профиля и сборка

Там, где нужна надежность и долговечность, всегда присутствует металл. Причем чем металл массивнее, тем он прочнее. Однако при проектировании и сборке лестниц избыточная массивность может сослужить плохую службу.

А вместо изящной и прочной конструкции на выходе будете иметь массивную, неподъемную и весьма угловатую лестницу, в которую придется еще вложить финансы для приведения этого изваяния к какому-либо приемлемому варианту. Во избежание лишних трат, и изначального нахождения золотой середины в решении вопроса нами подготовлена вот эта инструкция.

Проектирование лестниц – ответственное дело для увлечённых людей

Сделай сам лестницу-стремянку: составляем чертеж

Прежде чем, покупать необходимые материалы и приступать к сборке стремянки, нужно правильно составить чертеж. Этот этап даже более важен, чем сам процесс изготовления лестницы. Ведь именно от точности и правильности проекта зависит то, насколько удобным получится ваше изделие.

Размеры лестницы зависят от того, для каких целей вы собираетесь ее использовать. Так, если самодельная стремянка нужна вам для сбора фруктов или беления потолка, то она должна быть высокой, а вот для того, чтобы прикрутить лампочку или снять с полки книгу хватит конструкции небольшого размера.

Какие параметры нужно определить, чтобы составить чертеж:

Высота стремянки – это первый параметр, с которым вам необходимо определиться. Здесь все зависит от назначения данного изделия. Для стремянок, которые будут использоваться в помещении или в саду, оптимальной считается высота в пределах 150-170 см. Дело в том, что со стремянки такого размера вы спокойно сможете дотянуться до потолка, даже не залезая на последнюю ступеньку, этой высоты хватит и для комфортной обрезки плодовых деревьев. Стремянки большего размера неудобно переносить и ставить.
Ширина ступеней тоже имеет большое значение. Человеку должно быть легко подниматься и спускаться по лестнице, поэтому так важен этот параметр. К тому же стремянка нужна не для передвижения, а для работы на ней. Поэтому идеальной шириной ступеней можно считать размер от 30 до 45 см.
Количество ступеней на стремянке определяется вашим желанием. Однако не забывайте, что по конструкции должно быть легко перемещаться, поэтому разлет между ступенями не должен превышать 25 см. Количество ступеней может варьироваться в зависимости высоты стремянки и ширины раздвижения ее ножек.
Длина всех ступенек на одной стремянки разная. Так как, такая конструкция имеет форму усеченной пирамиды, последняя нижняя ступенька всегда будет выше верхней. Например, нижняя ступенька может быть равна 54 см, а верхняя 34, все ступеньки расположенные между ними будут уменьшаться снизу вверх.

Определившись с размерами стремянки нужно лишь составить ее чертеж. Немного попрактиковавшись, вы без труда сможете самостоятельно справиться с этой задачей.

Двухмаршевая лестница на тетивах: сборка и установка конструкции

Укрепление тетив двухмаршевых лестниц можно произвести аналогичным способом. На площадочную балку необходимо закрепить центральную опорную балясину, в которую будут вставляться внутренние тетивы восходящего и нисходящего маршей.

Также тетивы можно укрепить болтами к ее боковым граням. А пристенные тетивы тогда должны крепиться гвоздями к стене.

Второй вариант представляет собой крепление двух стоек уменьшенного сечения на площадочную балку. В одну из них нужно врезать шипом тетиву восходящего марша, а в другую — тетиву нисходящего марша.

Чаще всего для создания тетив используют модифицированную древесину (клееные доски), а все врезки производятся с применением клея.

Необходимо учитывать, что узлы лестницы на деревянных соединениях могут привести к скрипу и постепенному расшатыванию узлов. Поэтому, если у мастера нет достаточного опыта в столярных работах, для осуществления соединения тетив рекомендуется применять металлические стяжные изделия, которые способны зафиксировать узлы стыкований на весь срок эксплуатации конструкции.

Лестница на тетивах представляет собой такой вид конструкции, которая предполагает монтаж проступей в пазы тетивы на глубину 20-25 мм. Прорезание этих пазов обычно происходит методом выдалбливания, вырезания или с помощью фрезы.

Различают следующие виды ступеней:

врезные,
вставленные в пазы;
вставленные в сквозные пазы, заранее выдолбленные в тетиве. Они могут быть с подступенками и без них.

При установке криволинейной лестницы натяжные болты, которые располагаются на линии ее изгиба, следует также изогнуть. Таким образом, они будут находиться параллельно передней грани проступи. При этом гайка болта будет располагаться перпендикулярно тетиве лестницы. В результате гайка врежется в лестничную тетиву, а отверстие на другой тетиве может быть замаскировано с помощью декоративной вставки.

Видео «Изготовление лестниц на тетивах» поможет вам лучше справиться с этой задачей:

Как собрать большую стремянку

Для того чтобы сделать лестницу из доски своими руками, нужно подготовить следующие инструменты:

ножовку по дереву;
метровую линейку;
дрель;
молоток.

Из материалов понадобится брусок 50х30 мм. Из него будут изготовлены как стойки, так и ступеньки лестницы. Общая длина бруска должна составлять около 13-14 м. Специализированные компании обычно продают пиломатериалы стандартной длины в 6 или 12 м.

Поэтому, скорее всего, придется приобрести три бруска в 6 м. Но остатки в последующем в хозяйстве наверняка пригодятся. Иногда деревянные стремянки собирают не из бруса, а из доски 25х80 мм. В этом случае также придется приобрести три штуки.

Помимо пиломатериалов для сборки деревянной стремянки своими руками нужно будет купить разного рода доборные элементы (болты, спицы, уголки, шарниры, клей и пр). Перед началом выполнения работ брус или доску следует тщательно обработать антисептиком.

Эскиз стремянки

Перед тем как приступать к сборке, конечно же, нужно разработать чертеж будущей складной лестницы. При этом следует учесть то, что сверху она должна быть уже, а снизу — шире. Это придаст конструкции устойчивость.

Можно также не заморачиваться с разработкой схемы и найти готовую в интернете. Либо воспользоваться чертежом, представленным на рисунке ниже. Далее, будет дано описание сборки именно такой лестницы.

Как сделать тетивы и ступени

Стойки деревянной стремянки своими руками изготавливаются так:

От бруса отрезается четыре тетивы длиной 150 мм. Две из них будут поддерживать ступеньки, две пойдут на опорную часть стремянки.
В двух тетивах проделываются пазы глубиной 2 см и высотой 2.5 см на всю ширину бруса. Середина первого сверху паза должна располагаться на расстоянии в 12.5 см от верха тетивы. Следующих — с шагом в 29 см.
В двух стойках, предназначенных для опоры, делают по три таких же паза для перемычек. Одну располагают на высоте первой будущей ступени стремянки, вторую — на уровне последней и третью — посередине.

Те концы стоек, которые в дальнейшем будут располагаться сверху, следует скруглить, удалив острые углы. Нижние же края следует обрезать под таким углом, чтобы стремянка в развернутом виде была устойчивой, а затем оббить резиной. Провести эту операцию можно сразу, а можно и после сборки лестницы.

Ступеньки стремянки нарезают согласно чертежу. То есть в нашем случае их длина будет составлять 37, 42, 47, 52, 57 и 50 см. В каждой из ступенек нужно сделать шипы с обеих сторон толщиной 2.5 см и длиной 2 см.

Сборка рабочей части

На следующем этапе ступеньки вставляются в пазы стоек. Предварительно шипы можно промазать столярным клеем. Пазы в тетивах должны быть проделаны таким образом, чтобы шипы ступенек входили в них как можно плотнее. Иначе в последующем стремянка может разболтаться.

Забиваются шипы ступенек в пазы стоек с помощью молотка. После того как все ступеньки будут установлены на место, их закрепляют болтами с торца через тетиву.

Если стремянка собирается не из бруса, а из доски, действовать нужно немного по-другому. Сделать пазы в этом случае не получится. Для этого просто не хватит толщины доски. На таких стремянках ступени проще всего закрепить на прикрученные к тетивам стальные уголки с длинными полками.

Для того чтобы складная лестница получилась максимально надежной и долговечной, тетивы рабочей части можно дополнительно скрепить спицами. В этом случае под пазами высверливаются отверстия. После монтажа ступенек в них вставляются спицы и стягиваются по обеим сторонам болтами.

Сборка стремянки

После того как опорная и рабочая части будут собраны их нужно соединить друг с другом. Выполняют эту операцию при помощи шарниров с петлями или кронштейнов. На заключительном этапе внизу стремянки крепят сдерживающую цепь. Она не позволит опорной и рабочей части разойтись слишком широко.

Полезные советы для изготовления стремянки собственными силами

Собрать стремянку по готовому чертежу с размерами несложно – с этим справиться даже начинающий мастер. Но, существуют нюансы, узнать которые лучше заранее, чтобы не столкнуться с проблемами в процессе работы:

Размечая «ноги» стремянки, чтобы определить расположение ступенек, нужно также обозначить точки для их крепления.
На боковых частях лестнице, ближе к верхней ступеньке, будет неплохо закрепить два-три крючка. Они пригодятся, чтобы подвесить ведерко с краской, сумку с инструментами, корзинку для сбора урожая. Также наверху можно закрепить полый отрезок пластиковой или железной трубы, внутрь которого можно будет закладывать отвертку, карандаши и прочие мелкие вещицы, которые неудобно держать в руках, но и спускаться за которыми каждый раз сложно.
Чтобы ножки стремянки не разъехались, когда наверху находится человек, примерно посередине боковин нужно прикрепить ограничитель. В качестве него может быть использован ремень, толстая веревка или цепочка, которая не позволит стремянке раскрыться дальше, чем на свою длину.

Таблица №2. Варианты лестниц-стремянок

Вид, иллюстрация	Описание
Мини-стульчик	Вариант миниатюрной стремянки, высота которой обычно бывает 70-90 сантиметров. На такой конструкции можно работать как стоя, так и сидя. У стремянки-стульчика может быть две, три или пять ступенек, наверху – рабочая платформа, которая одновременно является и сидением.
Платформа-стойка	Такая стремянка имеет зафиксированную площадку сверху, довольно просторную для того, чтобы сверху длительное время работал человек. Обычно такие стремянки имеют высоту около 1,3 метра и их используют в ходе отделочных ремонтных работ. Хранить такую лестницу дома нецелесообразно, так как она не компактная.
Расставная односторонняя	Эта стремянка имеет ступеньки только с одной стороны, на другой расположена опорная перекладина для дополнительной жесткости. Это довольно легкая, компактная лестница, которую удобно использовать в быту. Но, стоит учитывать, что конструкция не отличается большой устойчивостью.
Расставная двусторонняя	Это более устойчивый и удобный вариант за счет того, что ступеньки расположены по обеим сторонам конструкции. Преимущество двусторонней стремянки в том, что на ней могут одновременно находиться два человека. Также вторую сторону со ступенями можно использовать, чтобы разместить инструмент или подвесить нужные предметы (к примеру, при поклейке обоев).
Перекатная стремянка	Это более массивная конструкция, для облегчения передвижения которой на ножках установлены фиксирующиеся колесики. Эта модель напоминает расставную одностороннюю лестницу, но обычно перекатная имеет большую высоту. Чтобы передвинуть лестницу, нужно поднять фиксаторы колес, а когда конструкция установлена на нужном месте, фиксаторы вновь опускаются, чтобы придать лестнице неподвижность.

Указанных вариантов и рекомендаций должно быть достаточно, чтобы разобраться в технологии изготовления простой деревянной стремянки, а также для определения ее размеров и прочих рабочих параметров. Далее можно приступать непосредственно к сборке лестницы.

8 Советы от профессионалов

Если следовать советам опытных людей, работа пройдёт быстро, конечный результат будет лучше, а сборка станет ещё проще:

1. Первый шаг к успеху заключается в создании подпорки из брусьев – тогда можно будет ставить элементы стремянки внахлест.
2. Второй шаг к успеху заключается в прикреплении каждого поперечного бруса к стойке при помощи болтов-саморезов. Так можно достичь большей жесткости конструкции.
3. Третий шаг – использование стальных уголков на торцевой стороне опоры. Ими можно укрепить конструкцию.

Следуя советам профессионалов, можно значительно облегчить себе работу по сборке стремянки

Кроме того, верхняя ступенька может стать съёмной, что делает более удобной покраску потолка, поскольку ведро с краской будет находиться рядом с тем, кто стоит на стремянке.

Еще один интересный прием – прикрепление к стремянке поручня, что даст больше удобства в подъеме и спуске для любого.

Табурет-стремянка своими руками

На данном примере мы покажем, как из небольшого количества досок может получится отличная стремянка-стул. Нами была выбрана складная модель из-за повышенной функциональности и простоты устройства.

Стремянка-табурет состоит из следующих частей:

сиденье;
опорная стойка;
лесенка;
соединительные рейки.

Наиболее удобной и надежной является конструкция, имеющая следующие габариты:

расстояние между тетивами лестницы — 48 см;
максимальное расстояние между тетивой и опорной стойкой — 60 см;
высота сиденья — 60 см;
размеры сиденья — 30×50 см.

Для комфортного использования лесенки достаточно двух-трех ступенек, расположенных друг от друга на расстоянии 15-20 см. От пола до нижней ступени и от верхней до сиденья расстояние также составляет 15-20 см.

Сиденье

Нам понадобятся 5 поперечных реек и 2 рейки-основы. Для начала следует обработать поверхность так, чтобы дерево стало идеально гладким. Затем рейки скрепляются между собой. На расстоянии 5 см от края с обеих сторон намечаются линии, и с помощью фрезы делается паз, ширина которого немного меньше толщины рейки-основы. Далее поперечные бруски закрепляются на рейках-основах. Для прочности конструкции место соединения проклеивается. Готовое сиденье показано на рисунке ниже.

Опорная часть

Для изготовления опорной части нам понадобится 5 реек, две из которых направляющие, две обеспечивают соединение по горизонтали, и пятая рейка служит для увеличения прочности конструкции, соединяя направляющие под наклоном.

Все соединения выполнены с помощью шкантов. Для этого в торцах реек высверливаются отверстия, диаметр которых немного меньше диаметра шканта. Ответные отверстия выполняются и в рейках-стойках. Для прочности табурет-лестницы места соединений проклеиваются. В итоге получилась задняя часть лестницы-стремянки.

Выполняя монтаж опорной стойки, следует помнить, что расстояние между рейками-направляющими должно быть таковым, чтобы между ними можно было закрепить опорные рейки сиденья.

Изготовление лестницы

Обратите внимание на то, что лестничный марш будет закреплен под наклоном, а ступеньки должны располагаться строго горизонтально, поэтому пазы для ступеней следует выполнять под углом. Чтобы определить угол, рекомендуется собрать конструкцию без ступеней и без соединительных реек на ровной поверхности

Выставить расстояние между тетивой и опорной стойкой 60 см и, регулируя угол наклона конструкции, добиться того, чтобы сиденье располагалось строго горизонтально.

При необходимости следует уменьшить длину тетив и опорных стоек, чтобы высота сиденья составляла 60 см. Теперь конструкцию необходимо закрепить с помощью соединительных реек и срезать под нужным углом нижние концы тетив и опорных стоек. Далее отметить положение ступеней и сделать углубления с помощью фрезера. Если приложить обе тетивы друг к другу, как показано на фото, то будет хорошо видна симметричность пазов под ступени.

Ширина ступеней равна 44 см, а глубина — 15 см. Пазы для крепления ступеней должны иметь ширину несколько меньшую, чем толщина ступени. Крепление выполняется при помощи клея и саморезов.

Монтаж лестницы

Чтобы собрать стул-стремянку необходимо соединить все детали между собой. Окончательный монтаж выполняется в следующей последовательности:

тетивы лестницы и направляющие опорной стойки крепятся к сиденью. Верхние концы всех реек необходимо закруглить, иначе они будут цепляться за сиденье при складывании конструкции;
рейки, для соединения лестнички и опорной стойки одним концом закрепляются на тетивах, между сиденьем и верхней ступенью, вторые концы — закрепляются на середине опорных стоек.

Готовая табурет-лестница покрывается тремя слоями лака. Ступени и сиденье рекомендуется покрыть большим количеством слоев

Важно знать каким лаком покрыть лестницу, от этого будет зависеть долговечность изделия

Чтобы стул-лестница верой и правдой служила вам долгие годы, рекомендуется в процессе эксплуатации периодически обновлять защитное покрытие. Если в данный момент надобности в лестнице нет, ее можно сложить и спрятать в сухое теплое место. Старайтесь не оставлять изделие на улице, особенно в сырую и холодную погоду, которая губительно влияет на структуру древесины и приведет к преждевременной порче лестницы.

Разновидности лестниц

Профилированная труба – это материал, обладающий легкостью и прочностью, имеет эстетичный вид и прекрасно сочетается другими видами строительных и отделочных материалов. Из профтрубы можно изготовить не только лестничные конструкции для дома и улицы, но и различные хозяйственные сооружения.

Каркас металлической лестницы, представляет из себя наличие косоура или тетивы на которые крепятся будущие ступеньки. В качестве опорной системы, или, другими словами, направляющей, как правило применяется швеллер.

Направляющие различаются по виду:

Прямолинейная. Используется цельный материал, на который сверху закрепляются ступени.
Ломаная. Такой вид собирается из отдельных кусков трубы. Поверх нее и производится монтаж ступенчатых перекрытий.

В зависимости от конфигурации, лестница из профиля, может быть маршевой, винтовой или стремянка. Добавление перил и балюстрад, считается необходимыми элементами безопасности и придают эстетичный вид.

Маршевая

Каркас маршевой лестницы, считается эталоном удобства при спуске и подъеме. К тому же она довольно проста в монтаже и при создании проекта. Именно по этим причинам ее чаще всего используют в частных строениях.

Сооружение из металлопрофиля, может состоять из одного или нескольких маршевых пролетов. Если имеется достаточное пространство, то используется одномаршевая лестница. В случае, если необходимо сэкономить пространство, потому как его не хватает, она строится с несколькими маршами. Пролеты располагаются параллельно друг к другу, а между ними монтируются площадки.

Маршевая лестница из профильной трубы 60 на 40

Использование площадки забирает большое количество свободного пространства. Для того, чтобы сэкономить место, изготавливают забежные ступени. Для того, чтобы повысить надежность сооружения, его располагают вдоль стены, повороты же организовывают между двух стен, если такое возможно.

Винтовая

Имеет эстетичный вид и экономит значительное пространство

Это немаловажно в небольших помещениях. Но потому что монтаж винтовой металлической модели не прост и требует знаний геометрии, а значит не каждому под силу, используется не так часто, как первый вариант

В качестве направляющих используются центральная опора и винтовой косоур. Внутренней частью, ступень закрепляется к трубе, а снаружи ложится на косоур.

Винтовая лестница, может легко стать украшением любого жилища из-за своего оригинального вида, но к сожалению, в практическом отношении, она почти бесполезна. Подъем по такому сооружению нелегок, а чтобы пройти по ней с какой-либо ношей, можно считать нерешаемой задачей.

Винтовая

Некоторые сообразительные хозяева, оставляют такую модель из металла лишь для придания помещению эстетической красоты, а со стороны улицы, устанавливают маршевую лестницу.

Стремянка

В хозяйстве почти у каждого владельца частного дома, имеется мобильная лестница – стремянка. Как первый, так и второй вариант можно найти в строительных магазинах.

В таких заводских изделиях используется алюминий, что делает лестницу не совсем прочной и имеет она не продолжительный срок службы. Если обладать небольшими навыками в сварочных работах, то можно самостоятельно собрать железную стремянку из профилированной трубы.

Стремянка

Она представляет из себя две направляющие трубы, к которым враспор привариваются ступени. Облокотив такую лестницу, можно забираться на чердаки или спускаться в погреб. А если вверху труб наварить углом дополнительные элементы, то можно разместить изделие на коньке и проводить ремонтные работы кровли.

В разложенном виде напоминает букву «Л». Она состоит из двух лесенок, оборудованных ступеньками. Достаточно устойчивая. Для того, чтобы ножки лестницы случайно не разъехались, в области шарнира, устанавливается стопор, он поможет зафиксировать в необходимом положении.

Может дополняться элементами:

На верхних ступеньках устанавливается откидная площадка. Благодаря ей, можно устойчиво встать на самый верх.
В некоторых случаях, устанавливается дополнительный фиксатор, примерно посередине. Он не позволит ножкам разойтись.
Чтобы ножки не врезались в рыхлую поверхность почвы, стремянка оборудуется пластмассовыми «башмачками».

Принципы изготовления стремянок из дерева

В конструкции стремянки, помимо самой лестницы, есть опорная стойка. Размеры лестницы определяются на основе целей, которые будут реализовываться с помощью стремянки, а также здравого смысла, и комфортности применения.

Ступени могут крепиться на конструкции несколькими методами. От этого зависит очень многое. Разберемся, почему:

Косоуры (стойки, тетивы) кладутся на ребра, а затем к ним гвоздями или шурупами крепятся ступени. Такая конструкция будет неустойчивой, и выдержать сможет разве что подростка;
В косоурах выпиливаются углубления, ступени присоединяются теми же шурупами или гвоздями. За счет правильного распределения нагрузки лестница получается более устойчивой, может выдержать до 100 кг.;
Тетивы просверливаются насквозь, создается максимально прочная конструкция. На такой лестнице может работать любой человек, любого веса, с любым набором инструментов на поясе.

Полезный совет! Делая стремянку, обращайте внимание на материал. К примеру, брусья дуба, ясеня или ольхи

Они по-разному будут вести себя при различных погодных условиях.
