Как сделать строительные леса своими руками из труб и досок

Как собрать деревянные леса

Что понадобится для монтажа лесов

Для сборки лесов, которые называют еще «козел», или «стол», понадобятся следующие материалы:

Гвозди или саморезы (любые, лишь бы хватало длины, кроме ржавых и гнутых, а то работа превратится в сплошное мучение);
Доски (поддоны, заборы, старая мебель, куски ДСП, фанеры или деревянных досок);
Бруски (любые палки, обломки, куски металлических профилей, ветки от деревьев).

Изготовление рамы

Отличным помощником для тех, кто монтирует строительные леса своими руками, будут чертежи. Именно по ним легче всего собрать раму. Для этого на заранее подготовленной площадке фиксируются деревянные подставки и башмаки, при необходимости устанавливаются винтовые опоры. После чего с определенным шагом монтируются рамы. Их число определяет предполагаемая длина конструкции. По краям устанавливаются специальные рамы с бордюрами. Для спуска и подъема рабочих на рамах монтируются лестницы. Вся конструкция скрепляется горизонтальными и диагональными связями. Для их фиксации в каркасе имеются имеются специальные замки.

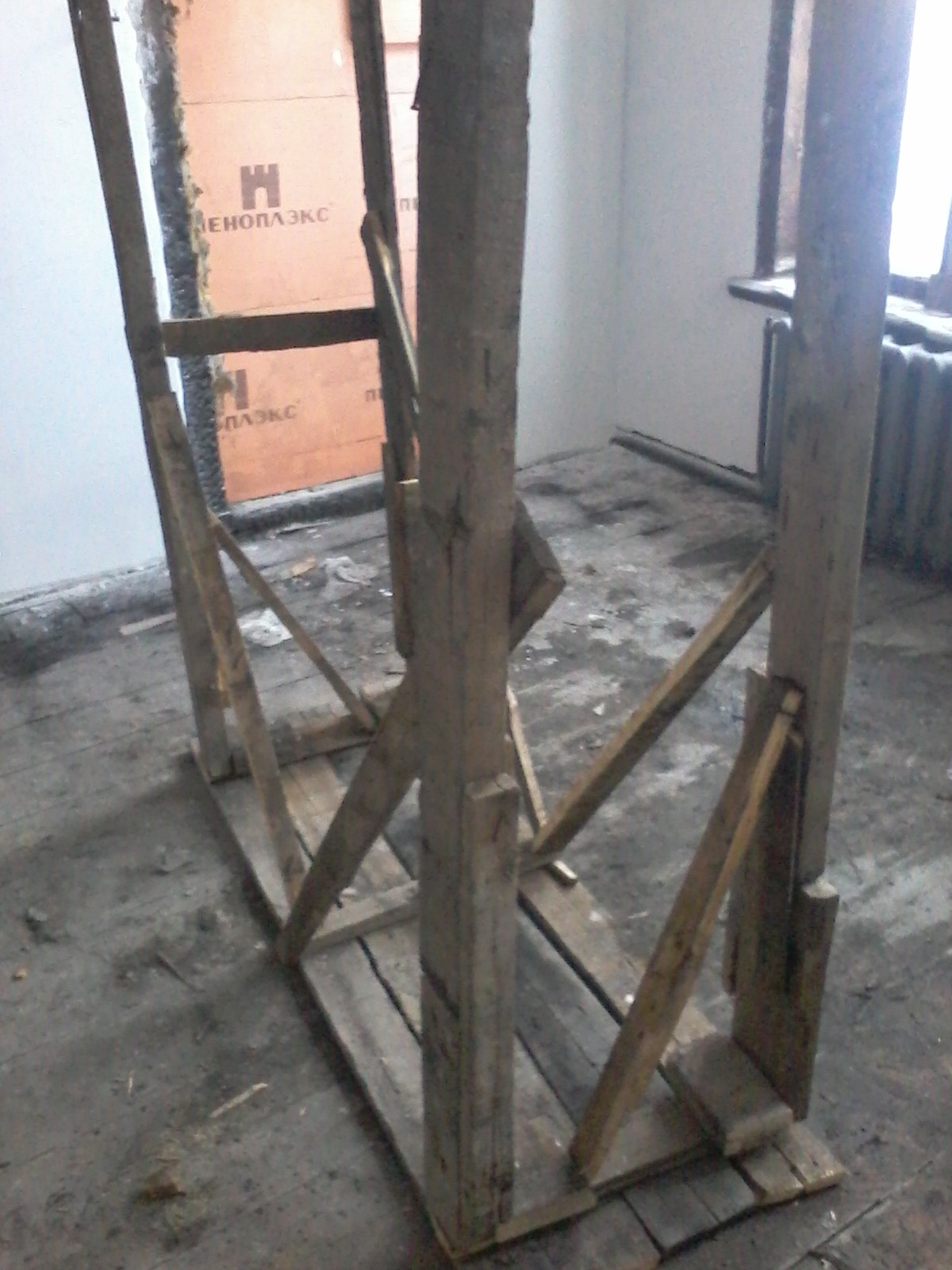

Сборка каркаса

Строительные леса своими руками

Минимальная безопасная высота лесов – 5-6 м, ширина – 50 см, а их рекомендуемая длина 4 м. Исходя из этих цифр, рассчитывают размер каркаса и необходимое количество материала, чье качество заслуживает особого внимания.

В частности, для создания каркаса выбирают цельный брус шириной не менее 10 см. Торцевые планки конструкции монтируют под острым углом. Две опорные шестиметровые балки укладываются в горизонтальное положение. Расстояние между ними составляет ширину будущих лесов. Рядом на одинаковом расстоянии укладываются еще две шестиметровые балки. Верхние концы балок должны сходиться под небольшим углом в виде трапеции, это придаст устойчивость будущим лесам.

К этим балкам фиксируются боковые стойки – опора будущих настилов. Закрепляют стойки с внутренней стороны, причем для настилов используются только три стойки, а последняя служит для укрепления конструкции. Всего боковин должно быть не больше 4, поскольку не рекомендуется возводить леса выше «четырех этажей».

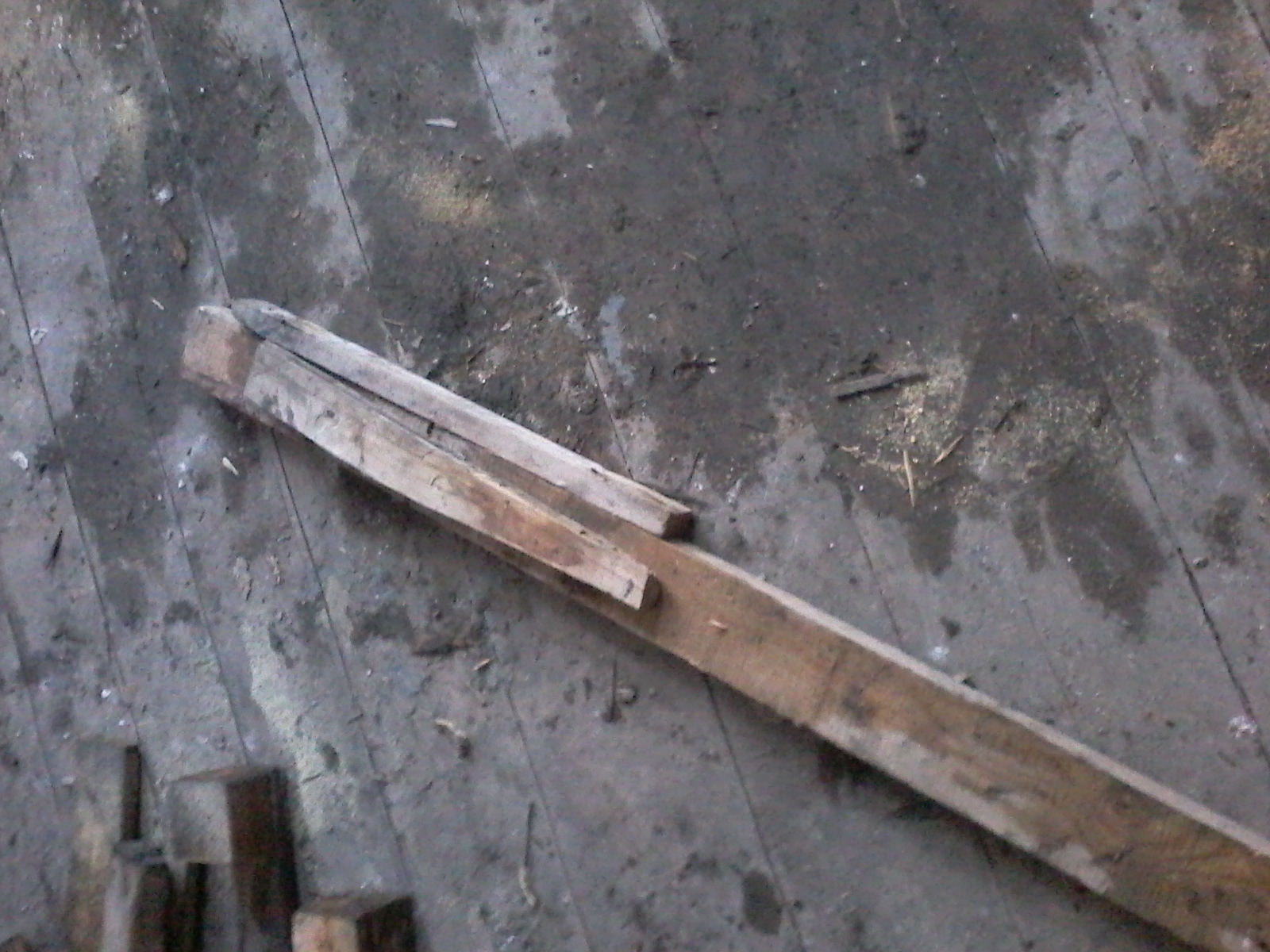

Подготовка дополнительных стоек

Монтаж настила

Перед тем, как сделать строительные леса, необходимо определить требования, которым они должны отвечать. Высоту можно считать определяющим параметром, ведь настил необходим именно для работы на какой-то высоте.

Монтаж настила

Длина «козла» зависит исключительно от размеров имеющихся материалов. Разумеется, слишком короткий стол будет очень неудобен, особенно на большой высоте. И нужно помнить о том, что на столе, возможно, будут стоять два человека и ведро с раствором.

Для достижения нужной ширины настила применяют нужное количество досок. Однако если его делают не из досок, а из ДСП, то увеличение будет затруднительно. Что касается лесов, возводимых внутри помещения, так называемых «козлов», то важным моментом станет ширина имеющихся дверных проемов, а также наличие другой мебели. Ведь «козла» нужно будет как-то перемещать.

Фактор веса – один из самых важных, ведь таскать леса неудобно, а тяжелые – тем более. Передвигать их волоком – это лишний раз подвергать нежелательному физическому воздействию. С другой стороны, жертвовать высотой и прочностью точно не стоит.

От прочности строительных лесов зависит не только здоровье строителя, но и целостность стен, полов, техники. Всего того, что может находиться рядом. Однако нагружать конструкцию лишними элементами ни к чему. Далеко не факт, что они реально добавят прочности. Правильно забитые гвозди, закрученные шурупы и смонтированные перемычки, – вот гарантия прочности.

Грамотно сделанные перемычки – основа безопасности строителя

Деревянные леса можно считать устойчивыми, если они не шатаются. И дело не только в том, что работник неуютно себя чувствует, если стол шатается. Любая мебель ломается по этой самой причине, в том числе, и строительные леса. Грамотно расположенные перемычки – единственный способ добиться устойчивости.

Для настила используют широкие и длинные доски, прибивая их к боковинам. Эти три доски нужно распределить по краям и в центре настила, чтобы он не прогибался. Кстати, удобнее отрезать лишнее, когда настил уже собран – тогда не нужно будет ничего отмерять. Зазоры между досками уменьшают вес изделия. С другой стороны, они дают возможность мелким предметам постоянно падать на пол.

Вкручивая саморезы, необходимо следить за тем, чтобы доски не трескались. А торчащие саморезы легко отламываются ударом молотка. Если гвозди оказались длинными, загибать их следует через что-то круглое – ручку плоскогубцев, например. В этом случае, острый конец гвоздя войдет в дерево с обратной стороны, давая дополнительную прочность.

Изготавливаем строительные леса из дерева или трубы своими руками

При этом строительного материала затрачивается совсем не много. Ну, и плюс ко всему: простота и удобство сборки/разборки конструкции. Завершив работы, строительные леса разбираются и складываются до лучших времен в укромном уголке сарая.

Из чего состоят строительные леса с «конвертами»?

«Конверт» — это подмости, которые представляют собой опорную площадку в виде треугольника. Опоры изготавливаются из различных пиломатериалов, которые есть на стройплощадке, например, обрезной доски. Главное чтобы доска была прочная, минимальным сечением 50х50 мм. (см. рис №1).

Рис. 1, Опорная площадка-«конверт». 1 — Г-образный кронштейн; 2 — укосины.

Затем, необходимо соорудить Г-образные кронштейны – доски сбиваются, после чего по бокам обшиваются деревянными рейками.

Размеры площадки необходимо сооружать из расчета безопастной эксплуатации конструкции. На опорной площадке не большой по размеру, достаточно неудобно работать, к тому же придется частенько передвигать строительные леса. Изготовив подмости большой площади, вы можете подвергнуть себя травмоопасной ситуации, есть вероятность отрыва конвертов от стены

Приняв это во внимание, размер площадки необходимо просчитывать таким образом: размер человеческой ноги в среднем 350-400 мм, приняв этот размер горизонтальных площадок подмостей, человеку можно будет становиться полной ступней, при этом не боясь упасть с высоты

Теперь, когда подмости готовы, опорная площадка закреплена, остается установить на нужную высоту, чтобы можно было дотягиваться до необходимого уровня. Еще понадобится пара подпорок, вполне можно использовать обрезную доску 150х50 мм. Перед их установкой, подпорки необходимо сделать острыми у основания, для того, чтобы они упирались в грунт, а верхние концы по контуру «конвертного» угла слегка скашивают для плотного примыкания, как это реализовать показано на рис №2.

Рис. 2 Установка подмостей: 1 — подпорка-слега; 2 — «конверт»; 3 — доски настила; 4 — опорная поверхность.

Затем, после того как настил из «конвертов» поднят на требуемую высоту, его необходимо закрепить. Вертикальную часть Г-образного кронштейна следует прибить к стене с помощью обычных длинных гвоздей. Гвозди желательно забивать не до упора, иначе при демонтаже их будет трудно вытаскивать.

Теперь можно поднимать и устанавливать сам настил. Доски укладываются на нужной высоте и прибиваются к горизонтальной полке кронштейнов. Гвозди в этих местах можно загонять в доски полностью, от этого конструкция станет более прочной.

Совет: чтобы гвозди было легче доставать, их можно загонять в доски через тонкие рейки-прокладки, при демонтаже они попросту расщепляются гвоздодером.

!Внимание Будьте осторожны работая на высоте. Соблюдайте технику безопасности на строительных лесах. Помните о том, что изготавливая самостоятельно строительные подмости необходимо проверять на прочность каждый из узлов конструкции

Строительные леса повсеместно используются для проведения каких-либо инженерных работ на определенной высоте.

Как сделать строительные леса своими руками

Для того, чтобы гвозди не раскололи короткие доски, просверлите в них отверстия перед забивкой.

Строительные леса из профильной трубы по своей конструкции схожи с деревянными. Разница между ними заключается в использовании переходников. Их применяют для наращивания «этажности» металлической конструкции.

Набор заготовок для сборки одной секции включает следующие элементы:

Профильную трубу 30х30 или 40х40 мм для стоек и перемычек (4 отрезка по 1,5 м и 4 отрезка по 1 метру).
Тонкостенную круглую трубу диаметром 20 мм (4 отрезка по 2 метра для диагональных стяжек).
Профильную трубу 25х25 мм или 35х35 мм (8 отрезков по 10 см для изготовления переходников и подпятников). Для изготовления перил можно взять такую же трубу – 1 отрезок длиной 2 метра.
Стальные пластины 10х10 см толщиной 2-3 мм (4 штуки) для подпятников;
10 болтов с гайками и шайбами для соединения диагональных стяжек между собой и крепления их к стойкам каркаса.

Сборка одноуровневой секции металлических лесов состоит из нескольких операций:

к сборочному щиту (лист OSB) струбцинами жестко фиксируют стойки лесов (высокая точность при работе с металлом — очень важный фактор);
к стойкам приваривают горизонтальные перемычки;
в верхние торцы стоек на 5 см заводят переходники из обрезков труб и фиксируют их сваркой;
сняв со сборочного щита стойки с перемычками, их переворачивают на 90 градусов и в таком положении снова фиксируют к щиту струбцинами;
концы и середину тонкостенных труб, предназначенных для диагональных растяжек, расплющивают молотком и сверлят в них отверстия под болты;
затянув болтом две диагональные стяжки посередине, их накладывают на стойки и размечают места для сверления отверстий;
стяжки фиксируют к стойкам болтами и затягивают гайками;
на стойках и перилах сверлят отверстия под болтовые соединения;
к отрезкам труб приваривают пластины (подпятники);
собранную конструкцию ставят вертикально и вводят в нижние концы труб подпятники;
на боковые перемычки укладывают настил из доски «сороковки».

Полезный совет: для исключения продольного смещения настила к его нижней части в месте контакта с перемычками нужно прикрутить стальные уголки 30х30 мм.

Диагональные стяжки нужно крепить на одной боковине лесов, а горизонтальные на другой, чтобы при сборке они не мешали друг другу.

Если монтаж строительных лесов выполняется с наращиванием секции третьего яруса (4,5 метра), то в ее стойках нужно сделать отверстия для крепления профильной трубы упорного укоса, предохраняющего конструкцию от падения.

В нижней и верхней части стоек каждой секции необходимо просверлить отверстия под болтовые соединения с другими секциями (при наращивании строительных лесов в длину).

Порядок монтажа рамочных лесов ЛРП

Монтаж и демонтаж лесов должен производиться под руководством ответственного производителя работ, который должен: 1) изучить конструкцию рамных лесов; 2) составить схему установки для конкретного объекта, согласно ППР; 3) составить перечень потребных элементов; 4) произвести согласно перечню приемку комплекта металлоконструкций со склада с отбраковкой поврежденных элементов. 5) знать и использовать всю нормативную документацию, связанную с техникой безопасности в строительстве (СНиП 12-03-2001, ГОСТ 12.3.033-84, ГОСТ 27321-87, ГОСТ 24258-88 и т.д.) . 2. Рабочие, монтирующие легкие леса, предварительно должны быть ознакомлены с конструкцией и проинструктированы о порядке монтажа и способах крепления элементов к стене.

МОНТАЖ ЛЕСОВ:

1 этап — современные рамные леса устанавливают на спланированную утрамбованную площадку, обустроенную водоотводом и и заградительными барьерами. Под башмаки (или регулируемые опоры) укладывают в поперечном направлении подкладку из доски толщиной не менее 50 мм. Следует обеспечить горизонтальность подкладки, но без помощи кирпичей, камней и обрезков из досок. Горизонтальность лесов может быть обеспечена устройством специального временного опорного сооружения (стабилизирующая опора).

Приспособления для устройства деревянных лесов

Стальная поперечина — кронштейн

Этот элемент заметно упрощает монтаж, позволяя быстро изменять уровень настила. Такое приспособление должно соответствовать сечению доски.

Треугольный кронштейн

Такой кронштейн может быть деревянным или стальным. Позволяет крепить подмости непосредственно к стене. Для устройства настила на его основе достаточно нескольких досок для трапа. Но при этом для перестановки приходится его демонтировать. Монтаж чего-либо снизу вверх невозможен. Наиболее опасный вид высотных подмостей

При работе требуется особый навык и осторожность

Экспресс-подмости каменщика

Создаются из поддонов, на которых привезён кирпич. Для настила используют, как правило, стропильную доску. Не требует распиловки материала, при этом достаточно надёжны, если не делать пролётов более 1,5 м.

Подмости каменщика на видео

Какой бы вид подмостей или лесов вы не выбрали, помните, что ваша жизнь и здоровье — в ваших руках. Экономия одной доски или 10 минут времени на усиление могут обернуться неприятными, а подчас и тяжёлыми последствиями.

Виды строительных лесов

Хотя для изготовления лесов преимущественно используется металл или дерево они могут отличаться по способу крепления, а соответственно иметь в своей конструкции разные функциональные элементы. Так, рассмотрим основные типы лесов.

Клиновые

Составные элементы соединяются специальным клиновым фиксированием. Леса такой конструкции отличаются высокой надежностью. Они способны выдержать достаточно большие нагрузки. При этом они удобны в эксплуатации они быстро собираются и разбираются. Особенно актуально применения клиновых лесов при строительстве и подъеме тяжелых материалов и узлов.

Рамные

Основным элементом такой конструкции является жестко установленная рама. Преимущественно их используют для покрасочных или штукатурных работ. Рама в такой конструкции связана с горизонтальными стойками и диагональными связями благодаря узловым соединениям. Главное преимущество рамных лесов в их дешевизне. Для их строительства не потребуется больших вложений.

Штыревые

В этих лесах узлом соединения, как это очевидно из их названия, является штырь. Такой тип лесов пользуется большой популярностью у строителей, так как их очень легко собирать и разбирать непосредственно на строительной площадке. Нередко на сборку лесов уходит день, а то и два. В этом случае сборка штыревых лесов не займет много времени.

Хомутовые

Если объект, на котором проводятся ремонтные работы имеет сложную конфигурацию, то хомутовые леса являются отличным решением. Используемый метод крепления является профессиональным. А для их изготовления важную роль играют высота и размер рабочей зоны, расстояние между ярусами и шаг стоек. Все это подбирается индивидуально на каждом объекте.

Из досок

Предлагаем вам ознакомиться с простым руководством по изготовлению лесов из досок. Для этого следует выполнить несколько простых последовательных шагов:

Параллельно друг к другу на ровной площадке раскладываете 4 стойки или доски. Их размер должен сразу соответствовать высоте лесов.
Стойки между собой связываете горизонтальными перемычками, на которые позднее будет укладываться настил.
Изготовленные 2 рамы поставьте горизонтально друг против друга, свяжите их диагонально и горизонтально досками, которые будут служить в качестве стяжек.
На горизонтальные стяжки укладываете настил из досок и прикрепляете его к перемычкам саморезами.
На стойки крепите перила и фиксируете лестницу.

При необходимости удлинить конструкцию лесов, между собой соединяете несколько подобных секций из досок. Набиваются доски на опорные стойки.

Приставные подмости и строительные козлы

Приставные подмости применяются для несложных отделочных работ, где используются легкие материалы. Деревянные конструкции прислоняются к поверхности стены здания и удерживаются за счет упора. Несмотря на то что установка выглядит ненадежной, работать на ней удобно и безопасно. Существует два варианта исполнения приставных подмостей: традиционный и армянский. Первая установка является простой и надежной, однако она не регулируется по высоте. Ее можно использовать для подшивки свеса кровли, монтажа водостока и других работ, которые характеризуются небольшим разбросом высоты.

Армянские леса производятся из минимального количества материалов, легко и быстро собираются, передвигаются и разбираются. Главное – изготовить треугольники, поднять на заданную высоту, расположить с шагом 3 м и подпереть их наклонными балками, которые фиксируются в земле.

При наружной отделке одноэтажных зданий и для работ на фронтонах применяются строительные козлы, где настил укладывается на деревянные перекладины. Установки также используются в тех случаях, когда на стены нельзя ничем опираться. Конструкция является негромоздкой и легкой, ее можно передвигать в нужное место.

Такая конструкция как строительный козел используется для проведения работ на небольшой высоте

Строительный козел является четвероногим деревянным сооружением, напоминающим по форме букву «А», высота которого достигает роста мастера. Количество распорок может быть произвольное. Для соединения верхних концов опор применяются обычные навесы. Ножки фиксируются с помощью ограничителей. С одной из сторон стойка может быть выполнена вертикально, без наклона. Это позволит установить конструкцию ближе к стене, что удобно при покраске, конопатке или профилактической обработке.

Благодаря множеству вариантов строительных лесов имеется возможность подбора конструкции, необходимой для выполнения конкретных работ

При выборе изделия важно учитывать не только его стоимость, но и особенности местности, обрабатываемую поверхность, сроки выполнения работ. Исходя из этой информации легко подобрать свой тип конструкции для каждого случая

Стандартные леса из дерева

Конструкция этих подмостей пришла к нам из Средних веков. Принцип формирования рамы и соединения деталей с тех пор не изменился. Усовершенствовались только сами крепежи

На них стоит обратить особое внимание

Основные элементы деревянных лесов

1 — стойки; 2 — поперечены; 3 — настил; 4 — раскосы; 5 — стабилизирующие откосы

Стойки. Вертикальные опоры из обрезной доски хорошего качества. Воспринимают нормальную (по вектору гравитации) нагрузку от всей конструкции и передают её на основание (грунт). Требования к стойкам:

Доска обрезная 1-го сорта любой породы.
Толщина доски — не менее 30 мм, ширина — не менее 100 мм.
Механическая целостность каждого отдельного элемента. Доска не должна быть лопнувшей, надломанной, гнилой, кривой, переменного сечения, с избыточным обзолом или отверстиями.
Доска не должна быть поражена насекомыми.

Особое внимание необходимо уделить узлу сращивания стоек по вертикали. Элементы должны соединяться «встык», а не «внакладку» и зажиматься с обеих сторон

Поперечины. Воспринимают нагрузку от настила и передают на стойки. Требования к ним аналогичны требованиям к стойкам. Одно дополнительное требование: недопустимо использование срощенных поперечин без дополнительной опоры.

Настил. Поперечные трапы, передающие нагрузку от людей и материалов на поперечины. Может быть выполнен из обрезной или необрезной доски, а также быть комбинированным — направляющие из доски, сверху листовой материал. Допускается сплошной настил и в разбежку.

Раскосы. Диагональные связи, соединяющие стойки разных рядов. Допускается использование рейки, горбыля. Желательно устанавливать раскосы максимальной длины, чтобы связать наибольшее количество стоек.

Откосы. Диагональные упоры, поддерживающие конструкцию во избежание отклонения от стены. Обычно применяют доску 25 мм.

Правила возведения деревянных лесов

Существует набор общих правил, соблюдая которые вы сможете собрать надёжную и безопасную конструкцию. Эти правила выведены из требований ТБ и опыта работы мастеров-высотников:

Основание должно быть надёжным. Если под ногами рыхлая земля или песок — сделайте деревянные площадки для опоры стоек.
Ширина прохода между стойками — не менее 500 мм.
На каждый узел — не менее 3-х точек крепления. При многоточечном креплении — шаг 50–70 мм в шахматном порядке.
Используйте мощные саморезы (не менее 4,2 мм). В случае сборки на гвоздях (100 мм) загибайте их с обратной стороны.
Всегда устанавливайте поручни с внутренней стороны стойки.
Применяйте лобовую доску (ограждение у настила).
Стойки в месте сопряжения должны быть торцованы.
Шаг стоек от 1 до 2 м, минимальная толщина настила 25 мм.

Сборка лесов

Для создания деревянной конструкции подмостей понадобится минимум инструмента: пила, молоток с гвоздями и рулетка.

Порядок работы:

Длину рабочего пространства следует разделить на оптимальный шаг (1,5 м) и получить количество стоек.
Собираем «конверт» — раму из стоек и поперечин. Для этого выкладываем параллельно две доски и отмеряем высоту яруса. Сшиваем их в этом месте поперечиной.

Внимание! Угол между стойкой и поперечиной должен быть 90°. Перекосы могут деформировать раму под нагрузкой

Сшиваем раму раскосом.
Заготавливаем необходимое количество «конвертов».
Установить два «конверта» вертикально, в проектное положение. Сшить их раскосом на максимальной высоте так, чтобы они стояли без поддержки.
Установить количество конвертов согласно длине доски настила так, чтобы её края попадали на поперечины.
Завести доску настила на поперечины и зафиксировать. Усилить раскрепление раскосами.
Закрепить настил сверху саморезами или гвоздями.
Установить аналогичным образом остальные «конверты» и настил.

Внимание! Никогда, ни при каких обстоятельствах не сращивайте настил между опорами! Стык досок или листов настила должен приходиться на поперечину!

Установить поручень и лобовую доску.
По возможности привязать конструкцию к стене.
Если высота более 2-х ярусов и требуется наращивание стоек, следует сначала установить откосы. Для этого нужно связать стойки в нижней части горизонтальной доской максимальной длины. Затем край этой доски связать с верхом стойки — получится надёжный треугольный упор.

Разбор лесов проводится в обратном порядке — демонтаж настила, поперечин, наращенных стоек, откосов и конвертов. Разборку должны проводить квалифицированные и опытные плотники.

Этимология названия

Свое название строительные леса получили неспроста. Дело в том, что сегодня можно найти разборные металлические конструкции, но буквально несколько десятков лет назад они делались исключительно из круглого или грубо обработанного бревна, т.е. того самого леса. Потребность в новых разработках возросла, когда появилась необходимость в возведении зданий более двух этажей.

Где применяются строительные леса, можно перечислять до бесконечности. Например, в судо- и самолетостроении широко используются хомутовые конструкции. А вот для ремонта водоналивных башен и водонапорных бункеров берут клиночные сооружения. Более того, подобные установки используются в шоу-бизнесе и спорте. Сцена, трибуны для зрителей или же трамплин для лыжников – все это не обходится без лесов. Еще на них можно повесить огромные колонки, экран и иную технику.

Варианты конструкций

Своими руками можно сделать строительные деревянные леса разных типов, выбор конкретного варианта зависит от специфики предстоящих работ.

Подмости

Если планируется отделка дома легкими материалами, то вполне достаточно подмостей, для изготовления которых требуется меньше материала и времени. Известны два вида приставных конструкций, схема каждого напоминает букву Г.

Расположение строительных подмостей различается:

в одном случае на стену упирается короткая горизонтальная часть буквы Г, а ее вертикальная часть слегка утапливается под рабочей нагрузкой в землю;
в подмостях второго вида в стену упирается вертикальная часть буквы Г. Весь вес концентрируется на упорных элементах, верхняя часть которых загоняется в угол – место стыка двух основных брусков.

Конструкцию часто называют армянскими лесами, причем вертикальная часть в них может быть укорочена, тогда подмости приобретают вид треугольника, в основание которых упирается доска. На ней концентрируется вся нагрузка.

Несмотря на то, что подмости кажутся не очень надежными, на практике многократно доказана их прочность и удобство использования. Располагаться треугольные подмости должны через каждый метр, при наличии возможностей их прибивают к стене, если таковой нет, то фиксируют упорами. Для подстраховки место погружения упорных брусков в землю дополнительно оббивают клиньями.

Для уверенности, что подмости не сместятся вбок по стене, упоры дополнительно сшивают брусками, что увеличивает жесткость конструкции. Все упорные бруски, доски должны иметь толщину не менее 50 мм, на настил кладут доски также с толщиной не менее 50 мм. Горизонтальную поверхность прибивают гвоздями или закрепляют саморезами, иначе передвигаться по ним опасно.

Строительные козлы

Деревянные строительные леса с таким интересным названием известны всем, потому что ими часто пользуются как на стройках, так и при капитальном ремонте квартир. Удобство строительных козлов заключается в том, что они не опираются на стену, позволяют проводить обшивку сайдингом, многими другими облицовочными материалами.

Стоя на верхней части строительного козла, можно крепить как верхнюю, так и нижнюю часть панелей, затем перенести конструкцию и продолжить работу на соседнем участке стены. Между стойками таких деревянных лесов набивают поперечины, они укрепляют конструкцию, одновременно выполняют функцию лестницы. Стойки с одной стороны можно закрепить строго вертикально, что позволит поставить переносные леса близко к стене.

Самостоятельная сборка лесов из профильной трубы

Зачастую затраты на доставку и оплату готовых лесов слишком высоки, поэтому строители сооружают их самостоятельно на месте строительства.

В частном строительстве обычно используют самодельные леса из металлопрофиля рамного типа. Соорудить леса несложно, имея необходимый набор инструментов и материалов.

Что для этого понадобится

Конструкция состоит из блоков (секций), количество которых определяется по высоте и ширине здания.

Обычно одна секция имеет размеры 1,5 /1,0 /1,65 — 2,0 м.

Для сооружения рамных лесов из профильной трубы нам потребуется:

профильная труба с квадратным сечением 30х30мм, 1,5 м длиной – для стоек;
труба с сечением 25х25 мм – для соединений;
труба диаметром 15 мм – для распорок;
доски толщиной 40-50 мм и длиной 2,1-2,2 м – для настила;
уровень;
сварочный аппарат;
саморезы, болты, гвозди;
болгарка;
дрель;
лестница.

Алгоритм действий

Перед началом монтажа следует тщательно подготовить грунт в месте установки. Место для монтажа нужно тщательно утрамбовать, землю разровнять. В дождливое время желательно сделать водоотвод. Малейший сдвиг или оседание приведут к неустойчивости всей конструкции, что может стать причиной несчастного случая.

Последовательность работ следующая:

Подготовка материалов. Трубу диаметром 15 мм режут на отрезки по 2 м (диагональные распорки) и по 96 см (горизонтальные распорки). Затем по краям двухметровых заготовок делают надрезы по 6-8 см и сплющивают для удобства крепления.
Сооружают раму. Для этого между двумя стойками устанавливают горизонтальные распорки через каждые 30 см и приваривают. Получается элемент, похожий на лестницу. То же проделывают для второй рамы.
Готовят соединительные элементы. Для переходников нарезают из профиля с размером сечения 25х25 мм куски по 30 см в длину, а из профиля 30х30 мм куски по 8 см. Далее вставляют меньший элемент в больший и приваривают посередине, чтобы не было сдвигов.
Сбор секции. Ставят параллельно две рамы, примерив распорки и отметив точки соединения, просверливают в них отверстия для болтов, а затем собирают конструкцию.

Увеличивать высоту и длину лесов можно, соединяя новые секции между собой с помощью переходников.

Сооружение настила

Настил сбивают из досок двумя способами: укладывая их поперек или в длину:

Первый способ. Деревянные брусья крепятся при помощи саморезов к поперечным трубам, прикрученным по краям лесов болтами.
Второй способ подразумевает доски более 2 м, которые плотно укладываются и закрепляются с нижней стороны брусками перпендикулярно доскам (чтобы не провисали под тяжестью).

Профиль вырезают по ширине настила и крепят саморезами в местах расположения горизонтальных распорок. Таким образом, профильные отрезки как бы надеваются сверху на трубы и не дают настилу сдвигаться.
