Материалы для изоляции вентиляционных воздуховодов

виды материалов для изоляции воздуховодов

Тепловая и звуковая изоляция воздуховодов обычно производится посредством таких материалов:

  • минвата;
  • экструдированный пенополистирол;
  • пенополиуретановый утеплитель;
  • вспененный полиэтилен.

Процедура утепления воздуховодов минеральной ватой включает в себя следующие этапы:

  • очистка труб от грязи;
  • обмотка одним слоем минваты;
  • накладка фольгированного утеплителя толщиной 0,4 см (для того чтобы тепло не выходило наружу и холод не проникал вовнутрь);
  • запаивание швов алюминиевым скотчем.

Шумоизоляция воздуховодов пенополистироловым утеплителем обеспечивает наибольшую долговечность труб и повышает их сопротивляемость к коррозии. Для процедуры утепления нужно нарезать пенополистирол на куски нужного размера при помощи ножа, и надеть эти полуцилиндры на трубу, смещая их на 20-25 см, с целью более плотной усадки. Швы заделываются при помощи специальных затяжек-бандажей.

Установка пенополиуретана и пенопропилена ничем не отличается от установки экструдированного пенополистирола. Единственное отличие этих материалов в том, что они не горят и менее теплопроводны, нежели пенополистирол и минвата.

Лидирующую по частоте установок в бытовых условиях позицию занимает такой материал как вспененный полиэтилен. Процесс его установки крайне прост: все начинается с замера, затем оболочка полиэтилена вскрывается вдоль шва и крепится вокруг трубы, а по окончании работ стыки и швы заделываются клеем или скотчем.

Необходимость установки вентиляционного клапана

Основная функция приточного вентклапана – обеспечение поступления свежего воздуха в квартиру или дом.

Стеновой проветриватель нормализует микроклимат помещения, когда естественная вентиляция не справляется со своей задачей.

С массовой заменой деревянных оконных блоков на ПВХ-изделия естественная вентиляция утратила свою эффективность – приток воздуха извне существенно сократился из-за герметичности современных конструкций. Скорость циркуляции воздушных потоков в замкнутом пространстве стремится к нулю, что крайне негативно сказывается на качестве микроклимата.

Первый признак недостаточности поступления воздуха – появление конденсата на окнах. Повышенная влажность способствует развитию микроорганизмов – плесени и грибков

Если не предпринять мер по улучшению вентиляции, то со временем незначительные неприятности, могут стать причиной более серьезных последствий:

  1. Концентрация углекислого газа повышается, что плохо сказывается на самочувствии человека. Быстрая утомляемость, сонливость, головная боль, снижение работоспособности – результат нехватки кислорода.
  2. Высокая влажность и отсутствие циркуляции воздуха – отличная среда для развития болезнетворных организмов. Споры плесени способны вызывать аллергические реакции или провоцировать появление бронхиальной астмы. В зоне риска – маленькие дети и лица с пониженным иммунитетом.
  3. Вытяжная вентиляция работает неэффективно при низком притоке воздуха – неприятные запахи, загрязнения, вредные вещества не выводятся естественным путем.
  4. В условиях постоянной высокой влажности быстрее изнашиваются конструктивные элементы здания.

Работа окна в режиме проветривания способна решить перечисленные проблемы, но вместе с тем сводятся на нет основные преимущества «пластикового» остекления: тепло- и шумоизоляция.

Рекомендуем также прочесть материал о других способах обустройства приточной вентиляции.

Стеновой «приточник» нормализует движение воздушных масс в помещении. При нормальных условиях (перепаде давления 10 Па) большинство моделей пропускают порядка 25-30 куб.м/час, что соответствует требованиям санитарных норм

Способы борьбы с шумами

Уменьшить распространение шума поможет звукоизоляция вентиляции. Выполнить можно несколькими способами:

Грамотное проектирование. Предполагает тщательный анализ и прокладку вентиляционных маршрутов с минимизированным числом резких изгибов и разветвлений. Выбирается вариант с наименьшим числом переходов с одного размера канала на другой и изменения его формы. Этим предотвращается сама попытка возникновения самогенерирующихся шумов, а также сводится к минимуму число мест их возможного появления.

Оснащение проблемных мест глушителями. Ставятся устройства, в основном, возле работающей установки или ее узлов. Принимая на себя воздушные потоки, глушители поглощают из них акустические колебания. Приборы конструктивно подразделяются на пластинчатые (монтируются внутри воздуховода прямоугольной формы), трубчатые в виде двухконтурных цилиндров (звукопоглощения в круглых воздуховодах)

Позволяет избежать трения узлов и деталей в точках соединений шумоизоляция для вентиляции в виде звукопоглощающих покрытий. Суть метода заключается в нанесении звукоизолирующего слоя на внешнюю или внутреннюю поверхность каналов. Еще один способ уменьшения шумов – установка гибких прокладок или сочленений.

Облицовка снаружи

  Уровни звукового давления, дБ, в октавных полосах частот, Гц
Эффективность установки покрытия K-FONIK ST GK 072 (12 мм) по УЗД дБ 63 125 250 500 1000 2000 4000 8000 Гц
Круглый воздуховод д 200 мм
7 8 7 5 13 19 23 28 дБ
Прямоугольный 200 х 100 мм
7 7 9 15 14 11 8 6 дБ
Прямоугольный 500 х 250 мм
5 8 6 10 13 12 10 11 дБ

Материал K-FONIK ST GK монтируется внахлест. Для удобства работы с материалом, рекомендуется предварительно зачистить мягкий вспененный слой.

Наиболее эффективно работает звукоизоляция при полной оклейке всех поверхностей вентсистемы, избегая звуковых мостиков через неизолированные части. Большую роль играют так же правильно подобранные элементы крепежа и заделка проходов через стены и перекрытия специальной акустической пеной, акустическими герметиками или материалом K-FONIK open cell 240 (25 мм).

В случае аэродинамического шума, лучше всего установить абсорбционный глушитель. Но когда такой возможности нет можно попытаться его с имитировать, оклейкой части воздуховода шумопоглощающими материалом изнутри.

Эффективности глушителей типа «облицованный канал», дБ на прямых участках. Испытания НИИ Строительной физики лаборатория «Защиты от шума вентиляционного и инженерного технологического оборудования».

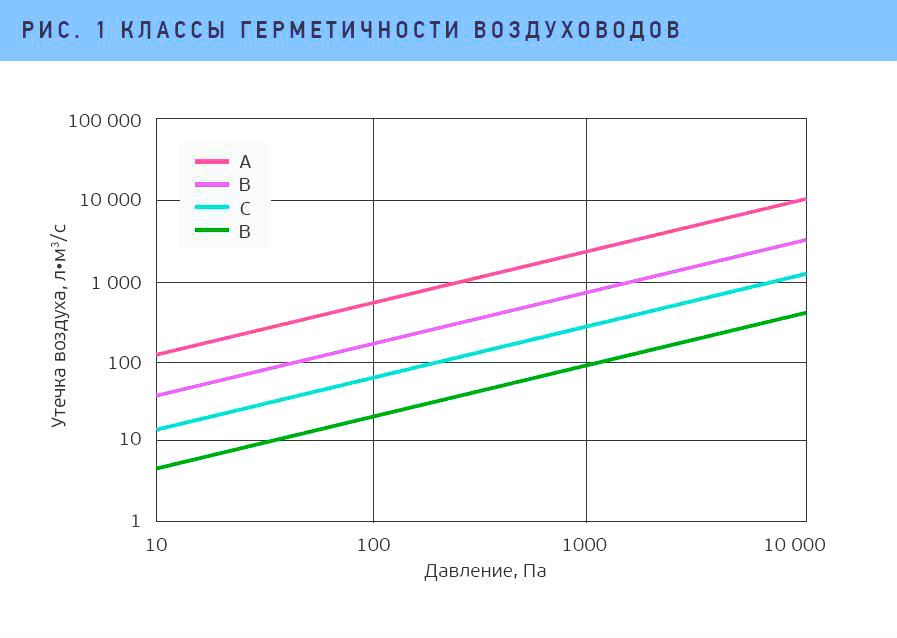

Классы герметичности

Современный подход к правильно организованной вентиляции – это обеспечить полную герметичность воздуховодов. О плотности данной системы было сказано выше. И эти два класса можно также внести в категории герметичности. Именно ими и определяются проводимые работы в российских строительных организациях, потому что все это обозначено СНиПом 3.05.01-85.

В нем четко сказано, что существует несколько очень важных причин, по которым контролируется герметичность оцинкованных воздуховодов.

  • Эффективность системы вентиляции резко снижается, когда уменьшается воздухонепроницаемость вентиляционных участков и труб. При этом усложняются ремонтные и обслуживающие процессы. А так как санитарные нормы четко оговаривают, каков должен быть воздухообмен в тех или других помещениях, соответственно надо строго придерживаться установленных требований. А значит, приходится проводить минимизацию утечек.
  • Недостаточность приточного свежего воздуха и отток из помещений использованного создает условия, в которых находиться человеку некомфортно. К тому же это вредно для здоровья. Поэтому приходится увеличивать мощность наносного оборудования. Что влечет за собой увеличение расходов на энергоносители.
  • Если герметичность оцинкованных воздуховодов нарушена, и если участок вентиляции располагается в неотапливаемом помещении, то велика вероятность образования внутри труб конденсата.

В Европе пользуются своим документом, регламентирующим герметизацию воздуховодов. Обозначается он, как Eurovent 2.2. В нем три класса герметичности вентиляционных воздуховодов.

Класс «А»

Это самый низкий класс герметичности воздуховодов, который определяется таким показателем, как воздухонепроницаемость. Так вот он не должен быть меньше 1,35 л/сек/м при условии, что давление воздуха, проходящего по оцинкованным воздуховодам, составляет 400 Па.

Класс «С»

И последний класс с воздухонепроницаемостью 0,15 л/сек/м. Как и в предыдущих классах учитывается давление воздуха в системе 400 Па.

Проверка герметичности

В независимости от того, сооружается ли новая система вентиляции или проверяется эксплуатируемая, необходимо четко понимать, что испытания надо проводить обязательно. Особенно это касается работающей вентиляционной системы, которая стала работать неэффективно. Для этого используется технология аэродинамических испытаний. Не самый простой процесс, но без него не обойтись.

При выявленных недостатках надо принять меры по их устранению. Обычно это разгерметизация стыков. Поэтому надо провести повторную герметизацию путем нанесения герметика, мастик или самоклеящихся лент.

Диагностика проблем

Проявление недостаточности воздухообмена на оконных откосах

Самостоятельное обследование систем вентиляции подразумевает использование физических маркеров. В первую очередь это касается простейших естественных бытовых воздуховодов, не усложненных электроникой и высокотехнологичными решениями.

Регулярное проведение диагностики с последующим обслуживанием подразумевает периодичность не менее 2-х раз в год, а в идеале – 1 раз в квартал и позволяет предотвратить внезапные:

  • засоры самой системы или фильтров;
  • разгерметизацию отдельных узлов;
  • поломки.

Естественная система воздухообмена построена на притоке свежих воздушных масс с улицы через оконные проемы и двери. Отток организован за счет единой вентиляционной системы.

Осмотр

Для понимания, что в квартире недостаточный воздухообмен, необходимо провести осмотр контрольных точек:

  • Окна. На поверхности стекол в зимнее время обязательно есть конденсат, в летнее время проверяют откосы на следы плесени.
  • Углы, стены за стоящими вплотную массивными предметами интерьера: шкафами, диванами проверяют на появление либо следы плесени.
  • В ванных комнатах потолки осматривают на наличие конденсата, а полы и углы – на наличие плесени.

Использование маркеров

Наличие свободных потоков воздушных масс, определяют также маркерами:

  • приток воздуха обеспечивают оконные проемы. Их герметизация современными пластиковыми системами полностью изолирует квартиру от поступления свежего воздуха при закрытых окнах. Если в доме установлены обычные окна, то приток можно ощутить тыльной стороной мокрой ладони непосредственно у поверхности окна. Ощущение сквозняка говорит об исправности системы;
  • отток проверяется таким же образом у вентиляционной решетки: в ванной и кухне. Нормальное функционирование заставит почувствовать на мокрой поверхности руки движение воздуха, при засоренности и неисправности системы, оно будет отсутствовать.

Отток или приток воздуха можно также проверить, если прикрепить на верхний край решетки или оконного проема нескольких полосок мягкой бумаги (подойдет туалетная, одинарная салфетка или газета) размером примерно 2,5х6,5 см каждая. По интенсивности колебания полосок определяется сила движения воздушных масс. Если колебания отсутствуют – проблемы налицо.

Летом обследование вентиляции таким образом может не дать результатов.

Безусловным маркером послужит застой воздуха, длительное сохранение и распространение следов приготовления пищи, проникновение в помещение неприятных запахов мусоропровода или канализации.

Кроме того, наличие шума, даже при нормальном функционировании системы говорит о потенциальной опасности возникновения неполадок и требует устранения и ремонта.

Источники шума

Даже неработающая система вытяжки провоцирует возникновение шумов за счет свободного передвижения воздуха по открытому каналу. Многим жителям многоэтажных домов знакома ситуация, когда гудят стены во время сильных порывов ветра. Стандартно шумы разделяются на три категории, в зависимости от причины возникновения:

  • вибрационные;
  • воздушные;
  • самогенерирующие.

Вибрационные возникают за счет некорректной установки отдельных элементов воздуховода, неправильной шумоизоляции. Слабо прикрученные шлюзы, хомуты начинают раскачиваться при прохождении воздуха. Для такого типа характерен гул, металлические позвякивания. Передается низкочастотный звук через стены, перекрытия.

Аэродинамический тип передается по воздуху. Такой шум провоцирует движущийся в тоннеле вентиляции поток воздуха. В зависимости от режима работы мотора вытяжки, скорость воздуха в шахте вентиляции может доходить до 40 км/час. Возникновение звуковой волны при прохождении воздуха неизбежно, с помощью качественной шумоизоляции можно практически полностью перекрыть доступ воздушного шума в помещение.

Самогенерирующие шумы возникают при прохождении потока воздуха по неровному, часто суживающемуся тоннелю системы вентиляции, через заслонки и пороги. После прохода поворота звуковая волна усиливается на 30%, звук от работающего мотора вентиляции усиливается на 20%.

Принцип классификации воздуховодов

Воздуховодами называют систему труб, приспособленную для движения по ней воздушного потока и устроенную определенным образом.

Их применяют при монтаже систем вентиляции в домах‚ сети воздуховодов образуют системы вентиляции и кондиционирования‚ с их помощью подключают промышленные и кухонные вытяжки‚ используют в системах воздушного отопления.

Исходя из конструктивного исполнения‚ их делят на круглые и прямоугольные. Круглые воздуховоды эргономичны‚ воздух движется по ним почти бесшумно‚ вибрация при работе незначительная.

Соединяют элементы воздуховода с круглым сечением без использования дополнительных элементов.

Прямоугольное сечение воздуховода предпочтительнее тогда, когда систему нужно сделать незаметной, спрятав ее под отделкой.

Этим и удовлетворительным уровнем пропускной способности обусловлен их выбор при устройстве системы вентиляции в жилых домах. Кроме того, воздуховоды бывают жесткими и гибкими.

Металлические воздуховоды с прямоугольной формой сечения в разрезе имеют типовые размеры‚ колеблющиеся в пределах от 10 х 10 до 400 х 320 см. Прямые звенья имеют длину от 1 до 2.5 м

У первых сечение может быть как круглым‚ так и прямоугольным‚ а вторые в разрезе имеют только круг. Их использование уместно в точках разветвления. Производят гибкие воздуховоды (гофру) в основном из алюминиевой фольги‚ полиэфира‚ хотя есть и изделия из силикона‚ текстиля‚ резины, устойчивой к агрессивной химии.

К вентиляторам‚ приточным и вытяжным анемостатам‚ решеткам их подсоединяют напрямую, но иногда, чтобы связать такой воздуховод с основной системой‚ дополнительно нужны соединительно-монтажные детали.

Внутри поверхность гибких воздуховодов не отличается особой гладкостью, поэтому повышенное аэродинамическое сопротивление создает дополнительные шумы.


Гибкие воздуховоды могут быть как каркасными‚ так и бескаркасными. Каркас образует проволока — полимерная либо стальная. Свитую в пружину проволоку‚ покрывают синтетическим материалом‚ фольгированной лентой или полимером. Этот вид труб иногда оснащают покрытием — теплоизоляционным или шумопоглощающим

Структура у гибких воздуховодов многослойная. Для большей жесткости между слоями размещают стальную проволоку. Наиболее часто вентканалы в жилых домах прокладывают из труб ПВХ‚ обладающих высокими звукопоглощающими и теплоизоляционными характеристиками.

Применяют гофру в тем местах, где скорость движения воздушной массы не превышает 30 м/с‚ а давление не выше 5 т. Па.

Воздуховодные каналы по своей конструкции могут быть встроенными‚ в виде вентиляционных шахт‚ и внешними‚ проложенными по стенам и потолкам. Первые располагают внутри стен.

Чтобы они работали эффективно их поверхность внутри должна быть максимально гладкой‚ тогда воздух будет циркулировать свободно‚ не натыкаясь ни на какие помехи. Внизу шахта имеет отверстие‚ позволяющее очищать воздуховод.

Подвешенные и приставные короба используют для устройства внешних воздуховодов. Они представляют собой сборку, состоящую из труб и соединителей, различных по размеру и форме. Исходя из такого признака‚ как наличие изоляции‚ воздуховоды бывают изолированными и без изоляции.

Основываясь на дизайне помещений и конструктивных особенностях строения‚ останавливают выбор на каком-то конкретном виде воздуховодов.

а-з – установка горизонтальных воздуховодных каналов; и-к – вертикальных каналов; а, и – крепление к стенам; б, в, г, к – фиксация к колоннам; д, в – к перекрытиям; е, з – к формам и прогонам. Конструктивные элементы: 1 – консоль; 2 – тяга; 3 – хомут; 4 – воздуховод; 5 – траверса; 6 – стяжной болт; 7 – накладка

Установке системы должен предшествовать качественный аэродинамический расчет. Потребуется определить давление в системе‚ объем воздушных масс‚ проходящих по воздуховоду‚ его сечение‚ тип воздухообмена.

Причины неполадок

Загрязнение воздуховода

Одной из самых распространенных проблем воздухообмена являются старые дома, не рассчитанные на установку герметичных пластиковых окон. В таком случае помещение изолируется, нарушается естественный ток воздуха.

В современных строениях приток затрудняется при загрязнении фильтров и поломке механизмов нагнетания потока воздуха в помещение.

Проблемы оттока воздушных масс связаны в основном с засорами, разгерметизацией и поломками. Нарушает нормальную циркуляцию также:

  • оснащение жилища вытяжками, мощность которых несопоставима с проектной нагрузкой шахты воздуховода;
  • установка климатического оборудования, которое способствует более резкому перепаду температур между внешней средой и помещением.

Шум в квартире из вентиляционного короба возникает в результате:

  • вибрации отдельных узлов, особенно воздухораспределителей;
  • ошибок, допущенных при расчетах и проектировке;
  • ошибок при установке оборудования и выборе материалов.

Самостоятельное устранение неполадок в работе и загрязнений возможно при условии:

  • наличия свободного доступа к основным узлам системы;
  • отсутствие высокотехнологичного оборудования в оснащении;
  • небольшая протяженность каналов воздуховода.

Использование приточных клапанов, оснащенных фильтрами, либо простейших вентиляторов дает возможность справиться с нарушением в их функциональности самостоятельно.

Правила самостоятельной установки

На самом деле правил монтирования этих приспособлений не существует. Устанавливать шумоглушительное устройство можно как на воздуховоды приточной вентиляции, так и на каналы вытяжной вентиляционной системы.

  • Полагаясь только на слух, монтировать эти приспособления не следует. Следует сделать акустические замеры.,/
  • На основании замеров следует подсоединить шумоглушительное оборудование к воздуховоду, в месте наибольшего шума.
  • Можно сделать дополнительную шумоизоляцию, обклеив воздуховод войлоком или обернув его минеральной ватой.
  • Если в воздушном потоке вентиляционной системе присутствуют твердые включения, то следует перед шумопоглотителем установить фильтр грубой очистки.

При подборе наиболее эффективного устройства используется довольно сложная система расчета взаимодействия акустических колебаний вентилятора, воздуховодов и самого устройства с проявляемыми звуковыми колебаниями. Для этого используется специализированное оборудование. Но при желании всегда можно изготовить шумоглушитель для вентиляции своими руками, который может уступать по некоторым показателям своим производственным аналогам, но будет существенно дешевле их.

Устройство поглощения шумов в вентиляционной системе своими руками

Для того чтобы сделать такой шумоглушитель своими руками вам потребуется:

  • Отрезок оцинкованной трубы совпадающий диаметром с воздуховодом вентиляционной системы. Отрезки продаются длиной 1 м.
  • Отрезок трубы, диаметр которой на 60 мм будет больше предыдущей.
  • Утеплитель, который является и эффективным звукоизолятором. В качестве него может выступать базальтовая вата, стекловата, любые прессованные органические волокна, пропитанные составом, предотвращающим его горение.
  • Пластиковые хомуты и 1 шиферный гвоздь
  • Заклепочный пистолет, молоток пассатижи.

Приступаем к сборке

  1. Первый отрезок трубы нужно сделать перфорированным, отступив от обоих краев 100 мм. Для этого использовать гвоздь и молоток. Делать отверстия через каждые 10 мм.
  2. После этого, накрутить на перфорированный отрезок трубы 1 слой базальтового мата, толщиной 50 мм. отступая от краев по 80 мм. Звукопоглощающий материал хорошо стянуть 4 пластиковыми хомутами.
  3. С одного края большей трубы отступить 60 мм, прочертить по окружности линию и до нее сделать надрезы. Каждый «лепесток» согнуть по отмеченной линии под 90° к середине, после чего на каждом сделать отметку, отступая 30 мм от края каждого лепестка и согнуть под °90 вдоль трубы.
  4. Первую заготовку вставляем во вторую, лепестки будут одновременно и упором для изолятора и местом крапления труб между собой.
  5. С другой стороны труб повторить операцию с разрезанием лепестков.
  6. Готовое изделие можно устанавливать в разрыв вентиляционного воздуховода, закрепив хомутами.

Если после его установки уровень шума упал хотя бы на 10-15 Дб, то вы получили прекрасный результат, и добились эффективности промышленных аналогов.

Рекомендации по монтажным работам

Основной упор надо делать на толщину теплоизоляции воздуховодов. Чем она толще, тем лучше. Но здесь надо учитывать и ценовую составляющую, потому что чем толще утеплитель, тем он дороже стоит. Поэтому и существуют нормативы, по которым и производится расчет толщины изоляции. В основу этих расчетов ложится теплопроводность.

Если монтаж проводится скорлупами, то в первую очередь учитывается совпадение диаметров воздуховодов и теплоизоляционных цилиндров. Последние состоят из нескольких частей, которые стыкуются на воздуховоде посредству соединения паз-шип. Крепление производится хомутами, проволокой или скотчем.

Что касается рулонных материалов, то строгих требований к их монтажу нет. Главное – не допустить образования неплотностей, зазоров и щелей, который впоследствии станут мостиками холода.

Уличную теплоизоляцию обязательно закрывают кожухами из оцинкованного металла или алюминия. Последние не являются частью термоизоляции вытяжной вентиляции, их основная задача – сохранение утеплителя от механического воздействия и природных нагрузок.

https://youtube.com/watch?v=wV3tzrjfXHY

Методы снижения шума и их характеристики

Прежде чем говорить о способах снижения шума, следует найти источник, из которого этот шум исходит. Причин шума может быть несколько:

  1. Циркулирующий внутри вытяжки воздух. Причем чем больше препятствий встречается на пути воздушных потоков, тем сильнее будет шум.
  2. Забитые пылью или другими осадками трубы вытяжки тоже могут стать причиной шума, но с этой проблемой легко справиться, проведя чистку вытяжки.
  3. Мотор тоже может стать причиной шума, при этом справиться с этой проблемой самостоятельно практически невозможно. Мотор может располагаться как в самом корпусе, так и выше — за пределами помещения, где работает вытяжка.
  4. Шум может быть и при неправильной установке воздуховода.

Во многих случаях можно выполнить шумоизоляцию воздуховода самостоятельно. Рассмотрим способы, которые помогут уменьшить шум:

  • Заменить часть воздуховода и установить такой же, но с шумопоглощающим материалам аналогичного сечения. Для этого можно использовать гофру. Этот материал хорошо защищает от звуков, а также имеет высокую прочность.
  • Установить шумоглушитель необходимого сечения. Это вид глушителя звука оснащен внутри звукопоглощающим материалам, поэтому поможет снизить аэродинамические и другие шумы.
  • Если основной шум идет от вентилятора, то можно попробовать заменить его новым или подставить под него резиновые подушки, что снизит шум.
  • Внутренняя или наружная звукоизоляция воздуховода. В этом случае самоклеящаяся звукоизоляция для воздуховодов будет идеальным вариантом. Во-первых, работать с ней просто и быстро, а во-вторых — этот материал хорошо поглощает звуки.

Особенности монтажа звукоизоляции в вентиляционном коробе

Если вы решили произвести изоляцию вытяжки на кухне или другом помещении своими руками, то необходимо произвести подготовительные работы. Во-первых, нужно очистить поверхность конструкции от имеющейся грязи. Во-вторых, подготовить рабочий инструмент и материал для шумоизоляции. Из инструментов может понадобиться шпатель, нож, клей.

Теперь разберем особенности монтажа поэтапно:

  1. Необходимо подготовить материалы для подавления шума, толщиной от 3 до 9 мм, в зависимости от параметров короба. Материалом может быть пенополиэтилен, который чаще всего используется в качестве звукопоглощающего материала, к тому же — он защищает конструкцию от влаги и конденсата.
  2. Затем обклеиваются выбранным материалом все неровные поверхности (углы, углубления и т.д.)
  3. Материал крепится так, чтобы его отражающая сторона была наружу.
  4. Стыки и швы материала необходимо заделать металлической лентой. Это поможет надежно закрепить края полотна и удержит их в момент эксплуатации.
  5. Чтобы улучшить эффективность изолирующей конструкции, используются специальные материалы и подкладываются под конструкцию.

Подбор вентиляционного оборудования

Если говорить в двух словах, то чем выше потери давления в сети воздуховодов, тем мощнее должен быть вентилятор в системе, чтобы прокачать ее и обеспечить необходимые параметры на выходе из решеток.

Каждый вентилятор обладает характеристикой, по которой можно увидеть зависимость выдаваемого расхода от суммарных потерь давления. То есть, чем выше потери, тем меньший расход может обеспечить вентилятор. Более подробно о подборе вентиляционного оборудования можно прочитать в соответствующей статье.

Рассмотрим последний вопрос системы управления приточной вентиляцией. Система автоматики приточной системы вентиляции контролирует:

  • приток нужного количества свежего воздуха (в зависимости от содержания СО2 в квартире или доме);
  • состояние загрязненности фильтров;
  • процесс нагрева приточного воздуха (зимой);
  • процесс охлаждения приточного воздуха (летом);
  • процесс увлажнения (с помощью специальных датчиков);
  • процесс осушения воздуха.

Главные параметры вентиляционного короба

Главный критерий, по которому выбирается вентиляционный короб — это его пропускная способность. Рассчитать ее способность человеку без специального образования не удастся, так как формула сложная, но есть масса таблиц, которые отражают необходимую пропускную способность, в зависимости от размеров короба.

Главная закономерность проста: пропускная способность зависит от имеющихся углов и неровностей в конструкции короба — чем их больше, тем сложнее воздуху правильно функционировать. Чтобы отводить одинаковый объем воздуха в этом случае, требуется более мощное оборудование либо большее сечение.

Поверхность вентиляционного короба — как внешняя, так и внутренняя, может быть гладкой или гофрированной. Также короба могут быть круглой, квадратной или прямоугольной формы, но круглые конструкции предпочтительней, так как в них нет препятствий для отвода воздуха и они просты в уходе. Короба различаются по материалу изготовления: пластик или металл.

1. Изоляция вентиляционных труб

Вентиляционная изоляция (изоляция труб вентиляционных) необходима для предотвращения появления конденсата, снижения потерь тепла и уровня шума.

Стоит отметить, что хотя уменьшение шума и потери тепла тоже важны, наиболее важным фактором, из-за которого необходимо изолировать вентиляционную систему, является предотвращение образования конденсата на внутренних стенках трубы.

Почему? Потому что в зимний период температура воздуха, выходящего через вытяжную вентиляцию, намного выше, чем температура воздуха на улице. Поэтому на отрезках вентиляционной трубы, проходящих за пределами тёплых зон, скапливается конденсат, который начинают замерзать и, нарастая, может значительно сузить трубу (а то и вовсе закрыть ток воздуха), что негативно влияет на качество вентиляции помещений.

Ошибки при монтаже

Большая часть провоцируемого шума происходит из-за того, что вентиляционная система некачественно установлена. Следовательно, шума можно избежать посредством правильного монтажа. В том случае, когда возникновение шума неизбежно, его можно значительно снизить посредством звукоизоляции. Но нужно понимать, что не существует полностью бесшумной вентиляции. Независимо от мер минимальный гул будет всегда присутствовать.

Ниже представлен определенный список действий, благодаря которым можно избежать ошибок при проектировании и установке вентиляционной системы. Благодаря им большинство провоцируемого шума можно избежать.

  • Не стоит использовать рециркуляционную систему воздуха без наличия определенных отводов. Такая ошибка обычно имеет место тогда, когда задействовано пространство между перекрытием и фальшпотолком. В таком случае движение воздуха происходит произвольно, поэтому он выбирает наиболее удобный для себя поток – именно это провоцирует возникновение нежелательного шума.
  • Не стоит прокладывать шумные воздуховоды над теми помещениями, в которых шум нежелателен. Этот параметр необходимо учитывать на стадии проектирования. Систему вентиляции лучше всего прокладывать над нежилыми помещениями. Исправление такой ошибки может привести к большим финансовым затратам, однако это является отличным выходом из ситуации для предотвращения шума.

  • Стоит прокладывать воздуховод по коридору с его дальнейшим разветвлением в требуемом направлении. Такой подход будет оптимален в ситуации единого воздуховода при смежных помещениях.
  • Нужно использовать виброизоляцию, что позволит существенно снизить вибрационный шум. Посредством чередования гибкого и жесткого воздуха можно полностью избавиться от вибрации. В этой ситуации звук будет теряться по пути.
  • Контроль скорости передвижения потока воздуха в системе. Следует произвести расчет количества проходящего в каналах вентиляции воздуха. Полученные данные позволяют выбрать оптимальный диаметр воздуховода, благодаря чему скорость потока можно будет уменьшить и, следовательно, снизить шум.

Глушители

Промышленные глушители  всегда используются в системе вентиляции для снижения аэродинамического сопротивления и гашения структурных шумов. В многоквартирных домах используются универсальные элементы, которые отвечают требованиям ГОСТ. Монтаж  проводится на стадии установки междуэтажных перекрытий. Шумоглушители классифицируются по видам и характеру эксплуатации, они бывают:

  • трубчатыми прямоугольными, класс ГТП;
  • трубчатыми круглым – ГКТ;
  • пластинчатыми ГП.

При самостоятельных работах, связанных с монтажом шумоизоляции, используется один из видов глушителей или серия, в зависимости от того, какой шум появляется во время работы вытяжки и при отключенном двигателе.

Глушитель трубчатый класса ГТП изготавливается из различных сечений квадрата входа, есть вариант установить изолятор на трубу вентиляции любого диаметра. Он предназначен для подавления воздушного шума, создаваемого вентилятором, кондиционером, устройствами регуляции. Конструктивно глушитель состоит из:

  • металлическеского корпуса;
  • шумопоглотительной прокладки из минерального волокна;
  • регулирующей мембраны.

Глушитель устанавливают на вентиляционную трубу на расстоянии от 1 метра от работающего устройства, это позволяет на 99% предотвратить возникновение шума в остальной части воздушного канала.

Трубчатый элемент класса ГКТ конструктивно состоит из двух труб, внутренняя имеет перфорированные стенки и служит надежным шумоизолятором. Внешняя часть глушителя может иметь стальную оплетку, металлический блок или пластиковый кожух. Между трубами глушителя расположен слой шумоизолирующего материала ― базальтовый или стекловата.

Глушители с пластинчатым ГП представляют собой короб с установленными пластинами, характеристики шумопоглощения зависят от соотношения размеров пластин и их количества. Короб устанавливается для поглощения звуков от работающих вентиляторов, кондиционеров. В квартирах конструкцию используют редко, чаще в отдельных домах и промышленных цехах.

Выводы и полезное видео по теме

Здесь вы увидите‚ как специалисты выполняют монтаж воздуховодов:

Воздуховоды из пластика и их монтаж:

Важно изначально иметь грамотный проект прокладки воздуховодов. Ознакомившись с видами и особенностями монтажа воздуховодов разных типов‚ можно заняться устройством несложной системы самостоятельно

Громоздкие и сложные в исполнении конструкции лучше поручить профессионалам.

Если же у вас возникли вопросы или вы хотите уточнить какой-то момент по установке воздуховодов, спрашивайте совет – постараемся помочь вам.

Список источников

  • sovet-ingenera.com
  • StrojDvor.ru
  • AeroClima.ru
  • ventkam.ru
  • stroy-podskazka.ru
  • obshum.ru
  • k-fonik.ru
  • mr-build.ru
  • stroyka.ahuman.ru
  • polifasplus.ru
  • www.ads-vent.ru

Похожие статьи

Комментировать
0
30 просмотров

Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации. Вы с нами?

Adblock
detector
