Технические характеристики

Мощность вышеописанной модели составляет 320 Вт. Максимальный диаметр используемого шурупа равен 6 мм. Диаметр используемого патрона составляет 10 мм. У данной модели нет функции регулировки глубины завинчивания. Весит оборудование 1,4 кг. В древесине и металле вы сможете проделать отверстия, максимальный диаметр которых составляет 25 и 10 мм соответственно.

Габаритные размеры этого сетевого шуруповерта «Интерскол» составляют 250 x 70 x 200 мм. У моделей имеется реверс. Частота вращения шпинделя за минуту может варьироваться от 0 до 1800 оборотов. Размер используемого патрона равен пределу от 0,8 до 10 мм. Прежде чем приобретать описываемую модель, вы должны оценить, нужна ли вам подсветка, функция удара, и какой крутящий момент вам необходим. Первых двух опций у оборудования нет, а вот крутящий момент составляет 35 Нм.

Ремонт механической части инструмента – самозажимного патрона

Еще одним узлом, требующим внимания, является патрон шуруповерта. Нельзя сказать, что он часто выходит из строя, но поломки все же случаются. В этот момент главной задачей становится демонтаж патрона.

На первый взгляд, к нему трудно подобраться, но в действительности все просто:

крестовидной отверткой по часовой стрелке, так как левая резьба, нужно вывинтить стопорный шуруп патрона;
в патрон вставить шестигранный ключ №8-№10 короткой стороной и резко ударить по длинной стороне ключа в направлении против часовой стрелки.

Если по какой-то причине шуруп не выкручивается, в патрон предварительно наливают антикоррозийную жидкость. После чего повторяют процедуру. Если и это не помогает, разбирают шуруповерт и снимают редуктор. Затем при помощи трубного ключа на 198 удерживают шпиндель и выкручивают патрон.

Патрон меняют полностью, потому что кулачки и конусную гайку можно подобрать только с аналогичного патрона. Покупать запчасти на быстрозажимное устройство нужно, имея в наличии шуруповерт и старый патрон.

Прочитав представленную статью, мастеровой человек сможет отремонтировать несложный шуруповерт «Интерскол», и ему не придется тратить лишние деньги в сервисных центрах.

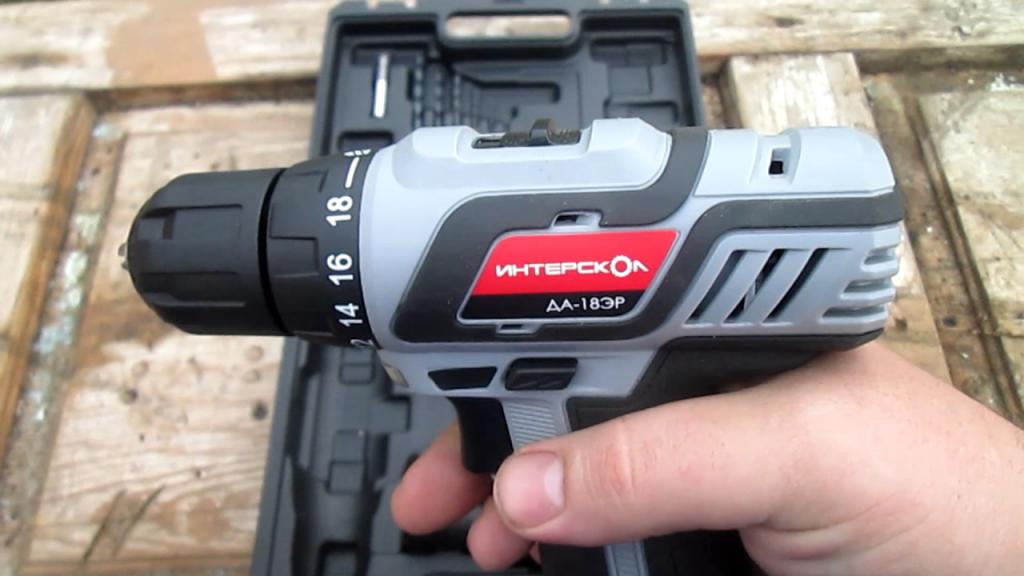

Обзор шуруповерта ДА-18 ЭР

Данную модель шуруповерта, с помощью которой можно работать еще и как дрелью, вы сможете приобрести за 6500 руб. Она представляет собой инструмент, пользующийся популярностью не только у домашних мастеров, но и у профессионалов. Вы сможете завинчивать саморезы и ставить крепежи с помощью данной модели.

Инструмент можно эксплуатировать в тяжелых условиях, длительное время он будет работать без дополнительной зарядки. Работает оборудование за счет аккумулятора на 18 вольт, что позволяет использовать большие сверла для древесины и стали. В первом и во втором случаях диаметр отверстия может достигать 18 и 10 мм соответственно.

Особенности устройства

В конструкции шуруповерта одним из основных узлов является двигатель. Исполнение у него в основном стандартное. Он представляет собой цилиндр, внутри которого располагаются магниты. Якорь у мотора удерживается на опорах, которые изготавливаются из латуни или другого материала. В пазы якоря укладываются обмотки двигателя. Они выполняются из материала с высокой магнитной проницаемостью.

Материал корпуса якоря – сталь. Через равное число витков обмотка обладает выходом к коллекторным пластинам. Для прижима щеток используются подпружиненные пластины, которые не позволяют элементам конструкции уходить со своих мест. Разобравшись со схемой постоянного двигателя, вы сможете понять, что напряжение подается на сами щетки. Направление вращения двигателя при этом будет зависеть от полярности приложенного напряжения.

В устройстве шуруповерта «Интерскол» имеется еще и планетарный редуктор, который является одним из важных механизмов. Он выполняется в отдельном корпусе и состоит из некоторых частей, среди них:

водило;
шестерня;
солнечная шестерня;
сателиты.

В процессе эксплуатации четыре компонента могут выйти из строя. Не все редукторы выполняются одинаково. Они могут обладать своими особенностями. Для ремонта узла следует уточнять расположение каждого элемента.

Основной деталью выступает кольцевая шестерня, которая обладает цилиндрической формой. По окружности располагаются зубья, по которым двигаются сателлиты. Они устанавливаются на штифты водила. Между сателитами располагается солнечная шестерня.

По довольно простой схеме выполняется регулятор оборотов шуруповерта «Интерскол». В данном узле задействованы ключ и широтно-импульсный контроллер. Первый изготавливается на базе полевого транзистора. В управлении применяется переменный резистор. Его сопротивление и скорость вращения будут зависеть от силы нажима на кнопку включения. Ее иногда называют курком.

В аккумуляторном шуруповерте «Интерскол» используется питающий элемент постоянного напряжения. Он обычно малогабаритный, что позволяет снизить вес для удобства эксплуатации. Аккумулятор – это устройство нескольких скрепленных между собой питающих элементов. Их соединение осуществляется последовательно. Они располагаются в едином корпусе. У домашних бытовых моделей питающее напряжение обычно начинается от 9 вольт. Диапазон этих параметров довольно широк и может достигать 19 вольт. Это касается профессиональных агрегатов.

Рассматривая шуруповерты «Интерскол», вы сможете выявить, что с увеличением питающего напряжения оборудование получается более мощным. Конструкция еще обычно предусматривает обрезиненную рукоятку, переключатель реверса и система охлаждения двигателя. Если вы хотите сделать работу более комфортной, то следует выбирать устройство с плавным пуском. Корпус редуктора обычно изготавливается из металла. Выключатель является обрезиненным.

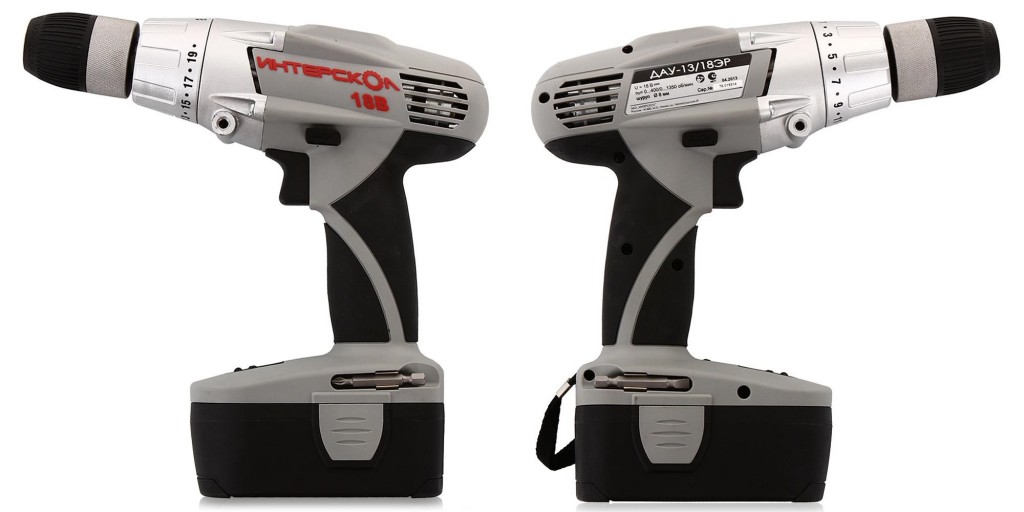

Первые впечатления от ДАУ-13/18ЭР

Шуруповёрт ДАУ-13/18ЭР — это топовая модель от Интерскол в линейке 18-вольтовых шуруповёртов, оснащенных никель-кадмиевыми аккумулятором.

В инструменте собраны вместе все решения, свойственные серьёзным инструментам. Но обо всём по порядку.

Корпус шуруповёрта выполнен из пластика. Основной его особенностью является металлический кожух редуктора, нарочито выставленный напоказ. Это придаёт модели солидный и внушающий доверие внешний вид.

Резиновые накладки есть только на рукоятке шуруповёрта. На самом корпусе резины нет, что может доставлять некоторые неудобства при работе на наклонных поверхностях — ДАУ-13/18Э может скатываться вниз, и нужно быть внимательнее с тем, куда кладётся инструмент.

Аккумулятор у ДАУ-13/18ЭР никель-кадмиевый. Но по характеристикам он ничуть не уступает более прогрессивным литий-ионным. При рабочем напряжении в 18 вольт аккумулятор имеет ёмкость в 2 А*ч и заряжается ровно 1 час. В заводской комплектации поставляется 2 блока, поэтому этот Интерскол отлично подходит для сложных и продолжительных работ.

Крутящий момент по паспорту с хитринкой. Интерскол разделяет жесткие и мягкие режимы, для которых заявлены разные значения — 43 Н*м и 25 Н*м соответственно. Такой же фокус мы наблюдали у шуруповёрта Зубр ЗДА-18-Ли-К. Что это реальный параметр или маркетинговый ход? Ответа пока нет.

В шуруповёрте предусмотрено 2 скорости редуктора.

Переключатель расположен в верхней части корпуса.

На первой скорости обороты от 0 до 350. На второй от 0 до 1350 об/мин.

В ДАУ-13/18ЭР доступна 21 степень регулировки заворачивания крепежа.

Стандартный режим сверления дополняет режим ударного сверления. Для случаев пробивания отверстий в камне, кирпиче или бетоне к корпусу можно прикрутить боковую рукоятку (идёт в комплекте).

Патрон быстрозажимной. Одна из его муфт выполнена в металле (с рифленой поверхностью). Диаметр оснастки от 1,5 мм до 13 мм.

На шуруповёрте есть:

индикация заряда аккумулятора — 3 красных светодиода,
подсветка рабочей зоны,
2 держателя для бит (по бокам нижней части рукоятки).

Ремонт электрической части инструмента – аккумуляторной батареи

Часто встречающимся отказом в работе шуруповерта «Интерскол» Да-18ЭР является выход со строя аккумулятора. Определить эту неисправность очень просто. Если поставить на зарядку оба аккумулятора шуруповерта, и один из них зарядится, а второй нет, при этом тестирование зарядного устройства не показывает отклонений, то причина – в самом источнике питания.

Необходимо вскрыть корпус аккумулятора и извлечь из него батарею гальванических элементов. После этого необходимо проверить напряжение на каждой банке. Оно должно составлять 1,2–1,4 вольта. Если напряжения хотя бы на одном элементе нет, или оно ниже этого значения, его нужно заменить. Так как банки аккумуляторной батареи соединены последовательно, возросшее сопротивление поврежденного элемента не дает возможности зарядиться остальным.

После выявления слабого места батарею нужно собрать и проверить ее работу под нагрузкой. Повторная проверка поможет убедиться в правильности принятого решения. Идеальным решением будет замена отдельных элементов или аккумуляторной батареи в сборе на новую, оригинальную. Стоимость аккумулятора шуруповерта довольно велика, поэтому стоит попробовать практичные способы восстановления работоспособности «старых» элементов.

В первую очередь на поврежденную банку нужно кратковременно воздействовать большим током. Это вернет ей былую герметичность и прекратит процессы высыхания и испарения электролита.

Вторым вариантом возвращения работоспособности неисправной банке является ее легкое сжатие или небольшая деформация корпуса элемента. Такие действия дадут возможность поработать аккумулятору еще некоторое время.

Если в наличии есть несколько аккумуляторов б/у, то из них можно собрать новый, отбирая и спаивая годные элементы. При этом нужно помнить две вещи. Собранный аккумулятор должен иметь напряжение на 1,5–2,5 вольта, превышающее номинальный показатель, и на нем необходимо устранить так называемый эффект памяти. Для этого его заряжают и разряжают полностью несколько раз. При этом нужно следить, чтобы шуруповерт не перегревался.

Еще одной причиной отсутствия работоспособности аккумулятора может стать термовыключатель. Он установлен на батарее гальванических элементов и подключен к контактам управления. Его миссию трудно переоценить. Датчик в процессе зарядки следит за уровнем температуры гальванических элементов и при превышении номинальных значений прерывает цепь, тем самым предохраняя их от разрушения. Его выход со строя запустит необратимые процессы в банках, а это приведет к их разрушению.
