Светодиодный уличный светильник fl-led street-01

Виды

Существуют разные типы подобных устройств:

1. Инфракрасные (Anam ALX, НПП, НПО);
2. Ультразвуковые (Hama Strip Light, Mighty LED);
3. Микроволновые;
4. Комбинированные (IEK, ДБО).

Светильник со встроенным инфракрасным датчиком движения является наиболее популярным для жилых и производственных помещений. Принцип его работы основан на распознавании изменения температуры окружающей среды и реагирование на это. Любое тело излучает определенный инфракрасный свет, на него реагирует особо чувствительное фотореле. Сенсоры датчика реагируют на появление или исчезновения из области контроля ИК-света, поэтому это просто идеальный комнатный выключатель

Нужно отметить, что для многих моделей таких ламп крайне важно движение объекта. Если человек в комнате долгое время будет находиться без движения, то свет выключится

Фото — уличный фасадный инфракрасный светильник

Ультразвуковые модели в основном используются для улицы. Они работают за счет звука, который передается датчиком к приёмнику – если сигнал прерван, то загорается свет. Уличный светодиодный светильник с ультразвуковым датчиком движения также может использоваться и для помещения, к примеру, для большой прихожей или квартиры с несколькими группами ламп.

Фото — ультразвуковой

Микроволновый работает по принципу ультразвукового, но при этом датчик передает приемнику не звук, а радиоволны. Аналогично, если волна прерывается – то контакты замыкаются и загорается свет. Установка возможна как для помещения, так и для улицы.

Комбинированные варианты сочетают в себе несколько видов сенсоров, что позволяет значительно расширить их область использования. К примеру, сейчас очень популярен для дачи и частного дома потолочный светильник-ночник с инфракрасным датчиком движения и освещенности, т. е. классическим фотореле. Индикатор реагирует на снижение количества солнечных лучей и замыкает контакты, помимо этого он также может настраиваться на режим ИК-излучения, т. е. включать свет только в присутствии человека.

Фото — модель с сенсором движения и освещенности

Также классификация может производиться по типу установки. Существуют встраиваемые модели, накладные, потолочные, консольные и многие другие. Для освещения фасада дома удобнее всего использовать накладной или настенный светильник, по типу консоли или бра. В то же время, как садовый вариант чаще применяется как беспроводной или автономный (на батарейках) светильник с датчиком присутствия и движения.

Фото — настенный диодный

Классификация по типу питания:

1. Проводной (подключается в розетку либо к основной линии питания электросети);
2. Беспроводной (на батареях, аккумуляторах или солнечных фотоэлементах).

Конечно, для квартиры или дома в большинстве случаев используется сенсорный светильник с прямым подключением к сети. Хотя сейчас многие домовладельцы переходят на полную автономию. Для сада или двора рекомендуют применять беспроводные технологии.

Фото — светодиодный

Помимо этого нельзя забывать про типы ламп, которые используются в качестве источников света. Самый простой и привычный вариант – это модель с нитью накаливания. Её можно подключить как светильник для любой комнаты (кухни, спальни, детской, ванной), но при этом это довольно плохой уличный вариант – влага, контактирующая с лампой, может способствовать нарушению герметичности колбы.

Специалистами рекомендуются использовать как наружный — люминесцентный, галогенный (Brilumb-7SL) или диодный светильник с датчиком движения. Часто они не поддаются воздействию агрессивных внешних факторов, а модель со светодиодами практически не разбиваемая.

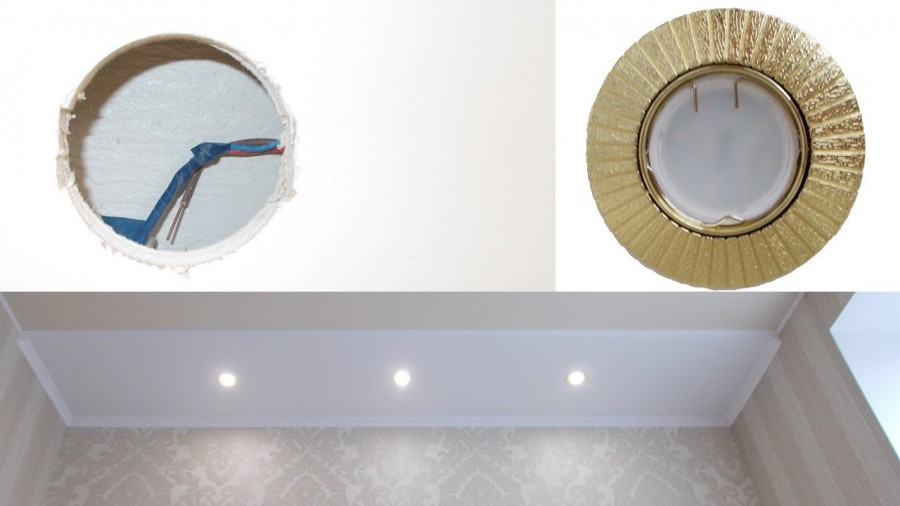

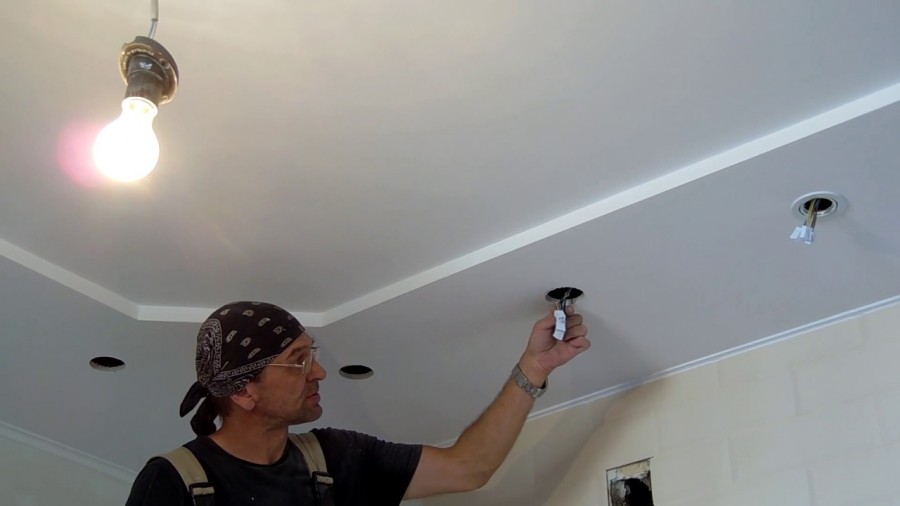

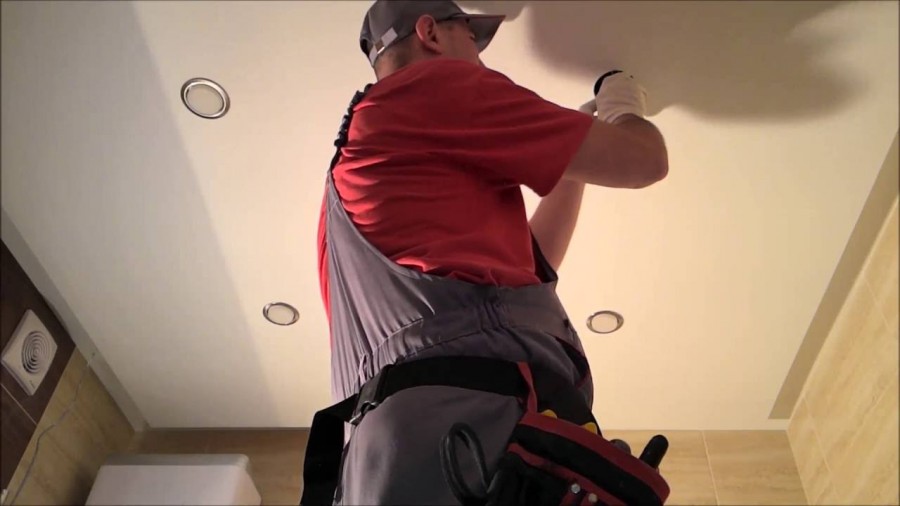

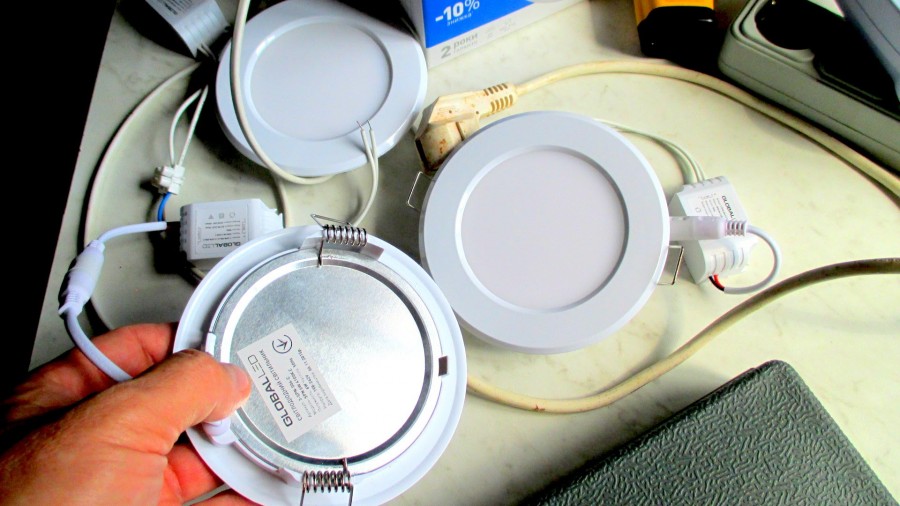

Как подключать точечные светильники

Извлечь петли из кабеля. Если его нет, следует провести два провода от одного отверстия к другому. Начать следует с кабеля питания. Перед работой обязательно обесточить провода.

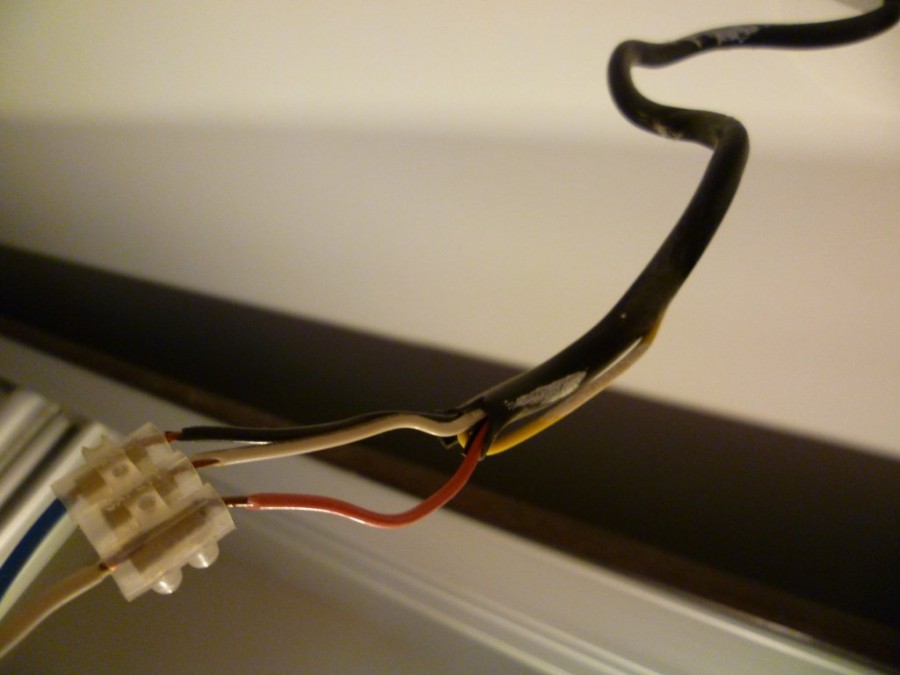

Разрезать петли и затем оголить. Для одного осветительного устройства нужны два провода по 10 см длиной на каждого.

Оголить каждый кабель нужно примерно на 15 мм. Поместить в клеммник кончик коротких проводов. Другой конец соединить с кабелем подключенном к питанию

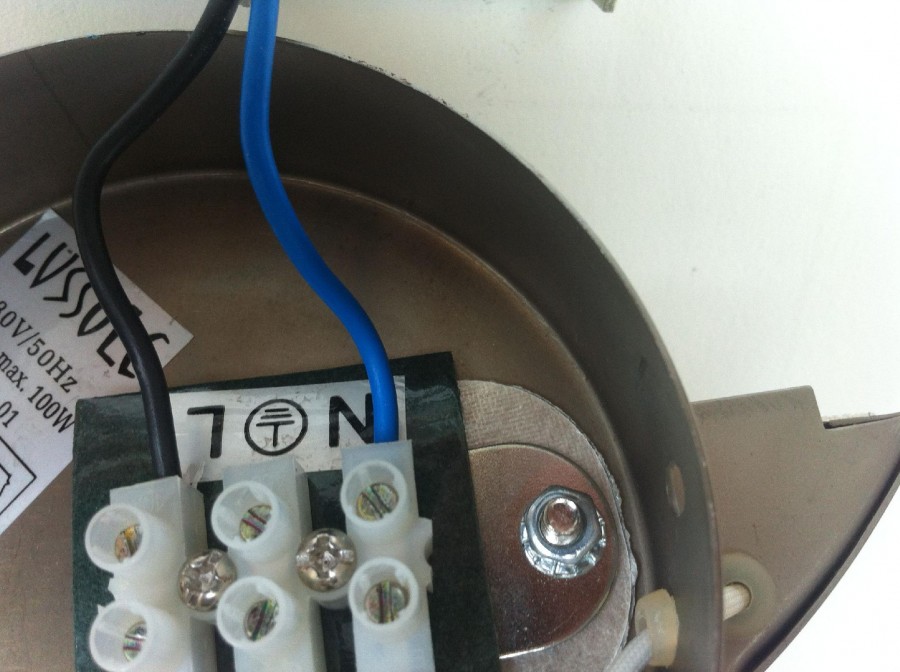

При работе важно учитывать маркировки. К примеру: N – это ноль, PE – заземление, L – фаза.

Иногда можно опираться на схемы для подключения светильника. Один конец лампы соединить с фазой (L). Второй конец к нолю (N). Питание поступает за счёт переменного тока. Любой контактный штырь можно подключить к самому проводу. Ведь каждые два контакта замкнуты на одной стороне светильника.

Достоинства и недостатки

Востребованность беспроводных светильников объясняется их достоинствами, к которым относятся следующие:

• Они работают автономно и не зависят от электрических сетей, что позволяет им работать в любых условиях, даже при отключении электроэнергии во всём доме. При выборе качественных и надёжных батареек такой прибор может функционировать больше года без замены аккумулятора.
• Легко повесить без проводов. Нет необходимости устанавливать дополнительные розетки и вести проводку, соответственно, не будет лишней грязи и пыли. С помощью липучек или двустороннего скотча беспроводной светильник легко установить на стену.
• Установка в любом месте. Повесить такой прибор можно как в ванной, так и на лестничном пролёте в загородном доме, в беседке или гардеробной.

• Огромное разнообразие форм и цветов, в котором выполнены беспроводные светильники, позволяет подобрать модели для помещения с интерьером в любом стиле. Существуют и варианты размеров приборов. Маленькие светильники подойдут для небольших помещений типа шкафов или подвалов, в больших комнатах пригодятся массивные приборы, способные осветить много пространства.
• Существуют модели настенных беспроводных светильников, которые имеют датчик движения.

9фотографий

Всё же при покупке приборов освещения на батарейках следует иметь в виду, что даже качественные аккумуляторы необходимо периодически менять или перезаряжать, соответственно, возникает необходимость снимать светильник, чтобы попасть в отсек для батареек. При изготовлении беспроводных приборов не всегда используются натуральные материалы.

Производители

Сенсорные светильники, работающие в режиме «умный свет», в России продают такие фирмы:

• Компания представляет потребителям Yeelight Bedside Lamp — настольный прибор освещения, управляющийся посредством смартфона при помощи фирменного приложения для самых популярных операционных систем, что, судя по отзывам, удобнее, чем управление вручную. Он имеет цилиндрическую форму. Его основа выполнена из легкого и прочного алюминия, а верхушка — из прозрачного стекла, что придает ему футуристичности. Весит устройство 800 грамм. Осветит вашу комнату встроенная в прибор светодиодная лампа марки OSRAM с мощностью 10 Вт. На корпусе имеется кнопка включения и выключения, а также клавиша регулировки температуры света.
• Эта фирма выпустила настольный светильник Intelite с LED-технологией, что позволяет ему заменить обычную настольную лампу. Внешне устройство выглядит футуристично и имеет очень тонкую ножку, которая позволяет поворачивать его в любую сторону. Прибор освещения беспроводной и снабжен USB-портом.
• Mighty Light. Продукция этой компании снабжена датчиками передвижения и освещенности. Отзывы свидетельствуют, что крепится изделие при помощи клейкой ленты или пары шурупов с дюбелями на любую ровную поверхность. Оно автономно, так как питается от 3 батареек типа АА, что обеспечивает работу до 30 тысяч часов.

Led светильник Mighty Light с датчиком движения

• «Умный свет». Продукция этой фирмы находится в бюджетной ценовой категории и, судя по отзывам, подходит для установки в доме или на улице. «Умный свет» имеет белый пластмассовый водонепроницаемый корпус, в котором расположено 7 светодиодов, работающих от лампочек АА.
• Изделия фирмы являются линейными светильниками, работающими на мощности 10 Вт и напряжении 12 В. Производятся эти осветительные приборы в Китае.

Добавляем конденсатор

Если увеличить напряжение питание на светодиодах, для того, чтобы свет был ярче, то светодиоды начнут нагреваться, из-за чего значительно понижается их долговечность. Для того чтобы этого избежать, нужно соединить встраиваемый или настольный светильник на 10 Вт с дополнительным конденсатором. Просто подключите одну сторону цоколя к минусовому выходу мостового выпрямителя а положительный, через дополнительный конденсатор, к плюсовому выводу выпрямителя. Вы можете использовать 40 светодиодов вместо предложенных 60, увеличив тем самым общую яркость лампы.

Видео: как правильно сделать светодиодный светильник своими руками

При желании аналогичный светильник можно сделать и на мощном светодиоде, просто тогда понадобится уже конденсаторы другого номинала.

Как видите, особой сложности сборка или ремонт обычного светодиодного светильника, сделанного своими руками, не представляет. И это не займет много времени и сил. Такая лампа подойдет и как дачный вариант, например для теплицы, ее свет абсолютно безвреден для растений.

Паяем простенькую схему и компонуем детали

Для сборки такой схемы не обязательно иметь текстолитовую основу и вытравливать дорожки. Катоды (короткая ножка) всех светодиодов собираются в один узел, к анодам (длинная ножка) припаиваются резисторы на 33 Ом. Хвосты резисторов также спаиваются вместе и припаиваются к коллектору транзистора. С базой транзистора соединен резистор на 3,6 кОм, а с эмиттером — катод выпрямительного диода. Анод диода соединен с резистором базы, на этот же узел подается положительный полюс солнечных модулей. Минус от модулей и аккумулятора соединен проводами с объединенными катодами светодиодов. Положительный полюс аккумулятора подключается к эмиттеру транзистора.

Электрическая схема светильника

Отдельные солнечные модули имеют напряжение 0,5 В, а для зарядки аккумуляторов нужно 4,5–5 В. Поэтому отдельные модули нужно объединять в цепочки. Для начала припаяйте к модулям проводники, если их нет. Для этого нарежьте плоский проводник на полоски, длиною чуть больше, чем ширина модуля. Если модуль 19 мм, режьте по 25 мм.

Положительный контакт модуля расположен на тыльной стороне, а отрицательный — эта та самая центральная полоска на лицевой части. По этой полоске нужно провести флюсом — это такой бесцветный маркер из комплекта. Затем поверх контакта укладывается отрезок проводника. Остается только медленно провести сверху паяльником: тонкий слой олова уже есть на проводнике. Оставшийся хвост припаивается к контакту на тыльной стороне следующего модуля и так по цепочке, пока не соберется 10 модулей в два ряда.

Между рядами нужно сделать перемычку из плоского проводника, а к оставшимся двум концам припаять тонкие медные проводки. Будьте осторожны при работе с модулями, они очень хрупкие. Их также не желательно перегревать, поэтому не держите паяльник на одном месте слишком долго.

Принцип работы

К корпусу приспособлений подключается реагирующий на прикосновение датчик. Сам датчик подключается к устройству, которое регулирует степень освещенности прибора умного света и функционирует по принципу обыкновенного конденсатора. Пластинкой конденсатора служит корпус настольного светильника.

Принцип работы устройства таков:

1. Когда человек касается прибора, то повышает емкость конденсатора.
2. В ответ на увеличение конденсаторной емкости реагирует датчик, отправляющий данные устройству управления (контроллеру).
3. Управляющее приспособление, исходя из характера сигнала, выключит или включит лампочку.

Если обыкновенная лампа накаливания или галогенная модель могут работать в таком настольном светильнике в режиме диммера (регулировки силы тока и, соответственно, степени освещенности), то энергосберегающая лампочка для таких целей не подойдет. Устройство с ней можно лишь включать и выключать без других режимов. Также, если на упаковке указано, что сенсорные светильники предназначаются для люминесцентных ламп, нежелательно будет вставлять в них, например, галогенные.

Конструкция и сборка светильника

Для светильника нужен корпус, желательно влагозащищенный. Очень удобно использовать пустую банку от консервации с закручивающейся крышкой.

Пример компоновки деталей

Для сборки такого светильника нужен кусок фанеры, чтобы наклеить на него два ряда модулей. Предложенные фотоэлементы имеют размер 52х19 мм, сложив их в два ряда, получится прямоугольник с размерами примерно 110х110. Клеить модули можно на двухсторонний скотч для зеркал, но не нужно придавливать слишком сильно.

Перед тем как наклеить модули, вырежьте в центре дощечки отверстие под крышку банки и закрепите ее внутри парой капель термоклея. В крышке нужно проколоть два отверстия для ввода проводков от модулей, не забудьте потом восстановить герметичность.

Чтобы удобно разместить внутри электронику, приклейте на внутреннюю сторону крышки небольшую шайбу из пенопласта. Если вы, паяя схему, не будете обкусывать ножки, то сможете воткнуть элементы в пенопласт и так их зафиксировать. А если сделать прямоугольные разрезы в пенопласте, в них вы легко вставите аккумуляторы. Для контакта используйте пару сплющенных шариков из алюминиевой фольги с припаянными к ним проводками.

Перед тем как будете закрывать крышку, хорошо погрейте банку изнутри феном. Так детали будут меньше окисляться, а на стенках банки не появится конденсат.

Основные характеристики

Основными техническими характеристиками светильников с батарейками являются их размеры и тип самого фонаря

Также важно обращать внимание на яркость прибора. У светодиодных приборов её измеряют в люменах. Чем больше их, тем ярче будет свет

Чем больше их, тем ярче будет свет.

К одной из наиболее важных характеристик беспроводных приборов относят их продолжительность функционирования

При покупке стоит обращать внимание на ёмкость аккумуляторных батареек. От этого параметра зависит то, как часто придётся менять батарейки и перезаряжать их

Модели с настенным креплением обычно являются небольшими по размерам и не очень тяжёлыми. Их можно крепить с помощью кронштейнов. Но гораздо проще воспользоваться популярным сегодня вариантом крепления – липучками.

Внешний вид настенных светильников также различается. В зависимости от типа помещения, куда прибор будет устанавливаться, можно выбрать более строгую модель. Существуют также яркие цветные модели, а для детских комнат подойдут беспроводные светильники на липучках в форме звёзд или любимых персонажей из сказок или мультиков.

Какие детали и где лучше заказывать

Наиболее сложно разжиться солнечными элементами. Подойдут некондиционные элементы, их проще всего купить на различных интернет-аукционах, таких как Aliexpress. Подбирайте модуль с напряжением на выходе не ниже 5 вольт, мощность должна соответствовать числу светодиодов

Очень важно, чтобы модуль имел отпайки проводников, в ином случае покупайте те, которые идут в комплекте с плоскими проводниками и карандашом-флюсом

Самый дорогостоящий элемент светильника — это никель-металл-гидридный или литий-ионный аккумулятор . Нужны аккумуляторы напряжением 3,6 В, они выглядят как три пальчиковые батарейки, затянутые в пленку. Емкость также должна соответствовать суммарной мощности светодиодов, умноженной на количество часов автономной работы + 30%. Купить можно вместе с модулями.

Источниками света служат светодиоды. Опираясь только на характеристики, вы, скорее всего, не сможете подобрать подходящий уровень освещенности, поэтому выбирать придется опытным путем. Рекомендуется использовать яркие белые светодиоды BL-L513. Их легко найти в магазинах электронных компонентов, например, в «Чип и Дип» они стоят по 10 руб. К каждому светодиоду нужен токоограничивающий резистор на 33 Ом.

Также для каждого светильника нужен транзистор 2N4403, выпрямительный диод 1N5391 или КД103А, а также резистор, номинал которого рассчитывается по формуле R = U_бат х 100/N х 0,02, где N — количество светодиодов в цепи, а U_бат — рабочее напряжение аккумулятора.

Светодиодное освещение

LED светильники – это сложное устройство. Они делятся на несколько видов. Для их бесперебойной работы следует подобрать модель, которая будет подходить по техническим показателям. Такое освещение используется для жилых домов, цокольных помещений, в прожекторах или в качестве подсветок для архитектурных зданий.

Особенности:

• однотипные светильники хорошо подчёркивают очертания;
• приборы мощностью более 40 ватт опасны для французских потолков;
• при подключении освещения на ластиковые потолки следует позаботиться о безопасности проводки;
• желательно сделать провод упругим и долговечным;
• желательно каждый раз проверять надёжность крепления и затяжку болтов.

Популярные модели

Рассмотрим модели светильников, которые пользуются наибольшим спросом:

Данные светильники можно устанавливать как на стену, так и на потолок. Их креплением являются двусторонние липучки, которые отлично держатся на деревянных, металлических, керамических или пластиковых поверхностях. Большим плюсом является то, что их можно доставать из крепления одним движением руки и использовать в качестве фонарика. Благодаря нейтральному дизайну эта модель подойдёт для любых помещений.

В качестве питания прибора используется аккумулятор, который легко заряжать с помощью USB или от обычной розетки. Его универсальность обусловлена тем, что крепить его можно почти в любой точке дома. В корпусе присутствуют встроенные магниты, поэтому на металлические поверхности установить данный светильник можно одним прикосновением. В наборе также есть и настенные деревянные держатели, в которые также встроены магниты.

Ещё одним его преимуществом является возможность менять режимы работы. Для смены режимов предусмотрена одна кнопка. Данный светильник может работать как обычный фонарь или реагировать на движения благодаря встроенным датчикам.

Принцип действия

Походные или портативные светильники получили достаточно широкое применение  из-за того, что их можно использовать буквально везде, главное, чтобы заряда батареи хватало. В зависимости от типа батареи, можно подобрать модели на аккумуляторах (заряда которых хватает на несколько недель или даже месяцев), либо из небольших батарей, которая в основном используются для недолговременных включений и подсветок (бытовые).

Беспроводные фонари достаточно удобны в условиях чрезвычайных ситуаций, когда просто нет возможности подсоединиться к сети либо это может быть опасно для жизни: при пожарах, потопах и т.д.

Фото — Подвесной светильник на батарейках

Также существует определенная категория фонарей, которые называются мебельные. Они монтируются в мебель, и при помощи батареек работают продолжительное время, при этом не требуя ремонта или замены. Это очень удобное решение для  тех, кто решил разнообразить свой интерьер, но при этом не хочет придумывать, куда деть провода от сети и ламп.  Такие модели могут быть оснащены музыкой (для ночных клубов или тематического дизайна), датчиком движения (очень удобно в большом доме или на улице) или лазером.

Фото — Потолочный светильник на батарейках

Для чего используются беспроводные светодиодные светильники:

1. Как декоративные лампы для мебели или подстенков;
2. Для освещения труднодоступных мест;
3. Как независимые настольные или настенные светильники (скажем, ночники или бра на батарейках);
4. Как уличные светильники для дачи или загородного дома.

Установка и подключение

Подключение светильников с датчиком движения любого типа производится строго по чертежам производителя. Это очень простая процедура, которая не требует обязательного присутствия профессионального электрика.

Пошаговая инструкция:

1. Нужно выбрать место расположения сенсора. Учитывайте перемещения по комнатам и расположение дверей, для этого Вам поможет простая схема помещения, как на фото ниже;
2. Чтобы избежать сгорания индикатора при резком скачке тока, рекомендуется параллельно к сенсорному выключателю подсоединить стандартный клавишный. Кроме того, такой вариант даст возможность держать свет включенным любое время;
3. Далее, нужно соединить все провода светильника и датчика с проводами выключателя и кабелями сети соответствующего назначения. Кабель фазы от датчика ведется к выключателю, его нельзя напрямую крепить к фазе сети. Ноль отводится в сеть, при необходимости также монтируется заземление. Все изолируется, для удобства можно использовать распределительную коробку;
4. Остается только регулировка сенсора.

Настройка производится согласно требований производителя, но по собственному усмотрению. Модель на аккумуляторе подключается аналогичным способом, но только к клеммам батареи.

Видео: датчик движения для включения света

Во сколько обойдутся детали

В дешевых китайских светильниках стоимостью около 500 руб. используется всего один светодиод, чего явно недостаточно. Более того, напряжение аккумулятора составляет 1,5 В, именно поэтому свет очень тусклый.

Чтобы не тратить время зря, рекомендуется собирать светильники с оптимальной конфигурацией, в которую входят:

Выходит, что для сборки одного качественного светильника нужно комплектующих примерно на 435 руб. Но из этих же деталей, докупив последние 3 позиции, можно сделать 12 аналогов дешевых китайских светильников.

Как сделать портативный светильник

Сейчас в продаже можно найти практически все типы осветительных устройств на батарейках: бра, настольные лампы, подвесные или потолочные, но их стоимость несколько выше, чем у ламп накаливания. В частности это обусловлено тем, что они не требуют замены – одна светодиодная лампа способна проработать больше, чем 8 лет. Предлагаем рассмотреть, как сделать светодиодный светильник на батарейках.

На тыльной стороне светодиодной ленты либо в нижней части светодиодов, написано, от какого напряжения они работают. В зависимости от этого показателя нужно подбирать батарею, светодиоды бывают от 1 до 6 вольт.
Выберите аккумулятор, который производит нужное напряжение питания светильника. Чем больше аккумулятор – тем дольше он прослужит.
Также нам понадобится либо корпус от фонаря (если мы хотим создать портативный карманный светильник), либо любая другая коробка, в которую нужно установить светодиоды.
Подсчитайте количество светодиодов, также можно использовать круглые точечные лампочки или даже сенсорные – все зависит от будущего назначения лампы и типа аккумулятора. После чего нужно подсчитать, сколько понадобится диодов.
Рассчитываем количество светодиодной ленты (если Вы решили использовать её, как источник света). Умножьте количество диодов на 2, а затем вычтите 2. Например, если Вы хотите применять 6 лент, умножить 6 на 2, чтобы получить 12, а затем вычесть 2, чтобы получить 10.

Обрезаем полосу до нужной величины при помощи канцелярского ножа. Зачистите провода и их окончания для удобства установки.
Ослабьте крошечные винтовые клеммы с помощью отвертки подходящего размера, и подключайте через них провода к батарее

Нужно проследить, чтобы Вы не перепутали плюс и минус, в противном случае светильник не будет работать от батарейки.
Используйте короткий провод и подключите один конец (не важно  какой) к аккумулятору. Вставьте кабель под винт и затяните его с помощью отвертки или клеящейся полоски, проверьте прочность соединения.
Возьмите другой конец провода и подключите его ко второй клемме, используя тот же метод

Соединить противоположные концы провода, прикрепленные к первой клемме, и объедините их со второй.
Если аккумулятор подключается к более, чем двум проводкам, их нужно объединять специальным держателем или переходником и подвести к батарейке.
Отрежьте две длинные полоски из проволоки, используя нож, примерно от 18 до 24 сантиметров. Зачистите провода.
Соединяем кабели питания и провода светодиодной ленты, герметизируем соединения, включаем устройство. Если загорелся свет – все выполнено верно, если же нет, то проверьте правильность подсоединения светильников к батарейке.

Для мебели чаще всего используется соединение звездочка. Если Вы объединяете китайские мини-диоды, то их понадобится на порядок больше, чем обычных светильников.
