Каркас теплицы из профильной трубы: чертежи и особенности самостоятельного изготовления

СОДЕРЖАНИЕ
0
89 просмотров
12 февраля 2020

Соединение труб и фитингов при сборке теплицы

Для сборки теплицы применяются напорные трубы из ПВХ и соответствующие фитинги – муфты, уголки, тройники и крестовины.

Когда подобран необходимы комплект деталей, их нужно проверить на совместимость. Нормальный фитинг должен надеваться на трубу, погружаясь не менее, чем на 2/3 собственной длины.

Клеевое соединение

Клеевые составы для ПВХ в качестве основного компоненте содержат именно этот материал, разведенный специальным растворителем, который удерживает его в текучем состоянии. В качестве добавок применяются и присадки разного рода для улучшения адгезии и придания составу нужной консистенции.

После нанесения клея на детали происходит смешивание длинных цепочек молекул ПВХ, а в результате испарения растворителей происходит загустение массы. Материал обеих деталей смешивается, образуя монолитный прочный узел.

Приобретая клей для ПВХ нужно тщательно ознакомиться с инструкцией по применению, в которой имеются указания по способу подготовки к склеиванию и правильному проведению процесса.

Деталь в натуральную величину отрезается от трубы специальными ножницами. Они устроены таким образом, что не оставляют на конце заусенцев.

Смотреть видео

Резку можно выполнить любой пилой с мелкими зубьями (ножовкой по металлу), но после этого нужно тщательно удалить заусенцы, которые могут отрицательно сказаться на совмещении деталей при склейке.

Перед началом склеивания поверхности соединяемые детали нужно подготовить специальным образом. Главная цель – обезжиривание. Склейку можно производить на открытом воздухе, если позволяет погода. Температура воздуха при этом должна быть в пределах 5-35 градусов.

Важно помнить, что кисть для нанесения клеевой массы должна быть из натуральной щетины, в противном случае синтетический материал также будет растворен и это может повредить прочности соединения. Часто производители клеев включают кисть в комплект поставки

Склеивание деталей производится в следующем порядке:

  1. Произвести примерку трубы и фитинга на предмет соответствия. Пометить маркером границы нанесения клея.
  2. Зачистить детали от заусенцев и грубых повреждений.
  3. Обезжирить склеиваемые поверхности.
  4. Нанести клей специальной кистью.
  5. Совместить детали, надевая фитинг на трубу. Провернуть детали на угол порядка 90 градусов и установить в нужное положение. Эта операция должна обеспечить равномерное распределение клея по поверхностям.
  6. Детали нужно жестко удерживать в течение 15-20 секунд.
  7. В зависимости от температуры окружающей среды время сушки и окончательного схватывания клея составит до 4-х минут.
  8. Избыток клеевой массы с поверхности деталей нужно удалить ветошкой.
  9. Склеенные детали нельзя перемещать в течение 15-20 минут.

Далее можно продолжать сборку таким же образом. Монтируя теплицу, удобно производить сборку отдельных арок в нужном количестве и только по окончании этой работы приступать к сборке каркаса.

Смотреть видео

При склеивании деталей из ПВХ могут возникнуть следующие дефекты:

  1. Частичный непроклей возникает при неравномерном нанесении клея и при наличии на поверхности деталей грубых повреждений. К тому же может привести пересушенный слой клея – время после нанесения до совмещения деталей не более 12-15 секунд.
  2. При производстве работ в условиях минимально допустимых температур может привести к мягкому непроклею, что свидетельствует о недостаточной полимеризации клея.
  3. Пористая клеевая прослойка образуется при неравномерном нанесении клея. Причинами тому могут служить загрязнения в области склейки, плохое перемешивание клеевой массы перед нанесением, непроизвольное смещение вовремя сушки.

Склеивание является основным способом сборки. Однако при возведении тепличных каркасов нет необходимости в герметичности соединений. Поэтому при выполнении такой работы часто используется способ сборки с применением металлического крепежа.

Сборка каркаса из труб ПВХ на винтах

Характер нагружения элементов каркаса теплицы из труб ПВХ допускает его сборку с использованием крепежа. Такой способ даже упрощает процесс сборки. Скатная поверхность не является препятствием для сверления, если использовать простейший кондуктор.

Для сборки теплицы достаточно использовать стандартные болты М6 с удобной формой головка. Для их установки понадобятся отверстия  диаметром 6,5 миллиметра. Вместе с болтом понадобится соответствующая гайка, стандартная шайба и пружинная шайба – гровер

Осторожность нужно проявлять при затяжке – труба ПВХ не отличается высокой прочностью на сжатие

Смотреть видео

Преимущества и особенности конструкции

Двухскатные теплицы хорошо показали себя в разных климатических условиях. По целому ряду причин они хороши для выращивания самых разных сельскохозяйственных и декоративных культур в умеренном климате.

  1. Устойчивы против ветра и осадков.
  2. Достаточная высота для обслуживания и выращивания высокорослых культур, зелени и цветов в несколько ярусов.
  3. Пространство внутри лишено неудобных и непригодных для размещения растений участков.
  4. При той же занимаемой площади объём внутри больше, чем у конструкций другой формы – большее количество воздуха обеспечивает хороший микроклимат, равномерное изменение температуры и влажности.
  5. Хорошо прогревается и освещается, при достаточной теплоизоляции может использоваться в течение всего года.
  6. Легко рассчитать и спроектировать с минимальным количеством обрезков материала для каркаса и покрытия.
  7. Для сборки не нужно редкого оборудования – трубогибочного станка. Даже без сварочного аппарата можно обойтись.

Главная особенность двухскатной теплицы – возможность изменить высоту конька. Обычно наклон крыши около 30-40 градусов. Если зимы снежные и очищать крышу нет возможности – её лучше сделать более крутой, чтобы снег не накапливался, а сползал под собственным весом. При более тёплом климате и малоснежных зимах в крыше удобно устанавливать вентиляционные форточки.

Покрытием теплицы в виде домика может быть:

  • стекло или готовые металлопластиковые конструкции со стеклопакетами;
  • полиэтиленовая плёнка – для временных сезонных конструкций и лёгких парников;
  • ПВХ-плёнка – более прочная и современная;
  • наиболее популярный вариант покрытия – поликарбонат – благодаря отличным светопропускающим и теплоизолирующим характеристикам при умеренной цене.

Самодельная теплица из профильной трубы и поликарбоната

Бывают разные виды теплиц (двухскатные, односкатные). Я же в этой главе хочу рассказать, как сделать арочный тип парника. Поэтому кто из вас имеет представление об изготовлении, тот легко соберёт её.

1. Для начало нужно определится с местом. Ставится она таким образом, чтобы одна длинная сторона смотрела на юг.

2. Начинаем загибать дуги, предварительно очертив с каждого края профиля по метру. Нужно это для того, чтобы именно от этой черты начинать гнуть трубу с помощью трубогибочного инструмента. Но не забудьте отрезать от него 10 см. для небольшого припуска и регулировки поликарбоната. Их нам нужно для 6 метровой теплицы 7 шт, а для 4 метровой 5 шт.

3. Теперь выставляем плоскость, где будем варить торцевые части. Она должна быть по уровню, чтобы не получилась винтом.

4. Берём два 6 метрового профиля и разрезаем на 2 части, чтобы они получились по 3 м. и привариваем к двум торцевым дугам с низу. А уже оставшиеся две палки варим, как стойки на низ и верх загнутой арки, но от середины основания нужно отметить по 40 см. в разные стороны. Чтобы было понятнее я нарисовал примерный чертёж переднего торца парника.

5. Следующим этапом вырезаем и варим перемычки.

6. Осталось сварить только дверь и передний торец будет готов. Отмеряем наш проём, в данном случае он у нас 80 x 1,85 и делаем её на 1 см. меньше. То есть 79 x 1,84 см., отрезаем с профиля сначала 3 коротких, а затем две длинных палки.

7. Далее привариваем шарниры с внутренней стороны, но сначала выставляем зазоры, чтобы было хорошее открытие и закрытие дверки.

После выставления и прихватки петли, можно глянуть на открытие.

8. Ваша передняя часть готова, но чтобы дверь не выворачивалась в другую сторону, нужно приварить косынки по углам в верху и внизу.

9. Заднюю часть торца, делаем аналогично, положив на переднею часть и поджав их между собой струбцинами.

10. Также вместо двери можно сделать с окном, но это уже на ваше усмотрение.

11. Когда всё подготовили и сделали, переходим к месту, где будем устанавливать парник. Делаем разметку, чтобы диагонали совпадали и по углам вбиваем уголки, примерно на 2,5–3 метра, при этом не забываем выставить их по нивелиру или лазерному уровню. Привариваем к уголкам переднюю и заднюю часть теплицы, а уже к ней привариваем профиль 5,96 по всей длине. Тогда длинна теплицы получится ровно 6 метров.

12. Теперь внизу, где приваренный металл, по всей длине натягиваем шнурку и вбиваем арматуру, в том месте, где будем ставить дуги. Таким же действием вбиваем, где стоят дверные стойки.

13. Дальше устанавливаем и привариваем дуги, предварительно загрунтовав все детали теплицы. Натягиваем шнурку, где будут перемычки. С помощью палки, выравниваем арку к нитке.

14. Соответственно, чтобы торцевые при натяжки нитки не гнулись и стояли по уровню, их тоже временно подпираем, пока не сварим все перемычки.

15. Свариваем перемычки с обоих сторон, передвигая дуги к сваренным перемычкам, тогда они все будут по уровню.

16. Вот такая конструкция должна у вас получиться.

17. Ну и последним этапом покрываем её поликарбонатом. Сначала разрезаем лист на пополам и накрываем торцы, лишнее отрезаем ножом.

18. Затем стелем листы по краям и в конце закрываем середину.

Вот таким способом, была сделана самодельная теплица.

Изготовление и установка конструкции

Установка теплицы производится в несколько этапов:

  • изготовление фундамента;
  • сборка каркаса;
  • обшивка.

Фундамент

Для теплицы можно изготовить:

  • ленточный фундамент, который располагается по всему периметру сооружения;
  • точечный фундамент, располагаемый в углах сооружения и нескольких точках по периметру.

Ленточный фундамент изготавливается для массивных теплиц больших размеров (более 12 м в длину и 8 м в ширину). Для остальных конструкций достаточного точечного фундамента.

Как сделать точечный фундамент? Процесс изготовления основания для теплицы следующий:

  1. производится разметка участка, соответствующая габаритным размерам теплицы;
  2. в выбранных точках выкапываются ямы для заливки бетоном;

Определение размеров теплицы и мест обустройства фундамента

  1. на ямы устанавливается обрешетка, которую можно изготовить из досок;
  2. внутренняя часть обрешетки заполняется бетонной смесью. Для экономии бетона часть внутреннего пространства можно заполнить камнями, битым кирпичом или иными материалами;
  3. устанавливаются закладные.

Изготовление точечного фундамента

Для проведения дальнейших работ бетон должен высохнуть, на что требуется 2 – 3 дня.

Каркас

Изготовление каркаса производится следующим способом:

  1. производится нарезка труб согласно размерам, указанным в чертеже. При работе болгаркой необходимо четко соблюдать правила безопасности;
  2. к закладным привариваются основные вертикальные элементы каркаса;
  3. производятся нижняя и верхняя обвязки;
  4. в установленных схемой местах привариваются дополнительные перекладины. Сварка всех труб производится круговым способом;

Изготовление каркаса для теплицы методом сварки

  1. далее необходимо отдельно сварить рамы двери и окон;
  2. установить отдельные элементы в готовую конструкцию.

Каркас можно собирать и в любом, более удобном для строителя порядке. Например, первоначально сварить небольшие секции теплицы и затем соединить их между собой.

Секция для сборки каркаса теплицы

Если производится сборка каркаса арочной теплицы, то предварительно требуется согнуть трубы в дугу определенного чертежом диаметра. Как согнуть профильную трубу для теплицы? Существуют два способа изготовления дуг:

  1. самый простой способ – это использование специального станка. Если устройства для сгиба нет, то можно взять соответствующее оборудование в аренду;

Станок для сгиба профильных труб по заданному радиусу

  1. второй способ заключается в заполнении трубы раскаленным песком. После установки заглушек трубу можно согнуть руками без какого-либо оборудования. Шаблон для определения радиуса подготавливается дополнительно, например, из досок.

Сгибание труб, наполненных раскаленным песком

Для получения более ровного сгиба рекомендуется производить работу при помощи специального оборудования.

Обшивка

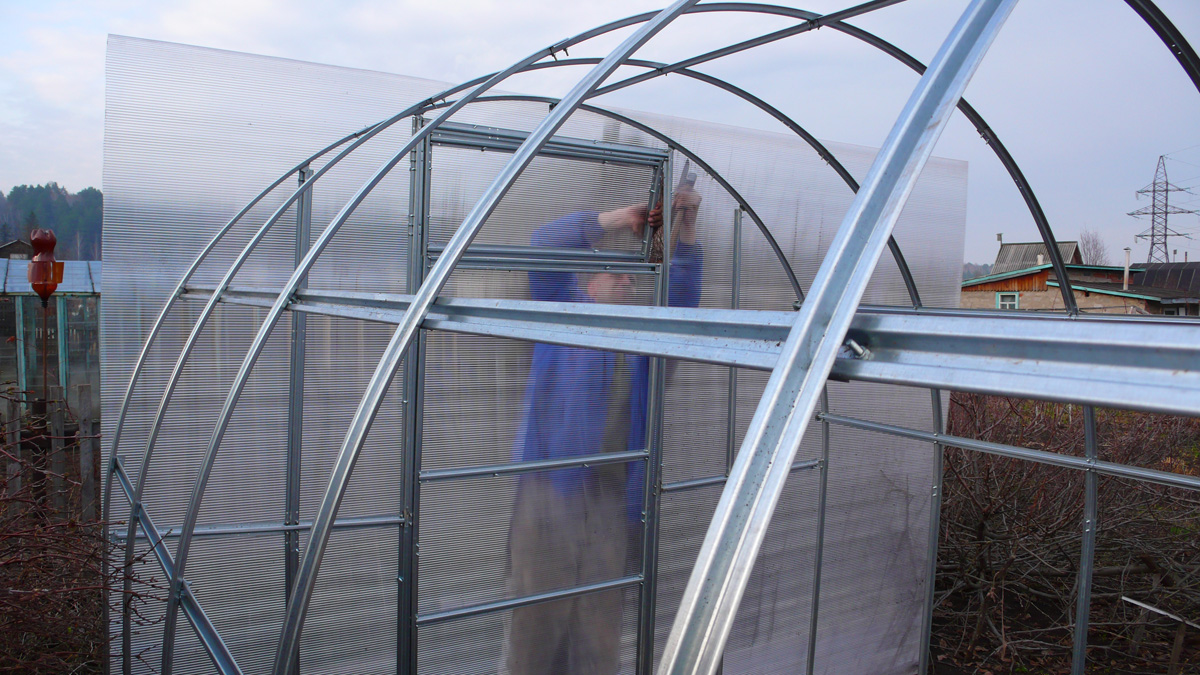

Заключительный этап работ по изготовлению теплицы – обшивка каркаса листами поликарбоната. При выполнении работы необходимо учитывать следующие аспекты:

  • листы укладываются вверх стороной, защищенной пленкой, так как эта сторона материала имеет защиту от ультрафиолетовых лучей;
  • чтобы не допустить повреждение обшивочного материала, крепление листов поликарбоната необходимо производить саморезами, дополненными прорезиненной шляпкой. При креплении нельзя допускать излишней перетяжки или перекоса самореза, так как это может привести к нарушению герметичности;

Правильное крепление поликарбоната саморезами

  • соединение листов, если оно попадает мимо стоек конструкции, производится при помощи металлических пластин;
  • все стыки поликарбоната необходимо дополнительно герметизировать. Для этого можно использовать специальный скотч или подходящий по нормам герметик;
  • пленка с листов поликарбоната снимается только после окончания всех работ.

Процесс изготовления теплицы, а также возможные ошибки и методы их устранения представлен на видео.

Для самостоятельного изготовления теплицы из поликарбоната и профильных труб требуется меньше денежных средств, чем для покупки готовой конструкции. Кроме этого, теплица, изготовленная своими руками, будет более прочной и долговечной.

Особенности профильной трубы и преимущества использования

Остовом самодельной теплицы, «ее скелетом» является каркас, для изготовления которого выбирается надежный, качественный и долговечный материал, способный противостоять как климатическим, так и механическим воздействиям. Такими свойствами обладает профилированная труба – изделие из металла с круглой, квадратной, овальной или прямоугольной формой сечения, разного размера и различной толщиной стенок.

Данный материал имеет множество преимуществ, делающих его по-настоящему универсальным при возведении легких надворных построек, к которым относится и проектируемая теплица

Особое внимание нужно обратить на следующие характеристики профтруб:. Виды профильных труб

Виды профильных труб

  • значительный рабочий ресурс – в сочетании с антикоррозийным покрытием, она легко противостоит коррозии и возможным механическим повреждениям;
  • прочность и жесткость – эти качества придадут каркасу устойчивость и неподатливость к внешним воздействиям;
  • относительная легкость – вес изделия значительно ниже, чем у деревянного бруса;
  • простота обработки и соединения профиля – для работы не требуется специального инструмента, кроме угловой шлифовальной машины и сварочного аппарата;
  • широкий выбор доступных форм и размеров профиля.

Помимо перечисленных достоинств, следует отметить относительно невысокую стоимость профильной трубы, делающую ее доступной для покупателей с разным уровнем достатка.

Проект и подготовка

Прежде чем начинать самостоятельно изготавливать качественную теплицу из профильной трубы, очень важно правильно составить ее проект. Для этого понадобится подготовить подробные чертежи с указанием всех размерных параметров будущего возведения

Многие пользователи тут обращаются к уже готовым схемам, подстраивая их под свои условия и планы. Такое решение является оптимальным, если проведение подобных работ для вас является чем-то совершенно новым и очень сложным.

На плане планируемой надворной постройки следует отразить следующие важные составляющие:

  • основу;
  • направление вертикально расположенной стойки;
  • кровельную конструкцию;
  • обвязку, находящуюся в верхней части;
  • дверь, окна и форточки, без которых оставлять теплицу ни в коем случае нельзя;
  • распорные детали.

Разрабатывая подробный проект планируемой теплицы, рекомендуется обратить внимание на степень ее освещенности. Учитывайте, что абсолютно любая тепличка должна быть направлена исключительно к южной стороне

Разрешенный перепад поверхности должен составлять не более 100 мм. Исходя из разработанной схемы, проводят разметку будущей надворной постройки. Для проведения этих процедур обычно применяют колышки и веревку. Если проверить размеченные линии в диагональном направлении, то можно сделать все по максимуму ровно и аккуратно.

Нет необходимости пускать в дело абсолютно все профили с сечением 20х20 мм, 40х40 мм, 40х20 мм. Перечисленные детали за счет достаточно плотного корпуса (от 0,2 см) окажутся довольно крепкими и надежными. Горизонтальные стяжки допустимо изготовить из профиля, имеющего сечение от 1 до 1,5 мм, так как необходимости в исключительных параметрах здесь просто нет.

Рассчитывая уровень высоты будущей постройки, надо ориентироваться на рост хозяев участка. В большинстве ситуаций отталкиваются от того, что потолок надо делать чуть выше роста человека, который будет пользоваться постройкой. По этой причине параметры данных оснований могут варьироваться от 190 до 250 см.

Расчет размерных параметров будущей теплицы имеет еще одну важную тонкость – необходимо приспособиться к материалам отделки

Если каркасное основание будет оформляться пленкой, то это не так важно, а вот при обращении к поликарбонату крайне важно добиваться, чтобы габаритов приобретенных материалов хватало для закрытия всей конструкции без дополнительных срезок и добавок. Так, стандартный поликарбонатный лист обычно составляет в длину 6 м

Если речь идет об обустройстве сооружения арочного типа, то здесь следует применять специальную формулу, позволяющую вычислить длину окружности. Учтите, что параметр высоты в 2 м во многих случаях оказывается излишним. Идеальной считается высота в 190 см.

Если вы подготавливаете к возведению сборную конструкцию с аккуратной двухскатной крышей, то лучше брать в учет свойства грунта, что имеется на вашем участке. Идеальных результатов можно добиться, работая на сухой площади, потому что при всей своей защищенности несущие конструкции не должны подвергаться лишним нагрузкам. Это может негативно сказаться на надежности всей постройки, даже если она выполнена на совесть. Песчаная почва окажется лучше глинистой, потому что не является заболоченной.

Как показывает практика, большинство огородников делают двери в теплицах шириной около 0,7-0,8 м. Что касается высоты этих деталей – здесь все зависит от непосредственных размеров всего возведения. Если планируется изготовить капитальную теплицу, то импровизированный тамбур окажется весьма полезным, так как он будет создавать дополнительную воздушную прослойку. Кроме того, в таких условиях можно будет хранить различный садовый инвентарь, что очень удобно.

Фундамент

Для того, чтобы теплица прочно стояла и не проседала под тяжестью металла, необходимо создать надежное основание. Это может быть линейный фундамент с армированной конструкцией внутри. Еще на этом этапе нужно определиться с размерами будущей теплицы. Если она делается только для нужд семьи, то «классическим» вариантом является 3 х 4 м. В случае большой семьи можно изготовить конструкцию 3 х 6 или 3 х 8 м. Поскольку длина профильной трубы стандартна — 6 метров, выбор размера должен быть в пользу четного числа, чтобы облегчить деление материала и резку. Когда размеры определены, и свой чертеж составлен, можно приступать к делу.

Копается траншея шириной 300 мм и глубиной 500 — 700 мм. Из досок собирается опалубка, которая будет удерживать стенки фундамента. В нее закладывается каркас из арматуры, которая вяжется проволокой в короб. В раствор из цемента и песка добавляется щебенка и гравий. Все это заливается и оставляется на десять суток, чтобы уплотнится и затвердеть.

На фундамент накладывается нижний периметр теплицы, от которого будет выстраиваться вся конструкция. Профильная труба соединяется по одной прихватке на каждом углу, после чего проверяется равенство диагоналей. Потребуется длинная рулетка. Когда параметры выставлены точно, можно поставить по второй прихватке на каждый угол и обварить эти соединения «крест на крест», чтобы избежать деформирования конструкции и сбоя размеров.

Когда нижний периметр готов, требуется зафиксировать его на бетонном основании. Для этого из уголка нарезаются отрезки по 50 мм шириной, в которых просверливается отверстие на 11 мм. Цельную сторону уголка приваривают к боковой части металлопрофиля так, чтобы отверстие располагалось над фундаментом. Фиксация производится анкерным болтом. Расстояние между элементами крепежа составляет 1300 мм.

Последовательность установки простой теплицы, имеющей каркас из профильных труб своими руками 8х2 метра

  1. Составляют простой план-чертеж (расположение, размеры, количество элементов).
  2. Начинают строительство теплицы с выбора места на садовом участке. Здесь есть два главных критерия: теплица должна быть защищена от ветра и хорошо освещаться солнцем. Также ее не стоит располагать рядом с высоким забором или деревьями. Место должно быть ровным, без камней и прочего мусора. Для плодотворного использования солнечного света теплицу ставят так, чтобы продольная ось была направлена с запада на восток.
  3. Подготавливают материалы:
  • шпалы – 8 шт;
  • труба профильная (20х40 см) – 22 м, (20х20 см) – 120 м;
  • петли на двери – 8 шт;
  • саморезы (8х120) – 16 шт;
  • грунтовый состав «Покраска по ржавчине» – 2 б;
  • профиль соединительный для поликарбоната – 6 м;
  • поликарбонат – 1 лист – 3х2,1 метра, 5 листов 6х2,1 метра.

Изготавливают из профильных материалов элементы каркаса и красят их антикоррозийным грунтом:

Таблица характеристик поликарбоната.

  • из трубы профиля 20х20 сантиметров делают 18 дуг по вертикали (L-2,95 метра) с приваренными сверху направляющими для центральной продольной трубы. Трубы загибают вокруг бетонного кольца на 90°. Загибают первую трубу и по ней отмеряют размер загиба для оставшихся труб. Угол загиба у всех труб должен быть одинаковым;
  • из трубы профиля 20х20 см делают отрезки (L – 64, 5 сантиметров) для фиксации вертикальных дуг;
  • из трубы профиля 20х20 см делают верхнюю продольную планку (L-8 метров) с направляющими дуг по вертикали для закрепления вертикальных дуг поверху между собой;
  • торцевые элементы с дверным проемом и направляющими для продольных средних труб;
  • два блока с форточками – дуги по вертикали с прикрепленной (сваркой) между ними форточкой.
  1. По уровню выставляют каркас основания – шпалы. С одной стороны – по три, с боков теплицы – по одной. Скрепляют их скобами.
  2. Укладывают на шпалы и закрепляют саморезами продольные основания с приваренными на них направляющими для дуг.
  3. Первую вертикальную дугу устанавливают с торца и прикрепляют ее к продольному основанию. Вставляют в дугу на торце верхнюю продольную планку.
  4. Ставят по очереди по 4 вертикальных дуги слева и справа. Соединяют между собой отрезками центральной продольной трубы.
  5. С одной стороны теплицы ставят блок с форточкой, напротив него – 2 вертикальные дуги.
  6. На противоположной стороне теплицы ставят второй блок с форточкой.
  7. Устанавливают другие дуги, соединяя между собой отрезками центральной продольной трубы.
  8. Вторую вертикальную дугу ставят с другого торца, прикрепляя ее на верхней планке.
  9. на основании и дугах, начиная с боковых сторон к середине.
  10. Вырезают лист поликарбоната по центру в соответствии с размерами теплицы и закрепляют его в центре.
  11. Закрывают торец, вырезают в нем дверное отверстие.
  12. Укрепляют поликарбонат снизу.
  13. Вырезают форточки.

Нужно ли делать фундамент?

Для лёгкой переносной сезонной теплицы будет достаточно устойчивого основания из деревянного бруса. Для более капитальной, предназначенной для холодного времени года или просто большой – понадобится фундамент. Закладку ленточного фундамента для теплицы из профильной трубы рекомендуется производить с соблюдением нескольких обязательных этапов.

В траншею глубиной 40 см и шириной в 20 см нужно уложить гравийную подушку толщиной около 5 см и разровнять её. Над поверхностью земли устанавливается опалубка для цокольной части. На гравийную подушку вертикально установить отрезки более толстой профильной трубы, которые впоследствии будут находиться над верхней частью фундамента. К ним будет крепиться основание каркаса

Важно, чтобы эти колышки не касались почвы – это предотвратит скорое разрушение от коррозии. Устанавливать нужно примерно на расстоянии метра один от другого, а в углах – по паре

Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой. Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре.

Особенности сборки каркаса х2

Каркас из профильной трубы можно собрать при помощи крепежа и сварки. Сварное соединение более прочное, не расшатывается. Крепёж позволяет демонтировать теплицу на зиму или по иной причине. Для основания, передней и задней стенки, каркаса основания инженеры рекомендуют брать более толстую трубу. Для промежуточных опор и дополнительных рёбер жёсткости – более лёгкую.

  1. Собирать нужно начинать с задней торцевой стенки.
  2. Затем собрать переднюю торцевую стену.

Важно!

Обязательно следует измерить длину диагоналей в получившихся рамках. Диагонали должны быть строго равны. Это единственный надёжный метод проконтролировать прямоугольность конструкции.

  1. Установить переднюю и заднюю стенки, тщательно выровняв их вертикально при помощи отвеса.
  2. Затем установить вертикальные рёбра жёсткости вдоль боковых сторон. Их следует крепить с шагом 1 м к основанию и арматуре фундамента.
  3. Закрепить верхнюю часть каркаса – параллельно основанию, соединив вертикальные опоры.
  4. После скрепить коньком верхушку крыши.
  5. Крышу рекомендуется усилить дополнительными направляющими, для более надёжного сопротивления покрытия нагрузкам.

Как согнуть трубу?

Если теплица не очень большая и при её проектировании были учтены размеры стандартных отрезков трубы, то вертикальные опоры для крыши и стен можно сделать не отрезая трубу – из целых кусков. Чтобы согнуть трубу на нужный угол в месте примыкания крыши к стене, нужно отмерить и на этой высоте сделать надрез болгаркой. Надрезанную трубу легко согнуть на нужный угол, приложив небольшое усилие. Сгиб следует закрепить сваркой.


Оцинкованный профиль для теплицыПрочность теплицы из поликарбоната, ее устойчивость и долговечность во многом определяются типом каркаса….

Сварочные работы

Сварной каркас прочнее собранного при помощи крепежа

Особенно важно хорошее соединение частей каркаса для теплицы, которая подразумевает круглогодичное использование. Для изготовления каркаса из профильной трубы достаточно минимальных навыков работы со сварочным оборудованием

Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов. Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин.

После выполнения монтажных работ – закрепления основания к арматуре, установки передней и задней торцевых стен, боковых рёбер жёсткости и окончательного скрепления каркаса горизонтальными направляющими, следует произвести антикоррозионную обработку. Для этого нужно металлической щёткой очистить сварочные швы от окалины и покрыть весь каркас антикоррозионной грунтовкой. После можно покрасить в любой понравившийся цвет.

Важно!

Тщательно зачищать сварочные швы и торцы отрезанных труб нужно ещё и для того, чтобы не повредить покрытие острыми металлическими заусенцами.

Список источников

  • trubanet.ru
  • otomatah.ru
  • dekoriko.ru
  • mercabadom.ru
  • vseoteplicah.ru
  • vse-o-trubah.ru
  • svarkalegko.com
  • promzn.ru

Похожие статьи

Комментировать
0
89 просмотров

Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации. Вы с нами?

Adblock
detector
