Основные правила устройства контура тёплого водяного пола

Водяной теплый пол нагревает поверхность финишного покрытия опосредовано через бетонную стяжку, толщина которой составляет 5 см. При правильном устройство под этой стяжкой имются такие элементы:

• водяная и паровая защита из полиэтиленовой пленки;
• черновая бетонная стяжка толщиной доя 15 см;
• теплоизолирующий слой из фольгированного утеплителя.

Кроме того, поверх греющей стяжки укладывается еще один слой паровой и водяной защиты.

Регистр водяного теплого пола раскладывается на расстоянии 50 см между коленами и не ближе 20 см до стен. Один конец трубы выводится от котла через узел подмеса, второй — обратка, подключается к нему же перед котлом.

Устройство в стяжку предполагает использование труб без стыков, что возможно только при использовании пластиковых или металлопластиковых труб. Стык это слабое местом трубопровода, а при необходимости ремонта придется демонтировать стяжку.

Распределительные устройства

Элеваторный узел со всей своей обвязкой можно представить как нагнетательный циркуляционный насос, который под определенным давлением подает теплоноситель в отопительную систему.

Если на объекте несколько этажей и потребителей, то самое верное решение – распределение общего потока теплоносителя каждому потребителю.

Для решения таких задач предназначена гребенка для системы отопления, которая имеет другое название – коллектор. Это устройство можно представить в виде емкости. В емкость с выхода элеватора втекает теплоноситель, который затем вытекает через несколько выходов, причем с одинаковым напором.

Следовательно, гребенка распределительная системы отопления позволяет отключение, регулировку, ремонт отдельных потребителей объекта без остановки работы контура отопления. Наличие коллектора исключает взаимное влияние ответвлений системы отопления. При этом давление в батареях отопления соответствует давлению на выходе элеватора.

Как функционирует элеватор

Если говорить простыми словами, то элеватор в системе отопления – это водяной насос, не требующий подведения энергии извне. Благодаря этому, да еще простой конструкции и низкой стоимости, элемент нашел свое место практически во всех тепловых пунктах, что строились в советское время. Но для его надежной работы нужны определенные условия, о чем будет сказано ниже.

Чтобы понять устройство элеватора системы отопления, следует изучить схему, представленную выше на рисунке. Агрегат чем-то напоминает обычный тройник и устанавливается на подающем трубопроводе, своим боковым отводом он присоединяется к обратной магистрали. Только через простой тройник вода из сети проходила бы сразу в обратный трубопровод и прямо в систему отопления без снижения температуры, что недопустимо.

Стандартный элеватор состоит из подающей трубы (предкамеры) со встроенным соплом расчетного диаметра и смесительной камеры, куда подводится остывший теплоноситель из обратки. На выходе из узла патрубок расширяется, образуя диффузор. Агрегат действует следующим образом:

• теплоноситель из сети с высокой температурой направляется в сопло;
• при прохождении через отверстие малого диаметра скорость потока возрастает, из-за чего за соплом возникает зона разрежения;
• разрежение вызывает подсасывание воды из обратного трубопровода;
• потоки смешиваются в камере и выходят в систему отопления через диффузор.

Как происходит описанный процесс, наглядно показывает схема элеваторного узла, где все потоки обозначены разными цветами:

Непременное условие устойчивой работы узла заключается в том, чтобы величина перепада давления между подающей и обратной магистралью сети теплоснабжения было больше, чем гидравлическое сопротивление отопительной системы.

Наряду с явными преимуществами данный смесительный узел обладает одним существенным недостатком. Дело в том, что принцип работы элеватора отопления не позволяет регулировать температуру смеси на выходе. Ведь что для этого нужно? Изменять при необходимости количество перегретого теплоносителя из сети и подсасываемой воды из обратки. Например, чтобы температуру снизить, надо уменьшить расход на подаче и увеличить поступление теплоносителя через перемычку. Этого можно добиться только уменьшением диаметра сопла, что невозможно.

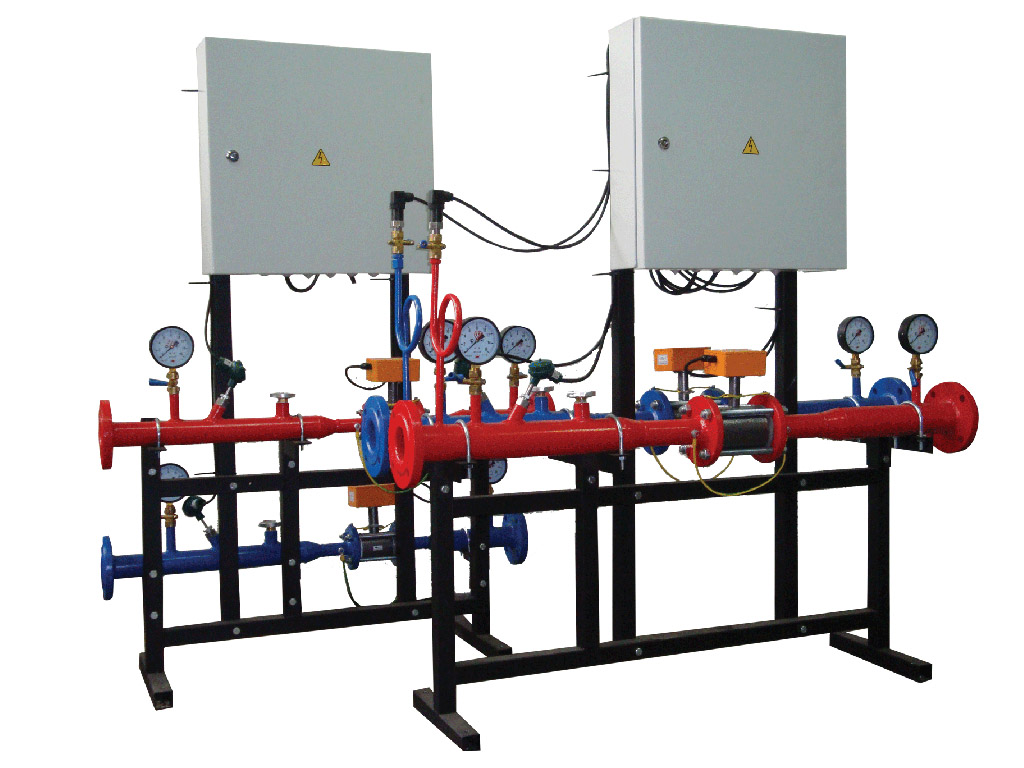

Проблему качественного регулирования помогают решить элеваторы с электроприводом. В них посредством механического привода, вращаемого электродвигателем, увеличивается или уменьшается диаметр сопла. Это реализовано за счет дроссельной иглы конусной формы, входящей в сопло изнутри на определенное расстояние. Ниже изображена схема элеватора отопления с возможностью управления температурой смеси:

1 – сопло; 2 – дроссельная игла; 3 – корпус исполнительного механизма с направляющими; 4 – вал с зубчатым приводом.

Примечание. Вал привода может снабжаться как рукояткой для управления вручную, так и электродвигателем, включаемым дистанционно.

Появившийся относительно недавно регулируемый элеватор отопления позволяет производить модернизацию тепловых пунктов без кардинальной замены оборудования. Учитывая, сколько еще подобных узлов функционирует на просторах СНГ, подобные агрегаты приобретают все большую актуальность.

Как работает тепловой пункт с элеваторным узлом смешения

Элеваторные узлы смешения устанавливают в тепловых пунктах зданий, которые подключены к тепловой сети работающей в режиме с качественным регулированием на «перегретой» воде.

Качественное регулирование предполагает изменение температуры воды поступающей в систему отопления в зависимости от температуры наружного воздуха, при постоянном расходе воды циркулирующей в ней.

«Перегретой» вода считается, если она поступает из тепловой сети с температурой, превышающей необходимую для подачи в систему отопления.

Например, тепловая сеть может работать по графику 150/70, 130/70 или 110/70, а система отопления рассчитана на график 95/70. Температурный график 150/70 предполагает, что при расчётной температуре наружного воздуха (для Киева это -22°С) температура на вводе тепловых сетей в дом должна быть равной 150°C, а уйти в тепловую сеть должна с температурой 70°C, при этом в дом рассчитанный на график 95/70 эта вода должна попасть с температурой 95°C.

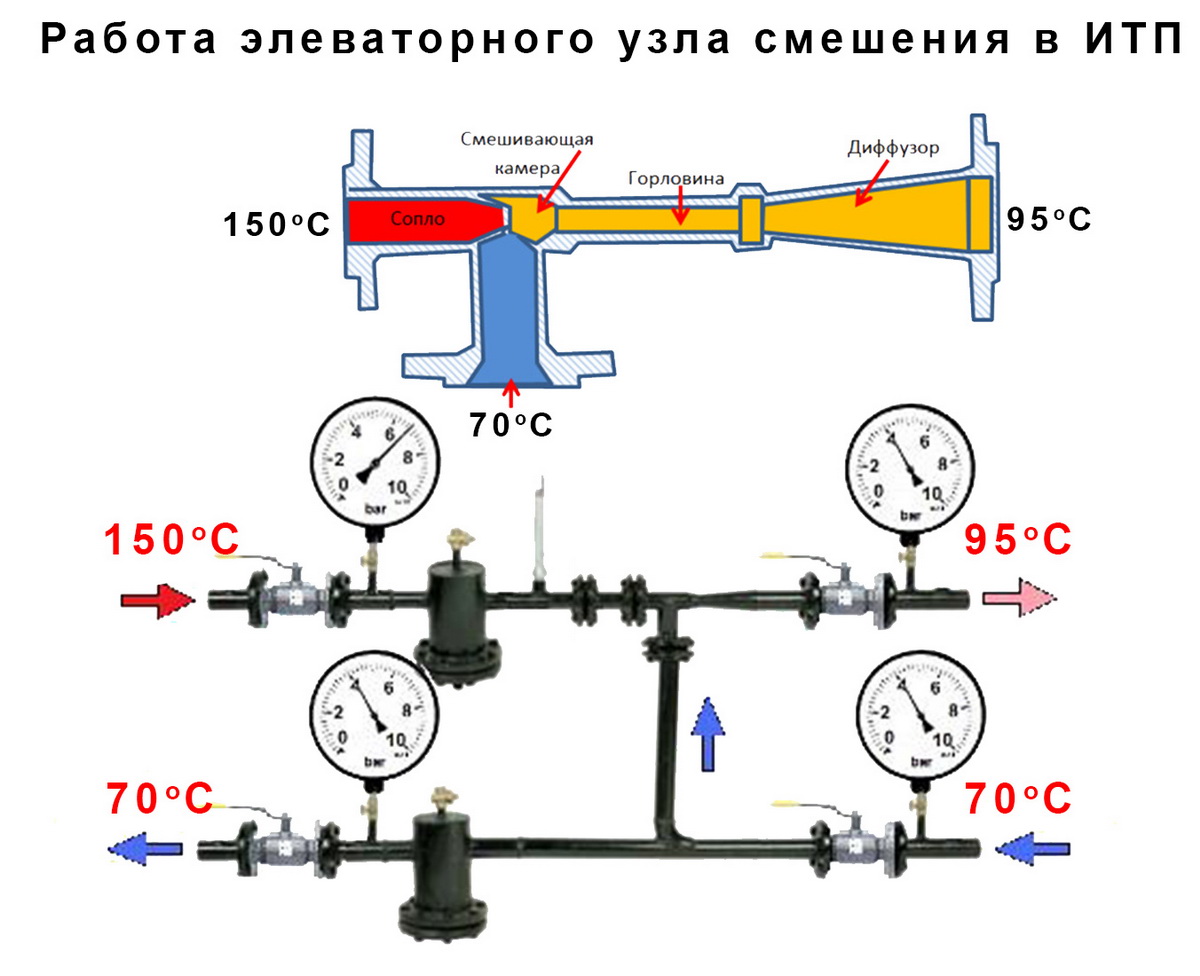

Элеваторный узел смешивает поток воды из подачи тепловой сети с температурой 150°C и поток воды вышедший из системы отопления с температурой 70°C, — в результате смешения на выходе из элеватора получается поток с температурой 95°C, который подаётся в систему отопления.

Как происходит смешение

В камере смешения элеваторного узла расположен конфузор «сопло / конус» разгоняющий поток перегретой воды. При повышении скорости потока давление в нём понижается (это свойство описано законом Бернулли) на столько, что становится несколько ниже давления в обратном трубопроводе. Разница давлений между камерой смешения и обратным трубопроводом приводит к перетеканию теплоносителя через перемычку «сапог элеватора» из обрата в подачу.

В камере смешения образуется смесь двух потоков с уже требуемой температурой, но давлением ниже давления обратного трубопровода. Смесь поступает в диффузор элеватора, в котором скорость потока понижается, а давление повышается над давлением обратного трубопровода. Повышение давления составляет не более 1,5 м.вод.ст, что и накладывает на элеваторные узлы ограничения в применении для систем отопления с высоким гидравлическим сопротивлением.

1 Дешёвый и простой

2 Не требует обслуживания

3 Не зависит от электрической сети

Недостатки элеваторных узлов смешения

1 Не совместим с автоматическими регуляторами, поэтому нормативно запрещена их совместная установка.

2 Создаёт располагаемый напор на вводе в систему отопления не более 1,5м.вод.ст., что исключает установку элеваторных тепловых пунктов в зданиях системы отопления которых оборудованы радиаторными термостатическими клапанами.

3 Элеваторный узел обладает постоянным коэффициентом смешения, что не позволяет подать в систему отопления теплоноситель необходимой температуры, при недогреве в тепловой сети.

4 Слишком высокая чувствительность к располагаемому напору на вводе тепловой сети. Снижение располагаемого напора относительно расчётного значения ведёт к снижению объёмного расхода воды циркулирующего в системе отопления, что в свою очередь приводит к разбалансировке системы и останове дальних стояков/ветвей.

5 Для работы элеватора разница давлений между подающим и обратным трубопроводом должна превышать 15 м.вод.ст.

Где установлены тепловые пункты с элеваторными узлами?

Практически все системы отопления введённые в эксплуатацию до 2000 года оборудованы тепловыми пунктами с элеваторными узлами.

Где можно применять элеваторные ИТП?

В настоящее время для всех проектируемых и реконструируемых жилых и административных зданий, обязательно применение автоматического регулирования в тепловом пункте. Применение же элеваторных узлов совместно с автоматическими регуляторами запрещено нормативно.

Элеваторные узлы могут устанавливаться лишь на объектах где нет необходимости в автоматическом управлении системой отопления, располагаемый напор (разница давлений между подающим и обратным трубопроводом) на вводе стабилен и превышает 15 м.вод.ст, для работы подключённой системы отопления достаточно перепада давлений между подачей и обратом в 1,5м.вод.ст, а система отопления работает с постоянным расходом и не оборудована автоматическими регуляторами.

2 Устройство и схема теплового узла

Тепловой узел, монтаж которого обеспечивается по предварительному проекту в коммунальные системы многоквартирных домов, изготавливается из целого комплекса оборудования и приборов. Такое устройство способно выполнять от одной до нескольких функций, таких как:

1. Измерение количества и массы тепловой энергии, ее давления, температуры жидкости, циркулирующей по трубопроводу и времени функционирования.
2. Накопление и хранение этой информации на локальном носителе.
3. Отображение ее на приборах учета.

На основе полученных данных осуществляется проверка за работой отопительного оборудования в многоквартирных домах, его регулирование и обслуживание.

Учетным прибором выступает такое устройство, как счетчик, схема которого состоит из:

1. Термопреобразователя сопротивлений.
2. Тепловычислителя.
3. Первичного преобразователя расхода.

Зависимо от того, установка какой модели первичного преобразователя имела место (с вихревым, ультразвуковым, электромагнитным или тахометрическим вариантами измерения), теплосчетчик может иметь в своем составе фильтры и датчики давления.

Принципиальная схема теплового узла

Узел учета тепловой энергии состоит из следующих элементов:

1. Запорной арматуры.
2. Теплового счетчика.
3. Термопреобразователя.
4. Грязевика.
5. Расходомера.
6. Теплового датчика обратного трубопровода.
7. Дополнительного оборудования.

Монтаж схемы учетного оборудования тепловой энергии в квартирный дом, в свою очередь, подразумевает следующие принципиальные требования

• необходимость производить монтаж схемы учетного оборудования исключительно у границ раздела балансовой принадлежности трубопроводах в местах, наиболее приближенных к основным задвижкам источника отопления;
• запрет на организации проекта отбора теплоносителя на личные нужды в системе коммунального теплоснабжения;
• регулирования среднечасовых и среднесуточных параметров теплоносителя производятся по показаниям учетного оборудования;
• учетные прибора монтируются на обратных трубопроводах магистралей и размещаются до места подсоединения подбиточного трубопровода.

Для осуществления грамотного регулирования и контроля за описываемым оборудованием компетентными службами осуществляется грамотная проверка их монтажа и функционирования.

2.1 Кто устанавливает и обслуживает тепловой узел в квартирных домах?

В многоквартирных зданиях работает центральное отопление (ТС) и горячее водоснабжение (ГВС), магистральный трубопровод для подачи которых располагается в подвалах, оснащая его запорной арматурой. Последняя позволяет отключать внутридомовую систему подачи отопления от внешней сети.

Сам тепловой узел оснащается грязевиками, запорной арматурой, контрольно-измерительными приборами и имеет в конструкции такое устройство, как элеватор. Из них постоянного обслуживания требует, как правило, грязевик, которые представляет собой стальную трубу диаметром Ду=159-200мм и необходим для сбора грязи, поступающей из магистрального трубопровода для защиты трубопроводов и отопительных приборов от загрязнения.

Установка термо-узла, его обслуживание, в том числе очистка – работа слесарей обслуживающих жилой дом, выполняя требования организации, предоставляющей жилищно-коммунальные услуги.

1 Элеваторный узел, что это такое?

Элеватором в системе отопления называют специальное устройство, основное назначение которого – обеспечение оптимального давления внутри системы, а также установление допустимой температуры воды (теплоносителя). Помимо этого, с помощью элеваторного узла происходит увеличение объёмов теплоносителя.

Дело в том, что в тепловой магистрали, зачастую, находится вода, температура которой равняется 130-150°С, а по санитарным нормам теплоноситель не должен превышать 95°С. Из этого следует, что воду необходимо охладить. Достичь этого возможно, используя элеваторный узел отопления.

1.1 Принцип и схема работы узла

Теплоноситель подаётся к дому по трубам. Трубопровода всего два:

1. Подающий. Его основная функция подавать горячую воду в дом.
2. Обратный. Он, в свою очередь, отводит остывший, отдавший своё тепло, теплоноситель обратно в котельную.

Базовая схема обвязки элеваторного узла

Когда вода (теплоноситель) подходит в подвал здания, её ожидает три пути в зависимости от того, какой температуры она будет. В нашей стране существуют три основных тепловых режима:

• до 95 °С;
• до 130 °С;
• до 150 °С.

Когда вода нагрета до 95 °С, то в данном случает она сразу распределяется по системе отопления. Если же она превышает эту отметку, её необходимо охладить (этого требуют санитарные нормы). И в данном случае в дело «вступает» элеваторный узел отопления.

Охлаждение происходит за счёт смешивания в элеваторе горячей воды из подающей трубы и остывшей из обратной. Таким образом, элеваторный узел работает сразу как два устройства:

1. Как смеситель.
2. В качестве циркуляционного насоса.

Перегретая вода попадает в сопло элеватора, в то время, как в зону разряжения попадает вода из обратного трубопровода. Затем эти два потока оказываются в смешивающей камере, где, исходя из названия, происходит смешивание. И вот уже смешанная вода попадает к потребителю.

Элеваторный узел отопления

Помимо того, что использовать такое устройство значит применить наиболее простой и экономный способ охладить теплоноситель, при этом элеватор может ещё и повысить общую эффективность всей системы.

Кроме всего прочего, именно за счёт элеваторного узла мы имеем возможность экономить. Забирая из тепловой сети определённое небольшое количество воды, разбавляем её водой из обратного трубопровода, за тепло которой уже заплатили, и производим повторную «отправку» в квартиры.

1.2 Составляющие элеваторного узла системы отопления

Устройство имеет достаточно несложную конструкцию. Выделяют три основные составляющие устройства:

• сопло;
• струйный элеватор;
• камера разряжения.

Также существует такое понятие как «обвязка». Это специальная запорная арматура, контрольные термометры и манометры. Именно эти компоненты и составляют элеваторный узел отопления.

Смесительный элеваторный узел

С функциональной точки зрения элеватор является смешивающим устройством, в который вода поступает, проходя через ряд фильтров. Эти фильтры находятся сразу после задвижки (входной) и очищают теплоноситель (воду) от грязи. По этой причине их часто называют грязевиками. Сама оболочка элеватора стальная.

Независимая

Система теплоснабжения независимого типа позволяет сэкономить потребляемые ресурсы на 10-40%.

Принцип действия

Подключение системы отопления потребителей происходит с помощью дополнительного теплообменника. Таким образом, обогрев осуществляется двумя гидравлическими изолированными контурами. Контур наружной теплотрассы нагревает воду замкнутой внутренней теплосети. При этом смешивания воды, как в зависимом варианте не происходит.

Однако такое присоединение требует немалых затрат как на обслуживание, так и на ремонтные работы.

Циркуляция воды

Движение теплоносителя осуществляется в отопительном механизме благодаря циркуляционным насосам, за счет которых происходит регулярная подача воды через нагревательные приборы. Независимая схема присоединения может иметь расширительный сосуд, содержащий запас воды для случаев утечек.

Этот способ подключения позволяет сохранить циркуляцию воды с определенным количеством тепла при авариях теплотрассы. Т.е. во время аварийной ситуации температура в отапливаемых помещениях не снизится.

Компоненты независимой системы.

Сфера применения

Широко используется для подключения к системе отопления многоэтажных зданий или построек, которые требуют повышенного уровня надежности работы отопительного механизма.

Преимущества

• возможность регулировки температуры;
• высокий энергосберегающий эффект;
• возможность применения любых теплоносителей.

1 Что такое тепловой узел учета энергии?

Тепловой узел – комплекс оборудования, монтаж проекта которых обеспечивается с целью предоставления принципиального учета и регулирования энергии, объема теплоносителя, а также произведение регистрации и контроля его параметров.

Тепловой узел учета энергии

Узел учета тепловой энергии – автоматический модуль, монтаж которого производится к системе трубопроводов для предоставления учетных данных по проекту эксплуатации и регулирования отопительных ресурсов.

1.1 Где устанавливаются тепловые узлы?

Установка тепловых узлов и их обслуживание, как правило, производится в типовые многоквартирные дома, с коммунальными системами отопления.

В свою очередь, узлы учета тепловой энергии устанавливаются в многоквартирном доме для выполнения следующих задач:

• проверки и регулирования эксплуатации теплоносителя и тепловой энергии;
• проверки и регулирования гидравлических и отопительных систем;
• записи данных теплоносителя, таких как температура, давление и объем.
• произведение денежного расчета потребителя и поставщика тепловой энергии, после того как будет осуществлена проверка полученных данных.

Монтаж узлов учета тепловой энергии

При осуществлении установки проекта отопительного оборудования следует учесть. что потребление ресурсов, подаваемых в центральное отопление в многоквартирном доме несет за собой определенные финансовые затраты пользователей (в данном случае – жильцов многоквартирного дома).

Снизить расходы, как и поддерживать работоспособность построенного узла по проектированной ранее схеме продолжительное время, квартирный дом сможет, если будут своевременно будет предоставляться грамотная проверка учетного оборудования и его обслуживание, включая качественный монтаж аппаратуры и трубопровода.

Установка элеваторного узла системы отопления

      Место для его установки, во избежание проблем, должно соответствовать определенным параметрам. Необходимо полноценное помещение, в котором будет плюсовая температура, в элеваторных узлах с автоматической (погодозависимой) системой, во избежание перебоев подачи электроэнергии лучше предусмотреть автономный источник электропитания.

      Не так давно я написал и выпустил книгу «Устройство ИТП (тепловых пунктов) зданий». В ней на конкретных примерах я рассмотрел различные схемы ИТП, а именно схему ИТП без элеватора, схему теплового пункта с элеватором, и наконец, схему теплоузла с циркуляционным насосом и регулируемым клапаном. Книга основана на моем практическом опыте, я старался писать ее максимально понятно, доступно.

Вот содержание книги:

1. Введение

2. Устройство ИТП, схема без элеватора

3. Устройство ИТП, элеваторная схема

4. Устройство ИТП, схема с циркуляционным насосом и регулируемым клапаном.

5. Заключение

Устройство ИТП (тепловых пунктов) зданий.

Защита системы от воздуха

Теоретически в закрытую систему отопления воздух не должен поступать, но по факту он там все-таки присутствует. Скопление его наблюдается в то время, когда трубы и батареи заполняют водой. Второй причиной может быть разгерметизация стыков.

В результате появления воздушных пробок, теплоотдача системы снижается. Для борьбы с этим явлением в систему включают специальные клапаны и краны для спуска воздуха.

Если в системе не накапливается воздух, поплавок воздухоотводчика блокирует выпускной клапан. Когда в поплавковой камере накапливается воздушная пробка, поплавок прекращает держать выпускной клапан, благодаря чему воздух выходит за пределы устройства

1. Подавать воду с нижней точки в верхнюю. Для этого следует проложить трубы так, чтобы вода и выделяющийся воздух двигались в одном направлении.
2. Оставить в открытом положении краны для отвода воздуха и в закрытом краны для спуска воды . Таким образом, при постепенном подъеме теплоносителя, воздух будет уходить через незамкнутые воздухоотводчики.
3. Закрыть воздухоотводящий кран, как только через него начнет бежать вода. Процесс плавно продолжать до полного заполнения контура теплоносителем.
4. Запустить насос.

Если в отопительном контуре алюминиевые радиаторы, то на каждом воздухоотводчики нужны обязательно. Алюминий, контактируя с теплоносителем, провоцирует химическую реакцию, сопровождающуюся выделением кислорода. В частично биметаллических радиаторах проблема та же, но воздуха образуется значительно меньше.

Автоматический воздухоотводчик устанавливают в верхней точке. Объясняется это требование тем, что воздушные пузырьки в жидких веществах всегда устремляются по трубе вверх, где их и собирает устройство для отвода воздуха

В радиаторах на все 100% биметаллических теплоноситель с алюминием не контактируют, но профессионалы настаивают на присутствии воздухоотвода и в этом случае. Специфическую конструкцию панельных радиаторов из стали уже в процессе производства комплектуют клапанами для спуска воздуха.

На старых чугунных радиаторах воздух удаляют при помощи шарового крана, другие приспособления здесь малоэффективны.

Критическими точками в контуре отопления являются перегибы труб и верхние точки системы, поэтому приспособления для отхода воздуха монтируют в этих местах. В закрытом контуре применяют краны Маевского или автоматические поплавковые клапаны, позволяющие осуществлять воздухоотвод без участия человека.

В корпусе этого прибора имеется полипропиленовый поплавок, соединенный через коромысло с золотником. По мере заполнения поплавковой камеры воздухом, поплавок опускается, а достигнув нижнего положения открывает клапан, через который воздух уходит.

В освобожденный от газа объем, поступает вода, поплавок устремляется вверх и закрывает золотник. Чтобы внутрь последнего не попадал мусор, его накрывают защитным колпачком.

Корпус как ручного, так и автоматического воздухоотводчика изготовлен из качественного материала, не поддающегося коррозии. Чтобы удалить воздушную пробку конус поворачивают против часового хода, выпускают воздух до тех пор, пока не прекратится шипение

Есть модификации, где этот процесс проходит по-другому, но принцип тот же: поплавок в нижнем положении — происходит выпуск газа; поплавок поднят — клапан закрыт, воздух накапливается. Цикл повторяется автоматически и присутствия человека не требует.

Основные неисправности элеваторного узла

Даже такое простое устройство, как элеваторный узел, может работать неправильно. Неисправности можно определить путем анализа показаний манометров в контрольных точках элеваторного узла:

1. Неисправности часто вызываются засорением трубопроводов грязью и твердыми частичками в воде. Если наблюдается падение давления в системе отопления, которое до грязевика значительно выше, то эта неисправность вызвана засорение грязевика, который стоит в подающем трубопроводе. Грязь сбрасывается через спускные каналы грязевика, очищают сетки и внутренние поверхности устройства.
2. Если скачет давление в системе отопления, то возможными причинами может быть коррозия или засорение сопла. Если произойдет разрушение сопла, то давление в расширительном баке отопления может превысить допустимое.
3. Возможен случай, при котором растет давление в системе отопления, а манометры до и после грязевика в «обратке» показывают разные значения. В таком случае нужно чистить грязевик «обратки». Открываются сливные краны на нем, чистится сетка, и удаляются загрязнения изнутри.
4. При изменении размеров сопла из-за коррозии происходит вертикальное разрегулирование контура отопления. Внизу батареи будут горячие, а на верхних этажах недостаточно нагретые. Замена сопла на сопло с расчетной величиной диаметра устраняет подобную неисправность.

Как устроен тепловой узел?

Вообще, техническое устройство каждого теплового пункта проектируется отдельно в зависимости от конкретных требований заказчика. Существует несколько основных схем исполнения тепловых пунктов. Давайте рассмотрим их по очереди.

Тепловой узел на основе элеватора.

Схема теплового пункта на основе элеваторного узла является наиболее простой и дешевой. Главный ее недостаток — невозможность регулировать температуру теплоносителя в трубах. Это вызывает неудобства у конечного потребителя и большой перерасход тепловой энергии в случае оттепелей во время отопительного сезона. Давайте посмотрим ниже на рисунок и разберемся в том, как работает эта схема:

Кроме того, что указано выше, в составе теплового узла может быть редуктор понижения давления. Он устанавливается на подаче перед элеватором. Элеватор является главной деталью этой схемы, в которой осуществляется подмешивание остывшего теплоносителя из «обратки» к горячему теплоносителю из «подачи». Принцип работы элеватора основан на создании разряжения на его выходе. В результате этого разряжения, давление теплоносителя в элеваторе оказывается меньше, чем давление теплоносителя в «обратке» и происходит смешение.

Тепловой узел на основе теплообменника.

Тепловой пункт, подключенный через специальный теплообменник позволяет разделять теплоноситель из теплотрассы от теплоносителя внутри дома. Разделение теплоносителей позволяет производить его подготовку при помощи специальных присадок и фильтрации. При такой схеме появляются широкие возможности в регулировании давления и температуры теплоносителя внутри дома. Это позволяет снизить затраты на отопление. Для того, чтобы иметь наглядное представление о такой конструкции посмотрите ниже на рисунок.

Подмешивание теплоносителя в таких системах делается при помощи термостатических клапанов. В таких системах отопления в принципе можно применять алюминиевые радиаторы отопления, но долго они прослужат только при хорошем качестве теплоносителя. Если PH теплоносителя будет выходить за рамки одобренные производителем, то срок службы алюминиевых радиаторов может сильно сократиться. Качество теплоносителя вы контролировать не можете, поэтому лучше перестраховаться и установить биметаллические или чугунные радиаторы.

ГВС может быть подключена подобным образом через теплообменник. Это дает такие же преимущества по части регулирования температуры и давления горячей воды. Стоит сказать, что недобросовестные управляющие компании могут обманывать потребителей при помощи занижения температуры горячей воды на пару градусов. Для потребителя это почти не заметно, но в масштабах дома позволяет экономить десятки тысяч рублей в месяц.

Принцип работы системы закрытого типа

Температурные расширения в закрытой системе компенсируются путем применение мембранного расширительного бака, наполняемого водой во время нагрева. При охлаждении, вода из бака снова уходит в систему, поддерживая тем самым постоянное давление в контуре.

Давление, создаваемое в закрытом отопительном контуре еще при монтаже, передается всей системе. Циркуляция теплоносителя осуществляется принудительно, поэтому эта система энергозависима. Без циркуляционного насоса не будет движения нагретой воды по трубам к приборам и обратно к генератору тепла.

Основные элементы закрытого контура:

• котел;
• клапан воздуховыпускной;
• клапан термостатический;
• радиаторы;
• трубы;
• расширительный бак, не контактирующий с атмосферой;
• клапан балансировочный;
• шаровой вентиль;
• насос, фильтр;
• предохранительный клапан;
• манометр;
• фитинги, крепеж.

Если электроснабжение дома осуществляется бесперебойно, то закрытая система работает эффективно. Часто конструкцию дополняют «теплые полы», повышающие ее экономичность и теплоотдачу.

Такое расположение позволяет не придерживаться определенного диаметра трубопровода, снизить затраты на приобретение материалов и не располагать трубопровод под уклоном, что упрощает монтаж. К насосу должна поступать жидкость с низкой температурой, иначе его эксплуатация невозможна.

Отопительный контур закрытого вида включает часть деталей, которые используют и в других типах систем

У этого варианта есть и один негативный нюанс — тогда как при постоянном уклоне отопление работает и при отсутствии электропитания, то при строго горизонтальном положении трубопровода закрытая система не работает. Компенсирует этот недостаток высокий КПД и ряд положительных моментов по сравнению с другими видами систем отопления.

Монтаж осуществляется относительно просто и возможен в помещении любой площади. Утеплять трубопровод не нужно, прогрев происходит очень быстро, если в контуре присутствует термостат, то температурный режим можно задавать. Если система устроена правильно, то потерь теплоносителя, следовательно и причин для его пополнения не бывает.

Несомненным плюсом системы отопления закрытого типа является то, что разность температур на подаче и обратке позволяет повысить эксплуатационный срок котла. Трубопровод в закрытом контуре менее подвержен коррозии. Есть возможность закачать в контур антифриз вместо воды, когда отопление приходится отключать зимой на длительное время.

Наиболее часто применяемые системы закрытого вида — водяные, хотя функцию теплоносителя могут выполнять и незамерзающие жидкости, пар, газы, обладающие необходимыми характеристиками
