Теплоноситель теплый дом

Как определить объем теплоносителя?

Самый простой способ – использовать водомер или счетчик расхода воды. Такой есть практически в каждом доме или квартире с централизованным водоснабжением.

Перед началом замеров отопительный контур нужно полностью опорожнить. Затем снимаются показания на счетчике, и начинается заполнение системы небольшим напором воды. Это нужно, чтобы не было воздушных пробок, которые искажают показания.

Как только отопительный трубопровод будет заполнен водой, нужно еще раз снять показания водомера. Необходимо запомнить, что 1 кубометр – это 1000 литров, и приобрести соответствующее количество жидкости.

Второй способ менее удобен, но эффективен, когда нет счетчика. Заполненная система опустошается через мерную емкость (бак или ведро определенного объема). Главное не сбиться с количеством ведер.

Еще один метод – математический. В качестве исходных данных берутся значения объемов радиаторов и расширительного бака, диаметров труб, объем теплообменника котла. Используя несложные геометрические и арифметические формулы можно вычислить итоговый объем.

Детальные примеры выполнения расчета каждого из элементов системы отопления мы рассмотрели в следующих наших статьях:

• Расчет объема трубы: принципы вычислений и правила производства расчетов в литрах и кубических метрах
• Расширительный бак для отопления открытого типа: устройство, назначение, основные виды + советы по расчету бачка

Как устроен тепловой узел?

Вообще, техническое устройство каждого теплового пункта проектируется отдельно в зависимости от конкретных требований заказчика. Существует несколько основных схем исполнения тепловых пунктов. Давайте рассмотрим их по очереди.

Тепловой узел на основе элеватора.

Схема теплового пункта на основе элеваторного узла является наиболее простой и дешевой. Главный ее недостаток — невозможность регулировать температуру теплоносителя в трубах. Это вызывает неудобства у конечного потребителя и большой перерасход тепловой энергии в случае оттепелей во время отопительного сезона. Давайте посмотрим ниже на рисунок и разберемся в том, как работает эта схема:

Кроме того, что указано выше, в составе теплового узла может быть редуктор понижения давления. Он устанавливается на подаче перед элеватором. Элеватор является главной деталью этой схемы, в которой осуществляется подмешивание остывшего теплоносителя из «обратки» к горячему теплоносителю из «подачи». Принцип работы элеватора основан на создании разряжения на его выходе. В результате этого разряжения, давление теплоносителя в элеваторе оказывается меньше, чем давление теплоносителя в «обратке» и происходит смешение.

Тепловой узел на основе теплообменника.

Тепловой пункт, подключенный через специальный теплообменник позволяет разделять теплоноситель из теплотрассы от теплоносителя внутри дома. Разделение теплоносителей позволяет производить его подготовку при помощи специальных присадок и фильтрации.  При такой схеме появляются широкие возможности в регулировании давления и температуры теплоносителя внутри дома. Это позволяет снизить затраты на отопление. Для того, чтобы иметь наглядное представление о такой конструкции посмотрите ниже на рисунок.

Подмешивание теплоносителя в таких системах делается при помощи термостатических клапанов. В таких системах отопления в принципе можно применять алюминиевые радиаторы отопления, но долго они прослужат только при хорошем качестве теплоносителя. Если PH теплоносителя будет выходить за рамки одобренные производителем, то срок службы алюминиевых радиаторов может сильно сократиться. Качество теплоносителя вы контролировать не можете, поэтому лучше перестраховаться и установить биметаллические или чугунные радиаторы.

ГВС может быть подключена подобным образом через теплообменник. Это дает такие же преимущества по части регулирования температуры и давления горячей воды. Стоит сказать, что недобросовестные управляющие компании могут обманывать потребителей при помощи занижения температуры горячей воды на пару градусов. Для потребителя это почти не заметно, но в масштабах дома позволяет экономить десятки тысяч рублей в месяц.

Зачем нужен тепловой узел?

Тепловой пункт находится на вводе теплотрассы в дом. Главное его назначение — изменение параметров теплоносителя. Если говорить понятнее, то тепловой узел снижает температуру и давление теплоносителя перед тем как он попадет в ваш радиатор или конвектор. Нужно это не только для того, чтобы вы не обожглись от прикосновения к прибору отопления, но и для продления срока службы всего оборудования системы отопления

Особенно это важно, если внутри дома отопление разведено при помощи полипропиленовых или металлопластиковых труб. Существуют регламентированные режимы работы тепловых узлов:

• 150/70
• 130/70
• 110/70

Эти цифры показывают максимальную и минимальную температуру теплоносителя в теплотрассе.

Также, по современным требованием на каждом тепловом узле должен быть установлен прибор учета тепла. Теперь перейдем к устройству тепловых узлов.

Химический состав незамерзающего теплоносителя.

По химическому составу незамерзающие теплоносители в своем большинстве делятся на 2 вида, которые содержат следующие вещества:

теплоноситель на основе этиленгликоля

• Этиленгликоль — двухатомный спирт. В чистом виде бесцветен и имеет маслянистую консистенцию. Токсичен для человека, может вызывать серьезные отравления и даже летальный исход.
• Пропиленгликоль — двухатомный спирт. В чистом виде бесцветен и имеет большую вязкость, чем у этиленгликоля. Не токсичен для людей и даже применяется как пищевая добавка E-1520.

Помимо вышеперечисленных веществ, в состав теплоносителя входят различные добавки:

•  Ингибиторы коррозии и отложения солей.
• Добавки защищающие от образования пены.
• Ингибиторы разрушения резины.
• Красители.

Преимущества и недостатки

Смесь «Теплый дом» имеет несколько модификаций, каждая из которых имеет некоторые отличительные особенности и качества.

Несмотря на многообразие вариантов состава, можно выделить общие преимущества смесей «Теплый дом»:

• жидкость может эксплуатироваться как при очень высоких, так и при низких температурах;
• средство не теряет своих технических характеристик во время всего срока эксплуатации, который составляет пять лет;
• теплоноситель абсолютно безопасен для систем отопления и не повреждает неметаллические материалы;
• срок эксплуатации жидкости, которая используется только для обогрева частного дома, может быть увеличен до 8 лет;
• составы из серии «ЭКО» являются полностью экологичными и безопасными для здоровья, так как при испарении не выделяют вредных веществ;
• жидкость не подвержена возгоранию и является абсолютно пожаробезопасной.

Однако у данного материала имеется ряд недостатков.

К основным минусам можно отнести несколько характеристик.

• Состав может использоваться для отопительных котлов только определенного типа. Если система отопления оснащена электролизным электрическим котлом, то жидкость «Теплый дом» использовать не рекомендуется.
• Смесь не стоит использовать в системах отопления с оцинкованными трубами.
• При использовании данной жидкости нужно строго следовать всем инструкциям на упаковке товара. При неправильном соединении средства с водой в системе отопления могут возникнуть проблемы в виде выхода из строя нагревательных элементов.
• Если в систему, помимо жидкости «Теплый дом», добавить другой состав, то это приведет к потере антикоррозионных свойств состава и будет способствовать образованию накипи.

Рекомендации по выбору средства

Необходимо учитывать не только характеристики теплоносителей для системы отопления, но и конфигурацию оборудования, чтобы сделать обогрев безопасным и эффективным.

Если вы решили остановиться на применении антифриза, давайте рассмотрим условия, в которых его использование исключено:

• отсутствие в котле регулятора температуры нагрева;
• при использовании уплотнений из льняной подмотки с масляной обработкой;
• в отопительном контуре использованы трубы, радиаторы, запорная арматура с оцинкованной поверхностью; -отопительная система открытого типа

Испарение воды из незамерзающей жидкости может изменить свойства, а пары этиленгликоля являются токсичными.

Соблюдение следующих правил позволит хозяевам избавиться от ряда неприятностей при некорректном применении незамерзающих жидкостей:

• в местах уплотнений льняную паклю необходимо промазывать уплотнительной пастой;
• секционные радиаторы нужно перебрать, чтобы заменить уплотнение на прокладки из тефлона или паронита;
• не использовать автоматические воздухоотводчики (для стравливания избытка воздуха лучше установить краны Маевского для ручной регулировки);
• радиаторы и трубы должны иметь увеличенный объем и диаметр;
• наличие циркуляционного насоса повышенной мощности;
• установить мембранный расширительный бак с увеличенным объемом.

Заливается антифриз в систему отопления только после качественной промывки отопительного контура, для которой лучше применять специальные составы. В целях безопасности всех жильцов эксперты рекомендуют использовать пропиленгликоль.

Котел нельзя сразу же после заполнения системы теплоносителем выводить на пиковую мощность. Повышать температуру необходимо ступенчато. Это нужно, чтобы антифриз набрал оптимальные рабочие характеристики и расширился в пределах нормы.

Чтобы выбрать подходящий теплоноситель, необходимо учитывать свойства труб, котельного оборудования и др. факторы

При разбавлении жидкости водой нельзя допустить концентрации выше, чем -20 градусов. Избыток воды приведет к отложению накипи и изменению рабочих свойств гликоля. Разбавляется только дистиллированной водой.

Блиц-советы

Если теплоноситель вы будете разводить водой из скважины или колодца, где содержится много минеральных веществ, то желательно разбавлять смесь в прозрачной таре, чтобы вовремя заметить образование осадка. Учитывая, что в некоторых регионах вода очень низкого качества, желательно в этом случае использовать полностью готовые составы.

Не рекомендуется:

• Заполнять оцинкованные системы потому что из теплоносителя в результате химической реакции может выпадать осадок;
• Применять состав в отоплении с электролизными котлами;
• Смешивать «Теплый дом» с подобными изделиями, это может стать причиной снижения эксплуатационных свойств и срока службы;
• Перегревать теплоноситель.

Составы «Теплый дом -30» и «Теплый дом -65» производят только для технических целей (в его составе содержится ядовитый этиленгликоль). Чтобы предупредить отравление нельзя допускать попадание этого состава в питьевую воду и пищу. Если он попадет на кожу, то это место необходимо хорошо промыть мыльной водой.

«Теплый дом-ЭКО» подходит в качестве хладагента при производстве продуктов питания. Но это совсем не значит что его, к примеру, можно пить. Все разновидности теплоносителя, взрывобезопасны и не поддерживают горение.

Теплоноситель при необходимости, нужно хранить в герметичной емкости, в недоступном и защищенном от солнечных лучей месте, нельзя их размещать возле пищевых продуктов.

Перечень требований к теплоносителю

Главная задача жидкости в трубах – перенос тепловой энергии от котла к радиаторам.

Чтобы отопительная система была безопасной и энергоэффективной, теплоноситель должен отвечать ряду важных требований, в том числе:

• сохранение труб от коррозии;
• химическая инертность к установленным в трубопроводе уплотнителям;
• подходящий по эксплуатационным параметрам трубам диапазон рабочих температур (от замерзания до кипения);
• высокая теплоемкость, чтобы аккумулировать как можно больше тепла;
• минимальная способность к образованию накипи;
• полная безопасность: нет выделения токсичных паров и максимальная взрыво- и огнеустойчивость;
• стабильный химический состав – жидкость не должна разлагаться и менять свои физические свойства под воздействие высоких температур.

А теперь главный вопрос: какой антифриз для современных систем отопления соответствует всем требованиям?

Ответ может разочаровать, но сегодня в природе не существует такой жидкости. Столь идеальный химический состав еще не создан. Поэтому вопрос подбора оптимального варианта – очень актуальная задача на сегодня.

Тонкости использования

Перед использованием теплоносителя рекомендуется ознакомиться с техническими характеристиками состава, а также с инструкцией по применению. В случае неправильного использования можно повредить систему отопления.

Если крепежные детали выглядят ненадежно, то их необходимо заменить. Также проблемные зоны можно обработать герметизирующим составом. Жидкость продается в уже готовом к использованию виде. Однако чтобы снизить риск образования ржавчины, который повышается при смешивании состава с водой с большим содержанием солей, средство рекомендуется предварительно разбавлять.

Перед тем как заливать «Теплый дом» в систему, небольшое количество состава необходимо поместить в прозрачную тару. Затем в емкость вливается вода, и раствор перемешивается до состояния прозрачности: осадка на дне тары быть не должно. Полученную смесь уже можно заливать в систему отопления.

Срок эксплуатации теплоносителя «Теплый дом» составляет 5 лет. По истечении данного времени жидкость все еще будет обладать незамерзающим эффектом, но многие характеристики ухудшатся. Использование в системе состава в течение пяти лет может привести к образованию накипи и ржавчины, поэтому жидкость требуется заменить.

Характеристики и виды теплоносителя

Производят теплоноситель таких марок:

• «Теплый дом ЭКО -20» — антифриз, изготовленный из пропиленгликоля. Идеально подходит для двухконтурных отопительных устройств;
• «Теплый дом -30» — антифриз, изготовленный из этиленгликоля, используется для отопления с одноконтурными котлами, но он подойдет и для других конструкций. При заполнении систем двухконтурных и теновых котлов требует разбавления;
• «Теплый дом ЭКО -30» — производят из пропиленгликоля. При заполнении систем двухконтурных и теновых котлов требует разбавления;

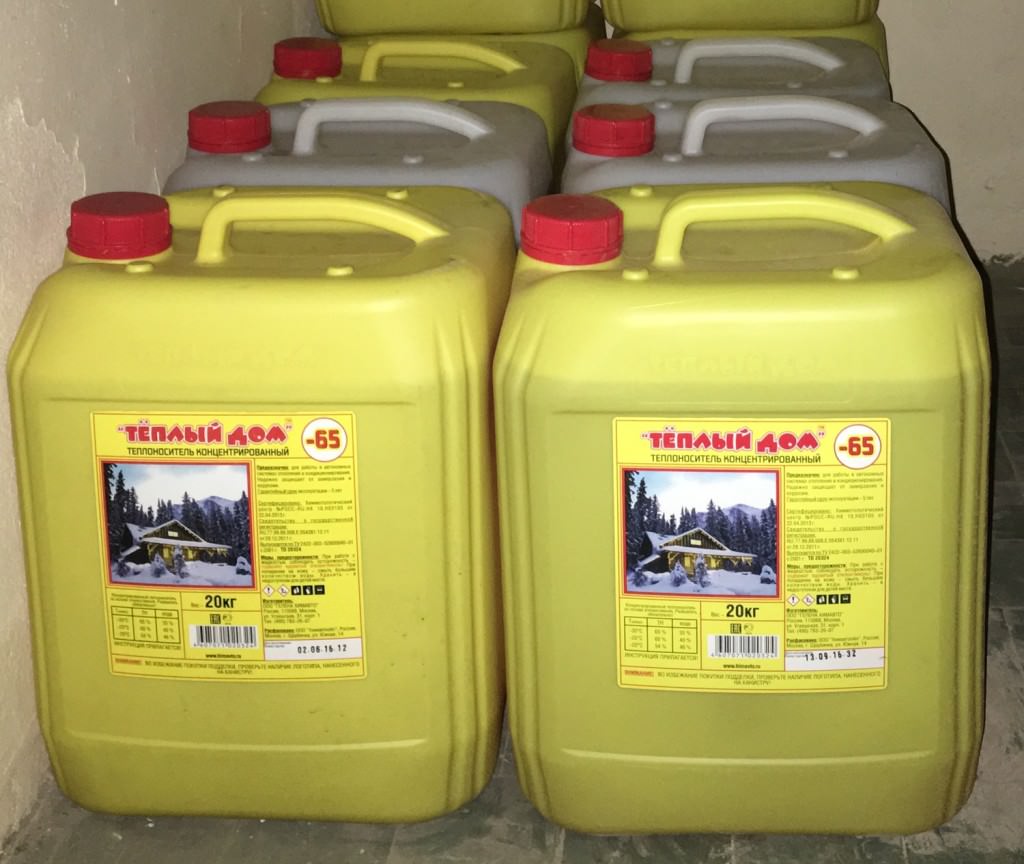

• «Теплый дом -65» — состав высокой концентрации, производят из этиленгликоля.

Полностью готовые составы уже разбавлены до необходимой концентрации.

«Теплый дом -65» — состав высокой концентрации, производят из этиленгликоля

Когда необходимо применять антифриз?

Прежде чем приступить к рассмотрению альтернативных жидкостей, не стоит сбрасывать со счетов воду. Если отопление устанавливается в доме, где жильцы живут постоянно, то вода будет одним из самых безопасных и надежных вариантов.

Она как теплоноситель обладает оптимальными параметрами для циркуляции по контурам систем отопления.

Однако на пике зимних морозов, малейшая кристаллизация воды может послужить причиной серьезной аварии с разрушением трубопровода и узлов отопительного оборудования.

Если речь идет о загородном доме, в который периодически осуществляется наезд, или когда на выходных часто семейство покидает свою обитель, оставляя отопление без надзора, то тогда используемый теплоноситель должен быть устойчивым к характерному для района интервалу низких температур.

Только для использование химических составов в качестве переносчика тепловой энергии необходимо подготовить контуры отопления. Система должна быть полностью герметичной, т.к. жидкость является в разной степени токсичной и огнеопасной.

В отопительных контурах нельзя использовать антифризы “в чистом виде”. Поскольку неразбавленные составы незамерзаек агрессивны и склонны стимулировать развитие коррозии, их разбавляют водой

Хозяин должен учитывать, что незамерзающую жидкость нужно периодически менять, что чревато дополнительными расходами.

Некоторые модели котельного оборудования имеют конкретные рекомендации по использованию теплоносителя определенной марки. Если применить жидкость другого состава, то можно потерять гарантию на котел.

Применимость в различных системах отопления.

На применение незамерзающего теплоносителя накладывается ряд ограничений. Прежде всего нельзя применять такой теплоноситель в системах, которые изготовлены из оцинкованной стали. Это связано с тем, что двухатомные спирты вступают с ней в реакцию, в результате которой выпадает много густого осадка. Последствия этого будут плачевны — придется полностью сливать и промывать всю систему.

Кроме того, нужно избегать локальных перегревов теплоносителя. Такие перегревы могут возникнуть внутри котлов, где температура теплоносителя будет превышать безопасный порог 70°С. Локальные перегревы могут спровоцировать преждевременное старение теплоносителя, утрату антикоррозионных свойств, выпадение осадков и течи в местах стыков.

Применение в системах с газовыми котлами.

Применимость низкозамерзающих жидкостей для газовых котлов необходимо уточнять! Такая информация приводится в каталогах производителей котлов и в паспортах. Для большинства настенных газовых котлов применение гликолей либо запрещено совсем, либо ограничено применением пропиленгликоля с температурой кристаллизации не ниже -20°С. Для напольных котлов с большим теплообменником разрешено применение пропиленгликоля, если иное не оговорено в паспорте или каталоге производителя. Для подстраховки необходимо выставить на термостате температуру 70°С.

Применение в системах с электрическими котлами.

Для электрических котлов важно то же самое — избегание локальных перегревов теплоносителя. Поэтому выставляем все ту же температуру  70°С и выставляем максимальную скорость на циркуляционном насосе

При такой температуре можно быть относительно спокойным, но все равно нужно следить не появятся ли где течи или неприятный запах.

Требования для циркуляционных насосов и расширительных баков.

Высокая вязкость «незамерзайки» увеличивает нагрузку на циркуляционный насос. Поэтому необходимо увеличивать напор насоса на 60% и расход на 10-15%. Объем расширительного бака также необходимо увеличивать. Но здесь требования разные к разным концентрациям теплоносителям и объемам систем,  поэтому необходимо читать паспорт или каталог, в котором производитель укажет в специальной таблице необходимый вам объем.

Методика расчета понижения температуры ТН

V – объем системы (V1 = V2) C1 – % содержания гликолей в системе C2 – требуемое % содержание гликолей C3 – % содержание гликолей в доливаемом растворе V3 – объем доливаемого раствора V3 = V(C2 – C1):(C3 – C1)

ПРИМЕР 1: Объем системы 100л, температура -15°С (31% ЭГ). Необходимо понизить температуру теплоносителя в системе до -30°С (45% ЭГ). Сколько необходимо залить раствора на -65°С (65%), предварительно слив такой же объем из системы, чтобы выйти на нужную температуру?

V₃ = 100л х (0,45-0,31) : (0,65 – 0,31) = 14л : 0,34 = 41,18л

То есть, вначале мы узнаем на сколько увеличивается количество гликолей в системе (в литрах), а потом делим на количество гликолей, «прибывающих» с каждым литром (сливается 0,31л, а заливается 0,65л, – увеличение на 0,34л).

ПРИМЕР 2: Все условия те же, только заливается концентрат теплоносителя 95%.

V₃ = 100л х (0,45 – 0,31) : (0,95 – 0,31) = 14л : 0,64 = 21,88л

а) требуемое количество теплоносителя «Тёплый дом-65» (65% ЭГ) для получения раствора с заданной температурой кристаллизации (в % от общего объема системы)

б) требуемое количество концентрата теплоносителя «Тёплый дом-К» (95% ЭГ) для получения раствора с заданной температурой кристаллизации (в % от общего объема системы)

ПРИМЕЧАНИЕ:

1. % ЭГ – показатель количества этиленгликоля для получения данной температуры.
2. Перед заполнением указанного объема концентрированного теплоносителя из системы
   сливается такой же объем рабочей смеси.

Применение составов

Теплоноситель этой марки – это жидкость и он более текуч, чем вода. По этой причине необходимо качественно монтировать отопление, после чего обязательно выполняют опрессовку системы. Не забудьте, что эту жидкость заливать в электролизные котлы запрещено.

Перед применением большинство составов «Теплый дом» разбавляют технической или дистиллированной водой. После разбавления на 10%, увеличивается температура его кристаллизации до – 25 градусов, если разбавить его до 20% то характеристика раствора измениться до -20 градусов. Через некоторое время эксплуатации теплоноситель начнет становиться желеобразным. Если в это время разбавить его водой, то раствор восстановит свои характеристики.

Необходимо качественно монтировать отопление, после чего обязательно выполняют опрессовку системы

Рецепт смешивания 100 л теплоносителя

«Теплый дом» – нередко продают как концентрат, который перед применением необходимо разбавить. Пропорции компонентов влияют на характеристики конечного раствора (температура замерзания). Если в 77 литров концентрата добавить 23 л воды, то температура замерзания полученного раствора будет около -40 градусов.

Растворив в 65 л концентрата 35 л воды, вы получите раствор, способный замерзать только при -30 градусах. Добавленные в 60 л концентрата 40 л воды, дадут вам смесь, которая замерзнет при 25 градусах мороза. Если морозы в вашем регионе не более 20 градусов, то необходимо разбавить 54 л концентрата 46 л воды.

В оборудовании все места стыков обрабатывают герметизирующими составами, хорошо противостоящими воздействию гликолевых смесей или используют для этой цели лен. После окончания срока эксплуатации раствор все еще замерзает только при низкой температуре, но у него значительно ухудшаются антикоррозийные свойства.

По этой причине, после окончания срока использования теплоноситель необходимо слить и утилизировать. Перед заполнением системы новым раствором обязательно проверяют на герметичность все узлы и полностью промывают отопительную систему.

После окончания срока эксплуатации раствор все еще замерзает только при низкой температуре, но у него значительно ухудшаются антикоррозийные свойства

Выводы и полезное видео по теме

Ролик наглядно представит процесс заправки отопительного контура и настройки расширительного бака:

Общими для всех теплоносителей является постепенность при запуске системы. Температуру нужно наращивать медленно, ступенчато, не только из-за теплоносителя, но и присадок, которые с температурой так же изменяют свои свойства.

Процесс заполнения систем, как водой, так и антифризами аналогичен, но требования к качеству работ и безопасности при заправке антифризами, увеличиваются. Отработавшие свой срок антифризы, требуют одноразовой тары и вывоза для утилизации.

Если у вас появились вопросы по теме статьи или уже имеется опыт по заполнению отопительных систем теплоносителем, пожалуйста, поделитесь им с нашими читателями. Оставляйте свои комментарии внизу статьи.
