Грунтовый теплообменник своими руками

Принцип работы и функции теплообменника

Теплоносителем в теплообменнике может быть вода или антифриз

Жидкостное теплообменное устройство – это емкость, часть печной конструкции, оборудованная для подключения к трубопроводу. Бак нагревается, контактируя с продуктами сгорания топлива, и передает эту энергию воде. Вода, перемещаясь по системе, отдает тепло приборам отопления – радиаторам, от которых конвекционно прогревается воздух. Нагрев емкости может быть прямым или косвенным, а циркуляция теплоносителя – естественной либо принудительной.

Теплоноситель

Вместо воды часто применяют антифризы на основе этиленгликоля, пропиленгликоля, спирта или масла. Их основное достоинство – низкая температура замерзания, находящаяся в пределах от -30 до -70°C. Точные цифры зависят от химического состава и концентрации жидкости. Применение такой химии дает ряд преимуществ:

защита элементов системы от повреждений вследствие разморозки;
антикоррозийная защита, обусловленная соответствующими присадками;
отсутствие абразивов, солей и прочих примесей, разрушающих (засоряющих) трубопровод или арматуру.

Некоторые теплообменники, например – для бани, обслуживают не только приборы отопления, но и душ или отдельный резервуар. Поэтому здесь используют воду. Во избежание разморозки устройство проектируют так, чтобы заливка воды не занимала много времени. Если же баню или сауну топят часто, а ограждающие конструкции утеплены качественно, проблема снимается.

Функции теплообменника

Функция теплообменного бака, как части печной конструкции – прием и передача тепла теплоносителю от продуктов горения. Но как элемент более широкой системы (отопления, водоснабжения) он решает несколько задач.

Равномерно и экономично распределять тепло по обогреваемым помещениям.
Обеспечить дом (дачу, коттедж, баню, квартиру и пр.) горячей водой.
Аккумулировать тепловую энергию для использования при неработающей печке.

Тепловой аккумулятор, подключенный к теплообменнику для дровяной печи, накапливает энергию благодаря теплоемкости аккумулирующего агента. Поэтому изготовить его можно, изолировав любую емкость. Бочка, облитая монтажной пеной и частично заполненная щебнем или песком – это уже теплоаккумулятор. Если снабдить его четырьмя патрубками и правильно подключить, агрегат станет функциональным элементом системы.

Принцип работы

Давно известно, что почти на всей территории стран СНГ, температура в грунте на глубине 2 метров остается неизменной, а именно – около 10°C. Меняется она в зависимости от региона, но колебания обычно не превышают + — 2°C. Установка воздушных теплообменников подразумевает получение этой бесплатной энергии. За счет неизменной температуры конструкция прогревает помещения в холодное время года, а в жаркое – остужает. Грунтовая приточно-вытяжная вентиляция обеспечивает циркуляцию воздуха в помещении, также позволяет сохранить часть тепла, поступающего от обогревающего элемента. Обычно грунтовой теплообменникустанавливается вместе с рекуператором.

Рекуператор – это теплообменная система вентиляции. В ней холодный внешний воздух нагревается счет вытяжного теплого. В конструкции присутствует нагревающее устройство, вентиляторы, фильтры и трубопровод.

Эта схема позволяет получить уже подогретый свежий воздух из грунта, как результат – рекуператор затрачивает меньше энергии. Воздушная грунтовая система позволяет не только сохранить электроэнергию, но и сохранить конструкцию в рекуператоре в рабочем состоянии. В трубопроводе не будет замерзания конденсата, так как воздух подается всегда одной температуры. Подобная проблема обычно случается при использовании только рекуператора, когда в него идет морозный воздух.

Климат стран СНГ позволяет обеспечить теплообмен, величина охлаждения или подогрева в котором может колебаться от 5 до 20°C. Эффективность зависит от разницы между температурой грунта и внешним воздухом, чем она больше – тем сильнее теплообмен. Поэтому грунтовая система эффективна летом и зимой. В жару охлаждение осуществляется с 30°C до 20°C. В морозы подогрев происходит от -20°C до 0°C.

Весной и осенью температура воздуха в помещении чаще всего совпадает с температурой почвы. Поэтому теплообменник почти не влияет на микроклимат в доме. Но иногда грунтовая система может не только бездействовать, но и работать в отрицательном значении. К примеру, воздух в комнате имеет температуру около 12°C, а теплообменник охлаждает его до 8°C. В общем, использовать в межсезонье энергию грунта нет смысла. Изготавливая грунтовой теплообменник своими руками, нужно продумать способ отключения системы, чтобы свежий воздух шел с улицы, минуя теплообменник.

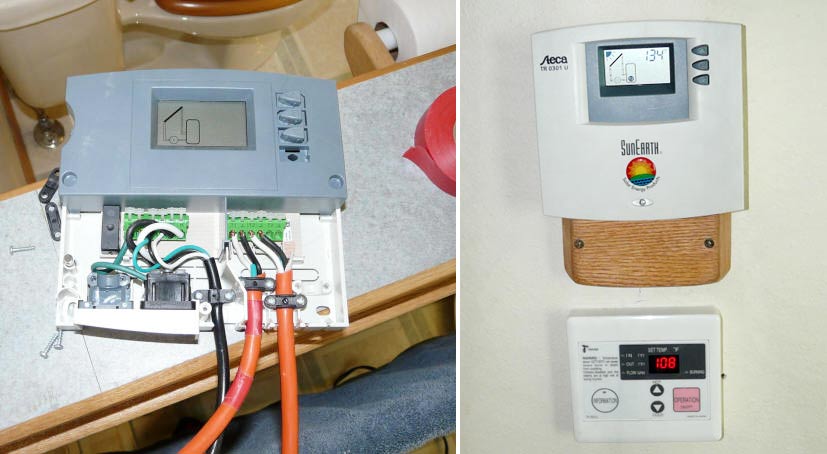

Электронное управление солнечным коллектором

Для управления насосом коллектора используется дифференциальный контроллер. Контроллер использует температурный датчик, установленный в коллекторе и датчик температуры, установленный в баке около дна. Когда температура коллектора поднимается выше температуры в баке на определенную заданную величину, контроллер включает насос и прогоняет воду через коллектор. Когда температура коллектора становится ниже, чем в баке — насос отключается.

Этот контроллер имеет функцию защиты от перегрева. Именно она ограничивает температуру в баке до 60 градусов.

Установить контроллер солнечного коллектора не сложно:

Установить датчик температуры в коллекторе, в баке (погружной).
Подсоединить датчики к контроллеру.
Подключить насос.
Подключить контроллер к питанию.

Теплообменник и печь-камин

Такой вариант подойдет для тех, кто планирует обогреть несколько комнат, но при этом любит живой огонь.

Теплообменник и печь-камин

Конструкция

Основным элементом такой системы является печь-камин, от которого во все стороны идут многочисленные трубы, заполненные теплоносителем (зачастую им выступает вода).

Жидкость может циркулировать как естественным путем, так и принудительно – при помощи специальных насосов. Иными словами, печь нагревает теплоноситель, а насосы разносят его по всей отапливаемой площади.

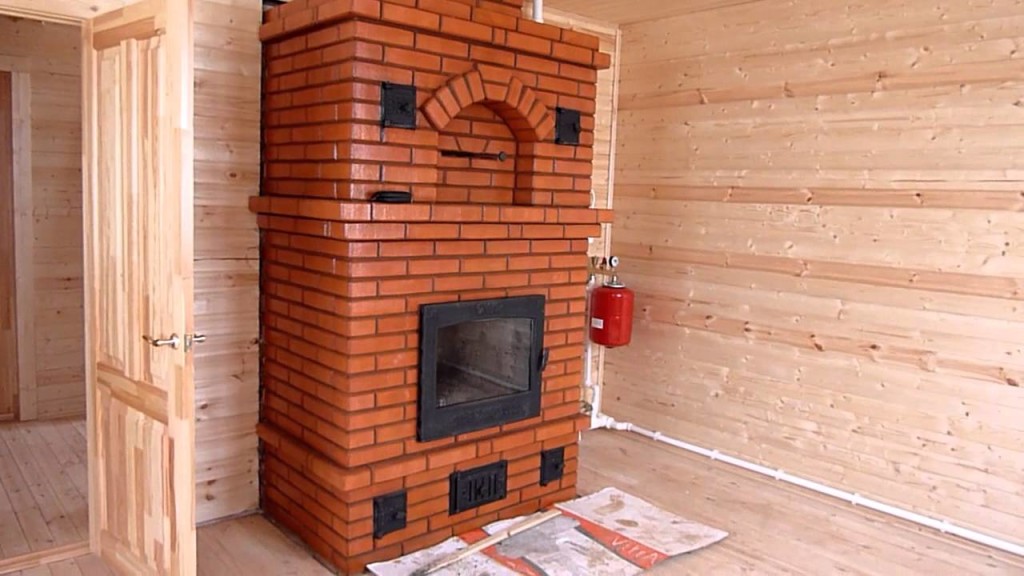

Печь с теплообменником

Установка теплообменника позволяет существенно повысить эффективность теплогенератора, а вместо одной комнаты, как в предыдущих вариантах, можно отапливать сразу две без каких-либо особых на то затрат.

Основные виды

Современный рынок предлагает массу разнообразных печей-каминов, и все они могут оборудоваться теплообменником при необходимости в обогреве большой площади

При этом кто-то обращает внимание на тип используемого топлива, кто-то на мощность. Ниже рассмотрены самые популярные варианты

Устройство на пеллетах, как можно судить из названия, отличается тем, что вместо дерева его заправляют пеллетами – экологически чистым топливом, которое производится путем прессования отходов деревообрабатывающей промышленности и поставляется в виде гранул.

Пеллеты

Главной причиной популярности такого вида топлива является его низкая стоимость. Более того, при горении оно практически не выделяет сажи, поэтому принято считать, что за ним – будущее.

Не меньшей популярностью пользуются варочные печи, и причина тому – полифункциональность. С их помощью можно не только обогревать помещение, но и готовить пищу. Оригинально, практично и, наверное, даже романтично (имеется в виду приготовление пищи над камином).

Разновидности конструкций

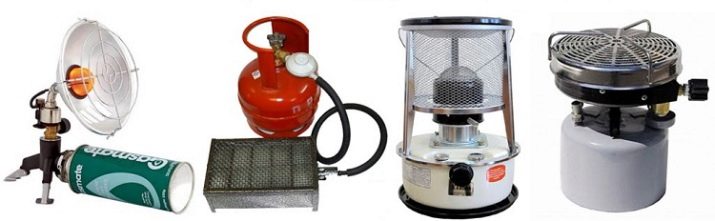

Чтобы повысить и поддерживать уровень температуры воздуха в палатке на нужной высоте, используются нагревательные приборы разных типов.

Спиртовые и парафиновые свечи

Могут использоваться в одноместной палатке при средней суточной температуре воздуха до -5 градусов. Для обогрева более обширного помещения их ресурса не хватает.

Газовые обогреватели

Источником топлива в этом случае является 5-литровый газовый баллон, а источником тепловой энергии – газовая горелка, обычно оборудованная конвектором. Подобные обогреватели используются не только в формате теплового генератора, на них также можно готовить или разогревать еду.

Главный изъян – значительный расход горючего. В связи с этим их практикуют в местностях, легкодоступных для подъезда на автомобильном транспорте. Переносные газовые обогреватели отличаются долей опасности в противопожарном отношении. Собственно, они и оказываются наиболее частой причиной возгораний.

Бензиновые приборы отопления

Они используются для обогрева достаточно давно, и их структура с годами, в сущности, не изменилась. Эти устройства востребованы еще и потому, что удельные затраты финансов на закупку горючего самые небольшие по сравнению с остальными вариантами обогрева.

Но кроме этого, в помещении, отапливаемом бензиновой печкой, постоянно присутствует запах горючего. При эксплуатации обогревателя, функционирующего на бензине, необходимо неукоснительно соблюдать правила использования – неудовлетворительно выполненная прочистка горелки способна стать фактором взрыва и возгорания.

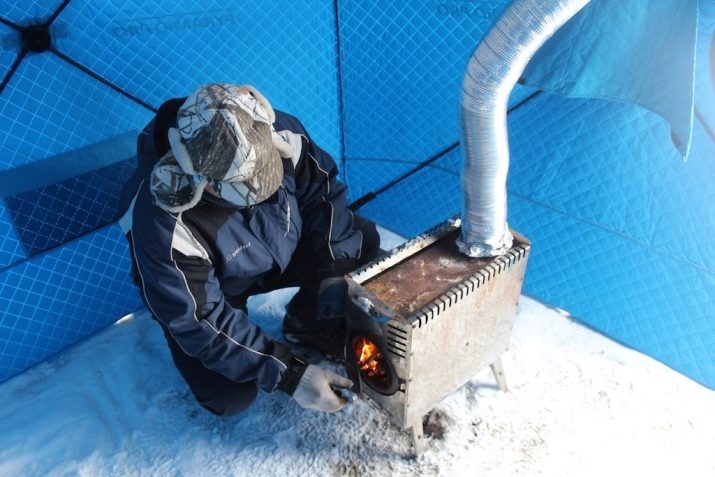

Твердотопливные конструкции

Печки, в которых энергоносителем выступают дрова, были и продолжают оставаться востребованными в лесных зонах. Здесь необходимо лишь собрать сухостой и использовать его в теплообменнике для зимней палатки. Раскладные стальные печки разнообразных конструкций комфортны при транспортировке, так как занимают немного места в автобагажнике.

Технология изготовления

Простейшим устройством такого типа можно считать медную трубу длиной в несколько метров, свернутую кольцами и установленную в бочку с водой таким образом, чтобы снаружи оставались лишь вход и выход. Такая конструкция (ее называют «змеевиком») способна охлаждать или нагревать жидкость в бочке, в зависимости от того, что именно нужно (в большинстве случаев необходим нагрев).

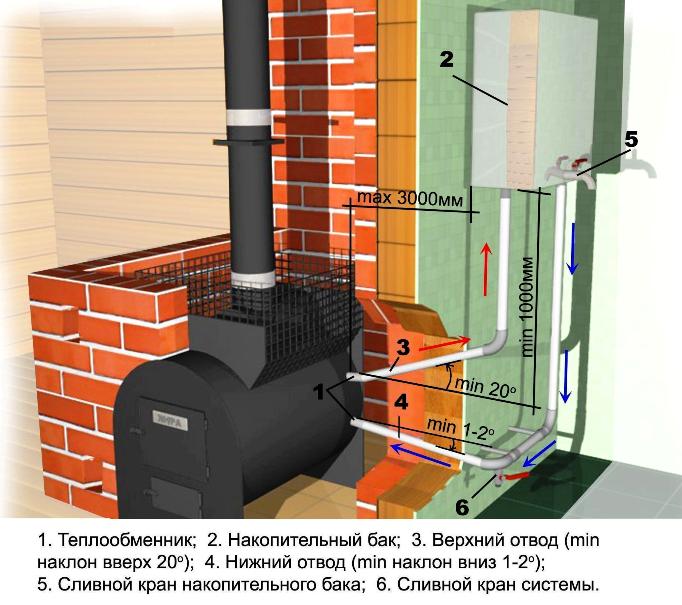

Схема монтажа теплообменника

«Змеевик» врезается в трубопровод рядом с печью или в накопительный бак. Спиралевидная труба устанавливается на высоте 1,5-2 м и становится дополнительным источником тепла.

Простейший теплообменник типа «труба в трубе»

Отдельно стоит рассказать о том, какой длины труба будет равняться, к примеру, 2 киловаттам. Основным критерием в данном случае является теплопроводность материала. Допустим, диаметр трубы составляет 2 см, а разница в температуре – 40ᵒС. Если произвести несложные расчеты, то выходит, что:

металлопластиковых труб с их коэффициентом теплопроводности в 0,3 потребуется более 4 км;
стальных труб с показателем в 50 – 25 м;
медных труб с теплопроводностью свыше 380 – всего 3 м.

После подобных арифметических задач вполне очевидно, что наиболее подходящим материалом является медь. Более того, этот металл с легкостью гнется и подсоединяется резьбовым фитингом.

Теплообменник с емкостью

Самый подходящий для котла или печи вариант. Для его изготовления потребуется металлический бак литров на двадцать и две медных трубки.

Шаг первый. Если подходящего бака нет, то берется листовая сталь толщиной 2,5 мм и из нее сваривается резервуар необходимого объема. Сварка должна выполняться с минимальной толщиной швов.

Шаг второй. Резервуар устанавливается на высоте 1 м от пола, но не далее, чем в 3 м от отопительного печи. В нем проделываются два отверстия: одно – справа, возле дна конструкции, второе – слева, в самой высокой точке.

Шаг третий. Нижний отвод подводится к печи с минимальным наклоном вниз в 2ᵒ. Верхний отвод при этом подключается с наклоном в 20ᵒ, но уже в другую сторону.

Шаг четвертый. На выходе нижнего отвода врезается сливной кран накопительного бака. В нижней точке этого же отвода врезается еще один кран – для слива всей системы.

Шаг пятый. По окончании монтажа теплообменник проверяется на герметичность. В целях проверки он заполняется водой под незначительным напором – это позволит обнаружить протечки, если таковые имеются.

Трубная доска

Теплообменник с таким замысловатым названием также может быть изготовлен своими руками, хотя для этого понадобится опытный сварщик или же навыки работы со сварочным аппаратом.

Для изготовления потребуются:

герметичные металлические резервуары, 2 шт.;
медные трубки небольшого диаметра, 15-20 шт.

Резервуары располагаются по краям и соединяются между собой медными трубками, установленными под углом в разных точках емкостей. Вода будет перемещаться из одного резервуара в другой, а между ними, в том месте, где проходят соединительные трубки, и будет происходить обмен теплом.

Водяная рубашка

Не менее популярной разновидностью теплообменников является так называемая водяная рубашка. Она состоит из двух герметичных резервуаров разного диаметра, при этом один из них помещен в другой. Но сразу отметим, что подобная конструкция достаточно сложна в изготовлении, и справиться с ним самостоятельно, не имея специальных навыков, невозможно.

От теории к практике

Чаще желающие смастерить оборудование своими руками останавливают выбор на вертикальном твёрдотопливном котле. Процесс изготовления будет рассмотрен на примере твёрдотопливного котла для отопления дома площадью 100 м2. Эта система состоит из семи радиаторов и разводки системы водопровода.

Итак, делаем теплообменник:

изготавливаем вертикальные основания теплообменника. Для этого берём четыре профильные трубы длиной по 30 см каждая, которые будут располагаться со стороны камеры сгорания;
в них газовым резаком делаем по четыре отверстия диаметром 5 см. Неровности убираем угловой шлифовальной машинкой (болгаркой). Должно получиться восемь отверстий;
в трубах, которые будут находиться в задней части оборудования, проделываем четыре отверстия диаметром 40 мм и четыре диаметром 50 мм. Все они должны располагаться со стороны соединения с передними стойками. В результате должно получиться по восемь отверстий;
в профильной трубе длиной 500 мм вырезаем отверстие для крепления патрубка, через который будет происходить вывод отработанной воды;
в верхней части задней стойки делаем отверстие для подачи воды в систему.

После чего приступаем к сборке теплообменника. Вертикальные основания соединяются профильной трубой. Для этого её кладём на установленные перпендикулярно поверхности основания. Места соединения провариваем сваркой. Всю эту конструкцию с обратной стороны соединяем профильной трубой с отверстиями для отвода воды. В результате получаем переднюю стенку теплообменника.

Далее вертикальные основания устанавливаем перпендикулярно, и свариваем четырьмя трубами круглого сечения. Получается задняя стенка теплообменника. Переднюю и заднюю стенки соединяем между собой. Для этого надо подвести продольные трубы к отверстиям и проварить их, а затем к конструкции привариваем патрубки для подачи и вывода воды. Стыки завариваем с использованием кусочков металла и проверяем прочность теплогенератора.

После проверки прочности сварки закрываем пробкой патрубок для отвода воды, а в отверстие для подвода заливаем воду. Проверяем герметичность сварочных соединений на видимые протечки.

Изготовление корпуса тоже потребует усилий. Для этого из листов жаропрочной стали вырезаем восемь стенок – 2 передние, 2 задние и 4 боковые. Площадь каждой из них должна быть 850 х 300 мм. Все замеры производим метровой линейкой, отрезаем материал болгаркой. После чего вырезаем две пластины размером 450 х 450 мм: одну для днища, другую для верхней плиты котла.

Делаем два отверстия под дверки в передней стенке: первое — на уровне колосника для поджигания топлива и очистки камеры сгорания, а второе – немного выше по уровню для загрузки топлива. В работе используем дрель и болгарку. Из листа нарезаем рёбра жёсткости длиной 80 см.

Материалы для теплообменников

Чаще всего теплообменник изготавливается, как трубная конструкция. Это и понятно, ведь труба уже в своем готовом виде имеет полость, по которой может двигаться вода или другая жидкость. А соответственно трубы, изготовленные из разных материалов, могут быть использованы в процессе изготовления теплообменника.

Пластиковые трубы, сюда же входит и металлопластик. Если их сравнивать со стальными трубами, то можно отметить, что их теплопроводность раз в двести ниже, по сравнению со сталью.
А вот медная труба имеет более высокую теплопроводность, чем стальная. И разница эта составляет в 7,5 раз.

Теперь представьте, сколько метров каждой трубы необходимо, чтобы они одинаково обеспечивали теплом проходящий по трубам теплоноситель. Навскидку получается так:

Металлопластиковой трубы нужно будет 4000 м.
Стальной – 25 м.
И медной всего лишь 3,5 м.

Конструкция теплообменника

Вот теперь становится понятным, какой материал лучше, а который вообще не стоит использовать. Сразу же оговоримся, что эти сравниваемые показатели берутся для труб одного диаметра. Единственный момент, который смущает в этом соотношении, это стоимость труб. К примеру, 3,5 м медной трубы практически стоит столько же, сколько 25 м стальной. К тому же сталь прочнее и лучше выдерживает тепловые нагрузки. Зато медь пластичнее, что позволяет избегать сложных монтажных и сборочных процессов и придавать теплообменнику различную форму, к тому же без большого труда. То есть, эти небольшие отклонения все же приходится учитывать, выбирая материал для изготовления теплообменника своими руками.

Медные теплообменники

Печь с медным теплообменником, конечно, работает в несколько раз эффективнее. Показатель пластичности материала дает возможность минимизировать его размеры, к примеру, скручивая в спирали. Кстати, сам размер теплообменника никоим образом не влияет на работоспособность прибора, ведь в данной конструкции наиважнейшим показателем является площадь отбора тепла. А, значит, чем больше витков спирали будет в приборе, тем больше площадь соприкосновения.

Изготовлен из меди

В настоящее время самодельный медный теплообменник может работать по-разному. Есть два пути нагреть теплоноситель:

Пропустить его по внутренним полостям, передавая тепловую энергию от внешнего источника. Так в основном работают все традиционные отопительные котлы и печи.
Пропустить теплоноситель по межтрубному пространству, а по внутренним полостям теплообменника пропустить энергоноситель, к примеру, насыщенный пар.

То есть, технология нагрева теплоносителя будет зависеть от того, какой источник тепла вами будет использован. Кстати, такие системы могут работать не только на нагрев, но и на охлаждение.

Стальной вариант

Стальные теплообменники для печи изготовить своими руками непросто. Для этого домашний мастер должен владеть навыками работы со сварочным аппаратом и другими слесарными инструментами (особенно болгаркой). Такое устройство требует основательного подхода. К примеру:

Стальная конструкция

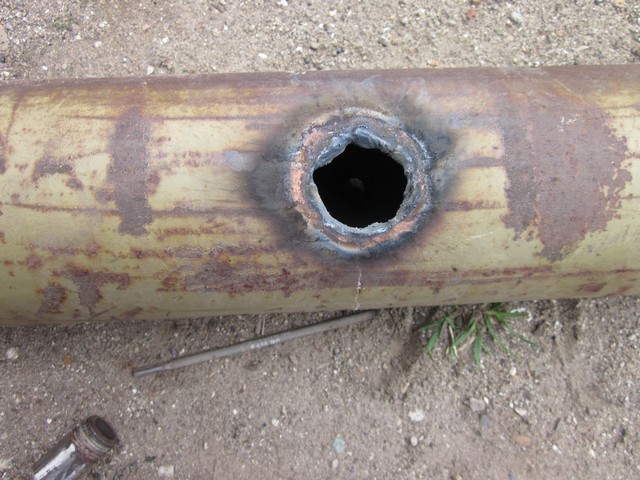

Для изготовления своими руками теплообменника требуется труба из жаропрочной стали с толщиною стенки не меньше 5 мм.
Проварить такую толщину и не оставить раковин или других дефектов может квалифицированный сварщик.
Необходимо подобрать конструкцию узла, чтобы она точно подходила к конструкции камеры сгорания котла. И не только по размерным показателям, но и по форме, и по точному и равномерному расположению деталей и частей. Здесь необходимы уже инженерные знания.
Необходимо разбираться в вопросах теплотехники. Небольшая ошибка может привести к тому, что теплообменник вроде бы находится в зоне отбора тепловой энергии, а ее оказывается недостаточно для обеспечения отопительной системы дома.

Кладка корпуса котла и монтаж теплообменника

Фундамент любого котла отопления составляет бетонное основание, на котором своими руками из кирпича выкладывается поддувальная камера, соответствующая размерам котла, и укладывается колосниковая решетка. Кирпич необходимо использовать огнеупорный. Далее можно на это основание опустить теплообменник, вокруг которого начинают возводить стенки так называемого топливника, которые являются стенками котла отопления.

Вертикальный теплообменник устанавливают на основание ровно, а горизонтальный нужно установить с подъемом к точке выхода горячей воды. Проще говоря, все точки верхней части теплообменника должны быть ниже точки выхода воды. Между передним верхним углом и точкой выхода должна быть разница не менее 1 см. Выставить теплообменник правильным образом можно при помощи уровня. Такая установка предотвращает образование воздушных пробок и улучшает циркуляцию воды.

Для обкладывания теплообменника тоже лучше использовать огнеупорный кирпич. Кладка осуществляется в полкирпича. Между кирпичом и теплообменником должна присутствовать воздушная прослойка минимум 1 см толщиной. По мере процесса кладки нужно установить две дверцы:

Первая — нижняя, располагается на уровне колосниковой решетки. Она предназначена для очистки топливника от золы и других отходов, может использоваться для нижнего розжига.
Вторая — верхняя, служит для загрузки дров или угля, если котел позиционируется как угольный. С ее помощью производится чистка верхней части топливника.

Уровень кирпичной кладки должен быть выше уровня труб теплообменника на 2-3 см. После окончания кладки можно закрыть верхнюю часть теплообменника чугунной плитой. Лучше всего, если ее можно будет периодически снимать, чтобы хорошо очистить теплообменник от сажи. Накапливание сажи может снизить КПД любого котла отопления, как покупного, так и созданного своими руками.

Дымовая труба может выводиться в уже имеющийся дымовой канал или сооружается отдельно. Она может быть выложенной из кирпича или можно использовать готовые керамические, металлические или асбоцементные трубы. Ее высота должна быть не менее 5 м от уровня колосниковой решетки. Трубу можно установить непосредственно на котле или соорудить рядом на том же фундаменте.

Подключение газового котла к отопительной системе

Установка настенного газового котла

Отопление частного дома своими руками

Как подобрать или рассчитать размеры печного котла

После того, как вы выбрали вид теплообменника, необходимо определиться с его размерами. С одной стороны его габариты должны соответствовать размеру места, куда он будет установлен.

Чаще всего теплообменники помещают в топливник печи, но иногда в дымовых каналах или камере бесканальной печи. При этом необходимо учесть, что между кирпичной кладкой и регистром должен быть зазор 0,5-1 см, учитывающий тепловое расширение металла.

Кроме этого, необходимо знать требуемую мощность печного теплообменника. Как ее определить?

Она зависит от тепловой мощности системы водяного отопления, необходимой для обогрева дома, которая в свою очередь зависит от теплоизоляционных свойств его наружных конструкций и максимальной отрицательной температуры наружного воздуха зимой. Упрощенно можно ориентироваться на средний показатель: 10-12 кВт на 100 м 2 площади дома.

Как же вычислить необходимую площадь печного котла, для обеспечения такой тепловой мощности? В среднем, принято считать, что для обеспечения тепловой мощности 5-10 кВт необходимо около 1 м 2 теплообменной поверхности котла. Величина этого показателя зависит от температуры горячих газов, соприкасающихся с теплообменником и температур воды (теплоносителя) на его выходе и входе, что в свою очередь, в значительной степени зависит от режима топки и вида топлива.

Полную мощность теплообменника можно вычислить по формуле:

где: Qуд – его удельная мощность, ккал/час;S – его полезная площадь (соприкосновения с нагревающей средой), м 2 .

Удельную мощность можно вычислить по формуле:

где: k =12 ккал/час на 1°С – коэффициент теплопередачи «газ-вода» через стальную поверхность;Т = (Tмакс+Tмин)/2 – средняя температура нагревающей среды (пламя, газы), °С;t = (tмакс+tмин)/2– средняя температура теплоносителя (вход+выход/2), °С.

Если печь будет работать периодически (около 2 часов) на дровах, то средние температуры среды и теплоносителя будут максимум: 500 и 70°С соответственно и с 1 м 2 теплообменника в этом случае можно будет получить максимум 6 кВт тепловой мощности.

Если печь будет работать на угле и постоянно, то средние максимальные средние показатели среды и теплоносителя могут быть: 800 и 70 °С соответственно. В этом случае с 1 м 2 площади печного котла можно будет снять около 10 кВт.

Если известна общая требуемая тепловая мощность котла и режим топки (а значит и удельная его мощность), то вполне можно определить, какую полезную площадь поверхности он должен иметь:

В зависимости от того из какого материала будет изготавливаться теплообменник, можно подсчитать, сколько потребуется труб или листового металла, чтобы обеспечить такую площадь соприкосновения с нагревающей средой. При этом в расчет берется только та поверхность, которая будет непосредственно контактировать с горячими газами или пламенем.

Например, если печной котел будет изготавливаться сплошным (только из листового металла), то в расчет следует принимать только внутреннюю его поверхность. Если же он будет изготавливаться из труб, то практически вся их поверхность будет участвовать в теплообмене (их длина х диаметр х 3,14). При комбинировании разных материалов, необходимо будет вычислять площадь соприкосновения с нагревающей средой каждого элемента отдельно, а потом суммировать.

Если необходимо увеличить тепловую мощность котла при тех же габаритных размерах, можно в его конструкцию добавить дополнительные элементы (например, трубы). Если же его мощность получается слишком большой, то можно уменьшить его длину. Другими словами: в каждом конкретном случае необходимо делать расчет и корректировку размеров регистра, привязывая их к размерам и конструкции самой печи, а также мощности системы водяного отопления дома, которую придется обеспечивать тепловой энергией.

Изготовление своими руками

После того, как подобран вид печного котла, материал и сделан расчет размеров можно приступать к его изготовлению своими руками

При этом необходимо обратить внимание на качество сварочных работ. Оно должно быть на высоком уровне, так как данный агрегат будет эксплуатироваться в достаточно агрессивной среде, а для того чтобы выполнить его ремонт, скорее всего, придется разбирать печь или ее часть

Поэтому, если вы не уверены в своих способностях сварщика, то лучше эту работу поручить опытному специалисту, предварительно заготовив все необходимые элементы конструкции.

После выполнения сварочных работ необходимо заполнить регистр водой, проверить нет ли протечек и выполнить его опрессовку при давлении, превышающем рабочее в системе отопления, как минимум, в 2 раза.

Как сделать грунтовый теплообменник

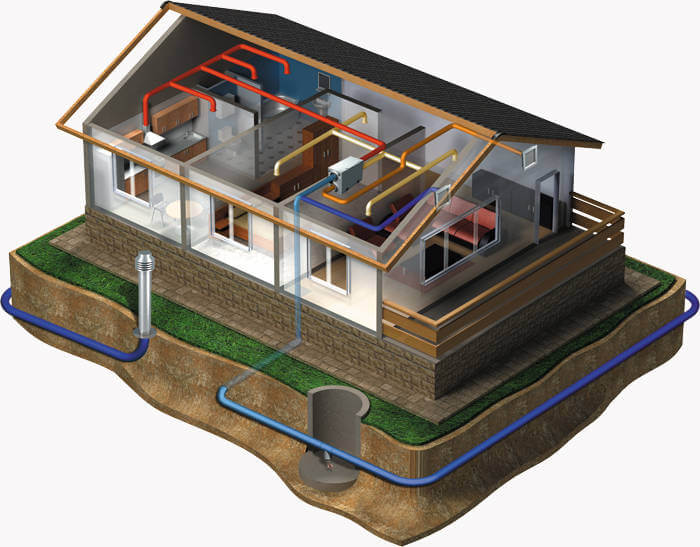

Схема принудительной приточно-вытяжной вентиляции с грунтовым теплообменником в частном доме

Для устройства грунтового теплообменника на участке в траншею укладывают трубу диаметром около 200 — 250 мм. Оптимальная скорость движения воздуха в трубе около 3 м/сек. Увеличивать диаметр труб не выгодно — эффективность теплопередачи растет слабо, а стоимость труб возрастает значительно.

Трубу грунтового теплообменника размещают вокруг дома на глубине не менее глубины промерзания. Для дома с заглубленным ленточным фундаментом трубу теплообменника выгодно разместить вблизи фундамента.

Для прокладки обычно используют канализационные трубы из ПВХ. Для обеспечения лучшей передачи тепла, следует выбирать трубы с меньшей толщиной стенки. Специально для устройства грунтовых теплообменников выпускают трубы из полипропилена, которые более теплопроводны, чем из ПВХ. Кроме того, такие трубы изнутри имеют покрытие, которое препятствует развитию микроорганизмов.

Оптимальная длина трубы грунтового теплообменника 35 — 50 м. Для дома с мелкозаглубленным фундаментом трубу теплообменника размещают на расстояние не менее 1 м от фундамента.

Длина трубы 35 — 50 метров. Чем длиннее труба, тем эффективнее теплообмен, но выше аэродинамическое сопротивление. Трасса трубы не обязательно прямолинейная — допускаются повороты.

Параллельная укладка труб уменьшает аэродинамическое сопротивление грунтового теплообменника

Трубы в траншее укладывают с уклоном 2% в ту или иную сторону. Этот уклон необходим для стока конденсата, который может появляться в трубе летом при охлаждении теплого воздуха улицы.

Воздухозаборник с фильтром

На нижней отметке трубы теплообменника устраивают сток конденсата в канализацию или в дренажный колодец, или просто в грунт — в песчаную подушку при низком уровне грунтовых вод.

Конец трубы теплообменника, на который устанавливается воздухозаборник, на участке выводят выше уровня снегового покрова. Не рекомендуется делать забор воздуха непосредственно у земли, ниже 1,5 метра от поверхности участка. Радиоактивный почвенный газ радон тяжелее воздуха и его наибольшая концентрация наблюдается как раз у поверхности земли.

Воздухозаборник, устанавливаемый на трубу, оснащают защитной металлической сеткой и фильтром. Конструкция воздухозаборника должна препятствовать проникновению в трубу осадков, птиц, грызунов, листьев, насекомых.

Другой конец трубы заводят в подвал дома, если он есть, или пропускают под фундаментом и выводят в техническое помещение на первом этаже, где установлен блок приточной вениляции.

На участке воздухозаборник приточной вентиляции в частном доме размещают на расстоянии не ближе 10 м. от источников запахов и других мест загрязнения воздуха.

Что такое теплообменник?

Давайте для начала выясним, что представляет из себя теплообменник, а также как он работает, ведь без этого мы не сможем сделать его самостоятельно или применить у себя дома.

Простыми словами он происходит от слова «тепло», то есть это устройство, которое передает тепло между различными средами. Таким образом и происходит нагрев воздуха в помещении.

Примером самого элементарного теплообменника будет охлаждение пива в контейнере с холодной водой. Вода начнет нагреваться, а пиво остужаться.

Из этого следует сделать вывод по продуктивности:

чем выше разница в температурах между средами, тем больше тепла он передаст;
чем больше площадь соприкосновения различных сред с теплообменником, тем выше его передача тепла;
и, конечно же, от самого материала, чем он более теплопроводен, тем больше теплоты сможет передать.

Теперь переходим к самому главному, к самостоятельному изготовлению теплообменника. Также теплообменники применяются для газового котла.

Простой теплообменник

Простейшим теплообменником так же будет являться обычная водопроводная труба, так как, если по ней течет горячая вода, то часть тепла уходит в окружающую среду этой трубу. Из этого следует, что если мы возьмем несколько метров трубы, свернем ее в форму кольца и установим в бочку, а концы трубы выведем наружу, то у нас получится простейший теплообменник, который в зависимости от ситуации, будет либо греть воду в бочке, либо охлаждать.

А теперь нам необходимо выяснить, сколько метров трубу будет нужно для нужной нам мощности. Например, нам нужна мощность эквивалентная 1,5 кВт электронагревателя. Для начала выбираем материал трубы, ее диаметр, а также предполагаемую разность температур. Например, диаметр трубы – 20 мм, разность температур ~ 40°C. Из этого следует, что для 1,5 кВт тепла нам понадобится 4300 метров металлопластиковой трубы (коэффициент теплопроводности – 0,3), стальной – 25 метров (коэффициент теплопроводности – 50), а медной – 3,5 метра (коэффициент у нее 380). Следую расчетам выше, мы выбираем медную трубу, желательно отожженную, которую вы сможете легко согнуть и без труда прикрепить резьбовой фитинг. После данных манипуляций мы получим теплообменник змеевикового типа.

Тип «водяная рубашка»

Кроме змеевиков, своими руками вы также сможете сделать теплообменник типа «водяная рубашка». Это такие змеевеки, когда теплообмен осуществляется с помощью двух герметичных емкостей, вложенных друг в друга. Такой обмен довольно-таки часто можно заметить в маленьких котлах отопления. Основным недостатком такого теплообменника является его эксплуатационное давление, на которое они рассчитаны. Поэтому изготовить их сможет только сварщик с некоторым опытом сварки. Из подручных средств изготовить его у вас не получится.

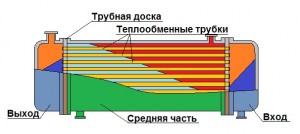

Тип «трубная доска»

И последний, один из самых эффективных и в то же время сложных теплообменников является тип «трубная доска». А называется он так из-за вальцовочных соединений, которых здесь просто уйма.

В этот теплообменник входят три полностью герметичных емкости, две из которых соединены между собой трубами, развальцованными в торцах этих емкостей. Сам теплообмен происходит из-за перетекания жидкости от одного края к другому. Теперь вы знаете как сделать теплообменники водяные своими руками.

Также посмотрите видео про теплообменники:
