Геотермальные тепловые насосы для отопления

СОДЕРЖАНИЕ
0
16 просмотров
16 февраля 2020

Стоимость геотермального отопления и цена его монтажа

Общие капиталовложения в систему отопления складываются из нескольких частей:

  • цена теплового насоса;
  • цена комплектующих;
  • монтаж и пусконаладочные работы;
  • текущие затраты на электроэнергию в течение отопительного сезона.

Цена теплового насоса

На рынке России представлена продукция импортного и отечественного производства:

  1. Henk, – отечественный производитель, расположенный в Подмосковье. Представляет линейку тепловых насосов различной мощности и производительности. Число выпускаемых моделей доходит до 82 шт. Цена на продукцию начинается с 243000 рублей.
  2. Mammoth, – производитель из США. Поставляет на рынок России около двух десятков насосов. Стоимость от 2800 долларов.
  3. NIBE, – шведская компания. Цена на грунтовые модели исходит от 485000 рублей.
  4. Waterkotte, – немецкая фирма. Стоимость комплекта из насоса и блока для ГВС начинается от 680000 рублей.

Цена комплектующих

В состав комплектующих геотермальной системы отопления входят (основные элементы):

  1. Полипропиленовая труба для внешнего контура Ø32 или 40мм. Средняя цена за метр начинается с 35 рублей.
  2. Труба для «тёплого» пола из сшивного полиэтилена диаметром 16мм со стоимостью от 45 руб/м.
  3. Антифриз и тосол в качестве теплоносителей. Цена на первый 100–180 руб/литр, на второй 100–200 руб/литр.

Кроме этого, необходимы различные краны, клапаны, теплоизоляторы для труб и другое.

Стоимость монтажных работ

Основные и существенные затраты при укладке внешнего контура – это производство земляных или бурильных работ. Траншею глубиной до 1,5 метров и длиной до 300 метров можно выполнить своими силами с помощью, например, гастарбайтеров или «деревенского» тракториста.

С укладкой труб и засыпкой общая стоимость внешних работ составит 120000–240000 рублей. То же самое, но с бурением, может увеличиться до 250000–600000 рублей.

Услуги по оборудованию геотермального отопления под ключ

Список некоторых фирм и их услуг:

  1. Геометро, – на рынке с2006 года. Стоимость отопления под ключ начинается с 400000 рублей. Работают с американскими тепловыми насосами Mammoth.
  2. Теплодаром, – обеспечивает полное комплектование дома отопительной системой. Например, стоимость «под ключ» для дома полезной площадью 120м² составит 550000 рублей.
  3. Геотепло, работают с несколькими производителями тепловых насосов. Цена монтажных и пусконаладочных работ начинается с 580000 рублей.

Принцип действия геотермального теплонасоса

Тепло у нас под ногами есть в любой среде. Его количество разное в разных регионах, но оно есть повсеместно. И геотермальный тепловой насос отбирает это тепло у природных источников и передает его нагревательному контуру.

Что может стать источником тепла? Любая среда вне помещения, температура которой зимой выше 0oC. Это близлежащий непромерзающий водоем, речка, даже колодец с достаточным количеством воды. Есть тепло и в грунте: ниже точки промерзания температура всегда положительная.

Источником тепла может быть любая среда с температурой выше нуля зимой

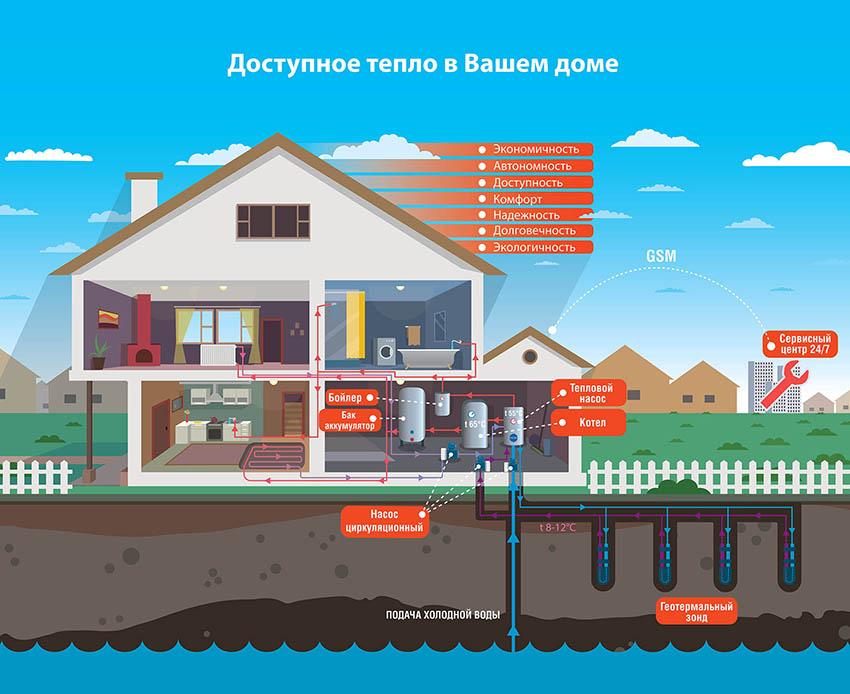

Принцип работы геотермального теплового насоса состоит в том, что тепло от источников переносится в установку, где преобразовывается и передается в отопительный контур.

Если говорить чуть подробнее, то все происходит так. В относительно теплой среде находится трубопровод с теплоносителем большой протяженности. Трубопровод чаще всего замкнутый, его движение обеспечивается насосом. Теплоноситель нагревается до температуры среды. Обычно это +5oC или чуть выше. Проходя по первому теплообменнику-испарителю, он отдает тепло находящемуся во втором контуре хладагенту.

Устройство теплового насоса: это три контура с теплоносителями, компрессор и испаритель, сбросный клапан

Хладагент — вещество, которое кипеть начинает при температуре выше -5oC. В большинстве установок используют фреон. До включения установки он находится в жидком состоянии. Потом, по мере поступления тепла от термальных источников, его температура поднимается. Фреон начинает испаряться, переходит в газообразное состояние. Этот газ уже имеет температуру порядка +5oC. Он поступает в компрессор, где его сжимают. При сжатии выделяется большое количество тепла, и из компрессора газ уже выходит с температурой от 35oC до 65oC. Он поступает в еще один теплообменник — конденсатор, где отдает тепловую энергию теплоносителю, который идет в контур отопления.

Сам фреон, отдав большую часть тепла, частично остывает, но все еще находится в газообразном состоянии при повышенном давлении. Он поступает на сбросный клапан, где давление резко падает, он резко охлаждается и сжижается. После чего снова поступает в испаритель, где начинается новый цикл преобразования.

Монтаж теплового насоса «под ключ»: этапы работ

Чтобы произвести установку геотермального насоса, у которого вертикальный внешний контур, нужно следовать четко намеченному плану работ, который заключается:

  1. В бурении скважины,
  2. Установке зондов и их погружении на глубину,
  3. Погружении коллектора, в который установлены теплообменники,
  4. Опускании труб с теплоносителем и хладагентом,
  5. Разводке труб, соединении и обжатии всех элементов,
  6. Горизонтальном подведении труб к дому при условии соблюдения всех норм и правил,
  7. Установке баков горячей воды, которые снабжены нагревательным элементом, термометром и датчиком температурного режима (существуют модели со встроенными баками, в этом случае затраты времени и средств на установку сокращаются),
  8. Подключении к электросети и «пропитывание» системы,
  9. Подключении к системе отопления дома,
  10. Пробном запуске системы.

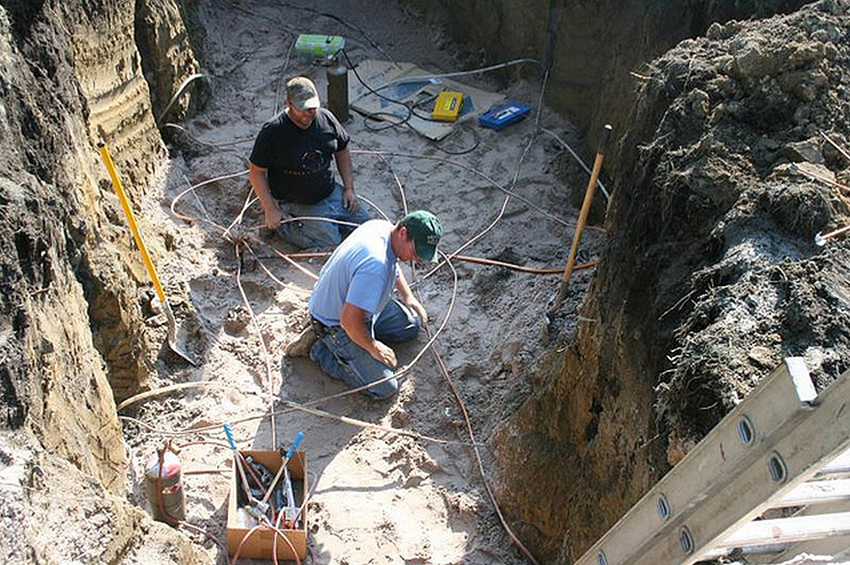

Есть вариант монтажа геотермального насоса, во время которого трубный контур погружается под землей горизонтально ниже глубины промерзания почвы. Специалисты рекомендуют укладывать на 1,2 – 1,5 метра, при этом диаметр трубы из пластика равен 4 см, интервал между трубами составляет примерно 1 метр. Прокладывают 500 метров трубопровода на площади в 5 соток, если хотят получить на выходе 10 кВт.

Установка аппарата, который использует энергию воды, нуждается в укладке более короткого контура. Проложив 250 метров трубопровода по дну, можно получить 10 кВт.

Если выбрана модель «воздух-вода», то финансовые и временные затраты будут минимальными. В этом случае не нужно производить ни бурение скважины, ни другие виды земляных работ. Все что нужно это правильно закрепить внешний блок на твердом основании рядом с домом и провести его соединение с внутренним блоком.

Монтаж специалистами

Установкой теплового насоса должны заниматься компании, которые имеют специалистов, прошедших обучение и сертификацию у разработчиков данного оборудования. Причинами для этого являются:

  • Довольно высокая стоимость тепловых насосов, поэтому случайное повреждение может привести к вынужденным дополнительным расходам,
  • Тепловые насосы являются высокотехнологичным оборудованием. Небольшая неточность при установке способна привести к снижению эффективности работы или даже отказу работы системы,
  • Скрытые погрешности монтажа со временем чреваты серьезной поломкой.

Зачастую установкой оборудования занимаются люди без профессиональной подготовки, что приводит к увеличенному потреблению электроэнергии тепловым насосом, чем при грамотно проведенной работе по монтажу.

Цена монтажа «под ключ»

Стоимость установки тепловых насосов зависит от многих факторов: площади здания, выбора производителя, функций насоса, перечня производимых работ и т.д. Примерные цены установки выглядят так:

  • Площадь дома 80–120 кв. м. — от 334 500 рублей. Тепловой насос среднетемпературный с режимом работы до -20 градусов, тип — «воздух-вода». Модель WPYA-080 LA, производитель Fujitsu General. Эта цена с учетом оборудования, работ и материалов «под ключ».
  • Если площадь дома от 220 до 280 кв.м., то установка теплового насоса обойдется от 518 800 рублей. Низкотемпературный насос с режимом работы до -25 градусов. Тип «воздух-вода», от компании Fujitsu General, модель WOYK-160. В цену входит стоимость оборудования, монтаж и материалы.

Тепловой насос, заряженный в воде

Для того, чтобы воспользоваться тепловым насосом, заряженным в воде, следует провести нехитрые манипуляции. Необходимо шланг насоса положить на дно моря, реки либо озера. Безусловно, шланг начнет всплывать под давлением воды. Чтобы этого не происходило, следует положить поверх шланга какой-либо груз.

Для отапливания дома вариант с теплонасосом, берущим из воды тепло, является идеальным вариантом. Такой теплонасос без проблем способен обогреть большое здание.

Рекомендуем вам купить водный теплонасос в нашей компании. Это отличное вложение денежных средств в ваш комфорт. Ведь, помимо тепла как такового, тепловой насос помогает справиться с такими проблемами, как плесень и сырость. Во многих квартирах данные проблемы актуальны и выход из ситуации не найден. С тепловым насосом, приобретенным у нас, проблема решится сама собой!

Удивительным фактом является то, что тепловой насос способен так же получать тепло из самого здания, которое в тепле нуждается.Такой насос помогает улучшить вентилирование дома. Он так же, как и водный насос, способен бороться с сыростью и плесенью квартиры.

Как не получить иллюзии теплового насос?

Одна из основных причин – это снижение стоимости как оборудования, так и монтажных работ. Если с насосом дела по экономии обстоят сложнее, – единственный путь, занизить мощность, то с работами гораздо проще:

  • можно выполнить траншею не той глубины или (и) малой длины;
  • пробурить скважину недостаточной глубины;
  • использовать некачественные трубы или другого диаметра;
  • вмешательство в конструкцию зонда и другие подобные причины.

Применение геотермального отопления сулит существенные выгоды в процессе эксплуатации, – экономия на внешних источниках энергоносителей и почти полная независимость от электроэнергии, но требует значительных начальных инвестиций.

Устройство и принцип работы насоса

Все нижеперечисленные элементы устройства аппарата связаны между собой:

  1. Испаритель,
  2. Теплоноситель, обычно это вода,
  3. Подключенный к электропитанию компрессор,
  4. Хладагент,
  5. Теплообменник (конденсатор),
  6. Терморегулятор.

Хладагент — это такое вещество, которое обладает низкой температурой кипения, поэтому быстро преобразуется в пар. Этот пар забирает компрессор, сжимает его, чем повышает его температуру, после этого выталкивает в конденсатор, где нагретый хладагент отдает тепло теплоносителю отопительной системы дома, а затем вновь принимает жидкое состояние. Затем цикл повторяется.

Температура воздуха поднялась до нужной отметки, значит, терморегулятор останавливает работу компрессора, разомкнув цепь. Если температура понизилась — вновь терморегулятор замыкает цепь и обогрев возобновляется.

Говоря об эффективности теплового насоса, следует разобраться с понятиями. Коэффициент полезного действия (КПД) заменяется на коэффициент передачи тепла (КПТ). Данный тепловой аппарат поглощает определенный объем электроэнергии, взамен отдавая тепловую энергию. Поэтому обычно примерно 70% тепла получается от природы, 30% же расходуется оборудованием. Расходы на отопление сокращаются на 70%.

Как только энергия тепла попадает в теплонасос, работа первичного контура заканчивается.

Для начала необходимо определить тип грунта. Затем следует подобрать несколько вариантов для укладки труб. Габариты трубы должны идеально подходить по параметрам. Когда замеры труб выполнены и тип грунта определен, следует получить одобрение от государственных учреждений на проведение данного вида работ. Государственные учреждения, при положительном варианте ответа, выдадут вам все необходимые документы, подтверждающие их разрешение.

После этого происходит установка насоса. Далее подключается электричество, устанавливаются автоматы. Обязательно следует все проверить – верно ли подсоединены те или иные аппараты.

Далее производится укладка водяного коллектора в почву. Снова перепроверяется вся проделанная работа.

После всех вышеперечисленных манипуляций работа считается выполненной.

Самым теплопроводимым контуром принято считать медный контур. Материал устойчив к коррозии. Эксплуатационный период трубы составляет целый век – 100лет.

Чтобы контур не влиял на промерзание грунта, пустоты, образовавшиеся между трубой и землей, заполняют утеплителем – строительным раствором. Такой раствор имеет замечательную теплопроводимость.

Вы можете приобрести тепловой насос в нашей компании по приемлемой цене.

Тепловые насосы, использующие грунт или грунтовые воды как источник энергии.

Незамерзающая жидкость (смесь гликоля и воды), получившая тепло из земельного коллектора, скважины или грунтовых вод, передается из трубопровода и направляется в тепловой насос, где температура ее понижается, а отдаваемое тепло используется для отопления здания и приготовления горячей воды. Затем охлажденная жидкость возвращается обратно, где вновь забирает тепло.

  • Горизонтальный грунтовой коллектор
  • Вертикальный коллектор (скважина) для опускания геотермального зонда
  • Коллектор грунтовых вод

Тепловой насос: стоимость

Сколько стоит данный аппарат? Цена оборудования зависит от мощности и производительности. Тепловые насосы «вода-вода» имеют следующую стоимость:

  • Высокотемпературный тепловой насос «Корса-32В» имеет на выходе нагрев теплоносителя до 75 градусов. Имеет возможность подключения к геотермальному, водяному, воздушному источникам энергии, также возможен их синтез. Данная модель снабжена модулем пассивного и активного хладоснабжения. Тепловая мощность этой модели зависит от температур нагрева теплоносителя и источника тепловой энергии и может быть как 28, так и 57 кВт. Цена такого теплового насоса примерно 558 тысяч рублей.
  • Модель «Корса-10» среднетемпературная. Нагрев теплоносителя происходит до 55 градусов. Может быть подключен к любому типу тепловой энергии, предусмотрена их комбинация. Тепловая мощность колеблется от 9 до 20 кВт. Цена такой модели составляет 319 тысяч рублей.

Вопрос экономии электроэнергии становится с каждым годом все актуальней. Такая потребность возникает не только у частных домовладельцев, но и у заводов, складов, офисных зданий. И сегодня одним из наиболее востребованных видов отопления стал тепловой насос.

Грунтовой насос

Тепло грунта так же может служить источником питания для теплового насоса. За три летних месяца и множество солнечных деньков, почва прогревается, сохраняя тепло

Важно знать о том, что влажная почва сохраняет больше влаги, чем сухая земля

Грунтовой теплонасос имеет шланг, состоящий из пластика. Такому виду пластика не страшны морозы, поэтому он может работать даже во время заморозков.

Благодаря такой конструкции, тепло берется из почвы. Затем оно перерабатывается в тепло очень высокой температуры. Высокотемпературное тепло помогает вам обрести комфортную жизнь – благодаря теплонасосу и высокотемпературному теплу, в вашем доме будет горячее водоснабжение, дом будет хорошо отапливаемым.

Устройство теплового насоса

Тепловой насос – поистине уникальная вещь! Он способен подпитываться из окружающей среды, сохранять тепло. В дальнейшем сохраненное тепло обогревает целые здания. Тепловой насос способен обогреть как небольшой домик, так и огромные много этажные дома. Он способен подпитываться как из земли, так и из водоемов, теплого воздуха.

Стандартный тепловой насос обязательно включает в себя конденсатор. Также в его состав входит испарителя. Помимо конденсатора и испарителя имеется вентиль, ответственный за понижение давления. Также есть компрессор, который способен повышать давление.

Все эти части соединены трубопроводом. Образуется замкнутое пространство. В нем начинается циркуляция теплоносителя. С одной стороны теплоноситель – это газ, а с другой – жидкость.

Итоги

Геотермальные насосы — не самая дешевая затея. Если у вас есть возможность подключить газ, и эта затея обойдется вам меньше, чем 15 000 долларов, подключайте газ. Если такой возможности нет или сумма получается больше — целесообразно установить тепловой насос. И лучше геотермальный. Он хоть и требует больших вложений на старте, но работает стабильнее и показывает большую производительность. Сумма вложений — очень приблизительная и зависит от конкретных условий. Но эти устройства тем и отличаются, что проект и расчет геотермального теплового насоса — вещь сугубо индивидуальная и считается под каждый проект. Даже на двух соседних участках условия (и сумма) могут значительно отличаться.
