Преимущества и недостатки

Поверхностные фекальные насосы устанавливаются рядом с аккумулирующим резервуаром или источником сточных вод, не предназначены для погружения в рабочую среду. Явным преимуществом поверхностного насоса  является простота его установки и эксплуатации. Фактически нужно только поместить его возле резервуара, опустить шланг, подключенный к насосу, трассу для перекачки к конечной точке сброса и включить в сеть.

В остальном сложно сравнивать поверхностные фекальные насосы с погружными и полупогружными. В эту группу помимо насосов средней мощности для выгребных ям, септиков и прочих резервуаров для стоков входит множество готовых решений для организации принудительной откачки канализационных стоков, в чем они незаменимы.

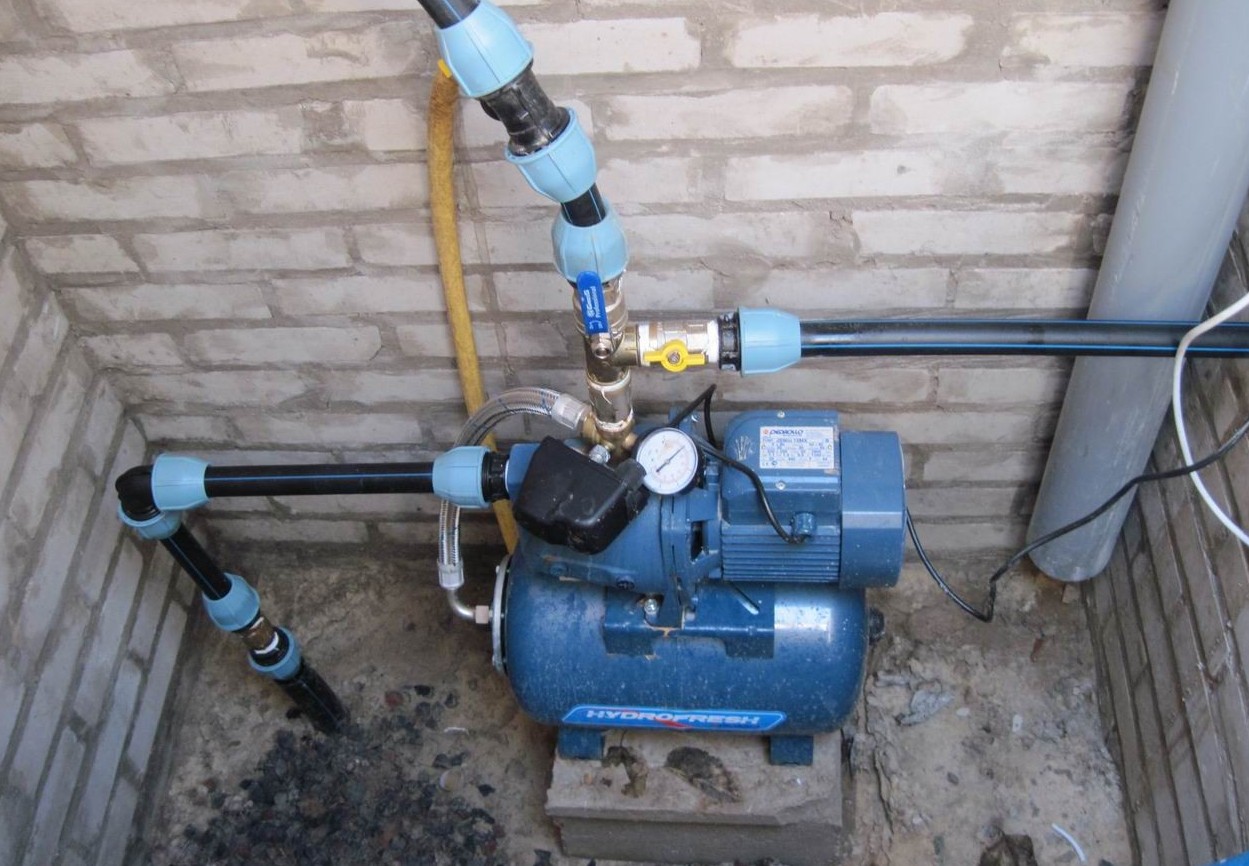

Схема подлючения поверхностного насоса и обратного клапана

Для установки внутри помещений и в непосредственной близости от источника стоков (за унитазом или в составе всего санузла) поверхностные насосы изготавливаются в компактном исполнении в сочетании с небольшим аккумулирующим баком. Это фактически готовая мини система, предполагающая накопление фекальных стоков и их вывод в систему централизованной канализации при срабатывании датчика наполнения.

Подводя итоги, можно перечислить основные преимущества поверхностных насосов:

  • Простота монтажа и эксплуатации.
  • Высокая мобильность.
  • Насос и двигатель не контактирует с агрессивной средой, что упрощает его конструкцию и устраняет необходимость его частой очистки.
  • Входит в состав готовых решений для установки внутри помещений с накопительным баком и измельчителем.
  • Большое число компактных решений.
  • Низкая стоимость.

Так как двигатель и насос располагаются на воздухе в стороне от агрессивной среды, то и производители не снабжают их внешней гидрозащитой, о чем предстоит подумать отдельно для установки насоса на открытом воздухе.

Вместе с тем конструкция поверхностного насоса не предполагает встроенного измельчителя. Связано это с наличием патрубка на входе насоса. Требуется фильтрация фекальных и дренажных вод, чтобы в насос не попадали твердые частицы более 5 мм.

Следующий момент касается мощности и пропускной способности насоса. В отличие от производительных погружных насосов, поверхностные насосы не рассчитаны на такие нагрузки.

Последний фактор – это сезонность работы. Поверхностные насосы ни как не защищены от холода и могут выйти из строя при замерзании перекачиваемой жидкости. Их предполагается использовать только в теплое время года, например, для осушения септиков в загородных домах, где не предполагается жить зимой, или с соответствующей защитой.

Так что из всей озвученной информации можно перечислить следующие особенности:

  • Отсутствие гидрозащиты, химзащиты.
  • Отсутствие измельчителя в составе насоса.
  • Средняя и низкая пропускная способность.
  • Высокий уровень шума от работающего двигателя.

Как выбрать насос для туалета с измельчителем

Выбирая фекальные насосы, необходимо обращать внимания на несколько параметров, по которым они отличаются, чтобы купить именно то устройство, которое Вам подойдет.

Для того, чтобы правильно выбрать и купить фекальный насос, нужно знать, насколько загрязнены стоки и то, как именно он будет эксплуатироваться:

Для очень загрязненных стоков, содержащих твердые вещества (для очищения септиков и выгребных ям) подойдет канализационный насос.

Для того, чтобы откачать грязную воду из водоемов и подвалов, отвести канализации и стоки без волокнистых частиц, очистить стоки от моечной техники, стиральной машины и умывальников, лучше купить погружной фекальный насос с измельчителем.

Он используется также в малых системах очистки и септиках.

Для применения в очистных, канализационных системах, на строительных, промышленных, сельскохозяйственных объектах лучше установить погружной насос с фланцевым присоединением.

Назначение гидронасоса для канализации

В большинстве случаев канализационную систему в загородном доме проектируют таким образом, чтобы отработанная жидкость перемещалась по ней самотеком. Но иногда локальный септик располагается выше, чем трубопровод для отвода нечистот и все сантехнические приборы в здании.

Поскольку сточная вода не в состоянии передвигаться сама по себе вверх по трубам, владельцам недвижимости приходится применять насос для перекачки канализации. Чтобы правильно выбрать насосное оборудование, следует ознакомиться с его модификациями и характеристиками, а также учитывать немало факторов.

Все, имеющиеся в торговой сети, канализационные насосы подразделяют на 4 основные группы:

  1. Агрегаты, используемые для перекачки жидкости, появляющейся в результате реализации хозяйственно-бытовых потребностей.
  2. Мощные насосные конструкции для производственных нужд.
  3. Помпы для канализации, предназначенные для транспортировки атмосферной воды.
  4. Насосы для перемещения сформировавшихся осадков.

Также необходимость в канализационных насосах для частного дома возникает в случае достройки или перепланировки здания. Дело в том, что тогда изменяется конфигурация инженерных коммуникаций, проходящих внутри дома, а также увеличивается объем отработанной жидкости, которая уже не может самотеком покидать жилую постройку.

Самым распространенным способом обустройства канализационной системы, в которой предусмотрена принудительная откачка стоков, является монтаж в подвальном помещении здания промежуточного накопителя. По мере заполнения резервуара до определенной отметки включается в подвале насос для канализации – он откачивает стоки за пределы дома для последующей очистки или вывоза.

Кроме этого, можно приобрести и смонтировать компактный насосный блок, который будет функционировать исключительно во время слива сточной жидкости. Но у этого варианта имеется большой недостаток – в случае поломки агрегата дом останется без работающей канализационной системы.

Применение насосов для напорной канализации по сравнению с эксплуатацией самотечной конструкции имеет следующие преимущества:

  1. Уменьшается потребность в периодической прочистке трубопроводов, поскольку интенсивное перемещение по ним стоков способствует самоочищению труб.
  2. Сантехнические приборы и бытовую технику, которой требуется подключение к сети для отвода стоков, можно устанавливать в любом месте вне зависимости от необходимости формирования уклона в направлении выпуска, накопителя или септика.

Самотечные системы бытового назначения монтируют из труб, имеющих аналогичное сечение. Когда фекальные нечистоты отводятся отдельно, диаметр трубопровода принимается таким, что он будет заполняться на 0,7 от его максимальной высоты. Этот промежуток необходим для обеспечения вентиляции и отвода неприятно пахнущих и взрывоопасных газообразований.

Когда выбирается насос для домашней канализации, нужно учитывать параметры трубопровода, чтобы он соответствовал предполагаемой нагрузке. Все принудительные канализационные конструкции, по сравнению с самотечными, отличаются энергозависимостью.

Если в доме проживает небольшое количество жильцов, тогда накопительный резервуар наполняется не сразу и насосное оборудование включаться будет время от времени. Но, когда объем сточной жидкости большой, агрегат должен функционировать почти постоянно, а при отключении электроснабжения могут возникать довольно серьезные проблемы.

С целью снижения расходов на приобретение насоса для системы отвода нечистот можно установить более тонкие и дешевые трубы и тем самым удешевить стоимость их монтажа. Но тогда в процессе эксплуатации оборудованию будет необходимо постоянное обслуживание, которое также требует денежных затрат.

А, если к ним приплюсовать еще и стоимость источника бесперебойного питания, который должен быть установлен на случай аварийного отключения электричества, выгода получится нулевой.

Маркировка изделий

Ее наносят с целью идентификации экземпляра на принадлежность к той или иной модели. При этом на табличке указываются наименование и основные технические характеристики.

Установка таких табличек на корпус призвана облегчить идентификацию при выборе товара, и с первоначальным ознакомлением с техническими характеристиками изделия.

Популярные производители фекальных насосов

Как уже отмечалось выше, фекальные насосы выпускаются многими производителями. Наиболее популярными из них являются:

  1. Насосы производства Pedrollo. Применяются для перекачки сильно загрязненных сточных вод. Наиболее популярны линейки оборудования VXm MC/MCm. Первые из них, менее мощные, работают от сети 220 вольт и имеют минимальную мощность 0,6 кВт. Они и являются наиболее популярными для использования в фекальных канализациях в частных домах. Допустимая величина твердых включений – 35 миллиметров. Основные технические характеристики:
  • напряжение на двигателе – 220 или 380 вольт;
  • максимальные показатели опорожнения от дна – 40-55 миллиметров;
  • рабочий напор от 15 до 66 литров за час;
  • показатели глубины погружения – 8-22 метра;
  • диаметр выходного патрубка – 1,5-2,5 дюйма.
  1. Насос фекальный Grundfos SEG. Агрегат оборудован измельчителем и предназначен для перекачки канализационных стоков, дренажных вод, стоков с бытовыми отходами. Способен перекачивать стоки на значительные расстояния, но при этом размер трубы ограничен 40 миллиметрами.

Основные характеристики оборудования:

  • материал корпуса – чугун;
  • насос оснащен системой регулировки рабочего колеса;
  • устанавливается 2 реле защиты устройства от перегрева;
  • применяется для откачки до глубины от 10 метров;
  • максимально допустимая температура откачиваемой жидкости – 40 градусов.
  1. Насосы фекальные Джиллекс. Компания производит два типа насосов – Фекальник и Дренажник, названия которых говорит об их назначении. Допустимы размер твердых включений составляет 35 миллиметров. Основные технические характеристики:
  • производительность 160-260 литров в час;
  • глубина погружения – 6-11 метров;
  • установка поплавкового выключателя.
  1. Sulzer – насосы для напорной канализации. Строго говоря, это станция для перекачки фекальных стоков с одновременной их переработкой до состояния жидкотекучей инстанции. Ее преимущество заключается в быстрой установке и запуске. Станция оснащается надежным обратным клапаном и мощным измельчителем твердых включений.
  1. Фекальный насос Вихрь предназначается для перекачки стоков с сильными волокнистыми загрязнениями.

Применяется в бытовых целях. Основные технические характеристики:

  • мощность 450-1500 ватт;
  • напор 9-18 метров;
  • производительность 16-24 кубометра в час;
  • допускаются твердые включения 15-42 миллиметра;
  • допустимая температура жидкости – 40 градусов.

Насос для принудительной канализации в частном доме в ряде случаев является вынужденным решением, зависящем от ландшафта местности в регионе застройки.

Установка фекального насоса

Монтаж фекального насоса – ответственное мероприятие, от которого зависит комфортное и безопасное проживание в частном доме. Само по себе это не такое уж сложное мероприятие, и его можно выполнить самостоятельно.

Смотреть видео

Но уж больно важное значение имеет стабильная и правильная работа этой системы. Поэтому ее монтаж, особенно в сложных случаях, лучше доверить специалистам

Но это не означает, что не нужно обладать знаниями, как это устроено, чтобы осуществлять квалифицированный контроль монтажа.

Заключительный аспект

Охватить все многообразие насосов на канализацию просто нереально, но эта статья должна многократно упростить процесс выбора того или иного устройства. Главное – знать, какой мощности необходим насос и в каких целях он будет применяться, а также рассчитывать на свои средства.

Монтаж канализационного насоса в частном загородном доме или на даче является неотъемлемым атрибутом комфортного времяпровождения. Мы надеемся, что данная статья расставила все приоритеты и в многократном размере облегчила выбор требуемого вам устройства.

Популярные модели

Предлагаем ознакомиться с наиболее востребованными моделями туалетных насосов с измельчителем для принудительной канализации, использующихся для установки в санузлах.

SFA Sanicompact Elite

Современная канализационная установка SFA Sanicompact Elite представляет собой унитаз, имеющий компактный насос-измельчитель для принудительной канализации, встроенный в его корпус. Дополнительно к насосу может быть подключен какой-либо сантехнический прибор. Например, умывальник, душ, биде.

На фото насос SFA Sanicompact в интерьере

Устройство работает в двух режимах:

  • Измельчение и перекачка поступающего из унитаза содержимого. Включается режим путем нажатия кнопки, расположенной сверху унитаза. Длительность цикла включения составляет 25 секунд, после чего насос автоматически отключается;
  • Откачивание воды от другого сантехнического прибора. Насос включается в работу автоматически, а длительность его работы напрямую зависит от объема стоков.

Технические характеристики:

  • мощность — 0,8 кВт;
  • температура перекачиваемой субстанции — до 35 градусов;
  • подъем стоков вертикальный — до 3 м;
  • перекачка стоков горизонтальная — до 30 м;
  • расход воды — около 3 л за 1 цикл работы;
  • диаметр применяемых труб — 32 мм;
  • вес установки — 26,5 кг;
  • габариты — 360 x 490 х 555 мм.

Его стоимость от 33000 рублей.

SFA Sanitop Silence

На данный бесшумный насос измельчитель для унитаза цена установлена вполне демократичная. Она исходит из его предназначения. Прибор подключается непосредственно к унитазу, имеющему горизонтальный вывод. В корпусе прибора предусмотрено дополнительное отверстие для подвода стоков от умывальника. Устанавливается насос на пол за унитазом и крепится к полу. Прибор комплектуется съемным обратным клапаном и угольным фильтром, служащим для устранения неприятных запахов.

SFA Sanitop Silence

Технические характеристики:

  • температура перекачиваемой субстанции — до 35 градусов;
  • подъем стоков вертикальный — до 5 м;
  • перекачка стоков горизонтальная — до 100 м;
  • диаметр применяемых труб — 23-32 мм;
  • мощность — 0,55 кВт;
  • производительность — 6 кубов/ч;
  • вес — 5,1 кг;
  • габариты — 330 x 163 x 263 мм.

На этот канализационный насос-измельчитель для унитаза цена составит приблизительно 18000 рублей.

Jemix STP 100

Это комбинированная модель канализационного насоса, предназначенная для измельчения отходов и отвода их от унитаза, душевой кабины, умывальника. Возможно подключение к насосу всех перечисленных сантехнических приборов одновременно. Прибор способен перекачивать холодные и горячие стоки. Установка насоса производится на полу, за унитазом. Подходит только для унитазов, имеющих горизонтальный выпуск. Прибор укомплектован набором заглушек для всех входов.

Jemix STP 100

Технические характеристики прибора:

  • температура проходящих через прибор стоков — до 90 градусов;
  • подъем стоков вертикальный — до 7 м;
  • перекачка стоков горизонтальная — до 70 м;
  • диаметр применяемых труб — 40 мм для душа и умывальника и 100 мм для унитаза;
  • мощность — 0,6 кВт;
  • производительность — 127 л/мин;
  • вес — 9 кг;
  • габариты насоса — 163 х 263 х 330 мм.

На данный канализационный насос для туалета цена гораздо ниже описанных выше моделей — 9500 рублей.

Плюс к этому, рекомендуем также обратить свое внимание на линейку насосов Sololift датского производителя Grundfos

Схема подключения с промежуточным механизмом

Такая схема будет намного удобнее, но и у нее есть предел, так как эти емкости обычно не делают большими.

Промежуточный накопитель для канализационных стоков

Принцип работы такой системы не меняется, только стоки скапливаются в емкости увеличенного размера, что позволяет иметь некоторый запас. Данная емкость устанавливается ниже уровня сантехнических приборов, чтобы организовать самотек.

Точно также при наполнении системы активируется насос, опустошающий резервуар до заданного уровня.

Такое решение прекрасно подойдет для небольшой семьи, которая не сможет дать объем стоков, достаточный для быстрого наполнения.

Если пользователей много, то насос будет включаться часто, да и при отключении электричества резервуара надолго не хватит.

Когда есть возможность заглубиться вниз, можно установить и большой накопитель, на 1-2 куба, но для него требуется много места. Такое решение подойдет для дома, в котором проживает много людей.

Рекомендуем прочесть: схема разводки канализации в частном доме.

Вентиляция канализации

Для того чтобы КНС не стала источником неприятного запаха. в ней должна быть вентиляция, то есть циркуляция воздуха. Это гарантирует удаление вредных газов, которые наверняка будут возникать при работе станции.

Обратите внимание на охлаждение, ведь во время работы насосов выделяется некоторое количество тепла. В случае отсутствия воздухообмена высокие температуры способны вывести агрегаты из строя

Вентиляцию также необходимо рассчитывать, и при этом важно учесть:

  • излучение оборудования (тепловое);
  • объем резервуара;
  • уровень влажности, ведь она может повлиять на работу оборудования и электроники.

Стоит учесть, что рекомендованным параметром воздухообмена считается кратность его пяти.

Где установить?

Если в доме имеются санузлы ниже уровня первого этажа, то есть магистрали трубопровода, имеет смысл устанавливать мини-КНС, причем прямо в санузле. Чаще всего этим местом является пространство между канализацией и выводом из унитаза. Подобное оборудование в основном имеет измельчитель для отходов. Для того чтобы подключить станцию, не нужно использовать большие по диаметру канализационные трубы. Их выходное отверстие имеет диаметр от 32 до 40 мм.

Если же от дома до коллектора большее расстояние, то целесообразно устанавливать типовую канализационную насосную станцию, а значит, монтировать необходимо за пределами дома. Это полноценная станция, но в уменьшенных масштабах.

Монтаж бытовой КНС

Прежде чем начать установку, нужно определиться с ее местом. Чаще всего там должен присутствовать перепад между подающей и приемной трубами. Но каждый случай стоит рассматривать индивидуально, с оглядкой на специфику системы и рельеф местности.

установка КНС на дно резервуара

  1. Для начала следует подготовить монтажную яму. Размеры ее должны быть больше, чем у канализационной насосной станции. Причем это отличие составляет 10-15 см. Такой запас позволит подключить трубопровод без особых сложностей.
  2. Дно ямы нужно утрамбовать. Для этого используют слой щебня, после него настилают подушка из песка.
  3. На песчаную подушку устанавливают железобетонную плиту, а уже на нее станцию.
  4. Корпус КНС необходимо прикрепить к плите.
  5. Потом следует подключить трубы входа и выхода.
  6. После завершения всех работ пространство между котлованом и станцией засыпают песком.

Производить пуск и наладку нужно только с участием компании-продавца.

Такую станцию важно регулярно обслуживать. Для того чтобы делать это правильно, необходимо ознакомиться с инструкцией по эксплуатации

Основными пунктами в обслуживании являются:

  1. Регулярные плановые осмотры состояния корпусов и оборудования.
  2. Ежегодные проверки оборудования, насосов и управляющих узлов специалистами.
  3. Удаление иловых отложений. Это можно сделать, откачивая их по мере надобности.
  4. Удаление посторонних предметов, которые не пускает внутрь предохранительная решетка.

Рекомендовано к прочтению: Что делать с запахом из канализации в квартире?

Выполняя эти несложные правила, вы сможете пользоваться станцией долгие годы.

Мы не раз сегодня упоминали о мини-КНС – это небольшие по габаритам установки, которые используют для откачки стоков из унитаза, включающих в себя фекалии и туалетную бумагу. Используют в помещениях подвального типа и на цокольных этажах.

Такие станции имеют три выхода для подключения разных стоков:

Установка представляет собой пластиковый резервуар, в котором размещен погружной насос. Он включается в работу при помощи гидродинамического реле тогда, когда резервуар наполняется. Мини-КНС включает в свой состав режущий механизм и приемный фильтр. Первый отвечает за измельчение твердых и волокнистых отходов. Это позволяет использовать трубы с малым сечением. Также в ее составе, как и у старшего брата бытовых КНС, имеются вентиляционная установка и запорный механизм, который не допустит переливания стоков.

Монтировать такую станцию можно самостоятельно, причем не нужно никакой разрешительной документации для этого. Она может работать в автоматическом или принудительном режиме. Большинство мини-КНС оборудуют в любом месте в санузле. Там происходит измельчение, только после этого отходы поступают в канализационную систему. Стоки могут подниматься на высоту до 6 метров, а расстояние по горизонтали до 100 метров.

Принцип работы канализационной насосной станции

Независимо от того, к какому типу относится канализационная насосная станция КНС, принцип ее работы для всех моделей не отличаются. Стоки сливаются в приемную часть и не просачиваются в грунт благодаря наличию плотной прокладки. Потом жидкость под давлением принудительным способом при помощи насосов перекачивается в трубопровод.

Затем отработанная вода поступает в распределительную камеру, а оттуда по трубам транспортируется в очистные сооружения. Чтобы не допустить возврат стоков назад, в трубопроводе имеется обратный клапан. В том случае, когда объем стоков значительно увеличивается, в работу вступает дополнительный насос. Когда перекачивающее оборудование не в состоянии справится с транспортировкой воды, срабатывает сигнализация.

Работает насосная станция для канализации в автоматическом режиме. Контролировать уровень поступающих сточных вод помогает наличие поплавковых датчиков, имеющихся на нескольких уровнях.

Благодаря этим приборам, станция работает в следующих режимах:

  • датчики на первом уровне отражают малый объем поступившей жидкости, и насосы в этом случае отключены;
  • датчики на втором уровне при нормальном количестве стоков включают насос на перекачку отходов, которые уже собрались;
  • датчики на третьем уровне срабатывают в случае повышения объема жидкости, и для откачки избытка воды запускается резервный насос;
  • датчики на четвертом уровне в том случае, когда приборы не справляются с количеством откачиваемых стоков, включают сигнал тревоги. В такой аварийной ситуации бригаде мастеров, обслуживающих конструкцию, следует принять необходимые меры для того, чтобы нормализовать ее функционирование. С целью упрощения проведения ремонта оборудования канализационная насосная станция КНС всегда оборудована люком и лестницей.

После завершения перекачки стоков, уровень жидкости падает и располагается ниже первого из датчиков и оборудование отключается. Во время следующего включения в работу вступает другой насос, который ранее был дополнительным. Данный порядок функционирования позволяет не допустить преждевременный износ одного насоса.

КНС оборудуется следующими дополнительными устройствами и приборами:

  • датчиками давления, запорной арматурой, манометрами;
  • источником резервного электропитания;
  • металлическим павильоном, который нужен для обеспечения сохранности элементов и безопасности всей системы;
  • оборудованием для соединительных труб и насосов.

Работать КНС может не только в автоматическом, но при необходимости и в ручном режиме. Например, при проведении ремонта станции или очистки резервуара.

Рекомендации по подключению

Расположив устройство в удобном месте, необходимо убедится, что все входящие канализационные трубы установлены с рекомендуемым уклоном 3 см на каждый метр трубы. Особенностью подключенных труб является их небольшая протяженность. В лучшем случае около метра.

На первом этапе подключения соединяют патрубки входов и стоковые трубы. Все соединения аналогичны любым другим сантехническим подключениям приборов канализационной системы.

Работа канализационного насоса с измельчителем

Далее следует монтаж кухонного насоса и его закрепление в месте установки с помощью комплектных или специально подобранных крепежей. Места крепления определяются специальными отлитыми на корпусе насоса ушками.

По завершению монтажа устройства к нему подсоединяют отводящую канализационную трубу.

Произведя последнее действие, кухонный насос готов к работе. Осталось только подать на него электропитание и можно преступать к практическим испытаниям.

Предостережения и нюансы подключения

Если канализационная система пользователя имеет в составе два и более санитарных насоса, каждый из них должен иметь свой собственный вывод в канализационную магистраль или общий стояк. Объединение отводящих труб таких устройств в одну запрещено. Это чревато передавливанием насосами друг друга, выходом их из строя, неправильной работой канализационной системы, возникновением бреши трубопровода, поломкой канализационной станции.

При наличии протяженного участка отводящей трубы насоса в горизонтальном расположении ниже его уровня, рекомендована установка клапана 0,7 атм. в верхней точке, что обеспечивает доступ воздуха после выключения устройства.

Если в комплекте со станцией поставляется пластиковая труба, ее предназначение – доступ свежего воздуха к нагревающимся элементам управления и их охлаждение. Данный элемент подсоединяется к корпусу насоса и поднимается выше на 50-70 сантиметров.

Все трубы, что отходят от насоса в систему канализации, должны быть исполнены из твердых видов пластика. Гофрированные аналоги запрещены, так как под влиянием созданного напора быстро выйдут из строя и приведут к аварийным ситуациям.

Использование санитарного насоса как дополнительное устройство при наличии исправно работающего самотека не имеет смысла. Поскольку приведет к дополнительным затратам на приобретение, обслуживание и может создавать аварийные ситуации при эксплуатации.

Решение по покупке канализационной станции должно быть подкреплено учетом всех параметров помещения, представлением конечного результата применения установки.

Список источников

  • udobnovdome.ru
  • trubanet.ru
  • okanalizacii.ru
  • iseptick.ru
  • vodakanazer.ru
  • nasosovnet.ru
  • kanalizaciyadoma.com
  • Proekt-sam.ru
  • septikman.ru

Похожие статьи

Комментировать
0
5 просмотров

Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации. Вы с нами?

Adblock
detector
