Как определиться с производителем?

Многие компании закупают китайское оборудование, сертифицируют его как собственное и продают под видом российского. Выявить их легко – у них нет сборочных цехов других производственных площадей. Их продукция отличается низкой ремонтопригодностью, небольшим сроком службы и плохим коэффициентом энергоэффективности (КПД).

Некоторые производители заявляют, что их тепловые насосы собраны из качественных европейских и американских комплектующих. Это легко проверить в сертификатах, выданных государственными службами, должен быть указан производитель и модель каждой комплектующей.

Основа теплового насоса – компрессор. Он отвечает за бесперебойную работу, эффективность и производительность. Если в установке стоит компрессор хорошего производителя, это гарантия того, что вы не выложите крупную сумму за ремонт в ближайшее одно-два десятилетия.

Резюме

Воздушные тепловые насосы пока не приходится рассматривать как основной и единственный источник обогрева, особенно если в течение отопительного периода возможны затяжные падения температуры ниже -5…-10 °C. Установки, способные работать в более экстремальном температурном режиме, существуют, но входят в значительно более высокую ценовую категорию с более продолжительным сроком окупаемости.

И всё же в среднем диапазоне температур такие приборы демонстрируют действительно высокую эффективность: для восполнения теплопотерь им необходима всего четверть их энергетического эквивалента. При сроке службы такого оборудования свыше 20–30 лет оно успевает окупить себя несколько раз, так что своевременный переход на современные энергоэффективные системы отопления поможет сэкономить в будущем, когда цена на энергоносители станет значительно более высокой, чем сегодня. опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление – мы вместе изменяем мир! econet

Виды тепловых насосов

Тепловые насосы существуют 4 видов:

• Воздушный тепловой насос
• Тепловой насос «вода–вода»
• Тепловой насос «грунт-грунт»
• Тепловой насос «смешанного типа»
• Тепловой насос «воздух-вода»
• Тепловой насос «грунт-вода»
• Тепловой насос «воздух-грунт»

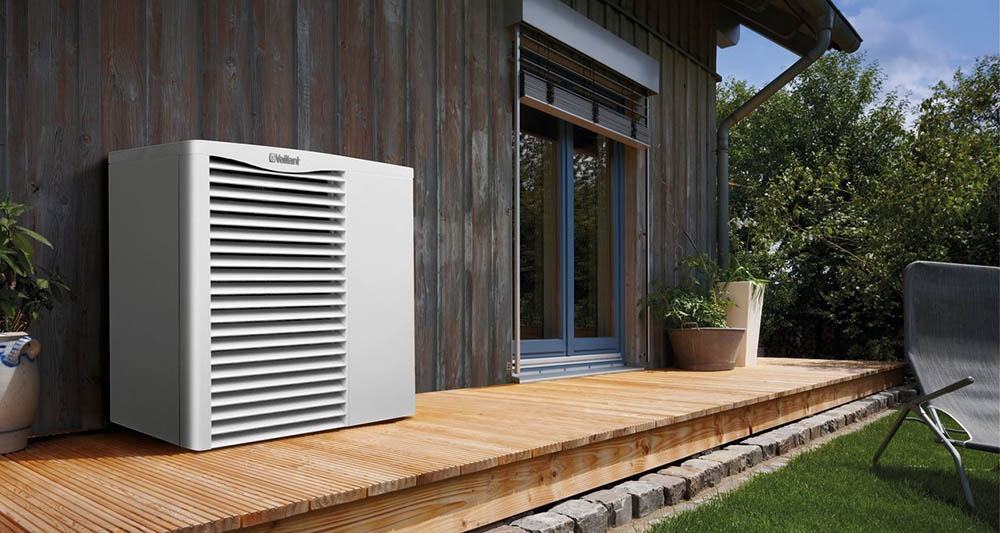

Воздушный тепловой насос

Принципиально такой тип насоса работает на извлечении тепла из воздушного пространства. Ее объединяют с системами кондиционирования воздуха, устанавливаемые в отапливаемом помещении, которые изымают тепло из воздуха и передают за счет перемещения в системе хладагента. Такой насос работает по принципу холодильника, в основе которого лежит последовательность действий конденсатора и испарителя, с той лишь разницей, что испаритель забирает тепло из источника, а конденсатор отдает его в воздух.

При монтаже насос неизбежна затрата электроэнергии, но если сравнить ее количество с затратами на электрические обогреватели и радиаторы, то использование насоса в разы выгоднее.

Преимуществом теплового насоса является то, что при его работе выделяется такое количество тепла, которого хватает на отопление не только жилых помещений, но второстепенных. Также к достоинствам можно отнести сравнительно не высокую температуру нагрева, что позволяет полноценно отапливать жилище, но не дает возможности обжечься.

Тепловой насос «вода–вода»

В таком виде теплового насоса источником тепловой энергии является вода. Преимущество данного типа перед системой «воздух–вода» – отсутствие прямой зависимости, от каких либо внешних факторов, будь то погодные условия или факторы размещения. Фактом против использования системы «вода–вода» можно назвать: не постоянное наличие грунтовых вод, добыча которых ведется строго по лицензии.

Тепловой насос «грунт-грунт»

Энергия принимается теплообменником, который устанавливается глубоко в землю, и накапливается в аккумуляторах тепла. Далее тепловая энергия подается при помощи насосного агрегата в испаритель, после чего повторно проходит процесс забора и распространения тепла. Теплоносителем для таких тепловых насосов является этиленгликоль.

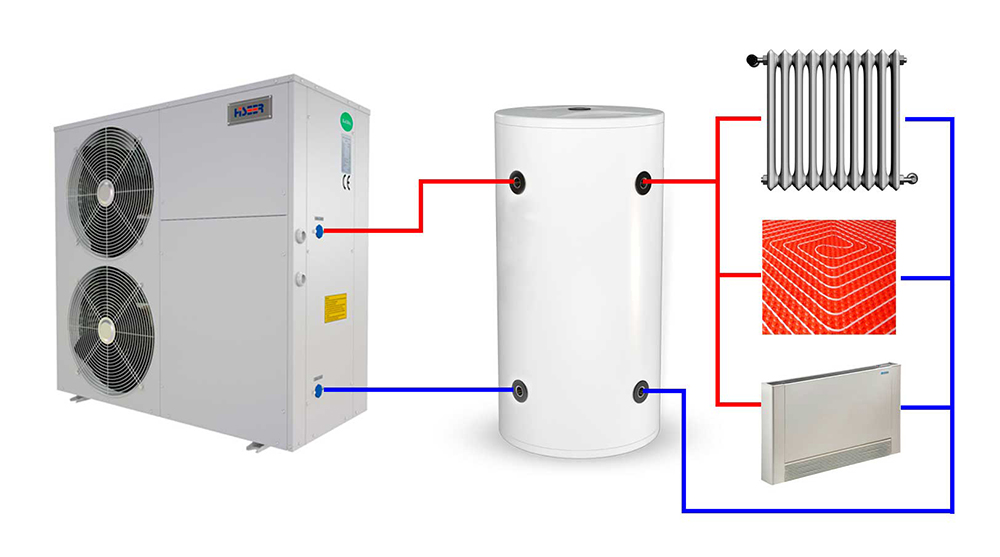

Тепловой насос «воздух-вода»

При помощи вентилятора высокой мощности, который устанавливается снаружи, обычный воздух нагнетается в испаритель, внутри него находится охлаждающая жидкость. Хладагент нагревается и постепенно испаряется, поступая в компрессор, сжимается, в результате чего нагревается до 75 градусов. Далее он поступает в конденсационную часть аппарата и сжижается, тем самым передает тепловую энергию вашему жилищу.

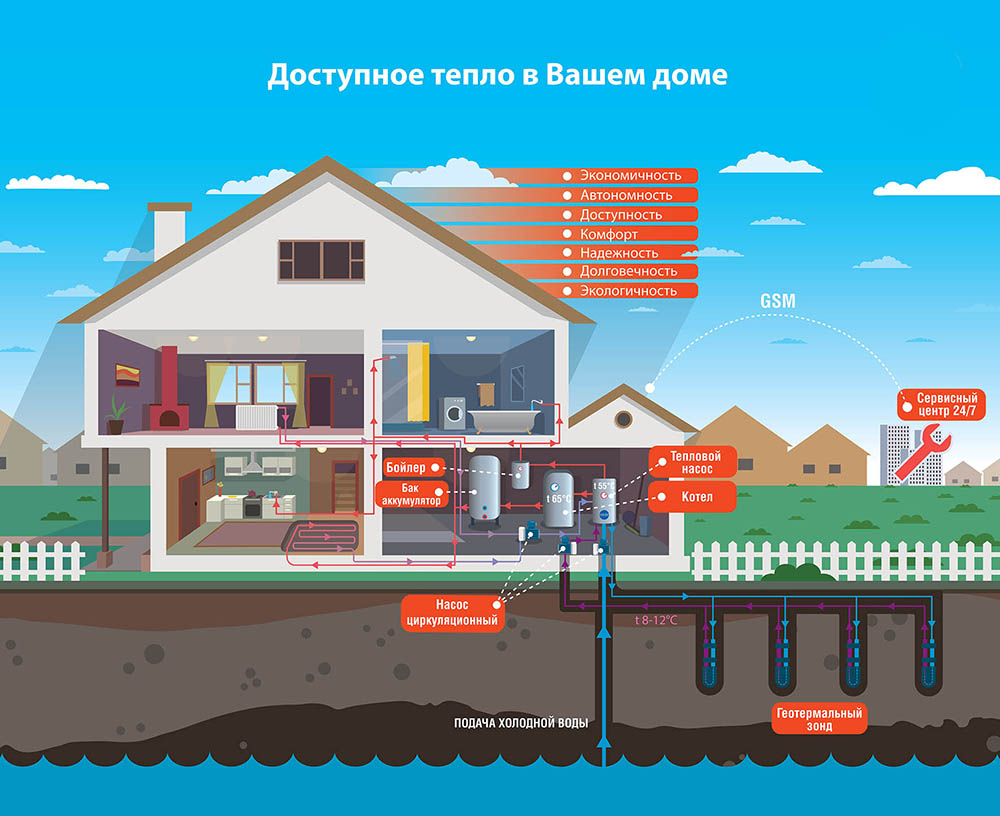

Тепловой насос «грунт-вода»

Энергия для данного источника берется из грунта с помощью трубопровода проложенного под поверхностью земли, по которому посредствам циркуляции перемещается смесь воды и гликоля – рассол. Исходя из условий данной местности и возможности монтажа, трубопровод прокладывают горизонтально либо вертикально.

При горизонтальном расположении трубы утапливают в поверхность земли на глубину порядка 1,5 м, во избежание колебаний температуры, которые могут быть вызваны при изменениях внешних условий, а также для возможности потребления солнечной энергии путем дополнительного нагрева.

В свою очередь вертикальный трубопровод может быть проложен вниз на расстояние до 100 м, это дает возможность получить до 5 киловатт с каждой трубы. Достоинством использования тепла грунта, является естественный и постоянный ресурс тепла, потому как отсутствует воздействие изменений окружающей среды.

Тепловой насос «воздух-грунт»

Процесс идентичен действиям теплового насоса «воздух-вода», с единственным отличием, что вместо тепла грунтовых вод используется тепловая энергия грунта.

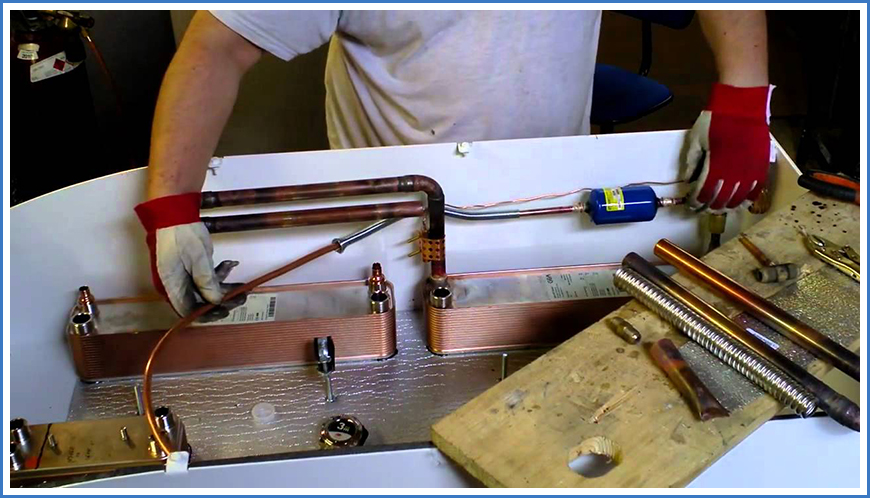

Тепловой насос для отопления дома своими руками

Пошаговая инструкция

Процесс изготовления теплового насоса состоит из следующих пунктов:

• Первоначально необходимо купить компрессор, для произведения сжатия приточного воздуха. Если же покупка компрессора по тем или иным причинам не возможна, то можно воспользоваться компрессором от кондиционера. С помощью кронштейнов прикрепляем компрессор к стене, в том месте, где будет находиться
• Изготовление конденсатора производится следующим образом, распиливаем бак из нержавеющей стали. Внутрь бака устанавливаем змеевик, который делается из медной либо тонкой сантехнической трубки путем ее наматывания газовый баллон. При этом чрезвычайно важным является выдержка межвитковых расстояний, которое обязано быть строго одинаковым.
• Как только змеевик установлен, можно сваривать половины емкости. Предварительно нужно вварить резьбовые соединения.
• Изготовление испарителя. Для этого берем закрытую пластмассовую ёмкость объёмом от 60 литров. Внутри так же монтируем змеевик и сливные патрубки. Испаритель крепится к стене аналогично, кронштейнами.
• Следующим пунктом будет вызов мастера по холодильному оборудованию либо просто специалиста, который мог бы припаять медные трубки между собой и произвести заполнение системы фреоном. Мастер такого дела вам понадобиться со стопроцентной уверенностью, так как работа с фреоном чрезвычайно опасно и может привести к очень сильным ожогам и травмам.
• По окончании монтажа остается только подключиться к агрегатам забора и распределения воздуха.

Тепловой распределительный пункт здания

Теплотехники рекомендуют применять один из трех температурных режимов работы котелен. Эти режимы вначале были рассчитаны теоретически и прошли многолетнее практическое применение. Они обеспечивают передачу тепла с минимальными потерями на значительные расстояния с максимальной эффективностью.

Тепловые режимы котелен можно обозначить как соотношение температуры подачи к температуре «обратки»:

1. 150/70 – температура подачи 150 градусов, а температура «обратки» 70 градусов.
2. 130/70- температура воды 130 градусов, температура «обратки» 70 градусов;
3. 95/70 – температура воды 95 градусов, температура «обратки» — 70 градусов.

В реальных условиях режим выбирается для каждого конкретного региона, исходя из величины зимней температуры воздуха. Следует отметить, что применять для отопления помещений высокие температуры, особенно 150 и 130 градусов нельзя, чтобы избежать ожогов и серьезных последствий при разгерметизации.

Температура воды превышает точку кипения, и она не кипит в трубопроводах благодаря высокому давлению. Значит нужно снизить температуру и давление и обеспечить необходимый отбор тепла для конкретного здания. Эта задача возложена на элеваторный узел системы отопления – специальное теплотехническое оборудование, расположенное в тепловом распределительном пункте.

Сервис и обслуживания

Любой отопительный и не только прибор нуждается в технических осмотрах и обслуживании

Очень важно, чтобы эти процедуры производились только подготовленными специалистами, которые могут безошибочно определить неисправность в системе отопления. Многие обладатели не стандартных систем отопления жилища подразумевают под техническим обслуживанием ремонт, а именно замену изношенных напрочь деталей

Но это далеко не так

Существует два типа обслуживания агрегатов:

• Обслуживание по гарантии – производится на безвозмездной основе, то есть абсолютно бесплатно, в том период времени, который установлен заводом изготовителем тепловых насосов;
• Сервисное обслуживание – проводится по окончании сроков гарантийных обязательств завода перед клиентами.

Обслуживание может быть различным и проводиться по разным регламентирующим документам, но в любом случае должно проводиться быстро, качественно, и самое главное надежно.

Основной целью проведения осмотров и ремонта системы отопления, с используемым в ней тепловым насосом должно быть:

• Обеспечение эффективной работы агрегатов отопления и системы в общем;
• Предотвращение аварий;
• Рациональное расходование ресурсов, а так же снижение затрат на эксплуатацию;
• Увеличение сроков бесперебойной и безаварийной работы;
• Снижение количества аварийных остановов и предотвращение выхода из строя деталей;

Сервисное обслуживание состоит из:

1. Планомерной проверки системы, инженером по обслуживанию. Сроки выездов оговариваются в договоре между производителем и клиентом, которые могу быть : ежегодные, полугодовые (в начале и окончании сезона), ежеквартальные, ежемесячные.
2. Произведение сервиса, который включает в себя:

• Диагностирование системы. Проверка рабочих показателей – температур теплоносителей контуров, соединений на предмет утечек, работоспособность компрессоров, систем автоматизации, места соединений электропроводки, правильность показаний датчиков;
• Замена либо прочистка фильтрующих элементов, теплообменников от накопившихся пыли и грязи;
• Замена вышедших из строя узлов и механизмов.

Аварийное обслуживание. Оперативный выезд инженера на объект, а так же устранение поломок машин и механизмов системы отопления. Длительность аварийного ремонта будет напрямую зависеть от сложности поломки.

Ведение документации о техническом состоянии. Фиксация выездов инженера по обслуживанию, запись параметрических данных, аварийные данные, актировка поломок, произведенные работы во время гарантийного и сервисного обслуживания.

Участки

Участок изображается одной линией, но может означать несколько состояний, задаваемых разными режимами

На рисунке изображена цепочка из участков разных режимов в однолинейном изображении и соответствующая ей внутренняя кодировка.

Из рисунка видно, что цепочка участков во внутреннем представлении дважды разорвана по подающему и по обратному трубопроводам.

Сопротивление подающего и обратного трубопровода каждого участка зависит от длины участка, диаметра, зарастания, шероховатости, суммы коэффициентов местных сопротивлений трубопровода. Падение давления на участке пропорционально сопротивлению и квадрату расхода.

Значение стрелок на участках
Куда потечет вода, в общем случае можно узнать только определив потокораспределение в результате гидравлического расчета. Стрелка при изображении участка формально указывает направление от начала к концу участка, заданное при его вводе (при рисовании). С точки зрения результатов расчета, если значение расхода на участке положительно, то вода в этом участке течет по стрелке, если значение расхода на участке отрицательно, то вода течет против стрелки.

На рисунке изображены две одинаковые схемы. В первой участок вводился слева направо, во второй – справа налево. На участках подписаны полученные при расчете расходы по подающим и обратным трубопроводам. Соответствующие значения расходов на обоих схемах отличаются только знаком, так как отличаются направления ввода участков, но и в первом и во втором случаях вода течет от источника к потребителю по подающему трубопроводу и от потребителя к источнику по обратному.

Подходящий класс оборудования

Не все кондиционеры пригодны для использования в качестве отопительных приборов. Существует отдельная группа климатической техники, называемая тепловыми насосами. Если кратко, то ключевое отличие такого оборудования заключается в возможности инвертировать направление хладагента в контуре испарителя и компрессора. Таким образом, в летнем режиме установка отбирает излишек тепла из комнатной атмосферы и сбрасывает его на улицу, зимой же всё происходит по обратной схеме.

Нагрев воздуха тепловым насосом происходит не за счёт преобразования электрической энергии в тепловую (как в простейших кондиционерах с функцией нагрева), а за счёт перекачки тепла из одной среды в другую. Отсюда происходит и название оборудования: даже в морозную погоду воздух содержит некоторое количество теплоты, которую можно изъять и направить внутрь здания для поддержания комфортного климата. Но такой принцип работает только при определённых условиях, главным ограничением действует разница температур между улицей и помещением, а также температурные пределы, при которых рабочий теплоноситель — хладагент, может испаряться и конденсироваться.

Устройство воздушного теплового насоса

По конструкции тепловые насосы — приборы достаточно сложные. С одной стороны в комплектацию входит ряд устройств, обеспечивающих обратную циркуляцию теплового контура под управлением автоматики. Это четырёхходовой клапан, расширительный клапан особой конструкции и более сложная система каналов, по которым циркулирует хладагент. С другой стороны, настоящий тепловой насос обязательно комплектуется устройствами, помогающими основным узлам насоса работать в экстремальных условиях. Всё вспомогательное оборудования на языке маркетинга называется «зимним комплектом», в него входят:

• нагреватель компрессорного масла;
• радиаторы специальной конструкции, устойчивые к образованию конденсата и обмерзанию;
• устройства рекуперации, подающие на внешний теплообменник вытяжной вентиляционный поток;
• система инжекции подогретого хладагента;
• специальная марка хладагента.

Канальные кондиционеры

Отдельная категория тепловых насосов, которая включает в себя преимущества воздушного рекуперативного отопления и экономичность инверторной схемы — канальные кондиционеры. Сама по себе концепция скрытого размещения внутренних блоков не нова, однако тепловые насосы подобного типа стали доступны широкому кругу покупателей сравнительно недавно.

Главное отличие такой конфигурации — практически полная бесшумность при наличии внутренних блоков, позволяющих настроить режим работы отопления с высокой гибкостью и точностью. Единственное ограничение для монтажа канальных тепловых насосов представляют строительные конструкции, которые должны содержать как достаточно широкие полости для прокладки каналов, так и внушительных размеров нишу для установки корпуса основного устройства. Но при этом фреоновые магистрали можно прокладывать параллельно с воздуховодами.

Внутренний блок канального теплового насоса выполняет функцию не только нагрева воздушного потока, но также его распределения по отдельным потребителям, фильтрацию и подготовку. Контур рекуперации также может присутствовать, но обычно это устройство выполняется в виде приставки. Помимо широких возможностей в управлении и настройке, скрытое расположение внутреннего блока может быть попросту удобным и никак не повлияет на интерьер помещения.

Как правильно выбрать тепловой насос

Выбор вида и варианта исполнения, конечно же ложится на плечи хозяина дома. Но что бы вы не выбрали, однозначно вам придется первоначально решить все за и против об определенном типе теплового насоса.

И так, вам необходимо решить следующее:

• Наличие возможности для приобретения того или иного типа оборудования – стоит решить для себя, сколько у Вас есть «свободных» денежных средств, которые можно было бы вложить ;
• Возможность установки агрегатов в выбранном месте монтажа (в помещении) – не всегда размеры помещения позволяют выбрать тот или иной агрегат из-за его габаритов. Если вы изначально не подготовили свободные площади для установки отопительного оборудования, Вам придется следовать значениям размеров помещения;
• Выбор источника тепла(воздух, почва, водоем, скважина);
• Возможность бурения скважины при выборе соответствующего типа тепла;
• Выбор мощность насоса – здесь необходимо исходить из размеров помещения подлежащего отоплению.

Расчет мощности теплового насоса для отопления дома

Для расчета мощностных характеристик предполагаемого к установке теплового насоса, Вам необходимо будет чуть-чуть вспомнить школьные годы, а именно уроки физики и используемые формулы. Из приведенных ниже расчетов будет понятно, какую сумму из вашего бюджета позаимствует новая система отопления. Но можете не сомневаться, тепловой насос быстро и так сказать с процентами вернет вам каждый потраченный на установку рубль.

Первым пунктом расчета будет вычисление объема здания. Для этого Вам будет необходимо снять или же посмотреть в паспорте дома размеры помещения. Далее подставляем их в формулу приведенную ниже.

V = Высота (м) × ширина(м) × глубина(м) = ответ в м3;

Определение разницы температур в помещении и вне него, позволяет рассчитать температуру нагрева жидкости в системе, которая необходима для полноценного обогрева жилья.

ΔT = (Температура внутри помещения — Температура наружного воздуха) = ответ в °С;

Естественные потери тепла есть у каждого сооружения, соответственно в расчете на определение мощности теплового насоса данный пункт также необходим.

Теплопотери здания (k min= 1);

Минимальная мощность – это величина мощности системы отопителения, которая является пороговой для данного помещения. То есть минимальная величина мощности, необходимая для нормального обогрева.

В формулу подставляем значения, полученные ранее, а именно k – теплопотери здания; V- объем здания; ΔT – разница температур.

Q = k × V × ΔT = ккал/час = кВт

Расчет по минимальным показателям, потому как в тепловом насосе ресурс будет напрямую зависеть от циклования. Для уменьшения численности циклов имеет место применение теплоаккумуляторов.

Проблемы тепловых насосов

Системы отопления, основанные на воздушных тепловых насосах, отличаются высокой сложностью проектирования: требуется определить не только достаточный объём притока энергии для восполнения теплопотерь, но также эффективный режим работы, количество и расположение узлов нагревательной системы. При этом число единиц и стоимость задействованного оборудования должны быть, безусловно, минимальными.

Обычно следствием ошибок расчёта и установки воздушных систем отопления служит появление в помещении холодных зон, а также конденсация влаги на остеклении, не имеющем тепловой завесы. Места размещения внутренних блоков нужно определять по представленным производителем эпюрам распределения температуры и скорости потока для стандартных режимов нагрева. Эту задачу выполнить особенно сложно с учётом того, что введение каждого нового источника нагрева требует в разных вариациях:

• установки дополнительного внешнего блока;
• прокладки магистрали фреона до внешнего блока;
• прокладки воздушного канала.

Из-за этого окончательная конфигурация системы отопления должна быть выбрана один раз, зачастую задолго до начала работ по внутреннему обустройству дома. Всё из-за крайне низкой пригодности тепловых насосов к модернизации и отсутствия существенного запаса мощности

Крайне важно уметь определить, в каких случаях использовать традиционные нагревательные приборы удобнее и выгоднее, чем инверторный кондиционер. Не в последнюю очередь следует думать и об эксплуатационном ресурсе теплового насоса: наиболее эффективной его работа будет при значениях COP выше 2–2,3

Преимущества тепловых насосов

• Не требуется топлива. Это главное преимущество. К тому же, при установке насоса нет необходимости получать ТУ и другие разрешения. Можно, конечно, сделать ее своими руками, но все же лучше получить хотя бы консультацию специалиста.
• Очень низкие затраты в процессе эксплуатации. Так, если при установке системы с тепловым насосом и традиционного отопления они практически равны, то в период эксплуатации они значительно меньше. Это и понятно, нет необходимости покупать топливо.

Эффективность работы тепловых насосов

• Высокая эффективность. Отопление тепловым насосом очень быстро прогревает дом.
• Высокая экологичность. Система отопления с тепловым насосом не причиняет вреда окружающей среде, не вредит экологии, к тому же, она не пожаробезопасна и не взрывоопасна.
• Высокая надёжность, а также длительный срок эксплуатации без необходимости проводить капитальный ремонт. Единственное, что раз в год нужно проводить недорогой текущий осмотр. При соблюдении этого условия и при выполнении всех правил эксплуатации отопление с помощью теплового насоса прослужит более 25 лет без проведения кап. ремонта.
• Нет необходимости в вентиляции для работы насоса.
• Система отопления тепловым насосом не издаёт много шума и отличается небольшими габаритами, что позволяет устанавливать её даже на кухне.
• Автономность. Для того чтобы работал тепловой насос системы отопления, нужно только электричество. Если же его отключают, то насос может работать и от дизель-генератора. Также насосы могут использоваться вместе с солнечными коллекторами.
• Летом насос может работать в режиме кондиционера. Эта интересная функция поможет сэкономить средства на покупку и установку кондиционера и сэкономит место. Насос будет работать автоматически и не потребует внимания.

Тепловой насос можно использовать летом как кондиционер

• Высокая цена. Пока что оборудование для теплового насоса достаточно дорогое, по сравнению с другими видами отопления.
• Перед тем, как установить отопление с помощью тепловых насосов, нужно проводить точные расчёты, это может занять время, да и повлиять на цену.
• Нет возможности использовать тепловой насос для отопления в отдельно взятой квартире многоэтажного дома.

Советы по выбору системы

Монтаж оборудования типа «земля-вода» обходится дороже всех остальных вариантов, потому что требует глубинных земляных работ при вертикальном расположении оборудования или большой свободной площади участка при горизонтальной прокладке коммуникаций.

Эти параметры ограничивают использование системы и существенно снижают ее привлекательность.

Установка насоса «вода-вода» тоже имеет некоторые ограничения. Если рядом есть доступный водоем, можно разместить систему в нем. Отсутствие открытых вод повлечет за собой бурение скважин и отводных колодцев, что тоже стоит не дешево.

Насос «воздух-вода» не представляет проблем с установкой, и может корректно работать даже в многоквартирных домах, но при суровых зимах с низкими температурными показателями его эффективность падает и для ее поддержки требуется параллельный источник энергии.

Однако, обустройство геотермального отопления в итоге окупает свои затраты и начинает вырабатывать бесплатный ресурс, позволяя владельцам жить в максимально удобных, приятных и комфортных условиях, не тратя при этом больших средств на коммунальные услуги.

Недостатки

Цена

На данный момент цена этих насосов является одним из сдерживающих факторов для широкого распространения. Она высока. Почему?

На это есть несколько причин:

• Необходимый тщательный расчёт для эффективной работы системы, в том числе, исследование источников низкоуровневого тепла, это довольно приличные затраты.
• В стоимость монтажа такого вида, как геотермальное отопление и тепловой насос, входит бурение скважин или закладка коллекторов в землю на большую глубину, что значительно увеличивает растраты. Поэтому самые доступные тепловые насосы системы отопления — это воздушные, их установка не требует подобных работ.

Бурение скважины для теплового насоса

Диапазон цен довольно большой, и в принципе, любой покупатель найдёт тот, который будет соответствовать его требованиям, как в цене, так и по качеству. Тем более, что в эксплуатации насосы не требуют затрат и нет необходимости в покупке топлива, а значит, в любом случае, они будут выгодны, какая бы цена не была изначально и, в любом случае, покупатель будет в выигрыше.

Перспективы

Мировые запасы топлива истощаются, а значит, будущее за тепловыми насосами и им подобным. Всё больше и больше людей во всём мире предпочитают именно такие системы отопления, а высокая стоимость с лихвой окупается качественной и длительной работой, а также не нужно забывать, что нет трат на топливо, это, несомненно, главный плюс. К тому, же, потребляя 1 кВт электроэнергии, такой насос вырабатывает 4-5 кВт тепловой энергии.

Энергозатраты при работе теплового насоса

К примеру, в Швеции в год устанавливается около 150 тыс. подобных устройств. А правительство этой страны поставило задачу совсем исключить зависимость от нефти и газа, поставлена цель использовать только энергию от возобновляемых источников, и тепловым насосам отведена основная роль. В других странах Европы стремятся придерживаться этой же политики и максимально использовать данную энергию. В США производят около миллиона подобных устройств в год, причём большее предпочтение отдаётся воздушным, они отлично заменяют старую систему отопления. При строительстве новых зданий используют только отопление, тепловой насос в котором является центром.

Нужно понимать, что возобновляемые источники энергии — это потенциал, за которым будущее и отличная возможность сэкономить. Потратив один раз в самом начале, у вас не будет проблемы с покупкой топлива, не нужно будет тратить совсем нелишние деньги, так как топливо не нужно.

Запасы возобновляемых источников энергии неисчерпаемы и бесконечны, за ними будущее, и надо идти с ним в ногу. Тем более, что отопление тепловыми насосами доступно для всех: воздух, земля, вода. Но сравнительно дорогое оборудование сдерживает масштабное применение, хотя, если вдуматься, цена от 600 евро не такая уж и большая, учитывая дальнейшую экономию. И если посчитать, сколько тратится на обычную систему отопления в год и на систему с тепловым насосом, то выгода будет явная в пользу второго.

Устройство и принцип работы элеватора отопления

В точке входа трубопровода тепловых сетей, обычно в подвале, в глаза бросается узел, который соединяет трубы подачи и «обратки». Это элеватор — смесительный узел для отопления дома. Изготовляется элеватор в виде чугунной или стальной конструкции снабженной тремя фланцами. Это обычный элеватор отопления принцип работы его основан на законах физики. Внутри элеватора находится сопло, приемная камера, смесительная горловина и диффузор. Приемная камера соединяется с «обраткой» с помощью фланца.

Перегретая вода поступает на вход элеватора и проходит в сопло. Вследствие сужения сопла скорость потока увеличивается, а давление уменьшается (закон Бернулли). В область пониженного давления подсасывается вода из «обратки» и смешивается в смесительной камере элеватора. Вода уменьшает температуру до нужного уровня и одновременно уменьшается давление. Элеватор работает одновременно как циркуляционный насос и смеситель. Таков вкратце принцип работы элеватора в системе отопления здания или сооружения.

Схема теплового узла

Регулировку подачи теплоносителя осуществляют узлы элеваторные отопления дома. Элеватор – основной элемент теплового узла, нуждается в обвязке. Регулировочное оборудование чувствительно к загрязнениям, поэтому в обвязку входят грязевые фильтры, которые подключаются к «подаче» и «обратке».

В обвязку элеватора входят:

• грязевые фильтры;
• манометры (на входе и выходе);
• термодатчики (термометры на входе элеватора, на выходе и на «обратке»);
• задвижки (для проведения профилактических или аварийных работ).

Это самый простой вариант схемы для регулировки температуры теплоносителя, но она часто используется как базовое устройство теплового узла. Базовый узел элеваторный отопления любых зданий и сооружений, обеспечивает регулировку температуры и давления теплоносителя в контуре.

Преимущества его применения для отопления больших объектов, домов и высоток:

1. безотказность, благодаря простоте конструкции;
2. низкая цена монтажа и комплектующих деталей;
3. абсолютная энергонезависимость;
4. существенная экономия потребления теплоносителя до 30%.

Но при наличии бесспорных преимуществ использования элеватора для систем отопления следует отметить и недостатки применения этого прибора:

• расчет делается индивидуально для каждой системы;
• нужен обязательный перепад давления в системе отопления объекта;
• если элеватор нерегулируемый, то невозможно изменить параметры контура отопления.

Элеватор с автоматической регулировкой

В настоящее время созданы конструкции элеваторов, в которых при помощи электронной регулировки можно изменять сечение сопла. В таком элеваторе имеется механизм, который перемещает дроссельную иглу. Она меняет просвет сопла и в результате меняется расход теплоносителя. Изменение просвета меняет скорость движения воды. В результате изменяется коэффициент смешивания горячей воды и воды из «обратки», чем достигается изменение температуры теплоносителя в «подаче». Теперь понятно, зачем в системе отопления нужно давление воды.

Элеватор регулирует подачу и давление теплоносителя, а его давление движет поток в контуре отопления.

Выводы и полезное видео по теме

В ролике наглядно показано, как в большом доме из газосиликатного блока обустроена отопительная система на основе геотермального теплового оборудования «воздух-вода». Раскрыты некоторые интересные нюансы относительно монтажа оборудования и озвучены реальные цифры коммунальных платежей за месяц.

Как работает оборудование «земля-вода». Подробное описание от специалиста по установке геотермальных тепловых котлов, рекомендации и полезные советы для домашних мастеров от профессионала своего дела.

Своими впечатлениями о тепловом геотермальном насосе делится реальный пользователь оборудования.

Профессиональный слесарь рассказывает, как в домашних условиях изготовить тепловой насос на основе мощного компрессора и трубчатых теплообменных деталей. Подробная инструкция в пошаговом режиме.

Геотермальный насос для отопления частного домовладения – удачный способ создания комфортных жизненных условий даже там, где недоступны централизованные коммуникационные системы и более привычные источники энергетического ресурса.

Выбор системы зависит от территориального расположения недвижимости и финансовых возможностей хозяев.

Имеете опыт изготовления геотермального теплового насоса? Пожалуйста, поделитесь информацией с нашими читателями, предложите свой вариант сборки. Оставлять комментарии и прикреплять фотографии своих самоделок можно в форме, расположенной ниже.

Список источников
