Настройка параметров работы бака

Чтобы подстроить давление в расширительном бачке отопления закрытого типа, нужно учитывать, что приборы указывают на избыточное давление. Получается, что если при предварительных расчетах нужно понятие абсолютно давления, то к показателям манометра добавляется 1 бар.

Начальный показатель выставляется на 0,2 атм. (бар) больше, чем показатель параметра давления теплоносителя в охлажденной магистрали. В этом случае уровень давления равен показателю статического напора. Высчитывается напор путем промера длины высоты от верхней точки контура до серединой отметки емкости для компенсации избытков теплоносителя.

К примеру, при высоте магистрали 8 м, статистический напор высчитывается как ΔP = 0,8 атм. (10 м = атм.), а давление в мембранном устройстве считается следующим образом P+0,2 = 0,8+0,2 = 1,0 атм. (бар).

Таким образом можно выставить нормальные значения устройства, однако следует избегать самых распространенных ошибок:

Перекачанный бак. К примеру, воздух в отсеке накачан до 3 бар, но статистический напор всего в 1,5 бара. Если запустить насос, то напор жидкости изменится в пределах 1 атм. В этом случае манометр котла покажет максимальный параметр в 2,5 атм., а воздушная часть бака остается под давлением в 3 атм. – компенсирующая настройка бара сводится к нулю, воздух будет выталкивать теплоноситель из бака при любых условиях.
Бак недокачан. В этом случае показатели занижены, и вода продавит мембрану, заполняя собой всю емкость. При повышении температуры (увеличении давления) начнет срабатывать предохранительный клапан, тут компенсатор также станет бесполезным.

А теперь о том, как подкачать расширительный бачок для отопления закрытого типа. Сама емкость не оснащена штуцером под манометр для замеров, но есть ниппель с установленным на нем золотником – он расположен на противоположной от подключения теплоносителя стороне. Ниппель похож на автомобильный, поэтому можно воспользоваться насосом для автомобиля (с уже встроенным манометром).

Все работы сводятся к присоединению насоса к ниппелю, накачке воздуха до 1,5 атм, затем дождаться пока с бака не выйдут остатки воды и снова спустить воздух. После этого запорную арматуру перекрыть, поднять давление до нужного, при перекачке спустить немного воздуха через золотник, убрать насос и перекрыть сливной штуцер. Теперь открыть запорную арматуру, долить воды в систему (воспользоваться краном подпитки). Как только давление установилось, можно запускать систему в работу.

Выбор схемы открытого теплоснабжения

Установка котла в открытой отопительной системе

На первом этапе проектирования важно правильно подобрать схему открытой системы отопления с насосом. Она зависит от параметров дома, требуемого теплового режима работы теплоснабжения и финансовых возможностей

Рассмотрим основные параметры, которые напрямую будут влиять на выбор и дальнейший расчет открытой системы отопления:

Общая площадь отапливаемых помещений. Если эта характеристика меньше 60 м² – можно устанавливать гравитационную систему;
Этажность дома и высота потолков. Для гравитационной системы обязательным условием является наличие разгонного стока. Без него может появиться воздух в открытой системе отопления и ухудшится циркуляция;
Расчетный тепловой режим работы. Для низкотемпературного применяется открытая система отопления с циркуляционным насосом. В противном случае небольшое расширение воды не создаст необходимую циркуляцию.

Только после тщательного анализа этих показателей, а также расчета тепловых потерь в доме можно решить – поставить отопление открытого типа с насосом или без него.

Гравитационная отопительная система

Гравитационная система

Главным отличием гравитационной от остальных является полное отсутствие каких-либо механизмов для принудительного движения жидкости по трубам. Т.е. это процесс осуществляется только за счет температурного расширения горячей воды.

Для корректной работы теплоснабжения в обязательном порядке устанавливается разгонный стояк. Он монтируется непосредственно после котла и располагается вертикально. Его высота должна быть не менее 3,5 м. Если это условие не выполнить – то нагретая жидкость, идущая от котла для открытой системы отопления, не будет иметь достаточной скорости.

Помимо этого фактора необходимо учитывать такую специфику организации открытой системы отопления с естественной циркуляцией:

Обязательный уклон труб. Подающая магистраль от стояка должна быть наклонена в сторону отопительных приборов. Обратная – к котлу. Уровень наклона – 1 см на каждый метр;
Котел располагается в самой низкой точке схемы;
Для нормальной работы нужны расширительные баки открытого типа для систем отопления. Они также монтируются для схем с принудительной циркуляцией.

Устанавливать электрокотел для открытой системы отопления гравитационного типа не рекомендуется. Так же, как и газовый аналог. Это объясняется высокой вероятностью появления воздушных пробок, которые могут привести к перегреву теплообменника.

Принудительная циркуляция в отоплении

Схема открытой системы с насосом

В последнее время владельцы частных домов и дач модернизируют отопительную систему, устанавливая всего лишь один компонент – насос. Он предназначен для улучшения циркуляции теплоносителя.

В целом обустройство открытой системы отопления с циркуляционным насосом ничем не отличается от вышеописанного

Важно правильно выбрать место установки насоса. Он монтируется на обратной трубе перед ее входом в котел отопления

Оптимальное расстояние должно составлять 1,5 м.

Схема насосного узла

Для этой схемы открытого отопления необходимо учитывать следующие моменты:

Насос устанавливается на байпасе. Это необходимо для обеспечения циркуляции воды в случае его поломки или отключения электричества;
Обязательно монтируется обратный клапан. Он предотвратит появление эффекта обратной циркуляции;
Во время монтажа учитывается направление движения теплоносителя.

Для открытой схемы отопления с циркуляционным насосом следует рассчитать его параметры – напор и производительность.

Процесс установки расширительного бака

Теперь разберёмся, как установить расширительный бак в системе отопления

Существует важное правило подсоединения устройства: бак должен быть подключен к магистрали отопительной системы при помощи отсекающего шарового крана с американкой. Такой принцип монтажа дает возможность при необходимости в любой момент перекрыть движение воды в системе, снять неисправной мембранный бак и установить новый

В противном случае пришлось бы дожидаться остывания теплоносителя и демонтировать часть обвязки. В идеале на подводку устанавливают тройник, а также второй кран – в этом случае перед тем, как снять расширительный бак, его можно опустошить в подставленную емкость.

Подвешивая расширитель вниз головой, при неисправности мебраны узел выйдет из строя сразу

Как правильно ориентировать мембранный расширительный бак в пространстве? Резервуар устанавливают воздушной камерой вверх или вниз, располагают емкость «на боку». С точки зрения эксплуатационных характеристик это не имеет особого значения, так как в любом случае устройство будет исправно выполнять свои функции.

Однако стоит учесть такой момент: если воздушный отсек располагается снизу, то подача теплоносителя осуществляется сверху, и пузырьки растворенного в нем воздуха будут подниматься в трубопровод и удаляться при помощи воздушного крана. В противном случае в «водяном» отсеке мембранного бака со временем сформируется воздушный пузырь.

В свою очередь, при расположении бака воздушной камерой вверх продлевается срок его службы. Со временем, от постоянного контакта с горячей водой, полимерная мембрана теряет герметичность, в ней появляются трещины. Если воздушная камера расположена внизу, то вода сразу начинает просачиваться в воздушный отсек, что быстро выведет расширительный бак из строя, при этом воздух будет проникать в теплоноситель. При расположении воздушной камеры сверху, диффузия воды через трещины происходит во много раз медленнее, и устройство способно проработать значительно дольше.

Полезные советы:

Если рядом с расширительным бачком и вентилем, благодаря которому происходит подпитка отопительной системы из водопровода, смонтировать манометр, он позволит контролировать давление в системе, чтобы вовремя стравить излишки, если золотник предохранительного клапана залип и не срабатывает автоматически.
Часто повторяющийся сброс клапаном давления свидетельствует о том, что емкость расширительного бачка выбрана неправильно. Вместо того чтобы менять его на более вместительный резервуар, достаточно параллельно подсоединить второй бак.
Замена имеющегося расширительного бака на более объемный или подсоединение второго также потребуется, если воду в системе решено заменить антифризом. Это связано с тем, что незамерзающие теплоносители отличаются более высоким коэффициентом температурного расширения.

Если отсутствует манометр, следует контур расширительной ёмкости снабдить группой безопасности

Настройка

Перед подключением резервуара и заполнением его теплоносителем, требуется проверить уровень давления в воздушной камере емкости – оно должно соответствовать давлению в системе отопления. С этой целью следует снять или отвинтить пластиковую заглушку, которая закрывает золотник (аналогичный тем, что устанавливаются в автомобильные камеры). При помощи манометра необходимо измерить давление и подогнать его под показатели отопительной системы. Для этого подкачивается насосом воздух или наоборот, стравливается путем нажатия на шток золотника.

После окончания настройки следует открыть кран и заполнить теплоносителем всю систему. Затем запускается котельный агрегат.

Этап настройки не требуется, если заводское давление в воздушном отсеке расширительного бака соответствует необходимым параметрам. Производители некоторых марок оборудования указывают на упаковке уровень давления в резервуаре, что дает возможность подобрать при покупке вариант, который будет являться оптимальным.

Заключение

Правильно установить расширительный бак, подготовить настраиваемый мембранный резервуар к работе можно самостоятельно, без помощи специалиста. Полученный опыт в дальнейшем может пригодиться, если потребуется оперативно установить источник проблем, связанных со снижением или скачками давления в системе, из-за которых гаснет пламя горелки. В таких случаях рекомендуется в первую очередь тщательно осмотреть систему на наличие протечек теплоносителя и измерить давление в воздушной камере мембранного резервуара.

Видео по теме:

Подключение расширительного бачка

Место для монтажа такого бака выбирают там, где забор избыточного теплоносителя будет максимально эффективным.

Выясняя, как правильно установить расширительный бак в открытую систему отопления, нужно обратить внимание на три важных момента:

выбрать самую высокую точку контура;
поместить бак непосредственно над котлом отопления, чтобы их можно было соединить вертикальной трубой;
обеспечить перелив на случай аварии.

Требования объясняются особенностями функционирования самотечных систем отопления. Горячий теплоноситель перемещается от котла по трубам и достигает расширительного бака, потеряв значительную часть тепловой энергии.

Открытый расширительный бак нужно ставить в самой высокой точке отопительного контура, а также непосредственно над котлом отопления

Остывшая вода естественным образом перетекает по трубам в теплообменник для нового нагрева. Расположение бака в наиболее высокой точке позволяет удалять из теплоносителя пузырьки воздуха, попавшие в систему.

Рассчитать вместительность бака для открытой системы просто. Измеряют общий объем теплоносителя в контуре, 10% от этого показателя составит искомую цифру. Чаще всего расширительный резервуар устанавливают на чердаке.

Это особенно удобно, если нужна большая емкость, ведь для нормальной работы самотечной системы может понадобиться значительное количество теплоносителя. А расширительный бак малого размера можно поставить даже на кухне под потолком, если это позволяет правильным образом связать его с отопительным котлом.

Если расширительный бак установлен на неотапливаемом чердаке, его следует утеплить, чтобы максимально сохранить тепловую энергию в доме

Если же устройство пришлось поставить на чердаке, нужно позаботиться о его утеплении

Это особенно важно, если чердак не отапливается. Хотя теплоноситель и поступает в бак уже остывшим, не стоит пренебрегать возможностью сохранить часть тепловой энергии

В дальнейшем для нагрева понадобится меньше времени и топлива, что заметно сократит расходы на отопление.

Для подключения расширительного бака и перелива нужно провести в котельную две трубы. Перелив обычно подключают к канализации, но иногда владельцы дома решают просто вывести трубу наружу, аварийный сброс производится наружу.

Конфигурация расширительного бака может быть любой, такие устройства изготавливают из листового железа, пластиковых баков и других материалов, которые хорошо переносят нагрев

После того, как место для установки расширительного бачка выбрано и рассчитан его объем, нужно найти и установить подходящую емкость. Небольшие баки крепят на стене с помощью кронштейнов или хомутов.

Вместительные емкости нужно устанавливать на полу. Герметично закрывать такой бак не нужно, но крышка все же понадобится. Она необходима, чтобы защитить теплоноситель от мусора.

Часть воды из открытой системы испаряется, потерянный объем необходимо восполнять. Теплоноситель обычно доливают в открытый контур именно через расширительный бак.

Этот момент нужно учесть при выборе места для монтажа устройства. Не всегда удобно носить воду ведром на чердак. Проще заранее предусмотреть установку подающей трубы, которая ведет к расширительному баку.

Советы по выбору оптимально подходящего бака

При выборе гидробаков руководствуются следующими соображениями:

Гидроаккумулятор со сменной оболочкой баллонного типа имеет ряд преимуществ перед изделиями со встроенной диафрагмой – позволяет менять баллон, что выгодно из-за не слишком высокого срока службы изделий из натуральных материалов. К тому же вода в баллонных баках не контактирует с его стенками – это снижает требования к коррозионной стойкости металлического резервуара.
Съемный фланец лучше подобрать из прочной нержавейки, имеющей высокий срок службы.
Необходимый объем гидроаккумулятора определяют по приведенным выше формулам, чтобы избежать расчетов, можно воспользоваться готовыми таблицами.
Материал баллона в системах забора питьевой воды выбирают из экологически чистой пищевой резины, лучше всего данным требованиям подходит бутил.
При покупке рассматривают производителей с учетом оптимального соотношения цены и качества, одними из лучших считаются гидроаккумуляторы Zilmet (холдинговая компания со штаб-квартирой в Италии), Reflex (Германия), понятно, что в качественных показателях им уступают агрегаты Джилекс и Wester российского производства, Аквасистем российской сборки из итальянских комплектующих.

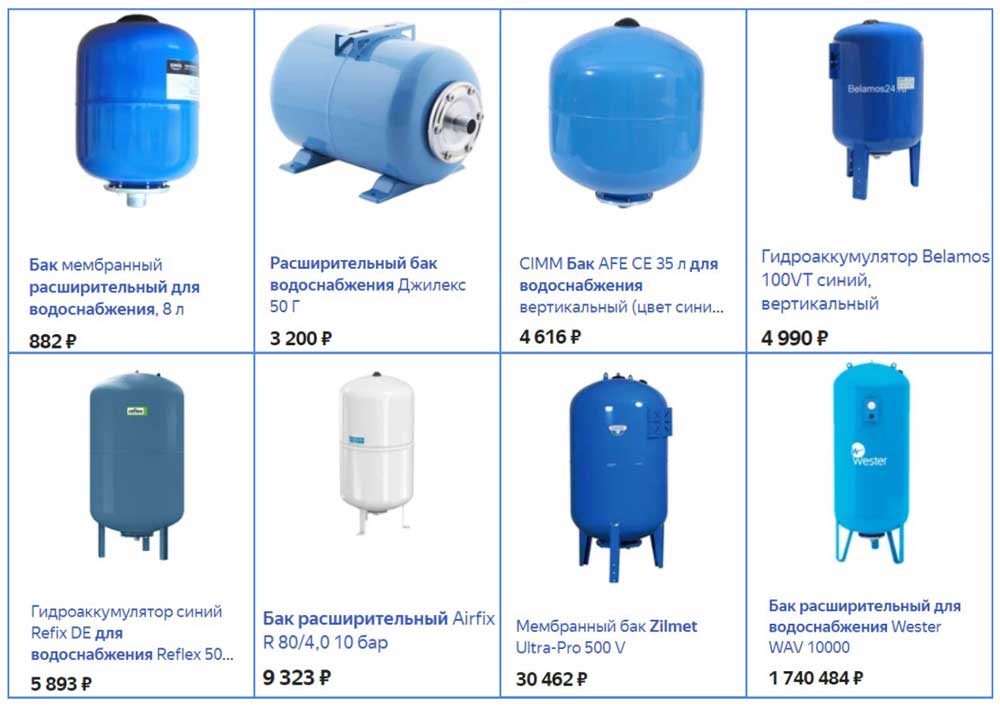

Рис. 15 Стоимость популярных моделей гидроаккумуляторов 2020 г

Гидроаккумулятор – один из важнейших узлов в системе автономного водоснабжения, от физических параметров, конструкции и материалов изготовления которого во многом зависит ее функционирование. Чтобы выбрать подходящий агрегат, определяют его необходимый объем по несложным формулам или таблицам, далее подбирают модель из ряда брендов отечественного и зарубежного производства по оптимальному соотношению цены и качества, рассматривая материалы изготовления и руководствуясь отзывами, советами специалистов.

Где устанавливается расширительный бак на отопление

Место установки бачка зависит от типа системы отопления и назначения самого резервуара. Вопрос не в том, для чего нужен расширительный бак, а в каком месте он должен скомпенсировать расширение воды. То есть, в тепловой сети частного дома может стоять не один такой сосуд, а несколько. Вот перечень функций, что возлагаются на баки, установленные в разных местах:

компенсация теплового расширения воды в системах отопления открытого типа;
то же, для систем закрытого типа;
служить дополнением к штатному расширительному баку газового котла;
воспринимать увеличивающийся объем воды в сети горячего водоснабжения.

Резервуар открытого типа, где теплоноситель контактирует с атмосферным воздухом, – это визитная карточка открытой системы отопления. В этом случае монтаж расширительного бака выполняется в самой высокой точке тепловой сети частного дома. Зачастую такие системы делаются самотечными с увеличенными диаметрами трубопроводов и большим количеством теплоносителя. Вместительность бака должна быть соответствующей и составлять около 10% от общего объема воды. Куда, как не на чердак, ставить такой габаритный резервуар.

Для справки. В одноэтажных домах старой постройки нередко можно увидеть небольшие расширительные бачки для открытой системы отопления, установленные на кухне рядом с напольным газовым котлом. Так тоже правильно, находящуюся под потолком емкость проще контролировать. Правда, это не слишком хорошо выглядит в интерьере. Мягко говоря.

Альтернативные самодельные баки

Отопительные системы закрытого типа отличаются тем, что мембранный расширительный бак для воды можно поставить где угодно. Но все же оптимальный вариант монтажа – в помещении котельной, рядом с остальным оборудованием. Другое место, где иногда приходится устанавливать закрытый расширительный бачок для отопления – это кухня в небольшом доме, поскольку там размещен сам источник тепла.

О дополнительных емкостях

Следуя новым веяниям, многие производители комплектуют свои теплогенераторы встроенными резервуарами, воспринимающими возрастающий при нагреве объем теплоносителя. Эти сосуды не могут соответствовать всем существующим отопительным схемам, иногда их вместительности не хватает. Чтобы давление теплоносителя при нагревании находилось в пределах нормы, в соответствии с расчетом ставится дополнительный расширительный бак для настенного котла.

К примеру, вы переделали открытую самотечную систему в закрытую без замены магистралей. Новый отопительный агрегат подобрали по тепловой нагрузке. Какая бы ни была в нем емкость, на такое количество воды ее не хватит. Другой пример – отопление теплыми полами во всех помещениях двух – или трехэтажного дома плюс радиаторная сеть. Здесь объем теплоносителя тоже выйдет внушительный, маленький бачок не справится с его увеличением и давление может сильно вырасти. Оттого и нужен второй расширительный бак для котла.

Примечание. Второй резервуар в помощь котловому – это тоже закрытая мембранная емкость, размещается в помещении топочной.

Когда горячее водоснабжение дома обеспечивает бойлер косвенного нагрева, то тоже возникает вопрос – куда деваться расширяющейся при нагреве воде. Один из вариантов – поставить сбросной клапан, как это делается на электрических водонагревателях. Но бойлер косвенного нагрева куда больше в размерах и через клапан он станет терять слишком много горячей воды. Куда как правильнее подобрать и установить расширительный бак для бойлера.

Для справки. В буферных емкостях (теплоаккумуляторах) некоторых производителей также предусмотрена возможность подключения компенсирующего бачка. Более того, специалисты рекомендуют ставить его даже на электрические бойлеры большой вместительности, что и показано на видео:

Как правильно поставить бак

При монтаже открытого резервуара в чердачном помещении следует соблюдать ряд правил:

Емкость должна стоять прямо над котлом и соединяться с ним вертикальным стояком подающей магистрали.
Корпус изделия надо тщательно утеплить, дабы впустую не терять тепло на обогрев холодного чердака.
Обязательно организовать аварийный перелив, чтобы в нештатной ситуации горячая вода не залила потолок.
Чтобы упростить контроль уровня и подпитку, рекомендуется вывести в котельную 2 дополнительных трубопровода, как это показано на схеме подключения бака:

Примечание. Трубу аварийного перелива принято направлять в канализационную сеть. Но некоторые домовладельцы с целью упростить задачу выводят ее через кровлю прямиком на улицу.

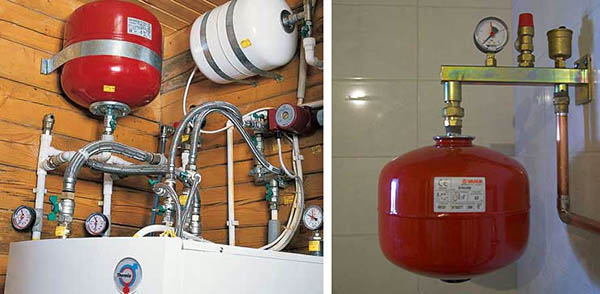

Установка расширительного бака мембранного типа тоже имеет свои особенности. Учитывая то, как работает данное изделие, его можно ставить вертикально либо горизонтально в любом положении. Малые емкости принято крепить к стене хомутом либо подвешивать к специальному кронштейну, большие – просто ставить на пол. Тут есть один момент: работоспособность мембранного бачка не зависит от его ориентации в пространстве, что нельзя сказать о сроке службы.

Сосуд с закрытого типа прослужит дольше, если его смонтировать вертикально воздушной камерой кверху. Дело в том, что рано или поздно мембрана исчерпает свой ресурс, отчего в ней появятся трещины. Внутреннее устройство бака таково, что при горизонтальном расположении воздух со своей половины станет через трещины быстро проникать в теплоноситель, а тот – занимать его место. Придется срочно ставить новый расширительный бак на отопление. Тот же результат быстро проявится, когда емкость висит на кронштейне «вниз головой».

В нормальном вертикальном положении воздух из верхней части не станет торопиться проникать через трещины в нижнюю, как и теплоноситель неохотно пойдет вверх. Пока размеры и количество трещин не возрастет до критичного уровня, отопление будет исправно работать. Этот процесс иногда занимает длительное время, неполадку вы заметите далеко не сразу. Но как бы вы ни размещали сосуд, стоит придерживаться следующих рекомендаций:

Изделие надо располагать в котельной таким образом, чтобы его было удобно обслуживать. Не устанавливайте напольные аппараты вплотную к стене.
При настенном монтаже расширительного бака системы отопления не ставьте его слишком высоко, чтобы при обслуживании не пришлось дотягиваться до отсекающего крана или воздушного золотника.
Нагрузка от подводящих трубопроводов и отсекающей арматуры не должна ложиться на патрубок бачка. Крепите трубы вместе с кранами отдельно, это облегчит замену резервуара в случае поломки.
Не допускается прокладывать подводящую трубу по полу через проход или подвешивать на высоте головы.

Как можно красиво разместить оборудование в котельной

Закрытые расширительные баки

Закрытый мембранный расширительный бак системы отопления для конструкций, обеспечивающих теплоснабжение, представляет собой металлическую закрытую емкость, имеющую овальную или шарообразную форму. Внутри устройства располагаются две камеры, разграниченные герметичной мембраной. Одна из них предназначается для жидкого теплоносителя, вторая является воздушной – в ней имеется клапан, в функции которого входит поддержание в камере давления на нужном уровне.

Когда первая камера заполняется носителем тепла, мембрана начинает прогибаться и тем самым в воздушной части бака создается избыточное давление. Когда данный параметр достигает определенного уровня, клапан приоткрывается и воздух покидает камеру. Расширительные устройства мембранного типа выпускают в двух конструкционных решениях:

в несменном варианте — с диафрагменной мембраной;
в сменном варианте — баки фланцевого типа.

Расширительные бачки диафрагменного типа состоят из двух частей корпуса, который изготавливают из углеродистой стали методом глубокой холодной штамповки. По периметру двух камер в процессе сборки закрепляют мембрану. Изнутри поверхность бака покрыта влагостойкой эпоксидной краской, а снаружи – эмалью, часто красного цвета.

Изначально вторая часть закрытого расширительного устройства заполнена воздухом таким образом, что он полностью на 100% занимает его объем. В процессе нагрева теплоносителя его излишки поступают в жидкостную камеру, а воздушная часть в это время сжимается. В ней возрастает давление, регулирующее объем жидкости в системе теплоснабжения. Некоторые производители заполняют воздушную камеру азотом под давлением, которое равно давлению воды в отопительной системе.

Фланцевого типа мембранный бак оснащают сменной мембраной, горловину которой закрепляют к конструкции отопления при помощи сланца с патрубком. У такого расширительного устройства отсутствует соприкосновение теплоносителя с внутренними стенками, поскольку жидкость поступает только в мембрану. По этой причине нет смысла использовать особое покрытие для внутренней части. При необходимости мембрану можно сменить на новое изделие.

Монтировать расширительный бачок такого типа удобно – его разрешается устанавливать в непосредственной близости от нагревательного котла (современные небольшие по мощности агрегаты выпускают, в том числе, с встроенными расширительными устройствами). Расширительные баки закрытого типа обладают следующими достоинствами:

теплоноситель в них не контактирует с воздухом. В результате жидкость из них не испаряется, а трубы и радиаторы не окисляются;
вероятность перелива воды через край устройства приближается к нулю (если установлен расширительный бачок для отопления открытого типа это происходит довольно часто);
удобный монтаж практически в любом месте (за исключением трубопровода сразу за насосом);
низкая вероятность образования воздушных пробок;
безопасность при эксплуатации и надежность в работе при небольших финансовых расходах.

При расчете бака нужно учитывать ряд моментов:

объем устройства зависит от емкости отопительной системы;
когда для теплоснабжения требуется высокая температура, устанавливают изделие большего объема;
чем меньше разница в высоте между местом монтажа бака и наивысшей точкой системы, тем меньшей емкости бак можно использовать.

Посмотрите видео расчета расширительного бака системы отопления:

Выводы и полезное видео по теме

Ролик #1. Все о расширительных баках — классификация, предназначение, регулировка и признаки неполадок:

Ролик #2. Неправильная работа насосной станции часто связана с неисправностями гидроаккумулятора:

Ролик #3. Нюансы выбора гидробаков для водоснабжения:

Еще на этапе планирования и разработки водопроводной системы необходимо продумать все принципиально важные моменты и просчитать все параметры. Если нет уверенности в непогрешимости своих расчетов и правильном выборе гидробака для водоснабжения, лучше обратиться к специалистам.

Большинство фирм, реализующих профессиональное оборудование, предоставляют консультации или даже проводят расчеты бесплатно. Это поможет избежать ошибок и лишних трат.

Мы ждем ваши комментарии с рассказами о собственном опыте в использовании расширительного бака, с вопросами, возникшими в ходе ознакомления с представленной информацией. Нам интересны ваши замечания и вероятные предложения. Прокомментировать материал можно в расположенном ниже блоке.
