Как утеплить пол без использования электрических подогревательных систем

Монтаж теплого пола без стяжки

Так как водяной пол в квартире обеспечивает оптимальную температуру, к его установке стоит подойти с наибольшим вниманием. Если планируется использовать полистирольную систему, то поверх утеплительного контура нужно установить плиту ГВЛ

При установке пола деревянным способом под паркет или линолеум также устанавливается плита ГВЛ.

После отведения труб устанавливают допоборудование — терморегулятор и регулятор давления.

При монтаже теплых полов иногда совершаются ошибки, которых лучше избегать. Приведем некоторые из них:

Считается, что измерение конструкции до и после установки — не такой важный этап, и его можно с легкой душой пропустить. На самом деле, замеры иногда позволяют обнаружить серьезные нарушения, которые, если не устранить вовремя, в дальнейшем неизбежно приведут к поломке или усиленному потреблению энергии

Важно рассчитать и давление на пол.
Любому владельцу квартиры или дома хочется скорее завершить ремонт и начать использовать полезное приобретение. Стоит от этого предостеречь: спешка при укладке пола вредна

Чтобы конструкция исправно работала, все ее элементы должны «схватиться». Для этого может понадобиться несколько дней. Включение нагрева на этом этапе только повредит.
Датчики температуры устанавливать глубоко в конструкцию не нужно, так как они периодически выходят из строя и требуют замены. Но после того как вся конструкция смонтирована, извлечь его и проверить исправность системы будет сложно.

Основная ошибка, которую допускают владельцы квартиры при установке теплого пола — желание сэкономить. Экономия в данном случае неуместна, так как хорошие материалы могут обойтись недешево. Но лучше потратить больше денег на качественный материал, чем потом тратить много времени и средств на ремонт.

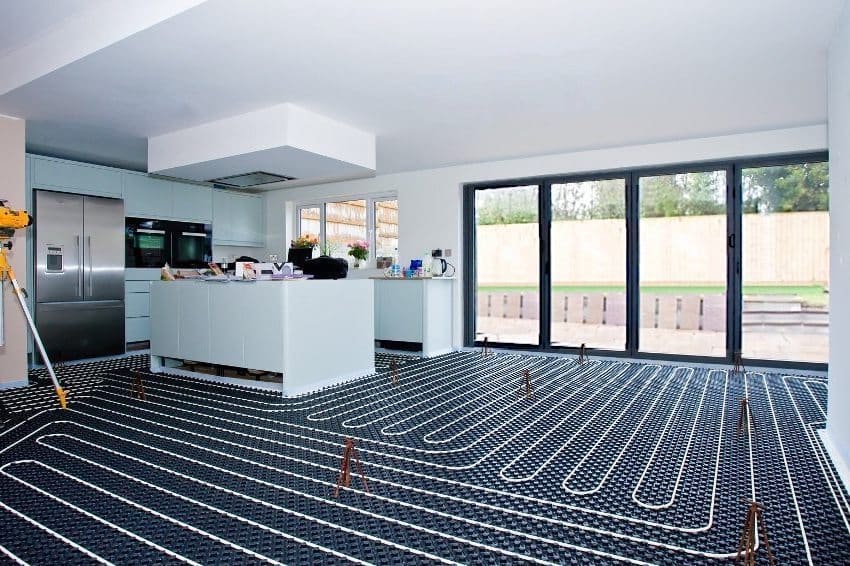

Технология монтажа теплого водяного пола с применением плит из полистирола

Технологии укладки гладких полистирольных матов и плит с бобышками схожи. Различия заключаются лишь в дополнительном этапе – вырезании пазов на поверхности гладкой плиты.

Этапы монтажа теплого водяного пола:

Настильная схема устройства теплого пола

Поверхность чернового пола очищается от пыли и мусора;
Проверяется степень перепада уровня пола (должна быть в пределах до 2 мм на каждые 2 м2) – если уклон превышает норму, следует выполнить тонкую стяжку;
Для гидроизоляции на основании расстилается плотная полиэтиленовая пленка. Ее толщина должна быть не менее 200 мкр. Полотна следует разместить внахлест, с запасом до 10 см. Все стыки нужно зафиксировать с помощью скотча;
Раскладка демпферной ленты вдоль всех стен помещения. Ее назначение – компенсировать линейное расширение конструкции во время тепловых нагрузок.
Впритык к стенам укладываются маты, которые скрепляются между собой замковой системой;
Для более прочной фиксации можно стыки обработать клеем;
Осуществляется разметка для укладки труб. Они могут располагаться змейкой или спиралью. Наиболее распространенный вариант – змейка, но при этом следует помнить, что нельзя использовать один водяной контур для смежных комнат. А если помещение большое, то следует сделать два контура, по одному на каждые 40 м2;
В подготовленные пазы или по разметке, между бобышками укладываются металлические пластины;
Нагревательные трубы нужно поместить в пазы металлических пластин. На изгибах, где труба выходит за рамки пластины и размещается в полистирольном мате, следует сделать полиэтиленовую подложку, чтобы выровнять всю систему;
После прокладки труб вся система застилается полиэтиленовой пленкой, а для лучшей гидроизоляции полотна располагаются внахлест и скрепляются скотчем;
Последний слой пирога – листы ГВЛ, их следует уложить в два слоя, в шахматном порядке, для фиксации, стыки смазываются клеем ПВА. Между собой листы скрепляются саморезами. Оптимальной считается толщина этого слоя, равная 1 см.

Монтаж теплого пола

Заливку стяжки под водяной контур следует производить на слой гидроизоляции

Помимо правильно выбранного материала понадобится также соблюдать определенные правила во время работы. К тому же необходимо придерживаться порядка выполнения работы, установленного производителем:

Во время работы учитывайте, что отклонение от плоскости не должно превышать 2 мм. Порог водяного пола необходимо начинать с заливки стяжки. Перед этим укладывают гидроизоляцию. Затем, на изоляционный материал производят заливку стяжки и растягивают ее по маякам.
После высыхания кладут теплоизоляцию. В качестве материала лучше всего применить полистирол. Чтобы улучшить подогрев, сверху стелют слой фольги.
Затем переходят к армирующему слою. Его применяют для укрепления стяжки и в качестве основания для установки водяного контура. Чаше всего использую ячейку 15 на 15 см. При желании можно воспользоваться специальными матами, чтобы избежать армирования.
Установка водяного контура. Необходимо использовать специальные пластины и фиксаторы в виде защелок. Также нужно учитывать предельную длину контура и углы поворота.
Процедура повторного нанесения стяжки. Для создания смеси нужно применять специальные добавки, разработанные для водяных поверхностей. Если применить готовую продукцию, можно уменьшить время высыхания раствора.
Создание подложки. Напольный ламинат стелется на заранее подготовленное покрытие. Этот слой позволит избежать неровностей, которые могут появиться во время работы. Толщина подложки может варьироваться от 2 до 5 мм. Выбор также напрямую зависит от способа установки покрытия. Так, если ламинат будет клеиться на стыках, лучше выбрать минимальную толщину.
Монтаж ламината. Подробная инструкция указана в каждой упаковке с материалом. Там подробно изложен каждый шаг, поэтому никаких осложнений возникнуть не должно.

Рекомендуем воспользоваться помощью профессиональной строительной бригады. Хоть монтаж ламината и выглядит простым, существуют определенные нюансы, которые новички зачастую не учитывают. Из-за этого могут появиться скрипы во время ходьбы или конструкция может дать усадку.

Схема установки теплого пола выглядит следующим образом.

Опасность появления трещин

При использовании традиционного мокрого вида стяжки очень важно не допустить возникновения трещин. Их появление может привести ко многим негативным последствиям:

станет невозможным равномерное прогревание помещения, что сведет на нет достоинства современной системы отопления;
неравномерное прогревание участков пола приведет к перегреву отдельных тепловых элементов и последующего их выхода из строя;
может пострадать финишное напольное покрытие.

Для профилактики возникновения трещин при изготовлении стяжки своими руками необходимо:

правильно соблюдать пропорции раствора, а также режим сушки;
использовать пластификаторы для повышения эластичности состава;

укрепить конструкцию арматурой или армирующей сеткой;
установить демпфер между стеной и стяжкой.

В качестве демпфера может использоваться демпферная лента или пенопласт низкой плотности. Основная его задача – компенсировать расширение и сжатие материала в результате изменения температуры.

Сухой теплый пол своими руками

Зная «рукастость» большей части населения, можно предположить, что многие захотят сделать (и сделают) подобные системы сами. В этом ничего сложного нет, если и могут возникнуть сложности, то с формованием металлических распределительных систем, да и то не у всех. Времени на изготовление деревянного водяного пола уходит больше, чем при использовании готовых модулей, зато система получается не столь дорогой.

Итак, для самостоятельного изготовления деревянной системы водяного пола можно использовать:

ошкуренную обрезную доску;
ламинированные и неламинированная ДСП и МДФ толщиной от 22 мм;
влагостойкую фанеру от 20 мм.

Все материалы, содержащие клей, берутся с классом эмиссии E1 или E0, т.е. с минимальными выделениями вредных веществ. Они большую часть времени будут нагретыми, потому должны быть максимально безопасными. Высокие требования предъявляются и к влажности: не выше 10%. В противном случае при высыхании планки может покоробить.

Далее, нужно листовые материалы нарезать на полосы в зависимости от шага укладки:

шаг укладки 150 мм, ширина доски или планки — 130 мм;
шаг 200 мм, доска и планка — 180 мм;
шаг 250 мм, доска и планка — 230 мм и т.д.

После того, как по периметру раскатали и закрепили демпферную ленту (можно разложить разрезанный на полосы по 10 см листовой пенополистирол или пенопласт), можно начинать монтаж реек/планок. Укладываете так, чтобы зазоры повторяли выбранную схему укладки труб, расстояние между соседними планками ровно 20 мм. В тех местах, где есть повороты, рейки скругляют.

После завершения сборки системы из планок, в пазы вставляют металлические пластины. Ими должно быть покрыто 80% площади. В пазы пластин раскладывается труба. Желательно использовать полиэтилен PEX или PE-RT. Поверху труб укладывается пленка плотностью до 200 мкм, а на нее обычно лист ГВЛВ (гипсоволокнистый лист влагостойкий). Его толщина — 10 мм. Этого достаточно под любое финишное покрытие кроме керамической плитки. Для нее понадобится еще один слой ГВЛП (гипсоволокнистые листы повышенной прочности), сверху на который на тонкий слой специального клея для теплых полов кладут плитку

Крепят ГВЛ к лагам саморезами (осторожно — не повредите трубы)

С устройством полистирольной системы все и проще, и сложнее одновременно: в достаточно толстых плитах (толщину выбираете в зависимости от необходимой степени утепления от 20 мм), плотностью от 35 кг/м3, при помощи термоножа вырезаются канавки, которые будут повторять схему вашей укладки труб. Чтобы не ошибиться, можно плиты разложить на полу, перенести схему (обрисовать маркером) и затем по разметке вырезать. Порядок укладки и слои «пирога» повторяют деревянную систему, только полистирол обязательно укладывается на ровное основание. Это может быть ровный деревянный пол или закрепленные на лагах плиты ДВП, фанеры и т.д.

Водяной теплый пол под ламинат

Теплые полы все чаще появляются в новых домах, квартирах и становятся такой же необходимой системой отопления наряду с радиаторным. Более того, теплые полы могут полностью заменить традиционную систему отопления. Они эффективнее обогревают пространство, создают комфортный микроклимат в помещение и благотворно влияют на здоровье человека.

В данной статье мы приведем самый экономичный вариант водяного теплого пола, на который можно уложить ламинат. Сделан он без заливки бетонной стяжки, что заметно облегчает работу.

Этот способ отлично подходит для каркасного дома, где многие не понимают, как сделать водяные теплые полы. Он так же подойдет и для квартир с индивидуальным отопление

Затраты на обустройство данного водяного пола будут минимальными, а уложить его можно самостоятельно, своими руками, из обычных строительных материалов которые продаются в каждом магазине.

Необходимые материалы

Так как этот вариант водяного теплого пола проектировался для каркасного дома, а финишным покрытием послужил ламинат, то подбор материалов мы начнем с чернового настила.

Для этого понадобятся обрезные доски. Как правило, используют доску толщиной 50 мм. Можно использовать и шпунтованные, но тогда затраты на материал существенно возрастут.

По своему усмотрению вы можете уложить и другие материалы, например фанеру, ДСП или плиты Green Board.

Так же придется купить обрезные доски толщиной 20 мм. Такая толщина обусловлена диаметром металлопластиковых труб. В нашем случает их диаметр составляет 16 мм. Если диаметр будет больше, то и толщина доски увеличится.

Доски должны быть высушены и самое главное, иметь одну толщину. Все дело в том, что на них будет лежать ламинат, а перепад высоте для ламина не должен превышать 2 мм.

Далее понадобятся сам нагревательный элемент водяных теплых полов.

В качестве дешевого варианта отлично подойдут металлопластиковые трубы диаметром 16 мм. Они отлично гнутся, а их длина практически не ограничена, так что соединений в этой системе будет минимально.

Продаются и более дорогие трубы сделанные из сшитого полиэтилена. Другое их название PEX трубы.

Еще для нашего водяного теплого пола потребуется фольга. Она будет равномерно распределять тепло от труб по поверхности. Фольгу нужно брать толщиной 50 мкм и более.

Для более удобной регулировки температуры используют термостатический клапан. Он так же уменьшает или увеличивает поток воды в трубе, но в автоматическом режиме.

Таким образом нам потребуются следующие материалы:

Доски чернового пола толщиной 50 мм,
Обрезные доски толщиной 20 мм,
Металлопластиковая труба D16,
Фольга 50 мкм,
Вентиль.

После покупки и подготовки материалов можно приступить непосредственно к укладки водяных теплых полов и настилу ламината.

Поэтапно рассмотрим весь процесс и дадим необходимы комментарии.

1. Самым первым этапом является укладка чернового пола. Здесь достаточно все просто. Черновые доски в каркасном доме укладываются перпендикулярно на лаги и фиксируются саморезами.

Предварительно один край доски делают полукруглым, для заворота металлопластиковой трубы.

Эти доски крепят к черновому основанию перпендикулярно через каждые 20 мм. Таким образом создаются пазы для последующей укладки труб.

Ее нарезают на полосы шириной равной двум расстояниям между трубами и аккуратно вставляют в пазы образованные досками.

Фольга нужна для распределения тепла и равномерного обогрева поверхности.

6. Завершающим этапом будет укладка ламината

Перед тем как это сделать важно, чтобы система водяных теплых полов поработала пару дней и вы были уверены в ее надежности

Таким образом без больших вложений можно получить отапливаемые теплые полы, которые по своим характеристиками ничуть не уступают фабричным.

Для тех, кто сомневается в данной конструкции нужно сказать, что она достаточно проста и ломаться здесь практически нечему.

Водяной пол под ламинат

В данной статье мы расскажем, как правильно провести эту процедуру самостоятельно и рассмотрим преимущества использования водяного покрытия.

Особенности укладки под ламинат

Укладка водяного пола под ламинат имеет свои недостатки. Это связано с определенными свойствами материала:

Деформация. Дело в том, что ламинат может деформироваться из-за смены температуры. Во избежание этого необходимо выбирать соответствующее покрытие. Так, для водяного пола нужен влагоустойчивый и защищенный от механического воздействия ламинат. Марка покрытия не должна быть меньше 32-х, а тепловое сопротивление не должно превышать показатель 0,15 м² K/Вт. Таким образом, вы обеспечите высокий срок эксплуатации покрытия.

Таким образом, водяные теплые полы под ламинат являются допустимым решением, однако понадобится выбрать качественный материал и соблюдать определенные правила во время работы и эксплуатации.

Учитывайте, что в инструкциях указано, для какого типа нагрева можно использовать ламинат. Для водяного пола нельзя применять покрытие, разработанное для электрического подогрева.

Эффективность нагревания водяного пола

Использовать ламинат для поддержания температуры в помещении – не самый хороший выбор. В случае ошибки при покупке покрытия вы рискуете не только значительно уменьшить срок эксплуатации, но и нанести вред своему здоровью. Но если все-таки решено использовать ламинат, понадобится соблюдать определенные правила во время работы.

В целом, водяной теплый пол под ламинат способен обеспечить приемлемое отопление всего помещения. Покрытие довольно быстро нагревается и неплохо удерживает температуру. При этом толщина пола небольшая, особенно в сравнении с плиткой.

К тому же при желании вы без труда сможете установить паркетную доску или массив. Средней температуры нагрева около 28 °C будет вполне достаточно для поддержания комфорта в комнате.

Оборудование теплого пола под ламинатом не прощает ошибок, поэтому к установке необходимо относиться крайне серьезно.

Схема установки теплого пола выглядит следующим образом.

Чем заливать водяной пол

Для укладки ламината необходима идеально ровная поверхность.

Способов выравнивания существует достаточно много, однако не все они подходят для теплого пола.

Возможной причиной скрипа во время ходьбы может быть неправильно выровненное основание перед установкой покрытия.

При выборе смеси для заливки поверхности необходимо учитывать следующие нюансы:

Тепловая нагрузка. Цементная смесь во время резкой смены температурного режима может растрескаться и прийти в негодность. Так что для стяжки понадобится использовать специальные добавки – пластификаторы.
Ровное покрытие. Ламинат крайне требователен к поверхности. Многие новички пытаются выровнять основание с помощью клеевых растворов для плитки. Но этот слой со временем отстает от стяжки, что значительно уменьшает срок эксплуатации покрытия.
Теплопроводность. Для приемлемого обогрева помещения цементный раствор должен иметь повышенный показатель теплопроводности. Этот фактор довольно сильно влияет на эффективность применения ламината или паркета.

Все эти нюансы объясняют, почему зачастую рекомендуют использовать уже готовые смеси для укладки ламината. Ведь изготовить такой раствор своими руками, чтобы он соответствовал всем заявленным техническим характеристикам, практически невозможно.

Возможные ошибки при монтаже

Как видите, теплый пол под ламинат на бетонный пол – хоть и не лучшее решение, однако вполне оправданное. Если придерживаться рекомендаций и правил, вы создадите качественное покрытие, которое прослужит долгое время.

Чем заливать водяной пол

При заливке верхнего слоя, добавьте в смесь пластификаторы, предотвращающие растрескивание

Для укладки ламината необходима идеально ровная поверхность.

Способов выравнивания существует достаточно много, однако не все они подходят для теплого пола.

При выборе смеси для заливки поверхности необходимо учитывать следующие нюансы:

Тепловая нагрузка. Цементная смесь во время резкой смены температурного режима может растрескаться и прийти в негодность. Так что для стяжки понадобится использовать специальные добавки – пластификаторы.
Ровное покрытие. Ламинат крайне требователен к поверхности. Многие новички пытаются выровнять основание с помощью клеевых растворов для плитки. Но этот слой со временем отстает от стяжки, что значительно уменьшает срок эксплуатации покрытия.
Теплопроводность. Для приемлемого обогрева помещения цементный раствор должен иметь повышенный показатель теплопроводности. Этот фактор довольно сильно влияет на эффективность применения ламината или паркета.

Теплый пол в плиточный клей

Очень тяжело себе представить выполнение именно стяжки из плиточного клея. И это совершенно верно, так как такой вариант монтажа можно также отнести к числу выполняемых без стяжек. Он характерен при устройстве нагревательных матов на основание.

Процесс монтажа мало чем отличается. Лишь подложка в качестве утеплителя должна быть несколько большей по толщине и выполнена из пенополистирола. Но стоит отметить, что термоматы могут укладываться непосредственно на старое основание, которым может быть бетон, плитка или другой вариант напольного покрытия. Самое главное, чтобы качество соответствовало требованиям.

Как только выполнена укладка нагревательных матов, произведено подключение к электросети, можно наносить плиточный клей. При необходимости разрезания мата отопления на отдельном участке, следует делать так, чтобы не повредить сам кабель. Иначе работоспособность будет нарушена. Плиточный клей в дальнейшем может послужить основой для крепления керамической плитки

Некоторое внимание стоит уделить установке терморегулятора. Здесь при отсутствии личных познаний в области электрики, лучше всего доверить исполнение специалисту

В противном случае можно будет столкнуться со снижением эффективности работы теплого пола.

Надо обратить внимание на то, что производители стараются предоставить потребителям самые лучшие варианты теплого пола, которые могут монтироваться «сухим» способом. Среди кабельных матов принято выделять модель Thermomat TVK-130, выполненную из двужильного кабеля, помещенного в армированную фольгу

Степень теплоотдачи, по сравнению с обычными вариантами, здесь заметно возрастает. Даже теплый пол электрический под ламинат своими руками выполняется очень быстро, без дополнительных слоев поверх нагревательных элементов.

Но все же специальными матами под напольное покрытие как ламинат может похвастаться датская компания Devi. Кроме ламината они подходят под другие деревянные покрытия. Теплые полы под ламинат своими руками получили свое название – Devidry.

Стоит отметить, что в настоящее время даже греющие кабели можно укладывать без стяжки. Здесь также выделилась фирма Devi. Ее система Devicell представляет полистирольные плиты, поверх которых имеются пластины из металла. Именно тут и отмечаются специальные пазы, в которые и производиться укладка греющего кабеля. Укладка выбранного варианта напольного покрытия осуществляется на указанную выше подложку, которая уже подсоединена с электросетью.

Неправильная укладка демпферной ленты.

Напомню, что демпферная лента нужна для того, чтобы компенсировать температурные расширения бетона, которые возникают из-за повышения его температуры. Часто люди забывают крепить ее к стенам или выбирают неправильную ширину ленты. Демпферная лента должна быть выше уровня конечной стяжки на 2-3 см. К стене ленту крепят при помощи дюбель-гвоздей, если она не имеет клейкой стороны. Лента на по всей длине должна одинаково прилегать к стене. Смотрим следующее видео:

На видео показана укладка самоклеющейся ленты, поэтому монтажник не использует дюбель-гвозди. А вот на следующим видео они будут:

Идем дальше!

Альтернатива бетонной конструкции

Альтернативой бетонной стяжке считается многокомпонентная система, позволяющая создать напольное покрытие без участия мокрых процессов. Поэтому данная система также получила название «сухая стяжка», к тому же ее часто укладывают под доску: существует несколько ее вариантов:

Классическая. Подобная стяжка состоит из следующих слоев – гидроизоляция, компенсационная лента, наполнитель, черновое и финишное покрытие. Каждый из этих слоев определяет свои функции в общем обогреве;
Плавающая. Состав ее подобен составу классический сухой стяжки, однако добавляется еще один, самый нижний слой – слой теплоизоляционных материалов. Использование плавающей сухой стяжки способно дополнительно увеличить звукоизоляцию помещения;
Полусухая. От других видов сухой стяжки она отличается минимальным использованием воды в наполнители и отсутствием чернового покрытия, т.к. финишное покрытие наносится сразу на затвердевшую стяжку.

Укладка пола на полистирольную основу

Полистирол – это знакомый всем пенопласт. Он обладает хорошими тепло- и звукоизолирующими свойствами, не гниет и долго сохраняет свои свойства.

Образец укладки пола на полистирольную основу

Полистирольные плиты выпускаются с базовой толщиной 30 мм. Если по расчетам требуется большая толщина, черновой пол предварительно утепляют с помощью дополнительных полистирольных плит.
Если полистирольную основу кладут прямо на черновой пол, его необходимо выровнять, удалить весь мусор, устранить перепады и подвижность основания.
Укладывают полистирольную основу – пластины с пазами, прямые и поворотные, соблюдая план раскладки. Такие пластины выпускают на шаг 150 и 300 мм. Пластины скрепляют между собой с помощью защелкивающегося замка.
Если используются универсальные пластины с бобышками, контур укладки труб может его можно быть более сложным, для удобства разметить маркером.
В пазы укладывают алюминиевые пластины, а в них – трубы в соответствии с планом укладки контура.
Поверх пластин можно укладывать подложку и финишное покрытие – паркет, ламинат. Если в качестве покрытия выбрана плитка, под нее необходимо уложить сухую стяжку – плиты ДСП, фанеру или влагостойкий гипсокартон.

Способы укладки теплопроводящего контура

Перед началом укладки теплого пола необходимо разметить территорию. Этот процесс может существенно облегчить ячеистая подложка.

Наиболее рационально подключать каждую комнату к отдельному теплопроводящему контуру. При этом следует использовать цельный шланг. Это существенно повысит герметичность системы и облегчит ее монтаж.

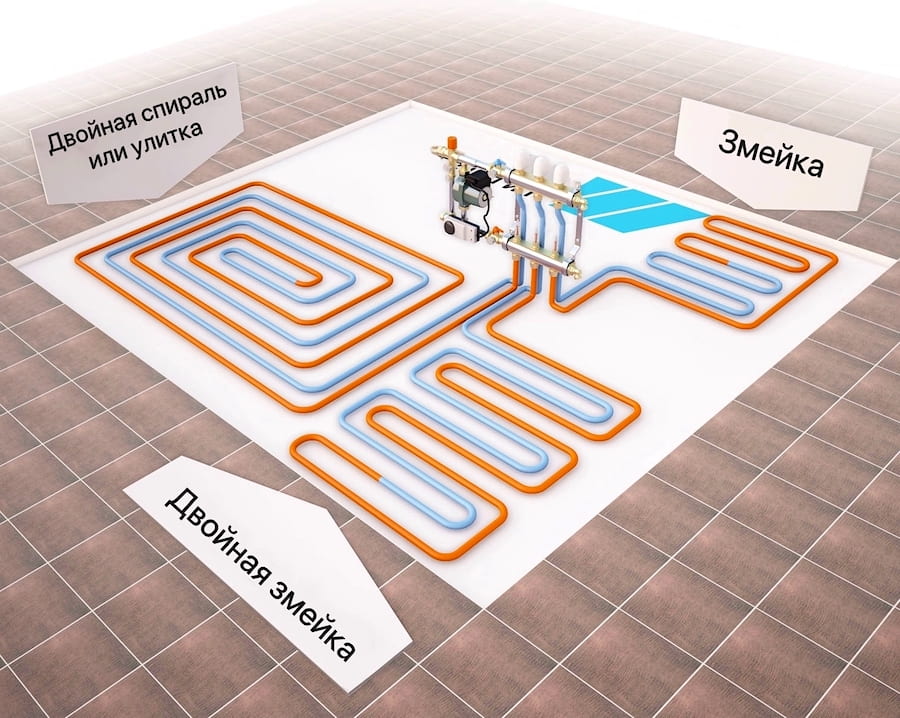

Существует три основных типа укладки труб.

Змейка. Шланг протягивается по краю на всю длину комнаты, а затем поочередно загибается влево и вправо. Этот метод требует наименьшее число материалов, но при этом подходит только для небольших помещений, так как теплоноситель нагревает комнату неравномерно.
Спираль (улитка). Шланг протягивается по спирали к центру комнаты, а затем, таким же образом, возвращается. Материала уходит гораздо больше, однако комната прогревается гораздо равномернее.
Двойная змейка. Способ является оптимальным компромиссом. При этом шланг протягивается змейкой как в одну, так и в другую сторону.

Заключение

Несмотря на множество спорных моментов, теплый пол является хорошим и достаточно доступным альтернативным источником отопления. Некоторые разновидности теплого пола не только увеличивают уровень комфорта, но и позволяют сэкономить денежные средства как на его монтаже так и на оплате коммунальных услуг.

Установка теплого пола достаточно проста и позволит справиться с ней даже непрофессионалам. Данный процесс сопряжен с минимальным уровнем дискомфорта и с лихвой окупается эргономичным и приятным видом, который приобретет комната после ремонта.

Способы монтажа теплого пола без коллектора

Схема монтажа теплого пола без смесительного узла

Понадобятся следующие материалы и устройства:

Трубопровод;
Комплектующие для трубопровода;
Котел;
Трехходовой термостатический клапан;
Узел насоса.

Некоторые пытаются использовать самый простой способ монтажа – врезать систему теплых полов непосредственно в центральное общедомовое отопление. Однако такой подход грозит серьезными поломками трубопровода, т.к. температура для радиаторов намного выше, чем нужна для пола. Также при обнаружении такого «самодельного устройства» надзорными органами, собственнику квартиры грозят серьезные штрафные санкции и предписание полностью демонтировать теплый водяной пол.

Предпочтительны 2 варианта укладки трубопровода без коллектора: улитка и змейка. Причем обе схемы должны состоять из двойного трубопровода: 2 параллельные петли на теплый пол – подающая и обратная.

Плюс «змейки» в том, что можно распределять зоны нагрева. Например, обходить мебель или сантехнику. Преимущество «улитки» — более равномерный нагрев всей площади.

После укладки трубопровода его нужно подключить к котлу. Предварительно необходимо рассчитать мощность насоса. Используется следующая формула:

G =Q Х 0,86/Δt,

где G — производительность системы (л/ч),

Q — мощность системы (Вт),

0,86 — коэффициент преобразования в Ккал/ч,

Δt — перепад температуры «подача-обратка» (°C).

Насос нужен для обеспечения скорости движения теплоносителя по трубам. В зависимости от типа насоса, им можно управлять либо вручную, либо при помощи автоматики. Монтируется устройство на подающий трубопровод. В системе без смесительного узла устройство насоса располагают под котлом. Цепь между трубопроводом с насосом и котлом замыкает трехходовой термостатический клапан.

Чтобы теплый пол работал стабильно без установки смесительного узла, следует выбирать качественный мощный котел. Электрический или газовый – особого значения не имеет. Главное, чтобы мощность устройства была рассчитана конкретно на спроектированный теплый пол. Мастера рекомендуют выбирать модели с наличием насоса.

Реечная деревянная система

Эта конструкция, по которой выполняется сухая стяжка для теплого водяного пола, относится к числу деревянной системы. Опорная роль здесь принадлежит рейкам, изготовленным из досок. Обычная толщина материала – 20 мм, при влажности не более 10%.

Если выбранный шаг труб равняется 15 см, то ширина полос из досок должна составлять 130 мм. При шаге в 200 мм – 180 мм, 300 мм – 280 мм.

Полосы будут использоваться для опорной системы под трубопровод водяного теплого пола. Укладку можно производить также на лаги или старое деревянное основание. Если выполнить лаги, то толщина всей конструкции будет сокращена примерно на 20 мм.

Схема для реечной деревянной системы выглядит следующим образом:

Производится полное очищение поверхности от мусора и при необходимости качественное выравнивание. На каждый погонный метр пола допускается отклонение по высоте на 2 мм.
Полиэтилен служит слоем паро и гидроизоляции сухого метода устройства теплого пола.
В стороне не должна остаться демпферная лента, которая крепится на стены в комнате по периметру.
После распределения деревянных планок по основанию, производят их крепление при помощи саморезов. Укладка должна производиться поперек выставленных лаг или опорных досок. Все должно соответствовать установленному плану по шагу трубопровода. Когда трубы распределены по поверхности, их обкладывают опорными планками. Нельзя забывать про зазор между ними, который должен быть равен 20 мм. Планки по возможности следует закруглить на тех участках, где имеется изгиб трубы водяного теплого пола.
Опорные пластины крепятся при помощи саморезов к планкам из древесины. Равномерное прогревание основания пола будет достигнуто в том случае, когда поверхность будет покрыто планками на 80%.
Для акустической защиты укладывается пленка из полиэтилена по полученной конструкции. Во время нагрева или остывания теплоносителя в трубах не будет появляться постороннего шума.
После этого можно произвести укладку листов ГВЛ желательно в два слоя, скрепить их между собой саморезами. Данный слой послужит основной для дальнейшей укладки напольного покрытия.

Список источников
