Кухонная вытяжка каминного типа, полный монтаж, до этого вытяжки не было, подключение электроплиты

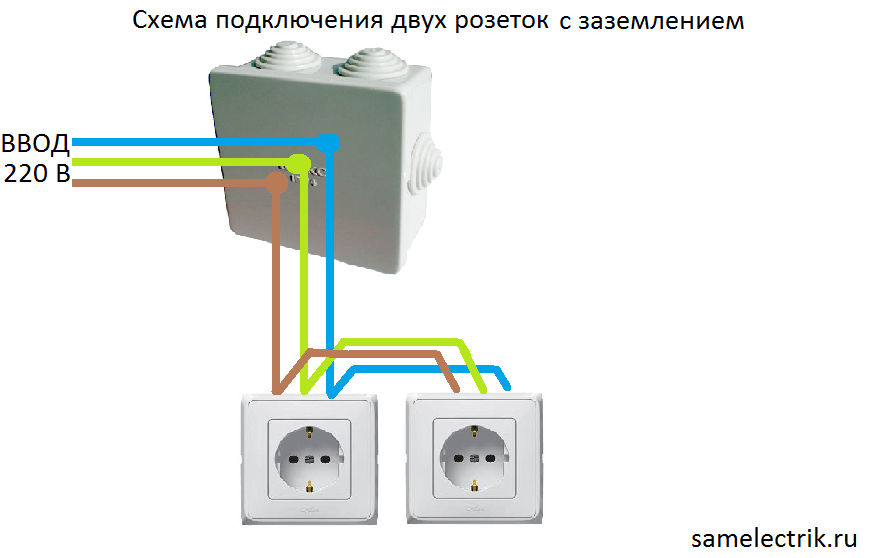

Подсоединение шлейфом

Как правило, мощность кухонной вытяжки не превышает 500 Вт, поэтому если рядом нет розетки, лучше всего подключиться шлейфом. Сделать это достаточно просто – устанавливаете новую розетку вблизи прибора и от ближайшей выводите перемычки, как показано на схеме:

Для шлейфа можете использовать медный провод, сечением 1,5 мм2. Если нет желания штробить стены для прокладки кабеля своими руками, рекомендуем провести открытую электропроводку в кабель-канале. На сегодняшний день существуют аккуратные кабельные короба, которые не испортят интерьер кухни и в то же время помогут решить проблему.

Для жителей старых квартир есть более простой способ провести кабель от одной розетки к другой, при этом, не сильно нарушая отделку стен. Ознакомиться с этим способом вы можете, просмотрев два наглядных видео примера ниже:

Идея подключения встраиваемой кухонной вытяжки

Как протянуть кабель в перегородке

Обращаем ваше внимание на то, что в подключенную шлейфом розетку нельзя подсоединять никаких мощных приборов, только саму вытяжку. В противном случае может возникнуть перегрузка, и если линия не защищена автоматическим выключателем, корпус розетки может расплавиться, в результате чего произойдет короткое замыкание

Будьте предельно внимательны, если решили подключить вытяжку к электричеству таким способом.

Принцип работы электрической вытяжки

Для начала вспомним, для чего необходима вытяжка и как она работает. Назначение любой модели вытяжного оборудования, предназначенного для установки над плитой, — это очистка воздуха от продуктов горения и запаха, который распространяется по всей квартире во время приготовления пищи.

Как известно, при горении природный газ образует немало вредных для здоровья человеческого организма веществ, среди которых большое количество азота, углекислый газ, окись углерода, различные примеси.

Чем быстрее ненужные элементы будут выведены наружу, тем чище и безопаснее будет воздушная среда. В небольшом помещении с малым процентным содержанием кислорода в воздухе человек начинает быстро уставать и чувствовать недомогание.

Электрические вытяжки давно стали незаменимым атрибутом кухонных помещений. Их устанавливают непосредственно над газовой или электрической плитой, некоторые модели оборудуют воздуховодом для вывода продуктов горения наружу

Очистка воздуха происходит двумя способами. Одни модели просто удаляют его из помещения, другие пропускают сквозь очищающие фильтры. Следует понимать, что вытяжка не может производить полноценное вентилирование кухни.

Чтобы воздух стал по-настоящему свежим и здоровым, необходимо наладить и приточную вентиляцию. Простейший вариант доступа воздуха – регулярное проветривание путем открывания окон и форточек.

Какой бывает вытяжка по конструкции

В сети достаточно информации о том, как сделать вытяжку на кухне в квартире. Но не все знают, какие типы устройств бывают и какими особенностями они обладают.

В сети достаточно информации о том, как сделать вытяжку на кухне в квартире

Поэтому перед тем, как идти в магазин бытовой техники и покупать первую попавшуюся вытяжку, следует ознакомиться с типами конструкции.

Стандартная.
Представляет собой плоское устройство, которое можно прикрепить как на стену, так и под навесным шкафчиком. К преимуществам относится небольшой размер, а также встроенная функция рециркуляции воздуха, поэтому это идеальный вариант, если кухня малогабаритная и отсутствует вентиляционная труба. Также такую вытяжку можно приобрести по невысокой цене.
Единственный минус – низкая мощность, что не всегда достаточно для полноценного очищения воздуха.
Купольная.
Напоминает каминную вытяжку. Отличается самой высокой мощностью и производительностью и подходит для большого кухонного помещения как в квартире, так и в собственном доме. Очень часто устанавливают в квартирах-студиях. Вытяжка оснащена множеством функций и усовершенствований таких как электронная панель управления (может быть кнопочной или сенсорной), дисплеем или дополнительным освещением.
К дополнительным функциям может относится автоматическое отключение по таймеру, усиленный рабочий режим.
Более того, вытяжка практически бесшумна. Что касается стоимости, то цена зависит от количества встроенных функций и размеров. Разнообразие моделей позволяет подобрать устройство под любой интерьер.
Телескопическая.
Вытяжки средней мощности и приемлемой ценовой категории. Как правило, они незаметны на кухне и подходят к любому интерьеру, поскольку встраиваются в навесной шкаф. Выдвижная каретка позволяет захватывать большую площадь.

Также существую Т-образные вытяжки, декоративные (стеклянные) и наклонные.

Телескопические кухонные вытяжки встраиваемые в шкаф

Телескопические модели представлены с одним мотором и с двумя. Такие воздухоочистители имеют турбину. Максимальная производительность телескопических вытяжек может достигать 1000 м3/час.

Независимо от производительности любая установка этого типа компактна, а благодаря выдвижной панели можно расширять рабочую площадь. При необходимости створки легко задвигаются на место. Фронтальная панель – эта та часть, которую можно увидеть, все остальное прячется в шкаф. Подсветка также встроенная.

Помимо двух режимов работы, воздухоочистители в своей комплектации имеют два фильтра – угольный и жироулавливающий. Именно они задерживают жир и очищают «отработанный воздух» от копоти и запаха.

Важным параметром установок является уровень шума при работе. Ширина таких воздухоочистителей может быть 500 мм, 60 0мм, 900 мм.

По цветовой гамме ограничений нет. Чаще пользуются успехом модели, у которых корпус сделан из нержавейки. Такие вытяжки за счет возможности замены фильтров, прослужат долго.

Телескопическая вытяжка предполагает регулирование полезной площади устройства

Фильтры меняются довольно часто – 4 раза в год. Это основной недостаток, а также высокая цена. Современные телескопические вытяжки управляются сенсорно или с помощью пульта ДУ.

Для некоторых покупателей важны также дополнительные функции, которые встречаются в более дорогих моделях:

управление с помощью голоса;
яркость света во встроенной подсветке можно регулировать;
в автоматическом режиме может производиться смена режимов работы;
функция включения и выключения вытяжки производится по таймеру;
специальные датчики, которые реагируют на загрязнение фильтров.

При покупке вытяжки необходимо смотреть гарантийный срок. У высококачественных моделей он составляет минимум 3 года. Также рекомендуем прямо в магазине проверить насколько громко она работает.

Режимы отвода воздуха

Как известно, кухонные вытяжки могут функционировать в двух режимах: отвод воздуха или рециркуляция:

Вытяжка с режимом отвода воздуха. В данном случае воздух выводится из помещения в вентиляционную шахту, для чего необходима специальная труба. Из вытяжки вынимаются угольные фильтры, если таковые имеются, воздухоочиститель примыкается к отводному отверстию с помощью специального эластичного или жесткого трубопровода. В данном процессе следует использовать стандартный трубопровод, диаметр которого составляет 120 или 150 мм, а также специальные зажимы-фиксаторы

Стоит также обратить внимание, что во время установки необходимо избегать большого количества изгибов трубопровода, что может значительно снизить производительность;
Вытяжка с режимом рециркуляции. Монтаж в данном случае пройдет гораздо проще

Здесь не нужно дополнительного трубопровода и лишних соединений, достаточно правильно установить фильтры в вытяжку и, впоследствии, следить за их своевременной очисткой или заменой.

Пластиковые фасонные элементы

Системы вентиляции от вытяжки до шахты имеют разную геометрию и топологию по причине индивидуальных подходов к планировке кухонь. Поэтому предусмотрены специальные элементы для реализации практически любой конфигурации пластикового короба.

Вентиляционные каналы представляют собой прямые элементы воздуховода прямоугольной или круглой формы. Их стандартная длина составляет 0,35; 0,5; 1; 1,5 и 2 метра, однако можно самостоятельно с помощью ножовки или болгарки отпилить отрезок требуемого размера.

Если нужно получить прямой участок длиной более двух метров, то его монтируют с помощью нескольких фрагментов стандартной длины с использованием специальных соединителей для пластиковых каналов.

При этом прироста длины участка за счет размера соединителя не происходит.

Еще одним необходимым элементом является колено, с помощью которого производят поворот воздуховода на угол 90 или 45 градусов. Для коробов прямоугольной формы различают элементы для изменения направления по горизонтали и вертикали.

Для поворота на углы не кратные 45 градусам используют, так называемое, разноугловое колено. В зависимости от необходимого угла одну из сторон соединителя отрезают.

Фасонные элементы: 1 – прямоугольный канал; 2 – круглый канал; 3 – соединитель круглых каналов; 4 – колено вертикальное; 5 – колено горизонтальное; 6 – колено разноугловое

Для изменения формы короба с круглой на прямоугольную (или наоборот) используют специальные переходники.

Их применение, как правило, обусловлено различием формы вентиляционных каналов с выходной воронкой вытяжки или отверстием в накладной решетке. Они могут быть как прямой, так и угловой формы.

В продаже наиболее распространены следующие варианты перехода:

от диаметра 100 мм к размеру 110х55 мм;
от диаметра 100 мм к размеру 120х60 мм;
от диаметра 125 мм к размеру 204х60 мм.

Если необходимо осуществить переход к другому размеру пластикового короба без изменения его формы, то применяют редукторы. Для круглых вариантов существует специальный универсальный переходник, который можно применять для соединения всех типовых размеров.

Для конструкций со сложной топологией предусмотрены тройники, с помощью которых может быть выполнено соединение потоков воздуха от нескольких вытяжек, например из кухни и из ванной, по направлению к выходу.

Они могут быть прямоугольной, круглой, а также комбинированной формы.

Фасонные элементы: 1 – соединитель плоских каналов; 2 – колено круглое; 3 – переходник прямой; 4 – переходник угловой; 5 – редуктор круглый; 6 – редуктор прямоугольный

Крепление элементов короба к стене происходит с применением держателей. Так как пластиковые конструкции отличаются от металлических малым весом, то их установка не является сложной задачей.

Эти детали заводского производства стоят недорого и хорошо вписываются в интерьер помещения, поэтому использование самодельных конструкций нецелесообразно.

Настенную накладку или решетку крепят поверх отверстия в стене, ведущего в вентиляционную шахту или на улицу. Решетка, если это необходимо, может содержать дополнительные прорези для естественной вентиляции.

В этом случае необходимо предусмотреть защиту от проникновения через эти отверстия генерируемого вытяжкой воздушного потока обратно в помещение.

Для предотвращения возникновения обратной тяги при неработающей вытяжке применяют обратный клапан. Он может быть интегрирован в соединитель пластикового канала, либо его функцию могут выполнять жалюзи вентиляционной решетки.

В случае отсутствия такого устройства в помещение может поступать воздух с улицы или из вентиляционной шахты.

Фасонные элементы: 1 – редуктор универсальный круглый; 2 – тройник круглый; 3 – тройник прямоугольный; 4 – держатель круглый; 5 – держатель прямоугольный; 6 – накладка для круглых каналов

Основные ошибки при монтаже вытяжки

Даже опытные домашние мастера, неоднократно выполняющие различные ремонтные работы в своей квартире/доме, могут допустить ошибки при установке вытяжки над газовой плитой. А новички в этом деле и подавно.

Для газовых плит рекомендуемая высота расположения вытяжек отличается от электрических. Об этом следует помнить перед началом монтажных работ

Самая распространенная ошибка – неправильно подобранная высота для монтажа прибора. Так, зачастую ответственный за установку считает излишним тратить свое время на прочтение инструкции и попросту полагается на мнение авторитетного в его глазах соседа/товарища, утверждающего, что достаточно 60-70 см.

Особенно часто такая ситуация может встретиться на кухнях, где никто не готовит. Ведь для того, чтобы сварить кофе и нагреть пиццу вытяжка не нужна. Поэтому вытяжка на этой кухне до поры до времени будет выполнять декоративную роль. Как только там появится хозяйка, вдохновенно ваяющая кулинарные изыски, предстоит покупка новой или переустановка низко висящей вытяжки.

Вторая ошибка при монтаже – недостаточная ширина оборудования. Следует помнить, что для нормальной работы ширина вытяжки должна быть такой же, как и у плиты.

Специалисты рекомендуют планировать покупку вытяжки лишь после приобретения газовой плиты. Так удастся подобрать оптимальную по ширине и высоте модель

Третья ошибка больше относится к дизайну – на функционирование оборудования она не повлияет. Речь идет о вытяжках с воздуховодами, соединяющими прибор с вентиляционной шахтой – на участках открытого пространства желательно монтировать пластиковый. Это позволит визуально придать более утонченный внешний вид коммуникациям.

Для воздуховодов, которые прячутся под декоративным кожухом, в гипсокартонном коробе или в подвесном потолке можно использовать гофру. Также такой вариант приемлем для моделей вытяжек, которые монтируются в навесной шкафчик. Воздуховод отлично спрячется в этом же шкафу – предстоит лишь прорезать соответствующее отверстие под него.

О том, как производится подключение кухонной вытяжки без воздуховода, подробно написано в предложенной нами статье.

Воздуховод из металлизированной гофры отлично прячется в шкафу. Если вариант с маскировкой невозможен, лучше выбрать аккуратную пластиковую трубу

Еще одна ошибка допускается новичками при работе с вытяжкой с декоративным стеклом. При ее монтаже над газовой плитой предстоит быть крайне осторожным, чтобы случайно не повредить декоративный корпус. Ни в коем случае нельзя поднимать оборудование, держась за стекло.

Пятая ошибка – неправильное подключение к электросети. Такая ситуация чревата не самыми приятными последствиями, если ток пойдет по корпусу вытяжки. В основном эта проблема возникает при прямом присоединении проводов прибора с силовым кабелем домашним мастером-новичком.

Если же вытяжка будет включаться в розетку, то важно, чтобы электроточка была удалена от газовой плиты на расстояние 60 см. Соблюдение правил и норм техники безопасности убережет от случайного возгорания проводки

Аккуратный белый пластик вентиляционного короба не бросается в глаза на кухне. При желании можно подобрать цвет в тон отделке стен или покрасить трубу в нужный оттенок

Всех ошибок можно избежать, если ответственно относиться к каждому этапу монтажных работ. Правильное выполнение установки и подключения вытяжки над газовой плитой с каждым шагом приближает к отличному результату. Качественно установленное оборудование порадует любую хозяйку и прослужит намного дольше своего эксплуатационного срока.

Вопросы вентиляции

Установка кухонной вытяжки почти всегда нарушает штатную вентиляцию в квартире. Чаще всего рекомендуют пробить для нее дополнительное окно, ведущее либо в вентиляционный канал, либо на улицу. Оба эти способа проблемы не решают.

От дополнительного окна в вентиляционном ходе его площадь сечения не увеличивается. В лучшем случае вытяжка выбросит в вентиляцию три четверти кухонного чада, а четверть пойдет обратно в квартиру. А при сильном ветре или тяге с нижних этажей вернуться обратно может все. Или попасть к соседям, которые, как известно, далеко не всегда терпимы и благожелательны.

Кухонная вытяжка с клапаном-хлопушкой

Выброс же наружу, во-первых, требует согласованного с эксплуатантом здания проекта, так как затрагивается несущая стена. Во-вторых, при этом неизбежно оседание конденсата в воздуховоде и на моторе вентилятора, что приближает вероятность пробоя к 100%.

Между тем, выход из положения давно известен: дополнительный отрезок воздушного короба с клапаном-хлопушкой. Его устройство понятно из рисунка. Дадим лишь некоторые пояснения:

Окно под воздуховод вытяжки – квадратное со стороной, равной 3/4 диаметра воздуховода. В таком случае площадь его поперечного сечения будет равна таковой воздуховода, периметр будет чуть меньше длины окружности воздуховода, и подключение не вызовет трудностей.
Заслонка – из 0,5 мм алюминия (лучше) или тонкого и жесткого листового негорючего пластика: стеклотекстолита толщиной также 0,5 мм или фторопласта. Но лучшая заслонка – алюминиевая. Чем меньше удельный вес материала заслонки, тем четче срабатывает хлопушка.
Заслонка подтягивается тонкой слабой пружинкой так, чтобы она, насильно поднятая в верхнее положение и отпущенная, плавно опускалась на место. Жесткая слабо натянутая пружина не годится. Диаметр проволоки, из которой свита пружина, рекомендуется 0,2 – 0,3 мм, диаметр пружины – 3-5 мм, а ее длина – 120-150 мм.

О нейтрализаторах запаха

Вытяжка над плитой часто снабжается нейтрализатором запаха. Нейтрализаторы в продаже бывают трех типов: химические, электроионизационные и ультрафиолетовые. Рассмотрим, какой предпочтительнее.

Химические нейтрализаторы требуют периодической, и довольно частой, замены: их активный элемент затягивается пленкой жира, еще не выработав свой ресурс. Кроме того, химические нейтрализаторы сами источают в воздух испарения, запаха не имеющие, но могущие оказаться вредными для здоровья.
Электроионизационные нейтразизаторы устроены по тому же принципу, что и обычный ионизатор воздуха. Но, поскольку концентрация примесей в воздухе над варочной поверхностью много выше, чем в жилой комнате, разряд приходится создавать сильнее, вплоть до видимой глазом «короны». Сам же ионизатор находится ближе к человеку, работающему у плиты, и он может оказаться под воздействием электрического поля с напряженностью выше допустимой.
Ультрафиолетовые нейтрализаторы требуют периодической очистки ламп от налета гари. Лампы приходится менять примерно раз в два года, цена же их не копеечная. Но ультрафиолетовый нейтрализатор совершенно безвреден и безопасен: ультрафиолета лампы излучают в несколько раз меньше, чем Солнце в ясный летний день. Попутно решается и вопрос подсветки варочной поверхности: кроме ультрафиолета, лампы излучают и видимый белый или чуть голубоватый свет.

Требования к встраиваемой вытяжке и ее размещению

На основании правил и норм по установке электробытовых приборов, вытяжка крепится непосредственно над плитой.

Монтаж производят на высоте 60-80 см от печки, что соответствует требованиям пожарной безопасности.

В зависимости от площади помещения подбирают мощность вентиляционного оборудования.

Размеры устройства должны соответствовать требуемым параметрам навесного шкафа.

Технические параметры встраиваемой вытяжки

Чтобы правильно подобрать необходимое вентиляционное оборудование для кухни, нужно разобраться в конструктивных особенностях предлагаемых моделей.

Принцип работы

Агрегаты разделяются на несколько видов.

Проточные, с помощью воздуховодов соединяют с домовой системой вентиляции.
Рециркуляционные (автономные), очищают воздух с помощью сменных фильтров.
Комбинированные, используют два метода очистки воздуха.

Форма и конструкция

Различают следующие виды вытяжек.

Подвесные. Такие агрегаты устанавливают отдельно или под кухонным шкафом. Могут работать при подключении к центральной вентиляционной системе или автономно.
Купольные. Мощное, относительно других конструкций вентиляционное оборудование, предназначено для больших кухонь. Работает только при наличии центральной вентсистемы.
Островные. Т-образные вытяжки, обычно большой мощности, требуют подключения к домовой системе вентиляции.
Встраиваемые. Популярный вид оборудования, имеет варианты исполнения с различной мощностью. Установка внутрь мебели позволяет вписать агрегат в интерьер кухни.

По мощности обработки воздуха

Вентиляционное оборудование разделяют следующим образом.

Маломощные установки – до 700 куб.м/час.
Средней производительности – до 1500 куб.м/час.
Мощные – свыше 1500 куб.м/час.

Точные цифры разделения мощности не регламентируются нормативными документами, поэтому значение производительности взято условно.

Расположение

Встраиваемые агрегаты бывают горизонтального и вертикального расположения.

Более востребованным для эксплуатации и монтажа на кухне является горизонтальное исполнение.

Размер

Важный критерий, который учитывают при выборе вентиляционного оборудования — это его габарит.

Встраиваемые вытяжки имеют ширину 45, 60 или 90 см. Такие значения соответствуют стандартным размерам подвесных шкафов. При этом фактическая ширина наружной части агрегата выполнена на несколько миллиметров меньше для удобства монтажа с соседними полками.

Некоторые модели встраиваемых вытяжек имеют телескопическую выдвижную плоскость забора воздуха. Такое исполнение позволяет увеличить нижнюю рабочую площадь оборудования в процессе приготовления пищи. Комфортность использования такой конструкции рассматривается потребителем индивидуально.

Правила расположения встраиваемой вытяжки на кухне

Место установки вентиляционной техники удобнее планировать при выполнении проекта по обустройству интерьера кухни.

В этом случае можно откорректировать расположение плиты. Оно должно быть максимально приближено к отверстию домовой вентиляционной системы. Удаление в сторону, даже на несколько десятков сантиметров, повлечет за собой усложнение конструкции воздухоотводящего канала, который будет занимать внутреннее пространство подвесных полок.

Отсутствие центральной вентиляции дома позволяет перемещать печь и встраиваемую вытяжку в удобное место.

Основным требованием вытяжки является необходимость установки прямо над плитой.

Высота монтажа зависит от вида плиты и имеет предельные минимально допустимые значения:

для газовой плиты 75 см;
для электрической – 65 см.

Чтобы подключить к электрической сети, рядом с местом установки вытяжки должна устанавливаться розетка на 220 В с заземлением. Всевозможные удлинители, клеммники или скрутки необходимо исключить для безопасного подключения вентиляционного оборудования. Розетку монтируют внутри кухонного шкафа или рядом с ним.

Заземление и зануление

Любая бытовая техника, работающая от подачи электричества, требует заземления по правилам техники безопасности. Ведь бывают случаи, когда прибор может ударить током при простом прикосновении, даже если на нем нет влаги. Поэтому во время монтажа кухонной вытяжки следует выполнить заземление для корректной дальнейшей работы устройства. Такой провод зачастую желтого цвета с зеленой полоской. Если под прибор устанавливается специальная евророзетка, то в таком случае заземление можно не делать.

Любая бытовая техника, работающая от подачи электричества, требует заземления по правилам техники безопасности.

О занулении также не стоит забывать. Нулевой провод необходимо подсоединить к глухой нейтрали. На щите со счетчиками находится скрытая труба в стене, из которой могут выходить провода. Именно в это место следует присоединять провод зануления.

О занулении также не стоит забывать.

Совет. Не стоит делать зануление к трубам или батареям.

Производительность, фильтры, управление

Согласно санитарным нормам для кухонных помещений рекомендован десятикратный воздухообмен в течение каждого часа. Поэтому при расчете производительности вытяжки следует ориентироваться на объемы кухни, выраженные в кубических метрах. Для этого нужно умножить длину, ширину и высоту помещения, а полученный результат увеличить в десять раз.

Например, для кухни площадью три на четыре метра и высотой потолка три метра понадобится вытяжка с производительностью (3 м Х 4 м Х 3 м Х 10) 360 кубометров в час. И это минимальное значение.

Продавцы рекомендуют брать для кухни вытяжку с некоторым запасом мощности. Если же производительность прибора будет ниже, он просто не справится с очисткой кухонного воздуха от загрязнений. О том, как рассчитать мощность кухонной вытяжки, подробно написано здесь.

Жироулавливающие фильтры различаются по составу как:

органические (на основе синтепона);
бумажные (на основе флизелина);
синтетические (на основе акрила);
металлические (алюминиевые или стальные).

Бумажные фильтры – это одноразовый вариант, их нужно каждый раз заменять новыми, когда они загрязнятся. Синтетические аналоги можно стирать, но делать это нужно крайне аккуратно, поскольку их легко повредить. Время от времени их тоже придется заменять, хотя и не так часто, как бумажные.

Металлические фильтры считаются самыми надежными, они представляют собой устойчивые к износу кассеты. Угольные разновидности, которые используются только в установках с рециркуляцией, также не подлежат очистке. Их необходимо своевременно заменять, иначе производительность вытяжки может существенно снизиться.

Выбирая вытяжку, следует обратить внимание на ее тип управления. Электронное управление обычно позволяет:

автоматически регулировать уровень производительности;
изменять режимы работы;
настроить включение и отключение устройства в автоматическом режиме;
включение встроенного освещения при наличии движения рядом с плитой;
световая индикация состояния фильтров и т.п.

Среди полезных функций вытяжки встроенной в шкаф можно отметить режим остаточного хода: вентиляторы некоторое время работают после отключения вытяжки, чтобы обеспечить максимально полное удаление загрязнений.

Режим дополнительного вентилирования позволяет автоматически запускать вытяжку на малой мощности через определенные промежутки времени, чтобы поддерживать оптимальный воздухообмен в помещении кухни.

Особенности установки наклонной вытяжки на кухне

Способ установки наклонной вытяжки зависит от принципа её работы. Различают отводные модели — они не очищают воздух, а отводят его в вентиляционную шахту, рециркуляционные — очищают воздух с помощью угольного и жирового фильтров, и комбинированные — имеющие максимальную производительность за счёт сочетания отвода и фильтрации воздуха.

Материалы и инструменты

Если с моделью определились, переходим к монтажу. Помимо самого прибора, нам нужны:

рулетка;
уровень;
перфоратор;
отвёртка;
карандаш.

Для монтажа отводной техники дополнительно понадобится вентиляционная решётка с отверстием для воздуховода, гофрированная труба и соединительные хомуты.

Определение высоты монтажа наклонной вытяжки

Высота установки прибора для каждой модели индивидуальна, она указана в инструкции по эксплуатации. Несмотря на то что современная техника оборудована жаропрочными стёклами, существуют стандартные рекомендации по определению высоты, которые зависят от типа варочной поверхности.

При монтаже над газовыми плитами нижний уровень должен быть не менее 55 см, над электрическими — не менее 35 см.

Крепление вытяжки

Первым делом необходимо наметить крепёжные отверстия на стене, предварительно сняв размеры с внешней стороны корпуса прибора. Горизонтальные линии на стене отмечают с использованием строительного уровня строго горизонтально. Проверьте, не проходит ли в местах сверления отверстий скрытый кабель. Для этого можно использовать сигнализатор скрытой проводки.

После, с помощью перфоратора просверлить отверстия в стене, в намеченных местах. Если стена выложена кафелем, то сначала просверлить сверлом для керамики в безударном режиме кафель, а только потом перфоратором бетон. В полученные отверстия вставить дюбеля и вкрутить саморезы, не докручивая около 6–7 мм до конца.

Навесить прибор на саморезы, открыть стеклянную дверку, снять жировой фильтр и вкрутить саморезы до конца. Вставить фильтр обратно.

Подключение к электропитанию

К электропитанию подключаем путём включения вилки в розетку. Желательно, чтобы розетка была заранее проведена на уровне прибора или спрятана за его корпусом. Средняя мощность бытовой вытяжки примерно 160 Вт. Для её подключения будет достаточно провода с сечением 1,5 мм2.

Крепление гофрированной трубы

Первым делом необходимо установить вентиляционную решётку с отверстием. Гофротрубу вставляем в отверстие решётки, закрепляем хомутами и промазываем стыки герметиком. Второй конец трубы соединяется с вытяжкой, швы обрабатываются герметиком. Трубу необходимо устанавливать максимально ровно, избегая крутых углов.

Воздуховод из гофрированной трубы смотрится не очень эстетично и может испортить интерьер кухни. Для того чтобы его спрятать, монтируют декоративный короб из гипсокартона, который красится в цвет стен или мебели, или же обклеивается обоими.

Перед монтажом короба следует проверить работоспособность вытяжки, «прогнать» её во всех режимах. Если всё работает исправно, можно переходить к декоративному коробу.

Кухонные вытяжки с отводом в вентиляцию: достоинства, недостатки

Готовить в чистой кухне со свежим воздухом всегда приятно

Существует 2 способа очистить загрязненный воздух в помещении – «прогнать» его через систему фильтров или вывести наружу, заменив чистым. Системы, выполненные по первому принципу, функционируют по замкнутому кругу: забор – очистка фильтрами – вывод. Для второго случая применяются вытяжки для кухни с отводом в вентиляцию, выводящие воздушные массы во внешнее пространство, на улицу.

Кухонная вытяжка с выводом в вентиляцию предпочтительнее аналогичного по функционалу устройства, но без воздуховода. Главное преимущество рассматриваемых установок – загрязненные воздушные массы быстро и эффективно удаляются из комнаты, что позволяет добиться 100% его обновления. Для больших по объему помещений существуют мощные агрегаты с 2-я двигателями.

Кухонная вытяжка с выводом в вентиляцию отличается экономичностью с точки зрения эксплуатации, т.к. ей не требуется регулярная замена фильтров. Рассматриваемые устройства оснащаются 2 типами решений – металлическими жироулавливателями (сетками) или акриловыми очистителями. Для последних требуется периодическая замена.

Движение воздушных потоков с фильтрационной и вытяжной вентиляцией

Что касается недостатков:

работа установки сопровождается сильным шумом;
грамотный монтаж воздуховода по силам выполнить только специалисту;
сложность самостоятельной установки/замены устройства.

Вытяжки для кухни без воздухоотвода устанавливаются гораздо проще, с монтажом легко справится даже неопытный хозяин. Но эти устройства не отличаются высокой мощностью, а дороговизна сменных фильтров сводит к нулю экономическую выгоду их приобретения.

Выводы и полезное видео по теме

Видеоинструкции от производителей и квалифицированных монтажников помогут справиться с установкой вытяжного оборудования даже обычному неопытному обывателю.

Видео #1. Как произвести монтаж своими руками наклонной модели:

Видео #2. Инструкция и полезные советы по установке встроенной вытяжки:

Видео #3. Общие рекомендации по выбору и установке:

Как видите, процесс монтажа представляет несколько простых действий. Однако они будут абсолютно бесполезными, если вы неправильно выберете модель, пренебрежительно отнесетесь к точности разметки и заранее не побеспокоитесь об устройстве шкафчика или возможности установки воздуховода.

Зато соблюдение норм, грамотные расчеты и аккуратность позволят вам долго и с удовольствием пользоваться вытяжкой.

Хотите рассказать о том, как устанавливали кухонную вытяжку собственными руками? Есть полезная информация, которой стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии, размещайте тематические фото и задавайте вопросы в расположенном ниже блоке.

Список источников
