Другие неисправности

Код е04 означает неисправность термостата отопительного контура.

Проверьте:

  • датчик на короткое замыкание и обрыв, измерив сопротивление с помощью мультиметра;
  • соединение проводов и исправность коннекторов от датчика к плате управления, соедините провода;
  • плату управления, если она неисправна, замените плату.

Код е07 появляется когда неисправен наружный термодатчик. Проверьте сопротивление термостата на короткое замыкание и обрыв, соединение проводов и коннекторов, исправьте,если обнаружили обрыв или окисление.

В случае, когда агрегат шумит — может быть некорректная настройка минимального и максимального давления газа на соплах горелки, отрегулируйте в соответствии с указаниями в инструкции, может быть забит теплообменник, прочистите его.

Хлопки в горелке слышны:

  • горелка засорена, прочистите горелку;
  • произведена неправильная настройка минимального и максимального давления газа на  соплах горелки;
  • неверное положение электрода розжига, установите его в положение на расстояние 3 мм от горелки.

Переходник P10

См. Модуль сопряжения P10 (PWM1-1.1)

Котлы Thermona с платой HDIMS-04

Котлы Thermona с платой HDIMS-04 используют NTC10K для уличного датчика.

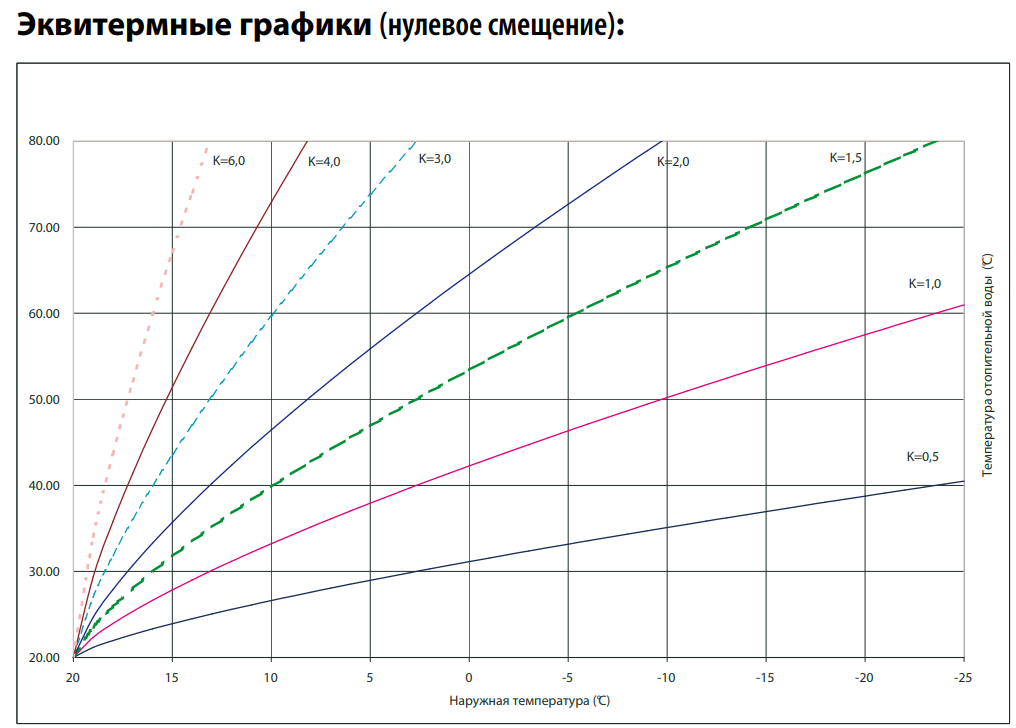

Характеристики погодозависимых кривых такие

На котле необходимо выставить отопительную кривую в K=3,0, а смещение должно быть = 0!

Параметры такие:

  • Тип выхода: ШИМ
  • Вид сигнала: Инверт
  • ШИМ Выкл: 100%
  • ШИМ Мин: 51%
  • ШИМ Макс. 0%
  • Y Mакс.: 80%
  • Мин. отклик: 20%

После настроек аналогового выхода, перезагрузите контроллер! Исправлено в прошивках после 2020.10.11 (v2.26.1)

Каскад котлов Thermona с платой HDIMS-04

Настенные котлы с мощностью 20 и 28 кВт (за исключением котлов с проточным нагревом воды CX.A и TCX.A)
можно подключить в т.н. каскад. Это уже хорошо известный и проверенный многолетней практикой принцип
подключения котлов как с точки зрения гидравлики, так и регулирования. Каскад котлов можно хорошо регулировать с
помощью нашей уникальной системы коммуникации, обеспечивающей постоянную коммуникацию между отдельными
котлами. Для этой цели фирма Thermona поставляет интерфейс IU 04.10, обеспечивающий перенос информации между
котлами и расчёты необходимой мощности котельной (количество работающих котлов и модуляция их мощности).

Таким образом, можно управлять целым каскадом из котлов Thermona, используя один переходник P10 на мастер-котел и соединив котлы между собой интерфейсами IU 04.10.

Устройство и принцип работы котлов Thermona

Чешская компания Thermona выпускает газовые котлы в настенного и напольного способа установки, которые бывают одноконтурными и двухконтурными. Принцип работы агрегатов Термона не отличается от принципа работы других газовых котлов.

Котел состоит из газового блока, где происходит поджиг газа, водяного блока, в нем происходит нагрев теплоносителя за счет выделяемой энергии в процессе сгорания газа. Насос подает нагретую воду в трубы отопления.

Расширительный бак служит для предохранения прибора от излишнего давления. Отработанный угарный газ отводится через дымоходную систему наружу. Вся работа котла контролируется автоматикой и защитными датчиками.

Настенные агрегаты

Мощность настенных котлов имеет диапазон от 14 до 90 кВт. Выполняются с возможностью проточного  и непрямого нагрева горячего водоснабжения в емкости.

Могут работать от магистрального и сжиженного газа. Оборудованы бесступенчатой автоматической модуляцией пламени, трехступенчатым циркуляционным насосом с защитой, устройствами защиты от перегрева, утечки угарных газов, замерзания, автоматическим байпассом. Имеют автоматический розжиг, который позволяет экономить расход газа.

Различаются по способу отвода продуктов сгорания газа — с естественной тягой через дымоход (модели где установлена открытая камера сгорания) и через коаксиальный дымоход, когда через внутреннюю часть трубы отводятся отработанный газ, а через внешнюю поступает воздух  для работы агрегата (модели турбо закрытая камера сгорания).

Бонус. Сервисная инструкция на HDIMS-04

Коды ошибок. История ошибок – 30 последних с крайней

Код ошибки Обозначение
E01 сбой розжига котла
E02 малый проток отопит. воды (между повторными попытками)
E03
E04 поврежден датчик отопительной воды
E05 поврежден датчик хоз. воды (только котлы „CX“)
E06 сбой превышения лимита температуры отоп. воды (блокировочный термостат)
E07 поврежден датчик наружной температуры (при эквитермном регулировании)
E08 сбой отвода дыма (дымовой термостат), или сбой маностата (котлы турбо)
E12 малый проток отопит. воды (между повторными попытками)
Е22 понижение давление в сисеме отопления более 20 раз

Вход в сервисное меню – нажатие верхней+нижней кнопок одновременно на 5 сек. (уровень 1)

1-я декада (мигает) Настраиваемый параметр Диапазон изображ. (на дисплее) Диапазон настройки
1 Пусковая мощность 0 – 99 0 – 100 %
2 Макс. мощность на отопление 0 – 99 0 – 100 %
3 Время против зацикливания 0 – 99 0 – 600 s
4 Выбег насоса 0 – 99 0 – 600 s
5 Наклоны эквитерма (фактор „K“) 0 – 6 0 – 6
6* Миним. мощность на отопление 0 – 99 0 – 100 %
7 вход в сервисное меню уровень 2 (набрать 5463)

Сервисное меню Уровень 2

1 Р00 Битермический теплообменник, датчик давления отпительной воды
Р01 Нагре ГВС в бойлере с термостатом, датчик протока в контуре отопления
Р02 Нагре ГВС в бойлере с термозондом, датчик протока в контуре отопления
Р03 Управляющий котел в каскаде, датчик протока в контуре отопления
Р10 Битермический теплообменник, сенсор давления воды отопительной воды
Р11 Нагре ГВС в бойлере с термостатом, датчик протока в контуре отопления и сенсором давления
Р12 Нагре ГВС в бойлере с термозондом, датчик протока в контуре отопления и сенсором давления
Р13 Управляющий котел в каскаде, датчик протока и сенсор давления в контуре отопления
Р21 Солнечный аккумулятор ГВС, датчик протока в контуре отопления
Р31 Солнечный аккумулятор ГВС, датчик протока и сенсор давления в контуре отопления
2 Р00 без датчика наружной температуры
Р01 с датчиком наружной температуры
3-8 не используется
9 Р00 природный газ
Р01 сжиженный газ
