Установка RGB ленты

Для того чтобы обеспечить подключение цветной ленты необходимо припаять провода к контактным площадкам (их всего 4). Предлагаем использовать провод белого цвета для 12 В, а остальные соедините по цветам.

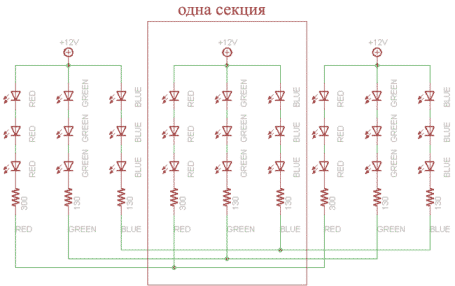

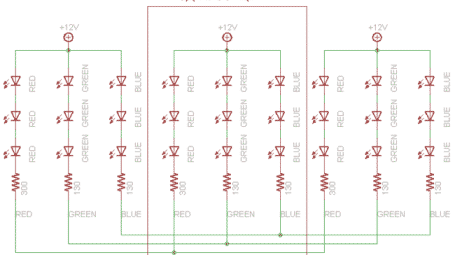

Схема rgb ленты

Нужно, как и в предыдущих пунктах, зачистить провода, убрать остатки клейкой ленты и клея, залудить контакты. После берем гибкий кабель (многожильный), и припаиваем его к площадкам светодиодной ленты. После этого крепим на провода термоусадочную трубку и обрабатываем их силиконом.

Теперь приступаем к самой ответственной части: подключение цветной ленты к контроллеру. Монтаж можно осуществлять при помощи биполярных транзисторов или мосфетов. Подключение производится соответственно 1 провод на pin 1, второй на 2, и третий на 3.

Если используются биполярные транзисторы, то их подключаем в таком порядке: база присоединяет к контроллеру pin 1, коллектор к 2, а эммитер – к 3. Важный момент: между базами нужно установить резистор до 220 Ом.

Особенности установки

Светодиодные ленты потребляют небольшое количество электроэнергии, поэтому для их запитывания обязательно применяются специальные блоки питания понижающего типа.

На выход в таких трансформаторах выдаётся всего 12 вольт, но в условиях неправильного подключения диоды на ленте перегорают, а их полная замена – слишком дорогое удовольствие.

Подключение светодиодной ленты через трансформатор

В зависимости от типа диодного ленточного осветителя подбирается стандартная схема подсоединения:

При установке блока питания на монохромный осветительный прибор, нужно найти по двум сторонам трансформатора провода на вывод. Красный «плюсовой» провод подключается к «плюсу», а «минусовой» провод синего или черного окрашивания подсоединяется к «минусу». Одна сторона прибора подключается к электросети на 220 вольт, а другая – к осветительной ленте на 12 вольт.
При использовании нескольких отрезков монохромной ленты целесообразно использовать параллельное подключение с учётом совокупной мощности. В этом случае можно применять определенное количество маломощных блоков питания, а также провода с сечением в 0,75мм. При запитывании всех отрезков ленты на единственный трансформатор обязательно используется провод с сечением в 1,5мм.

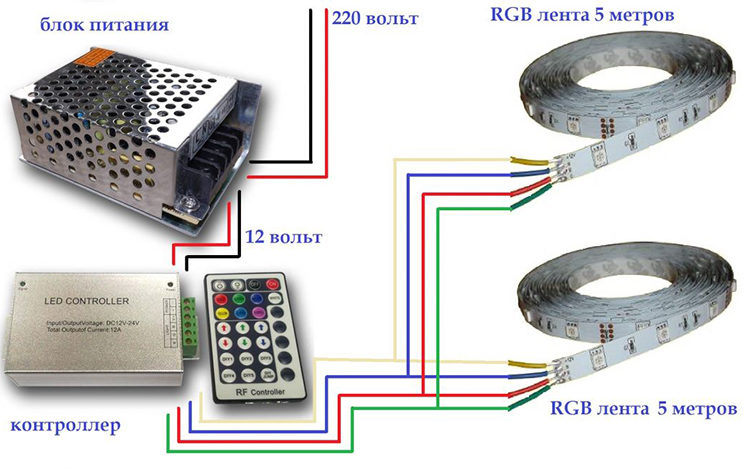

В процессе подключения пары или более RGB-приборов ленточного типа, применяется один контроллер, но желательно включить в схему усилитель, который позволит осуществлять синхронизированное управление осветителем.

При подключении RGB-светодиодной ленты, нормальная работоспособность осветительного прибора осуществляется при помощи контроллера, который нужно расположить на участке от питающего элемента до ленты.

Основы монтажа светодиодных лент

На обратной стороне дюралайта присутствует слой специального клеящего вещества, поэтому фиксация ленты выполняется очень легко и в кратчайшие сроки. Но торопиться с приклеиванием ленты не стоит. Помните: дюралайт можно клеить всего лишь один раз.

Установка светодиодной ленты

Подготовьте поверхность потолка либо стены (в зависимости от того, куда именно вы планируете клеить ленту) к отделке. Основа должна быть исключительно сухой и предварительно обезжиренной. Для обезжиривания используйте растворитель. После обезжиривания поверхность необходимо обработать шпаклевкой, зачистить и покрыть грунтовкой.

Светодиодные ленты плохо переносят разнообразные механические нагрузки, поэтому очень важно, чтобы основание было ровным и полностью гладким, без углублений и выступов. В процессе наклеивания дюралайт нельзя сгибать более чем на 2 см, иначе он повредится

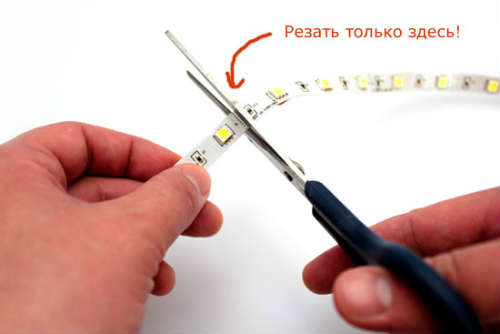

При необходимости нарезки ленты делайте это по заводским меткам

В процессе наклеивания дюралайт нельзя сгибать более чем на 2 см, иначе он повредится. При необходимости нарезки ленты делайте это по заводским меткам.

Куски ленты можно соединить с помощью обыкновенного паяльника

Важно, чтобы паяльник был нагрет не более чем до 260 градусов. Максимально допустимый интервал пайки – 1 секунда

Чаще всего светодиодные ленты используют в комплексе с натяжными потолками из поливинилхлорида, однако, при желании подобным освещением можно оборудовать и обыкновенный гипсокартонный потолок. Также такие ленты нередко крепятся на стены для реализации различных оригинальных дизайнерских задумок.

Светодиодная лента на 220В

Кроме лент 12В, есть полосы, рассчитанные на 24, 48, 110 и 220В. Количество диодов в неделимых отрезках, соответственно, 6, 12, 30 и 60 штук. Без трансформатора или другого блока питания, только через выпрямитель, в розетку включаются только ленты 220В.

Собираются такие устройства из светодиодов SMD 3528, 5050, 2835, 3014 и особоярких 5630. Режутся такие полосы только отрезками по 50 сантиметров или 60 последовательно соединённых диодов. Внешне эти устройства отличаются от обычных только маркировкой.

Основные параметры LED-лент 220В

Основными параметрами этих устройств являются:

длина минимального отрезка;
количество диодов, мощность и ток одного метра полосы;
защищённость от погодных условий;
цветовая температура белого света.

Светодиодные модули

Светодиодные ленты незаменимы, когда нужно обеспечить освещение или подсветку на большой длине. Разрезать на части можно только светодиодные ленты, не защищенные от влаги, то есть только те, которые предназначены для эксплуатации в помещениях. Влагозащищенные и влагостойкие светодиодные ленты без последующей герметизации разрезать недопустимо.

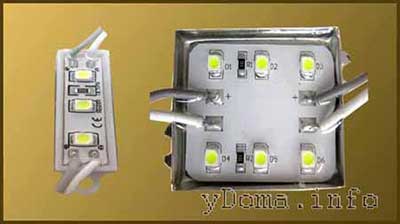

Для устранения этого недостатка созданы светодиодные модули, позволяющие осуществлять подсветку интерьера и световую рекламу легко, быстро и надежно. Область применения светодиодных модулей на практике ограничена только фантазией человека. Особенно удобны модули для подсветки в автомобиле. Достаточно подключить через предохранитель к бортовой сети и приклеить или закрепить саморезами модуль внутри салона автомобиля или с наружной его стороны.

Конструкция светодиодных модулей представляет собой неглубокую кроватку из пластмассы или металла, в которой установлена печатная плата со светодиодами. Сверху плата залита прозрачным силиконом. Таким образом, обеспечивается защита от воздействия влаги и брызг воды. Светодиоды подключены по такой же схеме, как и в светодиодной ленте, приведенной выше.

На внешней стороне дна кроватки имеется липкий слой, открыв который удалением защитной пленки, модуль можно фиксировать на любой плоской поверхности. Предусмотрена возможность крепления за проушины модулей с помощью саморезов. Все светотехнические и электрические расчеты, приведенные выше на странице для светодиодной ленты, справедливы и для светодиодных модулей.

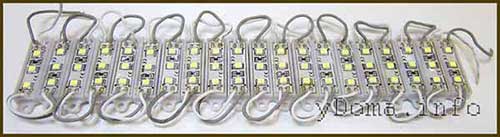

Прямоугольные светодиодные модули продаются в виде блоков, на фото блок из 20 модулей.

Модули легко отделяются от блока по одному или группами. Электрически все модули уже соединены между собой. Достаточно подать питание на любой крайний из них и засветятся светодиоды на всех модулях. Блоки можно наращивать в любом количестве, соединяя их параллельно.

Устройства с питанием от сети 220В

В полосах с питанием от 220В используются SMD светодиоды, которым необходимо питание 3,5В. Поэтому они подключаются последовательно в количестве 60 штук. Режется такая полоска на отрезки, кратные 0,5 или 1 метру.

Полосы из светодиодов SMD 5630 потребляют мощность более 10 Вт/м и монтируются на металлическое основание, отводящее тепло. Повышенная яркость получается также установкой диодов в два ряда.

Хотя питающее напряжение равно напряжению сети, при включении в розетку свет будет моргать с частотой 50Гц. Даже при использовании выпрямительного моста свет будет мерцать. Необходимо дополнительно использовать конденсатор, сглаживающий пульсации и преобразовывающий пульсирующее напряжение в постоянное.

Если есть светодиодная лента 220в RGB, то подключение производится через такой же RGB-контроллер. Распространённые модели контроллеров рассчитаны на использование с =12В, поэтому желательно приобретать эти устройства в комплекте.

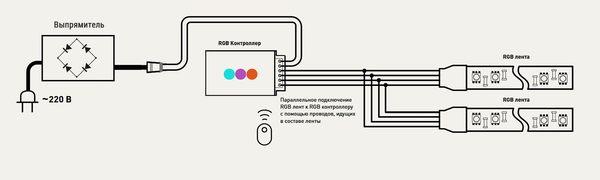

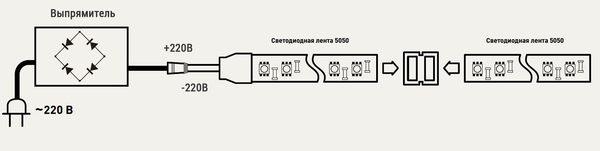

Схема подключения светодиодной ленты RGB

Как подключить светодиодную ленту к 220 вольт

Подключение устройства 220В аналогично подключению обычных лент. Длина отрезанного куска, в зависимости от модели, кратна 0,5 или 1 метру.

Выпрямитель состоит из четырёх диодов и конденсатора. Его можно изготовить своими руками или приобрести готовый в магазине или на радиорынке. Без конденсатора свет будет моргать с частотой 100Гц, что, согласно СаНПИНУ, недопустимо в жилых помещениях. Такие конструкции можно устанавливать в кладовке, лестничной клетке и других вспомогательных помещениях.

Подключение к сети 220В

Особенности

У этих устройств есть преимущества перед обычными, 12 вольтовыми приборами:

не нужен дорогой блок питания;
небольшой ток позволяет подключаться тонкими проводами;
в продаже есть полоски со встроенным блоком питания, которые просто включаются в розетку.

Как и у любых устройств, у этих тоже есть недостатки:

на всех элементах присутствует высокое напряжение, что требует тщательной изоляции;
дешёвые устройства быстро выходят из строя и их нельзя отремонтировать заменой маленького участка из трёх диодов;
длина отрезка может быть только кратной 100 или 50 сантиметрам;
мерцание с частотой 100Гц не заметно глазам, но утомляет и вызывает головную боль.

Выбор источника питания для светодиодных лент

Светодиодные ленты, которые продаются в современных магазинах, имеют разные параметры. Некоторые из них подходят для работы от сети в 220 Вт. Но далеко не все ленты можно подключить к розетке. Часть из них требуют напряжения в 12 или 24 вольт. Именно для этого и нужны трансформаторы, которые подходят для электронных лент 12 вольт. Этот прибор позволяет обеспечить устройство переменным током, что продлит его срок эксплуатации.

Выбирая источник питания, следует обратить внимание на ряд факторов:

Качество гидроизоляции;
Напряжение, на которое рассчитан прибор;
Мощность устройства.

Если приобретается лента, мощность которой составляет 24 вольт, то использовать трансформатор, рассчитанный на 12 В., уже не получится. Большое значение имеет и тип помещения, в котором его планируется установить. Если воздух в помещении сухой, то можно использовать трансформатор с обычным адаптером. Однако если лента будет установлена на улице, то следует выбрать прибор, который имеет качественную защиту от влаги.

Приобретая трансформатор, следует внимательно изучить инструкцию, которая к нему прилагается. Там же указывается схема монтажа. Если выбрать универсальный трансформатор, то это позволит регулировать яркость освещения.

Сегодня можно подобрать трансформаторы, которые полностью соответствуют условиям эксплуатации.

Если светодиодная лента будет устанавливаться на улице, то нужно выбирать приборы, которые имеют определенную степень защиты.
Такие трансформаторы должны соответствовать уровню защиты IP 67;
Конструкция позволяет предупредить попадание пыли;
Выдерживают воздействие влаги;
Риск короткого замыкания минимален;
Трансформаторы имеют мощность от 1 до 800 Вт;
Правильно подобранный прибор обеспечит оптимальные условия эксплуатации.

С учетом характеристик трансформаторы можно разделить на два типа:

Герметичные трансформаторы имеют максимальный уровень защиты, на них не оказывают воздействие влага и пыль. Этот вид оборудования можно использовать в помещении или на улице.
Особенность негерметичных светодиодных трансформаторов в том, что они также имеют защиту на случай короткого замыкания, но подходят только для использования в помещении. В конструкцию этого типа приборов входит вентилятор, который обеспечивает охлаждение.

Прежде чем приобретать блок питания, который необходим для работы светодиодной ленты, нужно прочитать инструкцию. В ней есть характеристики прибора. Если вы покупаете устройство, которое предназначено для квартиры или загородного дома, то стоит обратить на светодиодные подвески, имеющие пластиковый или металлический корпус. В том случае, если планируется установка на улице, то корпус блока питания должен быть герметичным и устойчивым к воздействию пыли и влаги.

Кроме того, можно выделить основные виды трансформаторов:

Герметичные имеют мощность от 20 до 300 Ватт;

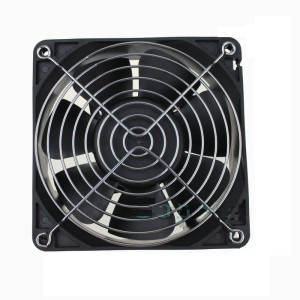

Они могут быть в металлическом корпусе с вентилятором или без него;
К бюджетным относятся трансформаторы в корпусе из пластика. Мощность их минимальна, они подходят для коротких светодиодных лент.

Как подключить светодиодную RGB ленту к контроллеру

RGB LED ленту можно подключить и без контроллера, непосредственно к блоку питания. При таком подключении теряется смысл ее использования, светить она будет либо белым или одним из цветов с малой яркостью.

В статьях сайта «Подключение RGB светодиодных лент» и «Ремонт системы освещения светодиодной RGB лентой» в деталях рассмотрены вопросы подключения, принципа работы и ремонта контроллера, но не освещен вопрос подключения RGB ленты к контроллеру с помощью разъемного соединения.

В случае если к ленте уже припаяны провода с ответной частью разъема, установленного на контроллере, что бывает редко, то вопросов не возникает. Достаточно сочленить разъемы, с учетом ключа и подключение готово.

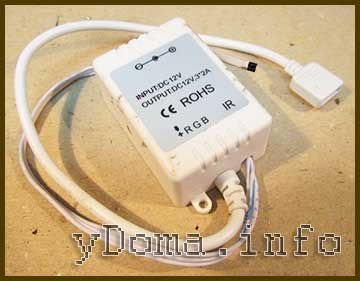

Мне пришлось подключать RGB ленту к контроллеру LN-IR24B, в котором установлен разъем, как на фотографии. Шаг между контактами в разъеме составляет 2,5 мм, диаметр под штыри 0,7 мм при глубине 4 мм. Ответной части к разъему в наличии не было.

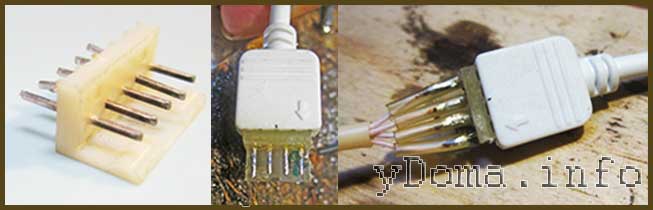

Задачу подключения можно решить тремя способами. Отрезать разъем и срастить провода методом , припаять провода непосредственно к или подобрать подходящий разъем.

Лучшим решением является не нарушать конструкцию контроллера, так как будет потеряна гарантия, а подобрать разъем. В наличии был пятиконтактный разъем от платы видеомагнитофона, подходящий по геометрическим параметрам. После удаления лишнего контакта проверка показала, что штыри входили с небольшим натягом и надежно фиксировались в ответной части. Осталось только припаять к его штырям, соблюдая маркировку провода, идущие от LED ленты. Одетые кембрики придадут пайкам законченный вид и защитят провода от обрыва при изгибах.

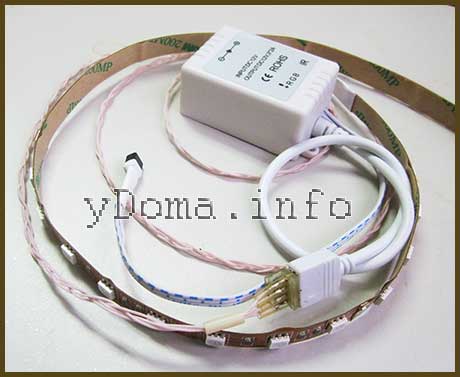

Смонтированная RGB светодиодная система готова и можно ее устанавливать на новогоднюю елку, для чего она и предназначалась.

Что понадобится для монтажа?

Популярные виды светодиодных лент

Для самостоятельной установки светодиодных лент не нужны никакие сложные инструменты и специальные приспособления. Все необходимое, как правило, идет в заводской комплектации. Вам останется подготовить разве что паяльник, но и без него можно успешно обойтись.

Контроллер

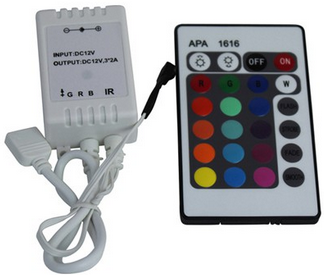

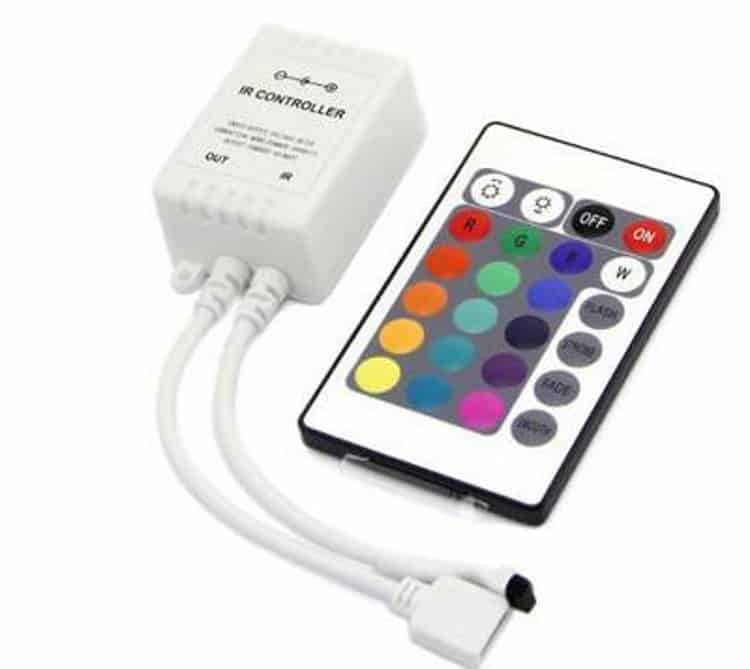

Котроллер с пультом дистанционного управления

Это приспособление предназначено для регулировки цвета и интенсивности свечения диодов. Контроллер позволяет плавно переключать цвета и настраивать яркость. Подберите контроллер с пультом дистанционного управления. Это сделает настройку освещения максимально удобной.

Блок питания

Монтаж ленты требует наличия блока питания. В такой системе блок берет на себя функции понижающего трансформатора. Конкретная мощность блока подбирается индивидуально в соответствии с общим размером светодиодной ленты.

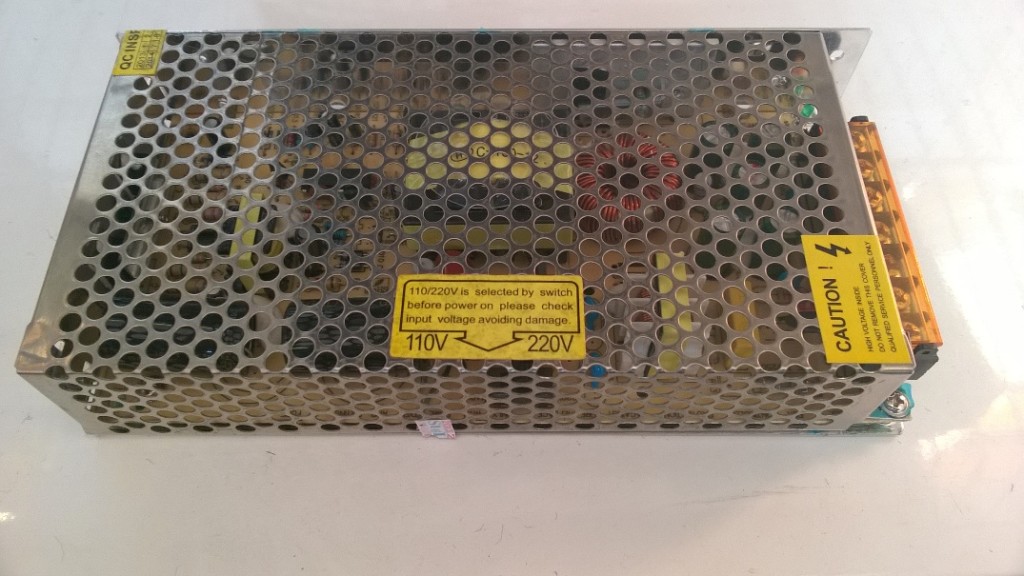

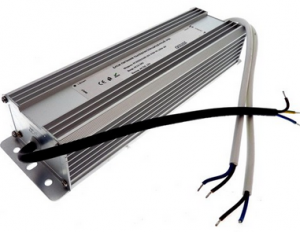

Трансформатор для светодиодных лент

Коннекторы

Хотите обойтись без паяльника? Тогда купите специальные коннекторы для сопряжения отдельных элементов лент в единую систему. Коннектор может иметь круглый либо плоский разъем. Подберите подходящий разъем в соответствии с типом вашей светодиодной ленты.

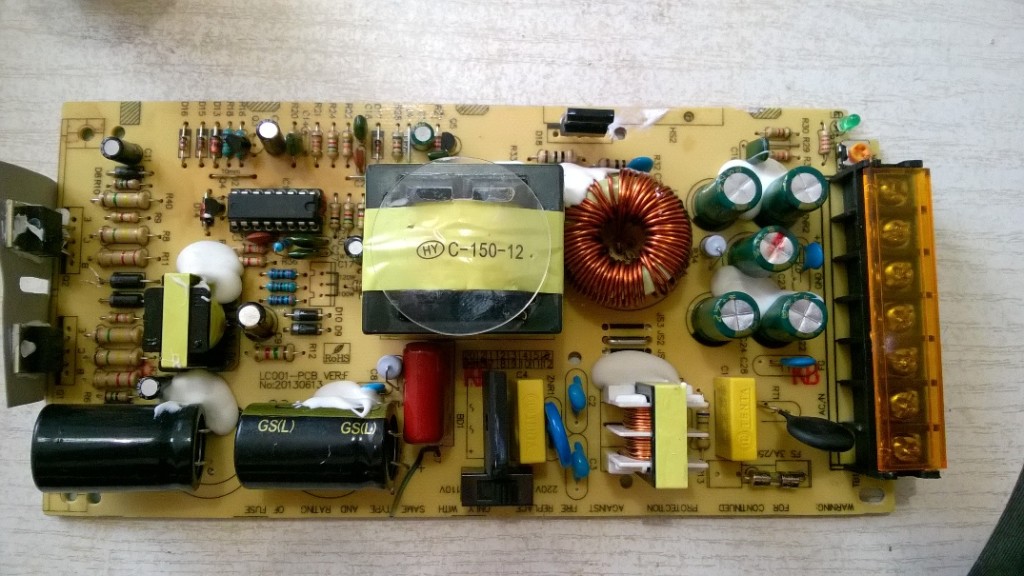

Ремонт блока питания для светодиодной ленты

Зачастую все дешевые китайские блоки питания для светодиодных лент выглядят примерно так. Стоит ли браться за ремонт такого блока? Стоит однозначно!

Как правило, если плата блока питания целая, и не превратилась в кусок обуглившегося радио-хлама, то ремонту такой блок подлежит.

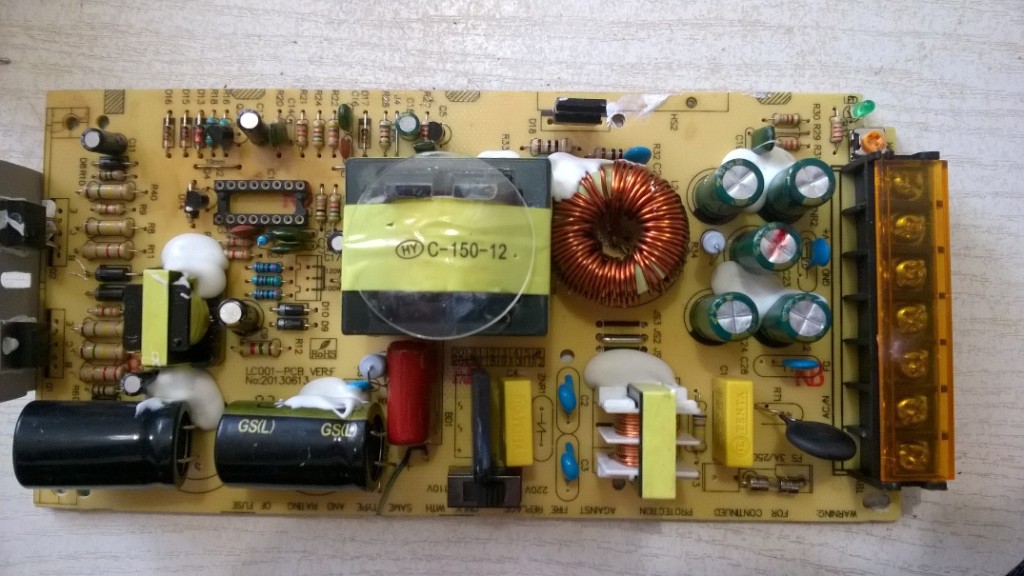

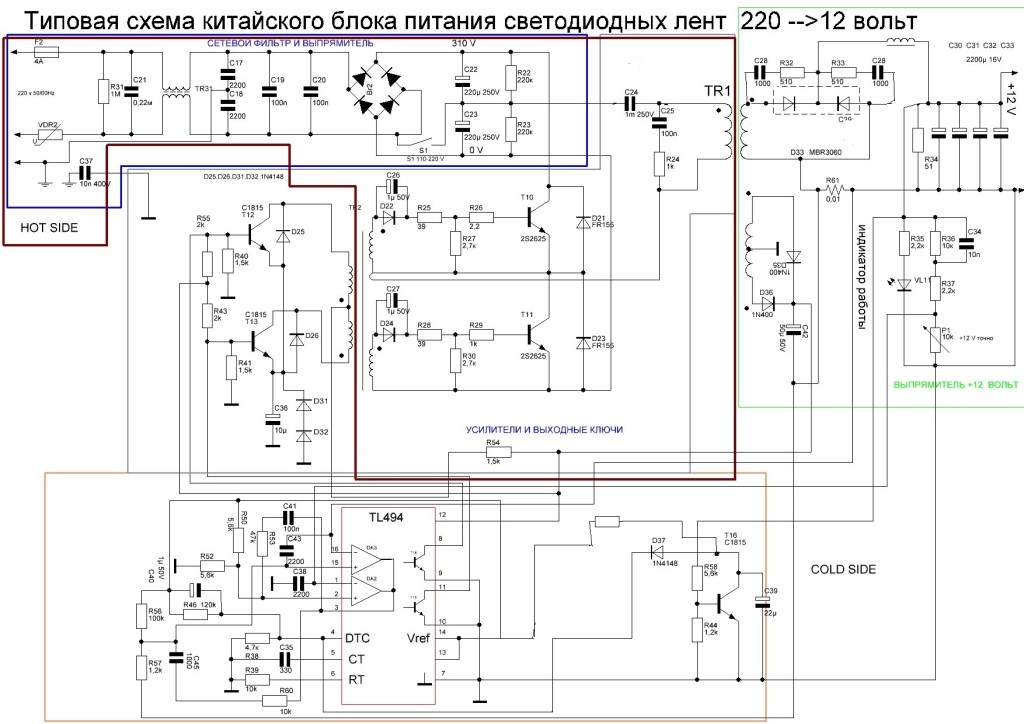

Схема, блок питания для светодиодной ленты

Схемы в таких блоках почти всегда одинаковые, для наглядности можно пользоваться схемой изображенной ниже. Типичная схема, которая используется в подобных блоках питания.

Основные неисправности в этих блоках питания:

Микросхема ШИМ контроллер — TL494. Аналог: МВ3759, IR3M02, М1114ЕУ, KA7500 и т.д.
Конденсаторы С22, С23 – высыхают, вздуваются и т.д.
Ключевые транзисторы Т10, Т11.
Сдвоенный диод D33 и конденсаторы С30-С33.
Остальные элементы выходит из строя крайне редко, но тоже не стоит упускать их из вида.

Для начала вскрываем наш блок и осматриваем предохранитель. Если он целый, подаем питание и измеряем напряжение на конденсаторах С22, С23. Оно должно быть порядка 310 В. Если напряжение такое, значит сетевой фильтр и выпрямители исправны.

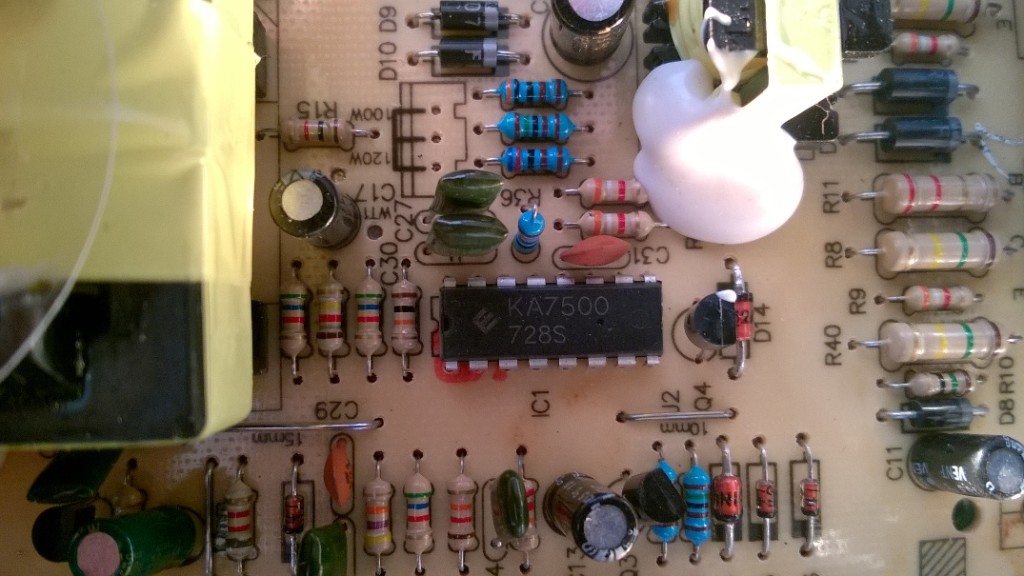

Следующим этапом станет проверка ШИМ. У нашего блока это микросхема КА7500.

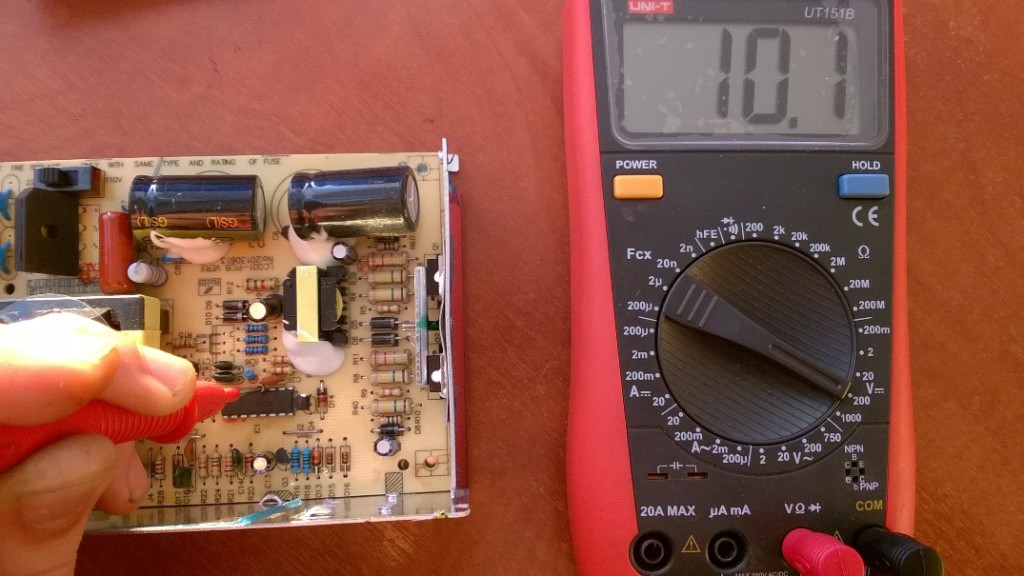

— на 12 выводе должно быть около 12-30 В. Если нет, проверяем дежурку. Если есть – проверяем микросхему.

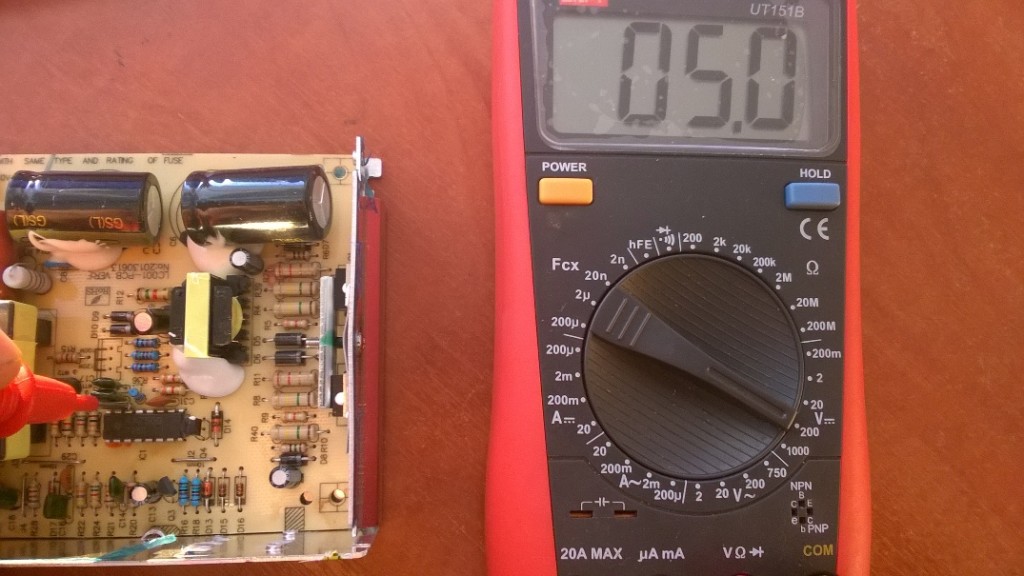

— на 14 выводе должно быть около +5 В.

Если нет, меняем микросхему. Если есть – проверяем микросхему осциллографом согласно схеме.

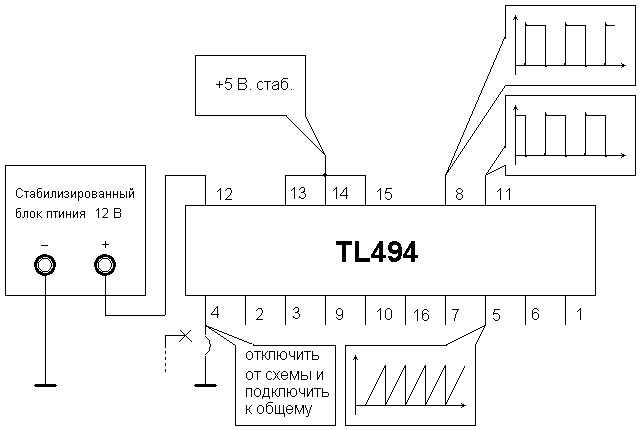

Как проверить TL494 без осциллографа?

Если нет осциллографа, рекомендуем взять заведомо рабочий блок питания, установить вместо микросхемы DIP панель, куда можно подключать проверяемые ШИМ контроллеры. Это единственный достоверный и вменяемый способ проверки TL494 без осциллографа.

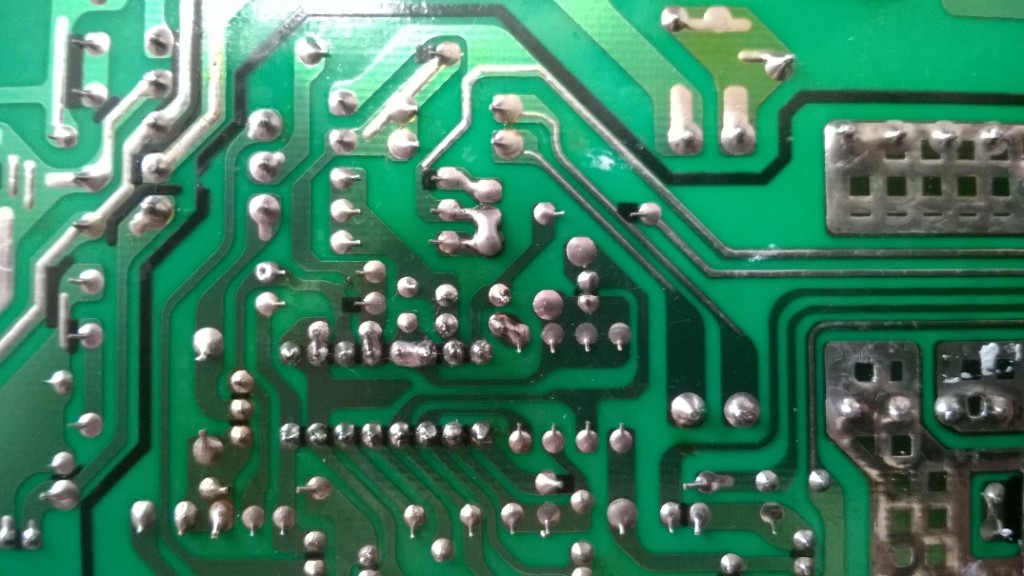

Наша микросхема КА7500 после проверки, оказалась неисправной. Перед установкой нового ШИМ контроллера устанавливаем DIP панель.

На фото мы подготовили все для замены ШИМ.

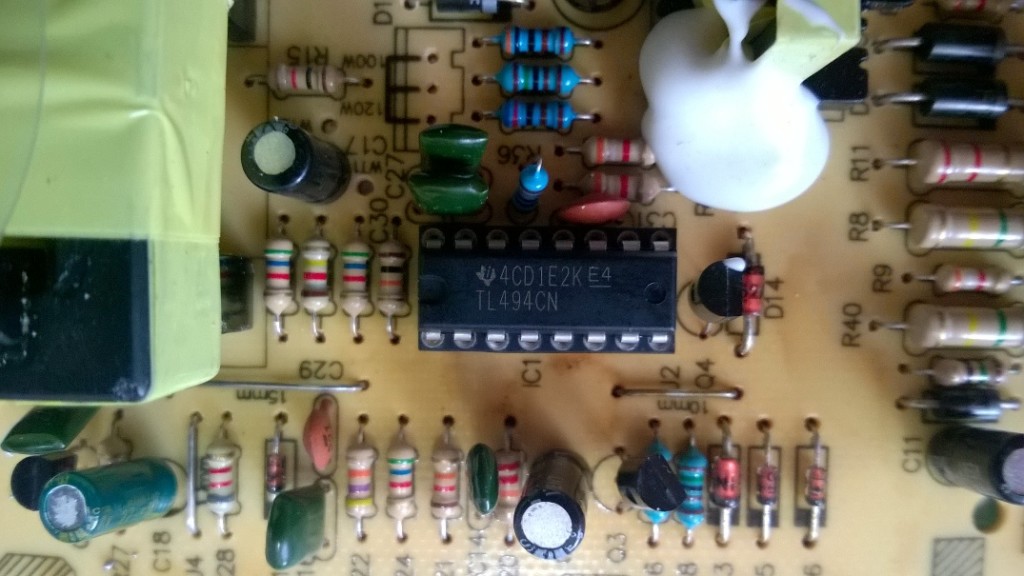

Меняем ее на аналог TL494CN.

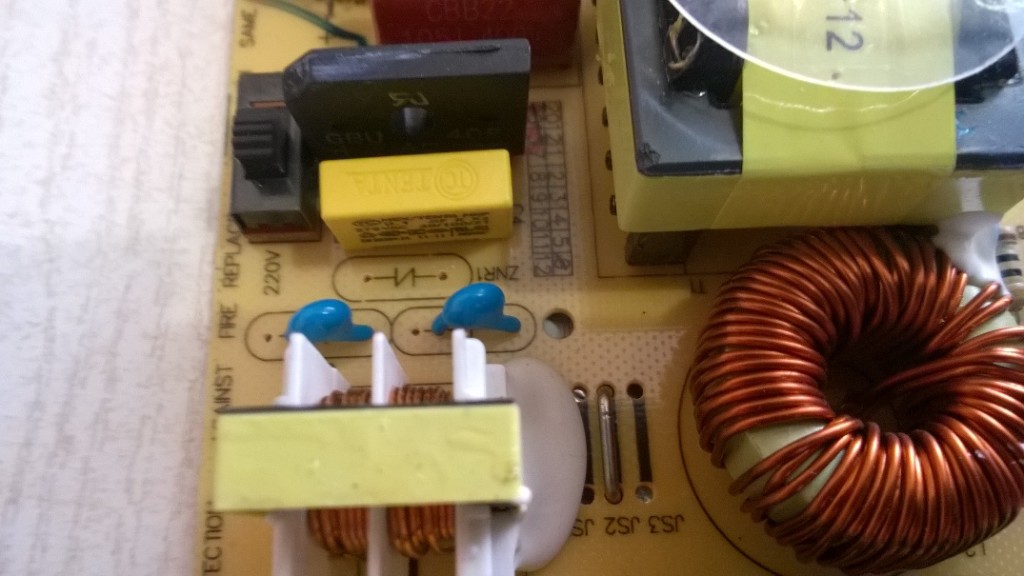

Следующим этапом станет небольшая модернизация блока. Если внимательно осмотреть сетевой фильтр есть место для установки варистора.

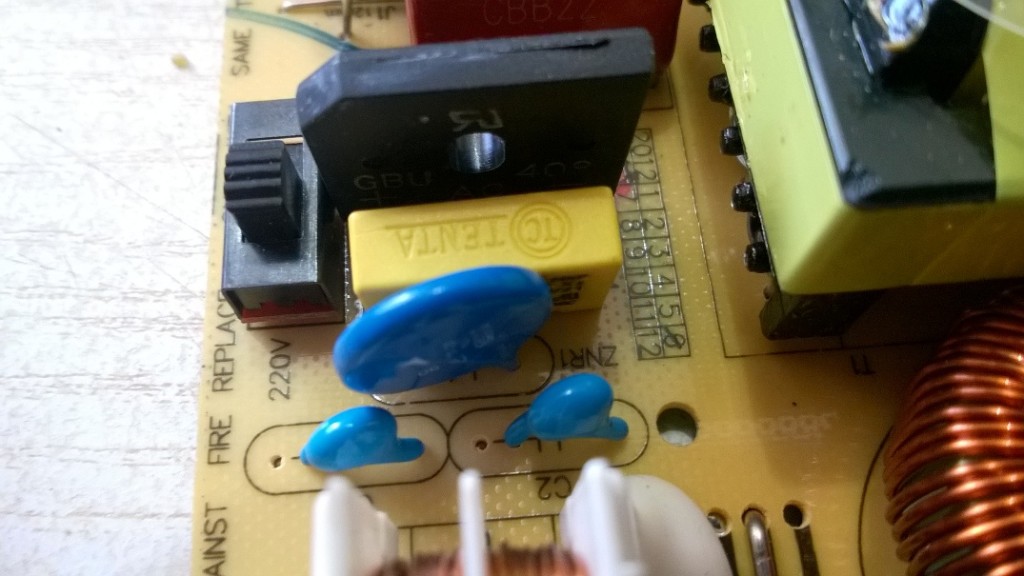

Устанавливаем варистор К275. Он будет защищать блок от скачков высокого напряжения. При коротком скачке – варистор поглощает энергию импульса, а при длительном – сопротивление варистора станет настолько малым, что сработает предохранитель и вся схема блока останется целой.

Блок перед финальным тестом.

После замены неисправных компонентов подключаем блок в сеть. Как видим блок прекрасно работает. Подстроечным резистором Р1 (возле зеленого светодиода) можно точно выставить выходное напряжение на блоке питание. Диапазон корректировки лежит в пределах от 11,65 В. до 13,25 В.

Как видим все работает исправно, ремонт блока питания для светодиодной ленты окончен. Учитывая, что в блоке отсутствует активная система охлаждения, рационально установить на крышку блока дополнительный кулер, закрытый сеткой в виде гриля.

Важно! При ремонте блока многие его компоненты находятся под опасным для жизни напряжением. Не стоит проводить манипуляции без достаточных знаний и навыков!. comments powered by HyperComments

comments powered by HyperComments

Как подключить светодиодную ленту в авто

Как правило, освещение багажного отсека в автомобилях недостаточное и его необходимо увеличить. Напряжение питания в автомобильной системе 12 вольт, поэтому и необходимо подбирать светодиодные ленты, рассчитанные на напряжение 12 вольт. Осветить багажник лучше всего двумя полосками лент, расположив их по бокам багажника.

Взять провода разного цвета. Для провода «+» подойдёт провод красного цвета, для минусового провода чёрного. Необходимо припаять провода (или присоединить через коннектор), как было показано выше. Закрепить наши ленты в выбранных местах багажника. Ну а дальше все просто присоединяем к сети освещения багажного отсека и пользуемся. Свет будет гореть, только когда багажник открыт.

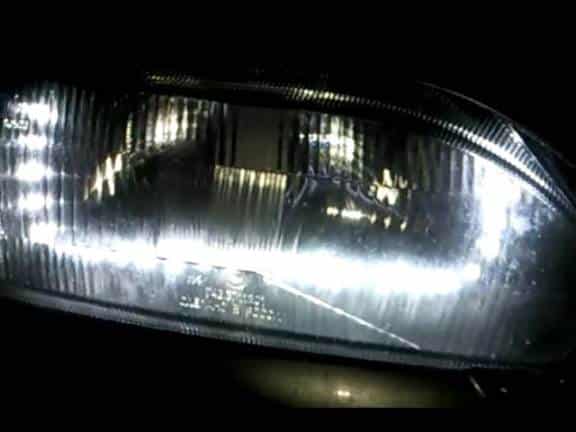

Подобную операцию можно выполнить и для фар автомобиля. Результат будет выглядеть примерно так:

Некоторые автолюбители устанавливают светодиодные ленты ещё и для подсветки колёс автомобиля. Но данная процедура достаточна сложна и её лучше выполнять руками профессионала.

Что важно:

— при выборе и установке дополнительного оборудования в автомобиль необходимо помнить, что мощность генератора определена конечной цифрой, за рамки которой выходить не стоит. Можно остаться без аккумулятора, да и без генератора тоже.

Преимущества фитолент перед другими источниками

Приведем несколько факторов, говорящих в пользу светодиодной подсветки:

меньшее потребление по сравнению с галогенными, ртутными и люминесцентными фитоисточниками;
узкий спектральный диапазон гарантирует максимальную эффективность;
низкое напряжение питания повышает уровень безопасности;
высокий КПД;
менее подвержены нагреву, чем лампочки, следовательно, их можно ближе располагать к растениям, что позволяет использовать источник меньшей интенсивности;
не содержат веществ, несущих угрозу здоровью.

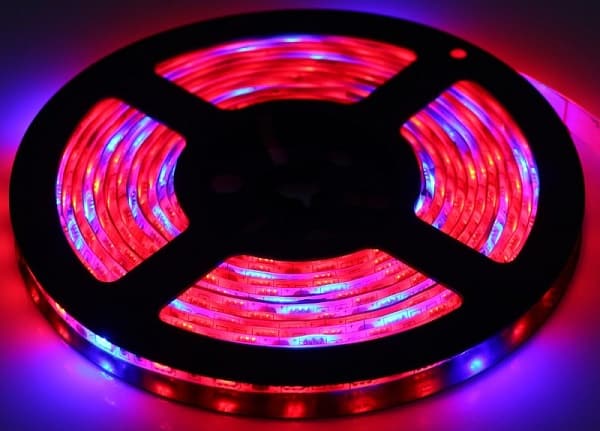

Фитолента с соотношением синего и красного света 1:5

К сожалению, у такого источника есть один существенный недостаток, ограничивающий его широкое применение – высокая стоимость, поэтому рассмотрим альтернативные варианты.

Подключение трансформатора к светодиодной ленте

Как правило, этот этап не вызывает сложностей, поскольку большинство производителей, таких как Feron или Arlight, к своим изделиям прилагают подробную инструкцию. Для тех, кто остановил свой выбор на нонейме, мы расскажем, как производится подключение светодиода к 24 или 12 вольтам.

Практикуется две схемы подключения прямая и параллельная, они представлены ниже на картинке.

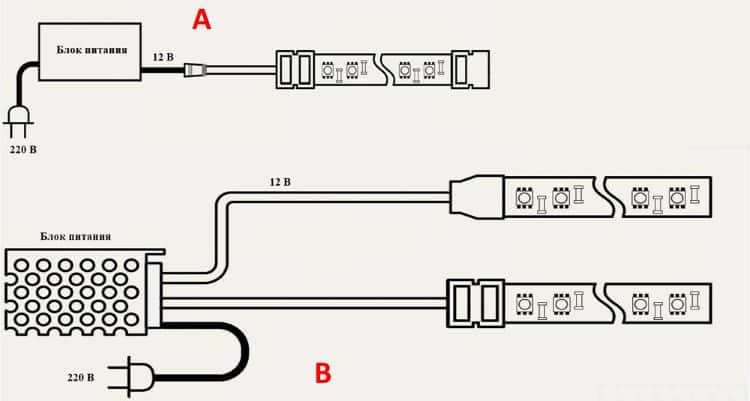

Схемы подключения А) прямая; В) параллельная

Как правило, последовательная схема подключения нескольких лент не практикуется, за исключением случаев, когда общая длина ленты не превышает 5-ти метров.

Крепление проводов осуществляется к дин-рейке на БП, где указано назначение каждого контакта (пример показан на фото ниже).

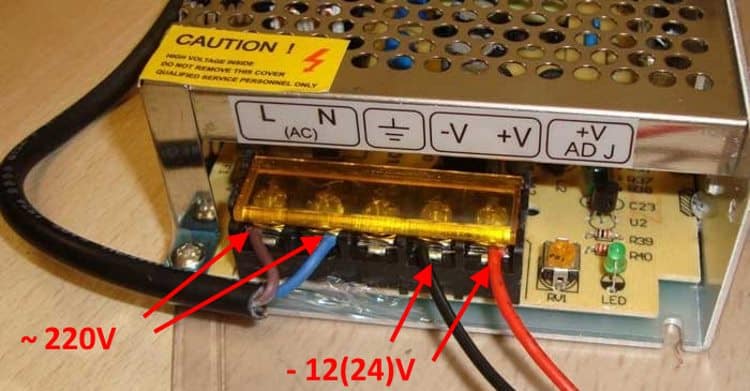

Пример подключения ленты к БП

К ленте провода припаиваются или для подключения используются специальные переходники. Что касается расстояния от БП до ленты, то чем оно меньше, тем лучше. На практике адаптеры редко устанавливаются далеко от источников света, поэтому длина кабеля в расчет не принимается.

Особенности и характеристики светодиодных лент

Светодиодные ленты — это длинные гибкие платы с контактами, на которых находятся SMD диоды на определённом расстоянии друг от друга. Для того чтобы ограничить протекающий ток по ленте на ней припаяны специальные резисторы. Дизайнеры и проектировщики очень часто используют светодиоды для создания особенного стиля интерьера, визуального расширения пространства помещения, сокрытия источников света при монтаже натяжных или подвесных потолков и т. д.

Катушка со светодиодной лентой

Виды

LED-ленты могут быть различных видов:

Самоклеящимися. Для того чтобы её приклеить необходимо просто снять липкий слой и приложить к ровному участку поверхности, изогнув в любой геометрической форме.
Бесклеевыми. Для крепления ip68 применяются пластмассовые скобы.
Влагозащищёнными ip65. Применяются для монтажа подсветки в помещениях с высоким уровнем влажности.
Герметичными ip67 и 68. Предназначены для устройства освещения в помещениях с повышенным уровнем влажности, а также под водой в бассейне.
Открытыми. Применяются для создания подсветки в помещениях: под потолком, на стенах и т. д.

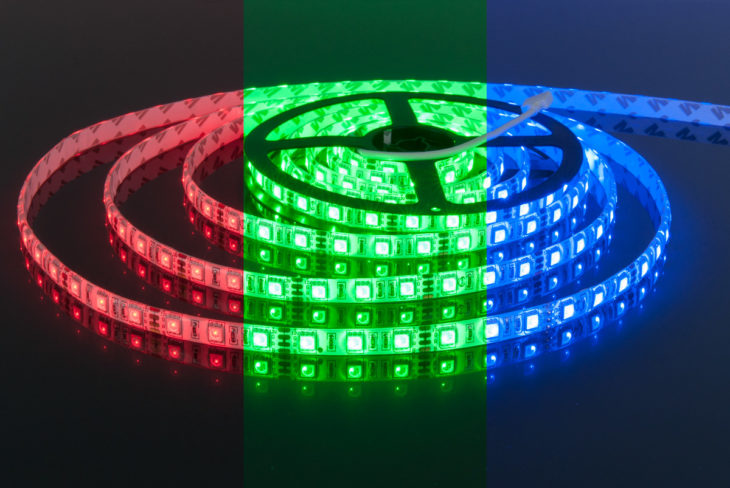

Многоцветными RGB. Ленты способны изменять свой цвет посредством специального контроллера.

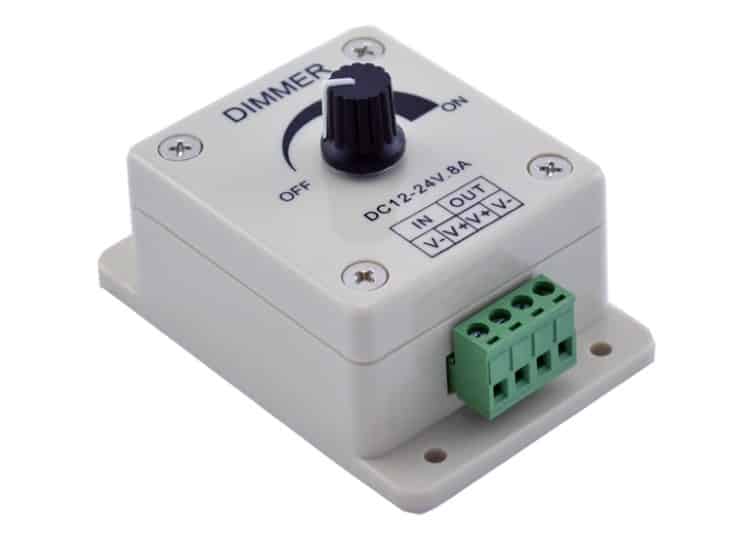

Белыми или одноцветными. Степень их яркости регулируется с помощью специального диммера.

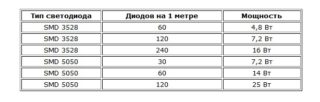

Ленты со светодиодами могут иметь различное количество диодов разного типа. Наиболее популярными являются светодиоды марки 3528 и 5050. Цифры означают размеры диодов: 3,5х2,8 мм и 5х5 мм. Первые оснащены пластиковым корпусом с одним кристаллом. Вторые также имеют пластиковый корпус, в котором находится 3 кристалла, поэтому такие светодиоды светят намного ярче.

Кроме этого, выпускают двухрядные ленты с большим количеством диодов. В настоящее время в магазинах можно приобрести новые виды со специальными чипами smd2835, которые имеют улучшенные световые характеристики. Благодаря их низкой стоимости и высокой степени светоотдачи они быстро набирают большую популярность. Так как светодиоды в таких лентах работают на безопасном режиме с уменьшенным током, то этот факт позволяет использовать их длительное время без потери степени яркости. Они вполне могут отработать свои 50 тысяч часов, которые были заявлены производителем.

Катушка с двухрядной светодиодной лентой

Светодиодные ленты маломощные, поэтому потребляют минимальное количество электроэнергии. В настоящее время существует множество видов с различным типом мощности: 4,8 Вт/м; 7.2 Вт/м; 9,6 Вт/м; 14,4 Вт/м и т. д. Светодиоды дают настолько мощный яркий свет, что их можно использовать не только в качестве дополнительного освещения, но и в качестве главного источника света. Для этого обычно используют специальные ленты типа LED-TED, которые являются самыми яркими.

Преимущества

Минимальное потребление электроэнергии;
Срок эксплуатации более 10 лет;
Возможность крепления ленты под любым углом и придания ей различной геометрической формы;
Равномерное распределение освещения по всему периметру помещения;
Большой выбор цветовой гаммы;
Высокая степень пожаробезопасности и экологичности;
Светодиоды не имеют в составе ртути и выделяют в помещение минимальное количество тепла;
Не изменяют свой цвет в период всего рабочего срока;
Не имеют радиопомех.

Особенности и характеристики светодиодных источников

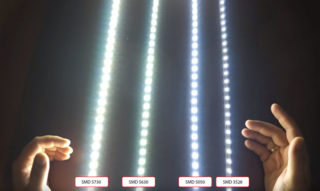

Наглядная разница между светодиодными лентами SMD 5730,3528,5050

Различные образцы светодиодных изделий различаются по ряду признаков, основными из которых являются:

направленность светового потока;
плотность монтажа;
номинальное напряжение питания;
степень защиты.

По первому показателю известные образцы LED приборов делятся на фронтальные и торцевые изделия. Наибольшее распространение получили ленты с фронтальной ориентацией и углом рассеивания порядка 120 градусов. Гибкие полосы с боковым источником свечения не так популярны, поскольку излучение у них ограничено угловым радиусом в 90 градусов.

Различные марки ЛЕД лент отличаются показателями защищенности от пыли и влаги. Класс защиты указывается на упаковке изделия в виде сочетания букв IP и следующих за ними двух цифр. Полоска с открытым монтажом диодных элементов относится к классу IP20 – герметизация полностью отсутствует. Максимально защищенная от климатических воздействий лента имеет наивысшую степень, обозначаемую как IP68.

Варианты исполнения ИБП

Варианты блоков питания светодиодных лент

По своему исполнению и рабочим характеристикам источники питания для светодиодов подразделяются на следующие виды:

компактный сетевой блок, внешне похожий на зарядное устройство для телефонов;
небольшой по размерам модуль, помещенный в прямоугольный продолговатый корпус;

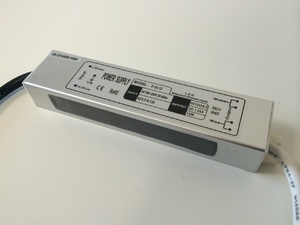

электронный балласт в полностью герметичной коробке;
аналогичная схема, размещенная в негерметичном корпусе стандартного размера.

Блоки имеют небольшую мощность (30-36 Ватт), но зато стоят достаточно дешево. Модули отличаются большим показателем мощности (до 75 Ватт). Подобно первым образцам они рассчитаны на работу с декоративной подсветкой, но в отличие от них имеют более высокую стоимость.

Электронные балласты в полностью герметичном корпусе предназначаются для эксплуатации в суровых климатических условиях. Они используются для освещения рекламных щитов и подобной продукции, размещаемой на улице. Их негерметичные аналоги, помещенные в корпус типового размера, широко применяются в быту и в рабочих офисах. Среди современных производителей трансформаторных источников питания особой популярностью пользуются российские компании ММП «Ирбис» и ИПС, а также зарубежные «Helvar» и «Mean Well» (Тайвань).

Расчет мощности трансформатора ИБП

Таблица мощности диодов

Исходными данными для расчета трансформатора для ИБП являются параметры освещенности, которые предполагается достичь посредством данного устройства. Для успешного решения этой задачи потребуется определиться с длиной ленточки, обеспечивающей нужный световой эффект. Если исходить из того, что на одном ее метре размещается 60 стандартных диодов с суммарным потреблением 4,8 Ватта, посчитать общую мощность удается простым перемножением двух известных цифр. Для этих целей даже не потребуется калькулятор, поскольку все операции легко совершаются в уме.

Кратко об управлении

Говоря о драйверах для LED-лент, нельзя не упомянуть об устройствах управления их свечением, в частности, о диммерах и RGB-контролерах.

Поскольку для питания используются импульсные БП, то регулировать интенсивность свечения ленточных светодиодов путем изменения напряжения, как для ламп накаливания, не получится. Для этой цели потребуется приобрести специальное устройство — диммер, например такой, как представлен на рисунке ниже.

Диммируемый модуль для монохромной светодиодной ленты

Включается такое устройство в разрыв между БП и лентой.

Для управления RGB-лентами используется специальное устройство, как правило, оно выполнено на базе микроконтроллера. Как правило, в него «защиты» несколько программ, позволяющих как управлять интенсивностью свечения с преобладанием того или иного цвета, так и задействовать другие световые эффекты (видео с их демонстрацией несложно найти в сети).

RGB контролер с пультом управления

Включение контролера производится так же, как и диммера (между БП и лентой).

Как подключается светодиодная лампа

с маркировками MR 16, MR 11

Особенность электронных трансформаторов в том, что для их работы нужна определенная нагрузка, чего добиться не так просто. Дело в том, что мощность светодиодов небольшая. Приходится добавлять дополнительные осветительные приборы.

Наиболее популярными на сегодняшний день являются трансформаторы электронного типа. Какие марки, как Bioledex , Relco разработаны именно для светодиодных лент, они подходят для эксплуатации в разных условиях, и помещениях.

Грамотно подобранный трансформатор обеспечивает длительный срок эксплуатации светодиодных лент

Это бывает важно, если лента используется при создании уличной рекламы. Одним из важных критериев выбора является качество прибора

Это позволит избежать неприятной ситуации, когда трансформатор неожиданно вышел из строя и лента гаснет.

Если отрезки ленты менее 5 метров, то допускается подключение последовательным методом. В том случае, если лента имеет большую длину, то потребуется проводка. Кроме того, делают отвод от кабеля. Максимальная токопроводность дорожек устройства составляет максимум 2 А, поэтому такой способ монтажа предпочтительнее.

В том случае, если источник питания находится на большом расстоянии от ленты, то на выходе может упасть напряжение. Поэтому провода подбирают так, чтобы они были одинаковыми в длину. Это может быть, например, «ПВС», который имеет сечение от 0,75 до 2,5 мм2.

Перед началом монтажа измеряют напряжение экспериментальным путем, для этого следует подключить элементы электрической цепи. Пренебрегать этим не стоит. Некоторые ленты могут иметь разное напряжение, что в итоге будет сказываться на яркости. В том случае, если будет подключаться вся катушка, то ленту запитывают с двух концов, это обеспечит равномерное свечение диодов.

Итак, качество работы светодиодной ленты, а также ее срок эксплуатации зависит от многих факторов. В первую очередь от выбора специального трансформатора.

На что обратить внимание при выборе?

В процессе выбора подходящего трансформаторного устройства в качестве источника питания на 12В, крайне важно учитывать три основных параметра, представленных:

Номинальным выходным напряжением. Такой критерий чаще всего является кратным 12В, поэтому может составлять 12В, 24В, 36В 48В или более. В любом случае показатели должны подходить для номинального напряжения светодиодного осветительного прибора.
Номинальным током на выходе или уровнем мощности. Этот критерий не может быть меньше, чем суммарная потребляемая мощность всего источника света. Специалисты советуют рассчитывать показатели мощности с некоторым запасом.
Типом исполнения, включая параметры, представленные уровнем защиты от пыли и влаги, что позволяет применять осветительный прибор в уличных условиях, а также помещениях, имеющих специфический микроклимат.

Герметичные светодиодные трансформаторы со степенью защиты IP-67, могут устанавливаться в ванных комнатах и саунах, а также снаружи дома. Негерметичный блок питания со степенью защиты IP-20 – оптимальный вариант для монтажа исключительно в сухом и только в хорошо проветриваемом помещении.

Качественный блок питания обладает системой, обеспечивающей плавный пуск, что позволяет значительно продлить срок эксплуатации осветительной ленты, а запас мощности не должен быть менее 20%.

Список источников
