Дачный (садовый) туалет своими руками. детальные чертежи. пошаговая инструкция

Общие рекомендации по строительству

Строительство уличного туалета своими руками — это очень ответственное занятие. Вам необходимо учесть множество мелочей и нюансов, перед тем, как приступать к возведению санитарного узла. Существует несколько типов уличных туалетов:

Биотуалет;
Вариант с выгребной ямой;
Торфяной санузел;
Пудр и люфт клозеты.

Биотуалет – это специальная переносная кабинка, которая может быть размещена практически в любом месте частного участка. Она очень удобна тем, что Вам нет необходимости копать под неё отдельную яму – в биоузел встроена специальная емкость для сбора отходов. Главным недостатком является стоимость, в среднем такое удовольствие стоит от 20 000 рублей, и постоянный неприятный запах из-за контейнера.

Фото — БиотуалетФото — Устройство биотуалета

Уличный туалет с выгребной ямой наиболее выгоден для постоянной установки санитарного места. Для возведения Вам понадобится выкопать яму, которая будет служить как контейнер в биотуалете. Это удобная и долговечная конструкция, но она требует серьезного подхода, для подготовки чертежей и схем.

Фото — Туалет с выгребной ямойФото — Рабочий чертеж туалета с выгребной ямой

Пудр клозет – это вариант туалета на участке, где вода расположена слишком близко к санузлу (скважина, колодец, река). Непосредственно под стулом устанавливается специальное ведро, которое можно легко достать и очистить, чтобы каждый раз после процесса жизнедеятельности не менять емкость, её содержимое присыпают опилками или золой из костра.

Фото — Пудр клозет

Уличный люфт клозет по строению напоминает предложение с выгребной ямой, главным отличием его является то, что он полностью стационарен и для его очистки необходимо прибегать к услугам ассенизаторских компаний. Яма располагается не под стульчаком, а периметрально от него. В основном их строят на маленьких участках, прямо под домом, но под небольшим углом, что позволяет нечистотам не засорять придомовую территорию.

Фото — Люфт клозет

Торфяной туалет по своей конструкции сделан по типу пудр-клозета. Он представляет собой обычный унитаз, но только вместо воды бачок наполняется мелким торфом, который и присыпает отходы. Это очень удобная система для мест без водоснабжения, к тому же, он достаточно прост по проектированию, и его можно размещать недалеко от источников воды.

Материалы для постройки санитарных узлов могут выбирать самые разные, в зависимости от Ваших предпочтений и возможностей. К Вашим услугам предлагаются следующие варианты:

Дерево. Самый простой и популярный вариант, но достаточно дорогостоящий. В большинстве случаев для возведения дачных санитарных узлов выбираются небольшие бруски и штакеты, при необходимости их утепляют специальными материалами;
Профнастил. Уличный туалет из профнастила – это дешевая и долговечная постройка, которой не страшны перепады температур и дожди. Кроме того, многие марки профиля не нуждаются в дополнительных утеплителях;
Камень. Это, можно сказать, просто вечный санузел, он будет стоять долго и служить верой и правдой, но при постройке обойдется достаточно дорого. К слову, именно из кирпича получается самый теплый укромный уголок.

Рекомендации специалистов, или что нужно учесть при постройке дачного туалета:

Если Вы планируете модель с выгребной ямой, то необходимо помнить, что до любого источника воды должно быть расстояние не менее 25 метров, иначе все стоки уйду в воду. Это же касается и источника питьевой жидкости соседей;
Погреб должен находиться от санузла не менее чем в 12 метрах и от сауны или ванны в 8;
Не располагайте отхожий угол ближе, чем в четырех метрах к местам, где Вы содержите домашних животных или скот;
Забор в среднем рекомендуется устраивать на расстоянии в метре от туалета;
В целях комфорта и как признак хорошего тона, дверь от туалета не должна открываться в сторону соседнего дома.

Видео: дачный туалет своими руками

Организация выгребной ямы

При необходимости возвести такую конструкцию как туалет на даче своими руками инструкция, чертеж с размерами, поможет вам организовать эту работу. Часто канализационный сток для такого строения является накопительной емкостью. Сконструировать такую систему довольно легко. Но предварительно необходимо правильно подобрать размер и местонахождения. Если ошибиться, нечистоты будут травить не только почву, но и саму жизнь владельца участка.

Во время начала работы часто возникает масса вопросов по теме как сделать туалет на даче своими руками, чертеж и чем лучше выкопать яму? Для этого можно воспользоваться лопатой или нанять услуги экскаватора

Но важно не это, а последующая отделка стока. Для конструирования ям применяются множество материалов

Срок эксплуатации готового строения зависит от правильности выбора технологии изготовления.

Нужно знать, что канализационные ямы могут быть накопительными и фильтрующими. Накопительные нуждаются в частой выкачке, а фильтрующие загрязняют почву. В принципе ямы с недостаточным показателем герметичности запрещают, но на дачных территориях все же их конструируют.

Ямы для туалета на даче своими руками конструируются из:

кирпича;
пластикового бака;

Для конструирования такой системы из выбранного материала необходимо выкопать яму, лучше это делать с помощью лопаты. Объем данной конструкции не большой, но с помощью лопаты она будет ровной. Таким образом облегчается процесс кладки кирпича. Во время данной процедуры, стоит учитывать параметры кирпича, и слой гидроизоляции. Лучше копать на 20 см шире и глубже чем вам необходимо.

Когда яма для туалета на даче своими руками выкопана, ее необходимо обустроить. Дно необходимо утрамбовать, засыпать слой песка в 15 см и также плотно утрамбовать. Затем на площадь дна укладывают битый кирпич и армирующую сетку. И заливают бетоном, также слоем в 15 см. Если дно будет фильтрующего типа, то на песочный слой насыпают щебневый слой.

Для кладки кирпича, необходимо по периметру залить фундамент. Отделка стен канализационного стока для туалета на даче своими руками проводится на половину кирпича. Для этого вида отделки рекомендуется использовать кирпич силикатного типа, красный более подходящий вариант. Более долго прослужит сделанная яма для туалета на даче своими руками из шлакоблока. После завершения кладки, если решили, что яма будет герметичной, то необходимо промежутки и швы залить раствором или мастикой, а затем накрыть ее.

Если имеются размеры и чертеж туалета на даче своими руками можно перекрытие организовать таким образом:

Для конструирования плиты перекрытия, нужно предварительно заполнить грунтом пустоты между кладкой и землей. Во время такой манипуляции желательно оставит расстояние в 20 см до верха конструкции, в этот промежуток, необходимо залить бетон, который выступит в роли укрепления под перекрытие.
Чтобы бетон не попал в яму, ее надо накрыть листами металла или жести, но для уверенности что лист не прогнется в яме устанавливаются опоры. Сам раствор изготавливают из цемента и песка. Цемент желательно брать марки 400. Замес делается по соотношению 1 к 3, а именно 1 цемент и 3 песка. Если имеется щебень, то лучше добавить и его, так улучшается качество раствора и он становится более надежным. Плита заливается монолитно.

Чтобы плита получилась более надежной, делается армирование участка и только потом заливается. Чтобы сделать туалет на даче своими руками чертежи вам помогут.

При конструировании сливной ямы в туалет на даче своими руками инструкция, чертеж с размерами должны быть обязательно, особенно, если используется пластик

Важно учесть, что выкопать такую яму необходимо немного большего размера, примерно на двадцать сантиметров с каждой стороны. Заливка дна проводится по тому же принципу, что и в ямах с кирпича

Но еще во время армирования под плиту перекрытия, необходимо изготовить 2 петли. К ним в дальнейшем будет привязан бак.

После полного застывания бетона в яму опускается емкость, и привязывается к петлям, которые не дадут легкому материалу, под воздействием грунтовых вод всплыть на поверхность. Теперь необходимо заполнить землей пустоты между котлованом и самой емкостью. Идеально будет если пустоты заполнить смесью песка с цементом.

Рекомендуется, во время засыпки пустот емкость наполнить водой. Таким образом она под давлением не помнется.

Виды туалетов для дачи

Выбирая конструкцию для того, чтобы построить туалет на даче своими руками, ориентируются, в первую очередь, на комфорт использования постройки. Причем удобным должно быть не только посещение туалета, но и его обслуживание. Для того, чтобы сделать правильный выбор, следует ознакомиться с особенностями работы каждого из вариантов туалетов.

Туалеты с выгребными ямами

Самый простой вариант утилизации отходов – яма для туалета на даче своими руками. Над ней устанавливают домик, в обиходе часто называемый, в зависимости от внешнего вида, «скворечником» или «шалашом», степень комфорта которого зависит от возможностей мастера. Очищается яма при помощи ассенизаторской машины. Подобные конструкции – не самые совершенные, но из-за простоты устройства и экономичности они остаются популярными и востребованными, если речь идет о загородных участках, на которых владельцы появляются не часто. Туалеты с выгребными ямами подходят и для дач, на которых проживает небольшое количество человек.

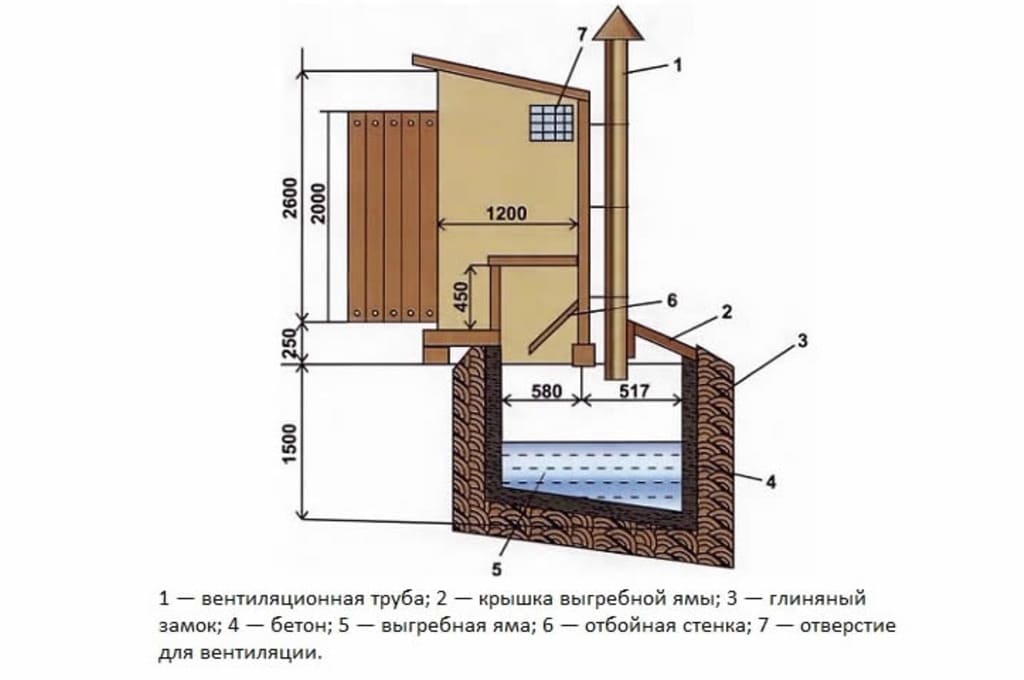

На фото схема устройства туалета над выгребной ямой

Люфт-клозеты

Люфт-клозет представляет собой усовершенствованную конструкцию туалета с выгребной ямой, отличительной особенностью ее является полная герметичность накопителя. Люфт-клозет может устраиваться таким образом, чтобы унитаз находился в отапливаемом помещении (доме), а накопитель – за его пределами (как правило, у стены, прилегающей к туалету). Унитаз с накопителем соединяется наклонной или вертикальной трубой, по которой отходы самотеком поступают в резервуар. Очистка накопителя люфт-клозета из-за герметичности может осуществляться только при помощи ассенизаторов. Люфт-клозет более удобен и гигиеничен, чем обычный туалет на даче с выгребной ямой.

При обустройстве люфт-клозета унитаз находится в помещении, что является преимущество данного вида конструкции

Пудр-клозеты

Пудр-клозеты отлично подходят в тех случаях, когда на участке близко к поверхности находятся грунтовые воды. Такая особенность может стать причиной неприятностей при установке других конструкций, но никак не повлияет на работу пудр-клозета. Существенным преимуществом такого варианта дачного туалета является и возможность с минимальными затратами превращать отходы жизнедеятельности в экологичное органическое удобрение. Пудр-клозет получил свое название от принципа действия – отходы в накопителе присыпаются («припудриваются») сухим составом (торфом или торфяно-опилочной смесью). В результате предотвращается возникновение гнилостных процессов, минимизируется вероятность появления неприятных запахов. Отходы, пересыпанные торфом, по мере наполнения резервуара туалета выгружаются в компостную яму, где они превращаются в компост.

Пример самодельного дачного пудр-клозета

Пудр-клозеты могут быть стационарными с объемными накопителями или компактными переносными. Во втором случае малогабаритная конструкция может заноситься в дом в ночное время или во время дождя.

Для удобства транспортировки отходов до компостной кучи емкость можно дополнительно оснастить колесами и ручками

Биотуалеты

Ставшие популярными биотуалеты, представляющие из себя готовый компактный унитаз, действительно хорошо зарекомендовали себя в процессе эксплуатации. Их принцип действия может быть аналогичен работе торфяного пудр-клозета. Переработка и разложение отходов в таких торфяных биотуалетах происходит с помощью торфяной смеси.

В других моделях для переработки возможно использование биопрепаратов. В состав сухих или жидких наполнителей входят культуры определенных видов бактерий.

Торфяной биотуалет подойдет как для дачи так и для частного дома

В химических моделях активные вещества для разложения отходов представляют собой химические препараты. При выборе следует учитывать, что безопасные и эффективные наполнители стоят дороже остальных, а некоторые используемые неосведомленными дачниками вещества (хлорная известь, формальдегид и пр.) запрещены из-за токсичности.

Читайте в отдельной статье: Как выбрать домашний биотуалет.

Строительство люфт-клозета

Если вы решаете вопрос, как построить на даче туалет самому, люфт-клозет стоит рассматривать, как один из оптимальных вариантов. Он весьма прост в исполнении и не требует значительных расходов. В то же время такие конструкции более комфортны, чем обычные «скворечники» с ямами.

Прежде всего важно выбрать место для земляных работ. Яма для отходов в отличие от многих других конструкций выполняется непосредственно рядом с домом, поскольку унитаз, из которого будут поступать стоки, будет находиться внутри дома

Итак, требуется обозначить место для туалета внутри помещения и место для накопителя у прилегающей стены. Глубина ямы должна быть не менее, чем 1 метр, причем ее стены должны быть полностью гидроизолированы. Специалисты рекомендуют делать дно и стены резервуара из заливного бетона с последующим покрытием набравшей прочность конструкции гидроизоляционным слоем (например, битумом). Повысить надежность гидроизоляции можно с помощью глиняного замка (толщина прослойки – не менее 0,5 м).

Верхняя часть ямы туалета закрывается двойной крышкой – между слоями чугуна и дерева устанавливается слой теплоизолятора. Самотек отходов может обеспечиваться наклоном трубы, которая ведет из унитаза в накопитель (в этом случае на этапе строительства необходимо предусмотреть для нее входное отверстие, а после ввода герметизировать шов) или конструкцией самого резервуара (расширяющаяся яма с заходом под дом по направлению от туалета на улицу с наклонным полом). Для люфт-клозета необходима вентиляция. В холодное время года эффективность вытяжки может обеспечиваться разностью температур, а в летнее время лучше использовать вытяжной вентилятор.

Схема люфт-клозета

Туалет для дачи без запаха

Существует несколько вариантов организации туалета для дачи без запаха: биотуалет, торфяной туалет, выгребная яма и септик. Все эти варианты отличаются по стоимости, сложности обслуживания и трудоемкости постройки.

Химический биотуалет на даче

Биотуалет представляет собой разновидность туалета, которым не требуется система канализации. Отходы жизнедеятельности накапливаются в специальном баке.

Рис.38. Модульный биотуалет.

Химические биотуалеты снабжены баком для накопления отходов и смыва, в бак смыва наливают воду и дезодорирующую жидкость, а в бак отходов добавляются дезинфицирующе-расщепляющую жидкость. Использование такого туалета практически аналогично городскому.

Рис.39. Химический биотуалет — это автономный комплекс, снабженный баком для нечистот. Такой туалет может быть установлен в любом месте. Однако небольшая емкость для нечистот требует постоянной утилизации отходов жизнедеятельности. Такой туалет прекрасно подойдет для кратковременного использования.

Достоинством химических биотуалетов является автономность, а, следовательно, их возможно установить в любом месте, в том числе и в доме, и не строить специального строения.

Рис.40. Дезодорирующая жидкость обеспечит отсутствие запаха.

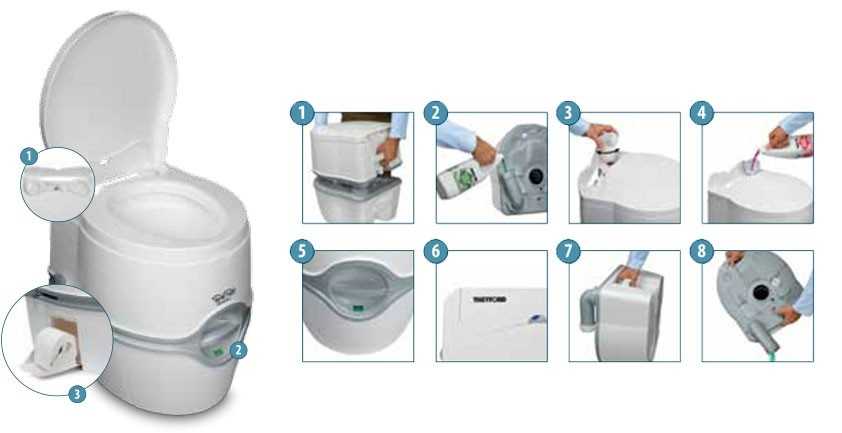

Рис.41. Правила обращения с химическим туалетом.

Недостатком является необходимость постоянного слива отходов. Следует отметить, что не все химические жидкости позволяют сливать отходы в почву, а значит придется иметь специальное место для утилизации отходов.

Финский туалет для дачи

Торфяной туалет для дачи от химических отличаются более простой конструкцией. В своей работе они не используют химических препаратов. Конструктивно торфяные туалеты представляют собой небольшой бак с механизмом отвода жидкости. Для расщепления отходов после каждого использование необходимо в туалет засыпать немного торфа.

Рис.42. Торфяной туалет для дачи представляет собой систему в которой отделяется твердая фракция отделяется от жидкой. Жидкая фракция отводится, а твердая за счет присыпки торфом перерабатывается в удобрения для сада. Недостатком торфяного биотуалета является необходимость утилизации жидкой фракции и регулярная чистка от переработанной твердой фракции.

Большим достоинством торфяного туалета является экологичность. Отходы, перемешанные с торфом можно использовать как органическое удобрение для растений.

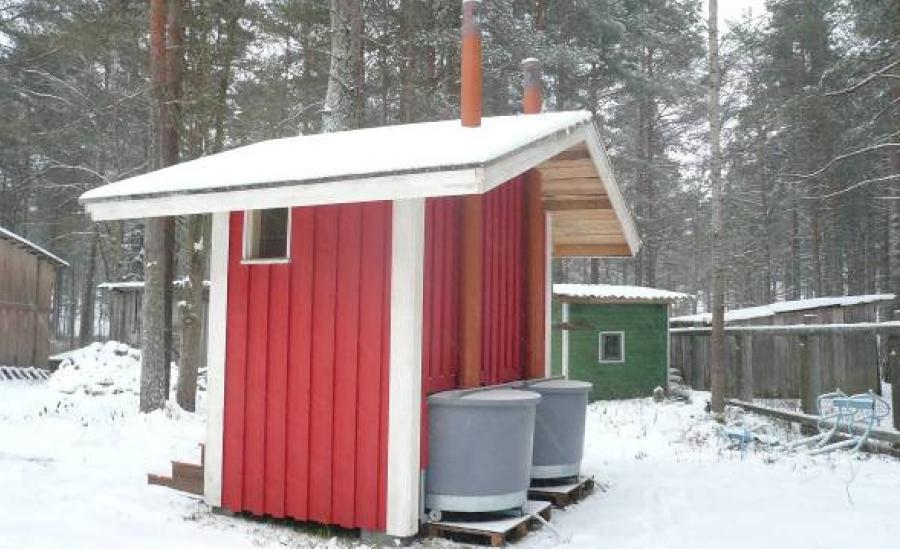

Рис.43. Емкость с отходами у финского туалета располагается под кабинкой.

Рис.44. Устройство торфяного туалета по финской технологии.

Недостатком является необходимость сооружения специального домика, установка вентиляции и необходимости оборудования дренажа для жидких фракций.

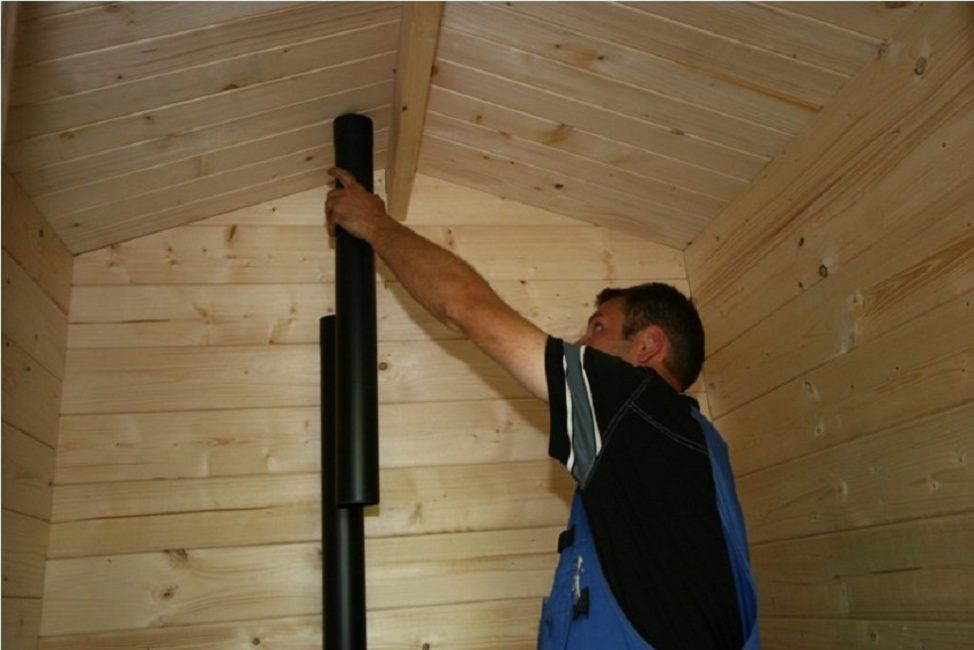

Рис.45. Вентиляция финского туалета.

Септик для туалета на даче

Септик для туалета на даче это самый современный способ утилизации отходов жизнедеятельности. Существуют полностью автономные септики не требующие обслуживания. Их принцип работы построен на расщеплении отходов.

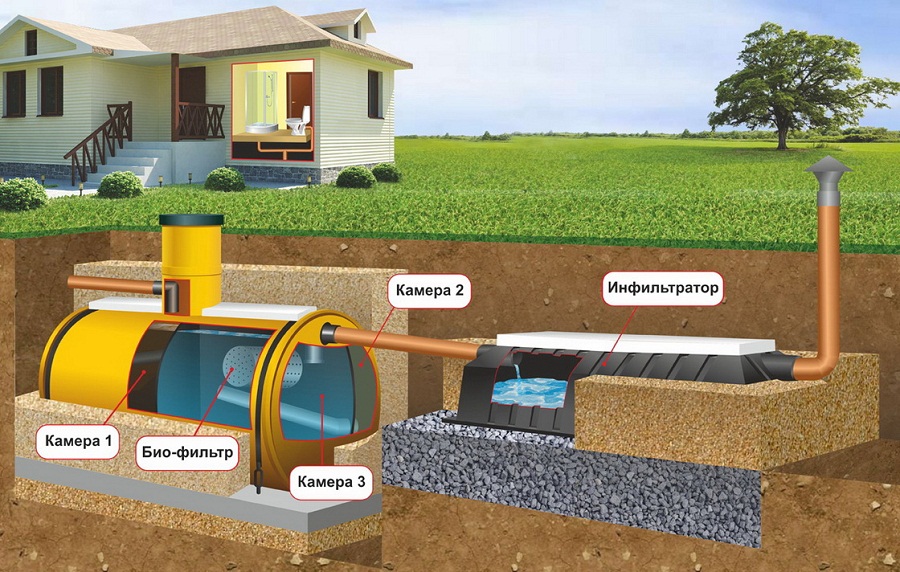

Рис.46. Принцип работы септика.

Рис.47. Схема установки септика.

Рис.48. Септик — это автономная система канализации для дома. Из-за сложности установки и необходимости круглогодичного использования, они обычно применяются в загородных домах. Нечистоты попадая в септик подвергаются разложению. Септик не требует регулярных чисток.

Учитывая сложность установки и стоимость оборудования, септики обычно применяются в загородных домах круглогодичного проживания.

Рис.49. Септик для загородного дома.

Мы рассмотрели все возможные варианты туалетов для дачи. Несмотря на обилие вариантов наибольшее распространение получили септик и традиционный уличный туалет для дачи. Септик хорош своей автономностью и возможностью организации полноценной системы канализации. Обычно септик применяют в загородных домах и дачах круглогодичного проживания. Если дача посещается только в летний период, то самый простой вариант организации туалета — это деревенский вариант. Для деревенского туалета необходимо установить выгребную яму, роль которой обычно выполняет бочка, а сверху построить кабинку. Обычно кабинку строят из дерева. Если хорошо декорировать туалетный домик, то помимо выполнения своего прямого назначения, он будет еще прекрасным украшением участка.

Общие рекомендации

Практичное ограждение своими руками: установка забора из сетки рабицы (Фото & Видео) +Отзывы

Монтаж вентиляционной системы

Чтобы избежать распространённых ошибок при возведении санузла, эксперты призывают учитывать такие моменты:

Если высок риск заражения грунтовых вод продуктами распада органики, то дно и стены выгребной ямы бетонируют и предусматривают гидроизоляцию
Тяжёлые конструкции устанавливают на ленточный фундамент. Постройки малого веса – на опоры
Для системы вентиляции в отхожем месте используют пластиковую трубу диаметром 10 см, которую жестяными хомутами притягивают к вырезанному в крыше отверстию
Кровельные работы на крыше домика типа «Шалаш» допускается выполнять не только рубероидом, но и полимерным шифером, черепицей, пластиком
Для отделки пола в домике не рекомендуют брать кафельную плитку – она станет скользкой зимой, а летом будет слишком холодной
Основная нагрузка в наземном строении приходится на дверную коробку. Стойки двери строения к брусьям каркаса крепят для надёжности шпильками
Для дополнительного утепления туалета делают двойную обшивку, между слоями которой помещают поролон либо другой синтетический утеплитель
Выгребную яму лучше всего перекрывать готовой железобетонной плитой, которая будет служить надёжным фундаментом
Если постройку выполнить из того же материала, что и другие жилые строения (кирпич, дерево, бетон), то участок будет смотреться аккуратнее

5.5
Total Score

Дачный туалет

Удобство

Материальные затраты

Простота ухода

Технология постройки туалета на дачном участке

Выбирают место для туалета, расположенное не ближе, чем на 25 метров от источника воды. Если расположить туалет дальше санитарной зоны невозможно, емкость для фекалий и стоков должна быть герметичной, без контакта с почвой.
Выкапывают яму под емкость. Выгребная яма может быть любого размера, с выходом за пределы туалета или располагаться под ним. Стенки ямы можно выложить автопокрышками либо вкопать в землю металлическую бочку на 200 литров. Существуют также специальные емкости из пластика, армированные металлическими ребрами – можно использовать их. Проводят обратную засыпку ямы вокруг вкопанной емкости и трамбуют грунт.
Устанавливают столбчатый фундамент под углами полозьев туалета. Его можно выполнить из кирпича или бетонных блоков. Поверх столбиков обязательно кладут слой рубероида.
Выполняют основание туалета: из бруса 150х150 мм делают полозья по чертежу, скрепляют их на шпильки и устанавливают на столбчатый фундамент. Полозья обрабатывают антисептиком или отработанным маслом.
Поверх полозьев настилают перекрытие пола. Для утепленного туалета пол выполняют так: с нижней стороны пол подшивают листами ОСБ, укладывают между досками каркаса утеплитель – пенопласт, после чего зашивают пол сверху листами ОСБ.В полу предусматривают отверстие для стока фекалий, прямо над вкопанной емкостью.
По чертежу собирают стенки из доски 100х50 мм, скрепляя элементы на гвозди или саморезы. Устанавливают каркасы стен на основание и крепят с помощью уголков и саморезов.
Настилают стропила в соответствии с чертежом: делают запилы в стропилах, опирая их на верхнюю доску торцевой и фронтонной стены, после чего крепят стропила на гвозди или уголки. Крышу зашивают листами ОСБ снизу, между досками укладывают утеплитель – пенопласт. Поверх пенопласта настилают рубероид или другую рулонную гидроизоляцию, поверх крепят профнастил, шифер или другой подходящий кровельный материал.
Туалет зашивают снаружи – вагонкой, сайдингом, блокхусом. Между досками каркаса также можно уложить утеплитель.
Дверь изготавливают из бруска размером 50х50 мм в соответствии с чертежом. Для придания коробке двери прочности ее стягивают по диагонали двумя брусками. Дверь зашивают аналогично стенам туалета. Навешивают дверные петли, крепят ручки и запоры.
Вставляют в боковое окно стекло. Для этого на доску каркаса набивают брусок толщиной 20-40 см по периметру окна, вставляют вырезанное по размеру стекло и закрепляют с помощью штапиков.
Внутри выполняют полку из бруска на уровне 40-50 см. Брусок крепят к каркасу боковых стен на уголки или гвозди. Выполняют внутреннюю обшивку туалета. Зашивают полку строганой доской 25 мм сверху и спереди, в верхней части делают отверстие по отверстию в стульчаке. Крепят стульчак с крышкой.
При желании проводят в туалет электричество и делают освещение.

Древесину для защиты от гниения нужно обработать антисептиком или специальными составами, краской, олифой. Чтобы при эксплуатации туалета избежать неприятного запаха, содержимое выгребной ямы нужно дезинфицировать с помощью природного антисептика – торфа, а раз в сезон откачивать из емкости скопившиеся в ней отходы. Если же вы хотите избежать чистки выгребной ямы, можно подключить туалет к септику, который также можно сделать самостоятельно.

Туалет готов

Альтернативные способы организации туалета на даче

Торфяной туалет своими руками — пудр-клозет

Пудр-клозет — это вариант безотходного биотуалета, который можно устроить в любом месте без трудоемкого строительства выгребной ямы. Вместо воды используется торф, который полностью подавляет запахи и обеспечивает биоразложение отходов. В результате переработки получается готовый к использованию компост.

Для установке в уличной кабине такого туалета достаточно сделать деревянную подставку и поставить ведро на несколько десятков литров. Биотуалет будет готов к использованию.

Торфяной компостный биотуалет заводского производства

Торфяной компостный биотуалет – это один из видов уличных туалетов, основанных на природных процессах переработки фекальной массы. Основной принцип его устройства в наличии емкости, где собираются отходы и перерабатываются методом биоброжения вместе с торфом. Подобный туалет можно сделать самостоятельно или приобрести уже готовую емкость, приспособленную для этих целей с отводом неприятных запахов. Готовые торфяные туалеты могут размещаться в помещении.

Основное отличие готового от самоизготовленного торфяного туалета в наличии перфорированного контейнера объемом 45(!) литров, который улучшает процессы фильтрации, испарение и препятствует закисанию массы отходов. При установке торфяного туалета в уличной кабинке отфильтрованную жидкую фракцию выводят в дренажный приямок. Готовые туалеты адаптированы для работы при температуре -40С до +60С, а также устойчивы к УФ-излучению.

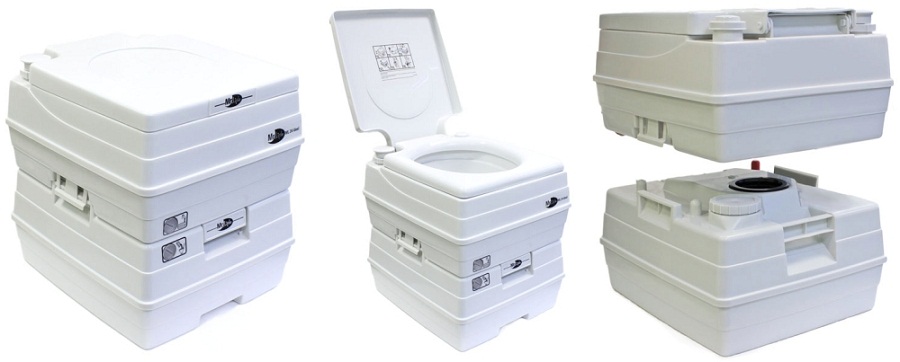

Портативные биотуалеты

Для многих людей биотуалеты являются оптимальным выбором для дачи. Несмотря на статью затрат по очистке накопительных емкостей, этот вариант вполне заменяет по комфортности стационарные туалеты. В продаже присутствуют модели, рассчитанные на разный объем бака, соответственно, на эксплуатацию с разным количеством членов семьи. Такие туалеты полностью исключают наличие неприятного запаха и могут быть установлены непосредственно в дачном доме, в отдельном помещении только для удобства использования.

Лучше остановить свой выбор на модели, которая имеет стандартную высоту и надежный поршневой слив. Эти особенности сделают эксплуатацию более комфортной, хотя в продаже имеются менее дорогие модели, которые отличаются неприхотливостью, простотой и удобством в использовании. Средняя модель биотуалета рассчитана в среднем на недельную эксплуатацию тремя людьми и 50 посещений. Наиболее удобные модели имеют индикатор заполнения и клапан сброса давления, что исключает возникновение проблем при эксплуатации.
