Уклон канализационных труб

СОДЕРЖАНИЕ
0
40 просмотров
09 февраля 2020

Наружные канализационные сети

Устройство наружных систем удаления отработанной жидкости из дома представляет собой установку безнапорного трубопровода, соединенного с коллектором. Здесь также основным условием успешности в работе является создания определенного угла наклона в сторону слива. Как рассчитать уклон канализации? Можно воспользоваться соотношением:

где:

  • V – скорость протока слива, м/сек;
  • Н – степень наполнения трубопровода;
  • d  – размер  трубы;
  • K – коэффициент наклона сточной трубы.

Наклон наружной канализации  обеспечивает беспрепятственный сток дворовых и квартальных сетей. Для сечения в 100 миллиметров уклон канализационной трубы на 1 метр по СНиП должен составлять не менее 2 миллиметров. Это обеспечивает бесперебойный и надежный слив стоков любого происхождения.

Основным параметром, учитываемым при расчете уклона, является величина скорости потока воды в трубопроводе. Она также регламентируется нормативными документами, в частности СНиПом «Уклоны самотечной канализации».

Согласно этому своду правил минимальной является скорость протока, составляющая 0,7 метра за секунду. Этот документ регламентирует и другие моменты, такие, как особенности устройства ливневого водосбора на участке.

Одним из основных параметров является величина наполнения сточной системы. В соответствии с нормативами она должна быть более 30% сечения. Показатель зависит не только от скорости прохождения жидкости в трубе, но и ее размера, а также качества внутренней поверхности.

Для контроля угла наклона трубы канализации внутри помещения и вне его применяются уровни различной конструкции:

  1. Водяные, в которых имеются две стеклянные вставки по концам гибкой трубки. На них наносится шкала с ценой деления до 1 сантиметра. Показания такого уровня наиболее точны при определении угла уклона. Такой уровень несложно изготовить своими руками.
  2. Пузырьковые.
  3. Магнитные.
  4. Лазерные.

Правила пользования этими приборами изложены в инструкциях по применению.

В многоэтажных жилых домах проток канализируемых вод происходит практически непрерывно, достигая своего максимума в вечернее время.

Смотреть видео

При монтаже сливной трубы в частном доме следует избегать таких ошибок:

  1. Не допускается прогиб магистрали между точками опоры. Для этого их нужно устанавливать как можно чаще. Нужно учитывать, что на трубу в траншее будет воздействовать давление грунта, которым канава засыпается по окончании установки.
  2. Также недопустимо наличие горизонтальных участков на наружной системе канализации. В идеале наружный участок канализации должна быть прямой.
  3. При прокладке стока нужно учитывать сезонные подвижки грунта на участке, то есть – полную гарантию неподвижности слива может дать только его размещение ниже глубины промерзания грунта.

При большом угле наклона может получаться захлест канала по полному сечению и срыв сифонных пробок на консолях. После этого все содержимое канализации будет поступать внутрь жилого помещения. Нужно также учитывать, что излишний уклон увеличивает скорость потока слива, создавая при этом шум.

Что такое уклон канализационной трубы?

Устройство внешней канализации предполагает проведение труб для стока отработанной жидкости из дома. Чтобы отток был правильным и соответствовал всем требованиям по установке, канализационные трубы необходимо размещать под определенным наклоном, который рассчитывается по формуле и измеряется в десятичных дробях.

  • V — это скорость слива сточных вод в м/с;
  • H — наполнение трубопровода;
  • D — диаметр канализационной трубы;
  • К — коэффициент наклона.

Помимо расчетов, для выяснения уровня наклона канализационной трубы, можно использовать уже известные показатели, зависящие от диаметра трубы на 1 метр ее длины. Для труб, диаметром в 5 см верхний край трубы должен быть выше нижнего через 1 метр на 3 см. Канализационные трубы диаметром 11 см должны быть установлены под уклоном не менее 2 см на каждый метр длины трубы. Труба диаметром в 16 см должна быть монтирована таким образом, чтобы наклон составлял не меньше 0,8 см.

Важность правильного расчета уклона канализации

При неверном монтаже канализации допускаются следующие ошибки:

  • Слишком большой уклон. Казалось бы, чем острее угол уклона, тем быстрее вода и нечистоты попадут в определенное им место (в септик или в магистральную канализационную трубу). Однако, скорость течения воды выше, чем твердых частиц, и в этом случае отходы жизнедеятельности оседают на стенках, что приводит к засорам.
  • Используются минимальные уклоны, или они отсутствуют. В таком случае вода течет слишком медленно, или вообще не уходит, система часто забивается. Недостаточная скорость течения из унитаза вызывает проблемы со смывом, неприятные запахи. В старых многоэтажных домах можно столкнуться с канализацией без уклона. Именно поэтому в таких многоэтажках часты проблемы с водоотведением.
  • Контруклон, или наклон в другую сторону. Как это ни странно, но случается, что горе-монтажники выходное отверстие трубы устанавливают выше по уровню, чем входное. Это случается на участках со сложным рельефом. Последствия такой грубой ошибки очевидны – вода вверх течь не будет, и, согласно силе гравитации, останется в раковине, ванной, унитазе.

Основные параметры

Когда делается укладка канализационных труб своими руками в частном доме очень важно создать правильный их уклон, соблюдая все правила, производя их монтаж. Слишком маленький уклон приведет к слабому потоку внутри линии, что позволит откладываться тяжелым составляющим и в дальнейшем потребуется ремонт всех сетей

Правила правильной прокладки канализационного трубопровода заключаются в обеспечении достаточной скорости движения стоков. Этот показатель один из основных, и по нему определяется, как эффективно работает вся канализация.

Размер уклона трубы в зависимости от ее диаметра

Утверждение, что чем больше наклон трубы,  тем быстрее движется поток, и тем лучше работа всей системы, является ошибочным. При большом наклоне, действительно, вода будет уходить очень быстро, но в этом и заключается ошибка – при скоростном прохождении воды в линии значительно снижается самоочищение системы.

Кроме того, такой подход, приводит к шумной работе сточной системы, а за счет высокой скорости движения, в ней будет происходить усиленный износ внутренней поверхности.

Это приведет к преждевременной замене отдельных участков или придется сделать ремонт всей канализации.

Так как скорость движения стоков задается уклоном труб канализации, то существует еще один параметр, который выражается разницей по высоте в начале трубопровода (наивысшей точке) и его конце (нижней точке всей системы).

Наклон на 1 погонный метр канализационных труб в сантиметрах по высоте и есть тот параметр, который необходимо соблюдать при прокладке канализации. Придерживаться норм по этому значению придется, так как иначе потребуется демонтаж всей системы, а иногда и ремонт или переделка водопровода.

Нормативы

При укладке канализационных труб в частном доме необходимо соблюдать правила описанные в СНиП 2.04.01-85.

Оптимальные углы наклона канализационных труб согласно нормативам

С учетом диаметра трубопровода, прокладка канализации выполняется с определенным уклоном на каждый погонный метр.

Например:

  • если используются линии диаметром 40-50 мм, уклон должен быть равен 3 см на погонный метр;
  • для труб, диаметр которых равен 85-110 мм, оптимальным является 2-х сантиметровый уклон на погонный метр.

В некоторых случаях, параметры уклона выражаются в дробном числе, а не в сантиметрах на погонный метр. Для выше приведенного примера (3/100 и 2/100), информация по уклону при правильной прокладке канализационных труб в частном доме будет выглядеть так:

  • для линий сечением 40-50 мм – уклон 0,03;
  • для линий сечением 85-110 мм – уклон 0,02.

Какие нормативы нужно соблюдать

Значение подходящего уклона канализации зависит от размера канализационной трубы. Для труб диаметром 50 миллиметров максимальный уклон составляет 3 см на 1 метр трубы. Для труб 110 мм минимальный уклон – 2 см на 1 м трубы.

Чем меньше длина системы, тем меньше важно соблюдение угла наклона. Все необходимые нормы и правила указаны в СНиП 2 04 01

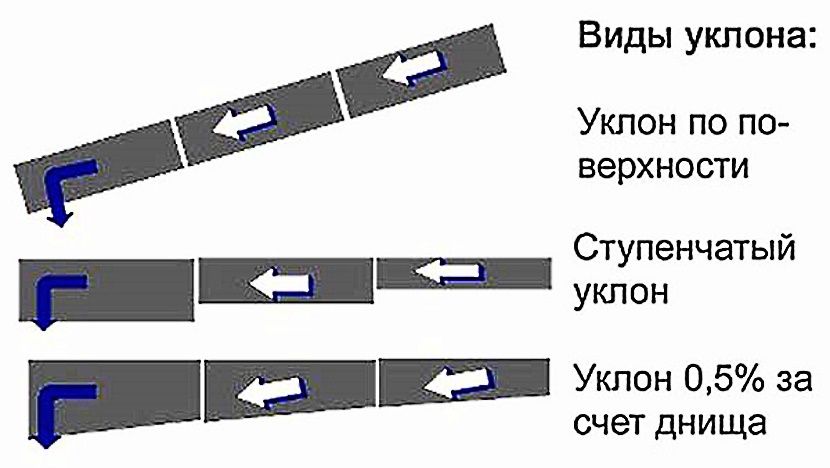

Существует несколько способов добиться нужного уклона канализационных труб.

Особенности внутридомовой канализации

Внутридомовая канализация состоит из труб, сифонов, вентиляционных трубопроводов и каналов, она может иметь специальные средства защиты от затопления. Кроме этого, в ней есть различные муфты, колена, тройники, переходники, прокладки, накладки, звукоизоляция, система крепления, запорные клапаны, заглушки и некоторые другие узконаправленные приспособления, применяющиеся лишь в некоторых случаях.

Существует несколько видов внутридомовой канализации в частном доме:

  1. Выгребная яма. Представляет собой яму для слива, дно которой засыпано щебнем и песком. Имеет невысокую стоимость, проста в установке, но при этом плохо очищает отходы, быстро заиливается, загрязняет почву и имеет неприятный запах. Подходит для участков с низким уровнем грунтовых вод.
  2. Накопительная емкость. Ее преимущества заключаются в небольшой стоимости и легкой установке, но резервуар быстро заполняется, имеет неприятный запах, обязательное условие ее использования – наличие подъезда к емкости.
  3. Септик. Невысокая стоимость, несложная установка, но очищает отходы лишь частично, необходимо наличие дренажной системы и вызов ассенизатора раз в год, фильтрационное поле приходит в негодность через 5 лет.
  4. Станция биоочистки. Хорошо очищает отходы, занимает мало места, ее несложно установить, но она дорогая и требует наличия электричества и постоянной подачи воздуха.

Образец проекта внутренней разводки

Сначала необходимо правильно выбрать трубы. Для горизонтальных труб хватает диаметра 50 мм, для стояков – 110 мм. Разводка проектируется с верхнего этажа.

Прокладка наружных труб

Наружные трубы изготавливаются из пластика (полипропилена или ПВХ), имеют диаметр 110-800 мм и классы жесткости SN2, SN4, SN6, SN8, SN10, SN16, SN32. Они гладкие внутри и снаружи. Системы трубопроводов из полипропилена устойчивы к коррозии, вызванной воздействием воды с pH2 до pH12.

В таблице представлен оптимальный уклон труб для сантехприборов.

Для прокладки наружных труб необходимо выкопать траншею. Для труб диаметром 110 мм минимальная ширина траншеи должна составлять 60 см. Копать нужно, начиная от фундамента дома. На конец трубы, выходящей из сооружения, следует надеть раструб.

Так как засоры чаще всего появляются в местах изгиба трубы, для удобства доступа к местам засорения рекомендуется монтировать специальные окна для ревизии над всеми коленами. Когда вывод из дома будет готов, нужно начать укладывать трубы и соединять их.

После соединения элементов канализации необходимо ее утеплить. Последним этапом будет засыпание траншеи. Ее нужно заполнять слоями высотой по 5 см каждый и утрамбовывать их сбоку от трубы, чтобы не повредить ее. Для засыпки можно использовать только мягкий грунт без камней.

Каким должен быть угол

Многие домашние мастера считают, что главное – это не сделать наклон трубопровода слишком маленьким, ведь в таком случае не будет стекать вода с нужной скоростью. Но при этом совершенно не учитывают, что слишком большой угол уклона вредит не меньше. При резком стоке вода не успевает смыть весь канализационный сор, из-за чего происходит быстрое заиливание системы.


Фото – разветвление в квартире

Но это еще не самая большая проблема, которая может появиться. Если угол выбран неверно, то у напорной системы может сорвать запор и тогда нарушится работа сифона. И весь канализационный запах из септика начнет попадать в жилые помещения.

Еще одной проблемой большого угла наклона является вероятность попадания в трубы воздуха из внешних источников, это происходит как результат разгерметизации. Больше всего от этого страдают металлические коммуникации, которые подвержены коррозии и разрушению под воздействием кислот, которые могут содержаться в открытом воздухе.

От чего зависит?

Исходя из представленной ниже таблицы уклон связан не только с диаметром изделий и метражом канализации, но и с особыми условиями.

диаметр трубы, см

уклон на метраж

уклон при особом условии

15

0,008

0,007

20

0,007

0,005

Под особыми условиями, в которых может монтироваться уклон, понимаются такие факторы, как:

  • материал изделий;
  • способ расположения водоотвода;
  • пропускное свойство трубы.

Качество трубы пропускать через себя жидкость тесно связано с материалом ее изготовления и размером. Обозначения этого свойства не найти на маркировке, поэтому его придется рассчитывать самостоятельно.

Сложность расчетов заключается в том, что для каждого отдельного случая нужно применять собственную подходящую методику. Важный параметр, используемый в расчетах – наружный размер трубы. В формулах он может обозначаться латинской или русской аббревиатурой «Дн» или «Dn».

Существует таблица с приближенными сведениями, которая облегчит задачу определения пропускной способности систем. Высокоточные расчеты в большинстве случаев обустройства домашней канализации зачастую и не требуются. Значения для трубопроводной магистрали, равные 1,5-3,0 м/сек, можно использовать без опаски нарушения нормативов. В таблицу также включены сведения о других типах газо-, водопроводов.

Пропускная способность канализации тесно связана с типом монтируемого трубопровода. Магистраль может быть напорной или безнапорной. Стандартные расчетные формулы включают законы гидравлики.

В гидравлических формулах учитываются следующие неизвестные:

  • диаметр магистрали;
  • средняя скорость потока;
  • гидравлический уклон;
  • уровень наполнения.

На деле зачастую достаточно знать гидравлический уклон I или h/d. Первый показатель правильно считать идентичным уклону основания.

Значения скорости для бытовых водоотводов можно изучить по таблице ниже:

Ду, см

h/ Ду

самоочищающая скорость, м/с

15-25

0,6

0,7

30-40

0,7

0,8

45-50

0,75

0,9

60-80

0,75

0,1

90

0,8

1,15

Показатель наименьшего уклона для канализации небольшого размера i=0,008, 0,007. Нужные показатели пропускной способности различных изделий от 5 до 200 см есть в специальных профессиональных таблицах. Показатели напрямую связаны с максимальной загруженностью сети, а также средней скоростью движения стоков. Величина, демонстрирующая максимальную загруженность трубы, измеряется показателем H/d.

Например, в таблице h/D – загруженность трубы;

  • V – скорость стока;
  • Q – расход.

Выбор системы нужного типа основывается на технической целесообразности и санитарных условиях. Принятая за основу система должна соответствовать всем требованиям и технологиям.

Как вычислить наклона трубы самостоятельно

Для вычисления угла наклона своими средствами надо знать диаметр трубы и ее длину. СНиП содержит таблицы, определяющие значения уклона.

Работа осложняется непониманием единицы измерения уклона табличных значений, которая определяется в сотых долях, например, значение 0.03 равно 3 см, по-другому означает, что разница между уровнями укладки одного конца трубы от другого равна трем сантиметрам.

Уровень канализационной наполненности

Главной характеристикой канализации считается уровень наполненности системы стоковыми отходами. Максимальную наполненность можно определить, разделив высоту уровня нечистот на диаметр канализационной трубы. Канализация функционирует без перебоя при наполненности 50-60 %. Необходимо учитывать материл, из которого выполнена труба. Трубы из асбеста или керамики выдерживают наполненность до 60%, канализация из пластика не может заполняться более 50%. Соблюдая данные условия можно обеспечить работу канализации на высокой скорости и бесперебойное удаление из труб крупных элементов сточных вод.

Как рассчитать диаметр сливной трубы

Чтобы гарантировать долгосрочную работу канализационной сети, необходимо верно подобрать размер труб.

Диаметр трубопровода рассчитывают, учитывая следующие параметры:

  • 1.Сечение сантехнических патрубков не должна превышать размеров труб канализации.
  • 2 В геометрической прогрессии увеличивается скорость слива, если увеличить диаметр трубопровода.
  • 3.Значение наполняемости должно колебаться в пределах 60%.
  • 4.СНиП содержит таблицы, необходимые, чтобы рассчитать диаметр трубы для канализации.

Нормы СНиП требуют применения в канализации с магистралью ста десятимиллиметровых труб. Сантехника подключается к трубам с сечением не более 50 мм. Только унитаз является исключением, так как он выдерживает повышенную нагрузку. Общий стояк справится с работой со сто миллиметровыми трубами. Диаметр крупного трубопровода в городе равен 1200 мм.

Рекомендации для расчета уклона

Когда прокладывают внутри домовые трубы, чертят линию на стене, по ней укладывают трубопровод и осуществляют контроль уровня наклона.

Чтобы обеспечить нужный уклон канализации на улице, роют траншею, контролируют работу при помощи измерительных приборов. Натянутая веревка под необходимым углом ускорит выполнение строительной задачи.

Правильно определенный уклон труб в канализационной системе обеспечит качественную и долгую работу сливных устройств, поэтому стоит строго придерживаться значений СНиП. При нарушении строительных правил гарантированы поломки и частые засоры трубопровода.

Укладка канализационных труб с уклоном

Ну а теперь, когда мы разобрались с определением угла наклона и выяснили на что влияет эта величина, давайте, наконец, рассмотрим порядок монтажа безнапорного трубопровода, акцентируя внимание на укладке труб с уклоном

Порядок сборки безнапорного трубопровода

Порядок сборки безнапорного трубопровода общеизвестен:

  • в самом начале мы монтируем горизонтальные линии на каждом на этаже жилища;
  • затем мы собираем фановый стояк, который объединяет горизонтальные разводки в одну систему;
  • на финальном этапе мы обустраиваем внешнюю линию и соединяем этот участок с фановым стояком.

Причем в процессе выполнения каждого пункта нам придется ориентироваться на следующие правила:

  • Число тройников, уголков и крестовин в системе должно быть минимальным.
  • О прямом угле следует забыть до самого окончания работ по монтажу системы.
  • Когда мы используем тройники или крестовины, то лучше всего остановить свой выбор на «косых» конструкциях.
  • Система горизонтальной разводки должна быть максимально оптимизированной. Причем в качестве критерия оптимизации выбирается длина труб. Чем она меньше – тем лучше.
  • Вертикальный стояк должен располагаться в полуметре от сливного отверстия унитаза.

Ну а самое главное правило монтажа безнапорной системы звучит следующим образом: не забывайте об уклонах в горизонтальной линии. Поэтому в следующем абзаце мы расскажем вам о том, как обустроить правильный уклон канализационных труб.

Как выставить уклон в горизонтальной линии

В самом начале работ по обустройству канализационной системы на этаже (горизонтальная ветка) нам необходимо определиться с месторасположением этой ветки трубопровода. Причем месторасположение начала и конца этой ветки уже известно. Труба стартует под сифоном раковины или ванны и финиширует на тройнике вертикального стояка. Поэтому нам остается определить месторасположение самого трубопровода, на которое влияет функционально необходимый уклон труб канализационных систем.

Монтаж линии под уклоном будет выглядеть следующим образом:

  • Необходимо  определиться с диаметром и длиной трубы. Как правило, диаметр трубопровода в горизонтальной линии равняется 50 миллиметрам (оптимальный наклон для канализационных труб  такого размера равен 3 сантиметрам). Длина трубы измеряется на месте.
  • Далее, зная оптимальный угол наклона и длину трубы, мы высчитываем перепад высот между точкой старта (под сифоном) и точкой финиша (у тройника вертикального стояка). Например, для 2,5-метровой трубы с диаметром в 50 миллиметров перепад высот составит 7,5 сантиметров (2,5х3=7,5см).
  • После определения перепада нужно спроецировать эти данные на предполагаемое месторасположение трубы. Для этого определяют высоту от пола до патрубка тройника вертикального стояка. После этого нам остается только сложить перепад высот уклона и высоту принимающего патрубка и отмерить полученный отрезок от пола в точке под сифоном раковины. Нанеся это расстояние на опорную поверхность (стену), мы получаем месторасположение точки входа горизонтального трубопровода.
  • В итоге нам остается отыскать подходящий отрезок 50-миллиметровой трубы и, вставив первый торец в патрубок тройника, поднять свободный торец на маркированную высоту под сифоном раковины.

https://youtube.com/watch?v=WZ-JWuQoEtA

На финальном этапе мы крепим трубу к опорной поверхности и подключаем к свободному торцу трубы шланг от сифона.

Как рассчитать уклон

Угол наклона канализационной трубы рассчитывается исходя из соотношения её длины и диаметра. Многие даже профессиональные строители для вычисления оптимального показателя пользуются справочниками. К примеру, в ГОСТ указано, что коммуникация должна иметь наклон 0,05, что это значит? На каждый метр необходимо сделать 5 сантиметров наклона. В таблицах также могут обозначаться числа в сотых долях. Их расчет производится аналогично, например, 0,0001 – это 0,1 сантиметра на каждый погонный метр.


Фото – наполненность трубнаполненность труб

Исходя из этих данных, можно рассчитать минимальный и максимальный уклон трубы канализационной системы. Чтобы узнать, сколько всего должен составить наклон, просто умножьте общую длину коммуникации и номинальный показатель из справочника. Рассмотрим на примере:

  1. Коммуникация имеет длину 6 метров;
  2. Согласно правилам, по диаметру её уклон должен составить 0,05 сантиметров на метр;
  3. 6 х 0,05 = 0,3. Все расчеты производятся в метрах, значит, разница от начальной точки до конечной составит 30 сантиметров.

Этот показатель может быть очень важен для наружной системы канализации, где необходимо сразу учитывать глубину рытья канавы.


Примерная схема разводки

Следующим очень важным пунктом является заполненность трубы при определенном уклоне. Расчет производится по такой формуле:

Высота уровня воды / Диаметр трубы.

Первый диапазон нужно выбрать исходя из собственной системы, но нужно знать, что при 1 труба максимально заполнена, а при 0, соответственно, полностью пустая. Чтобы не ошибиться, рекомендуем придерживаться половины, т. е., 0,5. Также учитывается тот фактор, что для сетей частного дома могут использоваться различные трубы (асбестовые, керамические, металлические и т. д.), каждая из которых имеет свои особенности. Одна заполняется быстрее из-за шероховатости поверхности, другая, напротив, обладает быстрыми очищающимися свойствами. Рассмотрим расчет по формуле на примере уклона металлической канализационной трубы 110 мм:

0,6 / 110 = 0,005

Исходя из данных выше, получается, что для такого трубопровода потребуется уклон 0,5 сантиметра на каждый метр.


Фото – проверка угла наклона

Видео: способ выставления уклона канализации

Табличные данные и расчет

Строительные правила (СП 32.13330.2012, дополненный и переработанный СНиП 2.04.03-85), предлагают минимальные углы наклона для уличных труб и канализационных сооружений разного типа, перечисленные в таблице ниже.

Таблица 1. Уклон элементов внешней канализации в зависимости от назначения и условий использования.

Тип устройства Диаметр и/или сечение, мм Минимальный уклон, в долях Допустимое наполнение, проценты от диаметра или сечения
Каналы для осадков, лотки, дождеприемники Произвольные 0,001…0,006 70…75
Трубы отвода уличные, квартальные, выделенные 150 200 0,008 0,007 70…75
Присоединения от дождеприемников Произвольный 0,02 70…75

Примечание: для трубопроводов круглого сечения принимается максимальное заполнение 70%, для прямоугольных – до 75%. Дождеприемники открытого типа и с диаметром/сечением свыше 200 мм могут одномоментно заполняться на 100% при условии быстрого стока воды.

Таблица 2. Разница в уклоне уличных канализационных стоков открытого типа в зависимости от облицовки

Для канализационных сооружений, расположенных внутри зданий, правила обустройства описываются СП 30.13330.2012 (обновленный СНиП 2.04.01-85*). Любые такие трубопроводы должны иметь уклон не меньше 0,002.

Расчет минимального уклона канализации ведется из учета скорости течения сливных вод и наполнения трубопровода по формуле

V * √(h÷d) ≥ K

Здесь V – скорость перемещения жидкости по трубе, h – высота наполнения трубопровода по отношению к его диаметру d.

Значение К принимается равным 0,5 для труб из полимерных материалов и 0,6 для любых других.

Данный расчет проводится при условии, что скорость течения жидкости составляет не менее 0,7 м/с, а наполнение составляет как минимум 30%.

Если объем сточных вод недостаточен или нельзя определить скорость течения, минимальный уклон принимается равным 1/D, где D – диаметр трубы. Таким образом, уклон канализационной трубы 110 мм должен в целом составить одну стодесятую на метр длины, то есть 11 мм/1м.

Полезно знать: при устройстве душевого трапа для нормального стока воды обеспечивается уклон пола не менее 0,01…0,02 в направлении приемного лотка.

Для бытовых сантехнических приборов рекомендации даны в таблице 3.

Таблица 3. Необходимые уклоны и диаметры сливных труб в квартире, частном доме

Примечание: для систем «тропический душ», крупногабаритных ванн, домашних бассейнов, а также техники диаметр и уклон труб рассчитываются индивидуально или принимаются по рекомендациям производителя.

С учетом приведенной формулы – перепад высот на метр длины трубы равно 1/D – составим таблицу уклонов канализационных труб по СНиП с учетом принятых в современных условиях популярных диаметров трубопроводов.

Таблица 4. Уклоны канализационных труб на 50 мм, 110 мм, 150 мм и 200 мм.

Диаметр трубы, мм Длина участка, мм Минимальный уклон Средний уклон Нормальный уклон
50 1000 25 30 35
110 1000 12 20 20
150 1000 7 8 10
200 1000 5 7 8

Для наглядности приводим эти значения в виде памятки

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Следует учитывать также, что включение в систему стиральной машины, посудомоечной машины, другой мощной водопотребляющей техники, увеличивает скорость стока. Соответственно, рекомендованный в таблице 3 диаметр трубы увеличивается на 10…30%. При этом при невозможности увеличения диаметра уклон канализационной трубы 50 на метр принимается средний или нормальный, но не минимальный.

При монтаже наружных сетей для частного дома применяются обычно трубы диаметром 110 мм, причем риск замерзания трубы требует обязательно увеличения ее диаметра, а также увеличения угла наклона на 10…15% для ускорения стока жидкости.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

  • К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
  • V – скорость прохождения сточных вод;
  • H – наполняемость трубы (высота потока);
  • D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

  • коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
  • показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
  • соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

  • поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
  • в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
  • на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
  • на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

  • прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
  • при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
  • заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
  • после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

  • для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
  • при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

  • для водоотводных канав – 0,003;
  • для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Как выдержать требуемый уклон

Существует несколько способов, благодаря которым можно выдержать требуемый уровень:

  1. Использовать специальный уровень, у которого имеется угломер.
  2. Нанести карандашом на стену нужный уклон, приложить к начерченной линии простой уровень, используемый в строительстве, и сделать метку там, где будет находиться край пузырька. При монтаже канализационной системы уровень необходимо расположить так, чтобы край этого пузырька оказался на той метке, которая была предварительно сделана.

Внутренняя канализация

При монтаже внутренней канализации следует помнить главное условие: чем меньше сечение трубы, тем больше должен быть уклон. Прокладка канализационных труб внутри помещения может осуществляться путем нанесения нужного уклона на стене карандашом. Затем можно по готовому чертежу легко прокладывать канализационные трубы, крепя их к стене специальными анкерами. Анкеры должны быть установлены не дальше 40 см друг от друга — так труба не провиснет, а соединительные прокладки между трубами не деформируются.

Наружная канализация

Для того чтобы наружная канализация работала исправно, не стоит забывать про некоторые факторы. Первый фактор — промерзание грунта. Требуется прокладывать трубу ниже уровня промерзания. Следующий фактор — усадка грунта. Грунт может проседать под воздействием внешних факторов, изменяя уклон наружной канализации. Рекомендуется поставить несколько ревизионных люков для возможности оперативного устранения возникающих засоров.

Не стоит забывать про длину магистрали наружной канализации. Ее желательно вести по прямой до сливного колодца. Чем она короче, тем меньше шансов появления засора.

Список источников

  • trubanet.ru
  • stroy-okey.ru
  • trubyda.ru
  • septik.guru
  • trubypro.ru
  • www.kanalizaciya-stroy.ru
  • iseptick.ru
  • kanalizatsiyavse.ru
  • vsetrybu.ru
  • stroy-podskazka.ru
  • VodaSovet.ru

Похожие статьи

Комментировать
0
40 просмотров

Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации. Вы с нами?

Adblock
detector
