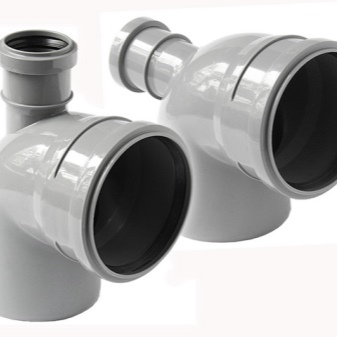

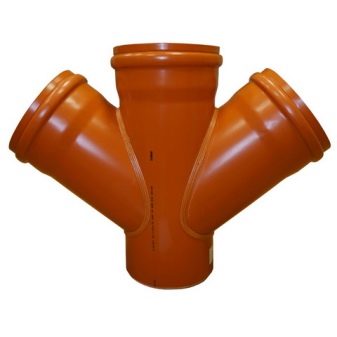

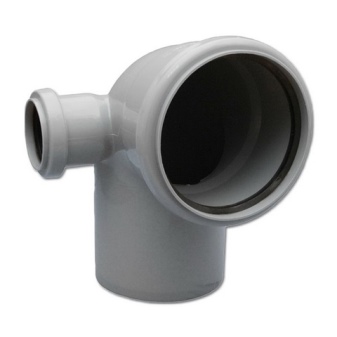

Элементы канализационных труб

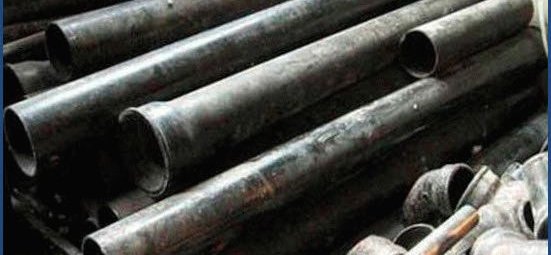

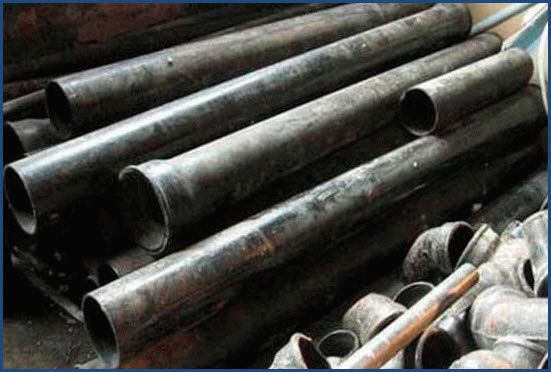

Чугунные трубы для канализации

Пластиковые трубы, из-за своей дешевизны и других преимуществ, практически полностью вытеснили чугунные аналоги в канализационных системах. Однако, благодаря отдельным техническим характеристикам, чугунная труба по прежнему остается востребованной при устройстве канализации. Их можно встретить не только в старых системах, но и в новых.

Конечно трубы из чугуна нельзя назвать идеальным материалом для обустройства трубопроводов, но все же это довольно надежные изделия, обладающие рядом преимуществ. Хотя чугун и хрупкий материал, при механическом воздействии: удар или падение, он может расколоться, но при аккуратном монтаже он прослужит не одно десятилетие.

Технические характеристики чугунных труб

Чаще всего чугунные трубы используются для канализации в многоэтажных домах и производственных помещениях. Канализация частного дома менее подвержена большим нагрузкам, поэтому там они применяются редко.

В основном их используют при прокладке наружной канализации, то-есть там где трубопровод проходит вне дома и подвержен сильным нагрузкам. Чугунные трубы выдерживают нагрузку от давящего на них грунта.

Эксплуатационные характеристики чугунной трубы:

высокая прочность и износостойкость – по статистике они имеют самый маленький процент аварий трубопровода;
устойчивы к гидро ударам – выдерживают нагрузку до 550 Н/мм²;
хорошая шумоизоляция;
укладываются на глубину до 10 м.;
выдерживают низкие температуры – до минус 60°С;
можно укладывать «дугой» не используя соединительных элементов;
срок эксплуатации 80 лет.

Гарантийный срок службы чугунной трубы составляет 80 лет, при качественном монтаже и правильной эксплуатации этот срок увеличивается до 100 лет и больше.

Виды и классификация чугунных труб

В зависимости от сферы применения чугунные трубы классифицируются на:

напорные — ВШЧГ (чугун высокопрочный с шаровидным графитом);
безнапорные — ЧК (чугунные канализационные);
безраструбные — SML;
напорные раструбные — ЧНР (чугунные напорные раструбные).

Рассмотрим эти разновидности подробнее.

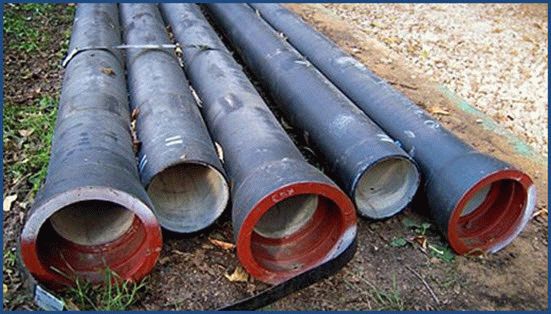

Основная сфера применения напорных труб из чугуна – промышленное производство. За счет добавления в чугун графита шаровидной формы он становится пластичным и вязким. Что позволяет ему заменять изделия из простого чугуна и литой или кованой стали. Напорные трубы успешно соперничают с трубами из стали, связано это с их высокими показателями коррозионной стойкости и сроком службы, который больше в 3 — 8 раз.

Они могут использоваться в агрессивной среде и при низких температурах, обладают высокой прочностью, поэтому используются для устройства канализации на большой глубине и под автомагистралями. Производятся как с раструбным соединением, так и с использованием резиновых уплотнительных манжет.

Безнапорные

Чугунная труба этого вида не такая прочная как предыдущая. Для их производства применяется пластинчатый графит. Поэтому, безнапорные чугунные трубы используются только в системах без высоких нагрузок, например при прокладке внутренней канализации. Преимуществом данных изделий заключается в возможности совмещения с пластиковыми трубами (для этого используются резиновые переходники) и повторное использование (при аккуратном демонтаже).

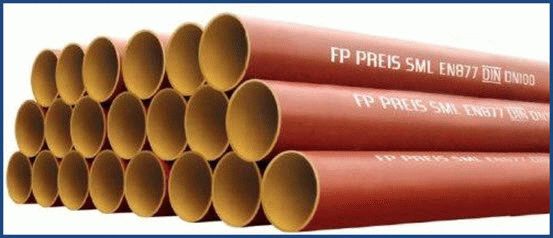

Безраструбные

Для изготовления безраструбных изделий используется чугун с добавлением большого количества графита. Внутри они покрыты специальными составами на основе эпоксидной смолы, что позволяет уменьшить образование наслоений. Так же это покрытие защищает трубу от коррозии что позволяет использовать ее в агрессивных средах.

Достоинством SML труб является: нет необходимости в дополнительной огне- и звукоизоляции, высокая прочность и устойчивость к высоким температурам. Так как у них отсутствует раструб, то соединяются они с помощью специальных хомутов. Основная сфера применения устройство систем водоотведения.

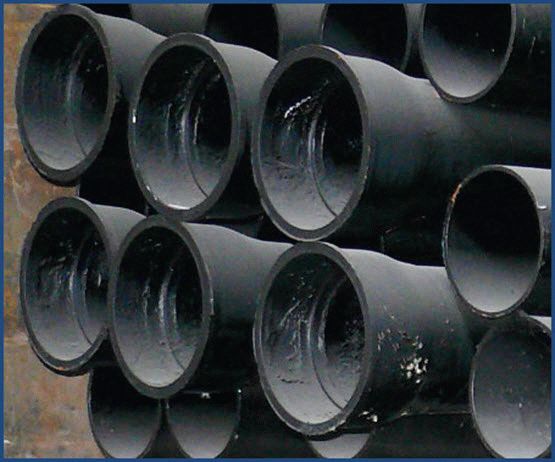

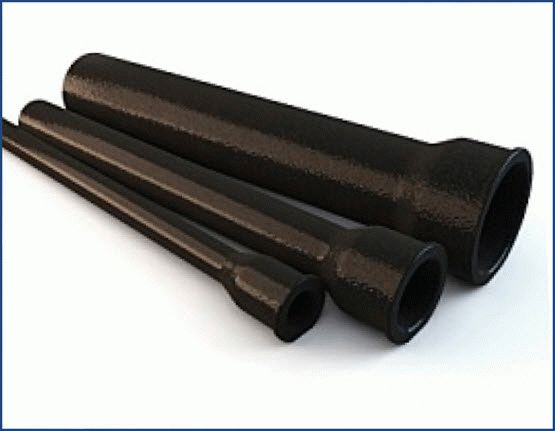

Раструбные

За долгие годы использования, чугунная труба с раструбом не потеряла актуальности и до сих пор является востребованным материалом. Их преимуществом считается — долговечность, если сравнивать с изделиями из металла, которые очень быстро ржавеют.

Недостаток — хрупкость, что делает процесс монтажа немного сложнее. Для защиты от коррозии внутренняя и наружная поверхности покрыты битумными составами.

Размеры и цены чугунных труб

внутренний диаметр — условная проходимость, для домашнего использования используется в основном величина 50, 100 и 150 мм.;
строительная длина — размер трубы не учитывая раструб, может быть от 750 до 2200 мм.

Нюансы обустройства системы

Чтобы понять, для чего нужен такой величины диаметр трубы для унитаза, следует представить замкнутую систему, в которой на скорости передвигаются стоки, занимая полностью все внутреннее пространство.

В этом случае вытесняемый воздух во всех отводах окажется под очень высоким давлением. Он выдавит в сантехнических приборах водяные затворы, чем доставит немало неприятностей владельцам недвижимости. В санузле появится ужасный запах и велика вероятность, что придется отмывать стены и потолок от фекалий.

В СНиПе 2.04.01-85 описаны способы проведения расчетов диаметров труб для канализации в квартире. Они отличаются сложностью, в них учитывается уклон расположения трубопровода на горизонтальных отрезках магистрали, угол соединения выводов со стояком и другие нюансы. В этой же документации содержатся таблицы, предоставляющие возможность вычислить максимальную проходимость трубной продукции при определенном размере диаметра.

Как показывает практика:

Для разводки всей канализационной системы в домах и квартирах с оптимальным количеством сантехнического оборудования достаточно будет изделия сечением 100 миллиметров.

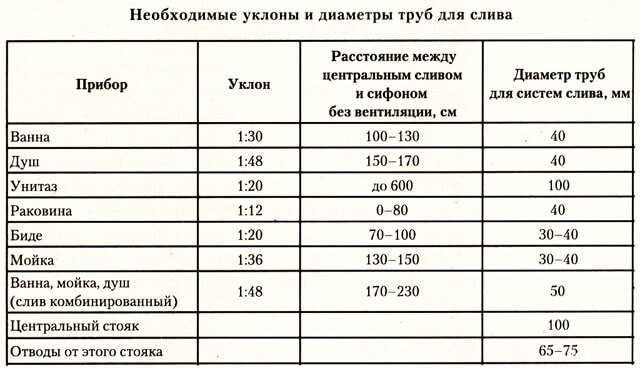

Диаметр канализационной трубы для раковины, ванных и других приборов должен быть вдвое меньше.
Если инженерные коммуникации прокладывают в многоквартирном здании, то диаметр трубы стояка канализации в пятиэтажках должен составлять 100 миллиметров, а в зданиях большей этажности – не больше 150 миллиметров.
Общие для большого количества квартир горизонтальные участки канализационной системы, которые объединяют несколько стояков и выход к сточному колодцу, могут быть диаметром примерно 200 миллиметров.
Размер диаметра чугунной канализационной трубы в квартире или частном домовладении через определенное время начинает уменьшаться по причине обрастания внутренней поверхности разными видами отложений.

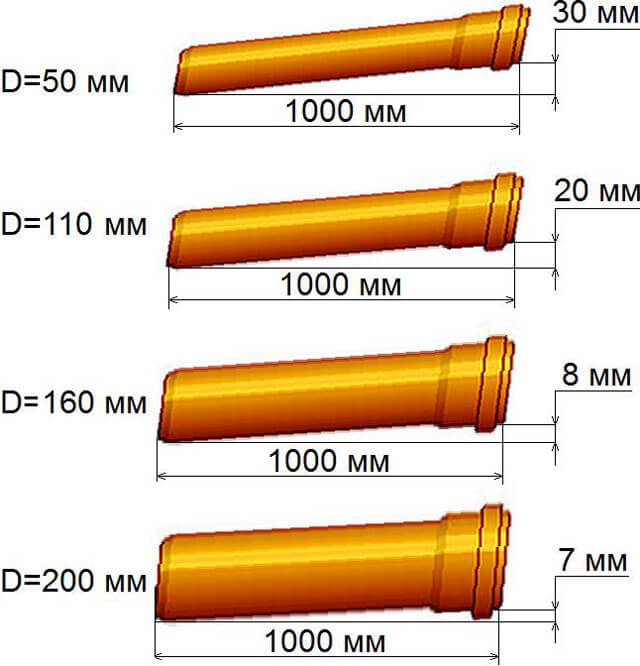

Диаметры сантехнических пластиковых труб никогда не уменьшаются, поскольку их внутренняя поверхность гладкая и почти не собирает жировые отложения. Также они не заиливаются, в них не собирается песок при условии, что им обеспечен достаточный уклон и внутри изделий нет неровностей.

Исходя из вышеприведенной информации, напрашивается вывод, что во время ремонта при замене чугунной 50-миллиметровой трубы можно использовать 40-миллиметровое изделие из пластика.

Ранее названными размерами разнообразие диаметров выпускаемых канализационных труб не ограничивается. В торговой сети можно встретить трубную продукцию из поливинилхлорида или полипропилена, имеющую диаметры, равные 75,90, 110,160,300 миллиметров.

Но, прежде, чем остановить свой выбор на таких изделиях, нужно знать, что приобрести к ним фитинги или манжеты, предназначенные для соединения с сантехническими приборами, иногда бывает проблематично. Возможно, не следует отдавать предпочтение продукции с нестандартным сечением.

Особенности структуры и применение

Главная особенность чугунных труб из группы классификатора TML – предназначение для установки под землёй на глубине от 0,8 до 6 метров. Созданные специально как элементы наружных систем TML, трубы отличаются увеличенной степенью прочности и антикоррозионной защиты.

Эксплуатационные параметры сопротивления на сжатие позволяют без опасений повреждения прокладывать канализационные линии, к примеру, под дорожным полотном с большими весовыми нагрузками. Но при монтаже требуется соблюдать стандарты DIN EN 877, 1610, ГОСТ, которыми предусматривается создание соответствующего опорного фундамента и перекрытий.

Структура современной безраструбной трубы из чугуна состоит из двухслойного внутреннего покрытия эпоксидной смолой (1), внешнего покрытия эпоксидным лаком (2), рабочего слоя чугуна с пластинчатым или сфероидальным графитом (3), защитного покрытия цинком (4)

Из особенностей высокопрочной чугунной трубы также следует выделить присутствие эффективного покрытия (наружного и внутреннего), в том числе на фасонных деталях. Покрытие выполняется с внедрением цинка и эпоксидных смол, чем обеспечивается высокая надёжность защиты от коррозии даже в условиях выражено агрессивной среды.

Эти трубы могут успешно применяться для прокладки в грунтах с высоким уровнем pH (0-10). Внутреннее лаковое эпоксидное покрытие канализационных труб из чугуна имеет гладкую (скользящую) структуру, что сводит к минимуму коэффициент сопротивления при движении стоков.

Структура современной чугунной трубы TML:

Покрытие модифицированной эпоксидной смолой в два слоя (толщина слоя 120 мкм).
Защитное покрытие эпоксидным лаком (толщина слоя 60 мкм).
Чугунный основной слой с повышенным содержанием углерода.
Защитное покрытие цинковым порошком (плотность напыления 130 г/м2).

Стандартная длина трубы (3000 мм) при необходимости легко укорачивается до нужного размера, например, электрическим труборезом. Выполняя обрезку чугунной трубы, нужно обеспечить точный ровный срез. Такой подход гарантирует надежность герметизации при сборке линий стоков.

Кроме того, границы обреза, как правило, окрашивают специальной краской и обкладывают изоляционной лентой типа Pro-Cut. Для агрессивных сред применяются специальные уплотнения. Эти меры дополнительно увеличивают и сводят на нет риски протечек.

Таким способом создаётся соединительный узел на кромке обрезанной чугунной трубы, когда в качестве защитного и герметизирующего элемента используется изоляционная лента Pro-Cut

Перечень особенностей чугунных труб канализации впечатляет. По сравнению с тем же полимерными изделиями, быстро набирающими популярность за счёт дешевизны, чугунная продукция имеет массу преимуществ.

Чугунке не страшен огонь и высокие температуры, тогда как пластиковые трубы размягчаются уже при Т=100º, а при более высоких значениях температуры начинают деформироваться и могут расплавиться.

Чугунные трубопроводы характерны низким уровнем шума при работе системы и не требуют монтажа компенсаторов на расширение. Их можно закладывать в толще бетона, не опасаясь разрыва от сжатия/расширения материалов.

Таким образом, затраты на приобретение очень скоро компенсируются за счёт экономичной эксплуатации чугунных труб. Их применение не требует создания огневой и шумовой изоляции, межремонтный период в несколько раз превышает такой же период для пластиковых коммуникаций. Продолжительность эксплуатации не ограничивается даже 100-летним сроком.

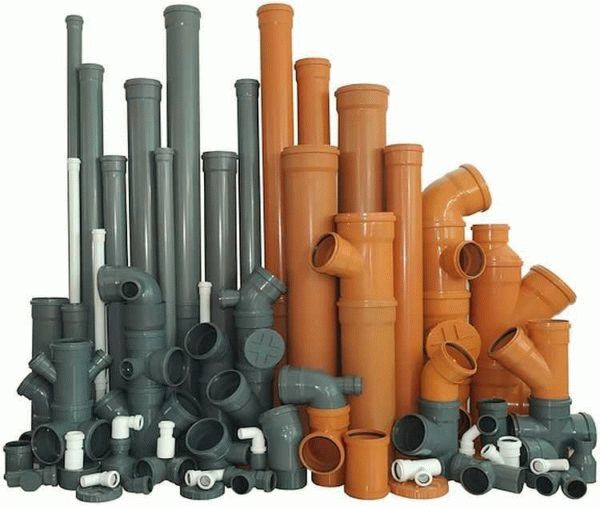

Канализационные пластиковые трубы: диаметры, цены

Каждому хозяину хочется, чтобы в его хозяйстве все работало, ничего не ломалось, было легким в обслуживании и монтаже. И канализация — не исключение. Надо чтобы она как можно меньше требовала внимания — очень неудобно, если она забивается, но не менее неприятно ее чистить

Если вы хотите иметь безотказную систему отведения стоков, обратите внимание на пластиковые трубы для канализации. Они постепенно вытесняют чугунные, а все потому, что стоят меньше, монтируются проще, имеют большой ассортимент — разные диаметры и длины, на их гладких стенках почти не образуются отложения, да еще и срок эксплуатации — порядка 50 лет

Весь этот букет свойств и определяет их популярность.

Пластиковые канализационные трубы делают из различных полимеров и их композиций

Виды пластиковых канализационных труб

Под общим названием «пластик» продаются изделия из разных видов полимеров:

полиэтилен (ПЭ):
- высокого давления (ПВД) — для внутренней разводки канализации;
- низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность);
поливинилхлорид (ПВХ);
полипропилен (ПП)

И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.

Материал пластиковых канализационных труб подбирается в зависимости от области применения. Например, для разводки канализации внутри дома или в квартире больше подойдет полипропилен. Он имеет более высокий диапазон рабочих температур — нормально переносит среды до 70°C, кратковременно — до 95°C. При наличии различной бытовой техники, спускающей отработанную горячую воду в канализацию, это не будет лишним. Трубы ПВХ, имеющие более низкие цены, более уместны при прокладке наружной канализации — тут обычно стоки уже смешанные, так что температуры более низкие и ПВХ может их вынести без вреда (рабочая до +40°C, кратковременное повышение до 60°C).

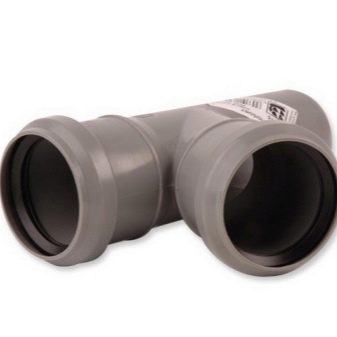

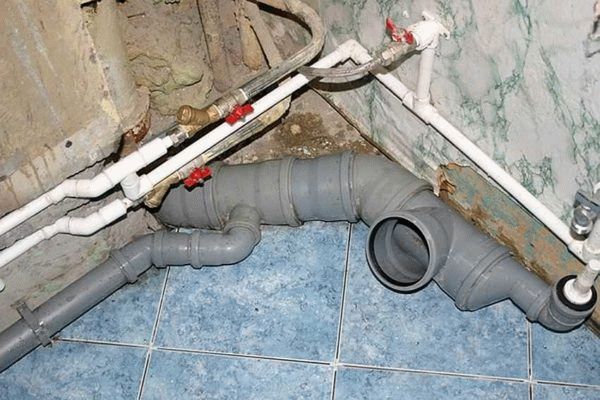

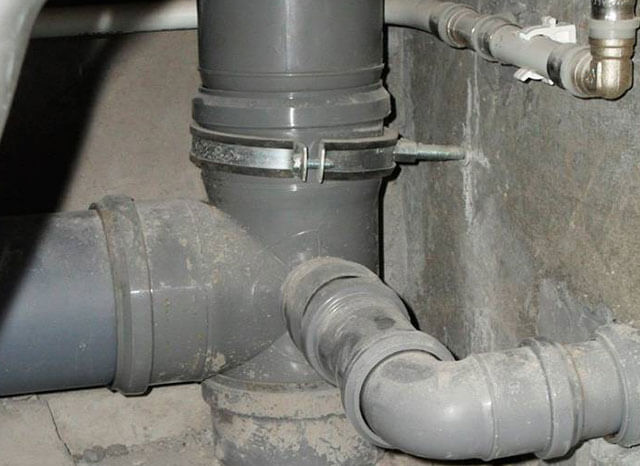

Пример внутридомовой разводки канализации из пластиковых труб

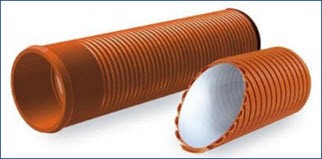

Также канализационные трубы бывают гладкие и гофрированные. Причем, гофрированными могут быть не только отводы от сифонов. Есть профилированные трубы для канализации с внутренней гладкой стенкой и наружной ребристой. Они имеют большую прочность — лучше переносят нагрузки на сжатие (имеют повышенную кольцевую жесткость), могут закапываться на большую глубину. Выпускаются диаметрами от 110 мм до 1200 мм.

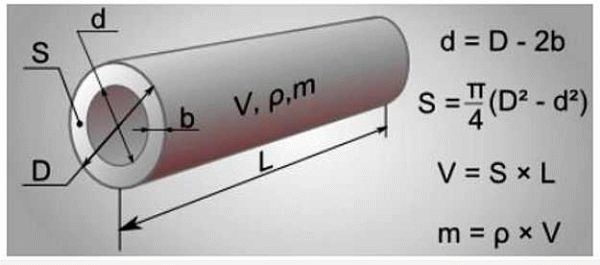

Размеры и диаметры

Канализационные пластиковые трубы, в отличие от водопроводных и газовых, выпускаются в виде отрезков, длиной 50 см, 100 см, 200 см и т.д. — до 600 см. Максимальная длина — 12 метров, но некоторые производители по заказу могут сделать и более длинные отрезки. При прокладке длинных трасс это удобно — меньше соединений, меньше возможных мест появления проблем (протечки или засора).

Еще важные характеристики пластиковых труб — диаметр и толщина стенки. В маркировке они идут обычно рядом: стоят цифры 160 * 4,2. Что расшифровывается: наружный диаметр трубы 160 мм, толщина стенки 4,2 мм. Тут стоит помнить, что производители указывают наружный диаметр пластиковых труб, а при многих расчетах и планировании требуется знать внутренний. Его несложно высчитать: от наружного отнимаем удвоенную толщину стенки: 160 мм — 4,2 мм * 2 = 151,6 мм. В расчетах и таблицах обычно фигурирует округленный результат — в данном случае — 150 мм.

Параметры канализационных пластиковых труб

Вообще, промышленность выпускает пластиковые трубы для канализации диаметром от 25 мм. Максимальное сечение зависит от типа трубы (гладкая или гофрированная) и материала, из которого она изготовлена. Например, гладкие канализационные ПВХ трубы могут быть диаметром до 630 мм, а профилированные двухслойные — до 1200 мм. Но эти размеры для домовладельцев или обитателей квартир ни к чему. В частном домостроении используются в основном диаметры до 100-110 мм, редко — до 160 мм. Иногда, для большого коттеджа с большим количеством сантехнических приборов, может понадобиться труба 200-250 мм в диаметре.

Как выбирать диаметр для подключения сантехнических приборов

По правилам надо делать расчет, полностью он прописан в СНиПом 2.04.01085. Дело это сложное, требуется много данных, так что мало кто действительно считает так как надо. Годами наработанная практика позволила вывести усредненные диаметры полиэтиленовых канализационных труб для каждого из сантехнических приборов. Можно смело пользоваться этими наработками — все расчеты обычно сводятся именно к этим размерам.

Размеры канализационных чугунных труб

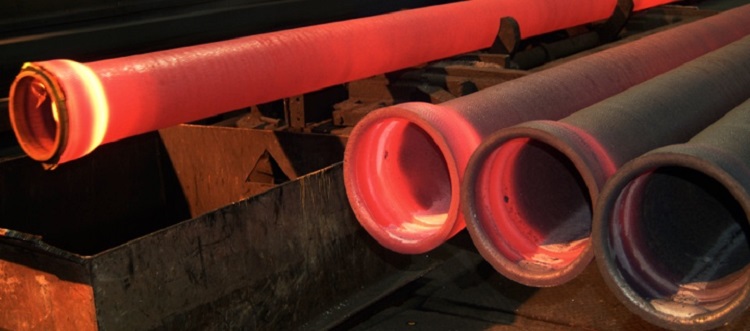

Чугунные трубы для канализационных сетей изготавливаются из серого чугуна длиной от 750 (мм) до 2200 (мм). Условный проход составляет 50 (мм) – 1000 (мм).

Стандартные размеры канализационных чугунных труб:

Условный проход: 50 (мм), 100 (мм), 260 (мм), 350 (мм), 600 (мм), 800 (мм), 1000 (мм).
Наружный диаметр: 81 (мм), 118 (мм), 274 (мм), 378 (мм), 635 (мм), 842 (мм), 1048 (мм).
Толщина стенки: 7.4 (мм), 8.3 (мм), 11.0 (мм), 12.8 (мм), 17.4 (мм), 21.1 (мм), 24.8 (мм).
Строительная длина: 750 (мм), 1000 (мм), 1250 (мм), 2000 (мм), 2100 (мм), 2200 (мм).

Важно: если давление в системе низкое, то при выборе канализационной трубы из чугуна стоит отказаться от приобретения материала с толстой стенкой. Маркировка:

Маркировка:

Маркировка канализационных чугунных труб осуществляется по номинальному сечению и содержит значения:

Наименование трубы (ТЧК).
Размер условного прохода.
Строительную длину.
Обозначение стандарта.

Например: ТЧК-100-2000 ГОСТ 6942 -98 – труба чугунная, канализационная, с размером условного прохода – 100 (мм) и строительной длиной – 2000 (мм).

Основной нормативный документ ГОСТ 6942-98.

Предварительно изолированные изделия

Чугунные изделия группы классификатора TML дополняют продукты, представляющие собой предварительно изолированные чугунные трубы. Такие модификации успешно применяются в условиях окружающей среды с низкими температурными значениями.

По сути, это те же безраструбные или раструбные трубы высокой прочности (1), дополнительно покрытые технологическими слоями (2, 3, 4) тепловой изоляции.

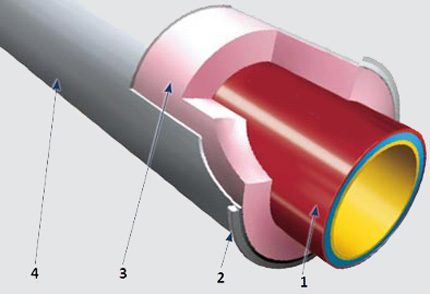

Вариант безраструбной чугунной трубы, дополненной элементом теплоизоляции. Изделия в таком исполнении носят название «предизолированные трубы». Они предназначаются для эксплуатации в условиях низких температур окружающей среды

В качестве эффективного теплоизолятора используется термореактивная пена (3) или похожий материал, обладающий плотной структурой и свойствами негорючести по классу «А2». Теплоизолятор закрывается кожухом из листовой оцинкованной стали (4). Толщина листа кожуха не менее 1 мм. Кожух фиксируется хомутами (2), также выполненными из оцинкованной стали.

Предварительно изолированные чугунные трубы рассчитаны на эксплуатацию в условиях влажности до 75%. Изоляция исключает образование конденсата в условиях низких и критически низких температур. Есть модификации с внедрением нагревательного кабеля непосредственно в структуру теплоизолятора.

Применение холодной сварки

При повреждении трубы в местах, где невозможно использовать хомут или муфту, следует воспользоваться холодной сваркой. Данная технология предполагает смешивание нескольких веществ без нагревания, при соединении которых проходят химические реакции с последующим образованием рабочей полимерной смеси.

Холодная сварка состоит из эпоксидной смолы и наполнителя (отвердителя). По этой причине клеящему составу присущи:

высокие адгезионные качества;
пластичность;
быстрое застывание (раствор нужно использовать сразу после приготовления);
отличные механические характеристики.

Заделывание трещин и отверстий в канализационной системе предусматривает выполнение следующих действий:

очистка наждачной бумагой поверхности от ржавчины и краски;
приготовление рабочего раствора (должна получиться однородная масса);
нанесение шпателем смеси вокруг поврежденного участка (первый слой укладывается максимально тщательно);
покрытие составом трещины или отверстия;
шлифовка застывшего материала;
обезжиривание поверхности;
нанесение второго слоя полимерного вещества.

В случае появления течи на поврежденном участке пластичное вещество втирается вплоть до его застывания. На стадии полимеризации материалу придается нужная форма. Делается это рукой, на которую надета резиновая перчатка.

Для ускорения процесса застывания холодной сварки пользуются строительным феном (особенно когда ремонтные работы проводятся в холодное время года). После использования фена полимер прижимается к поверхности.

Большинство производителей холодной сварки выпускают двухкомпонентные изделия. В первом тюбике содержится эпоксидная смола, которая смешана с пластификатором и дополнительным наполнителем. Во втором тюбике находится материал, который выступает в качестве отвердителя. Сначала на поврежденную поверхность наносится содержимое первого тюбика, а затем — второго.

Главное преимущество холодной сварки — возможность осуществления быстрого ремонта без отключения канализационной системы.

Материал используемый для производства канализационных труб

Теперь рассмотрим материал изготовления, чтобы оценит насколько тот или иной соответствует всем предъявляемым требованиям. Сегодня рынок предлагает большой ассортимент трубной продукции для канализационных систем:

керамические;
металлические;
асбестоцементные;
бетонные;
из поливинилхлорида (ПВХ);
из полипропилена.

И несмотря на большой выбор продукции, самыми популярными и чаще используемыми являются только три: чугунные трубы, ПВХ и полипропиленовые. Остальные виды реже, но все же используются.

Металлические

По металлическими трубами подразумеваются чугунные и стальные.

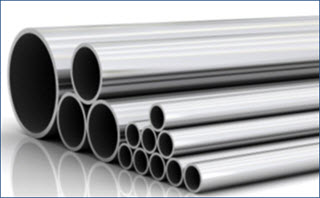

Стальные

Стальные изделия соответствуют практически всем требованиям и имеют массу преимуществ:

прочные;
выдерживают высокую температуру;
просты в обработке;
невысокая стоимость.

Однако, несмотря на это, они обладают недостатками, которые делают их использование в частном домостроении нерентабельным. Вот только часть из них:

большая масса;
коррозия.

Основная сфера их применения – нефтехимическая и химическая промышленность, где они собственно и успешно используются для транспортировки отходов и пр.

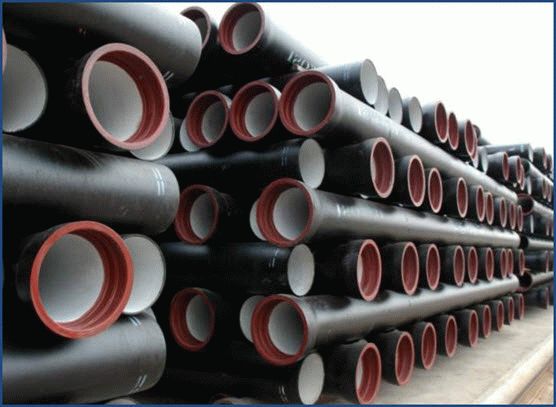

Чугунные

По сравнения с предыдущими, трубы из чугуна коррозии боятся меньше, но и стоимость этого варианта будет выше. Чаще всего используются при установке стояка в квартирах высотных домов, а так же для отвода стоков в место сбора.
Преимущества:

высокая прочность;
долгий срок службы – более 80 лет, причем это теория, а проверенные временем данные;
хорошие пластические свойства;
стойкие к большим нагрузкам.

Минусы которые значительно ограничивают его использование:

шероховатая внутренняя поверхность затрудняет транспортировку стоков;
большой вес;
необходимость использовать дополнительные материалы для герметизации стыков;
цена.

Керамические

Основная сфера применения керамических труб – наружная канализация. По ним транспортируются бытовые, производственные и дождевые стоки. Они устойчивы к химическим средствам и коррозии, не боятся огня, прочные и долговечные.

Однако, сложный монтаж, хрупкость и ряд других минусов привели к вытеснению этого материала другими, более современными и практичными. Более подробно о них можно узнать из этой статьи: Керамические трубы.

Бетонные

Труба из железобетона используется в гидротехническом, гражданском и промышленном строительстве, для транспортировке неагрессивных стоков самотечным способом. При их производстве используются тяжелые бетоны следующих марок: W6, F200, В25, М350.

Основные достоинства:

прочность на сжатие и растяжение;
водонепроницаемость;
не боится низких температур;
невысокая цена – по сравнению с трубами из стали;
химическая стойкость;
не подвержены гниению и коррозии.

Глубина заложения железобетонных изделий варьируется от 2 до 6 метров.

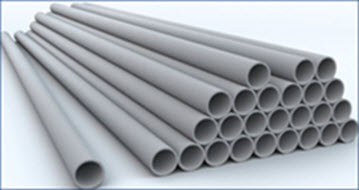

Асбоцементные

Асбестоцементная канализация – продукция российских производителей. Считается самой дешевой из всех видов. Асбестоцемент одна из разновидностей армированного бетона, где роль арматуры играет равномерно распределенные волокна асбеста.

Этот материал прочный на растяжение, поэтому может применяться и для напорных систем. Не боится коррозии, а при воздействии на него воды уплотняется и становится прочнее.

ПВХ

По заверениям специалистов – трубы из поливинилхлорида достаточно прочные и долговечные, не боятся УФ излучения. Отличаются доступной ценой, простотой монтажа и практически идеально гладкой внутренней поверхностью стенок.

Минусы:

При повышении температуры выше 70° – деформируются.
При пониженной температуре становятся хрупкими.
Боятся огня, при горении выделяет опасный газ.

ПВХ трубы, в зависимости от их прочности, делятся на несколько классов:

легкие – SN2;
средние – SN4;
тяжелые – SN8.

Допустимый температурный режим проходящей жидкости не должен превышать 40° C, от высокой температуры сокращается срок эксплуатации.

Полипропиленовые

На сегодняшний день именно этот материал считается самым оптимальным для сооружения канализационного трубопровода внутри здания. К такому выводу можно придти оценив достоинства полипропиленовых труб:

высокая прочность;
долгий срок службы;
устойчивость к агрессивным воздействиям;
простой монтаж;
идеально гладкая внутренняя поверхность;
низкая стоимость.

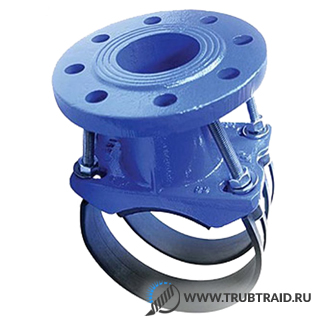

Седелка: что это такое?

При правильном соединении элементов не должно возникать проблем с эксплуатацией любого трубопровода. Если же надо сделать правильно ответвление, например в канализационной системе, то лучше всего применить сиделку на чугунный коллектор 150.

Седелка

Что собой представляет такой составной элемент трубопроводов? Седелка – такая деталь, которая может закрепляться на трубе в том месте, откуда необходимо осуществить правильное ответвление.

Важность применения седелки заключается в том, что с ее помощью можно осуществить разветвление в любой точке водопровода, тепловой сети, канализационной системы, без их демонтажа. Как это делается? Сначала необходимо сделать отверстие в стояке, на котором установить эту деталь

После этого, отверстие нужно окружить плотно прилегающей резиновой прокладкой, чтобы не протекала вода на этом участке. Все, теперь нужно закрепить деталь, затянуть болты и подсоединять трубы, запорные устройства с высоким классом герметичности (ГОСТ 9583-75). Ответвление готово к работе.

Седелки производятся в виде хомутов и накладок. В первом исполнении детали, стояк зажимают с помощью двух частей хомута. Одна половина седелки оснащена резьбовым отводом, с помощью которого производится монтаж детали, добавляющейся к новому врезающемуся трубопроводу.

Седелка-накладка применяется для осуществления отводов на трубах из полиэтилена.

Дополнительные сведения о чугунных трубах

Серый чугун используется производителями для изготовления . Поверхности таких изделий покрываются антикоррозийным битумом как внутри, так и снаружи. Он становится мягким, когда температура нагрева превышает 60 градусов.

На таком покрытии запрещается наличие трещин, появление воздушных пузырей. Оно имеет гладкую и очень прочную поверхность. Причем сплошная поверхность битума не должна липнуть к стенке трубы. Категорически запрещается наличие следов, оставшихся от приспособлений для транспортировки.

Не допускается наличие выщерблин и потеков. Качество изделия проверяется на специальных технологических стендах прямо на производстве, изготавливающем чугунные трубы.

Проверку герметичности проводят визуальным осмотром участка трубопровода после его заполнения водой под давлением около 0,1 МПа. Места стыков не должны иметь течи. Наружные поверхности должны быть без следов запотевания.

Если такие дефекты отсутствуют, изделие считается герметичным. Габаритные размеры проверяются специальными эталонными приборами. Отклонения от номинала должны быть в пределах допустимых значений. Чтобы определить массу трубы, ее обязательно взвешивают. При покупке такого изделия потребитель может проверить его на соответствие любому проверяемому показателю.

Трубы имеют маркировку, которая находится прямо на раструбе. Ее наносят несмываемой краской. Иногда она отливается совместно с трубой. Маркировка должна иметь:

товарный значок;
цифры ГОСТа;
артикул выпуска.

Готовые изделия могут иметь самую разную упаковку:

контейнеры;
кассеты;
пакеты;
связки, скрепленные проволокой.

Укладка раструбов выполняется в разные стороны. Согласно нормативным требованиям, изготовители обязаны выпускать изделия:

с гарантийным сроком хранения — 3 года;
с временем эксплуатации — 2 года.

Виды

Давление напорной канализации варьируется от 6 до 11 атмосфер, что обязывает применять особо прочные фасонные элементы, обеспечивающие герметичное соединение труб в системе, защиту от протечек и быструю замену повреждённых деталей в случае необходимости. Фитинги выпускаются в огромном ассортименте и представлены рядом различных по размеру и предназначению изделий.

Колена (отводы) предназначаются для изменения направления конструкции на угол в 45, 90 и 120 градусов. Элементы применяются как для вертикального, так и для горизонтального изменения направления и снабжены уплотнительным кольцом. Для монтажа трубопровода под небольшим изгибом применяют гибкий отвод, оборудованный с одной стороны раструбом с прокладкой и имеющий гладкое исполнение с другой.

Крестовина предназначена для обеспечения отвода в двух направлениях и выпускается двумя вариантами. Для формирования ответвлений в одной плоскости используется одноплоскостная модель, а для формирования узла, элементы которого располагаются в двух плоскостях, – двухплоскостная.
Муфта предназначена для соединения двух труб на прямом участке трубопровода. На обеих сторонах детали стоят уплотнительные кольца, обеспечивающие герметичное соединение. Выпускается в жёстком и гофрированном вариантах. Второй тип используется при соединении труб с небольшим изгибом в системе канализации внутреннего назначения.
Заглушка предназначается для закрытия одного конца трубы и часто используется в процессе замены части трубопровода при его обслуживании и ремонте. Деталь обеспечивает плотное соединение с трубой и предотвращает распространение неприятных запахов во время замены коммуникаций.

Переходник служит для соединения между собой труб разного диаметра, а также обеспечивает герметичный переход между чугунными и пластиковыми трубами. При помощи переходника можно легко соединить не только самые распространённые типоразмеры диаметром 110 и 50 мм, но и любые другие трубы.
Ревизионная муфта предназначена для обеспечения доступа к внутренней части трубопровода и устанавливается в целях проведения профилактических работ и ухода за коммуникациями.
Обратный клапан защищает от захлёста канализационных вод, предотвращая их утечку. В случае засора клапан не позволит загрязнённой жидкости подняться по трубе и аварийно перекроет систему. Клапан закрыт герметичной задвижкой, позволяющей получить быстрый доступ внутрь для его очистки.
Канализационный аэратор выполнен в виде воздушного противовакуумного клапана и используется для предотвращения проникновения неприятных запахов и газов из канализационной системы. Деталь устанавливается в высшей точке стояка, расположенного вертикально, и стравливает воздух при повышении давления. Благодаря работе аэратора срыв гидрозатворов становится невозможным.

Вентиляционный зонт выполняет защитную функцию по недопущению попадания в систему механического мусора извне. Устанавливается на крыше в верхней точке трубы.
Сифон выполняет роль соединения отвода и основного трубопровода. Благодаря изогнутой форме элемент обеспечивает гидрозатвор, не пропускающий в помещение неприятные запахи из системы.
Хомуты выпускаются широким размерным рядом и предназначены для монтажного крепежа канализационных труб.
Компенсационный патрубок представляет собой небольшую трубу длиной от 17 до 25 см, предназначен для наращивания трубопровода и замены повреждённых участков. Одна сторона патрубка снабжена удлинённым раструбом, а вторая имеет гладкое исполнение и прикрепляется к трубопроводу при помощи соединительной муфты.
