Разновидности соединительных элементов

Если подключение унитаза к канализации напрямую осуществить невозможно из-за особенностей конструкции, используются вспомогательные материалы – соединительные трубы. В большинстве случаев используются такие виды:

  • гофра;
  • манжеты-эксцентрики;
  • уголки и отводы из пластика;
  • трубы различного материала, но предпочтительней пластиковые.

К недостаткам использования гофры для подключения унитаза к канализации относится большая минимальная длина. Если расстояние между патрубками составляет около 12 см, лучше остановить выбор на других соединительных компонентах.

Манжеты-эксцентрики внешне выглядят как 2 отвода со сдвинутыми центрами. Перед приобретением детали рекомендуется измерить смещение между канализационным трубопроводом и унитазным сливом.

Эти данные позволят выбрать в магазине максимально подходящую модель манжеты. Минусом эксцентриковой детали является ее небольшая длина, что предполагает возможность установки только при малом расстоянии между патрубками (до 12 см).

Отводы и уголки устанавливают в случаях, когда гофру по каким-либо причинам нельзя использовать. Их преимущество по сравнению с гофрой в гладкой стенке изнутри, что существенно уменьшает опасность образования засоров.

Главный недостаток – жесткость, которая приводит к появлению протечки даже при малом перекосе. Изделия из пластика могут быть обрезаны, чтобы подогнать их под необходимый размер, в отличие от чугунных.

В большинстве случаев стальные трубы применяются, когда есть опасность срыва гидрозатворного механизма (узнайте что из себя представляет гидрозатвор для канализации, его принципы работы, какие бывают виды и т.д.). Если пропускная способность стояка недостаточна, в него будет затягиваться жидкость из сифона.

Вследствие этого гидрозатвор не действует, а зловоние из канализации попадает в помещение. В подобной ситуации трубное изделие с автоматичным клапаном подсоединяется к стояку или трубе, подключенной к унитазу. При сливе специальный клапан открывается и внутрь попадает воздух, что препятствует срыву гидрозатвора.

Однако для внедрения подобной функции необязательно применять именно стальные трубы. Существуют также эксцентрики и переходники, которые придают трубопроводу схожие свойства. Чтобы обеспечить надежность соединения, рекомендуется при использовании любой разновидности соединительных элементов применять герметик.

Для этих целей желательно приобрести специальное водостойкое средство, предназначенное для сантехнических приборов. При ослаблении уплотнительной манжеты из резины герметик позволит предотвратить протечку.

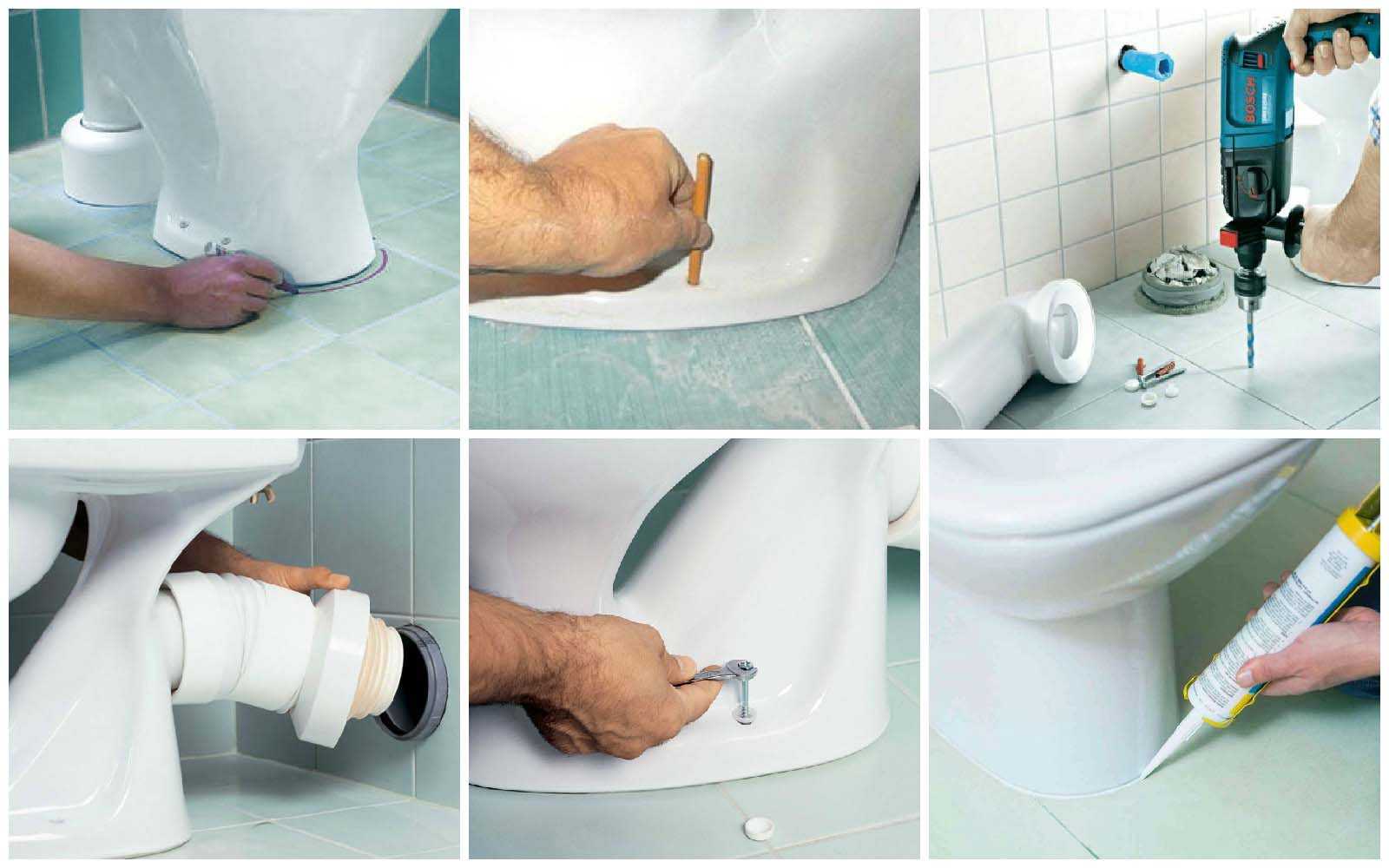

Подключение гофрой

Как правило, монтаж унитаза с прямым и косым выпуском осуществляется с применением гофры. Она обладает доступной ценой, может изгибаться в любую сторону и эксплуатироваться в качестве временного соединительного элемента. При покупке следует ориентироваться на длину от выхода канализации до унитазного выпуска, гофра должна быть на треть больше этого значения.

Краткий алгоритм действий:

  1. Промазать стык силиконом и вставить гофру с уплотнителем в отверстие трубопровода. Желательно не двигать ее до полного высыхания средства на силиконовой основе.
  2. Поставить унитаз, проверить его устойчивость. Если изделие качается, необходимо выровнять пол или установить специальные подставки.
  3. Вставить гофру в унитазный патрубок, ничем смазывать соединение не требуется.
  4. Залить несколько литров жидкости, подождать 1 мин., затем убедиться в отсутствии протечек. Если соединение протекает, требуется отсоединить гофру, проверить правильность расположения уплотнителей и аккуратно установить ее заново.
  5. Если протечек нет, можно отмечать места крепления сантехнического прибора карандашом или маркером.
  6. Зафиксировать изделие таким образом, чтобы оно не качалось.
  7. Подсоединить к канализации.
  8. Через 2 часа осуществить тестирование, произведя несколько сливов. Подождать 5 мин., если труба не протекает, можно приступать к установке бачка и других элементов.
  9. Смазать стык герметиком с внешней стороны для предотвращения протечек в дальнейшем.

Если во время последнего тестирования было обнаружено небольшое протекание (несколько капель), необходимо полностью удалить всю жидкость и снять гофру. Потом снова нанести силикон на резинку изделия и установить ее на унитазный патрубок.

Способы подключения

Различные конструкции унитаза

При сегодняшнем широком ассортименте сантехнического оборудования в торговой сети можно подобрать качественный унитаз в комплекте с соединительными элементами, которые нетрудно установить и подключить к стояку.

В продаже сегодня имеются модели санитарно-технического оборудования с горизонтальным, вертикальным и косым выпуском трубы. Они отличаются тем, что сливная труба унитаза может быть расположена соответственно параллельно полу, перпендикулярно полу и под углом. Соответственно, соединение унитаза к канализации будет осуществляться по-разному.

Какие задачи решает насос

Слив канализационной трубы находится выше санузла? Тогда вам не обойтись без этого насоса, мощьность
этого агрегата позволяет поднять сливную воду на высоту до 5 метров, в зависимости от модели,
нечистоты, поднявшись до сливного стояка далее уходят естественным образом, благодаря уклону в
канализации.

Как становится понятно из рисунка – чем выше надо откачать воду, тем короче горизонтальный слив.
И наоборот, чем длиннее горизонтальный слив, тем на меньшую высоту насос способен поднять и откачать нечистоты.

Нужно поставить унитаз, а диаметр слива слишком маленький? Канализационный насос решит эту проблему,
благодаря встроенному измельчителю он “преобразует” фикалии до пригодного для слива состояния. Отвод
нечистот осуществляется трубой диаметром от 25 до 32 миллиметров. Такая ситуация встречается в частных
домах советской постройки, где предусмотрен слив лишь для раковины, про установку унитаза в доме
тогда особо не задумывались

Здесь важно оценить стоимость реконструкции системы отвода воды, возможно
прокладка новой трубы 110 мм, пригодной для установки унитаза без насоса, будет более практичным
решением. Однако зачастую прокладка новой трубы к дому связана с решением многих технических вопросов,
и установка насоса на порядок-два удешевляет данную задачу.

На фото видно, что канализационный насос практически не занимает место за унитазом и позволяет
придвинуть бачок практически вплотную к стене.

Виды клапанов для унитаза

Наиболее распространенный вид арматуры для унитаза — раздельный. Он применяется на всех самых популярных моделях бачков для унитазов и включает в себя механизмы для слива и набора воды, которые устанавливаются и работают автономно.

Выпускные клапаны можно разделить на виды по способу приведения в действие:

  1. Нажимные. Срабатывают путем нажатия на кнопку.
  1. Вытяжные. Приводят механизм слива в действие путем поднятия вверх штока, запирающего сливное отверстие.
  2. Рычажные. Сам рычаг может быть размещен на бачке или внизу, около унитаза. Устройство срабатывает благодаря нажатию на рычаг.

Рычажная система используется в основном в общественных уборных из-за бюджетной цены, простой конструкции и ремонтопригодности.


Впускные и сливные клапаны для унитазов являются элементами одной системы, но выполняют совершенно разные функции

Устройства нажимного типа, в свою очередь, также можно разделить на типы:

  • выпускной клапан одноуровневый (с однорежимным сливом) — оснащен одной кнопкой, при нажатии на которую из бачка сливается все содержимое;
  • одноуровневый клапан с режимом «стоп» — в таком устройстве первое нажатие приводит к подаче воды в унитаз, второе прекращает слив;
  • выпускной клапан двухуровневый (двухрежимный) — кнопка слива состоит из двух клавиш, одна из которых приводит к сливу части воды, вторая — полностью опустошает бачок.

Модели запорных клапанов можно разделить по способу подводки воды: для бокового подключения и для нижнего впуска воды.

А также по конструкционным особенностям:

  • Поршневое устройство. Впускной механизм имеет поршень, который приводиться в движение с помощью рычага. Прокладка, установленная на конце поршня, перекрывает поступление воды в бачок.
  • Мембранный клапан. Это наиболее современное устройство. В нем вместо поршневой прокладки устанавливается силиконовая или резиновая мембрана. Она позволяет бесшумно и быстро набирать воду, но очень чувствительна к ее чистоте — это является главным недостатком, который часто приводит к неисправностям.

Кроме раздельных, существует также арматура совмещенной конструкции, в которой два клапана — впускной и запорный — объединены в одну систему. Работа одного зависит от исправности другого.

Установка и регулировка арматуры может вызвать некоторую сложность у непрофессионала. В случае выхода из строя одного из элементов системы приходится менять полностью весь механизм.

Разновидностей моделей впускной арматуры много, но различия между ними не слишком значительные. Конструкции поплавка и мембранного клапана — вот главное, что меняется и усовершенствуется в этих устройствах

Способы монтажа и подключения

Установка унитаза с косым выпуском

Технология установки или замены унитаза на компакт с косым выпуском не отличается от монтажа традиционных конструкций. Особенность заключается лишь в тонкостях подключения к общей канализации.

Монтаж и крепление

Работы по установке сантехники проводят в несколько этапов. Начинают с ограничения воды, слива бочка и отсоединения подводного шланга. Затем убирают крепления, откручивают гайки и снимают унитаз.

Сантехнические изделия монтируют при помощи специальных креплений, устанавливают на тафту, плотную резину или клеевую мастику.

Вторым этапом является подготовка основания. Для выравнивания поверхности применяют раствор цемента. После полного высыхания пола устанавливают собранное сантехническое изделие и отмечают точки крепления.

Способы подключения

Косой слив расположен сзади унитаза. На этапе подключения слива применяют один из трех вариантов крепления:

  • патрубки;
  • гофра;
  • манжеты с эксцентриками.

Помимо этого, если в комплект унитаза не входят крепежные детали (заглушки, болты, винты, дюбели) и герметик, их нужно приобрести отдельно.

Метод прямого подключения используют при замене старого унитаза на новый аналогичной модели. Если отвод расположен на одной линии с канализацией и не требует дополнительного смещения в какую-либо сторону, достаточно воспользоваться обычной резиновой манжетой в качестве уплотнителя. Установив ее в раструб, присоединяют косой патрубок унитаза.

При помощи манжеты с эксцентриком проводят установку, когда для присоединения необходимо сместить выпуск на небольшое расстояние. Такое приспособление имеет смещенный центр и прокладку. При вращении эксцентрика патрубок плотно совмещается с раструбом.

Гофру применяют в случае, когда сантехника имеет отклонение от входа в систему канализации на 5 см и более. Такой отвод дает возможность поворачивать сантехнику под любым углом к системе стоков.

Унитазы с косым выпуском имеют свои преимущества и особенности. Выбирая конкретную модель, необходимо внимательно изучить характеристики и определить размер в соответствии с площадью туалета. При установке такого изделия используют обычные способы подключения без дополнительных устройств.

Установка

Итак, вы распечатали  коробку и достали  содержимое.

1. Чаша унитаза

2. Бачок унитаза

3. Прокладка

4. Запорная арматура (поплавок)

5. Винты крепления бачка

6. Сливная арматура

Так же в комплекте имеется комплект метрики (дюбель и саморез со шляпкой) для крепления чаши к полу и  унитазная крышка.  Условно разделим этапы работы на сборку сливного бачка и на монтаж бачка на чаше.  Для примера возьмём компакт Lotus, фирмы Colombo.

Бачок на своё дне имеет отверстия. Каждый слот отвечает своей позиции

На сливное отверстие устанавливается сливная арматура (6).

Отверстие подачи, предусматривает установку запорной арматуры (4), а отверстие креплений, соответственно использование их для монтажа бачка на чаше с  помощью  винтов (5).

Но обо всём по порядку. Сливная арматура, представляет собой механизм, который обеспечивает слив воды. Так же она позволяет регулировать максимальное количество сливаемой воды за одно нажатие и вмещает в себя аварийную систему перелива, которая в случай чрезмерного наполнения бачка, например, из-за поломки поплавка, сливает  лишнее в чашу.  Понимание работы и строение арматуры, поможет обеспечить быструю установку и отстройку системы, а также провести  при необходимости  ремонт.

В зависимости от размещения элементов арматуры относительно самого бачка,  вся система состоит из: верхней, основной и нижней части

1. Нажимная кнопка (верхняя часть, размещается в крышке бачка)

2. Нажимной стержень

3. Стойка

4. Нажимной механизм

5. Труба перелива

6. Стержень регуляции слива воды

7. Корпус

8. Запорное кольцо

9. Гнездо клапана (нижняя часть, размещается в дне бачка и служит «платформой» для всей арматуры)

Соберём нижнюю часть, это уже даст возможность монтировать бачок на чаше.

Гнездо клапана (9), выглядит так:

Как видно из рисунка, необходимо вставить резьбу в сливное отверстие  и зажать снизу гайкой. При этом прокладка должна находится в середине бачка. Часто даже мастера путают эту прокладку с той, которая находится между бачком и унитазом. Но их надо различать. Зажимать гайку надо до тех пор, пока прокладка (выполненная из поролона), полностью не сплющится. Так же стоит смотреть за тем, чтоб не передавить гайку, иначе может возникнуть микротрещина, которая будет давать течь.

Необходимо отметить, что надо быть осторожным, чтоб не сточить грани пластиковой гайки, если используются инструменты. Может возникнуть ситуация, когда слизав грани, будет просто  не за что зацепиться, чтоб дожать гайку.

Закрутили, проверили, клапан держится и не проворачивается в отверстии. Теперь можно монтировать бачок.  Для этого поставим прокладку (3) в паз на чаше и поставим бачок на место, так чтоб отверстия в бачке  совпадали с отверстиями на чаше.

Не лишним будет напомнить, что необходимо бачок ставить лицевой стороной, часто при установке это путается, особенно если это не новый, а снимался старый  бачок. Отверстия совпадут в  любом случае,  но внешний вид  и остальные элементы не будут соответствовать, а обнаружите вы это когда скрутите всё винтами.

Берём винты крепления (5), вставляем в отверстия,

далее фиксируем конусную прокладку в отверстие, с помощью прокладки и гайки, после  чего пропускаем винты сквозь чашу  унитаза  и скручиваем всё  вместе с помощью пластиковой гайки, как на рисунке.

Внимание, поскольку        сила закручивания винта крепления  достаточно большая, следует два винта подкручивать одновременно, чтоб избежать перекоса, иначе бачок может лопнуть!

Популярные модели

Унитаз Roca Victoria Nord 342ND7000

Покупка унитаза в туалет, где канализационная труба расположена вдоль стены, требует основательного подхода к выбору модели. Важны размер, форма, особенности конструкции, внешний вид. Производители, изготавливающие унитазы с прямым выходом, предлагают традиционные и подвесные модели.

Самыми популярными, по мнению потребителей, являются унитазы классической конструкции:

  • Roca Victoria Nord 342ND7000;
  • VitrA S20 9800B003-7205;
  • Jika Era 824532000;
  • Cersanit Nature Clean On KO-NTR011-3/5-COn-DL-w;
  • Cersanit Street Fusion Clean On KO-SFU011-3/5-COn-S-DL;
  • Della Boston OAK.

Разброс цен – от 5 до 18 тысяч рублей. Большинство из них характеризуются наличием двойного смыва, вместительным бачком, качественным санфарфором, удобным сиденьем, микролифта и системы антивсплеска.

Среди подвесных моделей лидерами являются:

  • LAUFEN Pro 8.2096.6.000.000.1;
  • AM.PM Sense L C741738SC;
  • Gustavsberg Hygienic Flush WWC 5G84HR01;
  • Cersanit Delfi MZ-DELFI.

Стоимость моделей – от 4 до 15 тысяч рублей. У большинства изделий бачок в комплектацию не входит, но имеются микролифт и система антивсплеск.

Настройка

Компакт собран, остаётся смонтировать наполнительную и сливную арматуру, и  отрегулировать их. Сливная арматура монтируется весьма просто. Она вставляется в клапан, который был установлен ранее и поворотом вправо защёлкивается на своё место, далее необходимо наладить сливную систему.

Наладка подразумевает установление нужной высоты арматуры, фактически подгонка её под высоту бачка и настройка количества сливаемой воды за одно нажатие. Поскольку у нас арматура, которая имеет эконом-слив, то есть имеет две кнопки для нажатия, одна обеспечивает слив полного объема бачка (примерно 6л), другая уменьшенное количество, как правило, это половина от полного объема (примерно 3л).

Покупка компакта с такой функцией экономически  оправдывает себя, если стоит счётчик на воду. Соответственно и настраивать будем и полный слив и половинный.

Итак, арматуру защёлкнули. Теперь необходимо с помощью стойки (3) (см. рисунок3) отрегулировать высоту, так чтоб нажимной стержень (2) был на уровне высоты бачка без крышки. Далее, на корпусе имеется ползунок, который отвечает за количество сливаемой воды.

Выставьте его в  крайнее нижнее положение, чтоб остатка воды в бачке не оставалось после слива, или же в крайнее верхнее положение, чтоб слив воды был менее  6 л. С обратной стороны на трубке перелива (5) есть маленький зеленый поплавок, передвигая который можно отрегулировать количество сливаемой воды для половинного слива.  При необходимости саму трубку перелива так же можно отрегулировать, поднимая и опуская.

Поплавок монтируется в последнюю очередь.

Он представляет собой клапан, который соединён с поплавком. Вода проходит сквозь клапан  и, наполняя бачок, поднимает поплавок. Поплавок в свою очередь, при полном наполнении нажмет на клапан и перекроет подачу воды. После нажатия кнопки слива, поплавок вновь опускается вместе с уровнем воды и весь цикл повторяется. Рассмотрим, из чего состоит поплавок, как его смонтировать и отрегулировать количество воды, поступающей в бачок.

Согласно рисунку, поплавок состоит из:

1. Резиновая коническая прокладка

2. Гайка

3. Труба подводящая

4. Корпус клапана

5. Регулировочный стержень

6. Поплавок

7. Направляющая для поплавка

На рисунке очень точно показано, как монтировать поплавок. Вставляем трубку (3) в отверстие подвода и зажимаем гайкой (2). Далее к трубе будет подводиться шланг с водой. Регулировка поплавка подразумевает установление высоты,  на которую будет подниматься поплавок по мере поступления воды. Отщелкиваем стержень (5), выставляем нужную высоту и защёлкиваем обратно.

Всё практически готово. Наш бачок собран и отрегулирован, если всё сделано правильно, то поршень слива должен ходить легко от нажатия и поплавок без усилий подниматься и опускаться.

Накрываем бачок крышкой и закручиваем кнопку на место.

Дальше, в зависимости от комплектации, устанавливаем сидение.

Компакт готов, подключайте и пользуйтесь!

Схемы подключения

Схема подключения санитарного прибора к канализационной системе зависит от конфигурации самого прибора, точнее от того, с каким выпуском он сделан. Так, сегодня используются следующие варианты расположения сливных труб в унитазе:

  • Приборы с выпуском, распложенным горизонтально. Такие типы унитазов подключаются прямо к канализационной трубе, проходящей в стене санузла.
  • Сантехнические агрегаты с косым выпуском. В этом случае выпуск труб образует угол в 45 градусов. Такие варианты считаются универсальными, поскольку позволяют выполнить подсоединение унитаза к канализации как в пол, так и в стену.
  • Изделия с вертикальным выпуском труб. Схема подключения в этом случае реализуется со сбросом воды в канализационную трубу, проходящую под полом в месте установки унитаза.

Каждая схема имеет свои плюсы и минусы. Их нужно учитывать при выборе конфигурации чащи. Помимо этого, на выбор того или иного варианта подключения оказывает существенное влияние расположение канализационной трубы в помещении.

Подключение с вертикальным выходом

Подключение унитаза с перпендикулярным полу выпуском было распространено в Европе в 70-х годах. К преимуществам такого варианта подключения можно отнести то, что установка прибора может производиться вплотную к стене. Помимо этого, внешний вид помещения и агрегата не изуродован торчащей трубой.

Главным недостатком канализационной системы, проходящей под полом, к которой подходит унитаз с вертикальным выпуском, считается то, что при замене или протечке труб придётся разбивать кафельное покрытие пола, а чтобы прочистить канализацию, нужно демонтировать унитаз.

Установка такого прибора своими руками выполняется в следующей последовательности:

  1. Сначала на полу нужно выполнить разметку места установки.
  2. Затем монтируется стандартный фланец винтового типа с фиксирующим элементом.
  3. В центральной части фланца есть отверстие. Это место для установки канализационной трубы.
  4. На фланце устанавливают унитаз и поворачивают до его окончательной фиксации на месте монтажа. При этом выпускной патрубок со специальным уплотнительным кольцом автоматически плотно прижимается к торцевой части канализационной трубы.

Монтаж прибора с горизонтальным выпуском

Санитарно-технические приборы с горизонтальным выпуском широко распространены на территории бывшего Советского Союза. Данная схема разводки связана с тем, что стояк находился в стене панельного или кирпичного дома.

Главное преимущество приборов с горизонтальным выпуском – подключение унитаза к канализации выполняется просто и быстро. Причём этот вариант подходит для пластиковых и чугунных канализационных труб. Такой монтаж несложно выполнить своими руками. Единственный недостаток системы с горизонтальным выпуском состоит в том, что подключать прибор можно только к вертикальному стояку.

Чтобы правильно своими руками подключить санитарный прибор с горизонтальным выходом, необходимо использовать уплотнительную манжету. Для фиксации агрегата в полу в ножках есть специальные отверстия, через которые можно пропустить фиксирующие элементы.

Подключение к чугунной или пластиковой канализационной системе начинают с монтажа самого агрегата. Для этого используют шурупы и дюбели.

Монтаж агрегата с косым сливом

Санитарно-технические приборы с косым выпуском можно считать компромиссным вариантом между описанными выше схемами. Унитазы с косым выходом сегодня чаще всего используются в наших домах.

Их преимуществом можно считать универсальность конструкции. Однако есть и недостаток – это слишком большое расстояние между канализационной трубой и прибором, которое необходимо выдержать для правильного монтажа.

Далее рассмотрим, как подключить унитаз с косым сливом к канализационной системе. Этот процесс подробно описан в предложенном в конце статьи видео. Для этого стоит соблюдать такую последовательность действий:

  1. Чтобы правильно подключить прибор к канализации, выходной патрубок с находящимися на нём канавками смазывается при помощи смеси сурика и олифы.
  2. Поверх обмазки патрубок с косым выпуском обматывается просмоленной тканью или паклей. При этом конец пряди должен свободно свисать, иначе он попадёт в трубопровод, и будет вызывать частое засорение системы. Эту прядь также необходимо обработать суриком.
  3. После этого агрегат с косым выпуском можно монтировать на пол, заведя отводной патрубок в раструб канализации.

Инструкция по установке

Перед установкой унитаза необходимо проверить качество пола: поверхность должна быть максимально ровной и не иметь выступов.

Следует осмотреть канализационный стояк на предмет загрязнения – в случае присутствия посторонней грязи ее нужно удалить.

Следующий шаг – перекрыть водопровод. Только после этого можно приступать к установке сантехники.

Подсоединение унитаза к канализации проходит поэтапно, следовательно, нужно детально рассмотреть каждый шаг.

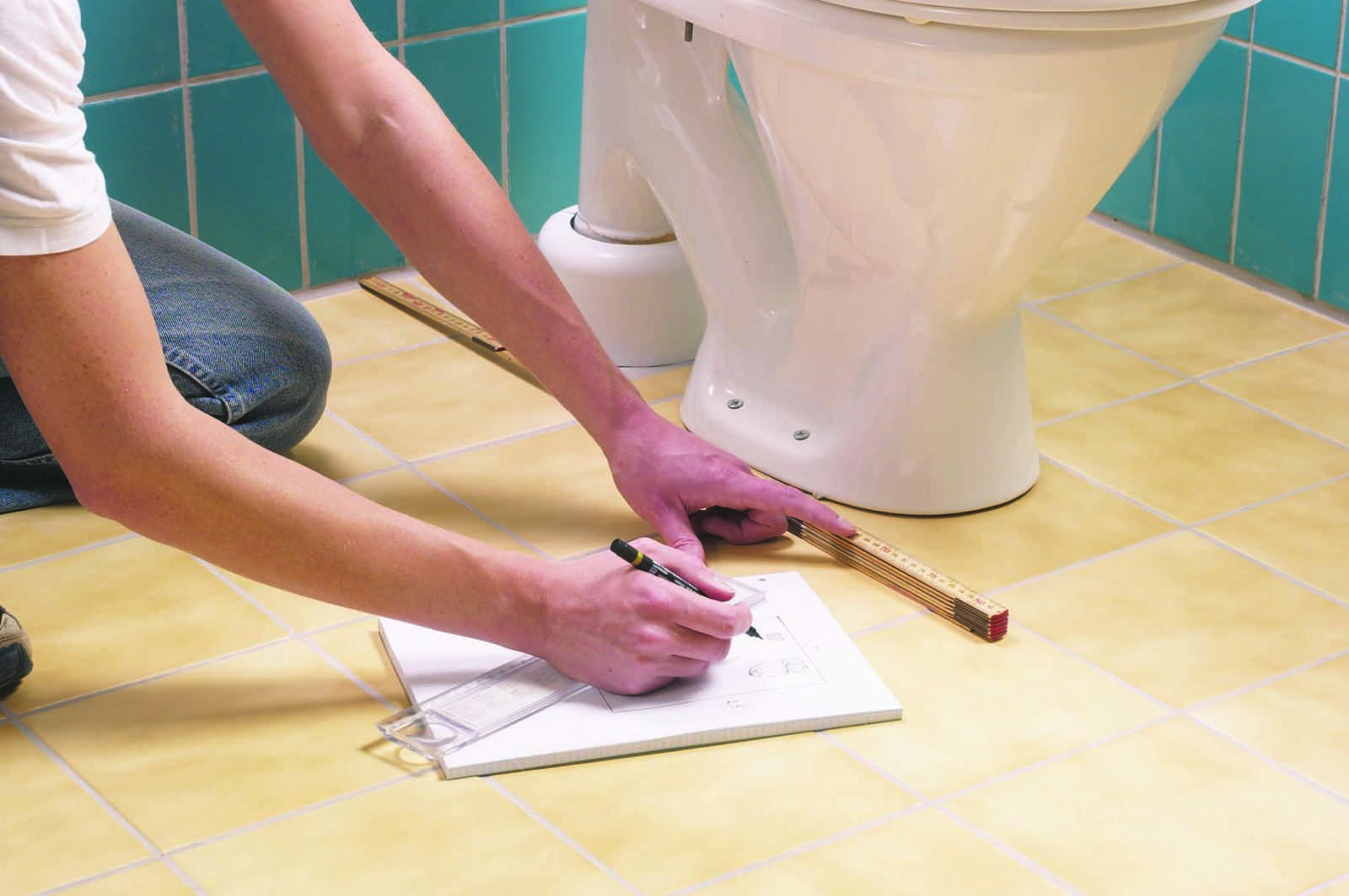

Для начала необходимо установить чашу унитаза на предполагаемое место и произвести разметку с помощью маркера. После этого новый санфаянс убираем, а в размеченных местах делаем отверстия.

Когда отверстия будут готовы, в них надо вставить специальный дюбель, который поставляется в комплекте. Если крепежные материалы в комплекте отсутствуют, то необходимо их приобрести заранее.

После того как устанавливаемое место подготовлено, возвращаем чашу назад, при этом фиксируя ее при помощи крепежных болтов.

Во время фиксации необходимо использовать уплотнительные прокладки, а сверху закрыть конструкцию колпачками.

Когда болты затянуты, а унитаз жестко зафиксирован, можно приступать к креплению крышки и сиденья. Как это правильно сделать, написано в прилагаемой к сантехнике инструкции.

Теперь остается прикрепить свой санфаянс к канализации при помощи специальных соединений. В местах соединения гофрированного рукава или пластикового уголка со стояком необходимо промазать герметиком.

Следующий шаг предусматривает установку сливного бачка. Многие производители поставляют бачок в собранном виде, что облегчает его установку.

Когда изделие поставляется в разобранном виде, его необходимо собрать согласно прилагаемой инструкции.

Чтобы правильно присоединить бачок к унитазу, необходимо взять прокладку (как правило, есть в комплекте) и установить ее в место соединения. После этого нужно поставить бачок на чашу и зафиксировать его с помощью болтов.

Когда вся конструкция в сборе, можно подсоединять сливной бачок к центральному водопроводу.

Затем подходит черед ответственного момента: нужно включить подачу воды и отрегулировать уровень наполнения бачка с помощью поплавка.

Когда бачек настроен и наполнился водой, необходимо смыть, тем самым проверяя качество проделанной работы.

Если начало подтекать, то надо устранить причины протекания. Если тест прошел нормально, то можно пользоваться сантехническим прибором по назначению и радоваться тому, что теперь вы знаете, как подсоединить унитаз к канализации.

Монтаж компакта

Схема сборки и смывного бачка.

  1. Проверьте уровень и подготовьте пол для установки унитаза, проверьте подвод холодной воды, приготовьте кран и сетчатый фильтр. Кран нужен для того, чтобы в случае выхода из строя унитаза можно было легко перекрыть воду. Для монтажа и герметичности соединения используйте ленту ФУМ и резиновые прокладки.
  2. Выполните соединение чаши унитаза с канализационным трубопроводом. Соединение не должно мешать оттоку воды из сантехники. Чем выше выпуск – тем лучше смыв.
  3. Сделайте разметку для крепления основания унитаза. Разметка осуществляется через монтажные отверстия для дюбелей.
  4. Отделите чашу от канализации, возьмите перфоратор и просверлите отверстия для дюбелей или шурупов. Диаметр сверла должен быть такой же, как и диаметр дюбелей.
  5. Установите чашу и прикрутите ее к полу. Для этого используйте комплект дюбелей, болтов, колпачков и прокладок. Для лучшей устойчивости сантехники нужно дополнительно промазать под основанием унитаза плиточным или эпоксидным клеем. Клей наносят шпателем по углам с расчетом, чтобы толщина слоя была не меньше 5 мм.
  6. Выполните проверку настроек всех механизмов подачи и спуска воды на соответствие инструкции. При любых отклонениях выполните их настройку. Схема настройки и соответствующие рекомендации внесены в техническую документацию к арматуре.
  7. Смонтируйте в бачке все механизмы спуска и подачи воды.
  8. Правильно подсоедините гибкий шланг к патрубку клапана набора воды в бачок.
  9. Вставьте элементы крепления в отверстия бачка. Положите резиновую прокладку для герметизации соединения бачка и чаши. Поставьте бачок на полку чаши унитаза так, чтобы все крепежные болты вошли в отверстия полки.
  10. Затяните крепежные болты до полной герметичности соединения. Гайки затягивайте поочередно во избежание поломки компакта. Следите за прокладками и не перетягивайте крепления.
  11. Сборка сиденья не должна вызвать особых трудностей. Установите сиденье и прикрутите его к чаше, соблюдая требования инструкции по сборке. Проверьте сиденье визуально. На нем не должно быть вздутий, шероховатостей и пузырей.
  12. Подключите гибкий шланг к системе водоснабжения. Откройте воду и отрегулируйте рабочий уровень в бачке.

Об этом гласит инструкция. Стоит немного перетянуть гайку – и нужно будет собираться за новым унитазом.

Унитаз с косым выпуском: основные отличия

Считается, что косой выпуск унитаза является наиболее универсальным – такое изделие можно подключить к канализационной магистрали, расположенной относительно унитаза в пределах от 0° до 35°. Этого нельзя сказать ни об унитазе с вертикальным выпуском, ни о его собрате с горизонтальным, прямым выпускным патрубком. Для них нужна строго фиксированная точка подключения, расположенная в определенном месте. Но кроме этого преимущества, керамический унитаз с косым выпуском обладает и другими достоинствами.

  1. Наклонный выпуск создает меньшее сопротивление при прохождении через него твердых нечистот – как результат, такие унитазы реже засоряются и требуют прочистки. Именно поэтому при монтаже канализационных систем предпочтение отдается плавным поворотам, и вместо одного колена под 90° используются два поворотных элемента под 45°.
  2. Монтаж унитаза с косым выпуском выглядит более просто – здесь, опять же, сказывается отсутствие фиксированной точки подключения, расположенной в конкретном месте . Даже если при устройстве канализации выпускной раструб для унитаза был расположен немного не точно, это не является проблемой.

Имеются и другие незначительные преимущества подобных унитазов, благодаря которым он и получил свое распространение – в его популярности вы можете убедиться, осмотрев витрины магазинов. На каждые десять моделей унитазов с косым выпуском вы найдете в них две или три разновидности унитазов с горизонтальным выпуском и одну с вертикальным.

Гофрированный патрубок

Основу современной конструкции соединительной системы составляют гибкие гофрированные трубы. Такое присоединение санузла к канализации производится в следующем порядке. Гофрированная труба накладывается на фановый отвод, а участок установки обрабатывается силиконовым составом. С обратного торца труба завинчивается в пластмассовую манжету и герметизируется аналогичным силиконом.

Используется главное свойство гофры: она растягивается на нужную длину, а соосность с унитазным выпуском обеспечивается его изгибом.

Инструкция соединения манжеты состоит из нескольких простых шагов:

  1. гофру стыкуют с канализационной трубой с помощью силиконового герметика;
  2. второй конец патрубка подключается к раструбу унитаза;
  3. прибор фиксируется с помощью крепежных винтов;
  4. система проверяется на надежность.

Итак, с помощью гофры (манжеты) можно присоединить унитаз, который имеет любой диаметр раструба, к канализационной трубе. При наличии пластиковых канализационных каналов этот процесс не занимает много времени. Раструб слива очищается от загрязнения, промазывается силиконовой смазкой и стыкуется с дистальным отделом гофры. В случае чугунной трубы у начинающих сантехников возникают определенные трудности. Основные правила установки таковы: раструб из чугуна должен быть полностью очищен от загрязнений. В него вставляется резиновая манжета. Конец манжеты должен полностью входить в расширение канала и упираться в стенку. Сверху соединение лучше закрепить силиконовым герметиком.

После фиксации гофры к канализационному стоку насаживаем второй конец на раструб прибора. Устанавливаем туалет на место, на полу отмечаем маркером точки фиксации. После этого хрупкую керамику выносим из комнаты и приступаем к работе с перфоратором. В местах, отмеченных маркером, делаем насечки в кафеле и бьем каналы для дюбелей.

На приготовленный «постамент» ставим сантехнический прибор

Крепим унитаз винтами, соблюдая особую осторожность при фиксации. Подсоединяем гофру, проверяем герметичность системы

Дополнительную устойчивость прибору дает силиконовый герметик, нанесенный в местах шва с полом.

Итак, гофра полезна в тех случаях, когда имеется значительное расстояние от прибора до трубы. Также ее легко надеть, если раструб идет ниже уровня выпускного отверстия от унитаза. Она имеет различный диаметр, который позволяет вместить ее даже в чугунный раструб. Но в некоторых случаях можно обойтись и без нее.

Как подключить унитаз к водопроводу: этапы работ

Обычно для того, чтобы обеспечить отключение унитаза от водопровода, его выпуск оснащается отсекающим краном – как правило, их устанавливают монтажники. Если его нет, то придется выполнить эту работу самостоятельно, а для этого понадобится пакля и шведский разводной ключ. Пакля наматывается по ходу завинчивания резьбы, при этом мотать ее нужно туго. Чтобы такое соединение служило долго и не давало протечек, поверх пакли наносится специальная паста (унипак). Кран закручивается туго ключом.

Дальше проще. Соединить кран с поплавком унитаза можно с помощью двух изделий: используется либо гибкий шланг, либо металлический гофрированный рукав (последний вариант надежнее). И то и другое изделие устанавливается с помощью накидных гаек и уплотнительных прокладок. Гайки сильно закручивать не нужно – если перестараетесь, то прокладки прорежутся, и в этих местах появится течь.

Как установить новый унитаз фото

Теперь самое главное – испытания. Открываем приборный отсекающий кран и подаем воду в бачок. Пока он наполняется, наблюдаем момент срабатывания поплавка – уровень воды не должен доходить до края бачка на 3-5см. В случае необходимости регулировка уровня наполнения бачка осуществляется пластиковым винтом на поплавке. Также необходимо будет отрегулировать перелив – это трубка посередине сливного механизма. Она просто поднимается или опускается. Ее нормальное положение – это на полсантиметра выше уровня воды в бачке.

Отрегулировали? Проверяем слив. В этот момент могут выявиться все ваши огрехи сборки, если, конечно, не выявились до этого. Если все нормально, тогда можно устанавливать крышку бачка и унитаза. Если же нет, тогда придется все разобрать, как бы это не печально звучало и собрать все заново, приняв в учет все свои огрехи.

Ну и в заключение несколько слов о том, как установить крышку унитаза. Распаковав это изделие, вы обнаружите отдельно лежащие пластиковые винты с кронштейнами. Сначала они вставляются в отверстия в сиденье и в крышке, а потом в отверстия на унитазе. Снизу они зажимаются пластиковыми гайками (барашками).

Вот и все. Теперь вы знаете, как установить унитаз своими руками. Кому-то эта работа может показаться сложной, а кому-то не очень. В любом случае, чтобы браться за нее, нужно хорошенько взвесить все за и против и трезво оценить свои силы.

Список источников

  • vannaja.net
  • santehnicheskij-mir.ru
  • yserogo.ru
  • vseovannoi.ru
  • sovet-ingenera.com
  • samsmogy-remont.ru
  • kakpravilnosdelat.ru
  • vodakanazer.ru
  • trubanet.ru
  • www.stoydiz.ru
  • kanalizaciyalite.ru

Похожие статьи

Комментировать
0
3 595 просмотров

Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации. Вы с нами?

Adblock
detector
