Тройная розетка в один подрозетник

Инструкция по монтажу

Итак, схема подключения трехклавишного выключателя света выглядит следующим образом:

От лампочек к распределительной коробке поступают шесть проводов. Из них три соединяются между собой и подключаются к нулевому проводнику (этот рабочий ноль идет от щитка, синего цвета). Те три провода из распределительной коробки, что остались незадействованные, соединяются с выходами прибора. Затем, из распределительной коробки необходимо подключить фазу, которая будет одинаковая для трех источников света. Подключение осуществляется к выключателю. Если предусмотрено заземление, желто-зеленые провода от светильников также нужно соединить между собой. Все соединения рекомендуется осуществлять, используя клеммы WAGO.

Данная схема наглядно показывает, как можно подключить трехклавишный тип выключателя и как при замыкании контакта загорается определенная лампочка:

Трехклавишный выключатель с внутренней стороны выглядит следующим образом: на корпусе подробно описывается и показывается, куда следует осуществить подсоединение каждого провода и куда отвести фазу. Схема прибора сзади выглядит так:

На видео инструкции наглядно показано, как подключить тройной выключатель света к сети:

Тройной прибор может работать по такому принципу: подключение одной лампы к первой клавише позволяет включить первый источник света, вторая клавиша – это две лампы, а третья включает дополнительное освещение, в виде бра. Такое подключение дает возможность комбинировать освещение в комнате до семи видов и сделать это может один трехклавишный прибор.

Также существует тройной расцепитель, который помещен с розеткой в один корпус. Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте. Схема подключения трехклавишного выключателя с розеткой в одном корпусе изображена ниже:

Такая схема имеет небольшое отличие от предыдущей. Разница заключается в том, что в данном случае добавляется нулевой провод, который от распределительной коробки идет к розетке. Этот вариант исполнения применяется в тех местах, где розетка используется нечасто, например, в ванной комнате.

На видео примере ниже предоставлена пошаговая инструкция по подключению тройной модели с розеткой:

Вот и все, что хотелось рассказать вам по данному вопросу. Надеемся, предоставленная схема подключения трехклавишного выключателя света, а также инструкция по монтажу были для вас полезными и помогли самостоятельно выполнить электромонтаж!

Рекомендуем также прочитать:

Системы дистанционного управления освещением
Что такое умные лампы
Схема электропроводки без распределительных коробок

Монтаж розеток и выключателей

Схема подключения розетки и выключателя

При правильном монтаже и с верно выбранными кабелями (если проводка уже есть, сделана профессионалом, и вы просто решили смонтировать самостоятельно розетку), если электрик сделал все нормально, то:

В гнездо, на котором написана «L» вставляется белый кабель, что соответствует понятию фаза и питание.
В гнездо, которое обозначено буквой «N» вставляется синий кабель, называют его ноль. И, соответственно, если контур заземления есть, то в розетке с заземлением вставляется желтый или желто-зеленый кабель «I_ _».

Чтоб подсоединить обычный или двухклавишный выключатель, нужно собрать коробку. Белый (провод) от неё на букву L. Если коробка скручена не верно, то цвета могут не совпадать.

Цвета и значения: синий всегда — 0. Желтый земля. Бывает вместо жёлтого черный кабель.

Как подключить розетку выключатель и лампочку указанно в инструкции к этим предметам. Соблюдая электрическую схему, процесс проходит быстро. Обычно схема поставляется вместе с розеткой или выключателем.

Схема подключения двухклавишного выключателя с розеткой

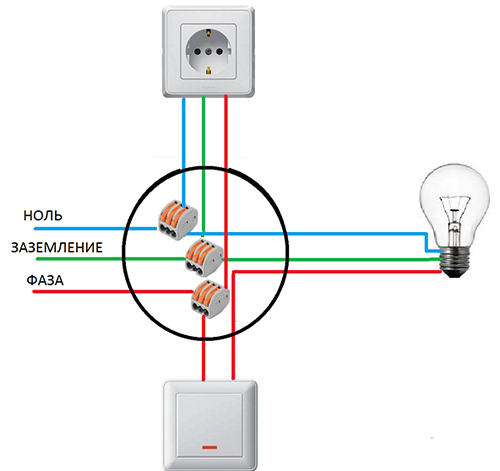

Схема подключения розетки выключателя и лампочки

Установка двойной розетки

Установка двойной розетки происходит немного иначе. Основное отличие двойных розеток от одинарных – это возможность подключить два электроприбора сразу. Двойные бывают 2 типов: сборные и стационарные.

Монтаж двойной розетки стационарного типа выполняется по описанной выше схеме. Необходимо лишь подключить кабели к разным пластинам. Если не выполнить данное условие есть возможность короткого замыкания при подаче тока.

Сборный тип двойных розеток немного сложнее установить. Помимо подготовленных инструментов понадобится достать кусок дополнительного провода. Его длина должна соответствовать той, что подключена к подрезетнику:

если в устройстве 3 провода (один заземления и два питания), для него нужно 3 дополнительных. Последние следует протягивать между подрезетниками. Тот, у которого есть выход главного провода, подсоединяются по паре кабелей к зажимам — от вспомогательного и основного.

В других же подрезетниках подключение стандартное. Установка тройной розетки и блока проходит идентично.

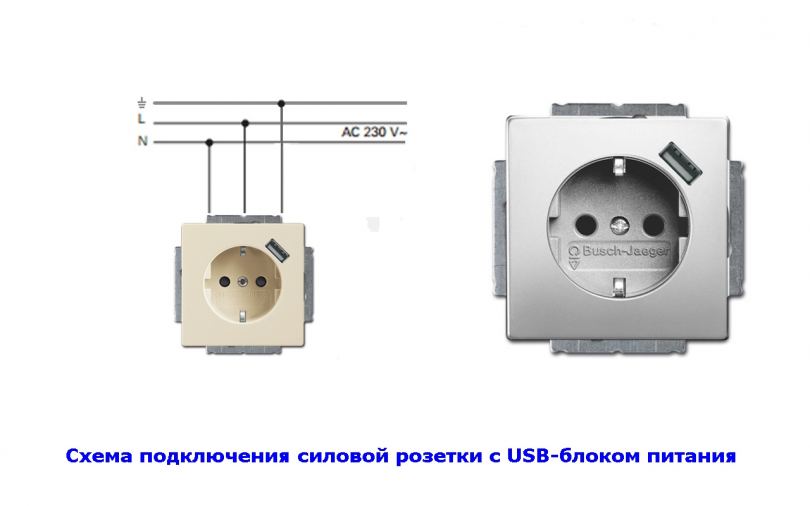

Установка силовой розетки

Особенность силовых розеток в том, что они практически всегда устанавливаются для электроплиты. У них есть свои особенности и нюансы:

подключаются такая розетка к отдельной линии, идущей от щитка;
необходимым условием является способность линии выдерживать нагрузку не менее 40 ампер;
отличительная особенность проводки — это значительная толщина;

Силовое устройство — способно выдерживать более мощные нагрузки.

Установка силовой розетки происходит следующим образом. Розетка прикрепляется в месте, где выходит силовой кабель. Практически всегда это рядом с местом плиты. Крепление происходит во всех отверстиях дюбелями. Защита розетки должна составлять не менее IP20. Изоляция и соединение выполняется при помощи скрутки и пайки. Для правильного подключения следует уделять достаточно внимания цветам. Это позволит без ошибок подключить заземление, ноль и фазу.

Определяем возможность подключения розетки

Прежде, чем приступить непосредственно к подключению, следует определиться с возможностью и правильностью принятого нами решения. Для этого следует определить сечение подходящего провода, номинальный ток автоматического выключателя, который питает данную группу, а так же отсутствие запретов на установку розеток в помещении данного типа.

Итак:

Перед тем, как установить тройную розетку в уже работающую группу электрической сети, следует определиться, выдержит ли автоматический выключатель дополнительную нагрузку. Для этого нам необходимо посчитать возможный номинальный ток в розетке. Делается это путем суммирования номинальных токов самых мощных потребителей электрической энергии, которые могут быть подключены в данной розетке.
Если мы знаем только номинальную мощность этих приборов, то считаем номинальный ток, исходя из формулы I=P/U×cosα.Где I – номинальный ток, Р – номинальная мощность прибора (обычно указывается в паспорте или на корпусе прибора) и cosα – коэффициент мощности электроприбора (найти его значение вам должна помочь инструкция по эксплуатации прибора, но если вы его не нашли, то можно принять равным 1).
Теперь, суммировав все номинальные токи для данной группы, мы можем проверить соответствие автомата этим параметрам. Зачастую автомат требуется заменить на более мощный. Но если розетка предназначена для подключения маломощной видео и аудиотехники, то, возможно, это и не потребуется.

Также если установка розетки тройной в уже существующей группе предполагает контроль сечения питающего провода. Зачастую, если не подходит автомат, то и существующая проводка не будет отвечать новым требованиям. Поэтому опять-таки придется задуматься об ограничениях подключаемой нагрузки для данной группы.
Ну и наконец следует определиться, а можно здесь вообще устанавливать розетку? Монтировать розетку нельзя в ванных комнатах и кладовых помещениях. При этом для ванных комнат есть исключение, которое позволяет выполнять монтаж при установке в цепи питания данной группы автомата УЗО.

Кроме того, если розетка тройная должна быть установлена на сгораемом основании, следует позаботиться о ее пожарной безопасности. Для этого закладные под розетку должны быть выполнены из несгораемых материалов. Обычно для этого применяют изделия из стали.

Подготовка стены под монтирование

Тройная розетка отличается от остальных моделей, наличием трех мест для подключения, и естественно увеличенным размером. Она не очень компактна, и будет на фоне стены не выгодно выделяться. Поэтому, сначала следует тщательно продумать место установки. Лучше всего вооружиться строительным уровнем, и приступать к разметке. Помните, что отступать от пола желательно на 25 — 30 см. При помощи уровня производим разметку, с учетом размера изделия. Нужно взять простой карандаш провести линии, где будут прокладываться провода, и штробится гнездо. Лучше всего подбирать место, где ранее стояла обычная розетка, это уменьшит хлопоты.

Монтирование подрозетника

Для тройных изделий существуют два вида подрозетников:

Установка этих видов проходит почти одинаково, подробнее рассмотрим метод монтирования розетки в одинарную модель подрозетника:

После проделанных процедур, потребуется закрепить висящую детали находящуюся в стене. Для этого отлично подходит алебастр. Все отверстия, которые только что были подготовлены, необходимо намазать разведенным густым составом. После обработки, сильно прижать подразетник, на нанесенную основу (на алебастр). Если подрозетник встал не так, выпирает или наоборот проваливается, нужно добавить или убрать готовую смесь. Теперь пора взять уровень и оценить начальный результат работы. Если все ровно и смотрится приемлемо, ожидайте пару часов. За отведенное время алебастр высохнет и застынет. Это были подготовительные работы, которые необходимы, теперь можно приступать к подключению.

Процесс подключения тройной розетки

Для конкретного понимания, как подключить тройную розетку с заземлением, нужно тщательно изучить выше описанные подготовительные работы, выполнить их и переходить непосредственно к дальнейшему подключению. Рассмотренный вариант, когда тройная розетка подключается с креплением в трех разных подразетниках, происходит по параллельной схеме. Вариант, когда розетки подключаются от одного кабеля, через шлейф (одна за другой), считается незаконным, и соответственно не рекомендуется. Из-за того что в данную розетку нельзя будет подключать два или три сложных технических приборов.

Все, тройная розетка готова к применению. Она должна выглядеть эстетично, и вокруг должно быть минимум загрязнений. Теперь можно включить электроэнергию, и опробовать работу тройной розетки. Помните, что первое тестирование проводите с несложными электроприборами.

Виды устройств и их особенности

Разновидностей штепсельных розеток и блоков довольно много. У каждого типа свои конструктивные особенности и предназначение.

Скрытые приборы монтируют прямо в стену — в специальные подрозетники.
Открытые устройства выпускают для тех квартир, где электропроводка не спрятана в стену.

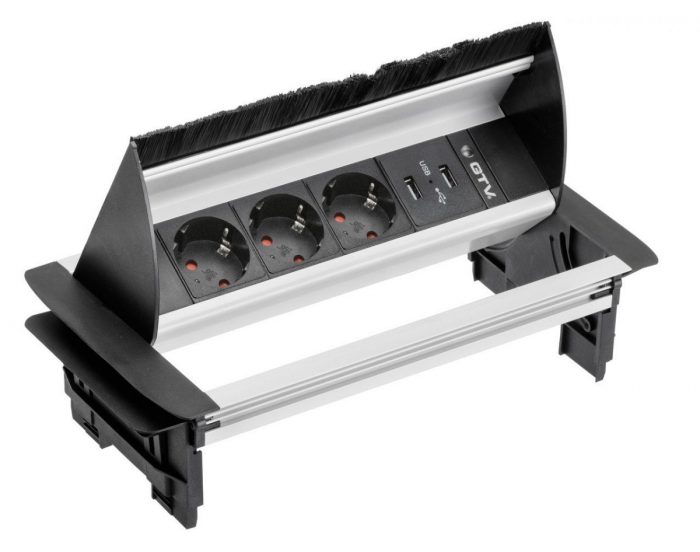

Выдвижные розеточные блоки монтируют в стол или другую мебель. Их удобство в том, что после эксплуатации приборы легко спрятать от посторонних глаз и шаловливых детских рук.

Приборы отличаются методом зажима контактов. Он бывает винтовым и пружинным. В первом случае проводник фиксируют винтом, во втором — с помощью пружины. Надежность последних больше, однако в продаже их найти не так просто. На стенах устройства закрепляют тремя способами — лапками с зубчатыми краями, саморезами или специальной пластиной — суппортом, который облегчает как установку, так и демонтаж розетки.

Помимо обычных, недорогих устройств существуют модели, оснащенные заземляющими контактами. Это лепестки располагаются в верхней и нижней части, к ним крепят провод заземления. Для обеспечения безопасности выпускают розетки, оборудованные шторкам либо защитными крышками.

Основные популярные типы

К ним относятся:

вид «С», он имеет 2 контакта — фазу и ноль, обычно покупается, если предназначен для техники малой либо средней мощности;
тип «F», помимо традиционной пары оснащается еще одним контактом — заземляющим, эти розетки становятся более популярными, так как для квартир в новостройках заземляющий контур стал нормой;
Вид «Е», отличающийся от предыдущего только формой контакта заземления, это штырь, такой же, как и элементы вилки розетки.

Последний тип встречается реже остальных, так как он менее удобен в эксплуатации: разворот штепселя на 180° при такой розетке невозможен.

Защищенность корпуса — следующее различие моделей. Степень безопасности обозначают индексом IP и двухзначным числом, следующим за этими буквами. Первая цифра обозначает класс защиты от пыли, твердых тел, вторая — от влаги.

Для обычных жилых комнат достаточно моделей класса IP22 либо IP33.
IP43 рекомендуют покупать для детских, так как эти розетки оснащены крышками/шторками, блокирующими гнезда, когда техника не используется.
IP44 — тот минимум, что необходим для ванных комнат, кухонь, бань. Угрозой в них может быть не только сильная влажность, но и брызги воды. Подойдут они для монтажа в подвалах без отопления.

Установка розетки на открытом балконе — достаточное основание для покупки изделия с большей степенью защиты, это как минимум IP55.

Тройная розетка: подготовка к установке

Установка тройной розетки имеет свою специфику в зависимости от скрытой или открытой прокладки проводов. Скрытая или внутренняя проводка требует более тщательной и длительной подготовки. В первую очередь следует уточнить способность изделия выдерживать тройные нагрузки. В противном случае, в результате перегрева придется менять сгоревшие провода.

Место монтажа также размечается заранее, соблюдая общий уровень для будущих компонентов розетки. Высота от пола соблюдается такая же, как для одиночных устройств.

Центры розеток отмечаются таким же образом, размеры откладываются вправо и влево от центрального изделия. В некоторых случаях разметка может начинаться от крайнего прибора.

По-возможности, чтобы не прокладывать новую проводку, тройную розетку рекомендуется устанавливать на месте одинарного прибора. Если же провода все равно нужно прокладывать, места их расположения отмечаются горизонтальными и вертикальными линиями, а затем переносятся на схему домашней электропроводки.

Теоретическая база

Главное, о чем нужно помнить при проведении любых работ с электроприборами – техника безопасности. Перед тем, как подключить провода к розетке, обязательно прекратите подачу электрического тока. Для этого нужно выключить соответствующий рубильник, расположенный на щитке, либо выкрутить пробку из счетчика. После чего проверьте работу электрической сети и напряжение, попытавшись включить свет.

По сути, схема подключения розетки достаточно проста. Здесь используется только два провода – ноль, фаза. Для розеток, предусматривающих наличие заземления, требуется подключить еще третий провод.

Требуется обеспечить наличие надежного контакта, а также исключить возможность возникновения короткого замыкания. Для этого защите тот участок провода, который находится на входе в клемму.

При наличии излишнего зачищенного участка провода, его нужно обрезать при помощи кусачек до необходимой длины. Оголенная часть провода находится исключительно внутри розетки и не должна выглядывать из клеммы.

На следующем этапе работы нужно хорошо затянуть прижимные винты. Проверьте надежность закрепления провода в клемме. Механическая надежность такого соединения очень важна. Выпадение провода из клеммы недопустимо даже в случае приложенного усилия.

Применяя эти теоретические знания, у вас не возникнет проблем с подключением розеток. Если вы сомневаетесь в своих силах, рекомендуется просмотреть видео инструкцию, как подключить розетку любого типа.

Плюсы и минусы

Для установки в кухне или комнате бытовых приборов используется несколько розеток.

кондиционеры;
вентиляторы;
локальные обогреватели;
приборы для ухода за волосами, ногтями, внешностью;
увлажнители и ионизаторы воздуха, множество других изделий.

тут

невысокая цена;
удобство эксплуатации;
лёгкий монтаж;
в случае появления неисправности легко отремонтировать;
могут устанавливаться в подрозетники одинарных предшественников, поэтому сменить одинарную розетку на тройную труда не составит;
не требует подведения дополнительной проводки;
обладают безопасным креплением;
надёжны.

Многосекционные блочные отличаются крупными габаритами, что часто приводит к их механическим поломкам, поскольку повышается нагрузка от нескольких вилок приборов.
Необходимо рассчитывать максимально допустимую нагрузку. Если подключить сразу 3 мощных электроприбора, то перегореть могут розетка, контакты и вся проводка до распределительного короба, что требует трудоёмкого ремонта.
Поскольку вес от трёх вилок разных приборов постоянно будет воздействовать на всю конструкцию, то со временем будет разрушаться декоративное покрытие и корпус из пластика. Это может стать причиной короткого замыкания.

Важно
Чтобы предотвратить эти недостатки, необходимо перед установкой правильно рассчитать мощность подключаемых в неё приборов и взять небольшой запас. Все крепления элементов выполнять качественно.

Подсоединение с соблюдением правил безопасности

Подключение тройной розетки требует соблюдения норм и правил безопасности. Поэтому для скрутки проводов рекомендуется использовать специальные контактные наконечники. Они вставляются в зажимы, прикручиваются винтами.

Во время проведения монтажных работ надо использовать инструментарий, оснащенный изоляционными ручками. Электропровода большой длины опрятно скручивают, избегая сгибов под малым углом. Можно лишний провод в скрутке прятать в стену, но лучше обрезать его до установленной длины.

Безопасность и качество электромонтажных работ зависят от соблюдения предписанных правил. Тогда тройные изделия обеспечат комфорт при пользовании электрической сетью и электроприборами. При малейших сомнениях в собственных силах лучше установку доверить профессионалам.

В наши дни обширное распространение получили блоки розеток. Это устройство включает в себя несколько разъемов для подключения к сети. Раньше были популярны блоки из 2х разъемов, а вот сейчас уже набрали популярность блоки с количеством более 2х разъемов. Такие блоки в основном популярны в тех местах, где необходимо подключение больше 2х приборов одновременно. Ниже мы выясним, какие способы подключения, какие тонкости подключения блоков и рассмотрим блоки розеток подробней.

Блочная сборка подрозетников и розеток

Тройной блок розеток, соответствующий всем необходимым требованиям, не так-то легко найти даже при всём разнообразии современного рынка электротоваров. Кроме того, цена изделия может оказаться необоснованно завышенной. В таких случаях электрики пользуются стандартными одиночными розетками, собирая их в общий блок нужного размера. То есть, для сборки тройной розетки потребуется три обычных изделия.

Как правило, это стандартные розетки, рассчитанные на номинальный ток в 16 ампер. Воспользоваться придется лишь их внутренними частями – сердцевинами и каркасом. Соединение в одно целое выполняется с помощью накладной рамки с тремя соразмерными отверстиями.

Перед началом установки необходимо выбрать место для монтажа. Обычно розетки по европейскому стандарту закрепляются на высоте 20-40 см от уровня пола. Таким образом, не нарушается интерьер и обеспечивается электробезопасность.

Нужно заранее рассчитать силу тока, поскольку каждый элемент сети соответствует определенному рабочему току. Если не выполнить это условие, то безопасная эксплуатация в дальнейшем вовсе не гарантирована. Под действием перегрузок наступает перегрев не только розеток, но и проводов. Поэтому сечение проводников тоже должно быть рассчитано на определенную нагрузку. Минимальное сечение для медного провода составляет 1,5 мм2, а для алюминиевого – 2,5 мм2.

Разметка выполняется на стене простым карандашом или маркером. Ровная горизонтальная линия отмечается с помощью уровня. После отметки первого центра откладываются метки для других розеток и горизонталь оказывается пересеченной вертикальными линиями.

Конструктивные особенности

Конструкция розетки состоит из корпуса и внутренней (рабочей) части. Функционально важными элементами являются клеммы с прикрепленными пружинами под вилку и контакты. Большинство моделей оснащено устройством для подключения заземления. Это помогает снизить напряжение с подключенной техники, повысить системную безопасность.

На теперешнем рынке представлены многочисленные разновидности изделий. При подборе конкретных модификаций следует учитывать особенности использования электрических приборов. Значительное их число совместимо с изделиями типа C6 (евро). Но еще остаются востребованными и стандартные устройства типа C5 (советские). Отличаются они между собой не только внешним видом, но и конструктивными особенностями. Помимо более привлекательного дизайна евророзетки способны выдерживать большую силу тока (до 16A, стандартные – до 6A). Устаревшие модели не оснащены контактами заземления. Круглые отверстия в евророзетках имеют больший диаметр под соответствующие стержни вилки.

Розетки тройные могут различаться по типам контактов. Они бывают лепестковыми и пружинными. Первые считаются не очень надежными. Лепестки со временем теряют жесткость, упругость. Тогда, вставляя вилку, замечают искрение. Пружинные контакты характеризуются большей износостойкостью. Они могут благополучно эксплуатироваться несколько десятков лет.

Подсоединяя тройную розетку к источнику электроэнергии, лучше узнать, что она оснащена латунными контактами. Дополняется высокое качество продукта крышкой из жаростойкой пластмассы и керамическим сердечником.

Основные разновидности

Производители предлагают строенные розетки различных форм. Мастера чаще останавливают свой выбор на устройствах, имеющих квадратную форму. Такие модели считаются более универсальными.

Тройная розетка бывает:

внутренней;
внешней или наружной;
встраиваемой;
накладной.

Для установки всех модификаций пользуются способом блочной сборки. Такой метод позволяет подключить к одному питающему проводу три электроприбора одновременно. Специалисты рекомендуют отказаться от внешних рамок к автономным розеткам, заменив их одной общей накладкой. Подбирается она под контуры внутренней части.

Особое внимание потребителей привлекает тройная розетка, оборудованная выключателем. Конструкция позволяет обесточить блок на кратковременный или продолжительный срок

Так исключаются короткие замыкания либо другие неисправности, когда обитатели отсутствуют в помещении.

Установка тройной розетки производится с применением горизонтальной либо же вертикальной панели. Конструктивно эти блоки выполняются на 1 каркасе или на 3 автономных устройствах под общей накладкой.

Соединяем жилы проводов в схему подключения розетки

В нашей схеме участвуют два провода, питающий распределительную коробку (расположен слева) и отходящий на розетку (расположен снизу), снимаем с обоих проводов наружную изоляцию.

Далее, снимаем по 3,5-4 сантиметра изоляционного слоя с каждой жилы.

Соединение жил в схему будем производить методом скрутки проводов между собой.

На данном этапе хочу обратить ваше внимание на один важный момент. В примере используется метод скрутки, так как он является наиболее наглядным для понимания и восприятия принципа выполнения схемы. В настоящее время правилами устройства электроустановок в чистом виде этот метод запрещен ПУЭ п2.1.21

К разрешенным методам соединения жил проводов относятся:

опрессовка;
сварка;
пайка;
винтовые, зажимные и тому подобные сжимы.

Более подробно данный вопрос будет разобран в соответствующей инструкции, в настоящее время статья находиться в написании, но уже в ближайшее время появится на нашем ресурсе.

Скручиваем между собой сначала две белые, фазные жилы провода.

Протягиваем готовую скрутку плоскогубцами, торчащие концы откусываем.

Аналогичным образом соединяем две синих, нулевых жилы провода.

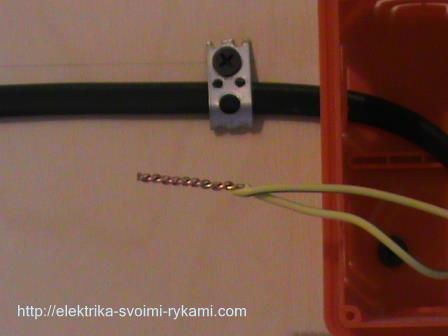

Затем, две жилы заземления.

Схема подключения розетки завершена.

Устанавливаем защитную крышку на механизм розетки.

Изолируем скрутки проводов с помощью изоляционной ленты.

И укладываем их в распределительную коробку.

Теперь, нам необходимо проверить работоспособность готовой схемы. Для этого, подаем на нее напряжение, переведя рычажок автоматического выключателя из нижнего положение – “выключено”, в верхнее положение – “включено”.

Проверку выполняем сначала указателем напряжения, затем, используя любой электроприбор, просто включив его в розетку.

Розетка готова к эксплуатации.

Рисунок. Схема подключения розетки.

В этой работе мы использовали следующий материал:

распределительная коробка – 1 шт.;
подрозетник – 1 шт.;
провод – измеряется по конкретным меркам вашего помещения;
розетка – 1 шт.;
контакт заземления – 1 шт.;
двухполюсный автоматический выключатель – 1 шт.;
изоляционная лента – 1 шт..

Сколько мы сэкономили сделав схему подключения розетки своими руками:

вызов электрика – 200 рублей;
монтаж распределительной коробки внутренней установки – 550 рублей;
монтаж подрозеткника внутренней установки (изготовление отверстия, установка) – 200 рублей;
монтаж двухполюсного автомата – 300 рублей;
монтаж контакта заземления – 120 рублей;
штробление стен (1 метр – 120 рублей, для примера возьмем 8 метров) – 960 рублей;
монтаж провода открыто, высотой до 2 метров (для примера 2 метра, спуск до розетки, 1 метр – 35 рублей) – 70 рублей;
монтаж провода свыше 2 метров (1 метр – 50 рублей, например 8 метров) – 400 рублей;
монтаж и подключение розетки с заземлением скрытой установки – 200 рублей.

ИТОГО: 3000 рублей

*Расчет произведен для электропроводки скрытого исполнения

Виды тройных розеток, розетки с выключателем

Поскольку речь идет о квартире или о доме, то есть о внутренних помещениях, мы не станем говорить о розетках для улицы и внешних устройствах. оставим их на потом, поскольку и в многообразии встроенных розеток потеряться можно запросто. Конструктивных решений таких розеток есть немного, но конфигураций — тьма. Конструктивно она может быть выполнена на одном каркасе и с одной крышкой, а может быть быть разнесенной на три отдельные розетки с общим корпусом-крышкой.

Отдельного внимания достойны розетки с выключателем. Встроенные конструкции для трех потребителей встречаются крайне редко, но выключатель на розетке может обесточить часть цепи, когда есть уверенность, что он не будет использована долго, тем самым можно исключить появление коротких замыканий или других неприятностей во время отсутствия хозяев.
