Монтаж

Рассмотрим, как подключить перекрестный двойной выключатель фирмы Legrand. Сначала потребуется разработать план и схему соединения, это позволит сэкономить на кабелях и доборных элементах. Также перед началом монтажных работ проводится штробирование стен.

Фото — MGU3

Пошаговая инструкция, как подключить спаренный и два проходных выключателя для контроля нескольких ламп из трех мест:

На первом этапе работ подключение производится по стандартной схеме для контроля света проходными моделями. В распределительную коробку от щитка протягивается нулевой провод. Из разветвителя его перекидывают на контакты лампы;
Следующим из щитка протягивается фазный кабель. Но после его установки в разветвительную коробку рабочий провод отводится не на лампу, а на контакты выключателя (в данном случае, это один из проходных);
Через распределительную коробку производится последовательное соединение контактов. Сначала фаза перекидывается на перекрестный выключатель, который должен располагаться между двумя проходными с учетом минимальных затрат проводов, а после на второй проходной;
После этого от общего контакта второго проходного выключателя производится соединение с лампой. После окончания протяжки осуществляется монтаж распределительной коробки на стену. Она также как и переключатели может устанавливаться поверх стены или непосредственно в подготовленное отверстие.

При работе такой схемы происходит одновременное перебрасывание импульса на несколько контактных групп. Несмотря на удобство и простоту реализации, такое соединение довольно редко используется современными электриками – считается, что несколько проходных моделей работают более надежно.

Видео: как подключить проходной выключатель вместе с промежуточным

Проходной выключатель

Среди плюсов, которыми обладают переходные выключатели, основным является то, что с их помощью можно выключать и включать свет из различных мест.

Область применения проходных выключателей

Современные проходные переключатели получили распространение в нескольких областях:

Лестницы. Обязательным для них условием является то, что выключатели должны быть установлены на первом и втором этаже. Это даст возможность включить свет на одном из этажей, после чего, когда человек поднимется или спустится, он сможет выключить свет, используя уже другой проходной выключатель.
Спальные комнаты. В этих помещениях переключатели подобного типа устанавливают при входе в комнату и рядом с кроватью. Такой вариант обеспечивает немало удобства, поскольку человеку не придется вставать с кровати и идти к входу, чтобы погасить или включить свет.
Коридоры. Особенно удобны проходные переключатели для коридоров, которые имеют большую протяженность, поскольку они могут быть установлены в самом начале и в конце.
Дачи. Здесь польза от использования переходных переключателей заключается в том, что у владельца появляется возможность обеспечить освещение двора и дорожек.

Проходной выключатель: схема подключения

переключение с одной линии на другую

Если рассматривать более подробно схему подключения проходного переключателя, то она заключается в следующем. Имеется два переключателя, где на один подается фаза, с другого она переводится на светильник, связь между ними обеспечивается специальным проводом или кабелем. Однако чаще всего их оставляют разъединенными, так как здесь применяется вариант с распределительной коробкой, в которой их размещают, при этом от каждого выключателя отводится три провода, из которых два соединяются друг с другом.

Бывают случаи, когда к переходным переключателям может быть подведено большее количество проводов, однако схема подключения остается прежней. Правда, здесь все же будут присутствовать определенные различия, заключающееся в том, что первые два кабеля будут предусматривать лишь один входной контакт и два выходных. Наращивая число кабелей, владелец столкнется с необходимостью увеличения количества входных и выходных контактов, которые придется увеличить до двух. Подобное решение позволит создать перекрестное подключение двух линий.

Схемы подключения выключателей разных типов

Схема подключения проходного выключателя

Выбор схемы подключения коммутирующего устройства зависит от его конструкции и варианта исполнения. Простейшие механические переключатели включаются в разрыв питающей электрической цепи, подающей напряжение 220 Вольт к осветителям. Для двухклавишного прибора схема включения усложняется за счет наличия двух коммутируемых ответвлений, прокладываемых до распределительной коробки или непосредственно до люстры.

В коробке происходит кроссирование (соединение в нужном порядке) подходящих от выключателя и отходящих к люстре жил.

Переключающие устройства с несколькими клавишами способны управлять большим числом групп осветительных приборов. В этом случае схема подключения усложняется, но принцип коммутации остается прежним. В линейке Легранд такие модели имеются в каждой серии, включая Quteo, Anam, Galea Life и в другие.

Такие приборы часто встречаются в серии выключателей от Легранд под названием Этика, Valena и т. п.

Особенности монтажа

Теперь обратимся к деталям монтажа. Согласно инструкции установка проходного выключателя Legrand может осуществляться в монтажные коробки открытого или закрытого монтажа. Крепления в этих коробках осуществляется либо с помощью зажимов, или с помощью винтов.

Перед установкой нужно снять рамку и клавишу. Они крепятся с помощью специальных механизмов и со стороны имеют специальные пазы. Сначала в паз клавиши вставляют плоскую отвертку и поднимают ее.

Далее эту самую процедуру осуществляют относительно рамки. Теперь вы знаете, как правильно разобрать проходной выключатель Legrand.

После этого прикрепляют основу устройства для включения света к монтажной коробке и подключают провода согласно представленным схемам. В конце монтируют рамку и верхнюю часть клавиши.

Процесс подключения выключателя Legrand также подается на этом видео:

Варианты использования ламп подсветки

В качестве примера рассмотрим варианты использования ламп подсветки в изделиях «Легранд»

Режим подсветки на иллюстрации обозначен рисунком месяца, установка выключателя с индикацией работы — изображением лампочки.

Одноклавишный выключатель с ночной подсветкой подключен по классической схеме: лампочка на контактах L. Для индикации работы, на лампу подсветки необходимо завести рабочий нуль.

Подключение двухклавишного выключателя выполняется аналогично. На каждую рабочую линию предусмотрена отдельная индикаторная лампочка. Схема обеспечивает раздельную индикацию двойного выключателя, каждая подсветка работает для своей линии.

Так же точно работает и выключатель трехклавишный. Только индикаторов будет уже три. Кстати, это еще один довод для противников подсветки: трехклавишник в режиме индикации тратит энергии в 3 раза больше, чем двойной выключатель.

Проходной выключатель тоже может работать с подсветкой. Только схема включения будет иная. Индикатор подключается к тем контактам, которые будут разомкнуты при положении клавиши «вниз». В результате, если вы включаете свет одним из «проходников», на нем гаснет подсветка.

При использовании подсветки в качестве индикации работы лампы, индикатор подключается со стороны светильника, и на него заводится отдельный рабочий нуль. Вне зависимости от положения «проходников», при включении освещения загорится индикатор.

Legrand продает лампы подсветки отдельно. По сути — это обычный светодиод с гасящим резистором и обратным диодом, упакованный в термоусадочный кембрик.

Если нет желания переплачивать за логотип на ценнике, можно изготовить запасной индикатор самостоятельно. Схема простая: для того, чтобы через LED элемент не протекал обратный ток (у нас в сети переменное напряжение, полярность меняется с частотой 50 Гц), устанавливается обратный диод (типа Д226). А поскольку падение напряжения на светодиоде 2–3 вольта (в зависимости от цвета), в цепь устанавливается токоограничительный резистор. Схема и номиналы деталей на иллюстрации:

Таким индикатором можно оснастить любой выключатель, главное — чтобы свет пробивался через пластик.

Как установить выключатель с подсветкой — разобрались, теперь будем бороться с паразитными засветками. Ушлые мастера уже предлагают в продаже некие модули, которые подключаются параллельно экономкам и LED лампам.

По сути, это обычные нагрузочные резисторы. Они действительно блокируют нежелательное свечение, при этом расходуя энергии столько-же, сколько маломощная лампа накаливания. То есть, свет у вас выключен, а счетчик продолжает мотать.

Чтобы «подружить» выключатель с подсветкой и светодиодные (экономные) лампы, нужен проходной переключатель.

Вы подключаете на один выход рабочую лампу, а на второй — индикатор с отдельно заведенным рабочим нулем. При этом фаза работает только на одного потребителя: либо на основную лампу, либо на индикатор. Никакого паразитного свечения не может быть в принципе.

Да, схема включения более сложная (придется тянуть нулевой провод). Но за комфорт использования надо платить. Электроэнергия расходуется минимальная, мощность не более 1 ватта.

Решения для общественных зданий

ПРОГРАММА MOSAIC

Комплексное предложение для оснащения административных объектов

Решения Mosaic для электрических и слаботочных сетей, специально адаптированные для оснащения административных объектов, увеличивающие производительность бизнес-центров, дающие совместимость всех компонентов электроустановки.

КАБЕЛЬ-КАНАЛЫ DLP И ПРОГРАММА MOSAIC

Кабель-каналы DLP и функционал Mosaic – выигрышное решение!

Быстрота и экономичность монтажа. Легкий доступ к кабелям обеспечивает возможность масштабировать электроустановки и удобство в эксплуатации. Идеальное решение для ремонтируемых помещений.

КАБЕЛЬНЫЕ СИСТЕМЫ LCS3

От телекоммуникационного помещения до рабочего места

Комплексная система с 25-летней гарантией. В целях оптимизации характеристик системы LCS2 категорий 6a (до 500 МГц), 6 (до 250 МГц) и 5e (до 100 МГц) проектировалась с максимальным уровнем унификации. Компоненты кабельной системы LCS2 подходят для использования как с оптоволоконным, так и с медным кабелем.

РАСПРЕДЕЛИТЕЛЬНЫЕ ШКАФЫ И ЩИТЫ XL3

Распределительные шкафы и щиты XL3

Система XL3 предлагает широкий выбор распределительных щитков и шкафов до 6300 А. Она прекрасно адаптирована для самых сложных проектов благодаря совершенству конструкции и широкой гамме. Прекрасный внешний вид сочетается с высокой защищенностью от пыли и влаги (до IP55).

МОДУЛЬНОЕ ОБОРУДОВАНИЕ DX3

Модульные автоматические выключатели DX3

Модульные автоматические выключатели серии DX3 от Legrand являются воплощением самых современных технологий. В модельный ряд входят аппараты на токи до 125 А, пригодные для использования в жилом, коммерческом и промышленном секторах, где необходимо сочетание высокой надёжности, селективности и безопасности.

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ DPX3

DPX³ – точность измерений и постоянный контроль электросетей

Автоматические выключатели в литом корпусе DPX3 выпускаются на токи от 16 до 1600 А с предельными коммутационными способностями от 16 до 100 кА в стационарном и выкатном исполнении; 3-х и 4-х полюсные версии. Аппараты выпускаются в четырех типоразмерах: DPX³ 160, 250, 630 и 1600.

Модельный ряд источников бесперебойного питания (ИБП) Legrand включает устройства трех типов: линейно-интерактивные, стандартные, модульные. Предложение распространяется на все области применения и гарантирует высокий уровень производительности по мощности и времени автономной работы. ИБП Legrand позволяют получить оптимальное решение для любой задачи.

Один выключатель на две лампы

Точно также производится и установка выключателя освещения на две комнаты.

Советы по монтажу:

объединяйте группы продуманно (к примеру, кухня-туалет, коридор-ванна, гостиная-комната, и т.д.) тогда не будет перерасхода кабеля;
устанавливайте выключатели в зонах досягаемости: не за креслом или шкафом;
на светильник и вентилятор нужно подсоединять более мощный выключатель, учитывая, что помимо основных кабелей, там есть провод, отвечающий за питание непосредственно вентилятора;
советуем использовать выключатели с индикацией simon;
чтобы правильно подключить прибор, обязательно нужно просмотреть разводку проводки, особенно это касается при подключении к двум источникам питания;
если ранее подобного опыта работы не было, советуем предварительно просмотреть видео, как устанавливается выключатель.

Схема подключения

В зависимости от области применения и предназначения, проходные устройства можно подсоединять несколькими различными способами:

Установка клавишных проходных приборов для управления одним источником света с двух мест.
Подключение одноклавишного коммутатора для управления группой ламп освещения с трех мест или больше.
Установление двухклавишного выключателя для управления двумя независимыми источниками света одним двойным прибором.

Прежде чем описывать схему подключения проходного выключателя, вспомним о том, как работает стандартный.

Схема подключения стандартного выключателя

Схема подключения стандартного выключателя: N– фаза ноль, которая подключается напрямую к светильнику; L – фаза под напряжением, проходящая через выключатель и обеспечивающая зажжение света путем соединения контактов в цепи. Выключение, соответственно, происходит при прерывании напряжения. Распредкоробка – место соединения главного кабеля с «ветками» освещения и распределения тока.

Таким образом, обычный выключатель позволяет зажечь/потушить свет от одной контрольной точки с одного места по принципу прерывания/соединения тока.

Проходной коммутатор имеет немного другой принцип действия: он снабжен тремя контактами (а двойной выключатель такого типа – шестью) и функционирует по принципу переключения с одного контакта цепи на другой.

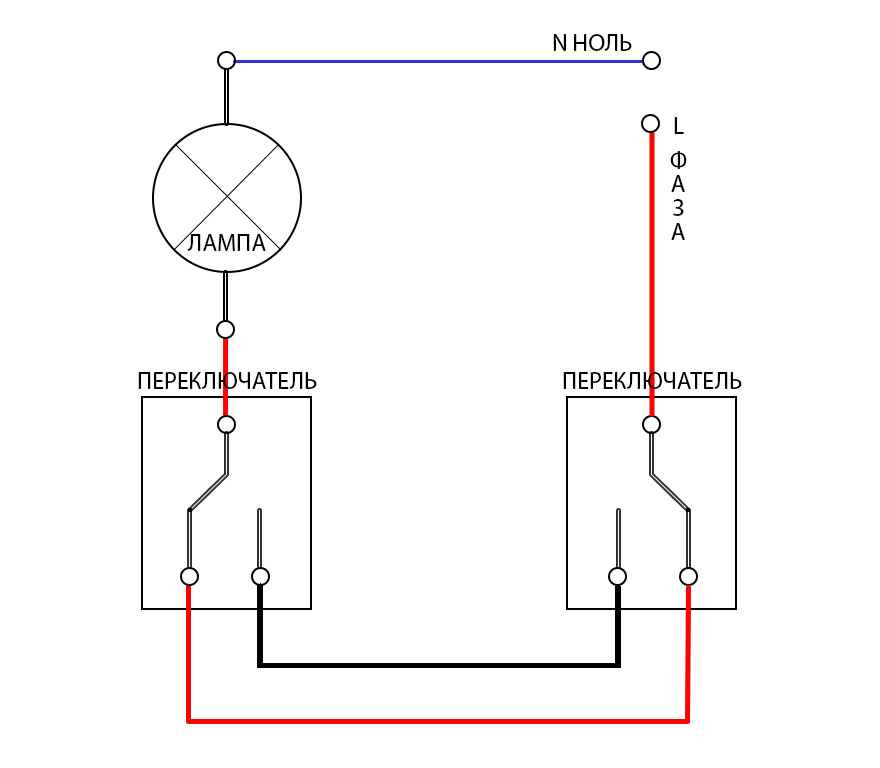

Схема подключения проходного выключателя Легранд

Схема подключения проходного выключателя Легранд: N – нулевой провод подключен напрямую к светильнику; L – фаза под напряжением подводится к лампе, поочередно проходя через переключатели и, в отличие от стандартного выключателя, подача/отключение света происходит не за счет замыкания/разъема контакта цепи, а за счет их переключения.

Подключение двухклавишного проходного выключателя. Двухклавишный выключатель – распространенный вид проходных устройств. Как правило, применяется для включения/выключения света в двух различных помещениях из одного места. Часто используется в квартирных домах.

По сути, это два самостоятельных одноклавишных устройства, соединенные в одном корпусе. Фазы приборов совмещены и работают по принципу «переключения». Это значит, что в момент подачи питания одной клавиши другая прерывает цепь и отсоединяется.

Двухклавишные проходные приборы Легранд оснащены двумя независимыми группами контактов, благодаря чему клавиши работают независимо друг от друга – при нажатии на одну из них переключение происходит с верхних линий на нижние, причем первые не имеют конечного вывода, а вторые связаны с другим таким же выключателем.

Отсюда следует, что эти устройства имеют две независимые группы контактов: правая и левая. Теперь, когда мы прояснили этот момент, будет проще понять, как подключить данный вид устройства.

Самыми популярными моделями этого вида устройства являются серии legrand etika и valena. Ниже можно рассмотреть схему подключения двухклавишного проходного выключателя.

Схема подключения двухклавишного проходного выключателя

Двухклавишный проходной выключатель Legrand Etika/Valena. Схема подключения: контакты правой группы соединены между собой перемычкой; ко второму из них подсоединяется фазный провод. Контакты левой группы проводят подачу тока к двум независимым друг от друга осветительным устройствам, при этом они не должны быть связаны между собой.

Особенности монтажа

Снятие клавиш и защитной крышки с выключателя

Подключить коммутационный прибор от рассматриваемой фирмы, включая проходной двухклавишный выключатель Легранд, сможет даже не знакомый с азами электричества пользователь. Главное – умение обращаться с простейшим инструментом и знание того, что нужно делать. Порядок действий для моделей с двумя клавишами выглядит так:

Отключается цепь подачи электропитания.
Подготавливаются проводники к подключению.
С выключателя снимаются клавиши и защитная крышка.
К контактам подсоединяются оголенные концы проводников, а затем устанавливается на место декоративная панель и клавиши.

При монтаже двойных выключателей, оснащенных парой клавиш, особое внимание обращается на разводку отводимых проводников. Каждая из них предназначается для управления «своей» цепочкой коммутации проходной системы, организованной в пределах длинного коридора, например. Также учитывается наличие на устройстве маркировки, указывающей на зоны подключения подводящих и отводящих кабельных жил

Принципиальная схема работы проходного выключателя.

Давайте сразу разберемся как они работают принципиально.

В отличие от обычных выключателей, которые имеют фиксированное положение клавиши включения и просто разрывают цепь- проходные могут быть включены с любым положением клавиши, потому что они переключаются с одной из двух линии на другую, что очень напоминает переключение стрелки железнодорожных путей (смотрите на схеме сверху) и позволяет нам управлять включением искусственного света из разных мест.

На первый проходной выключатель приходит фаза, а со второго- уходит на светильник, а их оба между собой необходимо объединить двухжильным электрическим кабелем или проводом. Но напрямую их, как правило никто не соединяет, а заводят от каждого по три отдельных провода в распределительную коробку и два из них просто попарно соединяют между собой.

При подсоединении дополнительно при необходимости третьего, четвертого и т. д.- по сущности схема не меняется, но подключение их отличается от первых двух , у которых был один входной контакт и два выходных. У них необходимо будет подключить два входных и 2 выходных провода, что позволяет их использовать для перекрестного переключения между двумя линиями.

Принцип работы третьего проходного выключателя (при покупке обращайте внимание на наличие у него возможности работать в качестве перекрестного) заключается в том, что он при переключении соединяет первый контакт на входе со вторым на выходе и второй контакт на входе — с первым на выходе. Для его подключения фактически необходимо соединить его с двумя другими проходными выключателями 2 жильным кабелем, но так никто не делает, а заводят 4 жильный кабель в распределительную коробку и там по схеме делают расключение

Аналогично в схему можно добавить и четвертый, который будет находится между третьим и вторым или первым выключателем.

Мы рассмотрели теоретическую часть, давайте теперь рассмотрим конкретные практические схемы.

Выключатель с двумя клавишами Legrand: как подключить

В многокомнатных квартирах и коттеджах с большим количеством осветительных приборов практически не устанавливаются одноклавишные выключатели. Их место прочно заняли приспособления на две кнопки, которые обеспечивают управление освещением даже в нескольких помещениях одновременно. Став обладателем подобной арматуры, пользователь зачастую задается вопросом о том, как подключить выключатель с двумя клавишами Legrand.

Схема монтирования и установки

Наиболее эффективная технология подсоединения кабелей к регулировщику света осуществляется самозажимными клеммами. Двухклавишные устройства состоят из пары одинаковых конструкций в одном корпусе. Особенностью работы является то, что фазовые ритмы их объединены. Схема подключения двухклавишных выключателей Legrand предполагает, что когда один подает питание на свою группу потребителей электроэнергии, вторую клавишу можно нажать, с тем чтобы автономно отключить подачу фазы от другой группы пользователей (осветительные изделия, розетки).

Для монтажа понадобятся:

бокорезы;
отвертки (индикатор, плоская и крестовая);
уровень.

Изначально отключается электричество на рабочем участке сети. Затем следует проверить индикатором отсутствие напряжения на выведенных концах проводов, подключаемых к Legrand. Задействуя плоскогубцы, зачищаются на необходимую длину концы кабеля (значение указано на трафарете Легранд). Используя зажимную конструкцию, фиксируются фазный и нулевые провода во включателе.

Он вставляется в коробку и при помощи отвертки закрепляется разжимными упорами. В ходе подключения уровнем проверяется горизонтирование. Затем устанавливаются защитные пластины и декоративный корпус (при наличии). Потребитель выбирает при монтаже положение «выключено» — верхнее/нижнее.

Для протяженных помещений

Когда нужно подключить пару подобных изделий для управления светом, например, в длинном коридор, галерее и пр., стоит учитывать некоторые особенности. Так, фаза подается на один проходной модуль. Применяя предварительно проложенную проводку и схему ее коммутации, задействуется режим, при котором освещение в жилых пространствах:

может включаться первым 2-х клавишным прибором путем нажатия одной из них;
выключаться устройством в противоположной части также нажатием одной половинки.

Алгоритм работает обратимо. Приведенные операции в том же порядке можно осуществлять, двигаясь в обратном направлении.

«Страшилки» и мифы о выключателе с подсветкой

Чтобы понять так называемую «проблему», рассмотрим различные типы индикации. Она бывает неоновой и светодиодной. Принципиальной разницы в энергопотреблении нет, обе схемы расходуют не более 1 Вт мощности. Неонки бывают двух цветов: оранжевый (красный) или зеленый, в зависимости от газа в колбе. Светодиод может быть любого цвета, хоть динамически меняющий оттенок (RGB).

Теперь о мифах:

Дополнительное потребление электроэнергии. Отчасти это утверждение верно. Светодиодная схема подсветки расходует около 1 Вт энергии. За месяц набегает 0.5–0.7 киловатт/часов. То есть, пару рублей за комфорт (с каждого выключателя) заплатить придется. Аналогичные затраты у неоновой лампы. Там энергия расходуется в основном на ограничительный резистор.
«Установили подсветку — теперь в темноте горят выключенные лампы!» И это правда. Лампы старого образца (накаливания и галогенки) исправно гаснут при выключении. Но ими уже никто не пользуется. Проблема касается экономных люминесцентных газоразрядных ламп (они периодически вспыхивают), и светодиодных светильников с недорогой схемой управления (слабое свечение).

Первый вариант постепенно становится неактуальным.

LED светильники постоянно дешевеют, единственное преимущество экономок (цена) теряется. Что касается светодиодных ламп — можно купить более дорогие экземпляры, с диммируемым блоком питания. Такие лампы могут менять яркость свечения при подключении через регулятор: так называемый «диммер». Заодно в блоке питания решен вопрос с паразитным свечением, если применяется выключатель с подсветкой.

Информация об этом есть в инструкции к светильнику.

Если с первым мифом (дополнительный расход энергии) надо смириться: вы просто платите небольшую сумму за удобство, то вторая «проблема» имеет несколько путей решения. Об этом вы узнаете из нашего материала.

Назначение и сфера применения

Данный тип устройств позволяет коммутировать две или три (если используется трехклавишная конструкция) группы приборов (источники освещения, вытяжка и т.д.) или же включать/выключать отдельные группы.

При помощи двухклавишной конструкции несложно организовать управление интенсивностью освещения комнаты. Например, если используется источник света на три лампочки, можно подключить его так, чтобы образовалось две группы. Тогда можно включать одну, две или все лампочки сразу. Как реализовать такой вариант, будет рассказано ниже.

Так выглядят двойные и тройные выключатели

Второй, не менее распространенный вариант, – управление освещением раздельного санузла.

Безусловно, можно для этих целей использовать два одинарные конструкции, но установка двойной дает следующие преимущества:

при установке конструкций скрытого типа потребуется делать только одно посадочное место;
стоимость одноклавишного и двухклавишного выключателя примерно одинакова, но первых необходимо два;
два устройства смотрятся менее эстетично, чем одно, и занимают больше места, что может быть критично в некоторых ситуациях.

Structura

Cерия электроустановочных изделий STRUCTURA

Группа Legrand в России представляет серию электроустановочных изделий STRUCTURA, являющуюся совместным проектом Группы Legrand и французской компании Leroy Merlin – одним из крупнейших европейских DIY-ритейлеров.
Выполненная в стиле строгого европейского минимализма c оттенком французского шарма, STRUCTURA стала результатом кропотливой работы профессионалов.
В серии использованы давно зарекомендовавшие себя конструктивные решения и технологии Legrand, заключенные в свежую, актуальную форму.
Особенности новой серии:

Конструкция “квадрат” с четко очерченными гранями, которая неизменно популярна и актуальна в любом интерьере;
Материал “матовый пластик”, из которого выполнены все рамки и лицевые панели, отвечает текущим потребностям современного покупателя;
Два эксклюзивных цвета: “Шампань” и “Магнезиум”, – впервые на российском рынке;
Широкий ассортимент рамок STRUCTURA,который составлен с учетом текущих декоративных трендов и покрывает широкий спектр оформительских задач;
Механизм из высококачественного экологичного поликарбоната, который сочетает в себе комфорт в установке и необходимую в ежедневной эксплуатации прочность;
Крепление элементов на защелках, гарантирующее быструю, интуитивно понятную и безопасную сборку и демонтаж изделий.
