Какой толщины нужен утеплитель для крыши?

Какие климатические факторы опасны для кровли?

• Температурное воздействие. Повышение или понижение температуры атмосферного воздуха, а также нагрев поверхности крыши под действием солнечной радиации.
• Атмосферные осадки. Дождь, от которого защищает кровельное покрытие. Снег, который создает дополнительную нагрузку, которая должна учитываться при расчете несущих элементов крыши.
• Ветровое воздействие. Определяет требования к способу крепления кровельного покрытия.

Задача элементов скатной крыши – это защита от вышеперечисленных климатических воздействий, а также поддержание в жилом помещении микроклимата, параметры которого характеризуются стабильной температурой и влажностью воздуха. Ведь именно они создают такое всем «сладкое» понятие — «комфорт в помещении с мансардой».

Разность температуры и влажности наружного и внутреннего воздуха приводят к возникновению в крыше различных теплофизических процессов.

1) Теплопередача. Разность температур между помещением мансарды и наружным воздухом приводит к возникновению процесса теплопередачи через материалы крыши (потери тепла до 25% от общих теплопотерь дома).  Оптимальная толщина теплоизоляции должна определяться ТОЛЬКО теплотехническим расчетом и никак ни «на глазок», ни «как сказал наш прораб».

Важно знать: Для правильно спроектированной скатной крыши температура на наружном слое смонтированной теплоизоляции должна быть на 1-3 °С выше температуры наружного воздуха.

2) Влагоперенос. Теплый воздух может удержать в себе намного больше влаги нежели холодный. Увеличению влажности внутреннего воздуха способствуют приготовление пищи, прием душа либо ванны и даже просто дыхание людей внутри дома. Влажный воздух стремится выйти наружу, что является опасностью для намокания кровельной конструкции.  Единственным решением является применение качественной пароизоляции, которая надежно защищает крышу от проникновения водяного пара со стороны помещения.

Полезный совет: Пароизоляция обязательно должна укладываться с нахлестом полотен около восьми-десяти сантиметров. Образовавшиеся швы необходимо проклеить фольгированным скотчем.

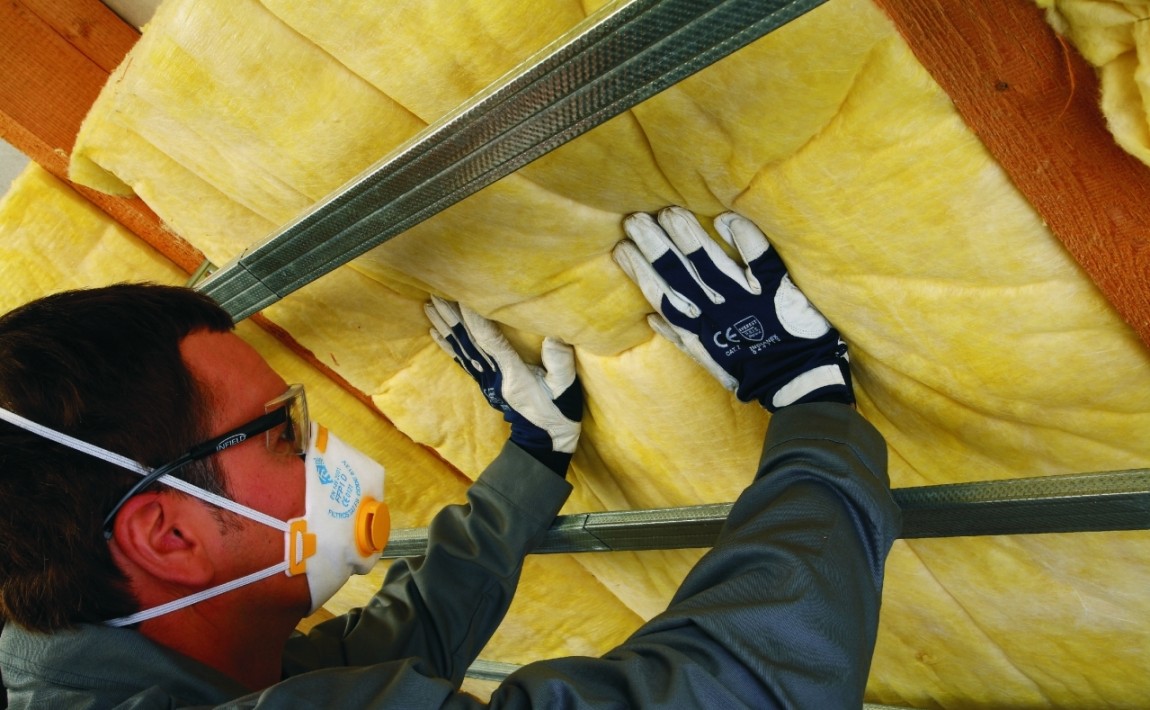

Утепление мансардного помещения

Схема утепления мансарды эковатой.

Крыша мансарды обычно состоит из стропильной системы, покрытой кровельным материалом. Стропила установлены через каждые 60-100 см. Эти промежутки заполняются утеплителем. В качестве материала для утепления рекомендуется применять минеральную вату или стекловолокно. Этот материал выпускается в виде плит или матов. Укладываются они слоями, количество которых зависит от их толщины. Какая она должна быть? производится исходя из коэффициента теплопроводности, который указывается в сертификатах качества. Можно ориентироваться на следующие данные:

Коэффициент Толщина утеплителя

• 0,035 150 мм;
• 0,04 180 мм;
• 0,044 200 мм;
• 0,045 205 мм;
• 0,046 210 мм;
• 0,047 215 мм;
• 0,05 225 мм.

При коэффициенте теплопроводности 0,04 расчет средней толщины слоя утеплителя для разных городов России будет такой:

Город Толщина теплоизоляции (мм):

Таблица расчета средней толщины слоя утеплителя для разных городов России.

• Архангельск 220;
• Астрахань 160;
• Анадырь 290;
• Барнаул 210;
• Белгород 170;
• Благовещенск 230;
• Брянск 190;
• Волгоград 160;
• Вологда 210;
• Воронеж 180;
• Владимир 200;
• Владивосток 190;
• Владикавказ 150;
• Грозный 150;
• Екатеринбург 210;
• Иваново 200;
• Игарка 290;
• Иркутск 220;
• Ижевск 210;
• Йошкар-Ола 210;
• Казань 200;
• Калининград 170;
• Калуга 190;
• Кемерово 220;
• Киров 210;
• Кострома 200;
• Краснодар 140;
• Красноярск 210;
• Курган 210;
• Курск 180;
• Кызыл 240;
• Липецк 180;
• Магадан 250;
• Махачкала 130;
• Москва 190;
• Мурманск 220
• Нальчик 150
• Нижний Новгород 200;
• Новгород 190;
• Новосибирск 220;
• Омск 210;
• Оренбург 190;
• Орел 190;
• Пенза 190;
• Пермь 210;
• Петрозаводск 210;
• Петропавловск-Камчатский 190;
• Псков 190;
• Ростов-на-Дону 160;
• Рязань 190;
• Самара 200;
• Санкт-Петербург 190;
• Саранск 190;
• Саратов 180;
• Салехард 280;
• Смоленск 190;
• Ставрополь 150;
• Сыктывкар 220;
• Тамбов 180;
• Тверь 200;
• Томск 230;
• Тула 190;
• Тюмень 210;
• Ульяновск 190;
• Улан-Удэ 230;
• Уфа 200;
• Хабаровск 220;
• Чебоксары 200;
• Челябинск 200;
• Чита 240;
• Элиста 160;
• Южно-Сахалинск 210;
• Якутск 290;
• Ярославль 200.

Если сечение стропильных ног меньше толщины слоя утеплительного материала, к ним с помощью гвоздей, шурупов или саморезов прикрепляются дополнительные бруски из дерева. Их нужно обязательно обработать антисептическим составом. Между слоем утеплителя и кровлей должна оставаться вентиляция в виде воздушной прослойки. Величина воздушного зазора составляет 25-50 мм. Сверху утеплитель защищается ветрозащитной мембраной. Лучше для этой цели применять пленки «Тайвек HD», «Монаперм 450 ВМ», «Монарфлекс ВМ 310».

Снизу слой утеплителя для мансарды покрывают пароизоляционной пленкой и монтируют финишную облицовку из вагонки, гипсокартона или иных материалов.

Для создания комфортных условий в мансардном помещении нужна теплоизоляция. Затем следует изолировать нужно крышу и фронтоны. Материалы для этих целей можно применять самые разнообразные. Лучше всего использовать минеральную вату. Она имеет отличные характеристики и легко монтируется.

Чем холоднее климат, тем больше должен быть слой изоляции. Правильно устроенная теплоизоляция значительно сокращает расходы на отопление здания.

Разнообразие теплоизоляционных материалов

Прежде чем приступать к расчету толщины материала, необходимо выбрать утеплитель.

В основном применяется три вида материала:

• стекловата;
• каменная вата (базальтовая);
• пенополистирол.

Стекловата — это волокнистый утеплитель, представляющий собой один из подтипов минеральной ваты. Она производится из остатков стекольного производства, отчего она и получила свое название.

Волокна стекловаты тоньше, чем у каменной ваты и в два раза длиннее. Эти волокна формируют в плиты, которые впоследствии и служат изоляционным материалом.

Стекловата является самым дешевым вариантом утепления крыши. При этом она обладает такими важными плюсами, как безопасность, огнестойкость, низкая теплопередача, хорошая паропроницаемость и отсутствие токсичности.

Если планируется утепление мансарды, то стекловата идеально подойдет для скатных крыш.

Каменная вата (базальтовая) является еще одной разновидностью минеральной ваты. Такой утеплитель производится путем плавления базальта в печи, температура внутри которой достигает 1500 градусов по Цельсию.

После плавления масса вытягивается в волокна, которые потом обрабатываются связующим раствором, им придают форму и нагревают до 180-230 градусов по Цельсию.

После остывания материал нарезают по необходимым размерам. Каменная вата обладает рядом важных характеристик: хорошая звуко- и теплоизоляция, огнестойкость, долговечность и экологическая чистота.

При утеплении крыш ее рекомендуется использовать в виде блоков, устанавливаемых между стропилами.

Пенополистирол — это утеплитель в виде плит, которые на 98 % состоят из воздуха природного газа. Воздух и газ находятся в огромном количестве тонкостенных клеток вспененного материала.

Такая структура позволяет назвать пенополистирол наилучшим вариантом, к тому же он имеет самые низкие показатели теплопроводности.

Основным минусом такого варианта является его стоимость. Также пенополистирол достаточно горюч и при попадании на него ультрафиолета или огня он способен выделять токсичные соединения.

При этом не стоит забывать о его плюсах:  прочность, очень долгий срок службы, хорошая паропроницаемость и звукопоглощение, исключено образование грибков и плесени, а также отсутствует влагопоглощение,.

Иногда в утеплении крыш пытаются применять пенопласт, что категорически запрещено действующим СНиПом.

Это обусловлено горючестью, возможным вредом для здоровья людей и недолговечностью материала.

Какую теплоизоляцию мы рекомендуем для кровельных пирогов

Разновидностей кровельных систем на сегодня изобретено великое множество. Однако в промышленном и гражданском строительстве, в основном, используются 2 типа крыши, для каждого из которых продуманы свои системы теплоизоляции:

1. Плоская (односкатная) для возведения жилья используется редко. Такой тип крыши применяется для возведения промышленных объектов, хозяйственных построек и частных гаражей, а для утепления используется принцип создания жесткой изоляции. Для теплоизоляции можно использовать пенопласт, экструдированный пенополистирол (XPS) либо жесткую минеральную вату.

Для утепления плоской кровли наши технические специалисты рекомендуют:

Скатная из двух и более плоскостей, которые расположены под углом по отношению друг к другу – самый распространенный тип крыши в малоэтажном строительстве, особенно двускатная и ломаная (мансардная)

При утеплении такой крыши важно создать абсолютно герметичные слои паро- и гидроизоляции и расположить утеплитель максимально плотно к стропилам, избегая образования уязвимых мест – «мостиков холода»
При выборе материалов главное – определить, будет ли эксплуатироваться чердак и особое внимание уделить безопасности утеплителя для здоровья.. Для утепления мансарды наши специалисты рекомендуют:

Для утепления мансарды наши специалисты рекомендуют:

Выбор Нашей Компании – ЛАЙТ БАТТС от Rockwool (не Скандик). Это экологически чистые гидрофобизированные плиты из каменной ваты с ДЕЙСТВИТЕЛЬНО уникальной технологией Флекси (один край плиты способен разжиматься/поджиматься). Благодаря пружинящему краю, процесс монтажа плит максимально упрощен, что позволяет выполнять утепление крыши изнутри эффективно. При соблюдении технологии укладки плит полностью исключается риск образования «мостиков холода».

Для утепления кровли с холодным чердаком наши специалисты рекомендуют:

Проверенный способ сэкономить на услугах специалистов и выполнить утепление крыши своими руками – выбрать плиты Лайт Баттс Скандик от Rockwool: утеплитель оснащен пружинящим краем, что не только упрощает работу, но и исключает риск некачественного монтажа.

Классические схемы утепления мансарды

Полностью меняется технология при утеплении «скатных» видов крыш. Здесь огромную роль играет теплофизические процессы такие как теплопередача и влагоперенос

Не стоит также забывать о важной особенности, как вентиляция кровельного пирога. Здесь может выручить только качественная диффузионная мембрана или гидроизоляционная пленка, которую нужно установить, соблюдая необходимые требования к воздушному зазору

Особенность крыши в частном доме – это наличие чердака. В случае, если существует чердачное нежилое помещение, то нет необходимости утеплять всю крышу, достаточно утеплить чердачный пол, что значительно сэкономит вам время и затраты. Если же владелец дома хочет сделать мансарду жилой, то необходимо тщательно подойти к устройству всего кровельного пирога, учитывая и форму кровли, и тип кровельной гидроизоляции.

Утепляйте свой дом с умом и заботьтесь о нем. И дом отблагодарит вас теплом в долгие зимние вечера и прохладой жарким летним днем.

Расчет толщины теплоизоляционного материала

После выбора утеплителя необходимо рассчитать, какой толщины он будет. Это объясняется тем, что каждый теплоизолятор имеет свои характеристики, которые нужно учесть при выборе.

Расчет поможет не только максимально грамотно подойти к утеплению, но и оптимизировать расход материала.

Расчет толщины утеплителя начинается с выяснения минимально допустимого сопротивления теплопередаче кровельных конструкций.

Эти данные зависят от региона размещения и указаны в СНиПе 23-02-2003 «Тепловая защита зданий». После выяснения этого параметра можно быть уверенным в будущем комфорте внутри дома.

Это измерение показывает, какое количество тепла, исчисляемое в Вт, пропускает 1 квадратный метр крыши расчетной толщины при разнице температуры в 1 градус по Цельсию снаружи и внутри за единицу времени.

Расчет этого значения сделать непросто, поэтому существуют таблицы, в которых указаны рассчитанные показатели теплопотери для крупных городов. Например, для Москвы показатель R будет равен 4,67 м²*°С / Вт.

Далее необходимо выяснить коэффициент удельной теплопроводности материала, который обозначается λ и измеряется в Вт/ (м · °С).

Это число демонстрирует, сколько тепла в Вт пропускает один квадратный метр теплоизолятора, толщиной один метр, за один час при разнице температур по обеим поверхностям материала в 1 градус.

Этот показатель дает оценку задерживающим свойствам теплоизоляционного материала. Чем ниже утеплитель имеет коэффициент теплопроводности, тем лучше он сохраняет тепло.

Данный показатель служит технической характеристикой материала и не зависит от его толщины. Обычно производитель указывает значение коэффициента на упаковке материала.

Также этот показатель можно узнать в специальных строительных таблицах. Например, коэффициент пенополистирола плотностью 25 кг/мᶟ = 0,034 Вт/ (м · °С).

Зная эти показатели, можно выполнить расчет толщины слоя утеплителя, которым будет изолирована кровля.

Для этого нужно применить формулу δ = R * λ, где δ — это толщина материала для утепления в метрах.

Воспользовавшись данными для примера значениями можно рассчитать слой пенополистирольного утеплителя плотностью 25 кг/мᶟ для изоляции кровли в Москве: 4,67 * 0,034 = 0,15878 м.

Округляем это число, получается 160 мм. Это значение является минимально допустимым и, чтобы достаточно обыграть толщину утеплителя, рекомендуется к полученному значению прибавить 10%.

Видео:

В итоге получится 185 мм – именно таким должен быть слой утеплителя.

Из вышеописанного можно сделать вывод, что утепление крыши – это процесс, к которому нужно подойти грамотно и обдуманно.

Помимо формул существуют специализированные калькуляторы, которые призваны упростить подсчет толщины.

Главное помнить, что правильно утепленный верх здания – это залог уюта, сохранения здоровья и надежности дома в целом.
