Противопожарное узо на вводе: необходимость применения и правила выбора

Полезные советы по выбору устройств

• При выборе учтите, что есть ещё типы УЗО, различные по конструктивному исполнению. Устройства с двумя полюсами монтируют в однофазной сети, для трёхфазной следует выбирать УЗО с четырьмя полюсами.
• Если позволяют финансовые возможности, то целесообразнее будет применение дифференциальных автоматов. Это устройство представляет собой два защитных элемента, скомбинированных в одном корпусе (УЗО и автоматический выключатель).

Как уже неоднократно говорилось, устройство защитного отключения всегда следует ставить в схему последовательно с автоматом. Если устанавливать их для каждого отдельного потребителя, то распределительный щиток получится больших размеров, в нём неудобно будет производить компоновку такого количества элементов, а дифавтоматов понадобится в два раза меньше.

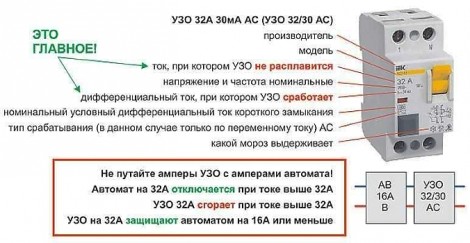

Описание практически всех характеристик устройства вы найдёте на корпусе

При выборе следует обратить внимание на параметры номинального рабочего тока – величины, которую УЗО пропускает через себя продолжительное время

Второй важной характеристикой является величина номинального отключающего дифференциального тока, при котором происходит срабатывание устройства

Чтобы обеспечить защиту людей, выбирайте УЗО на 6, 10, 30, 100 мА. УЗО на 300 мА эффективно защитит от возгораний, его монтируют на вводе, а уже потом устанавливают устройства с большей чувствительностью. Защитить розеточные и осветительные группы можно с помощью УЗО на 30 мА, для оборудования ванных комнат и мощной бытовой техники (котлов, бойлеров) покупайте устройства с номинальным током отключения 10 мА.

Если позволят финансы, старайтесь приобретать устройства известных европейских фирм («АВВ», «Legrand», «Schneider Electric», «Siemens» и «Моеllеr»). Разница в цене, конечно, ощутимая, но она гарантирует надёжность и качество. Среди российских производителей можно посоветовать продукцию «КЭАЗ», «ИЭК», «DEKraft». Не покупайте УЗО на рынке, чтобы избежать приобретения подделок, отправляйтесь только в специализированные магазины.

Подробнее про выбор УЗО на видео:

Прежде чем начать монтаж защитной автоматики в квартире, определитесь, с помощью каких устройств вы это сделаете – дифавтоматов или УЗО. Для надёжности применяйте двухуровневую защиту с установкой на вводе селективного устройства. Основные советы по выбору мы вам предоставили. Если что-то осталось непонятным, то лучше обратитесь за помощью к профессиональным электрикам, потому что даже продавцы в магазинах электротоваров не всегда могут дать необходимую консультацию в плане выбора УЗО.

Как правильно подобрать УЗО

Для того, чтобы подобрать оптимальный вариант устройства защитного отключения, необходимо знать его основные параметры. Устройства с различными характеристиками используются в конкретных условиях, которые нужно учитывать при выборе. Характер токов утечки позволяет разделить их на разные типы. Это деление зависит от плавного или внезапного нарастания тока. УЗО с такими характеристиками получили наибольшее распространение, как наиболее подходящие для самых широких условий эксплуатации.

Технология срабатывания позволяет разделить УЗО на электромеханические и электронные. В первом случае происходит срабатывание высокоточных механизмов в результате действия токов утечки. Это самые надежные и дорогие приборы, способные работать при любых условиях. Электронные приборы более дешевые, однако, для нормальной работы электроники, требуется использование внешнего питания. Их эффективность значительно снижается при возникновении перепадов напряжения. Скорость срабатывания УЗО позволяет использовать их в многоуровневых системах защиты. Это позволяет отключать в отдельности все аварийные участки.

Существуют и другие параметры, требующие знаний электротехники. Поэтому, при выборе УЗО, лучше всего обратиться за помощью к квалифицированным специалистам. Однако, если заранее известны точные характеристики электрической сети, можно самостоятельно выбрать наиболее подходящее защитное устройство. Среди них наиболее важными являются следующие:

• Напряжение. УЗО может быть рассчитано на однофазную сеть с напряжением 220 В или трехфазную – на 380 В. Первый вариант, как правило, используется в квартирах, а второй – в частных домах, дачах и коттеджах. Если в трехфазной проводке есть участки с одной фазой, то для них применяются защитные устройства, рассчитанные на 220 вольт.
• Количество полюсов. В однофазных сетях применяются двухполюсные УЗО, рассчитанные на одну фазу и ноль, а в трехфазных – четырехполюсные устройства, к которым подключаются три фазы и ноль.
• Номинальный ток. Он же пропускной ток УЗО, зависящий от количества и мощности подключенных электроприборов и оборудования. Следовательно, данный показатель для общего (вводного) защитного устройства должен быть рассчитан на все установленные потребители. Для линейных УЗО суммарная мощность рассчитывается исходя из количества приборов на той или иной линии. Номиналы УЗО, установленные производителями имеют значения 16, 20, 25, 32, 40, 63, 80, 100 А.
• Ток утечки УЗО. Величина, при достижении которой происходит его отключение. Она также различается по номиналам, составляющим 10, 30, 100, 300 и 500 мА. Для обычных квартир лучше всего подходит устройство на 30 мА. При меньшем номинале тока прибор будет постоянно реагировать даже на незначительные колебания в сети и отключать питание.
• Тип тока утечки. На корпусе прибора нанесены символы АС, А, В, S и G. Например, АС реагирует только на переменный ток утечки, а В – на постоянный и переменный токи. Остальная маркировка также соответствует определенным параметрам, в том числе и выдержке времени отключения прибора.

Номиналы противопожарного УЗО

Применение противопожарных УЗО вызвано в первую очередь необходимостью защиты самого объекта от токов утечки, возникающих практически во всех системах электроснабжения. В таких случаях сумма токов существенно превышает значение, безопасное для людей. Если вместо противопожарного УЗО использовать приборы с более низкими номиналами токов утечки, электропитание будет постоянно отключаться из-за срабатываний.

Избежать подобной ситуации помогает использование специального противопожарного устройство защитного отключения с большим номиналом, за которым на каждую линию устанавливаются защитные устройства с меньшими номиналами. Получается двухступенчатая система, обеспечивающая полную электробезопасность.

К противопожарным относятся УЗО с номинальными токами 100 и 300 мА. Данные значения никак не связаны с рабочим током и количеством полюсов в том или ином устройстве. Теоретически, рабочий ток таких УЗО начинается с 16А, однако на практике данный параметр начинается от 40А. Таким образом, наиболее широкое распространение получили приборы с рабочими токами 40-100мА, 63-100мА, 63-300мА, 100-300мА. Выбор УЗО не ограничивается этими рамками и при необходимости может использоваться наиболее подходящий номинал, с любым количеством полюсов.

Инструкция по установке УЗО

Сначала нужно выбрать место для монтажа устройства. Применяются 2 варианта: щит или шкаф. Первый напоминает металлическую коробку без крышки, закрепленную на высоте, удобной для обслуживания.

Шкаф оснащен дверцей, которую можно закрывать на замок. Некоторые виды шкафов имеют отверстия, чтобы можно было снимать показания прибора учета, не распахивая специально дверцу, и отключать устройства.

Защитные приборы фиксируют на монтажных DIN-рейках, расположенных горизонтально. Модульная конструкция автоматов, дифавтоматов и УЗО позволяет разместить на одной рейке несколько штук

К левым клеммам на входе и на выходе всегда подключают нулевой провод, к правым – фазный. Один из вариантов:

• входная клемма N (верхняя левая) – от вводного автомата;
• выход N (нижняя левая) – на отдельную нулевую шину;
• входная клемма L (верхняя правая) – от вводного автомата;
• выход L (нижняя правая) – к групповым автоматам.

К моменту установки защитного устройства на щите уже могут быть установлены автоматические выключатели. Чтобы упорядочить расположение приборов и проводов, возможно, придется переставить устройства в определенном порядке.

Представляем пример установки вводного УЗО в электрошкаф, где уже стоит счетчик, вводный автомат и несколько автоматических выключателей для отдельных контуров — осветительного, розеточного и др.

Никогда не подключают УЗО на входе – оно всегда следует за общим вводным автоматическим выключателем. Если используют счетчик, то устройство защитного отключения переходит на третью позицию от входа.

Описание процесса подключения:

• устанавливаем прибор на DIN-рейку справа от автомата –  достаточно приложить его и надавить с небольшим усилием до щелчка;
• протягиваем разделанные и зачищенные провода от автомата и нулевой шины, вставляем в верхние клеммы согласно схеме, закручиваем крепежные винты;
• таким же образом вставляем провода в нижние клеммы и закручиваем винты;
• тестируем – сначала включаем общий автомат, затем УЗО, нажимаем кнопку «Тест»; при нажатии прибор должен отключиться.

Чтобы убедиться в правильности подключения, иногда инсценируют ток утечки. Берут два рабочих провода – «фазу» и «землю», одновременно подводят к цоколю электролампы. Появляется утечка, и прибор должен моментально сработать.

Зачем подключать узо на группу автоматов

Некоторые люди ошибочно считают, что одно узо может защищать только одну линию (потребителя). Это правило, несомненно, нужно соблюдать с автоматическими выключателями. С устройствами защитного отключения в этом плане есть небольшие особенности.

Вы обращали когда-нибудь внимание на шкалу номинальных токов УЗО. Я сейчас имею в виду устройства защитного отключения, рассчитанные для применения в бытовых условиях двухполюсного исполнения

Минимальное значение тока, на которое рассчитано УЗО является 16 Ампер.

Максимальное значение рабочего тока может достигать 63 Ампера, 80 Ампер и даже встречаются экземпляры на 100 Ампер. Причем дифференциальный ток утечки для таких экземпляров не превышает 30 мА. Зачем в квартире или доме ставить узо на 63 или 80 Ампер? Вся стационарная проводка выполняется проводом сечением 2.5 мм2 или 1.5 мм2. На такие токи она явно не рассчитана.

Первое, что приходит на ум это использование защитного устройства такого номинала в качестве вводного (противопожарного). Но опять же таки вводное УЗО должно быть «селективного» исполнения помеченное буковкой «S», а ток утечки для него должен быть как минимум 100 мА и выше.

Вернемся к нашему вопросу, зачем все эти извращения с подключением одного узо на несколько автоматов? Можно же просто взять и установить в каждую линию свое защитное устройство и не париться. Зачем эти сложности? А связано все это вот с чем. Помните статью про то, что лучше дифавтомат или узо. Там был раздел, в котором сравнивали затраты на установку этих двух устройств. Так вот наш сегодняшний вопрос также связан со стоимостью.

Если Ваш бюджет ограничен и по проекту для всей квартиры в щитке установлена пара-тройка автоматов, то здесь можно обойтись установкой одного УЗО. Для тех, у кого щиток укомплектован больше чем тремя автоматами, схему можно разбить на несколько групп и на каждую группу установить свое УЗО. Поэтому в этой статье рассмотрим, как подключить узо на несколько автоматов и какие здесь имеются подводные камни.

Общие функции дифференциального выключателя

При прокладывании электросетей в домах и на предприятиях используется несколько вариантов защитных противопожарных устройств, которые также защищают от того, чтобы человек не получил удар мощным электрическим разрядом.

Все эти системы разработаны таким образом, что при поломке или пробое в проводе срабатывает защитный механизм. В любой системе главной считается задача моментального отключения от электроцепи. УЗО является дифференцированным выключателем или электрическим прибором, который разрывает цепь электропитания при нарушении целостности этой системы.

Выключатель противопожарной безопасности защищает человека от сильного удара током, который возникает при повреждении проводки и может привести к проблемам со здоровьем или к летальному исходу.

Состоит такой аппарат из корпуса, трансформатора и реле ЭДС. В рабочем состоянии функции дифференциального выключателя заключаются в прохождении через трансформатор магнитных токов с разными полюсами, а при их слиянии происходит итоговый ноль.

При малейшем дисбалансе нарушается работа цепи и УЗО моментально реагирует таким образом, что разрывает сеть, для того чтобы избежать возникновения возгорания.

При разрыве электроцепи пропадает напряжение, и таким образом исчезает угроза удара током и пожара. Источником начала пожара может быть короткое замыкание, чрезмерная нагрузка на электрические сети, проблемы в изоляции, которые приводят к замыканию.

Дополнительные характеристики

Кроме этих основных характеристик, для которых проводятся расчеты, есть еще величины, требующие внимания при выборе. Это предельный ток короткого замыкания, для дома принимают 4500 A, многоквартирного 6000 A, для производств 10000 A. На корпусе изделия он изображается числом обведенным рамкой. Вид отключающего тока утечки обозначается буквами:

• АС означает, что он переменный;
• А – IΔn переменный и пульсирующий постоянный;
• В – IΔn переменный и постоянный;
• S – селективный, отключается с задержкой.

УЗО типа АС используют в квартирах. Потребители обычные – освещение, холодильники, теплые полы. Максимальное время отключения этого типа УЗО – 0,04-0,3 секунды, зависит от величины тока утечки.

Тип A применяется там, где много приборов с выпрямителями и импульсными блоками питания: компьютеры, стиральные машинки, телевизоры, посудомоечные машины, СВЧ-печи. Иногда производители прямо указывают, что должен стоять прибор УЗО А, а далее выполняется расчет по току.

Тип B применяют главным образом в промышленности, проводя перед установкой подробные расчеты.

Тип S (селективный). Время срабатывания у такого УЗО составляет 0,2-0,5 сек, поэтому для человека оно не является защитным. Устройство устанавливается в начале линии после основного автоматического выключателя и является второй ступенью дифференциальной защиты всего объекта от пожара.

При организации системы защиты электросети необходимо учитывать, что на один УЗО нельзя подключать больше 5 автоматов. Это может привести к ложным срабатываниям. К тому же, при правильном отключении нельзя понять, где произошла утечка.

Схемы для 3-фазной сети

В домах, производственных помещениях и прочих сооружениях может встречаться иной вариант обустройства электроснабжения.

Так, для квартир подключение 3-фазной сети нехарактерно, зато для оснащения частного дома такой вариант не редкость. Здесь будут использоваться иные схемы подключения аппарата защиты.

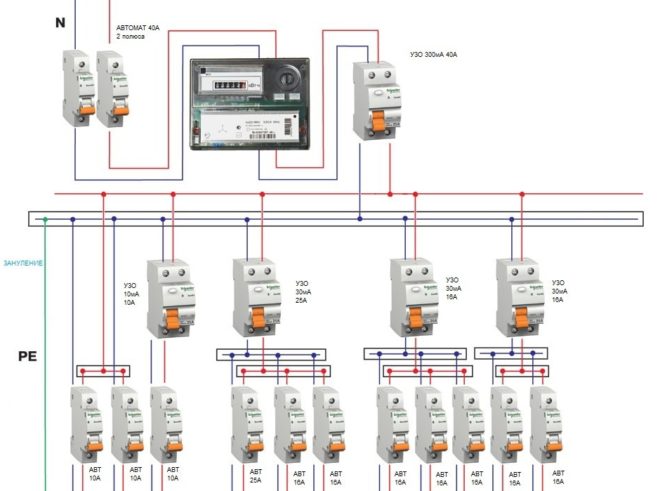

Вариант #1 – общее УЗО для 3-фазной сети + групповые УЗО.

Для сети 380 В 2-полюсного прибора мало, необходим 4-полюсный аналог: нужно подключить 1 нулевую жилу и 3 фазных.

Схема усложнена оборудованием каждой электролинии отдельным прибором УЗО. Это необязательно, однако дублированную защиту рекомендуется делать для дополнительного предохранения от токов утечки

Важен вид проводов. Для 1-фазной сети подходит стандартный кабель ВВГ, тогда как для 3-фазной рекомендуется протягивать более стойкий к возгоранию ВВГнг. О выборе подходящего типа провода мы писали в другой нашей статье.

Вариант #2 – общее УЗО для 3-фазной сети + счетчик.

Это решение полностью повторяет предыдущее, но в схему добавлен счетчик электроэнергии. Групповые УЗО также включены в систему обслуживания отдельных линий.

Из всех представленных схем эта самая объемная в буквальном смысле, то есть требует установки большого электрощита с множеством проводов и подключенных электроприборов

Существует нюанс, который относится к любой из представленных схем. Если в квартире или доме несколько осветительных и розеточных контуров, несколько мощных бытовых приборов, требующих обустройства отдельных электролиний, то есть смысл устанавливать двойную защиту с общим УЗО.

В обратном случае достаточно либо общего аппарата, или по одному на каждый контур.

Критерии выбора оборудования

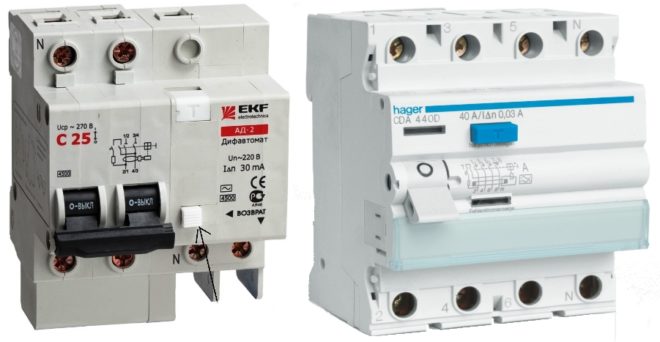

Существующие УЗО подразделяются на однофазные и трехфазные. В быту применяются только первые устройства. В квартиру и частный дом от электрического щитка практически всегда идет линия в одну фазу. Дифференциальный выключатель для этого применяется с двумя клеммами (ввод плюс вывод), тогда как у трехфазных аналогов зажимов для проводов четыре.

Все УЗО разделяются по типу тока утечки на три группы: «А», «В» и «АС». Для противопожарных нужд следует брать вариант «АС» (только под переменный электроток), «А» и «В» стоят дороже, так как рассчитаны дополнительно на работу с пульсирующими и выпрямленными токами

Устройства защитного отключения бывают:

• электронными;
• электромеханическими.

Первые дороже, но менее надежны. Практически во всех случаях противопожарное УЗО лучше всего брать именно электромеханического класса. Такому выключателю не нужно внешнее питание. Электронный аналог при обрыве питающей линии перестает работать и следить за повреждениями изоляции. Плюс во время скачка напряжения у него повышается время срабатывания.

Два главных критерия выбора противопожарного УЗО – это селективность устройства (наличие в нем возможности установки задержки отключения) и высокий параметр тока утечки (100–300 мА). Если одно из этих условий не выполнено, то система из защитных аппаратов в электрощите не станет работать, как положено.

УЗО селективного типа обозначается в маркировке на корпусе буквой «S», именно его нужно устанавливать в качестве противопожарного элемента каскада (оно на отключение срабатывает с выставленной временной задержкой)

По нормам противопожарное УЗО должно отличаться минимум в три раза в большую сторону от нижерасположенного обычного по:

• току утечки;
• времени срабатывания.

Если разница по этим параметрам менее трех раз, то при срабатывании нижестоящего дифференциального выключателя среагирует на отключение контура и противопожарное устройство. В результате будет сложнее выяснить причину отключения, а без питания останутся все потребители в параллельных линиях, на которых проблем нет.

В идеале каскадная схема из различных УЗО должна работать так, чтобы при возникновении проблем реагировало только то устройство, которое расположено ближе всего к месту пробоя изоляции. При таком раскладе отключается лишь защищаемая цепь. Остальные продолжают оставаться под напряжением.

С требованием высокого параметра тока утечки ситуация следующая. У обычных УЗО он подбирается в пределах 10–40 миллиампер. Рабочий электроток (максимум потребления подключенными в линию электроприборами) в данном случае достигает 16–40 А. Для освещения и розеток с бытовыми приборами этого вполне достаточно.

Однако в любой электрической сети присутствуют естественные утечки. В проекте внутриквартирной или внутридомовой энергосистемы их специально рассчитывают, чтобы правильно подобрать УЗО. Они не должны превышать 1/3 от тока утечки выбранного дифференциального выключателя для конкретной линии. Иначе защитное устройство будет на регулярной основе ложно срабатывать.

По правилам противопожарное УЗО ставится сразу после электросчетчика на входе в дом, на нем суммируются естественные утечки по электротоку со всей подключенной в жилище бытовой техники

Если защитное устройство выбрать, как для обычного случая, на 10–40 мА, то электросеть постоянно будет отключена. Фактически непрерывно УЗО станет фиксировать утечки, срабатывая на выключение питания во всех линиях электроснабжения дома.

Разновидности по выдержке времени

От обычно УЗО требуется как можно более быстрое отключение при обнаружении утечки тока. Современные аппараты срабатывают за 0,02 – 0,03 сек. Но есть специальные модели, срабатывающие с намеренной задержкой по времени. Их называют селективными.

Селективное УЗО применяют как подстраховку обычных, контролирующих разные розеточные группы. Оно устанавливается на вводе, до разветвления на группы.

Принцип действия состоит в следующем:

• пока обычные УЗО функционируют нормально, они в случае утечки тока срабатывают раньше селективного, так что без питания остается только одна розеточная группа;
• при выходе из строя одного из обычных УЗО и утечке тока в его группе, сработает селективное.

В квартирах все потребители объединены в одну группу, соответственно, применяется одно обычное и устанавливать селективное нет смысла.

Здесь для подстраховки достаточно установить еще одно обычное. К разделению на группы прибегают при устройстве проводки в частных домах, например, по группе на этаж.

Существует две разновидности устройства с выдержкой по времени:

1. тип S. Срабатывает в периоде 0,15-0,5 сек. Литера «С» проставляется после указания уставки тока утечки, например, «100С»;
2. тип G. Срабатывает через 0,06-0,08 сек.

Разновидности УЗО по принципу действия

По принципу действия бывает УЗО электронное и электромеханическое.

Для работы электронного устройства недостаточно появления токовой утечки, обязательно необходима ещё питающая сеть. Его схема дополнена электронным встроенным усилителем, получающим питание от внешних источников электричества. И если по какой-то причине на этот усилитель не будет поступать напряжение, устройство не сработает. По этой причине электромеханическое УЗО считается более надёжным, чем электронное, и получило большее распространение.

Рассмотрим, как конструктивно устроено и по какому принципу работает электромеханическое УЗО. Оно состоит из четырёх основных узлов: расцепляющего механизма и электромагнитного реле (они работают в связке), самого трансформатора дифференциального тока и проверочного элемента.

К трансформатору подключены встречные обмотки фазы и ноля. При нормальном режиме сети эти провода способствуют наведению в трансформаторном сердечнике магнитных потоков, имеющих относительно друг друга встречное направление. За счёт противоположной направленности сумма этих потоков равна нулю.

Электромагнитное реле подключено во вторичную трансформаторную обмотку и при нормальном режиме сети находится в покое. Как только появляется утечка, по проводам фазы и нуля начинают течь различные токовые величины. В итоге на трансформаторном сердечнике магнитные поля будут отличаться теперь не только по направлению, но и по величине. Сумма магнитных потоков больше не равна нолю. Ток, появившийся во вторичной трансформаторной обмотке, в определённый момент достигает значения, при котором работает электромагнитного реле. Соответственно сразу же среагирует расцепляющий механизм и УЗО отключается.

Всё-таки до сих пор механика преимущественнее электроники, поэтому при покупке выбирайте электромеханическое УЗО.

Второй параметр – ток отключения

Ток отключения выбирается из ряда в Таблице 3. Электроприемники и проводка из-за несовершенства изоляции или внутреннего устройства содержат собственную, естественную утечку. Перед установкой защитного отключения желательно произвести ее измерение компетентной энергоснабжающей организацией. Ток утечки можно рассчитать исходя из естественной утечки в 0,4 мА на 1 А потребления для нагрузки и в 10 мкА (0,01 мА) на 1 метр проводки. Согласно правилам (ПУЭ) номинальное значение не должно менее чем в три раза превышать естественное значение.

ТАБЛИЦА 3. Номинальный ряд УЗО и рекомендуемый потребитель электроэнергии.

Продолжаем пример 1. Примем ток потребления равный значению автомата (на практике значение указывается в паспорте устройства) – 2А, проводка будет длинной 20 м. Исходя из этих данных:

Iест=2х0,4 + 20*0,01 = 0,8 + 0,2 = 1 мА. Выбираем дифзащиту с минимальным значением в 6 мА.

Принцип работы УЗО

Принцип работы УЗО ? – этим вопросом задаются многие.

Как известно из курса электротехники, электрический ток течет из сети по фазному проводу через нагрузку и возвращается обратно в сеть по нейтральному проводу. Это закономерность легла в основу работы УЗО.

При равенстве этих токов I_вх = I_вых УЗО не реагирует. Если I_вх > I_вых  УЗО чувствует утечку и срабатывает.

То есть, токи протекающие по фазному и нейтральному проводу, должны быть равны (это касается однофазной двухпроводной сети, для трехфазной четырехпроводной сети ток в нейтрали равен сумме токов которые протекают в фазах). Если токи не равны – значит имеется утечка, на которую и реагирует УЗО.

Рассмотрим принцип работы УЗО более детально.

Основным элементом конструкции устройства защитного отключения является дифференциальный трансформатор тока. Это тороидальный сердечник на который намотаны обмотки.

При нормальной работе сети, электрический ток протекающий в фазном и нулевом проводе создает в этих обмотках переменные магнитные потоки, которые равны по величине, но противоположны по направлению. Результирующий магнитный поток в тороидальном сердечнике будет равен:

Ф_∑ = Ф_L – Ф_N = 0

Как видно из формулы магнитный поток в тороидальном сердечнике УЗО будет равен нулю, следовательно ЭДС в контрольной обмотке наводится не будет, ток в ней, соответственно тоже. Устройство защитного отключения в этом случае не работает и находится в спящем режиме.

Теперь представим что человек коснулся электроприбора который в результате повреждения изоляции оказался под фазным напряжением. Теперь через УЗО кроме тока нагрузки будет протекает дополнительный ток — ток утечки.

В этом случае, токи в фазном и нулевом проводе не будут равны. Результирующий магнитный поток также не будет равен нулю:

Ф_∑ ≠ 0

Под воздействием результирующего магнитного потока в контрольной обмотке возбуждается ЭДС, под действием ЭДС в ней возникает ток. Ток возникший в контрольной обмотке приводит в действие магнитоэлектрическое реле которое отключает силовые контакты.

Максимальный ток в контрольной обмотке появится тогда когда в одной из силовых обмоток тока не будет. То есть, это ситуация когда человек коснется фазного провода, например в розетке в этом случае ток в нулевом проводе протекать не будет.

Несмотря на то, что ток утечки весьма невелик, УЗО оснащают магнитоэлектрические реле с высокой чувствительностью, пороговый элемент которого способен среагировать на ток утечки 10 мА.

Ток утечки это один из основных параметров по которому выбирают УЗО. Существует шкала номинальных дифференциальных токов отключения 10 мА, 30 мА, 100 мА, 300 мА, 500 мА.

Следует понимать, что устройство защитного отключения реагирует только на токи утечки и не работает при перегрузках и коротких замыканиях. Не сработает УЗО и в том случае, если человек одновременно возьмется за фазный и нулевой провод. Это происходит по тому, что человеческое тело в этом случае можно представить как нагрузку, через которую проходит электрический ток.

Из-за этого вместо УЗО устанавливают дифференциальные автоматы, которые по своей конструкции объединяют одновременно УЗО и автоматический выключатель.

Проверка работоспособности УЗО

Для того чтобы осуществлять контроль исправности (работоспособности) УЗО, на его корпусе предусмотрена кнопка «Тест», при нажатии на которую искусственно создается ток утечки (дифференциальный ток). Если устройство защитного отключения исправно, то при нажатии на кнопку «Тест» оно отключится.

Специалисты рекомендуют производить такой контроль примерно один раз в месяц.

Похожие материалы на сайте:

• Ошибки при выборе УЗО
• Подключение УЗО в квартире

Назначение и принцип действия УЗО

В отличие от автомата, который предохраняет сеть от перегрузок и коротких замыканий, УЗО предназначено для мгновенного распознавания наличия тока утечки и реагирования путем отключения сети или отдельной электрической линии.

Поскольку эти два защитных прибора отличаются функционально, то оба должны присутствовать в схеме сборки.

Принцип работы УЗО прост: сравнение величин входящей и выходящей силы тока и срабатывание при обнаружении несоответствия.

Схема, показывающая работу прибора в случае, если происходит пробой фазы. Сначала срабатывает реле напряжения (РН), затем контактор (К)

Внутри корпуса автоматического устройства находится трансформатор с сердечником и обмотки с равномерными магнитными потоками, направленными в разные стороны.

При возникновении тока утечки выходной магнитный поток уменьшается, в результате чего срабатывает электрореле и размыкает питание. Это возможно, если человек прикоснется к заземленному прибору и электроцепи. В среднем, на это уходит от 0,2 до 0,4 секунды. Подробнее об устройстве и принципе действия УЗО мы говорили здесь.

Существуют различные типы приборов, предназначенные для сетей с постоянным или переменным током. Одна из важных технических характеристик, которая обязательно присутствует в маркировке – сила тока утечки.

Для защиты жильцов дома выбирают устройства номиналом 30 мА. Там, где есть повышенный риск, например, санузлы с повышенной влажностью, игровые детские комнаты, устанавливают УЗО на 10 мА.

Более высокий номинал, например, 100 мА или 300 мА, предназначен для предотвращения пожара, так как крупные утечки тока способны вызвать возгорание. Такие устройства монтируют в качестве общего вводного УЗО, а также на предприятиях и крупных объектах.

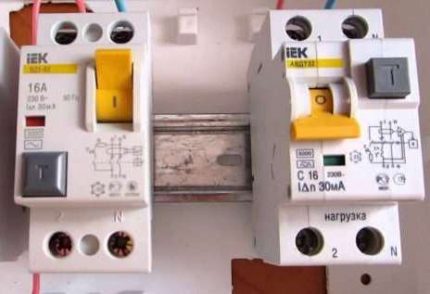

УЗО (слева) не нужно путать с дифавтоматом (справа), который объединяет функции автоматического выключателя и защитного устройства отключения, то есть может срабатывать как от перегрузки, так и от тока утечки

АВДТ компактнее связки защитных приборов и занимает меньше места в электрошкафу, но при его срабатывании труднее найти причину отключения.

Схема установки выбирается в соответствии с поставленной задачей и видом сети – 1-фазной или 3-фазной. Если необходимо защитить дом или квартиру целиком от токовых утечек, УЗО устанавливают на входе силовой линии.

Обеспечение селективной работы

Для обеспечения селективности нескольких УЗО, подключенных последовательно, нужно правильно их выбрать по значениям тока и времени. Главную роль играют такие параметры УЗО, как временные и токовые уставки. Эти устройства отличаются от остальной автоматики тем, что их селективность может быть выставлена не только по значению времени, но и по току.

Исходя из временного интервала селективное УЗО имеет две разновидности:

• Тип «S» с выдержкой времени 0,15-0,5 с.
• Тип «G» с выдержкой времени 0,06-0,08 с.

Обратите внимание на то, что обыкновенное УЗО без функции селективности срабатывает через 0,02-0,03 с после обнаружения утечки тока. Такое устройство устанавливают для отходящих групповых потребителей, а тип «S» или «G» подходит для монтажа на входе (вблизи с источником питания)

Способ обеспечения селективности УЗО на видео:

Запомните, что вышестоящее УЗО должно иметь в три раза большую выдержку по времени, чем у устройств, защищающих отходящие линии. Аналогичная разница нужна и в варианте, когда селективная работа выстраивается по номинальному дифференциальному току отключения. Эта величина у вводного устройства должна в три раза превосходить ток групповой защиты.

Если сказать проще, вводное УЗО при возникновении утечки фиксирует разницу в величинах входного и выходного тока, но не реагирует. Оно как бы даёт возможность отработать нижестоящим устройствам. И только в том случае, если по какой-то причине эти устройства не сработали (из-за поломки самого УЗО либо допущенных ошибок при коммутировании схемы), через определённое время отключится селективное УЗО на вводе. Оно является своего рода подстраховкой групповым устройствам.

Есть ещё один случай, когда отработает вводное устройство – если токовая утечка возникнет между ним и групповым УЗО, расположенным ниже. Чтобы было понятнее, объясним на примере. Предположим вводное устройство вместе со счётчиком электроэнергии и общим автоматом смонтированы в распределительном щите, расположенном на улице. А устройства для отходящих линий установлены в щите, который расположен внутри дома. Если на кабеле между этими двумя щитами возникнет токовая утечка, то среагирует и отключится селективное УЗО на вводе.

Селективность – хорошо это или плохо – на видео:
