Насосно-смесительный узел valtec combi. идеология основных регулировок

Настройка

Для подключения труб к распределительным коллекторам используется труборез для отрезания нужной длины, калибратор, снимающий фаски и обжимной фитинг. Проводить детальный расчет в домашних условиях сложно, поэтому обязательно изучается инструкция, где подробно отражена настройка насосно-смесительного узла в определенной последовательности.

Снимается термоголовка.
Для балансировочного клапана на вторичном контуре производится расчет пропускной способности по формуле.

k_νb = k_νt {[(t₁ – t₁₂) / (t₁₁ – t₁₂)] – 1},

где k_νt – коэффициент = 0,9 пропускной способности клапана;

t₁ – температура воды первичного контура на подаче, °С;

t₁₁ – температура вторичного контура на подаче теплоносителя, °С;

t₁₂ – температура воды обратного трубопровода, °С.

Рассчитанную величину k_νb нужно выставить на клапане.

Настройка нужного режима функционирования перепускного клапана при выставлении максимального значения перепада давлений в 0,6 бар.
Чтобы теплый пол функционировал эффективно, настраивается требуемая скорость насоса. Для этого необходимо определить значение расхода теплоносителя в системе вторичного контура, а также потери давления, появляющиеся в контурах, расположенных после узла.

Расход G₂ (кг/с) определяется по формуле:

G₂ = Q / [4187 • (t₁₁ – t₁₂)],

где Q – суммарная тепловая мощность водяного контура, присоединенного к смесительному узлу, Дж/с;

4187 [Дж/(кг•°С)] – теплоемкость воды.

Для расчета потерь давления используется специальная программа гидравлического расчета. Чтобы определить скорость насоса, которая устанавливается при помощи переключателя, по рассчитанным показателям, используется номограмма, которая есть в инструкции, прилагаемой к конструкции теплого пола.

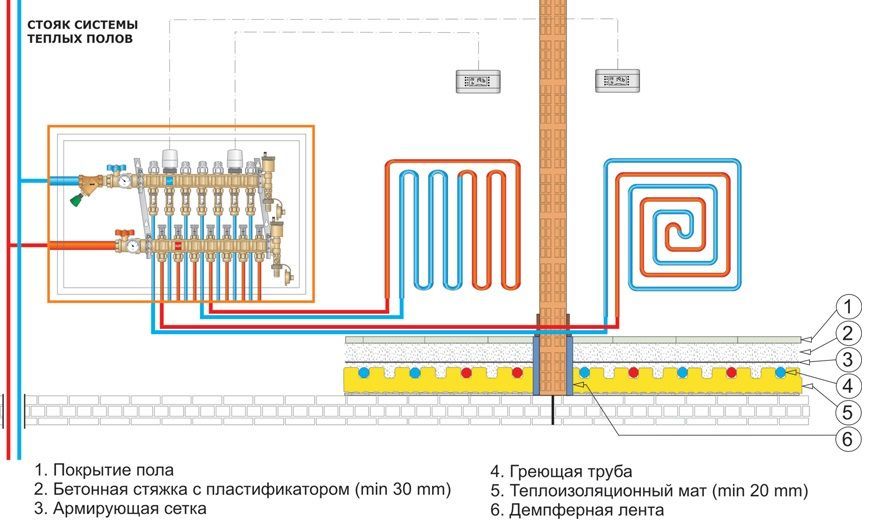

Схема подключение контуров теплого пола

Производятся операции по настройке балансировочного клапана на первичном контуре.
На терморегуляторе устанавливается необходимая для комфортного обогрева температура.
Производится пробный запуск системы.

При отсутствии протечек остается выполнить бетонную стяжку, а после ее полного застывания уложить половое покрытие.

Коллекторные шкафы

Для обеспечения полной совместимости всех узлов теплого пола в линейке продукции Valtec можно подобрать коллекторный шкаф нужных размеров. Он характеризуется увеличенной глубиной и предназначен для размещения внутри коллекторов, насосно-смесительных модулей и других элементов систем отопления.

Изготавливается шкаф Валтек из оцинкованной стали, имеющей антикоррозийное эмалевое или полимерное покрытие. На боковых стенках предусмотрена перфорация, нужная для того, чтобы подводимая к коллектору труба свободно проходила внутрь. Дверца имеет запорный замок.

Насосно-смесительный узел VALTEC

Внутри шкаф имеет встроенные рейки, способствующие монтажу на них оборудования. Для регулирования глубины используется динамичная рама, а высоту корректируют выдвижные ножки.

Коллекторный шкаф для теплого пола

Анализируя преимущества этого вида изделий Valtec, можно отметить, что шкаф имеет компактные габариты, легко монтируется. Он безопасен для окружающей атмосферы, удобен для эксплуатации. Благодаря продуманной крепежной системе внутри помещается все оборудование обвязки. Облегчается доступ к каждому узлу, и не нужно монтировать дополнительные системы защиты, так как достаточно шкаф закрыть на замок.

Функционал оборудования и его особенности

Основная функциональная роль, которую исполняет коллектор в системе теплого пола с жидкостным теплоносителем, заключается в распределении водных потоков. Внешне это труба с отводами, снабженными вентилями.

Коллекторный блок VALTEC

С помощью этого прибора исключается ненужный воздух из жидкости, проводится при необходимости слив системы. Еще одной из важных функций коллектора является осуществление регулирования – ручного или автоматического номинального размера потоков, которые направляются в разные водяные контуры.

Устройство коллектора Valtec

Помещается оборудование в специальный коллекторный шкаф, который фиксируется на стене. В отдельных случаях под него отводится подсобная комната.

Входит прибор в состав коллекторного блока, оснащенного, кроме него, еще рядом элементов:

Схема коллектора

регулирующими клапанами;
расходомерами;
крепежными кронштейнами;
запорными клапанами, имеющими ручное управление;
отсечными клапанами;
торцевыми заглушками;
дренажными клапанами;
воздухоотводчиками.

Коллекторный патрубок может иметь несколько выходов (3–12). Тип присоединения выполнен по стандарту «евроконус», имеющему наружную резьбу. Есть ограничения по предельному давлению, составляющему 10 бар, соотносимому с температурой теплоносителя ≤ 90°С.

Требования к монтажу

В процессе установки коллектор Валтек целесообразно размещать по отношению к отопительной системе в более высоком положении, что позволит более эффективно удалять воздух из труб теплого пола. Желательно, чтобы длина контуров, подключаемых к коллектору, была примерно одинаковой.

Установка коллектора для теплого водяного пола

Правильно смонтированный в коллекторный шкаф прибор при поступлении в него горячего теплоносителя разделяет потоки, направляя к зонному вентилю, оборудованному термостатом. После того, как происходит смешивание горячего и охлажденного потока до достижения рабочей температуры, теплоноситель через системный смесительный насос поступает обратно и расходится по подсоединенным контурам водяного пола.

Достоинства

Как и вся продукция Валтек, коллектор обладает рядом положительных отличительных характеристик, обусловливающих повышенный интерес к ним со стороны потребителей:

Схема подключения коллектора

благодаря заводской сборке весь коллекторный блок в процессе производства проходит многоуровневую неоднократную проверку на соответствие требованиям безопасности и качества;
изделия, поставляемые российскому потребителю, полностью адаптированы к соответствующим условиям;
приобретаемый коллектор Valtec имеет все необходимые сертификаты и технический паспорт.

Изготовлена труба коллектора из нержавеющей стали высокого качества марки AISI 304.

Алгоритм монтажа

После того как предварительный расчет всех составляющих выполнен, начинается непосредственно монтаж теплого пола, предполагающий прохождение нескольких этапов.

Схема водяного отопления полов

Установка на предварительно выбранном месте коллекторного шкафа. В нем располагается модуль из коллекторного блока и насосно-смесительного узла с шаровыми кранами, посредством которых будет выполняться подключение к высокотемпературному контуру.
Подготовка плоскости пола. При наличии значительных неровностей принимаются меры по их устранению. Самым действенным вариантом является черновая стяжка.
Фиксация по периметру демпферной ленты, служащей элементом, компенсирующим возможное расширение стяжки, возникающее при ее нагревании. На стены она крепится так, чтобы после чистовой отделки оставался излишек, который срезается перед установкой плинтуса.
Оборудование теплоизоляции укладкой на выровненный пол пенополистирольных плит с монтажными бобышками, под которые стелется при необходимости гидроизоляция.
Руководством для последующей раскладки труб служит предварительно разработанная схема.

Инструкция по проведению расчета

Чтобы правильно разработать проект укладки теплого пола, потребуется предварительный расчет основных показателей, ориентируясь на средние их величины.

Монтаж водяного тёплого пола своими руками

Приходится учитывать разнообразные факторы, включая роль водяного пола как основного вида обогрева или же использование его в качестве дополнительного источника тепла. Поскольку детальный расчет для самостоятельного выполнения является сложным процессом, на практике используются усредненные параметры.

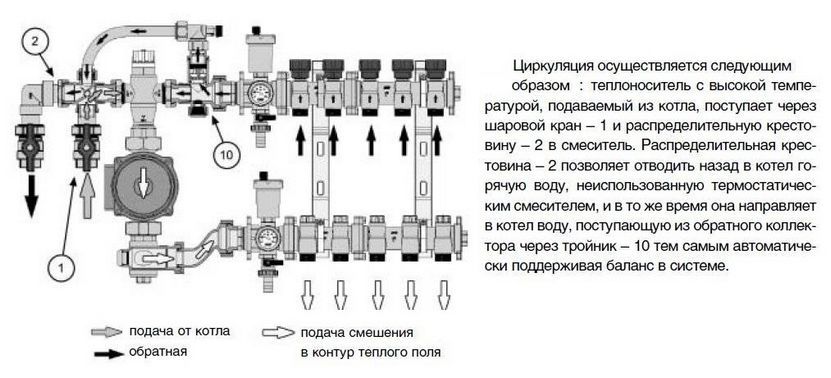

Схема подключения смесительного узла Valtec

Номинальная мощность имеет пределы 90 – 150 Вт/м2. Более высокие значения подбираются для помещений с повышенным уровнем влажности.
Выполняя расчет шага укладки, необходимо ориентироваться на диапазон 15–30 см. С этим показателем в обратной пропорциональной зависимости находится удельная мощность подогрева. То есть, чем больше шаг, тем меньше мощность.
Несмотря на то, что при большом диаметре труб через них проходит большее количество теплоносителя, ограничителем этого показателя служит толщина стяжки, которая не рекомендуется слишком большой, чтобы не создавать чрезмерной нагрузки на пол. Поэтому в расчет берутся трубы Valtec, изготовленные из современного сшитого полиэтилена с антидиффузионным покрытием, диаметром от 16 до 20 мм, а в качестве соединительных деталей выступают пресс-фитинги Валтек.

После определения ключевых параметров может разрабатываться схема, на которой в точном масштабе определяется наиболее рациональная укладка труб. После этого делается расчет их общей длины. Одновременно продумывается, где будет размещаться насосно-смесительный узел и элементы управления.

Тракторы Valtra T154 и T234 доступны в комплектации Redline

Москва, 30 октября 2020 года, – AGCO-RM, один из лидеров российского рынка в области дистрибуции сельскохозяйственной техники, представляет новые модели тракторов Valtra Т серии в лимитированной комплектации RedLine. Модели уже доступны для заказа у официальных дилеров.

В начале 2020 года на российский рынок вышла первая модель ValtraТ серии в новой комплектации – T194 Active. Она представляет собой совокупность всех опций, необходимых для работы в сельском хозяйстве и специальном сегменте, и является сбалансированным решением при оптимальном бюджете. Сейчас для заказа доступны еще две модели в других сегментах мощности: Valtra T154HiTech мощностью 165 л.с. и T234Versu с двигателем в 235 л.с.

Модели оборудованы трансмиссией Powershift, разработанной брендом Valtra,с возможностью переключения под нагрузкой, 30 передачами переднего и 30 передачами заднего хода. Трансмиссии были изготовлены с учетом индивидуальных потребностей клиентов и обеспечивают передачу непрерывного потока мощности на колеса. Благодаря идеальной совместимости с шестицилиндровым двигателем AGCO Power
тракторы отличаются одним из самых низких расходов топлива в своем классе.

Как и у предыдущей модели T194 Active, в конструкции двигателей двух машин использованы «мокрые» гильзы с дополнительной опорой в средней части. Гильзы цилиндров изготавливаются отдельно от блока цилиндров, и охлаждающая жидкость свободно соприкасается с их наружной поверхностью. Функция Boost обеспечивает повышение мощности двигателей на 15 л.с. в случае необходимости.

Особая новинка появилась на тракторе Valtra T234: подвеска переднего моста Aires. Она способствует повышению комфорта оператора и производительности трактора, поскольку в системе применяется сжатый воздух. Это упрощает управление трактором в режиме транспортировки и повышает тяговое усилие во время полевых работ, сохраняя контакт колес с дорожной поверхностью. Размеры кабины позволяют сохранить маневренность и удобство в эксплуатации даже в ограниченном пространстве.

Дополняет технологические инновации интеллектуальная система управления трактором Valtra SmartTouch. Она объединяет эргономичный подлокотник с многофункциональным рычагом управления ходом, сенсорным экраном и кнопочной панелью управления. С ее помощью можно управлять гидравликой, сцепными устройствами или фронтальным погрузчиком.

Ольга Шлопак, менеджер по продукту бренда Valtra:

– Тракторы T серии задумывались как максимально надежные и производительные машины для сельскохозяйственных и коммунальных работ. Расширенная комплектация RedLine, доступная по оптимальной цене, сочетает в себе высокую функциональность и инновационный дизайн

Понимая важность комфорта оператора, инженеры Valtra также обеспечили кабины тракторов превосходной обзорностью и одной из лучших в отрасли системой отопления и кондиционирования воздуха.

Предназначение расходомеров

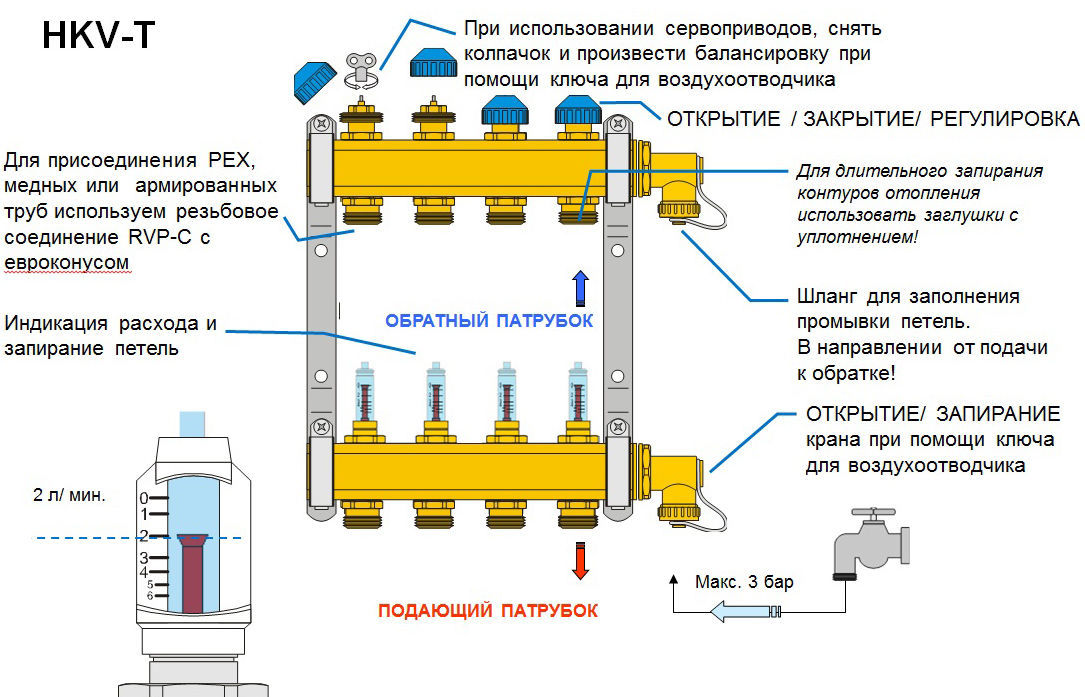

По своему функционалу расходомер (или ротаметр), так же, как и вся продукция Valtec, имеет высокие качественные характеристики. Он обеспечивает регулирование и визуальный мониторинг расхода теплоносителя, циркулирующего в петлях водяного теплого пола, подключенных к коллектору, помещенному в шкаф.
