Обслуживание вентиляции многоквартирных домов

Принципиальные схемы естественной вентиляции

Многолетняя практика строительства многоквартирных домов привела к тому, что было отобрано несколько наиболее эффективных схем создания вентиляционной системы. Выбор той или иной схемы зависит от многих факторов: формы здания, количества этажей, загрязненности уличного воздуха в районе, уровня шума.

Схемы традиционной вытяжной системы

Традиционной признана система вытяжной вентиляции с естественным побуждением, то есть когда воздухообмен в помещениях осуществляется благодаря разнице температур и давлений.

Имеется в виду, что отработанный воздух выводится через вентиляционные шахты и каналы наружу (на крышу), а свежий поступает через окна, двери или специальные приточные клапаны.

Один из вариантов устройства вентиляционных шахт многоэтажного дома

Вариант с прокладкой отдельных шахт для каждой квартиры сейчас не рассматривается, так как он был целесообразен в эпоху малоэтажного строительства.

Понятно, что для высоток от 9 этажей и выше оборудовать множество параллельно идущих каналов физически не представляется возможным.

Поэтому в строительстве применяются две признанные рациональными схемы:

Все шахты выводятся на чердак и там объединяются горизонтальным каналом. Из канала вывод загрязненного воздуха осуществляется через единственный выход, обустроенный в наиболее удобном месте.
Отдельные квартиры присоединяются к общему стояку (шахте) параллельно расположенными каналами-спутниками, таким образом, отработанный воздух выводится над кровлей по вертикальным каналам.

Принципиальное различие заключается в двух моментах: наличии/отсутствии горизонтального сборника на чердаке и в наличии/отсутствии общих шахт на стояках.

Схема устройства вентиляции с каналами-спутниками. Важный нюанс: для верхних этажей реализована идея отдельного прямого вывода использованного воздуха

Локальный отвод с верхних этажей обусловлен тем, что для создания тяги над квартирой должен находиться горизонтальный канал не менее 2 м в высоту.

Отдельно выведенные каналы, как и общая шахта, должны быть качественно теплоизолированы, иначе на чердаке образуется конденсат, вследствие чего происходит преждевременное разрушение материалов, появляется плесень.

Монтаж горизонтального чердачного короба производится с учетом особых требований. Например, диаметр его должен быть достаточным для того, чтобы не создавалась обратная тяга и воздух не возвращался в каналы. Это чревато попаданием отработанной среды в квартиры верхних этажей.

Расчет диаметра короба должны проводить опытные инженеры. Чтобы воздух перемещался в заданном направлении и не возвращался обратно, внутри канала устанавливают рассечки

Иногда нет возможности монтировать громоздкий горизонтальный канал. Тогда обходятся узким сечением трубы, но для верхних этажей применяют все ту же локальную систему – введенные на чердак отдельные рукава.

Естественная вентиляция, которой оборудованы практически все дома старой застройки, имеет весомый плюс – не нуждается в электропитании.

Однако ее эффективность зависит от разницы температур в здании и помещении, а шахты и каналы требуют постоянной чистки, что на практике производится крайне редко.

Особенности расположения каналов в 9-этажном доме

У типовых домов процесс смены воздуха производится в естественном режиме. Приток свежих воздушных масс происходит в квартирах, вывод отработанной среды осуществляется через вентиляционные шахты, оборудованные каналами-спутниками.

Чаще всего каналы проложены от вытяжных отверстий в квартирах по схеме «через 2 этажа», но могут быть и поэтажными.

Схема устройства вентиляции, характерная для стандартного многоэтажного дома. Общая вытяжная шахта выходит прямиком на кровлю, каналы-спутники проложены параллельно и подключены поочередно

По нормам, отвод с 8-9 этажей производится не через общую шахту, а отдельно. При составлении подобной схемы берутся в учет усредненные атмосферные условия, то есть температура воздуха на улице +5 °С и отсутствие ветра.

Эта схема признана низкоэффективной, так как при изменении природных условий функциональность естественной вентиляции падает. Например, в сильную жару она бесполезна. Также возможно засорение вентиляционных каналов, что полностью перекрывает движение воздуха.

При отсутствии нормальной вытяжки потребуется экстренная чистка. Хотя обычно ее проводят каждые 5-6 лет.

Назначение общедомовой вентиляции

Воздух в жилой квартире всегда подвержен загрязнениям. Дым от приготовления еды, испарения из ванной, неприятные запахи и пыль – все это оказывается в воздухе и создает неблагоприятные условия для жизни людей. Застоявшийся воздух может даже привести к развитию болезней – астмы и аллергии. Именно поэтому каждый многоквартирный дом должен быть оборудован общей системой вентиляции.

Функции вентиляции в жилом помещении:

обеспечивать проникновение чистого воздуха в квартиры;
вместе с отработанным воздухом выводить пыль и другие вредные для здоровья примеси;
регулировать влажность в жилых и подсобных помещениях.

Бо́льшая часть городского населения нашей страны живёт в панельных домах, построенных ещё в советское время, другие – переселяются в новостройки. Обеспечение вентиляции жилых зданий по СНиП является обязательным требованием при строительстве домов. Тем не менее уровень вентиляции многоквартирных жилых зданий остаётся довольно низким. На системах воздуховодов при строительстве принято экономить.

На данный момент можно встретить следующие виды вентиляции в жилых домах:

с естественным притоком и вытяжкой;
с принудительным движением воздуха посредством вентиляционных установок.

В современных домах элитного класса системы отопления и вентиляции соотносятся с новейшими стандартами и создаются с применением специальной техники и материалов. Для вентиляции многоэтажных жилых зданий панельного типа используют естественный воздухообмен. То же относится и к кирпичным жилым домам советской эпохи, а также современным зданиям бюджетного класса. Воздух должен поступать через отверстия между дверьми и полом, а также специальные клапаны на пластиковых окнах.

Вентиляция в панельном доме работает следующим образом. Вывод воздуха производится по вертикальным шахтам вентиляции вверх, благодаря естественной тяге. Он вытягивается за пределы дома через трубу, расположенную на крыше или чердаке. Когда воздух попадает в квартиру через открытые окна или двери, он устремляется к вентиляционным решёткам, расположенным в кухне и ванной комнате – где больше всего требуется очищение от дыма и влаги. Таким образом, застоявшийся воздух выводится в трубу, а чистый поступает в помещение через окна.

Если приостановить приток свежего воздуха, вентиляция будет работать неэффективно. Жильцы квартир в многоквартирных домах часто забывают о естественном проветривании помещения, когда устанавливают дополнительные вытяжные системы. Вот перечень типичных ошибок во время ремонта, которые приостанавливают циркуляцию воздуха:

установка глухих стеклопакетов из металлопластика;
устранение просвета между дверным полотном и полами при замене межкомнатных дверей;
монтаж осевых вентиляторов в туалете (сказывается на вентиляции соседних квартир).

При отделке жилых комнат стоит помнить о создании естественных путей для проветривания. Можно установить пластиковые окна со специальными клапанами, которые будут автоматически подавать воздух с улицы.

Межкомнатные двери стоит подбирать по размеру так, чтобы они не стояли вплотную к полу. При установке дополнительных вентиляторов, можно настроить их и на приток.

Проверка исполнения новых требований

Изначально ответственность за проверку соблюдения новых требований возложили на ГПСС. Но сотрудники Государственной пожарно-спасательной службы физически не могут проверить всех при регулярных обходах своего заведования, посему планируется подключить к этому и другие службы, в частности сотрудников газовых компаний и обслуживающий технический персонал управляющих компаний. В их задачи будет входить проверка выполнения норм безопасности, проверка работы вентиляционных каналов и выявление нарушений.

При выявлении нарушений, сотрудниками будет выдано предупреждение с предписанием устранить нарушение в короткие сроки. Особо тщательной проверке будут подвергаться те дома, откуда поступают жалобы самих жильцов.

Что делать если вытяжка уже установлена с нарушением новых норм?

Наиболее оптимальный вариант решения проблемы, это установка специальной решетки, которая имеет отверстие для подключения патрубка от вытяжки и одновременно решетку для естественной циркуляции воздуха даже при неработающей вытяжке. Рисунок выше.
Изучите характеристики своей модели вытяжки. Современные вытяжки имеют универсальную конструкцию, предусматривающую как отвод воздуха через патрубок наружу, так и установку специальных угольных фильтров, которые удерживают запах и очищают воздух. Если возможность установки фильтров есть, то установите их и снимите патрубок вовсе.
Монтаж отдельного канала. Эта работа предусматривает проделывание отверстия в наружной стене здания специально для вытяжки. Напоминаем, что такую работу нельзя проводить самостоятельно. Для этого нужны специальные разрешения и сертифицированный специалист.
Выведение вытяжки в форточку. Этот вариант возможен если сама вытяжка находится не далеко от окна и в конструкции самого окна предусмотрена форточка, чего нет в большинстве пластиковых окон. В форточку устанавливается специальная решетка и подключается выходной канал от вытяжки.
Замена газовой плиты. Согласно новых требований, если у вас установлена электрическая плита, то вы никаких правил не нарушаете и претензий к вам быть не может, даже если вы полностью закрыли вентиляционный канал.

Что такое эффект опрокидывания тяги?

Эффектом опрокидывания тяги называют полную остановку работы вентиляционного канала или его работу в неестественном режиме, который не предусмотрен проектом. Опрокидывание тяги происходит в основном из-за нарушений режимов использования канала.

Многоквартирные дома старого жилого фонда с общедомовыми вентиляционными каналами рассчитаны на работу по схеме естественной вентиляции, согласно которой, приток воздуха в помещение осуществляется через оконные проемы, в помещении воздух нагревается и теряет плотность поднимаясь вверх. Далее он поступает в вентиляционный канал под самым потолком и удаляется через разгонный основной канал как показано на рисунке ниже. Такая система не может работать без обеспечения притока свежего воздуха из квартиры.

Закрывая вытяжной канал, при неработающей вытяжке, циркуляция воздуха не происходит и в помещении накапливается углекислый газ или концентрируется природный газ при наличии утечек. Повсеместная установка вытяжек с перекрытием каналов приводит к тому, что тяга в разгонном канале уменьшается или вовсе пропадает и воздушные массы отработанного воздуха уже не выходят через крышу.

Если на улице тепло, то тяга практически прекращается, и вы начинаете по запаху ощущать, что готовят соседи снизу, так как скорости в разгонном канале не хватает вывести их наружу. Если на улице холодно, то холодный воздух извне, через выходное отверстие на крыше дома, передавливает разгонный канал, то есть стремиться заместить собой теплый воздух. Это приводит к обратной тяге и из вентиляции начинает дуть холодный воздух, который потом конденсируется в квартире и приводит к запотеванию окон, повышенной влажности и появлению плесени не только в квартире, но и в самом воздушном канале.

Выдержка из СНиП по многоквартирным зданиям.

Причины неэффективной работы вытяжки

Проблемы в работе вытяжной системы не понаслышке знакомы владельцам квартир, построенных в советскую эпоху. Жители новостроек по большей части лишены удовольствия присутствовать на трапезе соседей, поскольку новые дома оборудуют современными комплексами принудительной вентиляции.

Такие системы не пропускают в квартиру посторонние запахи.

Паутина, грязь и пыль, скопившиеся в вытяжном канале, являются одной из основных причин недостаточной циркуляции воздуха в помещении

Причина №1. Снижение эффективности вентиляции в старых домах, в принципе, процесс достаточно предсказуемый. Основная причина – это банальное засорение вентиляционного канала, в котором со временем скапливается мусор, грязь, пыль и прочие отходы, поступающие из помещения.

В результате выпускное отверстие сужается и становится неспособным полноценно перерабатывать забираемый грязный воздух.

В многоквартирных домах, объединенных общей вентиляционной шахтой, загрязнения из индивидуальных каналов попадают в общедомовую систему. Постепенно шахта засоряется мусором и может полностью забиться. Процесс, длящийся годами, может привести к тому, что функционирование вентиляционной системы будет парализовано.

Такая проблема решаема путем восстановления воздуховодов и устранения первопричин их частичной или полной блокировки.

Причина №2. Еще одна предпосылка, способствующая ухудшению воздухообмена – это наличие в соседской квартире мощной кухонной вытяжки. Впрочем, это вполне объяснимо. Внутридомовая естественная вентиляция рассчитана на расход воздуха до 90 м3/час.

Одна вытяжка создает воздушный поток более 1000 м3/час, естественно, от этого страдают соседние вентиляционные каналы, выходящие в общую шахту. А если вытяжка не одна, а у каждого второго соседа? Ответ очевиден.

Вытяжка значительно улучшает микроклимат в соседской кухне, но также она может оказать негативное влияние на работу естественной вентиляции в других квартирах, связанных общедомовой вентиляционной шахтой

Причина №3. Замена деревянных окон на металлопластиковые тоже является фактором, негативно влияющим на работоспособность вентиляционной системы. Оказывается не всегда герметичность, присущая современным стеклопакетам, играет на руку жителям старых домов.

В советские времена только ленивый не ругал строителей, допускавших просчеты в установке окон и дверей. Как выяснилось сегодня, «виновные» работали строго по инструкции на благо жителей, т.к. для полноценного функционирования естественной вентиляции необходимы щели, которые в избытке имелись в старых деревянных окнах.

Отверстия обеспечивают постоянный приток свежего воздуха с улицы, а герметичные металлопластиковые конструкции его наоборот перекрывают. В результате в помещении повышается влажность, окна запотевают, на стенах образуется плесень и грибок.

Современные стеклопакеты не могут обеспечить полноценный воздухообмен в квартире многоэтажного дома, в котором применяется естественная система вентиляции. Запотевшие окна свидетельствуют о чрезмерной влажности помещения и необходимости использования устройств принудительной вентиляции

Причина №4. В немалой степени работа вентиляционной системы зависит от сезона. Чаще всего проблемы с вытяжкой проявляются в жаркий период, в то время как зимой вытяжной люк функционирует исправно.

Дело в том, что эффективность работы системы с естественной вентиляцией находится в прямой зависимости от разницы температуры внутри и снаружи здания.

Летом температура на улице и в квартире практически одинакова, поэтому и появляются проблемы. По старым СНиПам предполагалось, что в жаркое время воздухообмен будет осуществляться за счет проветривания помещения открытыми окнами.

Вентиляция в многоквартирном доме снип

Уже долгое время распространено частное малоэтажное домостроение – коттеджи, таунхаусы… Под объектами такого типа подразумевают жилые одноквартирные дома с количеством этажей выше уровня отметки земли не более трех, отдельнорасположенные или сблокированные.

При создании микроклимата внутри малоэтажного частного здания применим тот же список норм, что и выше, исключая СП 54.13330.2016. Вместо него опираются на свод правил СП 55.13330.2016 «Дома жилые одноквартирные». Свод правил применяется также для жилых одноквартирных домов со встроенными, пристроенными или встроенно-пристроенными нежилыми помещениями, общественного или производственного (ремесленного или сельскохозяйственного) назначения.

Вопросы вентилирования дома непременно возникают уже на стадии планов. Зачастую владелец самостоятельно ищет решения по воздухоснабжению, без привлечения проектировщиков. И хотя следование нормам в этой сфере контролируется меньше, грамотный и ответственный владелец придерживается их.

Виды вентиляции в жилых домах

Наиболее распространена естественная вентиляция. Она работает так:

Свежий воздух поступает через приоткрытые форточки, окна или проветриватели.
Отработанный воздух вытесняется свежим и выводится из комнат в вентиляционную шахту.
Благодаря разнице температур и давлений воздух из вентшахты попадает на чердак или крышу, а оттуда — на улицу.

Вентиляция с естественным побуждением устанавливается в панельных и кирпичных домах, а также в некоторых новостройках. Для ее работы не нужно ничего, кроме самих шахт — поэтому для застройщиков она простая и дешевая. Но для жильцов плюсов в ней мало: в жару воздухообмен практически прекращается, а зимой все тепло быстро «вылетает» в вентиляцию.

Чтобы увеличить тягу в летний период, на верхушку вентканала устанавливают дефлектор. Этот прибор улавливает ветер и рассекает его на несколько воздушных потоков с разными скоростями. За счет этого перепад давления в трубе увеличивается, и отработанный воздух быстрее выходит на улицу.

Естественная вентиляция многоквартирного дома подразумевает, что вытяжная система не работает без притока

Поэтому важно либо всегда оставлять окна открытыми, либо установить проветриватель — прибор, который позволяет проветривать помещение с закрытыми окнами. Самые простые проветриватели — бытовые клапаны на окнах: они встраиваются в стеклопакет, и свежий воздух поступает через специальное отверстие

Более эффективная система вентиляции в квартире многоэтажного дома — бризер: он не только подает воздух в комнату, но и очищает его от аллергенов, вредных газов и мелкой пыли. Прибор может подогревать воздух до комфортной температуры.

Если у приточки нет функции нагрева, то желательно устанавливать ее как можно ближе к потолку помещения. Так приточный воздух будет смешиваться с теплым воздухом комнаты.

Вытяжные вентиляционные отверстия обычно находятся в кухне и санузле: именно в этих помещениях накапливается больше всего нежелательных запахов. Не допускается объединение вытяжки на кухне и в туалете в один вентиляционный канал — иначе запахи будут переходить из одного помещения в другое. Чтобы улучшить воздухообмен, в ванной устанавливают вытяжные вентиляторы.

Вентиляция подвала многоквартирного дома, как правило, организована с помощью продухов в стенах. Их проделывают чуть выше поверхности земли. Чем больше площадь подвала, тем больше продухов.

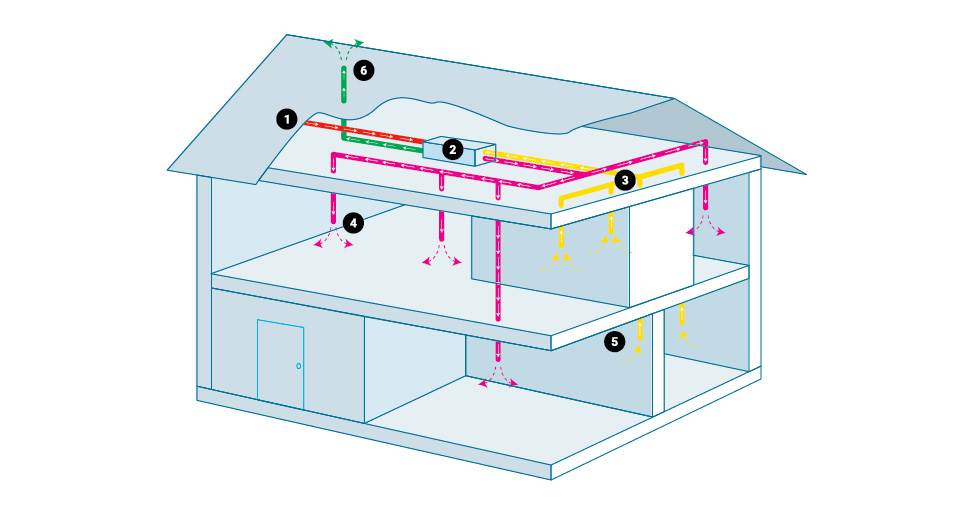

точка забора свежего воздуха;
блок, в котором могут быть нагреватель, рекуператор, фильтры, вентиляторы;
воздуховоды;
диффузор, через который подается свежий воздух;
вентиляционная решетка для забора отработанного воздуха;
труба, через которую выходит отработанный воздух.

Принудительная вентиляция не зависит от погодных условий. В ней воздух нагнетается и выводится с помощью электрических вентиляторов. Чем мощнее вентиляторы, тем больше воздуха они успевают обработать. Такая система стоит дороже и устанавливается, как правило, в элитных домах.

Часто в вентиляцию с механической подачей воздуха встраивают фильтры, шумопоглотители, нагреватели и прочие устройства. Такая установка занимает много места, поэтому ее размещают на чердаке или на техническом этаже. Доступ к оборудованию должен иметь только квалифицированный обслуживающий персонал.

Существует и комбинированная вентиляция, в которой с помощью вентилятора осуществляется только вытяжка или приток.

В проект вентиляции иногда добавляют функцию очистки воздуха. Например, компания «Тион» производит очиститель-обеззараживатель Tion Eco, который встраивается в общедомовую вентиляцию: он очищает загрязненный воздух от пыли, плесени, бактерий, выхлопных газов и аллергенов. На входе в вентиляцию и выходе можно поставить станции CityAir: они отслеживают качество воздуха до и после очистки.

Иногда вентиляцию оснащают рекуператором — он забирает тепло у вытяжного воздуха и отдает его приточному. Это позволяет сэкономить на отоплении квартир.

Как проходят вентиляционные каналы в многоэтажном доме?

Теперь разберем устройство вентиляционных каналов в многоквартирном домевыше 5 этажей. В таких домах каналы вентиляции от разных этажей соединяются с шахтой. Каналы, которые присоединяются, называются спутниками. Спутники соединяются с шахтой через каждые несколько этажей. Вытяжные спутники от последних этажей нельзя присоединять к шахте, лучше в этом случае сделать для них отдельное отведение. Если вентиляционная шахта забивается в промежутке между этажами, это ощущают все жители, живущие ниже, спутники, от квартир которых соединяются с той же шахтой.

Различают два вида вентиляции зависимо от схемы, которая организовывает воздухообмен помещения:

Та, которая перемешивает воздух;
И которая вытесняет воздух.

Первая используется для домов из бетона или кирпича, которые непроницаемы для воздуха. Она не сможет полностью очистить воздух, потому что в любом помещении есть зоны, в которых воздух почти не двигается, а стоит на месте. Для полного очищения воздуха в помещении система вентиляции должна быть организована грамотно.

Раньше широко применялась вентиляция с использованием приточно-вытяжной системы. Для этой системы использовалась выше описанная тяга, при которой воздух поступает через всевозможные щели в здании. Источником воздуха в системе были открытые форточки, щели в оконных рамах. Это обеспечивало доступность и небольшую стоимость устройства. Эта вентиляция не нуждалась в обслуживании. Сейчас при строительстве используют герметичные окна, и зимой никто не станет открывать надолго форточки, чтобы насытить квартиру свежим воздухом. Если вы даже решились открыть форточку зимой, это не сможет обеспечить нужное количество воздуха, а лишь принесет неудобства.

Для решения этой проблемы используют приточные клапаны. С их помощью контролируется циркуляция воздуха, кроме того их использование снижает неудобства, такие как уличный шум.

Используя активную вытяжку с высокой производительностью, вы перекрываете потоком воздуха доступ к шахте людям, которые живут на этажах ниже. Пользователи пассивной вытяжки должны помнить о смене фильтра, которую нужно проводить пару раз в год.

Жители нижних этажей могут порадоваться тому, что в их жилье вентиляция намного лучше, чем у жителей выше. Поэтому для того, чтобы у жильцов верхних этажей не появлялись проблемы с очисткой воздуха, ещё при разработке плана дома разрабатывают систему принудительной вентиляции. Чаще всего эта система имеет вид воздуховода, снабжённого встроенным вентилятором, который выбирают по его производительности. Её для каждого помещения рассчитывают отдельно.

Очистка естественной вентиляции в многоэтажке

Жильцам многоэтажке запрещено самостоятельно чистить общедомовую вентиляцию. Это небезопасное занятие выполняют только специально обученные организации.
На первом этапе бригада проводит диагностику работы системы воздухообмена. Видеокамера фиксирует места засоров канала. Грязь и убирают специальной пневматической щеткой. Также проводят дезинфекцию шахты.

Как работает система вентиляции в квартире, можно проверить самостоятельно. Для этого к решетке нужно поднести горящую свечку. Если пламя будет клониться в сторону вентиляции, воздуховод работает, а неполадки можно устранить чисткой.

Своими руками можно провести демонтаж вентиляционных решеток в квартире. Прилегающий участок шахты очищают от мусора и копоти с помощью пылесоса. Решетки нужно мыть во время влажных уборок.

Вентиляция в многоэтажном доме играет ключевую роль в обеспечении безопасности и комфорта жильцов. Каждая квартира должна иметь полноценный доступ к воздуховодам. Если в работе вентиляции возникли неполадки, устранить их можно с помощью специалистов. Дополнительную вентиляцию в жилых домах можно оборудовать самостоятельно.

Для каких зданий и помещений подходит?

Обустройство таких систем актуально в следующих регионах и местностях:

в регионах с умеренным и прохладным климатом (если климат теплый — то естественная тяга создается хуже);
если вокруг нет природных или искусственных препятствий ветру (если вокруг 2-этажного здания вблизи будут стоять многоэтажки или «стена» высоких деревьев — то в его вентканале не будет нормальной тяги).

Примерная схема естественной вентиляции

Обычно естественную вентиляцию делают в таких постройках и помещениях:

Многоэтажные жилые дома. В них естественная система часто дополняется кухонными и туалетными вытяжками — по желанию владельцев квартир.
Дачные домики, небольшие жилые коттеджи.
Малоэтажные нежилые постройки: сараи, гаражи, амбары, дачные туалеты.
Нежилые помещения в частных домах: подвалы, чердаки, котельные.
Небольшие промышленные/складские/рабочие помещения и здания при условии, что в них не поддерживается повышенная влажность и в воздух не выделяются взрывоопасные или опасные для человека вещества.
Небольшие хозпостройки, в которых содержатся домашние животные: курятники, коровники, свинарники.

Схема естественной вентиляции в квартире (многоквартирном доме)

Вкратце рассмотрим, как работает вентсистма в отдельно взятой квартире многоквартирного дома.

От окна до отверстия воздушный поток проходит по комнате через открытые двери, либо (если они закрыты) — через щели под ними или переточные решетки.

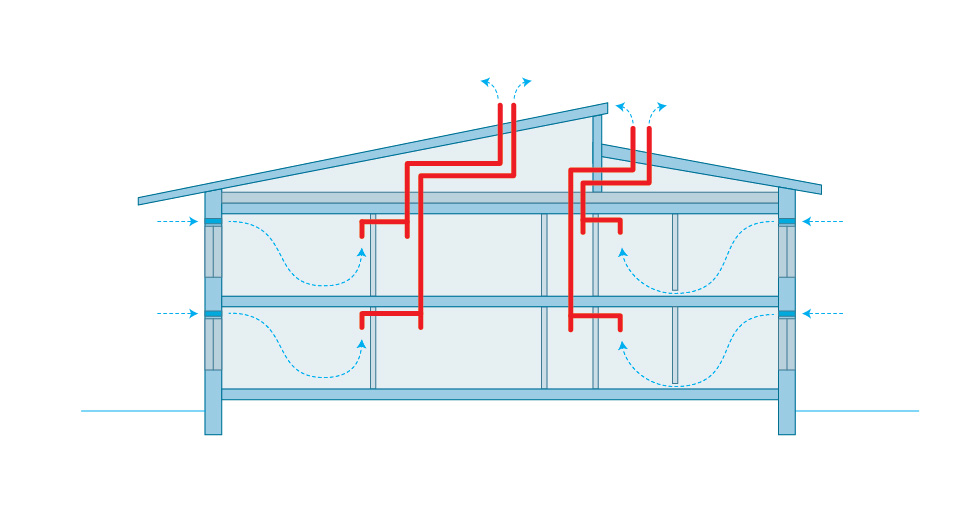

Схема естественной вентиляции в частном доме

Схема естественной вентсистемы в частных домах немного отличается от квартирной. Приток тоже осуществляется через окна и/или клапана. А вот вентиляционные шахты в коттеджах ставятся нечасто (разве что это здание в несколько этажей и с погребом).

Обычно удаление воздуха осуществляется через:

Печной дымоход — если в доме есть печь/камин.
Вытяжную трубу, которая проходит из кухни и санузла на улицу. Чаще всего она выводится из помещения через стену (горизонтально), а затем поворачивает и проходит вверх, к крыше.
