Изготовление винтовых свай для забора своими руками

Как известно, обустройство винтового фундамента является относительно несложным мероприятием, поэтому многих интересует вопрос, как сделать винтовые сваи самостоятельно, ведь это позволит в существенной степени сэкономить финансовые средства.

Чаще всего своими руками изготавливаются сваи для строительства заборов. Для самостоятельного изготовления свай вначале нужно подготовить такие отдельные компоненты:

Трубы с требуемым диаметром.
Винтовую часть, с шагом около 5 см.
Наконечник, длиной не меньше 15 см.
Оголовки, для крепления бруса или балок.

Длина и диаметр труб являются основными техническими параметрами винтовых свай. Длина изделия определяется в зависимости от вида грунта. Ее значение должно быть таким, чтобы обеспечить погружение сваи до уровня устойчивой почвы.

Выбор диаметра сваи зависит от величины усилий, создаваемых непосредственно строительной конструкцией. В соответствии с типом ограждения рекомендуется использовать трубы для изготовления винтовых свай следующих диаметров:

55 мм – для установки легких оград, к примеру, из сетки-рабицы.
76 мм – для монтажа ограждения из металлического профнастила или шифера.
89 мм – для обустройства массивного забора из кирпича или легких блоков.

Рекомендуется для производства свай винтового вида приобретать специальные заготовки с литым наконечником. Но если это невозможно, то он изготавливается самостоятельно непосредственно из используемой трубы. Для этого:

Концы трубы разрезаются на отдельные секторы определенного размера по лекалу.
Выполняется сварка их в конус.
Производится рихтовка швов.

Винтовая часть может быть изготовлена из стали толщиной 5- 6 мм. Сегодня можно приобрести специальные заготовки для винтов, но их стоимость при этом будет выше. Наружный диаметр устанавливаемого винта должен выбираться в зависимости от особенностей грунта, а именно, чем глубже необходимо вкручивать сваю, тем меньший должен быть диаметр винта.

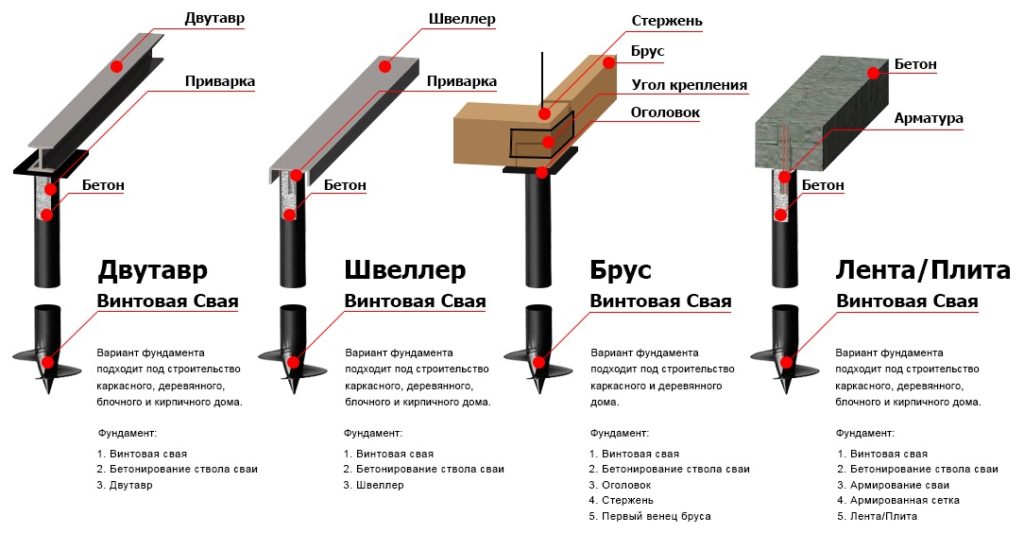

В качестве основания для закрепления сверху винтовой сваи швеллера или балки должен устанавливаться оголовок. Правильно изготовленное изделие выглядит, как показано на фото ниже:

Все подготовленные комплектующие соединяются между собой с помощью сварки

Очень важно следить за качеством сварного шва, чтобы исключить возможное разрушение конструкции при монтаже

Подробная видео-инструкция от мастера с комментариями поможет вам наглядно увидеть процесс создания сваи своими руками.

Видео-обзор: Самодельные винтовые сваи для забора

Самодельные винтовые сваи для забора

Рекомендуем также: Винтовые опоры для забора

Как вкрутить винтовые сваи самостоятельно?

Процесс монтажа всегда начинается с подготовки всего необходимого. В данном случае потребуются:

оголовки 25х25 см;
водяной уровень;
рулетка;
небольшие колья для разметки;
магнитный уровень;
лопата;
маркер (обязательно белого цвета);
пара рычагов (двухметровых труб, которые будут надеваться на железный лом);
резервуар для приготовления бетонного раствора;
болгарка;
цемент;
антикоррозийное покрытие;
вода;
песок;
дизельный генератор (если еще не подведено электричество);
сварочный аппарат;
помощники (минимум три человека).

Технология монтажа

Особенности конструкции винтовых свай

Шаг 1. Вначале выполняется разметка периметра. Исходя из геологических и топографических данных, составляется чертеж, в котором будет указано точное количество свай. Изделия нужно равномерно распределить по периметру, при этом расстояние между ними не должно превышать 3 м. Если оно будет большим, то основание дома не обретет требуемой несущей способности и, следовательно, начнет провисать обвязочный брус.

Образец установки в мягкий глиняный, торфяной или водный грунт

Шаг 2. Далее выставляется периметр. Для измерения диагонали используется формула:

а² + b ² = с²

Если представить, что диагональ разделит периметр на два прямоугольных треугольника, то а и b – это катеты каждой из двух фигур, а с – гипотенуза (диагональ).

После измерения диагоналей по четырем углам устанавливаются небольшие колышки.

После измерения диагоналей по четырем углам устанавливаются небольшие колышки

Шаг 3. Сооружение свайного поля начинается с завинчивания угловых свай – они будут своего рода ориентирами для разметки. Перед ввинчиванием выкапывается небольшой приямок глубиной в 50-70 см в заранее отмеченном месте. Как уже говорилось, каждая свая должна углубиться ниже уровня промерзания почвы – так она не будет выдавливаться под действием морозного пучения. Более того, нужно все время проверять горизонтальность свай при помощи отвеса или уровня.

Ввинчивание свай

Сама процедура ввинчивания выглядит так: в техническое отверстие устанавливается рычаг – лом или стальная труба соответствующего диаметра, далее на рычаг надеваются две трубы побольше. К свае крепится магнитный уровень для контроля вертикальности, угол наклона при этом должен быть не больше 2ᵒ. Если этого не сделать, то нагрузка распределится неравномерно и сама свая, следовательно, деформируется.

Шаг 4. Все остальные сваи вкручиваются по выполненной ранее разметке.

Монтаж винтовых свай

Шаг 5. Далее с помощью водного уровня и болгарки сваи обрезаются. При этом обрезать нужно минимум 10 см (длина технических отверстий).

Шаг 6. После обрезки сваи бетонируются – это защитит от коррозии их внутреннюю поверхность. Для приготовления раствора используется цемент марки M-150.

Шаг 7. Финальный этап работы – это приваривание оголовков. Их одевают на сваи, приваривают и тщательно зачищают шов. Затем наносится антикоррозийное вещество.

К оголовкам фиксируются связующие для обвязки будущего дома.

Советы от специалистов

Ниже приведены особенности конструкции свай и дельные советы по установке.

Для изготовления наконечника лучше использовать сталь «двадцатой» или «двадцать пятой» марки.
Все сварочные швы нужно покрыть средством для защиты от коррозии.
Чем больше винт, тем больше сложностей с изготовлением лопасти (слишком широкий диск крайне сложно разогнуть).
При ввинчивании сваи с двумя лопастями обе нужно углубить ниже линии промерзания почвы. Если этого не сделать, то почва, подверженная морозному пучению, начнет воздействовать на верхнюю лопасть (ту, что осталась выше уровня промерзания) и рано или поздно разрушит ее.
Если свая по тем или иным причинам ушла в сторону, то ее лучше срезать и ввинтить рядом новую. Продолжать углубление нежелательно, т. к. свая при эксплуатации будет проседать.
При бетонировании сваи раствор должен целиком заполнять трубу

Этому следует уделить особое внимание.

Выводы

Разобравшись со всеми нюансами установки, закрутить винтовые сваи будет достаточно просто. Нужно всего лишь пригласить несколько друзей, дождаться подходящего солнечного дня и соорудить надежное и прочное основание.

Преимущества и недостатки

Несомненными плюсами свайно-винтового основания под дом являются следующие:

возможность обойтись без специальных машин при небольшом масштабе работ;
исключение опалубки и цоколя;
одинаково качественная работа в любой сезон;
обеспечение вентиляции под полом дома;
возможность демонтировать какой угодно конструкционный элемент.

Но есть даже у такого привлекательного решения ряд минусов. Его не получится возвести на горных породах, и независимо от качества защиты приходится все время считаться с риском коррозии. Уровень нагрузки на фундамент лимитирован; кроме того, винтовые сваи гораздо требовательнее к качеству работы. Малейшее отклонение от нормальной технологии может спровоцировать провал опор, их искривление или выталкивание наверх. Эти отрицательные моменты, впрочем, не позволяют игнорировать тот факт, что винтовая подложка хороша на берегах рек и озер, на причалах, в лесистых районах и так далее.

Винтовые сваи для фундамента дома

Процесс изготовление винтовой сваи для строительства основания здания подобен вышеописанному. Но при малейшей неуверенности в качественном изготовлении и сомнениях в правильности расчетов несущей способности в соответствии с видами грунтов и нагрузкой, специалисты не рекомендуют использовать самодельные изделия для обустройства фундаментов. То есть для производства винтовых свай необходимо обладать опытом и соответствующими знаниями.

ВНИМАНИЕ! Для строительства фундамента рекомендуется приобретать готовые сваи у известных производителей, так как изделия, изготовленные в заводских условиях, имеют в любом случае более длительный срок службы

Видео-обзор: Установка свайно-винтового фундамента

Установка свайно-винтового фундамента

Если все-таки принято решение изготавливать винтовые сваи своими руками для фундамента, то следует ответственно отнестись к выбору диаметра труб:

Для строительства легких сооружений, типа беседок или террас, подойдут трубы с диаметром 89 мм.
Каркасно-щитовые и рубленые строения, а также ангары и подобные сооружения должны возводиться на основаниях из винтовых свай диаметром 108 мм.
Дома из кирпича, камня или блоков строятся на фундаментах, обустроенных с помощью винтовых свай с диаметром 133 мм.

Несмотря на кажущуюся простоту производства винтовых свай, следует помнить о следующем:

Самостоятельно изготовить можно только сваи небольшого диаметра, так как подобрать комплектующие для массивных образцов и качественно их соединить в домашних условиях очень сложно.
Любая ошибка или погрешность при выборе шага и диаметра лопасти, а также неправильно подобранный угол наклона к плоскости увеличит усилие закручивания винтовой сваи, а в некоторых случаях приведет к невозможности монтажа в целом.
Самостоятельное производство винтовых свай – трудоемкий процесс, который занимает много времени.

Исходя из вышесказанного, важно понимать, что изготовить винтовые сваи своими руками несложно и вполне возможно, но вряд ли экономически целесообразно. При этом следует учитывать то, что, как правило, производители винтовых свай оказывают комплексные услуги по разработке проекта основания здания

Установка свай винтового типа, как правило, проводится с помощью специальной техники. Но в случае, если было принято решение изготавливать данные изделия самостоятельно с целью экономии средств, то более рационально будет использовать простые приспособления для ручного монтажа. Для этого в верхней части сваи делаются специальные отверстия, в которые вставляются специальные рычаги. Как правило, для вкручивания винтовой сваи требуется усилия 2-4 человек. При монтаже следует строго отслеживать вертикальный уровень погружения винтовых свай в грунт.

Буронабивные сваи своими руками

Какие сваи применять

Для того, чтобы узнать какой тип свай применять, длину, диаметр тела и опорных лопастей — определитесь с нагрузками на фундамент, состоянием грунтов на участке. Для этого необходимо:

Иметь проект возводимого сооружения и привязку к участку по строительным нормам, сделать сбор нагрузок по осям в самых нагруженных сечениях на 1 погонный метр. Проект свайного поля
Определиться со строением пластов грунта, глубиной расположения, уровнем грунтовых вод, глубиной промерзания для своего района. Эту информацию получите в архитектурном отделе администрации. В случае отсутствия данных — закажите проведение экспресс геологии на участке. Как вариант — определитесь по этому вопросу самостоятельно. Для этого просверлите отверстие буром с отбором проб на разных глубинах, отнесите пробы в лабораторию. По результатам определитесь на какой грунт будут опираться сваи, глубину его расположения. Это важнейший этап строительства, не пожалейте времени и денег.
По результатам по результатам лабораторных исследований и природных несущих способностей принятого слоя грунта, расчётным нагрузкам от строящегося дома определитесь с типом, диаметром, длиной, количеством необходимых элементов.
Помните: лопасти должны входить в несущий слой грунта> 200 мм; конец сваи должен находиться ниже грунтовых вод и уровня промерзания; верх оставляется на проектной отметке с учётом рельефа участка; монтажные отверстия срезаются.
Монтируемые элементы по осям рекомендуется просчитывать отдельно с целью обеспечения равномерных нагрузок, экономии средств при покупке изделий.

Изготовление и установка винтовых свай своими руками

Фундамент на винтовых сваях – это универсальная конструкция, которую возводят на любых грунтах. Работы могут проводиться при самых низких температурах, во время осадков, во всех климатических широтах. Для малоэтажного строения винтовые сваи своими руками можно сделать при помощи сварочного аппарата, стальной трубы и листовой стали. Данный тип фундамента пользуется популярностью, так как является самым надежным на сложных грунтах, на уклонных, водных, болотистых участках. К его преимуществам относятся легкий монтаж и низкая себестоимость.

Устройство винтовой сваи

Винтовая свая изготавливается из высокопрочной стали. От внешних факторов она защищается покрытием на основе эпоксидной смолы или антикоррозионной грунтовкой. В целом изделие представляет собой конструкцию из 3-х частей:

Нижний конец трубы имеет заостренную (коническую) форму. Верхний конец представляет собой оголовок, который приваривается после вкручивания трубы в грунт и заливки в нее бетонного раствора. Параметры всех частей конструкции зависят от веса строения, габаритов фундамента, типа грунта. Лучше не подбирать их приблизительно, а заказать расчет в проектной организации. Так Вы будете уверены, что изготовление свай происходит с соблюдением норм строительства и с учетом особенностей грунта.

Материалы для изготовления

Для изготовления винтовой сваи требуются знать следующие данные:

длина трубы;
диаметр трубы;
длина наконечника;
шаг лопасти;
диаметр лопасти;
угол наклона лопасти к плоскости;
линия приваривания винта к трубе;
толщина стали (для частного домостроения равна 4 мм).

Для примера приводим значения диаметра трубы и условия применения данных свай в строительстве:

57 мм – для легких заборов (диаметр лопасти 200 мм);
102-108 мм – для домов каркасного типа (шаг винта 50 мм, диаметр винта 300 мм);
133 мм – для домов из камня, кирпича, дерева, различных блоков;
159-325 мм – для тяжеловесных зданий, включая многоэтажные и промышленные.

Процесс изготовления

Итак, Вы решили построить небольшой дом, гараж, хозпостройку на фундаменте данного типа. Длина каждой сваи не должна быть меньше 200 мм. Их изготовление потребует наличия следующих материалов:

труба подходящего диаметра;
лопасть подходящего диаметра и шага;
конусообразный наконечник (например, длиной 150 мм).

Для работ потребуется электрический сварочный аппарат и электроды 3 мм. Лопасти и конусы нарезают из листовой стали, при этом следует учесть особую конфигурацию винтов. Конус размечают в виде равнобедренного треугольника с основанием, равным длине окружности. Длина сторон равна длина конуса (Скачать чертеж).

Важно: самостоятельное изготовление и сварка частей должны проводиться с четким соблюдением параметров. Малейшие изменения могут привести к нарушению технологии

Например, незначительный сдвиг угла на винте приводит к браку в изделии и невозможности его использования.

Установка своими руками

Сваи можно ввинтить в землю при помощи ручных приспособлений. Самое простое из них – металлическая труба, которую вставляют в петли, заранее приваренные к верхней части основы. Их делают из арматуры d=10 мм. Эту трубу толкают, как рычаг, она вращает сваю, происходит ее ввинчивание в грунт. Подробно установка винтовых свай своими руками основана на определенной последовательности действий. Соблюдайте данную инструкцию:

Проведите разметку свай на участке согласно расчетам фундамента. Максимальное расстояние между ними не должно превышать 3 м, самым надежным считается расстояние 2 м.
Каждую трубу установите строго вертикально острым концом с лопастью вниз.
При помощи трубы или лома, вставляемых в петли и используемых, как рычаг, ввинтите сваю в грунт. Минимальное заглубление составляет 1,5 м. Если грунт состоит из суглинка и глины, вворачивание продолжают сквозь них до твердого слоя земли.

Заключительные работы

Высота над грунтом должна соответствовать проектным расчетам. Она может быть разной, если участок имеет уклоны, возвышения. Именно поэтому фундамент такого типа не требует предварительного выравнивания участка. Главное, чтобы верхний край всех труб находился на одном уровне (контролируют лазерным строительным уровнем).

После установки свай в их полость заливают бетон М300. Для изготовления 1 м3 берут:

После застывания раствора к верхней части каждой сваи приваривают оголовок. Он имеет цилиндрическую основу с квадратной “крышкой”. К ростверкам прикрепляется обвязка. Она изготавливается из любого материала в зависимости от самого строения: двутавр, швеллер, брус, железобетонная плита.

Правильное оформление конуса

В устройстве винтовых свай важное значение имеет оформление конуса. С использованием шаблона необходимо разметить 4 сектора

После этого необходимо их вырезать из тела трубы с использованием болгарки

С использованием шаблона необходимо разметить 4 сектора. После этого необходимо их вырезать из тела трубы с использованием болгарки.

Треугольники, которые остаются на трубе, требуется аккуратно подбить с помощью кувалды, причем в направлении центра поперечного сечения вплоть до их полного смыкания. Затем необходимо тщательно проварить с помощью сплошного шва линии стыков. Качество сварного шва имеет большое значение. При этом количество секторов может быть увеличено.

Расчет винтовых свай для фундамента каркасного дома

Перед тем, как закупать необходимые материалы и начинать монтаж свай, нужно произвести все технологически необходимые расчеты. Они достаточно сложны, нужно сделать замеры и, исходя из этого, рассчитать количество и вид материала, учесть нюансы возведения сооружения. Для этого следует пригласить специалиста, или сделать все работы под контролем специалиста.

Перед началом работ следует просчитать следующие показатели.
— какой грунт на участке и его особенности;
— уровень грунтовых вод и диапазон сезонных колебаний;
— уровень промерзания почвы;
— вес всего строения;
— увеличение сезонных нагрузок (снег, ветер);
— ветровые нагрузки.

Первые три показателя определит геолог и сделает необходимые расчеты. Вес дома с начинкой, а также уровень нагрузки на сваи, вы можете просчитать самостоятельно либо с помощью профессионального строителя. Чтобы рассчитать вес конструкции, нужно иметь четкий план строения и информацию о материалах, которые будут применены. Дополнительно стоит учесть и потенциальную нагрузку, возможно, вы отойдете от плана и впоследствии будете модернизировать дом.

Винтовые сваи располагаются таким образом, чтобы нагрузка строения распределилась равномерно на все опоры. Поэтому нужен план строения уже на этапе проектирования. Набросайте рисунок будущего дома, чтобы сметчик имел представление, что именно просчитывать. В процессе расчетов в план будут вноситься корректировки, чтобы оптимизировать проект.

Следует заметить, что сваи располагаются под несущими само строение конструкциями (ложе фундамента) и уходят в почву глубже, чем уровень ее промерзания. И тут кроется один нюанс. Как правило, мягкие почвы промерзают сильней и в процессе оттаивания могут значительно смещаться. Это естественный процесс. Смещаясь, почва может как проседать, так и вспучиваться. Эти процессы смещают сваи. Поэтому вес сооружения обязательно должен распределяться по сваям равномерно, создавая возможность опорам адаптироваться к естественным процессам в почве. Тогда все эти сезонные изменения пройдут без ущерба для фундамента.

Если не соблюдать эти требования, дом может завалиться из-за разницы нагрузки, или оттаивающая почва попросту вытолкнет сваи, что приведет к обрушению всего строения. Эти все моменты также следует учесть при проектировании и учете длины конструкций.

Кстати, еще один тип часто используемого для такого типа строений фундамент – ленточный – монтируется по этому принципу. Основание заливается строго с учетом расположения несущих конструкций. Однако сама технологическая карта заливки ленточного фундамента куда сложней, поэтому, если позволяет тип почвы, лучше использовать винтовой фундамент. Его преимущество в том, что на зафиксированные сваи сразу крепятся связующие элементы.

Перед тем, как начать устанавливать сваи, нужно выполнить так называемую обвязку (армирование). Его суть заключается в том, что выкладывается основание (подойдут рельсы), соединяются воедино и на них выкладывается патрубок из дерева (первый венец крепиться именно к обвязке).

Обычно сваи устанавливаются, согласно технической документации процесса, на расстоянии 3-4 метра. Однако особенности почвы могут быть таковы, что шаг придется уменьшить до метра. Если есть риск смещения почвы, лучше перестраховаться и использовать больше свай. Закручивать их до конца также не следует. Оставьте для балансировки 10-12 см. Технологически, свая обязательна на каждом углу строения и под несущей стеной. В остальном сваи следует расположить в зависимости от индивидуальных конструктивных особенностей дома.

Для окончательного расчета следует учесть тип почвы и вес материалов, а также форму и толщину свай. Можно рассчитать эти показатели самостоятельно, а затем прибавить к получившимся значениям в среднем 20%. Помочь рассчитать свайный фундамент самостоятельно, вам может один из наших строительных калькуляторов (ссылка откроется в отдельном окне).

Однако все показатели, которые участвуют в расчетах, могут изменяться в зависимости от разных условий. Все эти нюансы может учесть лишь профессионал. Закажите расчеты и план у специалиста, если не уверены в своих силах и знаниях.

Пошаговое изготовление винтовых свай своими руками

При составлении конструкции, вы можете ориентироваться на планы различных изготовителей винтовых свай. Это поможет очень точно воспроизвести размеры лопасти и свести швы к минимуму так как они затрудняют работу в месте где происходит соединения. Существует три абсолютно разных варианта изготовления наконечников.

Наконечник из основания трубы

Для изделия данного варианта потребуется увеличение длительности трубы в два раза, так как первый конец изделия будет преобразован в наконечник.

Из картонного материала или трубы вырезается кусок треугольной формы.
На окончание из трубы наносим разметку по секторам.
На окончание трубы делаем лепестки в форме зубцов.
Загибаем их в конусообразную форму, верхняя часть соответствует оси сваи.
Крепим при помощи сварки.

В результате получается конусообразная пика, очень удобная для сварки спиралеобразной лопасти.

Сварной наконечник

Для фундамента небольших строений чаще всего используют именно этот вариант.

Технология изготовления:

форма лепестка в виде развернутого треугольника, толщина 5 мм, изготавливают из стали, либо трубы.
Расположение лепестков. Они должны быть плотно прижаты друг к другу. После чего происходит обработка сваркой, двойным швом по краям.

Крестообразный наконечник

Технология изготовления:

Треугольная форма, жесткие ребра, пластина в роли трубной заглушки.
Сборка. К заглушке прикрепляют треугольник и ребра жесткости. Приваривают с помощью сварки.
Все соединения обрабатывают при помощи двойного шва

Технология изготовления лопасти

Вот два примера для изготовления лопастей:

Однозаходный сплошной — крой листа по чертежу, разводят спирали монтировкой до нужного расстояния шага. В этом варианте нельзя будет сделать несколько заходов сваи. Зато у этого способа отличная жесткость и равномерная геометрия.
Сборный — состоит из нескольких заготовок. Сначала кроется окружность, после этого пика, а в конце сама свая. Этот вариант удастся использовать много раз. Но первоначальный вид спирали вы навряд ли сохраните.

Для более долговечной эксплуатации винтовых свай необходимо покрывать каким либо антикоррозийным средством. В течении каждого года трубы могут из-за ржавчины терять до 1 миллиметра в толщине.
