Разновидности влагомеров, используемых для измерения влажности древесины

Первый тип аппаратов для измерения влажности древесины, работа которого основана на кондуктометрическом методе измеряет электрическое сопротивление материала, изменяющееся в зависимости от того, какой уровень влаги в нем содержится. Основным рабочим элементом такого влагомера древесины являются заостренные иглы из металла, которые в процессе измерения уровня влажности материала производят погружение в него. При включении прибор начинает замерять, каково электрическое сопротивление между древесиной и иглами, после чего по специальной формуле, которая уже заложена в память процессора прибора, происходит вычисление непосредственно влажности материала.

Основными достоинствами влагомера кондуктометрического метода действия является то, что он достаточно прост в использовании, он имеет упрощенный датчик, который основан на работе двух игл

Немаловажно также и то, что такой способ измерения влажности сырья является довольно быстрым, что также можно записать только в преимущества данного аппарата. Однако такой влагомер имеет и недостаток, при его использовании нарушается целостность материала, что может повлиять на дальнейший процесс его переработки

Вторым распространенным сегодня типом влагомеров, для древесины, является аппарат, работа которого основана на диэлькометрическом методе измерения. В данном случае устройство производит измерение диэлектрической проницаемости сырья. Поскольку диэлектрическая проницаемость воды является много большей, нежели у других веществ, то судя по ее количеству в исследуемом материале вполне возможно получение достоверной информации о том, какое количество процентов влаги содержится в древесине.

Влагомер, основанный на диэлькометрическом методе измерения, работает за счет генератора радиочастот, которые могут варьироваться от трех до тридцати мГц. Генератор является основным рабочим элементом влагомера такого типа. Измерение происходит за счет вмонтированных в аппарат контактных площадок, поэтому этот способ измерения не является разрушительным.

Назначение и виды

Влагомер – это электронный прибор, предназначенный для определения содержания влаги в процентном отношении по отношению к массе проверяемого объекта.

По своему назначению подобные приборы классифицируются следующим образом: для дерева и сыпучих материалов, для грунта и почвы, а также прочих строительных материалов.

Влагомеры для дерева используются на деревообрабатывающих и перерабатывающих предприятиях, на мебельном и строительном производствах.

Использование влагомера позволяет контролировать качество используемых пиломатериалов

По своей конструкции влагомеры классифицируются следующим образом:

игольчатые – имеют два острых электрода, которые погружаются в деревянную поверхность, после чего выполняется измерение;
бесконтактные – работают без погружения в исследуемый материал, для этого достаточно лишь касания его;
поверхностного измерения – схожи по конструкции с игольчатыми моделями, но отличаются тем, что при их использовании иголки прибора лишь незначительно погружаются в поверхность исследуемого материала;
глубинного измерения – массивные приборы для профессионального использования, при обследовании больших объемов пиломатериала, опилок и изделий, изготовленных на их основе (топливные брикеты, пеллеты и т.д.).

Прибор игольчатого типа, модель «Testo 606-1»

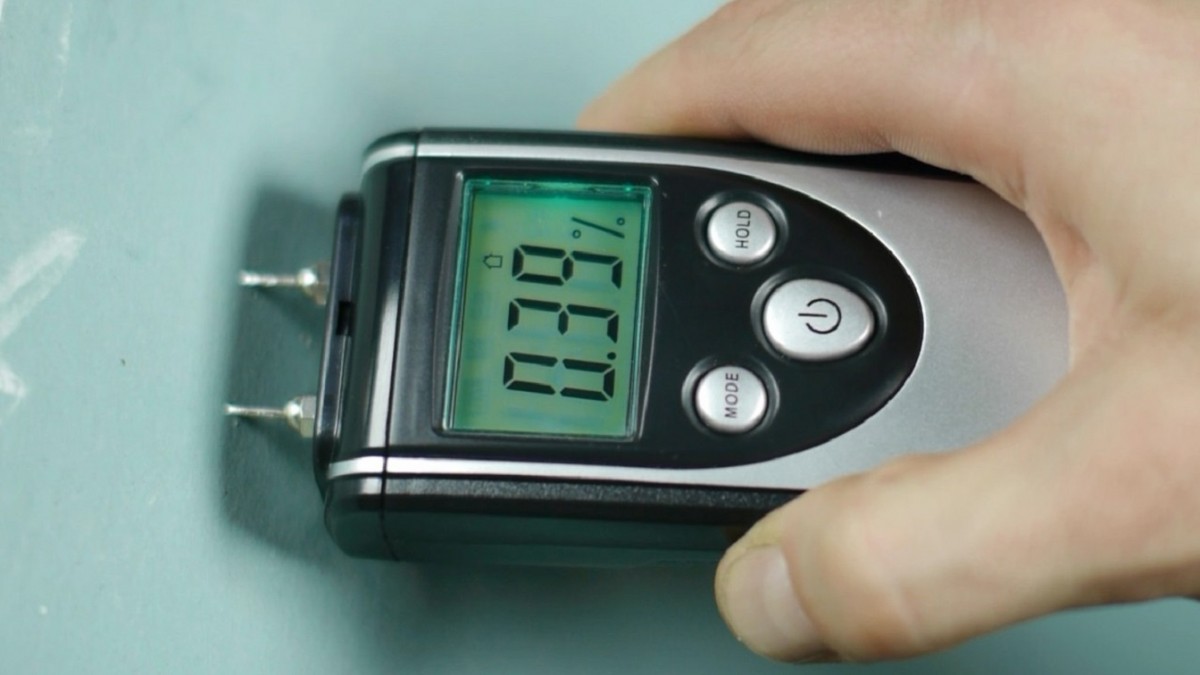

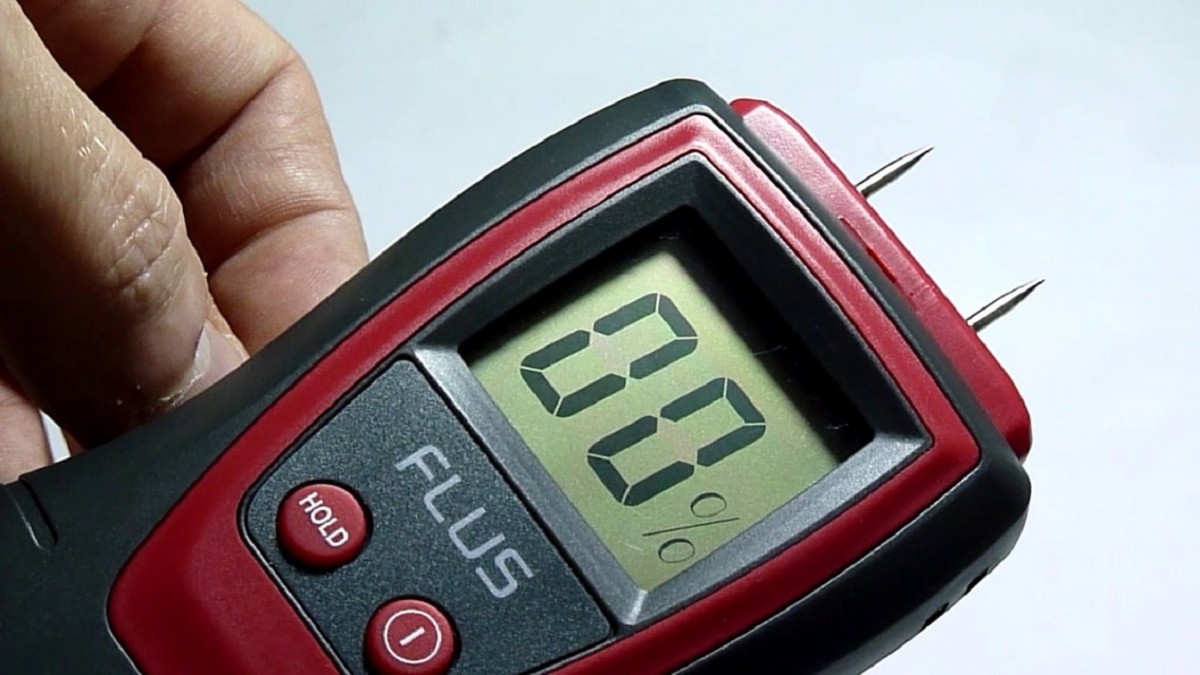

Игольчатые влагомеры для древесины

Игольчатые модели, именуемые кондуктометрическими устройствами, калибруются по конкретным видам пород дерева, отличающихся своим удельным сопротивлением.

При прохождении электрического импульса, измеритель сравнивает заложенные в него показания по конкретному виду древесины, с полученным результатом, который отражается на дисплее.

Достоинствами устройств данного типа являются такие показатели, как:

простота использования;
высокая точность измерений;
относительно низкая стоимость.

Недостатки также присутствуют, к ним можно отнести следующие показатели, как то:

при проведении измерений повреждается поверхность проверяемого материала или изделия;
предел измерения не позволяет измерять влажность, когда её уровень ниже 4%.

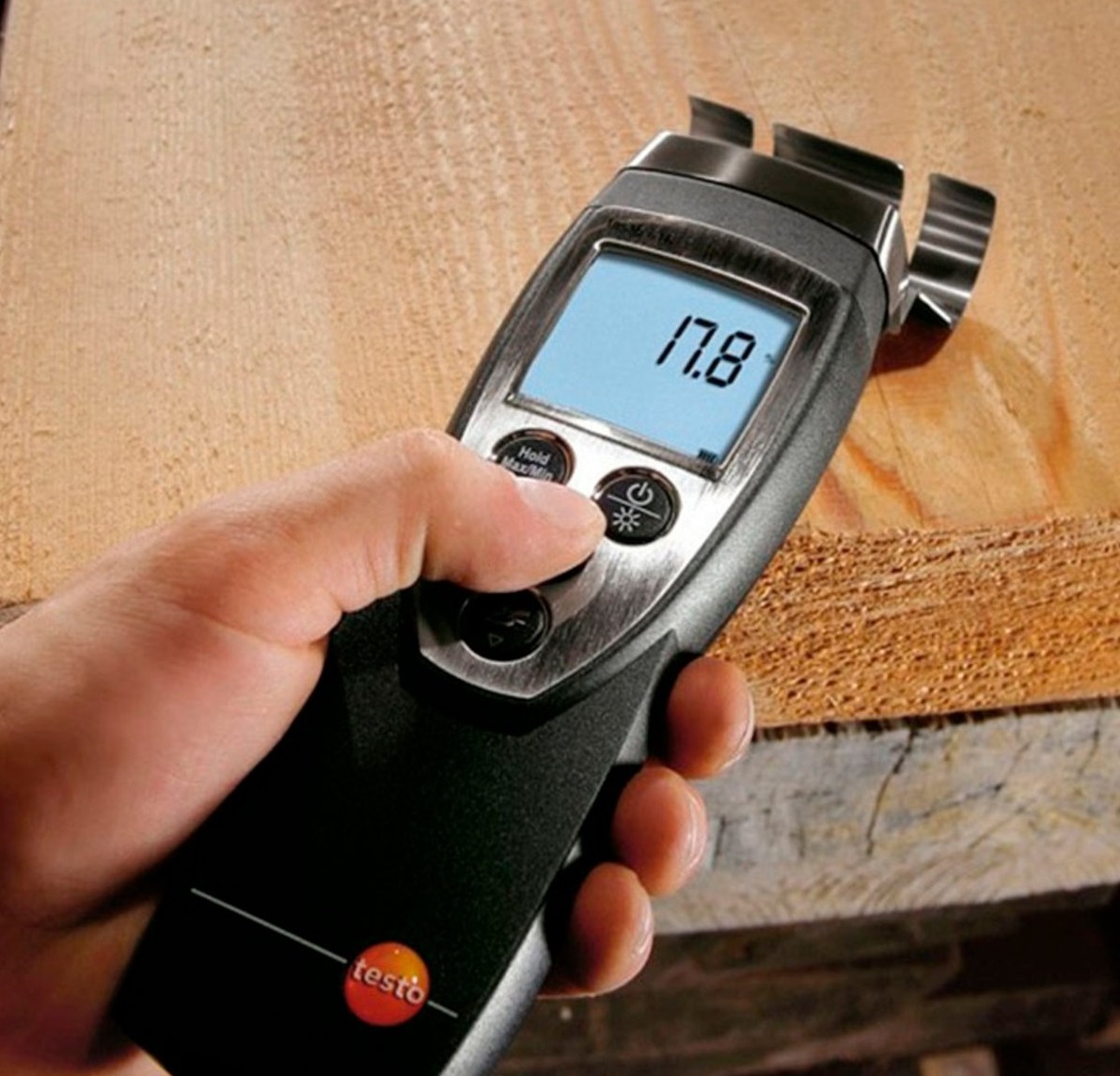

Прибор диэлькометрического типа, модель «Testo 616»

Бесконтактные влагомеры для древесины

Приборы, работающие на бесконтактном принципе, имеют в своей конструкции генератор радиочастот, они называются диэлькометрическими влагомерами.

При использовании приборов данного типа, необходимо приложить специальную контактную поверхность к объекту измерений или отвести её на определенное расстояние, что зависит от модели прибора и типа выполняемых измерений.

Достоинствами измерителей данного типа являются следующие показатели:

при проведении измерений не повреждается древесина;
низкий процент погрешности получаемых результатов;
наличие памяти облегчает использование при проведении измерений.

К недостаткам следует отнести высокую стоимость и невозможность выполнения ремонта своими силами.

Использование диэлькометрической модели при проверке влажности плитных материалов (ДСП)

Принцип работы влагомера

До изобретения данных устройств, влажность пиломатериалов вычисляли по Гост. Но это занимало довольно продолжительное время и требовало предельно точного соблюдения всех инструкций.

При помощи влагомера определить содержание влаги в дереве можно почти мгновенно. Принцип работы прибора базируется на проведении ряда измерений удельного электрического сопротивления древесины.

Неточность измерений объясняется следующими факторами:

Замеры проводятся локально. Влажность бревна на различных участках может отличаться. Для снижения погрешности измерения стараются проводить в нескольких точках.
Различные сорта древесины имеют разную плотность. Сегодня современные универсальные влагомеры оснащены опцией определения вида дерева.

Приборы контроля влажности применяются

в лабораторных условиях при испытании материалов;
непосредственно на объектах при проведении строительно-монтажных работ, установке окон, кровли, фасадов;
при оценке фактического состояния объекта во время обследования.

Для сохранения заданных свойств материалов также важно обеспечивать постоянное измерение влажности и температуры воздуха складских и производственных помещений. Приборы контроля влажности должны обеспечивать высокую точность измерения, быть портативными, простыми и надежными в эксплуатации

Приборы контроля влажности должны обеспечивать высокую точность измерения, быть портативными, простыми и надежными в эксплуатации.

Какой влагомер для древесины лучше купить для бытовых нужд

Самый главный параметр эффективности прибора – диапазон коэффициента влажности, который он может воспринимать. В идеале – от 0 до 100%, но такие приборы стоят дорого и относятся к профессиональному оборудованию. Для бытовых нужд такое и не требуется.

Если ваша цель – определение качества пиломатериалов, вполне достаточно спектра от 1 до 50 процентов

Второй важный показатель для решения вопроса какой влагомер древесины выбрать – его погрешность. Чем она меньше, тем лучше. Найдите показатель допустимой погрешности в техническом паспорте изделия. Если она в пределах 3% – смело берите.

И последний, не самый существенный фактор выбора – это наличие дополнительного функционала. Некоторые влагомеры дополнительно оснащены подсветкой, датчиком уровня заряда и способностью вести статистику измерений.

Если вы сомневаетесь, какой влагомер древесины лучше купить, профессиональный или бытовой – возьмите два бытовых с разным принципом измерений.

Выводя среднее арифметическое от их показаний, вы получите достоверный результат, а цена такой покупки будет в разы меньше

Описание и технические характеристики

Базовые градуировочные зависимости (с возможностью их корректировки) на
○ 16 пород древесины (ВИМС-2.11 и ВИМС-2.12).
Дополнительно к градуировочным зависимостям на древесину ВИМС-2.12 имеет градуировки на:
- бетон тяжелый (плотность 2600, 2400, 2000),
- легкий (плотность 1800,1600,1400,1200,1000),
- ячеистый (плотность 1000, 800, 600, 400),
- кирпич,
- сыпучие материалы (при комплектации зондовым датчиком): песок (М=1,2; 1,8; 2,8), граншлак и др.
Возможность задания в приборе 8 новых градуировочных зависимостей на материалы пользователя
Режимы измерений: традиционный режим единичных измерений с памятью результатов; режим сканирования объекта измерений с усреднением заданного количества результатов
Архивация 2000 результатов и условий измерений
Русский и английский язык меню и текстовых сообщений
USB разъем для работы с компьютером и заряда встроенного аккумулятора

Диапазоны измерения влажности, %:
– древесины	4…30 (60)*
– твёрдых строительных материалов	0,5…20 (45)*
– сыпучих материалов	1…25
Пределы абсолютной погрешности измерения влажности, %:
– древесины в диапазоне 4…12 / 12…30	±1,5 / ±3
– твёрдых строительных материалов в диапазоне 0,5…6 / 6…10 / 10…20	±0,5 / ±1,2 / ±2
– сыпучих материалов зондовым датчиком в диапазоне 1…12 / 12…25	±2 / ±3
Габаритные размеры, мм:
– электронного блока со встроенным датчиком	151x77x31
– зондового датчика с ручкой / измерительной части зонда	Ø25×265 / Ø6×140
Масса, кг:
– электронного блока со встроенным датчиком	0,2
– зондового преобразователя	0,12

* – в скобках указан предел диапазона показаний влажности

Сколько стоит купить бытовой влагомер для древесины: цена вопроса

Бытовые влагомеры можно купить в строительных магазинах и на многочисленных интернет-площадках. Вот несколько доступных приборов для измерения влажности:

Модель	Основные характеристики	Средняя стоимость по состоянию на сентябрь 2020 года, руб.
Влагомер CONDTROL Hydro-Test 3-14-022	Диапазон измерений – 6-44% Погрешность – 2% Измеряемые материалы – древесина, бетонная стяжка, кирпич, цементный и известковый раствор	1990
СЕМ DT-125H 480205	Диапазон измерений – 1-75% Погрешность – 0,5% Измеряемые материалы – древесина, стройматериалы	4300
Testo 606-2	Диапазон измерений – 0-55 % Погрешность – 1 % Измеряемые материалы – древесина, стройматериалы, встроенный измеритель влажности воздуха	12500
Benetech GM610	Диапазон измерений – 2-70% Погрешность – 1% Измеряемые материалы – древесина, бумага, картон, ДСП и ДВП	1590
Sanpometer MD918	Диапазон измерений – 4-80 % Погрешность – 1% Измеряемые материалы – древесина, бесконтактный	5890

Обзор популярных моделей

Как уже было написано выше, на отечественном рынке представлен достаточно широкий выбор моделей влагомеров российских и зарубежных производителей. В настоящем разделе статьи мы расскажем о некоторых их них.

«Condtrol Hydro Pro»

Внешний вид «Condtrol Hydro pro»

Данная модель является разработкой российской компании «Condtrol», её основные технические характеристики приведены в нижеследующей таблице:

Тип прибора	Предел измерений, %	Вес, грамм	Диапазон рабочих температур, °С	Погрешность измерений
Бесконтактный	2,0-65,0	200	+4,0 – +40,0	1,0

Стоимость модели по данным Яндекс.Маркет по состоянию на III квартал 2020 года составляет:

~~Condtrol Hydro Pro~~

«ЕМ4806»

Внешний вид «ЕМ4806»

Данная модель производиться компанией «STIHL» (Германия), её основные технические характеристики приведены в нижеследующей таблице:

Тип прибора	Предел измерений,%	Вес, грамм	Диапазон рабочих температур,°С	Погрешность измерений
Игольчатого типа	6,0-42,0	50	+0 – +40,0	2,0

Стоимость модели по состоянию на III квартал 2020 года составляет 1500 – 2000 рублей.

«GMH 3830»

Внешний вид «GMH 3830»

Модель выпускается компанией GREISINGER electronic GmbH (Германия), её основные технические характеристики приведены в нижеследующей таблице:

Тип прибора	Предел измерений, %	Вес, грамм	Диапазон рабочих температур,°С	Погрешность измерений
Электронный, универсальный	3,0-100,0	—	-25,0 – +50,0	0,2-2,0

Стоимость модели по данным Яндекс.Маркет по состоянию на III квартал 2020 года составляет:

~~GREISINGER GMH 3830~~

«СЕМ DT-125Н»

Внешний вид «СЕМ DT-125Н»

Влагомер произведен в Китае, его основные технические характеристики приведены в нижеследующей таблице:

Тип прибора	Предел измерений, %	Вес, грамм	Диапазон рабочих температур,˚С	Погрешность измерений
Электронный, универсальный	6,0-99,9	0,175	-35,0 – +85,0	—

Стоимость модели по данным Яндекс.Маркет по состоянию на III квартал 2020 года составляет:

~~СЕМ DT-125Н~~

Измерители влажности бетона и других материалов от НПП «Интерприбор»

Компания «Интерприбор» представляет самые востребованные влагомеры для различных областей применения:

ВИМС 2.1 – влагомер древесины, цена которого одна из наиболее доступных в России из внесённых в Государственный реестр средств измерений;
ВИМС 2.2 – измеритель влажности бетона, древесины, кирпича, песка и других твердых и сыпучих стройматериалов;
ТЕМП 3.2 – портативный измеритель влажности и температуры воздуха.

При покупке влагомера строительных материалов следует обращать внимание на его универсальность и возможность работы с широкой номенклатурой как твёрдых, так и сыпучих материалов, возможность ввода собственных градуировочных зависимостей. Подбирая термогигрометр – измеритель влажности воздуха под конкретные производственные задачи, обратите внимание на двухканальные версии прибора ТЕМП-3.21…22, которые могут использоваться не только как влагомер воздуха, но и для измерения температуры жидких, газообразных и сыпучих сред либо твердых поверхностей

Измерение температуры поверхности особенно полезно при определении точки росы. Сопоставляя эти значения (температуру поверхности окна и температуру точки росы) можно оценить вероятность возникновения в помещении эффекта «плачущих окон». В этом сможет помочь датчик температуры, входящий в комплектацию измерителя влажности воздуха. Купить этот прибор также можно укомплектовав его другим датчиком (например, температуры среды) – для этого достаточно предупредить менеджера при заказе

Подбирая термогигрометр – измеритель влажности воздуха под конкретные производственные задачи, обратите внимание на двухканальные версии прибора ТЕМП-3.21…22, которые могут использоваться не только как влагомер воздуха, но и для измерения температуры жидких, газообразных и сыпучих сред либо твердых поверхностей. Измерение температуры поверхности особенно полезно при определении точки росы

Сопоставляя эти значения (температуру поверхности окна и температуру точки росы) можно оценить вероятность возникновения в помещении эффекта «плачущих окон». В этом сможет помочь датчик температуры, входящий в комплектацию измерителя влажности воздуха. Купить этот прибор также можно укомплектовав его другим датчиком (например, температуры среды) – для этого достаточно предупредить менеджера при заказе.

Перед тем как купить измеритель температуры и влажности воздуха либо другое измерительное устройство рекомендуем ознакомиться с техническими характеристиками и описанием приборов, представленными на нашем сайте либо обратиться за консультацией к менеджеру.

В компании «Интерприбор» купить измеритель влажности и температуры очень просто. Наш менеджер-консультант поможет подобрать оптимальный для Ваших производственных нужд влагомер, уточнит условия поставки по регионам России, а также в Беларусь, Казахстан или Украину.
