Методическое пособие "трубчатые печи"

Особенности корпуса

Чтобы корпус в форме цилиндра способствовал высокому КПД, нужно соблюсти такие рекомендации:

Отношение высоты к внутреннему диаметру должно составлять от 3:1 до 5:1. При этом величина диаметра должна колебаться в рамках 30-80 см. Если твердотопливный котел будет иметь слишком малый внутренний диаметр, то воздух не сможет вступать в реакцию с горючим должным образом, поскольку будет быстро выводиться через дымоходную трубу. КПД сильно упадет. Когда же котел на дровах будет иметь очень большой диаметр, то центральная часть топлива будет сгорать быстро, а края медленно. Из-за этого по центру появится яма, в которую сядет распределитель воздуха, и сгорание дров остановится.
Стенка корпуса должна составлять 4-6 мм. Это правило касается тех случаев, когда изготавливаются твердотопливные котлы из конструкционной стали. Если же для производства будет использоваться жаростойкая сталь, то оптимальной ее толщиной является 2,5 мм.

Неправильная толщина стенки обернется такими последствиями:

если бытовые котлы на угле буду иметь слишком тонкую стенку, то через нее будет быстро проходить тепло. То есть через нее будет выделяться слишком много тепла. В итоге, отходящие газы после прохождения через щель между корпусом и распределителем воздуха станут холоднее 400 °С, и их сгорание будет неполным. Из-за этого стенки топочной камеры начнут покрываться плотным нагаром, а на стенках дымохода сформируется очень сильный конденсат ;
если твердотопливный котел будет иметь слишком толстые стенки, то сильно возрастет его тепловая инерция. Вода в рубашке начнет кипеть. Ситуацию не спасет даже перекрытие трубы, подающей воздух.

Согласно разным видео и чертежам, лучшими материалами для изготовления корпуса являются:

Газовый баллон промышленного назначения. Он имеет стенки с необходимой толщиной. В нем не нужно делать дно. Кроме этого, округлый верх способствует лучшему дожиганию дымовых газов. Твердотопливные котлы длительного горения из баллона имеют мощность, равную 12-15 кВт.
Труба с большим диаметром. В этом случае не нужно сгибать своими руками лист металла. Впрочем, согнуть металл толщиной 4-6 мм в домашних условиях практически невозможно.

Очень часто котел на дровах делают из трубы, диаметр которой равен 30 см, и высота которой составляет 90 см.

Каких видов могут быть самодельные печные теплообменники

Кроме, рассмотренных выше, конструкционных различий печных котлов, зависящих от выбранного материала для их изготовления, их конструкции могут отличаться и в зависимости от вида печи. для которой они собственно и предназначены. Такие печи могут быть отопительными или отопительно-варочными.

Конструкция теплообменника для отопительно-варочной печи отличается тем, что в верхней его части есть открытое пространство для доступа пламени к варочной плите. В регистрах же для отопительных печей верхняя часть, как правило, закрыта сплошным листом или рядами труб.

Форма и размеры печных котлов подбираются в соответствии с размерами и формой того места, где их предполагается установить (чаще всего это топливник печи), а также в зависимости от его необходимой тепловой мощности.

Конструкции котлов для отопительных печей с водяным контуром

Здесь мы рассмотрим три наиболее распространенные конструкции, выполненные отдельно из листового металла и труб, а также их комбинирования.

Теплообменник представляет собой сплошную П-образную конструкцию, сваренную из листового металла, предназначенную для расположения в топливнике отопительной печи. Теплообменной поверхностью являются его внутренние стенки.

Теплообменник из листового металла для отопительной печи

Печной котел из труб. Холодная вода из системы подается через «обратку» в нижнюю U-образную трубу основания теплообменника (диаметром 40-50 мм и с толщиной стенки 3-4 мм), постепенно нагреваясь, она по Г-образным вертикальным трубам (такого же сечения, как и U-образное основание или меньше) поднимается вверх и попадает в верхнюю трубу-коллектор, а из нее, уже нагретой, в систему отопления дома. Такой регистр является более эффективным, чем изготовленный из листовой стали, но и более сложным в изготовлении, так как придется делать множество стыков труб между собой и сваривать их.

Печной регистр для отопительной печи из труб

Боковые поверхности этого регистра изготавливаются из листового металла толщиной 3-5 мм и представляют собой сплошные панели толщиной 40-45 мм, а верхней части они соединены между собой рядом горизонтальных труб диаметром 40-50 мм.

Использование труб вместо сплошной поверхности (как в варианте 1) позволяет увеличить площадь соприкосновения с нагревающей средой, а использование листового металла для боковых панелей, упрощает процесс изготовления, что немаловажно если вы решите его сделать своими руками

Печной котел из листового металла и труб для отопительной печи

Печные котлы (регистры) для отопительно-варочных печей

Теплообменники для отопительно-варочных печей могут также быть изготовлены, как из листового железа, так и труб (круглых или профильных), а также при их комбинировании. Рассмотрим несколько вариантов.

Теплообменник для отопительно-варочной печи или кухонной плиты в виде двух сплошных боковых панелей из листового металла («книжка»), соединенных между собой.

Теплообменник для отопительно-варочной печи

Печной котел из труб круглого и прямоугольного сечения: круглые (диаметром 40-50х4 мм) расположены горизонтально и соединены в конструкцию с помощью прямоугольных 50-60х40х4 мм. Такая комбинация разных видов труб облегчает изготовление котла. Размеры а, б, в и г рассчитываются, в зависимости от размеров топливника и необходимой мощности регистра.

Теплообменник для отопительно-варочной печи из круглых и профильных труб

Теплообменный регистр только из круглых труб. Представляет собой два горизонтальных контура, соединенных вертикальными трубами. Холодная вода из системы подается в нижний контур, а нагретая с верхнего контура подается обратно в систему отопления.

Регистр для отопительно-варочной печи из труб

Материалы для теплообменников

Чаще всего теплообменник изготавливается, как трубная конструкция. Это и понятно, ведь труба уже в своем готовом виде имеет полость, по которой может двигаться вода или другая жидкость. А соответственно трубы, изготовленные из разных материалов, могут быть использованы в процессе изготовления теплообменника.

Пластиковые трубы, сюда же входит и металлопластик. Если их сравнивать со стальными трубами, то можно отметить, что их теплопроводность раз в двести ниже, по сравнению со сталью.
А вот медная труба имеет более высокую теплопроводность, чем стальная. И разница эта составляет в 7,5 раз.

Теперь представьте, сколько метров каждой трубы необходимо, чтобы они одинаково обеспечивали теплом проходящий по трубам теплоноситель. Навскидку получается так:

Металлопластиковой трубы нужно будет 4000 м.
Стальной – 25 м.
И медной всего лишь 3,5 м.

Вот теперь становится понятным, какой материал лучше, а который вообще не стоит использовать. Сразу же оговоримся, что эти сравниваемые показатели берутся для труб одного диаметра. Единственный момент, который смущает в этом соотношении, это стоимость труб. К примеру, 3,5 м медной трубы практически стоит столько же, сколько 25 м стальной. К тому же сталь прочнее и лучше выдерживает тепловые нагрузки. Зато медь пластичнее, что позволяет избегать сложных монтажных и сборочных процессов и придавать теплообменнику различную форму, к тому же без большого труда. То есть, эти небольшие отклонения все же приходится учитывать, выбирая материал для изготовления теплообменника своими руками.

Медные теплообменники

Печь с медным теплообменником, конечно, работает в несколько раз эффективнее. Показатель пластичности материала дает возможность минимизировать его размеры, к примеру, скручивая в спирали. Кстати, сам размер теплообменника никоим образом не влияет на работоспособность прибора, ведь в данной конструкции наиважнейшим показателем является площадь отбора тепла. А, значит, чем больше витков спирали будет в приборе, тем больше площадь соприкосновения.

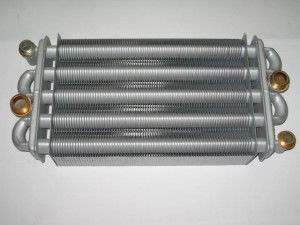

Изготовлен из меди

В настоящее время самодельный медный теплообменник может работать по-разному. Есть два пути нагреть теплоноситель:

Пропустить его по внутренним полостям, передавая тепловую энергию от внешнего источника. Так в основном работают все традиционные отопительные котлы и печи.
Пропустить теплоноситель по межтрубному пространству, а по внутренним полостям теплообменника пропустить энергоноситель, к примеру, насыщенный пар.

То есть, технология нагрева теплоносителя будет зависеть от того, какой источник тепла вами будет использован. Кстати, такие системы могут работать не только на нагрев, но и на охлаждение.

Стальной вариант

Стальные теплообменники для печи изготовить своими руками непросто. Для этого домашний мастер должен владеть навыками работы со сварочным аппаратом и другими слесарными инструментами (особенно болгаркой). Такое устройство требует основательного подхода. К примеру:

Для изготовления своими руками теплообменника требуется труба из жаропрочной стали с толщиною стенки не меньше 5 мм.
Проварить такую толщину и не оставить раковин или других дефектов может квалифицированный сварщик.
Необходимо подобрать конструкцию узла, чтобы она точно подходила к конструкции камеры сгорания котла. И не только по размерным показателям, но и по форме, и по точному и равномерному расположению деталей и частей. Здесь необходимы уже инженерные знания.
Необходимо разбираться в вопросах теплотехники. Небольшая ошибка может привести к тому, что теплообменник вроде бы находится в зоне отбора тепловой энергии, а ее оказывается недостаточно для обеспечения отопительной системы дома.

Создание буржуйки с водяным контуром своими руками

При монтаже такого вида отопительной системы можно как встроить водяной котел в буржуйку, так и создать саму печь с нуля. Поэтому условно процесс можно поделить на два этапа.

Рекомендуем также изучить статью: Водяное отопление от печи на нашем сайте!

Формирование печи-буржуйки

Перед началом работ составляются чертежи, включающие все размеры печи, и подготавливаются основные материалы для работы с металлом: сварочный аппарат, молоток, болгарка, а также плоскогубцы и спецодежда.

Составляя схему буржуйки с водяной рубашкой своими руками, важно учесть толщину элементов будущего агрегата. После того как была произведена раскройка металла, можно приступать к дальнейшим шагам:

После того как была произведена раскройка металла, можно приступать к дальнейшим шагам:

Соединить дно со стенами, исключая переднюю. Все элементы стоит приваривать под прямым углом.

Поддувальный проем должен быть до 3 см меньше в сравнении с самим поддувалом.

На передней стенке проделываются проемы для дверок. После этого ее можно установить к основной конструкции;
По бокам передней части добавляются навесы, ставятся дверцы;

Все дверцы лучше оснастить засовами

К верхней части печи приваривается дымоходная труба.По завершению работ необходимо проверить все части на наличие дефектов в швах. Если таковых не обнаружено, можно приступать к следующему этапу — добавлению водяного контура.

Добавление водяного контура в буржуйку

Основу подобного вида печи составляет теплообменник, который можно сконструировать из разных материалов, например, полых стальных труб или листов стали. Помимо теплообменника для создания буржуйки с водяным контуром понадобятся:

Корпус готовой печи.
Радиаторы.
Трубы.
Металлические листы.

Советуем прочитать про водяное отопление от печи на нашем сайте.

Монтаж системы производится так:

В верхней части основы буржуйки проделываются два отверстия для подачи и обратного возвращения воды.

Упростить ведение работ поможет составление чертежа будущей буржуйки с водяным контуром, создаваемой самостоятельно.

Из металла или из других подходящих неиспользуемых материалов формируется водяной бак, для него по сравнению с топкой и зольником должно быть выделено наибольшее пространство. В баке делаются отверстия для патрубков, затем он устанавливается за топкой. Пространство отделяется металлическим листом.
Далее производится монтаж трубной разводки. Он может быть одно-, двухтрубным и коллекторным.

Радиаторы рекомендуется ставить под окнами. Это увеличит теплопроводность буржуйки. Конструкция буржуйки с водяным контуром проверяется на отсутствие дыр, где вода может вытекать через контур.

К подающей линии ставится расширительный бак, который исключит подачу холодной воды. Его размер подбирается исходя из объема воды, который будет находиться во всей системе — бак стоит делать на 20% больше.

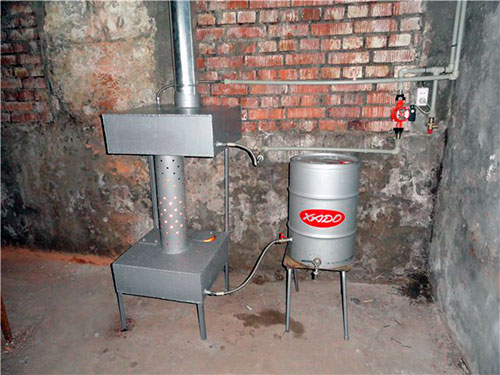

Пример буржуйки с расширительным баком

При правильном возведении вода будет нагреваться в теплообменнике, проходить по трубам к радиаторам, остывать и снова возвращаться в теплообменник.

Советуем подробнее прочитать про виды теплообменников в дополнение к данному материалу.

Готовую конструкцию можно красить или обкладывать кирпичом в зависимости от того, какой внешний вид для владельца будет предпочтительным.

Видео: проект буржуйки с водяным контуром

С помощью сконструированной своими руками буржуйки с водяной рубашкой можно значительно сэкономить на отоплении загородного дома. Такое сооружение может обеспечить необходимым количеством тепла любое помещение.

Как работает печка с водяным отоплением

Суть проблемы

Когда мы рассматриваем печное отопление, больше всего нареканий, наряду с небольшим КПД, вызывает характер распределения полученной от сжигания топлива энергии. Тепло передаётся воздуху через стенки корпуса, каналов и дымохода, а в отопительно-варочных моделях ещё и посредством металлических деталей (плиты, духовки). В любом случае в помещениях возле отопительного устройства температура самая высокая, а чем дальше от теплогенератора, тем холоднее становится.

Кирпичная печь с водяным контуром – это не миф

Большинство печей рассчитано на небольшие дома с простой планировкой и открытыми площадями. Они, как правило, не могут обеспечить полноценное отопление многоуровневого коттеджа, или здания с большим количеством отдельных комнат. Всё потому что в этих условиях нет свободного перетока воздушных масс, невозможно обеспечить активную конвекцию. Такой теплогенератор обогревает 2-3 смежные комнаты. И всё.

Сборка отопительно-варочного устройства с водяной рубашкой из листового металла

Водяной контур как решение

Идея заключается в том, что к обычной дровяной печи подключается водяное отопление. Теплоноситель нагревается в отопительном устройстве и циркулирует по замкнутым в контур трубам. Через радиаторы или регистры он отдаёт энергию в комнатах и возвращается в печь, чтобы через стенки теплообменника получить тепло и снова продолжить своё движение.

Так удаётся прогреть сразу весь дом, в том числе те помещения, которые значительно удалены от печи или изолированы. Главная печная изюминка остаётся: каменный массив продолжает аккумулировать тепловую энергию и некоторое время работать после окончания топки. Причём кирпичные стенки греют не хуже, то есть мы просто снимаем больше тепла, получаем дополнительные ватты.

Водяная рубашка

Как отмечают в видео, дровяной котел должен иметь хорошо отцентрированную водяную рубашку. Это означает, что в любом месте расстояние между ней и жаровым корпусом должно быть одинаковым. Достичь такого результата можно благодаря уголку. Его нужно приварить к корпусу, выгнув своими руками в форме круга. Конечно, система предусматривает два уголка: один внизу, другой вверху .

Особенности водяной рубашки бытового аппарата для отопительной системы частного загородного дома или дачи являются такими:

Внутреннее расстояние от корпуса до ее стенки должно составлять 4-6 см.
Толщина листового металла может составлять 2,5 мм. Если хочется сделать рубашку своими руками более правильно, то нужно учитывать, что на 1 мм должно приходиться на 1 бар эксплуатационного давления. Это при условии, если рубашка не выше 2 м.

Согласно видео рубашку можно сделать как из листового металла. так и попытаться найти подходящую трубу.

Выбираем материал

Змеевик традиционно изготавливается из трубы, протяженность и диаметр которой определяются желаемым уровнем теплоотдачи. Эффективность работы конструкции будет зависеть от теплопроводности используемого материала. Чаще всего используются трубы:

медные с коэффициентом теплопроводности 380;
стальные с коэффициентом теплопроводности 50;
металлопластиковые с коэффициентом теплопроводности 0,3.

Медный или металлопластиковый?

При одинаковом уровне теплоотдачи и равных поперечных размерах длина металлопластиковых труб будет в 11, а стальных в 7 раз больше, чем медных.

Именно поэтому для изготовления змеевика лучше всего использовать отожженную медную трубу .

Такой материал отличается достаточной пластичностью, а потому ему легко можно будет придать желаемую форму, например, путем гибки. К медной трубе легко подсоединяется резьбой фитинг.

Ищем подручные средства

Учитывая высокую стоимость материалов, будет уместно рассмотреть возможность использования уже отслуживших свое изделий, но еще не выработавших полностью ресурс. Это не только снизит затраты на изготовление теплообменника, но сократит время на выполнение монтажных работ. Как правило, предпочтение отдается:

любым радиаторам отопления, не имеющим течи;
полотенцесушителям;
радиаторам от автомобилей и другим похожим по конструкции изделиям;
проточным водонагревателям.

Значение отопительных щитков

Благодаря своим компактным размерам и отличной функциональности большой популярностью пользуются печи-шведки Жирнова и буржуйки. Существенный недостаток у них только один: маленькая рабочая поверхность, не позволяющая полноценно прогреть помещение.

Кроме того, печи обладают высокой рабочей температурой, чреватой возгоранием

Чтобы этого не произошло, важно правильно обустроить изолированный дымоход. Иногда минимальной ошибки при его строительстве достаточно для того, чтобы тепло уходило в трубу в огромных объемах, не успевая нагреть помещение

Как же решить подобную проблему?

Вариантов решения два: или смонтировать водяную отопительную систему с естественной или принудительной циркуляцией теплоносителя, требующую постоянного контроля, или возвести плиту с отопительным щитком. Именно он способен увеличить теплоемкость печки практически вдвое, что позволит регулярно экономить на сырье. Снижение теплопотерь в этом случае обусловлено прохождением продуктов сгорания через дымоход, сложенный из кирпича, обладающего высокой теплопроводностью.

Котлы шахтного типа

Как уже упоминалось особенностью таких котлов является наличие двух камер: большой вертикальной загрузочной камеры (шахты) и камеры с теплообменником. Топливо поджигается снизу в первой камере и пламя через отверстие попадает в другую, где и отдает свою энергию теплоносителю через теплообменник.

Такие котлы могут быть, как с обычным сжиганием топлива, так и с пиролизным. В первом случае весь необходимый воздух подается через нижнюю дверку, а продукты горения, пройдя через теплообменник, удаляются в дымовую трубу. Во втором случае к месту горения подается ограниченное количество первичного воздуха, где дрова сгорают с выделением пиролизного газа. Кроме того такие конструкции оборудуются дополнительной камерой дожига, куда подается вторичный воздух и осуществляется сжигание газа. В верхней части теплообменной камеры расположена задвижка, которая отрывается при розжиге и позволяющая дымовым газам напрямую выходить в дымовую трубу.

Чертеж-схема котла шахтного типа с камерой дожига

1 — заслонка подачи первичного воздуха; 2 — нижняя дверка для поджига и чистки; 3 — решетка; 4 — дрова; 5 — загрузочная дверка (может располагаться и сверху); 12 — труба с нагретой водой (подача); 13 — пусковая заслонка; 14 — заслонка дымовой трубы; 15 — теплообменник; 16 — подача вторичного воздуха; 17 — камера дожига; 18 — обратка; 19 — слив; 20 — чистка; 21 — заслонка; 22 — колосниковая решетка; 25 — зольник.

Схема котла шахтного типа с футеровкой внутренней поверхности камер сжигания и дожига

О чем следует помнить?

При естественной циркуляции теплоносителя располагать теплообменник над печью следует на расстоянии 1,5 – 2,5 м. Из-за постоянного изменения геометрических параметров, трубы к стене нельзя крепить достаточно плотно. Стоит обязательно предусмотреть небольшой зазор.

https://youtube.com/watch?v=d0idwQchW3s

Важно помнить, что если печь используется не только для обогрева дома, но и для нагрева воды, на теплообменник должно уходить максимум 10 % от общего количества выработанного тепла. При использовании для отопления конструкции с расширительным баком, объем последнего следует выбирать таким образом, чтобы находящаяся в нем вода смогла нагреться до требуемой температуры за два часа

Трубы для обратки должны иметь меньший диаметр, чем трубы для подачи теплоносителя. Материал, предназначенный для уплотнения резьбовых соединений, выбирается с достаточным уровнем жаростойкости.

Если дом не предназначен для постоянно проживания, а используется лишь время от времени, то от водяного отопления лучше отказаться. Желательно вместо воды заливать специальный антифриз, если планируется протапливание печи с теплообменником в холодное время года. Это позволит избежать разрыва труб. Помните, что добавление теплоносителя при полном нагреве печи недопустимо.

Приступаем к монтажу

Последовательность выполнения работ зависит от конструктивных особенностей теплообменника.

Установка прибора с регистром

При монтаже в старую печь придется разобрать часть кладки. Последовательность выполнения работ выглядит следующим образом:

Готовим фундамент для змеевика прямо в полости топки.
Устанавливаем змеевик.
Укладываем разобранный ряд кирпичей, оставляя места для входной и выходной части труб.
Подключаем теплообменник к системе отопления.

До начала эксплуатации резервуар стоит в обязательном порядке проверить на герметичность. Убедиться в отсутствии протечек можно путем заполнения его водой, желательно, под давлением.

Монтаж устройства с емкостью

Наилучший вариант для печи или камина. Изготавливается из металлического бака и двух медных трубок. Объем бака, как правило, составляет около 20 литров. При отсутствии готового изделия резервуар достаточного объема изготавливается своими руками путем сваривания листовой стали.

Для изготовления теплообменника следует использовать материал толще 2,5 мм. Сварку стоит производить таким образом, чтобы толщина формируемого шва была минимальной.

Резервуар необходимо установить на 1 метр выше уровня пола, но не дальше 3 метров от печи. В баке проделываются два отверстия: одно около дна, второе – в наивысшей точке с противоположной стороны. Эффективность теплоотдачи зависит от расположения магистралей.

Необходимо стремиться к тому, чтобы минимальное отклонение нижнего отвода в направлении пола составляло 2 градуса. Верхний должен быть подключен под углом 20 градусов в противоположном направлении.

Производится монтаж сливного крана в накопительный бак. Предусматривается еще один кран, предназначенный для слива всей системы, который устанавливается в самой нижней точке. После проверки герметичности система готова к эксплуатации. Эффективность такой печи с теплообменником можно будет по достоинству оценить в холодное время года.

Порядок ведения сборки

При выполнении работ за основу можно взять представленную нами схему котла длительного горения, где показаны все основные элементы и детали. Эту конструкцию можно упростить при желании, например, убрать дверку для очистки колосников и горизонтальные каналы, подающие воздух прямо в топку. Достаточно сделать один воздуховод, ведущий от вентилятора в зольную камеру.

Первый этап — заготовительные работы

Ориентируясь на чертежи, необходимо выполнить такие операции:

Сделать заготовки для сборки топливника и водяной рубашки. На лицевой панели вырезать проемы под установку дверец. Все торцы тщательно зачистить болгаркой.
Изготовить дверцы размерами 290 х 250 и 290 х 200 мм (2 шт.). Для этого по периметру заготовок под углом 90° приваривается полоса в 2 ряда, между ними вкладывается уплотнительный асбестовый шнур. Затем приварить покупные ручки и петли.
Сделать колосниковую решетку. К двум уголкам №2 и 5 привариваются остальные, они должны быть ориентированы в пространстве таким образом, чтобы торцы выглядели как латинское V. То есть, обеими полочками вверх.
Нарезать трубы на теплообменник, дымоход, ножки и воздушный канал. Изготовить ответную часть фланца вентилятора и приварить ее к торцу профильной трубы 60 х 40 мм.
Смастерить теплообменник, для чего трубы ДУ 50 торцами привариваются к 2 пластинам с отверстиями в 3 ряда.

Старайтесь постоянно отбивать шлак от сварных швов и проверять их качество, от этого зависит срок службы теплогенератора.

Второй этап — сборка камеры сгорания

Здесь важно четко выдержать угол 90° между стенками, поэтому порядок действий такой:

пользуясь угольником, собрать конструкцию из 2 боковых, лицевой и задней панели на прихватках;
проверив диагонали, проварить швы;
закрепить прихватками днище котла, чтобы зафиксировать конструкцию;
изнутри к боковым панелям приварить уголки №3,5, что послужат опорами для колосников;
уложить решетку на опоры и слегка прихватить, чтоб не выпадала;
обрамить проемы для дверец стальной полосой шириной 5 см;
установить и обварить свод топливника;
поставить на место теплообменник и закрепить посредством сварки;
сварить сзади теплообменника короб и приделать к нему патрубок дымохода.

Третий этап —монтаж водяной рубашки котла

Она окружает топливник со всех сторон, кроме нижней. Чтобы закрепить кожух рубашки, необходимо приварить снаружи к стенкам топки полосы, выступающие на 2 см, это и будет ее толщина. Затем к полосам крепятся листы обшивки и свариваются между собой, а также с обрамлением дверец.

В процессе монтажа котлового бака проверяйте сварные швы не только визуально, но и промазывайте проникающей жидкостью, например, керосином .

В местах, показанных на чертеже, просверлите отверстия и приварите подающий и обратный патрубки для теплоносителя. Когда водяная рубашка котла готова, можно поставить на место и закрепить дверцы.

Не помешает проверить герметичность конструкции водой или воздухом под давлением.

Четвертый этап — утепление и облицовка котла

Тонкий металл, окрашенный полимером, крепится саморезами к заранее приваренным закладным деталям с просверленными отверстиями. Просвет между облицовкой и котловой рубашкой – 3 см, туда вкладывается плитная базальтовая вата.

По окончании обшивки установите на места вентилятор и контроллер с датчиками, после чего можно приступать к пробной топке.
