Водосточная система docke premium

Монтаж систем для водостока

Прежде чем приступать к монтажу системы, необходимо:

• произвести расчет и приобрести нужное количество различных элементов;
• подготовить инструменты, требуемые в процессе установки.

Подготовительный этап

Итак, начальный этап – это расчет необходимых элементов системы. При расчете следует учитывать следующие параметры:

• высота строения;
• длина света (периметр крыши);
• количество внутренних и внешних углов;
• площадь ската;
• ширина карниза.

Произвести расчет можно самостоятельно или с помощью специальной программы, представленной на официальном сайте компании Деке.

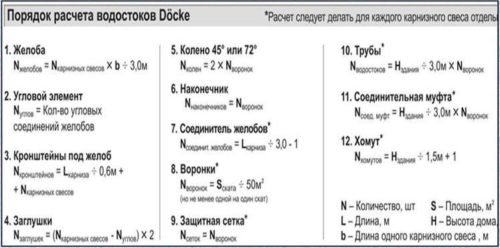

Правила проведения расчета водосточной системы

Если возникают проблемы с самостоятельным проведением расчета, то целесообразнее обратиться за помощью к профессионалам.

Для монтажа системы своими руками потребуется подготовить следующий список инструментов:

1. шуруповерт;
2. ножовка;
3. специальный инструмент для сгиба крепежных кронштейнов (полосогиб);
4. уровень строительный;
5. удлинитель для шуруповерта (отвертка);
6. рулетка, маркер, шнур;
7. стусло – шаблон для резки желобов под определенным углом.

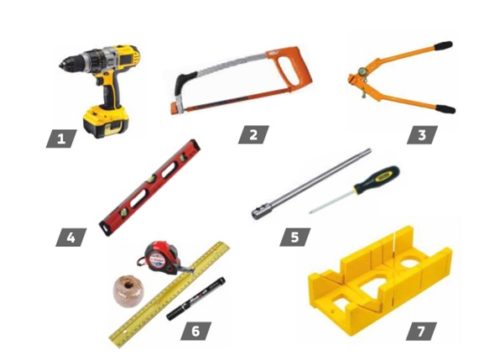

Перечень инструментов, необходимых для установки водосточной системы

Процесс установки

Монтаж системы водоотведения с крыши осуществляется в соответствии с прилагаемой инструкцией:

1. на первой стадии производится разметка мест расположения основных элементов системы и крепежных кронштейнов. Кронштейны для монтажа желоба должны располагаться на расстоянии не более 60 см друг от друга. При нанесении разметки следует учитывать уклон, необходимый для слива воды в трубы, который должен составлять не менее 3 см на 1 метр длины желоба;

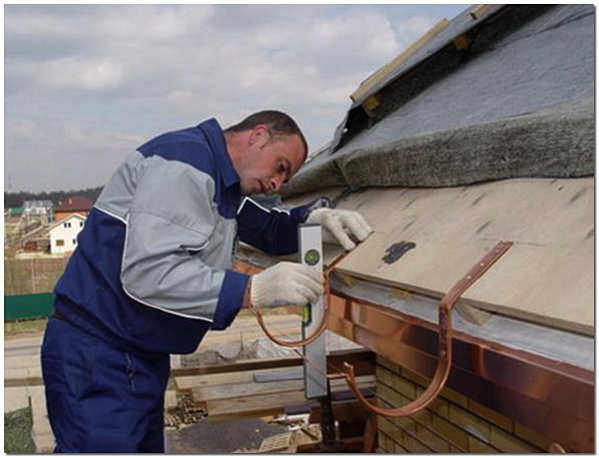

2. установка кронштейнов производится болтами (саморезами) после предварительной подготовки отверстий. Крепежные элементы для желобов могут быть закреплены:
   • на стропилах;
   • на крайней доске обрешетки крыши;
   • на ветровой доске;

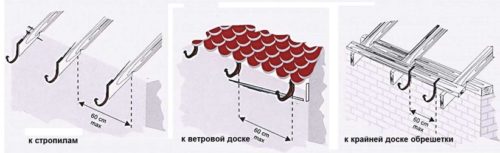

Места для установки кронштейнов для желобов

Между кронштейном и крепежным отверстием устанавливается специальная прокладочная шайба, позволяющая компенсировать тепловое расширение.

1. аналогичным образом в определенных ранее местах устанавливаются водосборные воронки. Если производится установка системы типа «Люкс», то воронки должны быть дополнительно зафиксированы соединительными элементами;

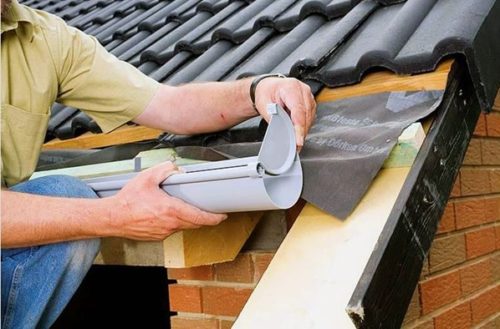

2. устанавливаются желоба. Каждый отдельный желоб должен быть зафиксирован соединителем. При сборке системы не требуется применения дополнительной герметизации, так как соединительные элементы имеют резиновые прокладки, не допускающие разгерметизации системы;

Элемент для сборки системы водосбора

1. производится дополнительная фиксация желобов и водосборных воронок кронштейнами, которые предварительно требуется согнуть по заданному радиусу;
2. на концах желобов устанавливаются заглушки;

Установка концевых элементов системы

1. производится крепление хомутов для фиксации водоотводной трубы;
2. воронки соединяются с трубами специальными коленами, имеющими угол 45º;

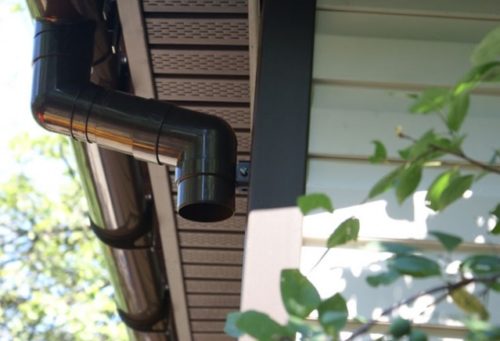

Переход от воронки к трубе

1. нижняя часть трубы вводится в дождеприемник, если он предусмотрен особенностями системы или дополняется угловым коленом, позволяющим увеличить расстояние от точки сброса воды до фундамента строения;

Нижнее колено водоотводящей трубы

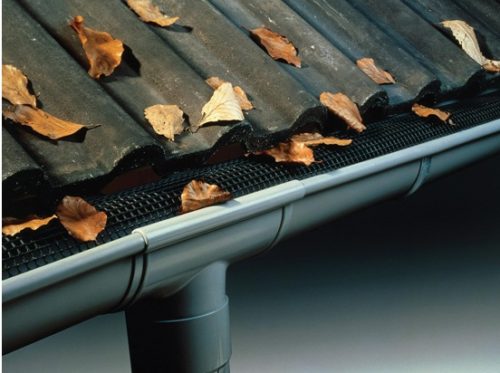

1. инструкция по установке рекомендует дополнительно установить на желоба защитные сетки и при необходимости (в условиях эксплуатации системы при низких температурах) греющий кабель.

Дополнительные сетки для защиты желобов от мусора

Подробная инструкция по сборке и монтажу водосточной системы Деке представлена на видео.

После сборки водосточной системы требуется провести испытания на герметичность и беспрепятственное прохождение воды по всем элементам конструкции.

Разнообразие и ассортимент доступной продукции ↑

Водостоки «Docke» выполнены на основе высококачественного поливинилхлоридного состава, стойкого к разного рода внешним воздействиям и обладающего длительным периодом продуктивного функционирования в независимости от климатических и эксплуатационных условий.

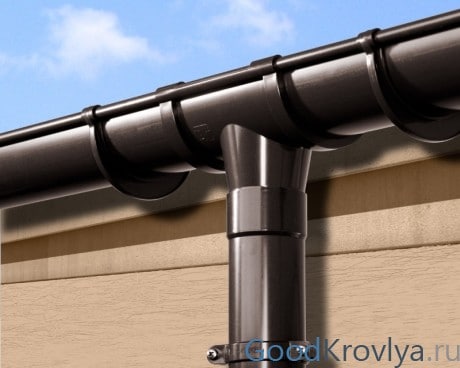

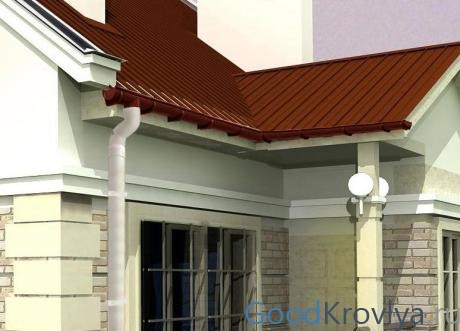

Надежная и простая конструкция стандартного водостока

Компания предлагает на выбор две вариации водостоков:

1. «Стандарт».
2. «Люкс».

Восток «Стандарт»

Первый вариант более всего подходит для малогабаритных строений и построек. Конструкция таких водостоков характеризуется тщательной реализаций даже наименее значимых деталей, гарантируя эффективный отвод осадков даже в наиболее сильные ливни и снегопады. Такой водосток «Деке» может монтироваться и на больших площадях, для чего предусмотрена дополнительная установка комплектующих, соединение которых выполняется посредством специальных переходников.

Для этой водосточной системы характерны размеры:

• длина желоба – 3 м;
• длина трубы – 3 м;
• сечение трубы – 0,085 м;
• сечение желоба – 0,12 м.

Система «Люкс»

Вариация «Люкс» отличается большим сечением трубы и используется в крупногабаритных постройках с усложненными условиями эксплуатирования. На ее основе возможно построение водосточных систем различных форматов и степеней сложности. Конструкция водостока обладает повышенной прочностью и отлично противостоит внешним воздействиям, прекрасно интегрируясь с уже имеющимися водостоками типа «Стандарт».

Что касается габаритов, то они такие:

• длина желоба – 3 м;
• длина трубы – 3 м;
• сечение трубы – 0,10 м;
• сечение желоба – 0,14 м.

Радует и то разнообразие цветовых решений, которые водосточные системы «Деке» способны предложить потребителю. В серии «Люкс» доступно два оттенка – «Пломбир» и «Шоколад», в то время как «Стандарт» предлагает сразу три цвета – «Гранат», «Пломбир» и «Шоколад».

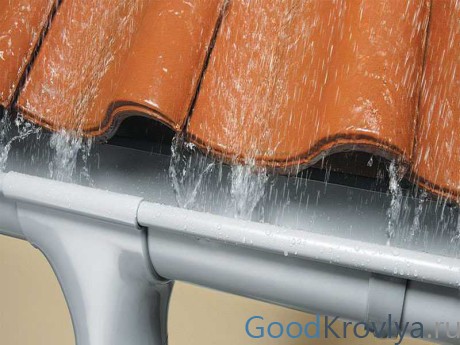

Больший диаметр для лучшей защиты в люксовом исполнении

Стоит заметить, что в отличие от металлических аналогов, ПВХ-водостоки от «Docke» способны сохранять изначальный внешний вид на протяжении длительного периода без образования на поверхности коррозионных проявлений и потеков ржавчины.

Преимущества водосточных систем Döcke LUX:

• устойчивость к выцветанию — все элементы сохраняют исходный цвет даже после многих лет эксплуатации;
• универсальность — комплектующие могут использоваться совместно с трубами серии Standart;
• долговечность и европейский уровень качества. Система сертифицирована, подтвержденный срок ее эксплуатации составляет 50 лет;
• простой монтаж — выполняется без специального инструмента и использования клея;
• эстетика. Внешний вид водостоков является стильным и респектабельным, цвет и дизайн можно подобрать под конкретное архитектурное решение;
• прочность. Конструкция усилена, с легкостью выдерживает снеговую нагрузку;
• кронштейн желоба снабжен регулируемым удлинителем;
• желоба и трубы имеют увеличенный диаметр (141/100 мм), что обеспечивает увеличенную пропускную способность без применения дополнительных труб и воронок.

Водосточные системы Деке Люкс могут использоваться для создания водослива любой конфигурации и пропускной способности. Решения Docke подходят как для жилых, так и для коммерческих строений. Благодаря высокой механической прочности, а также увеличенной пропускной способности Docke LUX отлично справляется с отводом даже больших объемов воды. В состав ПВХ-сырья входят добавки и красители, помогающие сохранять исходный цвет и глянец изделий на многие годы.

Подтвержденное качество

В производстве всех компонентов водосточных систем Деке использует максимально качественное сырье. В сочетании с передовыми технологиями и тщательным контролем на производстве это обеспечивает стабильно высокие характеристики продукции. На водостоки Docke LUX действует письменная гарантия производителя сроком в 25 лет.

Впечатляющая универсальность

На основе комплектующих Docke LUX может быть создана водосточная система для жилого дома, хозяйственных построек, павильонов и беседок. Серия Деке Люкс также может использоваться для коммерческих строений: кафе, магазинов и т.п. Даже при большой площади кровли система эффективно отводит воду. При этом она имеет строгий, сдержанный дизайн и становится настоящим украшением фасада. Компоненты серии могут использоваться совместно с системами класса Standart — это дополнительно расширяет возможности по созданию эффективных и надежных водосточных систем.

Удобный и простой монтаж

Водосточные системы Docke разрабатываются таким образом, чтобы обеспечить их максимально простую установку. Продукция сопровождается детальными монтажными инструкциями. Установка не требует использования специальных инструментов. Продуманная конструкция в сочетании с отличной стыкуемостью элементов максимально упрощают монтаж. Деке идеальна в случае, если по проекту не предусмотрено большого количества водосточных труб. За счет увеличенной пропускной способности эта система позволяет сокращать протяженность водостока без потерь в эффективности.

Долговечность внешнего вида

В компании “Евромет” комплектующие представлены в нескольких цветовых решениях. Цветовая палитра подбирается таким образом, чтобы обеспечить идеальное сочетание водостока с цветовым решением фасада. Существует возможность подбора водостока «в тон» с фасадом, чтобы «спрятать» его, не акцентировать на нем внимания. Также цвет может быть контрастным — это подчеркнет контуры дома. Цвет всех элементов сохраняется надолго и не выгорает благодаря применению специальных добавок при производстве.

Доступная стоимость

Водостоки Docke LUX разрабатываются в Германии. Их производство осуществляется в России из европейских материалов. Такая организация работы позволяет сокращать транспортные издержки, а также объемы пошлинных выплат. Эта экономия становится вашей выгодой — компания “Евромет” предлагает доступные цены, не в ущерб качеству продукции.

Отличная репутация

В производстве используется только проверенное сырье и качественные красители. Современная производственная база работает с использованием новейших технологий. Благодаря всему этому водосточные системы Деке получают отличные характеристики, что подтверждено целым рядом наград. Компания, в частности, отмечена такими премиями, как European Standart, «Народная марка», «Бренд года» и «Компания года».

Сертификаты на водосточные системы Деке

• Каталог материалов
• Элементы водостоков

Главная → Водосточные системы → Docke Lux

История становления и развития компании ↑

Водостоки для частного и промышленного строительства

Компания «Деке Экстружн» – один из крупнейших изготовителей поливинилхлоридных водостоков и винилового сайдинга по всей территории РФ. Выпуск продукции проходит под одноименной торговой маркой Docke в соответствии с выданной лицензией и сопровождается постоянным мониторингом качества – в компании заботятся о своей репутации, радуя потребителя по-настоящему добротным продуктом.

Покорение российского рынка началось в 2005 году, а уже сегодня компания занимает лидирующие позиции в своей нише, предлагая материалы с оптимальным сочетанием истинно немецкого качества и демократичностью отечественной ценовой политики. Выпуск ПВХ-водостоков налажен с 2009 года, производство протекает на новейшем оборудовании с привлечением новаторских технологических решений и разработок.

Современные цветовые решения

Водостоки «Деке» изготавливаются в соответствии со всеми действующими ныне нормами и стандартами, имеют полный спектр требуемых заключений и сертификатов и абсолютно безвредны для потребителя. Радует и обширный ассортимент цветовых решений, что избавляет от проблем с выбором оптимального варианта для любого строения.

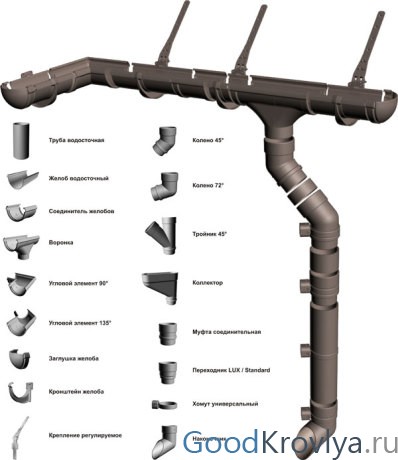

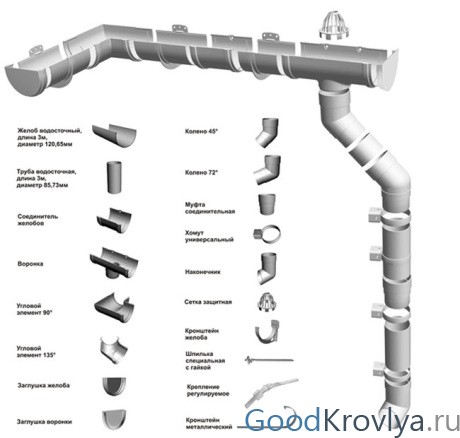

Основные элементы

Водосток собирается по принципу конструктора. Большое количество вспомогательных элементов позволяет изменять направление, соединять сливные трубы, крепить водосток в необходимых местах.

Система «стандарт» состоит из 16 деталей. Рассмотрим каждую деталь подробнее.

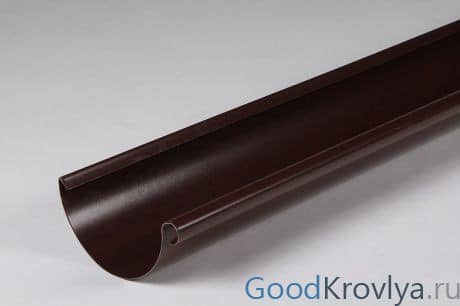

Желоб

Выпускается в двух вариантах длины, 3 и 4 метра. Диаметр 125 мм. Особенностью конструкции является наличие продольных ребер жесткости, которые дополнительно защищает от налипания листвы, т.к. ускоряют скорость потока сливных вод.

На края желоба имеются закругления. Их назначение, это придание конструкции дополнительной жесткости и прочности при соединении деталей. И последнее, чем желоб Альта Профиль отличается от конкурентов, высота внутреннего края.

Если посмотреть на желоб в разрезе, то невооруженным глазом видно, что внутренняя сторона выше на 3 мм. Это необходимо для того, чтобы в случае засора и наполнения желоба, вода перетекала через наружный край водостока и не попадала на стену дома.

Воронка

Элемент предназначен для сбора потока вод из желобов и направления в сливную трубу. Имеет прорезиненные уплотнения, которые надежно защищают узел от протечки. На внешней стороне детали имеются ребра, которые немного украшают элемент.

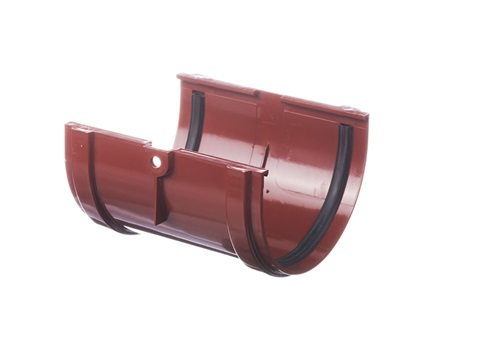

Муфта желоба водостока

Муфта – соединительный элемент, который необходим для сбора желобов в систему. Длина детали 200 мм. Как и предыдущий элемент, имеет уплотнение для герметизации места соединения. На внутренней стороне детали имеются поперечные ребра жесткости.

Угол желоба

Прямой угол желоба, как и предыдущие элементы, имеет уплотнения и посадочные места для желоба с ограничителями. Особенность детали в том, что она универсальная. Её можно использовать как для внутренних, так и для наружных углов.

Универсальность достигается за счет закруглений в месте креплений желобов, благодаря которым с каждой стороны угла можно устанавливать желоб, как внутренней стороной, так и наружной.

Также, у производителя имеются регулируемые углы. Диапазон регулировок от 1250-1450. При помощи элемента можно легко задать направление угла для крыш нестандартной формы.

Элементы крепления

Детали крепления водостока «стандарт», это кронштейны и хомуты для крепления сливных труб. Выпускаются в двух вариантах, металлические и пластиковые.

Пластиковые кронштейны используют если необходимо закрепить сливную конструкцию на ветровой доске, металлические для крепления на стропила или обрешетку под кровлю.

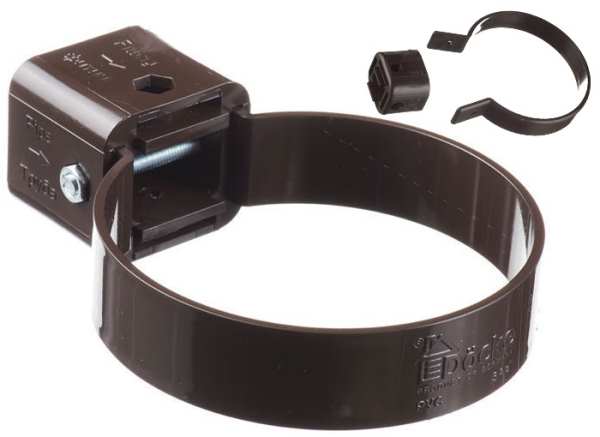

Хомут сливной трубы предназначен для надежной фиксации слива к углу дома. Может изготавливаться из металла или пластика. Разборный, поэтому его удобно устанавливать. Последний элемент системы, это защитная сетка сливной воронки. Защищает сливную трубу от засоров.

Остальные элементы

Далее, перечислим остальные элементы системы, вкратце оговорим их особенности:

• универсальная заглушка желоба, имеет уплотнение, предназначена для закрытия тупиковых торцов желоба;
• труба водосточная — обычная пвх, диаметр 95 мм, выпускается в двух вариантах, 3 и 4 метра;
• муфта трубы – соединительный элемент сливных труб, длина 114 мм;

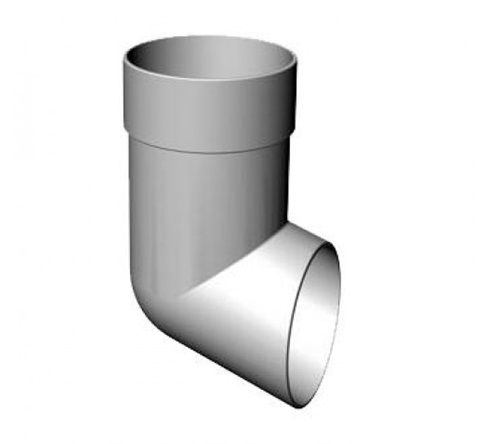

• колено трубы 65/67 мм, для изменения направления слива;
• слив, устанавливается в нижней части сливной трубы;

Нужен ли особый уход?

Каких-либо специфических действий по обслуживанию водосток Döcke не требует. Время от времени рекомендуется осматривать всю систему, вычищать крупный мусор – скопления листьев, ветки, грязь. Если становится очевидно, что плохо работает водосточная труба, её рекомендуется промыть. Лучший способ – подвести шланг к воронке и дать сильную струю воды.

Во время профилактических и прочих работ категорически нельзя прислонять к жёлобу приставную лестницу – это создаёт опасную перегрузку конструкции!

Водостоки дёке, монтаж которых произведён по всем правилам, обязательно прослужат долго, не требуя ремонта и корректировки.

Установка

Для того чтобы пользователи могли установить систему самостоятельно, к ней прилагается инструкция по монтажу. Монтаж водосточной системы прежде всего, должен обеспечить следующие характеристики и параметры готовой конструкции:

• Неподверженность деформациям при повышенной нагрузке от осадков;
• Уклон лотка не менее 2%;
• Правильное положение лотка под краем кровельного свеса;
• Герметичность;
• Компенсацию температурных удлинений.

Меры по обеспечению жёсткости системы

Для того чтобы в системе не возникали вертикальные деформации, применяются следующие меры:

• С двух сторон от воронки на расстоянии не более 15 см ставятся дополнительные кронштейны;
• По 1 дополнительному кронштейну ставится под соединительный элемент, расстояние между кронштейнами строго до 0,6 м;
• От торца углового элемента лотка до ближайшего кронштейна должно быть не более 15 см;
• Не больше 25 см от заглушки до ближайшего кронштейна.

Обеспечение уклона

Предусмотрено три варианта крепления лотков:

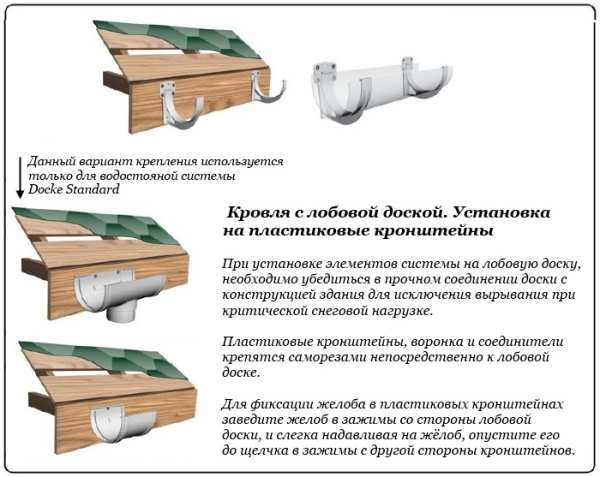

1. Если крепление производится на лобовую доску с помощью пластиковых кронштейнов, то первыми прикрепляются воронка и самый удаленный от неё кронштейн. При этом воронка крепится ниже его для создания уклона от 2% до 3%. Натягивается шнурок, по которому крепятся все промежуточные кронштейны.
2. Если лобовой доски нет, а обрешётка имеет небольшой шаг, то лотки опирают на металлические кронштейны, крепящиеся на стропила. Держатели кронштейнов изгибают в местах, согласно выбранному уклону (см. рисунок ниже).

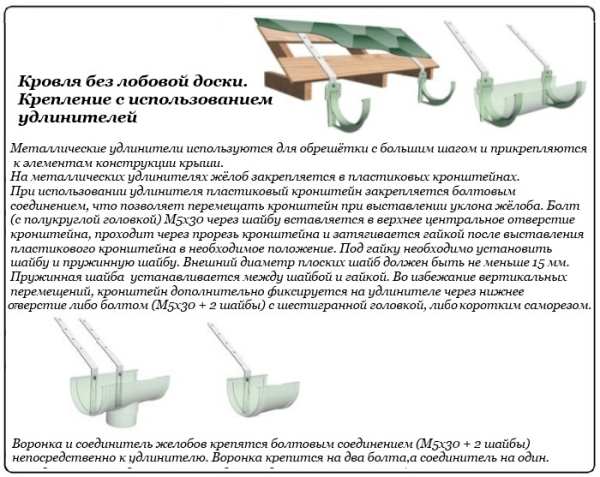

3. Для обрешётки с большим шагом применяются пластиковые кронштейны с удлинителем. Уклон организуется за счёт положения точки его крепления на удлинителе.

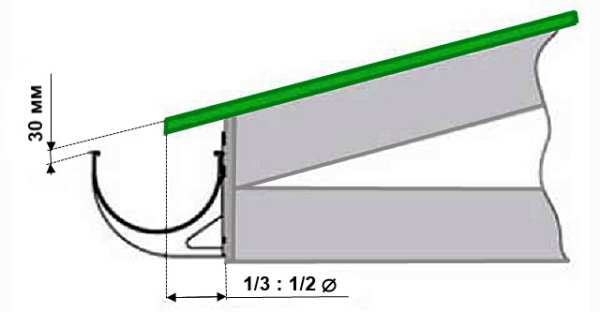

Правильным будет такое положение лотка под свесом кровли, при котором последний нависает над лотком на расстоянии от 1/3 до 1/2 диаметра лотка. Нужно обеспечить вертикальный зазор 3 см от линии плоскости кровли до внешнего края бортика лотка.

Герметичность достигается обеспечением чистоты мест соединения и правильности установки резиновых прокладок. Для компенсации удлинения от воздействия повышенной температуры достаточно правильно смонтировать сопрягаемые элементы. На соединителях имеются линии, подписанные: «Вставить до сих пор». Концы лотков нужно завести в соединители до этих линий.

Особенности крепления

Как уже сообщалось, крепление водослива может осуществляться:

• На лобовую доску используются (пластиковые кронштейны);

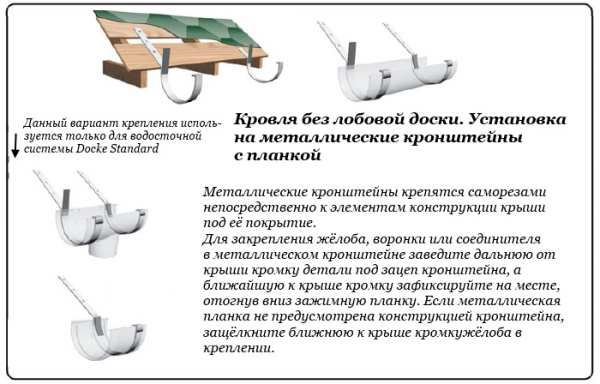

• На крыши без неё (на металлические кронштейны с удлинителями или без них).

В первом случае пластиковые крепежные элементы, соединители, воронки крепятся к доске саморезами. Во втором случае используются металлические крепления так, как указано в инструкции.

Для прикрепления труб водостока и фиксации его элементов между собой разработчики Docke предлагают использовать универсальный хомут. Он может работать в режиме «проскальзывания», оставляя трубам возможность удлиняться при температурном расширении (на хомуте сбоку должна быть надпись «труба»). Режим «фитинг» (такая надпись должна быть сбоку) используется для жёсткой фиксации. Трубы крепятся к стене саморезом М6. Кольцо хомута вставляется в пазы дужками до упора.

Последовательность сборки

Монтаж водосточной системы начинает установка водосборной части (горизонтальная). Первыми крепятся воронка и самый дальний от неё хомут. Их высотное расположение задаёт уклон лотков.

Выставляются все промежуточные крепёжные детали (держатели кронштейнов, соединительные элементы); монтируются лотки начиная от воронки, к дальнему краю; на торцы крайних лотков и воронок ставятся заглушки; в сливное отверстие воронки ставят сеточку.

Установку водостоков (вертикальной части системы) начинают также от воронок. Монтируют последовательно: фигурную часть, составленную из колен и отрезка трубы, затем устанавливают водосточную трубу и крепят её к стене, последним устанавливается наконечник, направляемый в сторону дождеприёмника или ёмкости для дождевой воды.

Монтаж водостоков завершают испытания проливкой. На крышу, подальше от воронки выливают воду. Если система не дала протечек, а вода вся прошла положенным маршрутом, система установлена правильно.

Монтаж

Проект готов, необходимые элементы закуплены. Остаётся лишь смонтировать водосточную систему и проверить её в действии. Водосток ПВХ, при всей лёгкости деталей, едва ли получится собрать в одиночку. Но двум мастерам это уже по силам.

Инструменты

Набор достаточно простой:

• уровень (длиной один метр или более);
• рулетка;
• шнур;
• болгарка;
• ножовка;
• дрель (плюс свёрла в наборе);
• отвёртка и шуруповёрт;
• стусло.

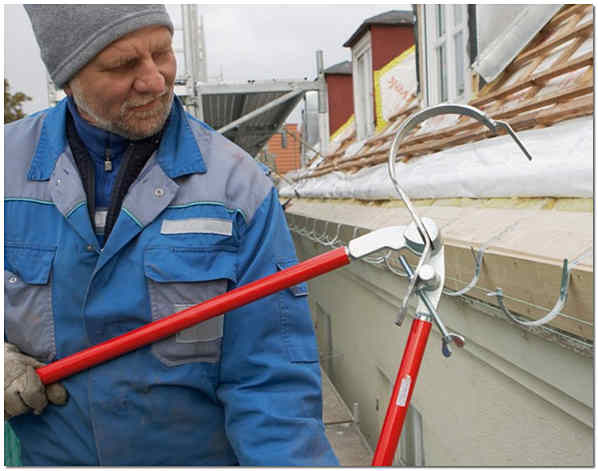

Есть ещё один инструмент, заслуживающий особого упоминания. Это кронштейногиб (он же бигеайзен, крюко- или полосогиб). Теоретически монтаж водостоков docke можно провести и без него (вещь не самая дешёвая). Однако при наличии такого инструмента монтажные работы значительно облегчаются, повышается точность и скорость работы с металлическими крепёжными элементами.

Если предстоит монтировать систему отвода сточной или талой воды на сложной кровле (или с большой площадью), кронштейногибом лучше всё-таки обзавестись.

Элементы водостока Docke – это своеобразный конструктор, все детали оптимально подходят друг к другу или специальным соединителям. Герметичность полностью обеспечивается уплотнителями. Нет никакой необходимости как-то усиливать плотность соединений при помощи клея или герметика. Это даже вредно, поскольку не предусмотрено производителем.

Работа

Начальный этап – это разметка при помощи уровня и рулетки. По окончании предварительной разметки по линии будущего закрепления кронштейнов должен быть натянут шнур. Далее устанавливают сами держатели

Важно соблюдать требования по количеству кронштейнов, устанавливаемых в месте расположения воронок, соединителей, угловых деталей. Затем укладывают и соединяют желоба, поворотные и угловые элементы

Следующий этап – разметка стен в местах вертикального водостока. На хомутах, фиксирующих водосточные трубы, как и на кронштейнах, не рекомендуется экономить. После этого монтируют сами вертикальные трубы. Завершаются работы установкой торцевых заглушек и защитных сеток, наконечников водосточных труб.

Тонкости

Никакая инструкция по монтажу водостока деке не поможет собрать систему правильно, если забыть о некоторых тонкостях. Одна из них – это формирование уклона желобов в сторону водосборных воронок. Рекомендуемый уровень – три миллиметра на погонный метр жёлоба. При меньшем уклоне практически невозможно избежать застоя стоков. В холодных регионах это явление может обернуться выходом из строя всей водосточной системы.

Избыточный уклон способен создать перегруз водосточных труб!

Самый наглядный пример – переливы через края воронок.

Ещё один важный нюанс – это крепление желоба с учётом расположения кровельного свеса. Его край не должен закрывать жёлоб более чем наполовину (в идеале – немного меньше). В противном случае во время ливней вода будет перехлёстывать через жёлоб, а не стекать туда.

Преимущества водостоков Döcke из пластика

Сразу же отметим весьма красноречивый факт: письменная гарантия от производителя – 25 лет. Это – результат многоуровневого контроля в процессе производства.

• • Легкость монтажа. Это, пожалуй, одно из основных достоинств этих систем. Можно сказать, что она практически доведена до совершенства – настолько продумана ее конструкция. Бесклеевое соединение деталей с использованием резиновых уплотнителей обеспечивает его полную герметичность. Что может быть проще, чем установка пластиковых водостоков? Вставляешь одну за другой элементы конструкции друг в друга и защелкиваешь. К тому же каждое из соединений становится компенсатором, который воспринимает температурную деформацию..
  • Универсальность. Поскольку конструкция желоба симметричная, она позволяет взаимозаменять заглушки на концах и углах желоба. Трубы и фитинги крепят при помощи единого универсального хомута, который обеспечивает, с одной стороны, свободное крепление труб, а с другой – плотно фиксирует фитинги. Кронштейн для желоба – очень удобный. Его можно закреплять сразу к ветровой доске и с тем же успехом использовать для этого металлические удлинители.
  • Легкий вес. В сравнении с металлическими водостоки пластиковые Döcke – более универсальные. Вес 1 п. м пластиковой трубы составляет только 0,69 кг. Это настолько малая величина, что нагрузку от нее при проектировании здания не учитывают. Это дает возможность эффективно использовать подобные системы и реконструируемых зданиях.
  • Им не страшны экстрестремальные климатические условия. Водостоки компании Döcke выдерживают температурные перепады в пределах от -50°С – + 50°С. Использование в производстве инновационных материалов делает их устойчивыми к коррозии, воздействию содержащихся в составе осадков агрессивных веществ, скажем, кислот и солей. Из-за слабой агдезии поверхности со льдом намерзшая в желобах и водосточных трубах ледяная корка легко отслаивается.
  • Устойчивость к выцветанию. Еще одним условием качества водостока является стойкость его цвета к солнечным лучам. Верхний слой у элементов водостока Döcke выполнен по уникальной рецептуре, которая не дает им выцвести на протяжении всего срока службы.
  • Технология Clear Tube. Налипшая с внутренней части элементов водостока листва может создать немало неприятностей при замерзании осенью и оттаивании весной. Она может даже полностью забить систему и придется восстанавливать ее работоспособность. Этих проблем максимально лишены системы водостока Döcke, благодаря «ноу-хау» компании – специальной технологии Clear Tube, которая не дает листве налипать на внутреннюю поверхность системы. Основную «защитную» роль играют дополнительные продольные ребра, предусмотренные внутри желобов, а также фитингов.
