Врезка в бытовой водопровод внутри дома

С помощью врезки мы можем обустроить ответвление от основной линии домашнего водопровода, с помощью которого можно подключить дополнительный источник потребления или систему полива.

Если водопровод запитан от колодца, то врезку в трубу можно обустроить где угодно. При магистральном водоснабжении врезку можно установить только за счетчиком учета потребления воды.

При этом технология обустройства «внутренней» врезки несколько отличается от вышеописанного способа. Ведь напор во внутренней сети можно отключить в любой момент, попросту перекрыв центральный запорный вентиль. Поэтому для врезки в данном случае нужен обычный тройник, а сама работа реализуется следующим способом:

Вы перекрываете центральный вентиль и сливаете воду из труб, открыв самый «нижний» кран.
Далее вы разделяете трубопровод в нужном месте, используя для этих целей труборез или болгарку. При этом под место среза нужно поставить лоток: ведь некоторая порция воды останется в трубах. Кроме того, на этом же этапе нужно вырезать из тела трубопровода участок, габариты которого совпадают с длиной тройника.
Следующий шаг – монтаж самого тройника. В пластиковый трубопровод тройник врезают как обычную электромонтажную муфту, спаивая стыки сварочным аппаратом. А вот паяльник для гладких муфт в этом случае применять не рекомендуется, из-за возможных затруднений с монтажом зафиксированной трубы на нагревательный калибр. Впрочем, возможна и альтернатива – монтаж тройника на цанговые зажимы или пресс-муфты. В стальные трубы тройник врезают с помощью резьбовой пары, нарезая сгон на теле трубы водопровода плашкой. Сварочные работы в этом случае не рекомендованы, из-за возможных затруднений с формированием кольцевого шва.
В финале вы монтируете в отвод тройника запорный вентиль, с помощью которого можно перекрыть новую ветвь водопровода. После этого можно открыть центральный вентиль и пользоваться системой водоснабжения.

Монтаж новой линии проводят при работающем водопроводе. Ведь отвод тройника перекрыт отдельным запорным вентилем.

Как производится врезка?

Современные коммуникации строят из труб разного типа. Для этого используют металлопластик, чугун, сталь, синтетические, полимерные и композитные материалы. Существует несколько методов подсоединения к трубам водоснабжения, но все обусловлено материалом трубы, инструментом и диаметром требуемого отверстия. Если с отключением подачи воды есть затруднения, то предполагается подсоединение посредством хомутов, облегчающих врезку в существующий водопровод.

Есть и другие условия, когда нужны специализированные устройства или хомуты, например, для получения отверстия в чугунной трубе. Врезку труб и разветвление внутренней сети водоснабжения делают со сваркой или без нее. Работа по врезке в полиэтиленовую трубу водопровода не предполагает применения сварки. При любом способе нельзя игнорировать основное правило – соответствие диаметров труб и фрез для производства работ. Для получения бокового отверстия необходимо сверло того же диаметра, что и сечение присоединяемого трубопровода. «Дочерняя» труба должна быть меньшего диаметра, чем «материнская» (куда ведется подсоединение).

Сварка невозможна тогда, когда не перекрыта вода в основных коммуникациях. К ветке трубопровода, где вода должна быть уже слита, необходимо приварить тройник, патрубок с резьбой или муфту, на которую должен насаживаться кран. Чтобы было понятно, вкратце круг задач выглядит примерно так:

отключают воду;
трубопровод разрезают;
вставляют муфту или тройник;
подсоединяют трубу к новому ответвлению.

На металлические трубы подсоединение сверлильной аппаратуры производится через приваренный патрубок (не на хомут)

Важно сделать качественную сварку, без дефектов, и если они выявлены, то швы повторно доваривают. Врезка в трубу ПНД выполняется посредством адаптера после отключения воды

Коронка требуемого формата надевается на инструмент для сверления – адаптер, который крепится на болты.

Если есть возможность отключения подачи воды, то трубу сначала разрезают, затем в разрез вставляют тройник или муфту

Есть причины, по которым невозможно перекрыть трубопровод. Большинство водных магистралей старого образца, вентили «прикипели», то есть покрылись ржавчиной или забиты кальциевым осадком. Не на всех участках изначально были предусмотрены запорные вентили. При попытке провернуть прикипевшую резьбу есть большая вероятность, что проржавевший узел скорее развалится, высвободив воду в неподходящем месте, чем полноценно закроется. Тогда необходима еще и замена вентиля.

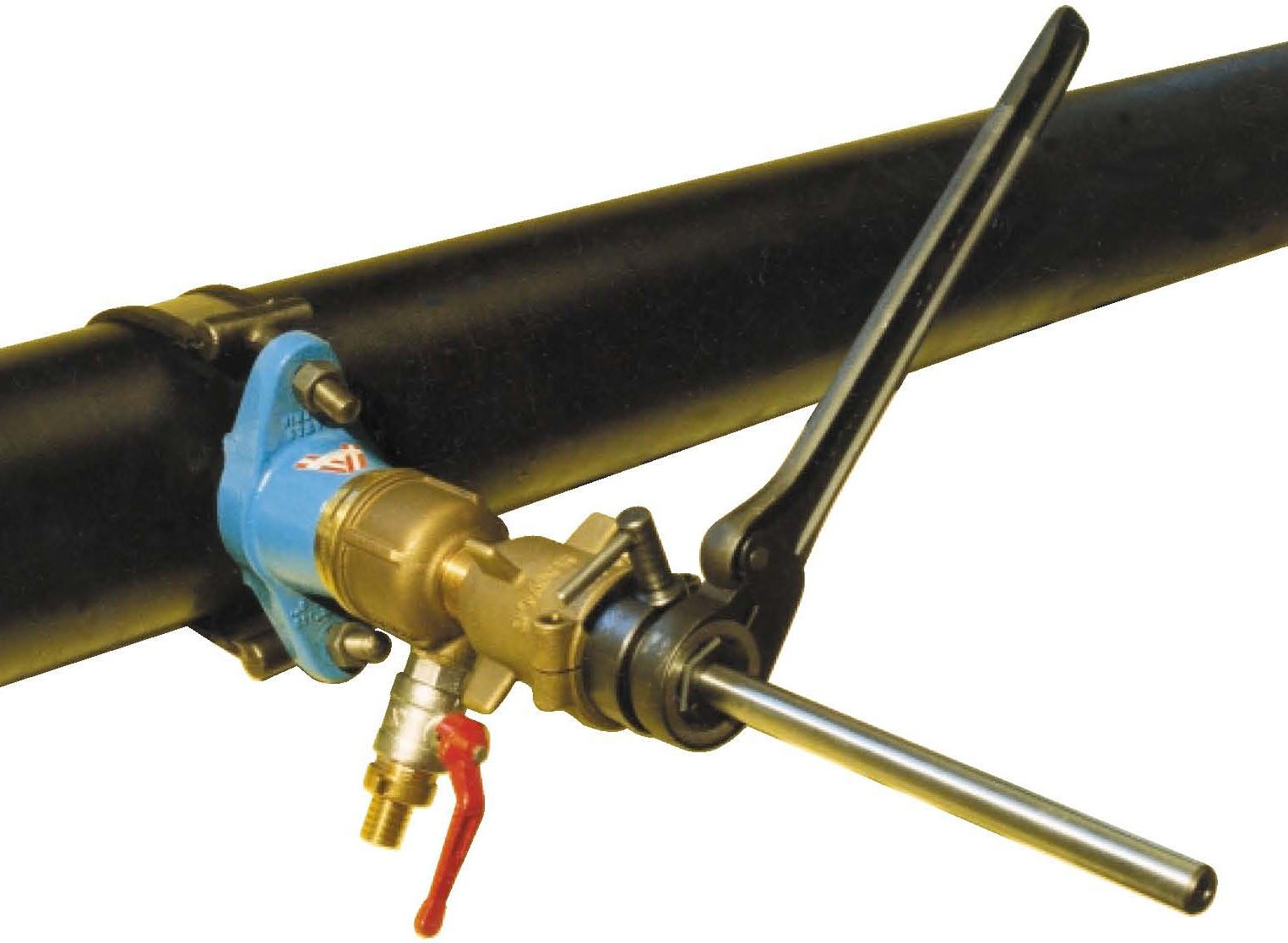

Врезка под давлением выполняется посредством трубопроводного приспособления – хомут или «седелка» для врезки из 2-х деталей, охватывающих трубу с обеих сторон. Отводной патрубок дает качественное соединение, которое прослужит десятки лет.

Один из самых распространенных способов бесколодезной врезки водопровода не предполагает резки частей трубы. Необходим небольшой отрезок одинакового с материнской трубой диаметра, а на торце дополнительные элементы, обеспечивающие перекрытие места врезки. Должна получиться как бы вторая «стенка» трубы патрубка. Отверстие в трубе для врезки должно быть того же диаметра, что и подводимый патрубок.

Внутреннюю поверхность заготовки смазывается клеем или герметиком. Им обрабатывают и поверхность у отверстия, немного не доходя до него. Закрепляя патрубок, используют 2 хомута для врезки, затягивая с обеих сторон, но не сильно, чтобы не весь герметик выдавился из-под патрубка. Остатки клеящего состава удаляют. Подобным методом крепятся и готовые фланцы для врезки.

Отверстие можно делать в любой стороны – вверх или вниз, вправо или влево от трубы, в зависимости от того, куда удобнее отводить колено трубопровода. Иногда пробивать дыру с нужной стороны проблематично – невозможно завести оборудование из-за капитальной стены. Тогда придется менять конфигурацию нового участка коммуникаций, внося коррективы в чертежи. Самый удобный подход к трубе – вверх или на себя.

Согласование работ по врезке в водопровод

Только с разрешения соответствующих органов можно начинать работу по врезке дополнительного трубопровода в централизованную систему водоснабжения

Важно оформить всю документацию до начала работ. Если всего этого не сделать, то можно понести административную и материальную ответственность за незаконность своих действий.

Итак, начинать процедуру врезки нужно с того, чтобы получить план конкретного участка для определения наличия различных инженерных коммуникаций, проложенных под землей. С данным документом можно направляться в водоканал и делать заявление о желании подключиться к центральной системе водоснабжения. При себе также необходимо иметь документы, указывающие на право владения конкретным домом или участком.

Технические параметры, о которых необходимо знать при подключении:

строго определенная точка врезки;
диаметр подключаемого трубопровода;
иные сведения, требуемые в соответствии с целью производимых работ.

Затем необходимо получить разрешение от санитарно-эпидемиологической службы. Со всеми вышеперечисленными документами можно приступать к разработке и подписанию проекта и сметы на проводимые работы. Самостоятельное выполнение врезки в трубу без отключения водоснабжения строго запрещено, как и установка учетного оборудования. Для этих целей существуют специалисты, которых можно вызвать из соответствующей государственной или сертифицированной частной организации.

Также запрещена врезка в трубопровод следующих типов:

магистральные сети больших диаметров;
трубопроводы, в последствие не зацикленные с канализационным сливом;
прочие типы.

Как подключиться к общей водной магистрали

Перед тем, как врезаться в водопроводную трубу под высоким давлением жидкости, ознакомьтесь с тремя вариантами технологии, которые меняются в зависимости от материала, из которого сделаны трубы (они могут быть полимерными (ПП), из чугуна, из оцинкованной стали).

Для полимерной центральной трассы врезка в трубу водопровода под давлением выглядит так:

Раскапывается траншея размером не менее полутора метров, обнажается участок, на котором будут производится работы, и от него роется траншея к дому;
По окончании землеройных работ подготавливается седелка для врезки в водопровод – это разборный обжимной хомут, внешне напоминающий тройник. Прямые отводы седелки расчленяются пополам, а на вертикальный отвод устанавливается кран для перекрытия напора. Через кран специальной насадкой высверливают трубу для врезки. Самая надежная схема седелки – разборная сварная. Такой хомут легко разделить на две половинки, собрать его над участком врезки, и соединить сваркой с магистральной трассой. Таким образом, хомут для врезки в водопровод вваривается в тело, обеспечивая надежный и абсолютно герметичный подвод воды к жилью;
Труба рассверливается обычным сверлом и электродрелью. Вместо сверла можно воспользоваться коронкой, но важен результат, а не инструмент;
Сверлится сквозное отверстие, пока из него не пойдет струя воды, после чего сверло вынимается и вентиль перекрывается. В целях безопасности в конце процесса сверления электрический инструмент заменяют на ручную дрель или коловорот. Если сверлить отверстие не сверлом, а коронкой, то она автоматически обеспечит герметичность места сверления. Кроме этих вариантов, существует решение с применением специальной фрезы, которую приводят во вращение разводным ключом или внешним коловоротом;
Последний этап врезки в центральный водопровод – заведение своего водопровода, уложенного в траншею заранее, и подключение его к центральной трассе обжимной муфтой-американкой.

Для полного контроля места врезки желательно над ней обустроить ревизию – колодец с люком. Колодец обустраивается стандартно: на дне делается гравийно-песчаная подушка, в траншею опускают ж/б кольца, или выкладывают стенки кирпичом. Таким образом, даже зимой можно будет перекрыть водопровод при необходимости его ремонта в доме.

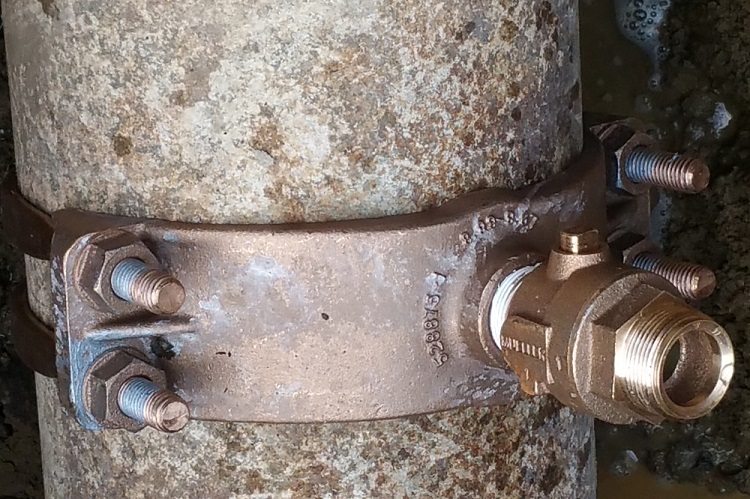

Для трубы центрального водопровода из чугуна врезка седельным методом выглядит так:

Для врезки в чугунную трубу ее необходимо сначала тщательно очистить от коррозии. В самом месте сверления верхний слой чугуна снимается болгаркой на 1-1,5 мм;
Седелка в трубопровод встраивается таким же образом, как и в первом пункте, но для полной герметизации стыка между трубой и обжимом прокладывают уплотнитель из резины;
На дальнейшем этапе к патрубку зажима крепят запорную арматуру — кран, через который вводится режущий инструмент.
Далее тело трубы из чугуна сверлится, и не забывайте о необходимости охлаждать место реза, а также своевременно менять коронки.
Сверлится отверстие для врезки в главный водопровод твердосплавной победитовой или алмазной коронкой;
Последний шаг – такой же: коронка вынимается, вентиль перекрывается, место врезки обваривается специальными электродами.

Стальная труба немного пластичнее чугунной, поэтому врезка труб проходит по методике, похожей на решение с полимерной магистралью, но седло не используется, и перед тем, как сделать врезку в водопроод из оцинкованной стали, реализуют следующие шаги:

Труба обнажается и зачищается;
На трубу сразу наваривают патрубок из такого же материала, что и основная труба;
На патрубок наваривается или накручивается запорный вентиль;
Тело основной трубы сверлят через вентиль – сначала электрической дрелью, последние миллиметры – ручным инструментом;
Подключают к вентилю свой водопровод и врезка под давлением готова.

Подробное описание главных этапов работ: врезка в водопровод

При решении вопроса, как сделать врезку в водопровод без отключения давления в центральной системе, необходимо тщательно ознакомиться с каждым этапом проведения работы. В начале необходимо вычислить трассу прохождения труб. Оптимальной для них считается глубина 1,2 м. Трубы должны идти прямо от центральной магистрали к дому.

Материалы: чугун и другие

Они могут быть выполнены из таких материалов:

полиэтилен;
чугун;
оцинкованная сталь.

Искусственный материал предпочтительнее, так как врезка в водопровод не потребует в этом случае сварки.

Для упрощения работы над местом врезки строят колодец (кессон). Для этого котлован углубляется на 500-700 мм. На 200 мм засыпается гравийная подушка. На нее раскатывается рубероид, и заливается бетон толщиной 100 мм с арматурной решеткой в 4 мм.

На горловину устанавливается литая плита с отверстием для люка. Вертикальные стены обмазываются гидроизоляционным веществом. Котлован на этом этапе засыпают отобранным ранее грунтом.

Канал прорывается вручную или при помощи экскаватора. Главное, чтобы глубина соответствовала требованиям проекта. Она находится ниже границы почвенного промерзания в этом климатическом поясе. Но минимальной считается глубина 1 м.

Для врезки лучше использовать искусственный материал

Установка в 7 шагов своими руками: хомут, седелка, схема канализации, муфта

Процесс установки проходит по следующей технологии.

Устройство для врезки под давлением расположено в особой накладке хомута. Этот элемент устанавливается на предварительно зачищенную от теплоизоляции трубу. Металл затирается наждачной бумагой. Это позволяет убрать ржавчину. Диаметр сечения отходящей трубы будет более узким, чем у центральной.
На зачищенную поверхность устанавливается хомут с фланцем и патрубком. На другой стороне монтируется запорная задвижка с втулкой. Сюда крепится устройство, в котором располагается фреза. При ее участии осуществляется врезка в общую систему.
В патрубок вставляется сверло через открытую задвижку и сальник глухого фланца. Она должна соответствовать размеру отверстия. Производится высверливание.
После этого втулка и фреза снимаются, а водопроводная задвижка закрывается параллельно.
Вводную трубу на этом этапе необходимо присоединить к фланцу задвижки для трубопроводов. Восстанавливается защитное покрытие поверхности и утеплительные материалы.
На протяжении трассы от фундамента до магистрального канала необходимо предусмотреть уклон в 2% от врезки до входной отводящей трубы.
Затем устанавливается водомерный прибор. С обеих его сторон монтируется запорный муфтовый вентиль. Счетчик может находиться в колодце или в доме. Чтобы произвести его поверку, запорный фланцевый вентиль перекрывают и снимают прибор учета.

Это общая технология проведения врезки. Прокол осуществляется в соответствии с типом материала и конструкции арматуры. Для чугуна перед проведением работы выполняется шлифование, что позволяет удалить уплотненный внешний слой. На точку врезки устанавливается фланцевая чугунная задвижка с обрезиненным клином. Тело трубы просверливается твердосплавной коронкой. Здесь имеет значение, из какого материала выполнен режущий элемент. Чугунный фланцевый вентиль требует применения только прочных коронок, которые придется менять в процессе врезки около 4 раз. Врезка под давлением в водопроводную трубу осуществляется только грамотными специалистами.

Для стальных труб не обязательно использовать хомут. Патрубок нужно приварить к ней. А уже к нему присоединяется задвижка и устройство фрезерования. Оценивается качество сварного шва. При потребности его дополнительно укрепляют.

Стоимость оборудования составляет для полимерных хомутов от 100 руб. для трубы 32 мм до 250 руб. – для 75-миллиметровой разновидности. Стальной хомут из нержавейки с фланцем обойдется в 9-10,5 тыс. руб. В такой комплект входят резиновый уплотнитель и 6 фиксационных шпилек для скоб.

Стоимость работы мастера по врезке составляет 2-2,5 тыс. руб.

Использование колодца в роли узла врезки

Подключение к водопроводу происходит по одному из двух путей. Первый предполагает использование уже существующего на территории колодца, а второй – требует строительства нового узла. В обоих случаях диаметр колодца не должен быть уже, чем 70 см.

Если же подходящего узла на участке нет, врезка в водопроводную трубу потребует строительства нового колодца. Он выкапывается в грунте рядом с постройкой. Стены укрепляют кирпичом или железобетонной формой. При близком залегании подземных вод, следует приобретать непроницаемую пластиковую конструкцию.

Из колодца производится врезка. В нем же монтируется фланцевая задвижка. Здесь будет располагаться стальной фланцевый вентиль. Он будет выполнять функцию запорной арматуры.

В колодце размещают конструкцию врезки. В нем будут соединяться наружный водопровод с централизованной системой. В случае проведения ремонтных работ узел позволит отключить трубы дома.

При проведении врезки, проинформируйте специальную службу

При проведении врезки должны как минимум присутствовать представители коммунальной службы. Соответствующие органы должны быть проинформированы о проведении подобных работ. Незаконная врезка в водопровод считается административным правонарушением, и ведет к ответственности за самовольную врезку в систему. Чтобы не платить штраф, следует оповещать собственника центральной магистрали о своем намерении, и получить от него письменное на то разрешение!

Допуск на выполнение работ

Работы по врезке в водопроводные магистрали, как посредством сварки так и без нее, нельзя осуществлять без получения соответствующих разрешений.

Выполнение незаконной врезки традиционно завершается привлечением хозяина к материальной и административной ответственности.

План участка можно получить в Федеральном центре регистрации земельных владений, а технические условия в центральном отделе водоканала.

В техусловиях на подключение будут указаны:

место подключения;
диаметр магистрального трубопровода;
данные, необходимые для врезки.

Кроме местной структуры Водоканала разработкой проектно-сметной документации занимаются специализированные проектные организации, имеющие соответствующую лицензию.

Затем документацию на врезку следует зарегистрировать в местном отделении СЭС. Одновременно с подачей собранного пакета документов в филиал СЭС для регистрации требуется оставить заявление на выдачу заключения о необходимости подключения к водопроводу.

Для проведения работ следует иметь на руках план участка, а также получить технические условия и разрешение на врезку местного водоканала

Согласно общепринятым нормативам выполнение врезки трубы под давлением и установку приборов учета должны выполнять квалифицированные специалисты, имеющие соответствующий допуск. Самостоятельно своевольно выполнять подобные работы запрещено.

Сэкономить, приложив собственные усилия к подключению, получится только на производстве земляных работ в период разработки и засыпки траншеи.

Условия, при которых нельзя осуществлять врезку:

если трубопровод магистральной сети имеет большой диаметр;
если землевладение не подключено к центральной канализационной системе;
если врезка предполагается в обход приборов учета.

Даже при наличии всех разрешений врезку трубы к действующей сети должны выполнять только квалифицированные специалисты.

Сэкономить можно лишь на том, если своими силами произвести часть работ, выполнение которых не требует наличия лицензии

К числу таковых можно отнести: земляные работы (копание и обратная засыпка траншей), доставка материала и другие виды подсобных работ, которые не связаны непосредственно с процедурой врезки.

Разумеется, никто не может запретить хозяину выполнить врезку самостоятельно. Поэтому в статье подробно расписана последовательность выполнения действий.

Врезка в разные виды труб: пластиковую, стальную и чугунную

Пластиковые трубы

Все чаще металлические трубы заменяются полиэтиленовыми. Аналоги из полиэтилена можно встретить во внешних и внутренних инженерных сетях, водопроводах, канализационных и дренажных системах, газопроводах. Одновременно, усовершенствуется и арматура к таким системам.

Литые электросварные изделия

Например, на смену сборным приходят литые электросварные фитинги, которые отличаются:

высокой прочностью;
устойчивостью к гидроударам;
хорошей гибкостью, что содействует предотвращению порывов магистралей, например, при смещении почвы;
высокой химической устойчивостью;
отсутствием шероховатости, что обеспечивает отсутствие отложений на арматуре.

Часто возникает проблема, как вставить необходимый элемент трубопровода в эксплуатируемую пластиковую магистраль. Для этого хорошо подходит седелка для врезки под давлением в полиэтиленовую трубу, благодаря которой такая техническая операция пройдет качественно, быстро и надежно. Кстати, она такая же, как и седелка для врезки под давлением в пластиковую трубу.

С помощью электросварной седелки пнд для врезки под давлением подсоединяют ответвления трубопроводов, через которые транспортируется и распределяется питьевая и сантехническая вода, горючие и инертные газы.

Важно! Седёлка для полиэтиленовых труб используется тогда, когда есть специальный сварочный аппарат, работающий от электросети

Стальные трубы

Благодаря использованию седелок, можно врезаться в любую функционирующую коммуникацию, не отключая ее. Седелка для врезки под давлением в стальную трубу может быть сварной и компрессионной.

Стальная электросварная седелка для врезки под давлением предвидит приваривание накладного хомута. А вот монтаж компрессионных фитингов считается более простым вариантом.

Чугунные трубы

Обычно для врезки под давлением в чугунную трубу используется седелка компрессионного типа.

Седелка компрессионного типа

Она отличается:

практичностью;
невысокой стоимостью;
быстротой монтирования.

Главный недостаток: седелка компрессионная менее надежна, чем седелка электросварная для врезки под давлением элиста, с помощью которой можно легко врезаться в магистраль.

Типичным компрессионным фитингом является седелка для врезки под давлением с ответной частью.

Из конструкции видно, что в ответную часть арматуры входит запрессовывающая втулка и крышка-гайка.

Современные седелки

Электросварная седелка 110х063 sdr 11 fox для врезки под давлением имеет вид патрубка-накладки с открытой спиралью, которая обеспечивает оптимальную теплопередачу. Сбоку, а также по центру деталь снабжена холодными зонами, благодаря которым не вытекает расплавленная масса. Для обеспечения автоматической сварки на арматуре нанесен штрих-код. Купить седелку для врезки под давлением можно в любом специализированном магазине. Цена седелки для врезки под давлением зависит от производителя.

Электросварная седелка

Большой популярностью среди запорной арматуры пользуется вентиль для врезки под давлением фриален конструкцией которого предвидено наличие удлиненного выходного патрубка. Фитинги являются достаточно компактными изделиями без резьбовых соединений и с приводным шпинделем, для производства которых используют высокоплотный полиэтилен низкого давления.

Вентиль для врезки под давлением frialen снабжен интегрированным сверлом-резаком с наличием верхнего и нижнего упора, который может легко перемещаться внутри металлической гильзы. Он применяется в газовых трубопроводах с давлением до 10 атмосфер и водопроводах, рассчитанных на давление до 16 атмосфер. Цена на вентиль для врезки под давлением фриален ориентировочно от 11 700 руб.

Данный элемент трубопровода марки frialen обычно устанавливается на глубине не больше 2м70см. Кран управляется специальным телескопическим монтажным набором для вентилей. Конструкция обладает выходным патрубком длина которого рассчитана примерно для осуществления 2-ух сварок. Телескопическая конструкция позволяет управлять вентилем с люка, размещенного на улице. Нижняя часть детали оснащена открытым нагревательным элементом, с помощью которого он легко приваривается к трубе.
