Высота дымохода относительно конька крыши: нормы и правила

Виды дымоходов

Дымоход – этой другой функциональный элемент здания, расположение и высота которого регулируются строительными нормами.

Существуют несколько способов классификации дымоходов.

По расположению выделяются дымоходы:

стенные (находятся внутри капитальных стен);
коренные (не связаны со стеной и находятся на расстоянии от нее во внутренних помещениях здания);
наружные (проходят через фасад здания).

Основным способом классификации является выделение разновидностей дымоходов по материалу изготовления:

Кирпичные. Отличаются пожаробезопасностью и высокой теплоемкостью, но их обслуживание требует больших затрат времени и сил, а тяга кирпичного дымохода относительно невысока.
Стальные одноконтурные. Недорогие и легкие в обслуживании, но быстро изнашиваются и требуют обеспечения дополнительной противопожарной безопасности.
Сэндвичи. Более продвинутая и дорогая версия одноконтурных дымоходов, где между слоями стали располагается прослойка негорючего материала.
Керамические. Огнестойкие, долговечные, простые в монтаже и обслуживании, но очень дорогие.
Асбоцементные. Самая дешевая вариация, но ее эксплуатационные показатели находятся на низком уровне: асбоцементные дымоходы быстро забиваются сажей, и прогорают. Чтобы избежать возгорания дома из-за воспламенения сажи, нужно постоянно чистить трубы.
Полимерные. Недорогие, но недостаточно огнестойкие дымоходы.

Виды дымоходов

Что влияет на высоту дымохода

Стабильная работа дымохода обеспечивается правильным подбором его высоты, на что влияют следующие ключевые факторы:

форма кровельной конструкции — скатная или плоская;
вид укрывного материала и угол наклона;
сечение трубы;
отдаление дымохода от конькового ребра крыши;
атмосферные явления и наличие загораживающих барьеров поблизости.

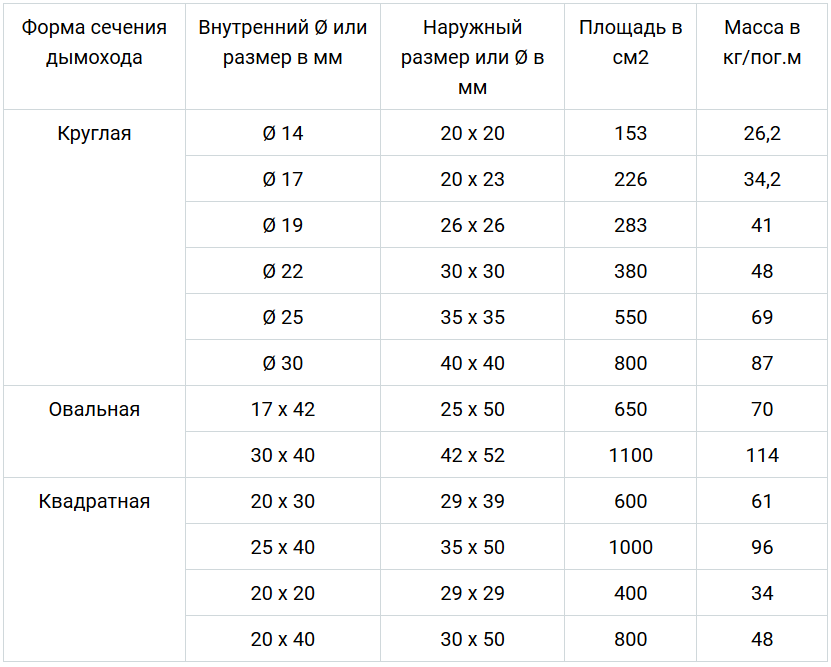

Для ускоренного вывода топочных газов, казалось бы, сечение труб нужно делать бóльшим, что не всегда соответствует истине. Чем значительнее внутренний профиль, тем скорее остывает поднимающийся тёплый воздух, выделяя излишний конденсат, отрицательно влияющий на качество тяги.

Можно, конечно же, увеличить высоту дымохода, уменьшив при этом сечение. Это допускается, но не всегда эффективно, поскольку одновременно увеличится поступление снизу холодных воздушных потоков, из-за чего понадобится больший расход топлива и время для прогрева котла. Поэтому сечение дымоотводной трубы подбирается индивидуально для каждого конкретного случая в тесной взаимосвязи с высотой установки трубы, габаритами топки и мощностью источника обогрева.

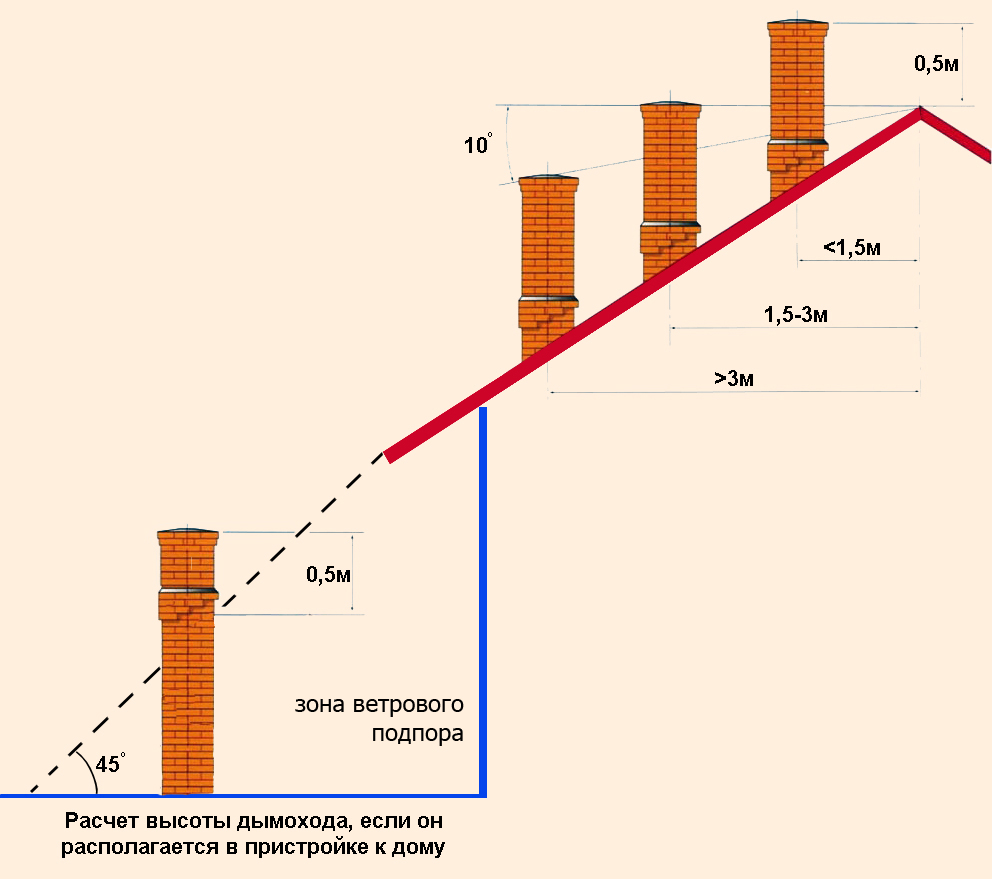

Для скатных конструкций существуют рекомендации по согласованию высоты дымоотводных труб и длины отводного канала, прописанные в сборнике правил 7.13130.2009 и нормативах 41–01–2003, а также в инструкциях производителей отопительных печей:

чтобы обеспечить естественное движение топочных газов вверх, минимальное расстояние от колосниковой решётки до выходного отверстия на крышу должно составлять 5 м, иначе обустраивать дымоотводной канал в намеченном месте нельзя;
оголовок дымоотводной трубы обязательно должен быть выше кровельного покрытия минимум на 0,5 м;
при удалении дымохода от конька до 1,5 м дымоотводная труба должна подниматься над коньком не меньше чем на 0,5–0,55 м;
если дымоход расположен от конькового хребта на отдалении 1,5–3,0 м, то минимальная высота трубы должна проходить на уровне конька или ограждающей конструкции по краю крыши;
когда труба удалена от конька больее чем на 3 м, рассчитывают графически или математически предельно допустимую линию, ниже которой опускать трубу не рекомендуется, но в любом случае минимальное расположение верхнего среза трубы должно находиться пониже линии конька на 10º;
если по соседству присутствуют высотные строения или деревья, дымоотводную трубу выводят выше этих объектов;
вентканалы, расположенные рядом с дымоходом, должны по высоте быть вровень с дымоотводной трубой.

Нормативами также оговариваются условия обустройства дымовых каналов, в частности, их расположение на крыше и крепление:

размещать дымовые трубы вблизи слуховых или мансардных окон не рекомендовано, чтобы ветровые потоки не закидывали топочные газы и копоть обратно в помещение;
оборудовать дымоотводные каналы в ендовах нежелательно, дабы предупредить образование снегового кармана;
следует избегать слишком жёсткого крепления внешней части дымохода с элементами кровли и стропильной системы, иначе при возможном повреждении наружного участка порывистыми ветрами нарушится и конструкция крыши.

Ещё одно важное условие, влияющее на безопасную работу отопительной системы — дымоход следует оборудовать только с наветренной стороны относительно господствующих ветров, особенно если он расположен далеко от конькового хребта и его высота не превышает конёк. Но не всегда можно точно определить розу ветров, поэтому дымоходы, независимо от их вида и конструкции, всё чаще стали оснащать дефлекторами, которые выполняют несколько практичных функций:

украшают дымоход и придают конструкции завершённый вид;
отводят при любом направлении ветер в сторону, обеспечивая при этом эффективное удаление продуктов сгорания.

К тому же дефлекторы с дополнительными вставками и искроуловителями предохраняют дымовую трубу от осадков и мусора, а также защищают кровельное покрытие от возгорания из-за выпавшей случайно из дымохода искры.

Если кровля покрыта горючими материалами — рубероид, битумная черепица — устанавливают дефлекторы с искроуловителями в виде сетки с ячейками не более 5х5 мм

Видео: дефлектор на дымоход

Неправильный выбор дымовой трубы или места для установки, а также ошибки при расчёте её высоты снижают аэродинамические свойства дымоотводной системы и грозят серьёзными проблемами. Самое страшное — создание обратной тяги — заполнение подкровельного пространства и жилых помещений продуктами горения с тяжкими последствиями. Оттого к расчёту высоты дымохода нужно отнестись со всей серьёзностью.

Как проводится расчет высоты

Согласно нормативам строительных правил СП 7.13130.2013. высота дымохода, возвышающегося над кровлей, зависит от расстояния от него до конструкций, выделяющихся на крыше (парапеты, конек, вентиляционные ходы) и их высоты. Если все выступающие элементы крыши одинаковы или больше по высоте по отношению к кровельным конструкциям, то величина высота дымовой трубы над крышей должна быть следующей:

≥ 0,5 метра, если крыша плоская;
≥ 0,5 метра, если расстояние от канала до сторонней конструкции (например, вентиляции) по прямой менее полутора метров;
Печной ход должен быть ≥ высоте сторонней конструкции, если расстояние до сторонних элементов на крыше (вытяжных ходов, парапетов, сплошных ограждений) по прямой линии находится в пределах 1,5-3 метра;
Дымоход должен возвышаться или быть на одном уровне с линией, визуально проведенной от конька, и составляющей угол 10˚ по отношению к линии горизонта, если расстояние от печной трубы до конька ≥ 3 метра.

Но для любых вариантов окончание дымовой конструкции над коньком крыши должно располагаться выше, чем крыша соседних пристроек, а высота вентиляционной конструкции относительно конька должна быть меньше или такой же, как и печной ход.

Уже построенный дымоходный канал, если он выложен ниже требуемых высот, наращивается до тех пор, пока верхняя его часть не поднимется отложенной под углом 45˚ линии от верхней точки вниз. Оптимальное расположение дымохода на крыше дома предусматривает минимальное расстояние от нее до конька, что обеспечивает:

Максимальную высоту, считая от устья канала до колосников;
Конек не будет мешать каналу образованием завихрений воздуха;
Оптимальные расходы.

Если в горизонтальной плоскости расстояние между коньком крыши и дымоходом ≤ 1,5 метров, то высота дымохода над крышей может быть рассчитана опытным путем – построением масштабной модели или схемы (эскиза, чертежа). На чертеже в месте пересечения дымохода и основания кровли откладывают горизонтальную лини, и от нее откладывают 50 см вверх. В точке пересечения будет находиться оголовок канала.

Минимальная высота должна быть следующей в заисимости от места ее размещения: на схеме откладывается горизонтальная линия, проходящая через верх кровли здания. Эта линия будет означать минимальную высоту выступающей части дымоходного канала.

Если вывод вверх превышает расчетный, то это отрицательно скажется на самой конструкции – постройка при сильном порыве ветра может наклониться или опрокинуться, даже кирпичная. Поэтому, если параметр все-таки нарушен, конструкцию укрепляют тросами-растяжками. Ниже приведена таблица, которая отражает требования к габаритам трубы, которые нужно учитывать при расчете высоты дымохода:

Какая высота трубы над крышей должна быть, если она находится далеко от конька: минимальное расстояние между дымовым каналом и коньком вычисляют 2-мя методами: на основании графиков, включающих в себя розу ветров, объемы и размеры конструкций на крыше дома, и при помощи формул. Для последней методики нужен чертеж крыши со всеми находящимися на ней элементами и конструкциями.

На схеме откладывают коньковую ось, и ось, параллельную трубе дымового канала;
Через верхнюю точку крыши откладывают горизонтальную ось, и вниз от нее прочерчивают угол 10˚. Линия угла продолжается, пока не пересечет ось дымохода;
Полученный отрезок в масштабе и после перевода в единицы измерения, привязанные к реальному строительству, будет результатом, какой высоты труба должна быть согласно правильным расчетам.

Участок дымового канала, который выступает над кровлей, оштукатуривают цементно-песчаным раствором слоем до трех сантиметров, чтобы обезопасить кровельные материалы и элементы стропильной системы от возгорания – труба может сильно нагреваться. На чердаке дымоход белят мелом или известью для того, чтобы на белом фоне были заметны следы потеков, которые нужно ликвидировать.

Как сделать своими руками

Прогон выполняют из стали либо древесины. При строительстве частных домов в основном используют второй вариант, так как стальные отличаются довольно большим весом.

Рекомендуем Брус перед установкой пропитывают огнебиозащитным средством, чтобы обеспечить долговечность конструктивного элемента.

Установку производят, завершив основные этапы устройства кровли. Основной принцип укладки элементов отделки конька – в укладке крайних фрагментов со стороны фронтонов, через которые натягивается монтировочный шнур. Шнурку выравнивают под уровень и временно фиксируют к противоположным фронтонам. Он будет служить ориентиром для остальных фрагментов.
Работы рекомендуется выполнять вдвоем. После установки и крепления первого конструктивного элемента переходят к следующему. Фрагменты укладывают с заступом порядка 20 см, что позволяет добиться лучшей гидроизоляции конструкции. Таким же образом вдоль ската укладывают и закрепляют все элементы.

Внимание! Особое внимание нужно уделить креплению крайних элементов, поскольку они находятся под воздействием максимальных ветровых нагрузок

Однако, только одной подгонки, даже если ширина полки больше 20 см, недостаточно, чтобы обеспечить достаточную гидроизоляцию. В любом случае останутся щели, через которые под кровлю могут попасть капли дождя либо снег, задуваемый ветром. В паз можно положить слой стекловаты, но постарайтесь его не слишком уплотнять, так как это может нарушить вентиляцию.
Есть и другой способ: использовать вместо стекловаты самоклеящуюся поролоновую ленту (филер), которую прокладывают по краю полки с нижней стороны. Но этот материал достаточно дорог, а полученный результат аналогичен варианту с использованием стекловаты.
В обязательном порядке должен быть предусмотрен вентиляционный отсек. В противном случае не избежать скапливания конденсата, даже если кровля была надежно защищена от влаги.

На заметку Если из-за особенностей кровельной конструкции, нет возможности его обустроить или хотя бы обеспечить нужный зазор, то для борьбы с чердачной сыростью, в торцевых частях устанавливают окна.

Как закрепить конек на крышу: из профнастила, на шиферной

Способ крепления всецело зависит от материала защитной планки. Фигурные элементы часто выполняют из такого же.

Обязательной процедурой является гидроизоляция элементов кровли из дерева. До начала установки отделочных элементов прогон покрывают рубероидной лентой.

Кровля из профнастила. Более подробно остановимся на том, как установить конек на крышу из профнастила.

На край профилированного листа крепят полоски уплотнителя или специальные вентиляционные ленты, которые соответствуют рисунку листов.
Крепление выполняют с шагом в 20–30 см исходя из параметров рисунка профнастила. Элементы, уложенные внахлест, фиксируют к уже установленным брускам, прикручивая саморезами сквозь верхнюю гофру.

Внимание! Отметим, что саморезы должны быть снабжены резиновыми или неопреновыми уплотнителями. Чтобы получить максимально прочное и качественное соединение, рекомендуется не вкручивать все метизы сразу

Желательно наживать фрагменты на два – четыре метиза каждый. Остальные докручивают только после проверки по шнурке и уровню. Согласитесь, что каждая лишняя дырка кровли представляет потенциальную угрозу ее надежности

Чтобы получить максимально прочное и качественное соединение, рекомендуется не вкручивать все метизы сразу. Желательно наживать фрагменты на два – четыре метиза каждый. Остальные докручивают только после проверки по шнурке и уровню. Согласитесь, что каждая лишняя дырка кровли представляет потенциальную угрозу ее надежности.

Устройство вентиляции

Для создания вентиляции необходимо выполнить следующие операции.

После установки системы стропил поперек них закрепляют гидроизоляционную пленку. Соединительные швы проклеивают монтажной лентой. При этом необходим напуск в 150 мм;
Вдоль стропил устанавливают обрешетку. Движение потоков воздуха происходит как раз за счет образованного обрешеткой некоторого промежутка. Если гидроизоляция не позволяет влаге просочиться в теплоизоляционный слой и дерево несущей конструкции, то зазор, обеспечиваемый обрешеткой, дает возможность достаточно быстро высыхать любой попавшей влаге.
Дополнительное вентиляционное отверстие создают в коньковой части. Через него выводятся избытки пара и конденсат.
По низу карнизу необходимо предусмотреть зазоры, через которые воздух извне будет поступать под кровлю.

Как монтируют конек для крыши из металлочерепицы, можно посмотреть на видео.

https://youtube.com/watch?v=LDszZ7EqCyY%3F

2020 stylekrov.ru

Общие указания

1 . Исходные данные.

1.1 В данном комплекте рабочих чертежей разработана дымовая труба высотой 17.0 м с одним газоотводящим стволом Ду-450 из модульных утепленных дымоходов.

1.2 Настоящий проект выполнен на основании: технического задания заказчика.

1.3 Настоящая рабочая документация соответствует заданию на проектирование, выданным техническим условиям, требованиям действующих регламентов, стандартов, сводов правил и других документов, содержащих

установленные требования.

1.4 За относительную отметку 0,000 принята отметка низа опорных плит дымовой трубы.

2. Указания по изготовлению и монтажу.

2.1 Изготовление и монтаж конструкций производить в соответствии с требованиями:

– СП 70.13330.2012 “Несущие и ограждающие конструкции”;

– СНиП 12-03-2001 “Безопасность труда в строительстве.” Часть 1. Общие требования;

– СНиП 12-04-2002 “Безопасность труда в строительстве.” Часть 2. Строительное производство;

– СП 28.13330.2012 “Защита строительных конструкций и сооружений от коррозии”.

2.2 Изготовление металлических конструкций осуществляется на заводе-изготовителе. Сварка механизированная (полуавтоматическая) по ГОСТ 14771-76 и ГОСТ 23518-79 или ручная дуговая по ГОСТ 5264-80. Сварочную проволоку для полуавтоматической сварки принять марки СВ-08Г2С по ГОСТ 2246-70, для ручной дуговой сварки электроды марки Э46А или Э50А по ГОСТ 89467-75.

2.3 Болты для монтажных соединений – класса по прочности 5.8 по ГОСТ 7798-70.

2.4 Монтаж конструкций производить на основании утвержденного проекта производства работ, учитывающего

обеспечение пожарной безопасности при проведении сварочных работ.

2.5 На период производства работ все стальные конструкции должны быть защищены от потери устойчивости.

2.6 До начала работ по монтажу конструкции должны быть закончены работы по устройству железобетонного фундамента и по устройству обратной засыпки фундамента.

3. Основные расчетные положения.

3.1 Расчеты конструкции выполнялся в соответствии с СП 20.133.30.2011 (СНиП 2.01.07-85*) «Нагрузки и воздействия», СП 16.13330.2011 (СНП II-23-81*) «Стальные конструкции.», СП 43.13330.2012 (СНиП 2.09.03-85) Сооружения промышленных предприятий» и СП 131.13330.2013 (СНиП 23-01-99) «Строительная климатология».

3.2 В качестве нагрузок на сооружение приняты ветровая нагрузка с пульсационной составляющей, нагрузки от собственной массы (эстакады и газоотводящих стволов с тепловой изоляцией).

3.3 Коэффициенты надежности приняты k=1,4-для ветровой нагрузки, k=1,1-для собственного веса металлических и других конструкций.

4. Антикоррозионная защита.

4.1. Общая антикоррозийная защита металлоконструкций предусмотрена в соответствии с СП 28.13330.2012 “Защита строительных конструкций от коррозии “с учетом среднеагрессивной среды.

4.2. Покрытие: грунт-эмаль PRODECOR 1201 (серая) по ТУ 2312-079-49404743-2009 с общей толщиной покрытия не менее 180 мкм на заводе-изготовителе. После монтажа поврежденное покрытие подлежит восстановлению.

4.3. Защиту болтов, гаек и шайб от коррозии осуществлять путем горячего цинкования, с последующим хромированием по ГОСТ 9.303-84.

4.4. Поверхность перед окрашиванием должна быть сухой и чистой и иметь третью степень очистки в соответствии с ГОСТ 9.402-2004.

Проход круглой трубы дымохода через деревянный потолок при помощи ППУ разной конструкции

Для прохода дымовой трубы через деревянные конструкции можно использовать готовый потолочно-проходной узел (смотрите фото). Его выбирают исходя из наружного диаметра трубы. Перед установкой этот узел прохода через потолок необходимо подготовить: все поверхности, которые будут соприкасаться с древесиной обшивки потолка, и все внутренние поверхности проходного короба выкладывают теплоизоляцией.

Потолочный проходной узел фабричного изготовления. Его перед использованием нужно со всех сторон, кроме лицевой обложить теплоизолирующим материалом

Обычно теплоизоляцией служит базальтовая вата, но должна она быть специальной: выдерживать высокие температуры. Покупая материал, убедитесь, что рассчитан он на использование при температурах 800-1000 о С. Эти материалы имеют более высокую стоимость, но экономить на безопасности неразумно. Более дешевые варианты имеют в своем составе связующие, которые при высоких температурах спекаются, из-за чего теплоизоляция теряет все свои свойства, а это может привести к пожару. Кроме того желательно использовать фольгированный теплоизолятор – это сделает конструкцию еще более безопасной.

Заизолировав узел прохода, готовите место для его установки. На потолке размечаете, где будет располагаться дымовая труба. Очерчиваете отверстие подходящего размера: чуть меньше размеров лицевой панели проходного узла с таким расчетом, чтобы его было удобно крепить к обшивке потолка саморезами. Вырезав отверстие, его края обкладываете тем же теплоизолятором, что и проходной узел, или любым другим с аналогичными свойствами. Для повышения уровня пожарной безопасности можно поверх теплоизолятора укрепить полосы металла. В готовое отверстие вставляете подготовленный узел прохода. Его можно надеть на трубу и устанавливать вместе с ней. Установив эту конструкцию на место, закрепляете панель проходного узла саморезами (отверстия можно просверлить предварительно).

Подготовка и установка потолочной проходки

Проверив вертикальность установки трубы дымохода, приступаете к завершению этого этапа. Оставшиеся в проходном узле пустоты закладывают теплоизоляцией. Можно использовать куски все той же базальтовой ваты или заполнить пустоты керамзитом. Песок использовать, по идее, можно, но не стоит. Он проигрывает по теплоизолирующим свойствам и керамзиту и базальтовой вате, кроме того, рано или поздно окажется внизу, так как щели есть, и через них песчинки будут сыпаться на печь.

Дальнейшие действия зависят от того, куда вы выводили дымоход: на второй этаж или на чердак. Но основная разница в эстетике и наличии отделки. Если выводили трубу дымохода вы на чердак – на этом проход через потолок можно считать завершенным. Если же вывели дымоход на второй этаж или в мансарду – на трубу надеваете защитный металлический экран, который крепится теперь уже к полу все теми же саморезами. После этого приступаете к следующему этапу – выводу через следующий потолок (это если вы на втором этаже) или через кровлю, если на чердаке или в мансарде.

Так выглядит проходка потолка в готовом виде

Проходной узел дымохода через потолок может иметь и такой вид. Это уже готовый для использования вариант, который состоит из двух коробов. Внутренний короб из металла, наружный – из термостойкого материала (в данном случае минерита).

Узел прохода кровли из минерита. Он полностью готов к использованию

Между ними имеется воздушная прослойка, обеспечивающая пожарную безопасность. По словам производителей оставшееся свободным пространство между сэндвич-трубой и коробом разделки, не требует заполнения теплоизолятором. Можно оставить все как есть, а можно, для большей надежности, все-таки добавить термостойкой теплоизоляции. В таком случае, как проход дымохода через деревянное перекрытие, лучше перестраховаться, чем потом тушить пожар.

Так устанавливается минеритовый узел прохода через кровлю. Просто надели на трубу и вставили на подготовленное мето

Проходной узел через потолок может быть и таким (смотрите фото). В этом случае заделка краев отверстия в потолке обязательна (напомним, сначала по краю теплоизоляция, сверху – металл).

Фабричный узел прохода может выглядеть по-разному. В зависимости от формы немного меняется способ установки

ИСХОДНЫЕ ДАННЫЕ

1.1. Рабочие чертежи марки КМ разработаны на основании задания на проектирование и расположения основного оборудования котельной.

1.2 Условия эксплуатации здания или сооружения – неотапливаемое. Степень воздействия окружающей среды на стальные конструкции- среднеагрессивная.

1.3 В основу разработки проекта и расчета конструкций положены следующие нормативные документы:

– СП 16.13330.2011 актуализированная редакция СНиП II-23-81* “Стальные конструкции. Нормы проектирования”

– СП 20.13330.2011 актуализированная редакция СНиП 2.01.07-85* “Нагрузки и воздействия.”

– Пособие по проектированию стальных конструкций (к СП 16.13330.2011 актуализированная редакция СНиП II-23-81* “Стальные конструкции. Нормы проектирования”)

1.4. Конструктивная схема сооружения:

– Высота дымовой трубы 18,0 м.

– За нулевую отметку дымовой трубы принят уровень земли.

– Вертикальные газоходы диаметрами Ду 150 (2шт.) расположены внутри несущей цилиндрической колонны диаметром 900 мм. Материал несущей колонны – горячекатаная сталь марки С245. Внутренние стволы выполнены из электросварной трубы марки AISI 316L.

– Подводящие газоходы оборудованы патрубком слива конденсата, взрывным клапаном и ревизией. Для уменьшения количества образующегося конденсата газоходы утеплены снаружи минеральной базальтовой ватой Rockwool Вайред Мат толщиной 50 мм.

– Кожух подводящих газоходов выполнен из тонколистовой коррозионной и жаростойкой листовой стали 08Х18Н10.

1.5. Проектирование металлоконструкций произведено в соответствии с требованиями СП:

СП 16.13330.2011 актуализированная редакция СНиП II-23-81* “Стальные конструкции. Нормы проектирования”

СП 43.13330.2012 актуализированная редакция СНиП 2.09.03-85 “Сооружения промышленных предприятий”

СП 20.13330.2011 актуализированная редакция СНиП 2.01.07-85* “Нагрузки и воздействия.”

СП 28.13330.2012 актуализированная редакция СНиП 2.03.11-85 “Защита строительных конструкций от коррозии “

Услуги

Локальный сметный расчет дымовой трубы составляетя по «Методике определения стоимости строительной продукции на территории Российской Федерации»- МДС 81 – 35.2004, введенной в действие с 09.03.2004г…. подробнее
До начала производства работ по сносу и демонтажу дымовой трубы выполняется комплекс подготовительных мероприятий в соответствии с пунктом 6.9 СП 48.13330.2011. Осуществляется подготовка территории и рабочих мест, складского хранения, временных тр… подробнее
Целью разработки раздела охраны окружающей среды является определение воздействия существующей или вновь строящейся котельной, а также после технического перевооружения, на загрязнение окружающей природной среды, а также разработку мероприятий по … подробнее
Производим быстрый и качественный монтаж дымовых труб котельных любых типов и высоты. Все работы производятся под контролем инженерно-технического персонала, проекта-производства работ и сопровождаются гарантийными обязательствами сроком… подробнее
Дымовые трубы изготавливаются и монтируются по индивидуальным проектам, в которых предусматриваются мероприятия, обеспечивающие безопасную и долговечную эксплуатацию. Производим изготовление дымовых труб различных типов: одн… подробнее
Светоограждение предназначено для предупреждения летательных аппаратов об опасности в ночное время сутокили при плохой видимости. Сигнальные огни устанавливаются на трубах на одном или нескольких ярусах по высоте в зависимости от высоты соору… подробнее
Аэродинамический расчет определяет пропускную способность конструкции в минимальном значении. Пропускная способность должна иметь такой показатель, который позволит свободно проходить в дымоотводе, выходить в атмосферу горячих газов и других вещес… подробнее
Оптимальная устойчивость и прочность вычисляется с учетом нескольких факторов. разделённых на две категории: -внешние (сейсмическая активность, устойчивость грунта, количество и сила осадков, роза ветров); -эксплуатационные (масса конструкции, кол… подробнее
КЖ – рабочая документация для изготовления монолитных железобетонных конструкций на площадке строительства. В разделе КЖ детально прорабатываются все узлы армирования железобетонных конструкций, даются габаритные чертежи опалубки, спецификации мат… подробнее
Некачественная изоляция или полное её отсутствие приводит к преждевременному разрушению газоотводящего ствола. Существует несколько причин, особенно сильно влияющих на целостность и функциональность дымовой трубы. подробнее
Опытные специалисты компании готовы разработать проектную документацию стадии КМ (конструкции металлические) в кратчайшие сроки. Мы можем разработать как стадию П (проект), необходимую для прохождения экспертизы, так и стадию Р (рабочая). подробнее
Проектирование КМД осуществляется на основе расчетов КМ и представляет собой разработку деталировочных чертежей проектируемых металлоконструкций. Данный комплект строительной документации необходим для изготовления металлоконструкций, та… подробнее

Общие данные

1. Данная марка разработана на основании задания на проектирование.

2. В настоящем проекте содержатся чертежи металлоконструкций трубы для отвода газов с температурой 200 С и высотой 25 м.

-СП 16.13330.2011 «Стальные конструкции»

-СП 43.13330.2012 «Сооружения промышленных предприятий»

-СП 28.13330.2012 «Защита строительных конструкций от коррозии»

4. Нормативное значение ветрового давления по II ветровому району – 0,30 кПа

5. Газоотводящий ствол дымовой трубы представляет собой стальную гладкую оболочку с условным диаметром 1200 мм, к которой подходит газоход с надземным примыканием.

6. К газоотводящему стволу крепятся скобы и ограждение для наружного осмотра дымовой трубы. В нижней части ствола трубы приварена опорная плита для крепления к фундаменту.

7. Металлические конструкции запроектированы в соответствии с требованиями СП 16.13330.2011 «Стальные конструкции».

8. Изготовление и монтаж конструкций производить в соответствии с требованиями ГОСТ 23118-99 и МДС53-1.2001 «Рекомендации по монтажу стальных конструкций» и СП 43.13330.2012 «Сооружения промышленных предприятий».

9. Марки стали проката: С235, С245, С255 по ГОСТ 27772-88 приведены в спецификации и на узлах проекта.

10. Для сварки стальных конструкций применены электроды, сварочная проволока, флюсы и углекислый газ в соответствии с п.2.2 и табл.55,56 СП 16.13330.2011. Заводские сварные швы производить полуавтоматической сваркой в среде углекислого газа при нижнем положении шва сварочной проволокой Ø1,4-2мм. Монтажные угловые швы производить ручной сваркой электродами Э-42А по ГОСТ 9467-75. Высоту сварных швов принять согласно 12.8 и табл.38 СП 16.13330.2011. Для болтовых соединений приняты болты и гайки, удовлетворяющие требованиям ГОСТ 1759.0-87.

11. Антикоррозионная защита металлических конструкций:

-Поверхности трубы должны иметь степень очистки не ниже второй по ГОСТ 9.402-2004.

-Защита наружных и внутренних поверхностей ствола выполняется жаростойкой эмалью КО-811 ГОСТ 23122-78 в три слоя (общая толщина покрытия 80 мкм).

12. При выполнении сварочных соединений все угловые швы выполнять с плавным переходом к основному металлу. Все стыковочные швы газоотводящего ствола выполнять с полным проваром по толщине с последующим контролем физическим методом кольцевых швов.

Основные этапы вывода печной трубы через кровлю

Прежде чем вывести трубу через кровлю нужно уяснить два наиболее важных момента:

во-первых, место стыка трубы и кровельного покрытия должно быть правильно герметизировано. В противном случае затопление помещения – это лишь вопрос времени;
во-вторых, задаваясь вопросом, как вывести дымоход, нужно задумываться о пожарной безопасности. Особенно эта проблема актуальна для деревянных построек.

Как и было сказано выше, монтаж дымохода лучше всего осуществлять в непосредственной близости от конька. Именно поэтому о выходе дымохода через кровлю в максимально возможной наивысшей точке здания следует поговорить более детально.

Материалы и инструменты для вывода дымохода через кровлю

Чтобы сделать проход трубы в непосредственной близости от конька крыши, потребуются следующие строительные материалы:

базальтовая вата;
кожухи;
красный кирпич, если труба сделана из него;
цемент;
песок;
каркас из металла или арматура;
гвозди, скобы или саморезы;
строительный скотч.

Для работы потребуются следующие строительные инструменты и приспособления:

емкость для замешивания раствора;
ножовка по металлу или болгарка;
молоток;
плоскогубцы;
отвертка или шуруповерт;
ножницы.

Кроме того, следует подготовить измерительные инструменты. Например, при возведении дымохода из кирпича потребуется уровень, а, чтобы выбрать месторасположение трубы относительно конька и определить ее требуемую высоту, нужно запастись измерительной лентой или рулеткой.

Монтажные работы

Монтаж следует начинать лишь после того, как вычислены необходимые размеры основных элементов дымохода

В первую очередь нужно уделить внимание тому, на сколько будет возвышаться труба над коньком крыши

Выше перечислены все инструменты и стройматериалы, необходимые для обустройства прохода труб из различных материалов через кровельный пирог, но стоит понимать, что для каждого вида дымохода нужна своя технология монтажа. На сегодняшний день наиболее популярными являются нержавеющие, кирпичные и керамические дымоходы, именно о них пойдет речь далее.

Проходка нержавеющего дымохода через кровлю

Технология выполнения подобных работ выглядит следующим образом:

прослойка из пароизоляционного материала разрезается конвертом и укладывается над проходкой. Ее края закрепляются с помощью подготовленных крепежей к стропилам;
по периметру прохода создается обрешетка и заполняется гидроизоляционным материалом;
водоотталкивающий слой кровельного пирога делается выше, по аналогии с пароизоляцией.

По периметру дымохода требуется оставить небольшой зазор. Это обусловлено тем, что со временем конструкция даст усадку.

Если проходку требуется обустроить не в новом здании, а в реставрируемом, то в первую очередь необходимо определить территорию где будет проходить труба и демонтировать кровельное покрытие. Расстояние между трубой и стропилами нужно заполнить базальтовой ватой, которая не поддается воздействию влаги и хорошо переносит высокие температуры. В остальном монтаж ничем не отличается от работ, проводимых при обустройстве проходки в строящемся здании.

Обустройство проходки керамической трубы через кровельный пирог, практически идентично вышеописанным работам, но имеется одно исключение использование базальтовой ваты необязательно. Керамическая труба является отличным теплоизоляционным материалом.

Проходка кирпичного дымохода через кровлю

Технология обустройства проходки дымохода из кирпича зависит от типа трубы. Она может быть классической или упрощенной. Различия заключаются в следующем:

классический кирпичный дымоход имеет в своей конструкции такой элемент как выдра, которая гарантирует герметичность проходки. Соответственно использование дополнительных материалов, например, стальных листов не требуется;
у упрощенного дымохода нет распушки, поэтому его нужно дополнительно закреплять, даже несмотря на то, что высота его наружной части невысока.

В остальном следует придерживаться технологии приведенной выше. Тот есть монтировать слои кровельного пирога в соответствии с приведенной инструкцией.

Монтаж проходки дымохода через кровельный пирог не является сложной задачей. Все что нужно – это четко следовать инструкции и соблюдать определенные правила. Это поможет выполнить все работы самостоятельно и не затратить чрезмерно много средств.

Список источников
