Ремонт, регулировка и обслуживание пластиковых пвх окон своими руками

Необходимые иструменты

Собственно для всех возможных работ по настройке окон понадобятся следующие инструменты:

ключ шестигранный 4 мм;
набор насадок для отвертки в виде звезды ( с маркировкой Т, ТХ);
обычная крестовая отвертка размером 3 или 4;
плоскогубцы или пассатижи;
машинное масло или аэрозоль WD-40.

В основном для настойки применяется ключ шестигранный, который еще называют нередко мебельным. Форма у ключа может быть в виде буквы «Г» или какой-либо подобной. Мастера установщики используют несколько видоизмененный ключ, у которого на верхней меньшей части есть еще один небольшой загиб для удобства, однако подойдет и стандартный.

Насадки в виде звезды понадобятся лишь в нескольких моделях фурнитуры, и все же лучше, чтобы они были под рукой. Для креплений самой фурнитуры к профилю используются болты под крестовую отвертку. Так, например, для замены дверной ручки или ее настройки понадобится именно она.

Гораздо проще все происходит, если необходима регулировка раздвижных окон. В этом случае вся работа сводится к настройке расстояния роликовых кареток, на которых крепится подвижная створка.

Очистка фурнитуры от скопившейся пыли

Раз в 5-7 лет окна нуждаются в глубоком очищении от скопившейся грязи в труднодоступных местах. Своевременно не почистив их, рано или поздно вам придется их ремонтировать, поскольку функционирование будет нарушено. Ремонт достаточно трудоемок в плане веса конструкции, поэтому желательно проводить работы с помощниками.

Схема регулировки элементов для приведения их в чистоту и порядок:

снять створку с петель, убрав накладные элементы рамы;
вынуть верхнюю ось;
убрать створку с нижних петель;
аккуратно отставить в сторону.

Снятие элементов необходимо производить с помощником

Поверхность створки тщательно осматривают и откручивают закрепленные на ней шурупы. Детали механизма хорошо промывают, желательно с использованием специализированных растворов, которые легко наносить с помощью кисти. После этого конструкция хорошо просушивается на свежем воздухе или при помощи холодного воздуха из фена. На каждый движущий механизм наносится смазка. Фурнитура собирается в обратном порядке и устанавливается на исходное место.

Перед сборкой окна все элементы фурнитуры необходимо смазать

Регулировка петель пластиковых окон:

Большинство конструкций окон из пластика не предусматривает наличие форточек. Для обеспечения проветривания помещений достаточно будет выставлять створки в «режим проветривания». Однако при этом режиме образуется довольно большой по размеру промежуток между створкой и рамой, и в зимние морозы будет наблюдаться быстрый переход теплого воздуха из комнаты на улицу, при этом помещение может охладиться сверх меры. Для предотвращения такого явления желательно придумать способы уменьшения этого зазора.

Также существует другая крайность, когда в квартирах просто «гуляет» ветер, пропускаемый уплотнителем.

В этих случаях может помочь регулирование прижимы петель либо как крайняя мера их ремонт. В большинстве случаев регулируется лишь одна петля (исключение применяется в откидных окнах, где этим операциям подвергаются и верхняя и нижняя петли).

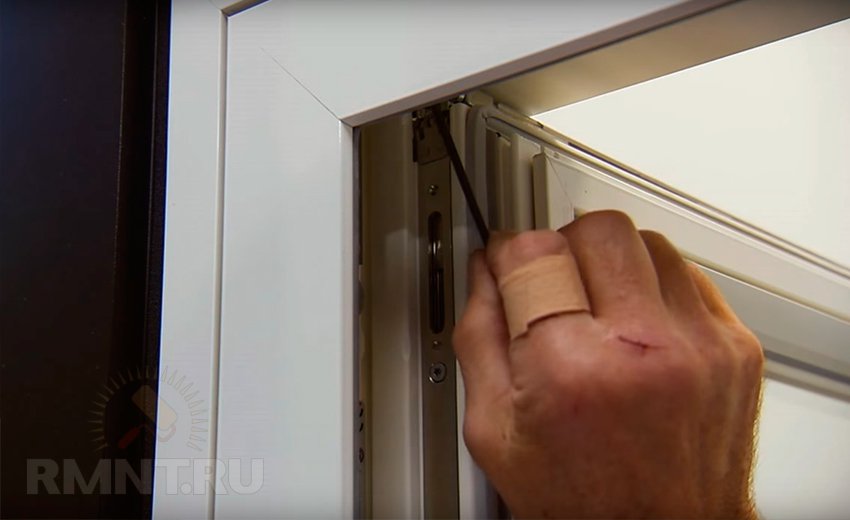

Процесс регулирования начинается с нахождения места сквозняка. Например, если оно находится вблизи от нижней петли, то находится шестигранник, и сняв с него колпачок, проводят действия, описанные в инструкции (для поднимания окон ключ проворачивается в сторону хода часовой стрелки, а для его опускания – в обратную).

Регулировка петель пластиковых окон

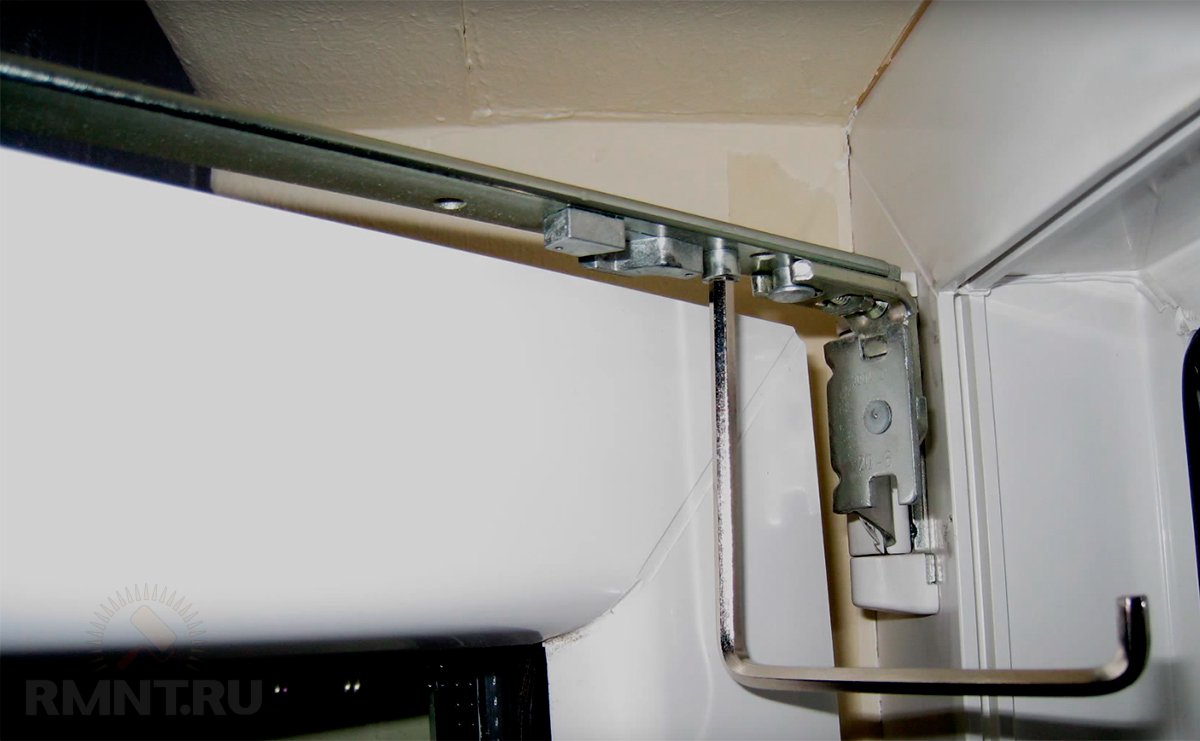

Для прижима верхней петли необходимо будет заранее выставить створку окна в режим «проветривания» (с помощью поворота ручки). Эти действия необходимы для того, чтобы получить доступ к винту, отвечающего за прижим петли. Следует помнить, что окно необходимо будет поддерживать, так как в этом режиме оно висит лишь на одной петле.

Некоторые фирмы комплектуют свои окна блокираторами, которые при проведении операций регулировки необходимо отключить перед открыванием, нажав на него до открывания окна.

Бывают случаи, когда у окон расшатываются ручки. Это тоже достаточно легко исправить самостоятельно

Для этого необходимо немного приподнять пластинку из пластмассы, расположенную в её основании, и осторожно вращать её в любую сторону на 90оС. После этих действий покажутся винты

Их следует подтянуть отверткой до упора.

Но бывает и так, что ручка очень туго поворачивается. Во избегании такой ситуации, достаточно будет произвести смазку фурнитурных механизмов, представленных петлями, прижимными механизмами и эксцентриками. Для смазки применяют машинное масло, примером которого является WD – 40. Смазывание желательно проводить ежегодно, а также рекомендовано проводить проверку фурнитуры на наличие различных дефектов.

Хотя все операции по регулировке пластиковых окон достаточно просты, и их запросто можно сделать самостоятельно, однако, для их проведения желательно ознакомиться и осмыслить все предложенные рекомендации. Если имеются какие-либо сомнения, что не справитесь с решением проблем необходимо обращаться к услугам специалистов.

Регулировка створок

Наиболее частым дефектом, возникающим время от времени при эксплуатации ПВХ окон, можно назвать появление трения между створкой и рамным профилем. Это вполне обычное явление: здание просаживается, а вместе с геометрией оконного проёма перекашивается и сама пластиковая рама.

Суть регулировки в том, чтобы расположить створку пропорционально внутри проёма окна. Для этого имеется возможность плавно изменять положение и наклон створки путём настройки верхней и нижней петель. Основным инструментом в этом деле выступает шестигранный ключ на 4 мм. Несколько реже используется шестигранник на 3 мм или ключ типа TORX.

Перед регулировкой точно определите место затирания створки о раму, обычно это нижний торец или место касания верхнего профиля створки и ножниц верхней петли. Если у вас недостаточно опыта в регулировке, вращайте винты по 1/4 оборота и закрывайте окно, проверяя, не исчезло ли трение и не появилось ли оно в другом месте.

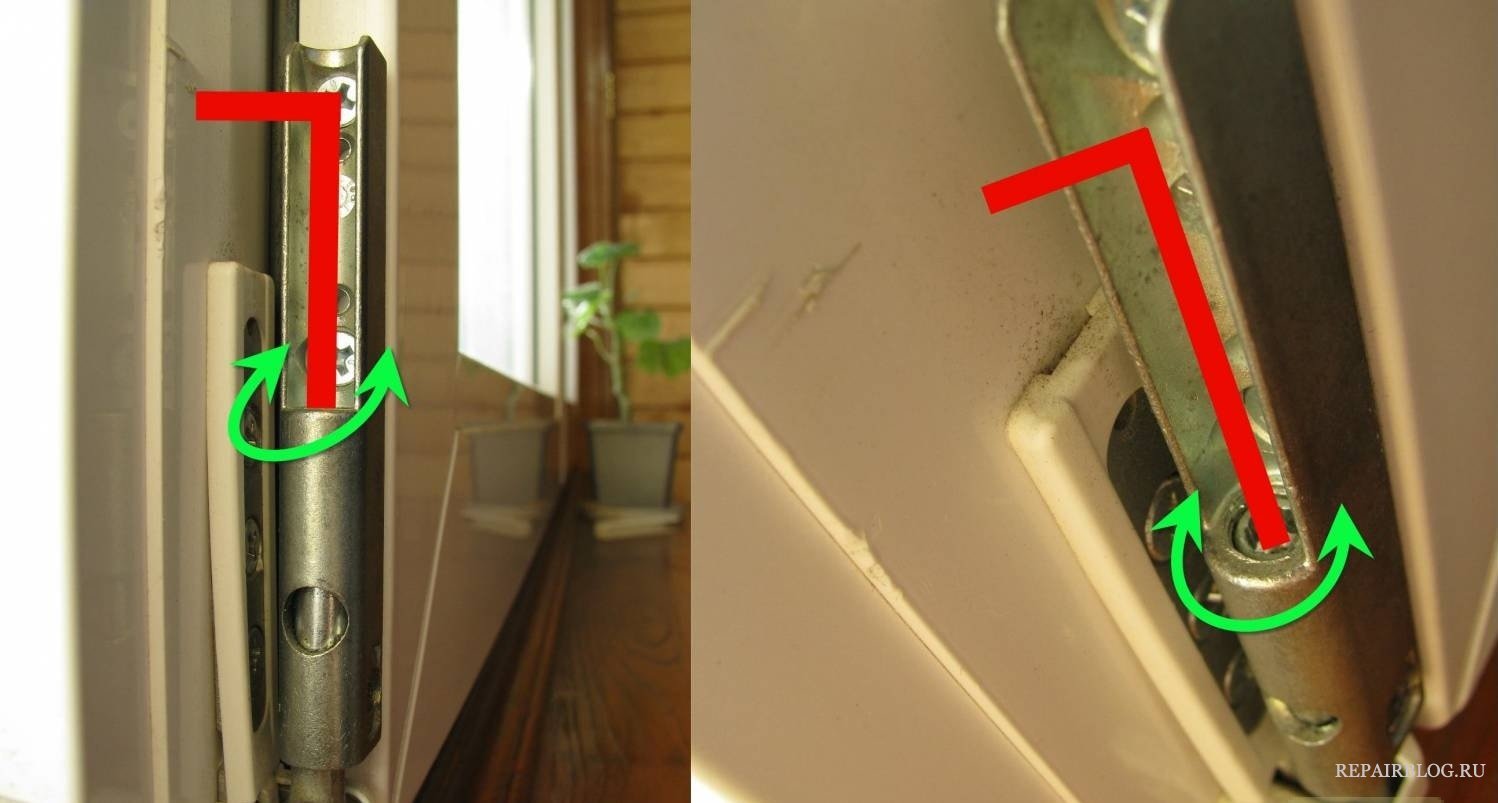

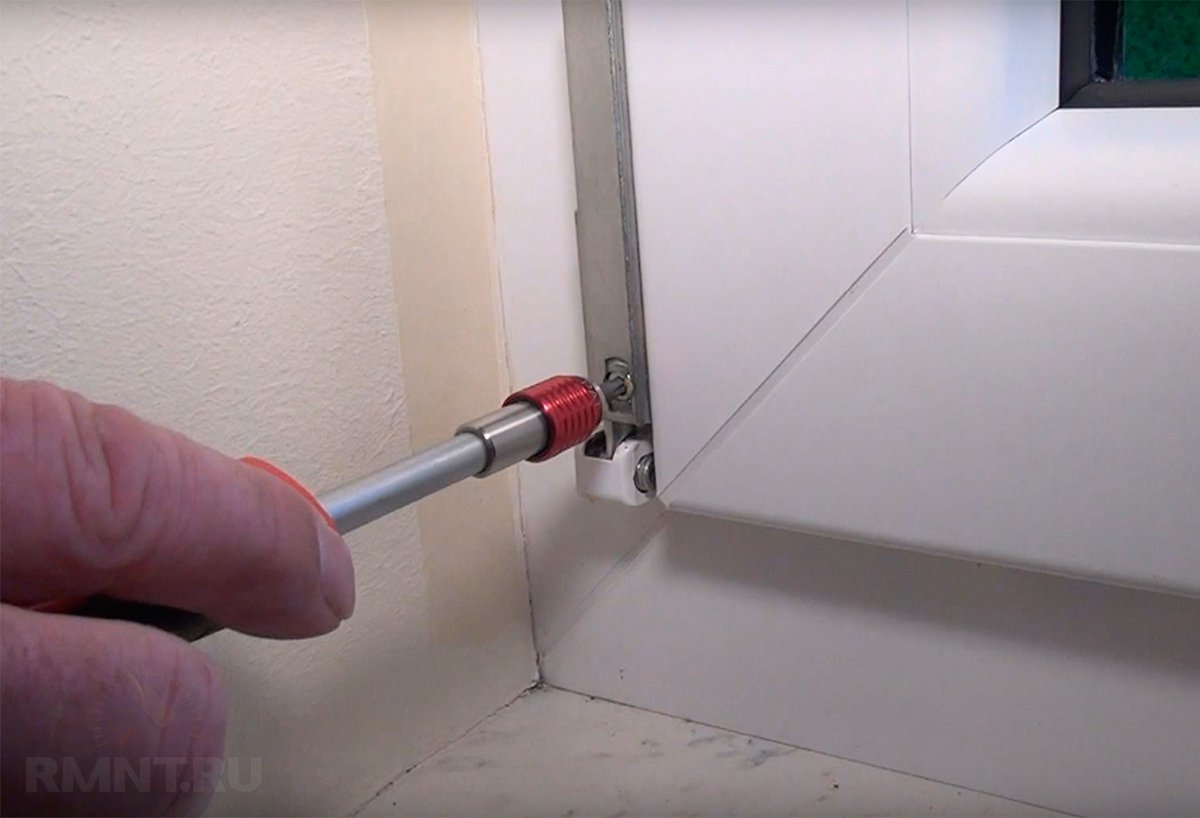

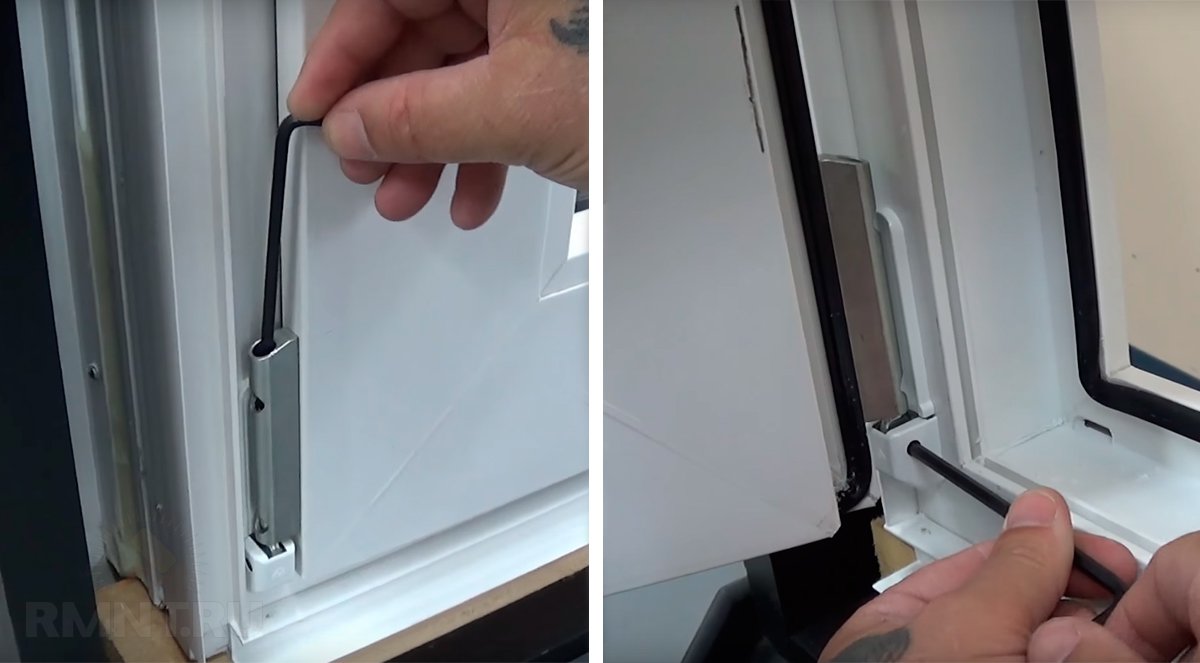

Для регулировки нижней петли предусмотрено два винта: вертикальный и горизонтальный. Доступ к вертикальному винту вы получите, открыв окно на проветривание и удалив защитную накладку (её нужно поддеть на себя и стянуть вверх). Вращая винт по часовой стрелке, вы приподнимаете всю раму целиком, в обратном направлении рама опускается.

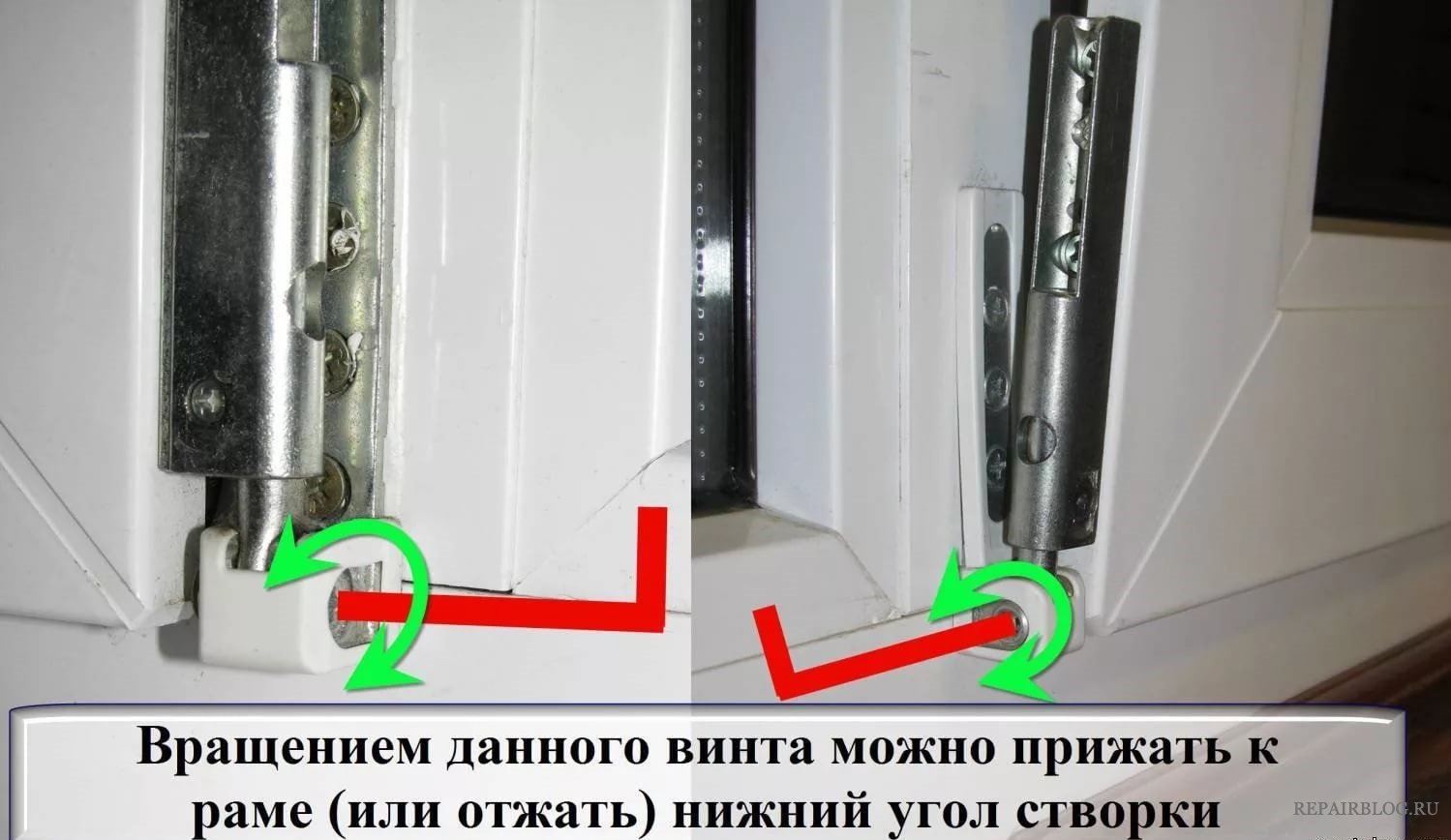

Чтобы изменить наклон рамы предусмотрен нижний горизонтальный регулировочный винт. Если прокрутить его по часовой стрелке, то нижний угол рамы сместится в сторону петли и наоборот. Для доступа к нижнему винту снимать заглушку не обязательно, но если вставить ключ мешает близко расположенный откос, распахните створку и вращайте с обратной стороны петли.

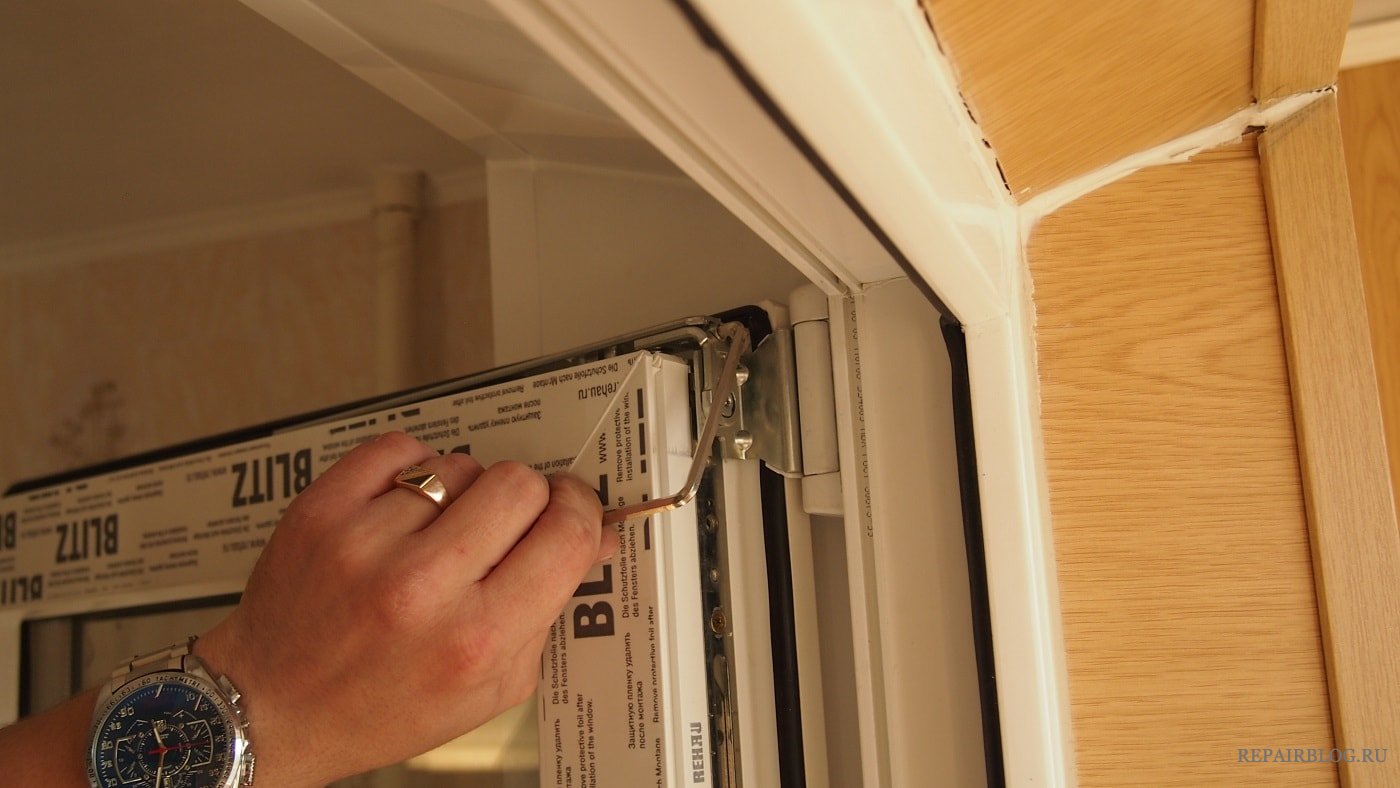

По аналогии можно сместить и верхний угол створки, регулируя верхнюю петлю. Смотрите, как прост принцип регулировки: вертикальный винт нижней петли позволяет смещать створку вверх и вниз, а совместная регулировка верхней и нижней петли — влево или вправо. Регулировочный болт будет доступен при распахивании створки под прямым углом, он находится в основании ножниц. Закручивая его, вы притягиваете створку к раме (верхний угол смещается влево) и наоборот. Следите, однако, чтобы между ножницами и профилем оставался зазор хотя бы в 1–2 мм, иначе при откидывании створки она будет тереть рамой о металлический кронштейн верхней петли.

Вентиляционные клапаны

Рис. 18. Приточный вентиляционный клапан.

Доступ свежего воздуха является крайне важным аспектом, который оказывает непосредственное влияние на состояние здоровья (как людей, находящихся в помещении, так и комнатных растений). Но в зимнее время года проветривание может причинять некоторые неудобства (происходит резкий перепад температуры в помещении, который может спровоцировать риск возникновения острых респираторных и простудных заболеваний). Для их предотвращения были изобретены вентиляционные оконные клапаны.

Данное устройство монтируется непосредственно в оконную раму. Принцип действия вентиляционного клапана базируется на природном механизме передачи воздушных потоков при возникновении разницы давления и температуры воздушных масс. В большинстве случаев расчетный объем пропускаемого в помещение воздуха равен примерно 20 м3/час. Данная величина позволяет проветривать комнату без возникновения чрезмерного перепада температур.

Режимы пластиковых окон – какие бывают и что это такое

Зимний режим пластиковых окон – этот режим позволяет обеспечить более плотное прилегание рамки створки окна к оконной раме и, соответственно, способствует сбережению тепла в зимнее время года;
Летний режим пластиковых окон – отличается менее плотным прилеганием створки, что обеспечивает возможность постоянной циркуляции воздуха между помещением и окружающей средой, т.е. позволяет реализовать режим микропроветривания.
Стандартное положение (режим среднего прижатия створки к раме – эксцентрик находится посредине), как правило, окно со стеклопакетом в таком режиме одинаково хорошо работает и зимой, и летом, обеспечивая оптимальное прижимание уплотнителя.

Зачем нужна регулировка режимов пластиковых окон

Установка режимов дает возможность продлить срок службы окна. Регулировка позволяет менять степень прилегания створки к раме. Ведь в зимнее время материал сжимается, а летом расширяется. Регулирование фурнитуры ПВХ окна дает возможность снизить износ уплотнителя и крепежных деталей.

Кроме того, к числу причин, по которые нужно менять режимы, относятся:

дует из окна. Холодный воздух зимой или пыль летом – это то, чего стремятся избежать, устанавливая новое окно;

плохо открывается/закрывается створка. Например, если пластиковое окно заклинило в режиме проветривания, то одной из причин может быть – неправильно установленный режим;

провисание оконной створки. Является следствием износа петель, устраняется путем перехода в зимний режим или замены фурнитуры.

Возможность перехода между режимами реализована в фурнитуре известных производителей, типа: Maco, Roto, Siegenia Aubi, GU. Однако сегодня, настройка фурнитуры – это скорее правило, нежели исключение, для всей фурнитуры классом выше бюджетного.

Как определить, есть ли возможность перевести окна в зимний режим?

Зачастую при установке пользователь не получает информацию о возможностях оконной фурнитуры. Чтобы понять, предусмотрен ли перевод в разные режимы для конкретного ПВХ окна, нужно изучить внешний вид (маркировка) фурнитуры, в частности цапфы.

Цапфа или эксцентрик – это элемент фурнитуры, позволяющий регулировать степень прижима створки к оконной раме. Расположена она сбоку створки.

Регулировка оконного эксцентрика для перевода окна на зимний режим

Если на поверхности цапфы обозначены отверстия для ключа (в виде звездочки, отвертки, шестигранника) или же цапфа имеет овальную форму, это указывает на то, что данная фурнитура предоставляет возможность эксплуатации окна в разных сезонных режимах.

Виды оконных цапф Овальная оконная цапфа

Нужно ли переводить окна на зимний режим?

Осенью, с приближением холодов, рекомендуется перевод фурнитуры в зимний режим. В противном случае, велика вероятность появления поддувания со стороны створки. Если уплотнитель находится в хорошем состоянии, можно оставлять окно на летнем режиме. В период потепления, перевод фурнитуры в летний режим, способствует снижению давления (нагрузки) на уплотнитель и является обязательным условием ее длительной эксплуатации.

Примечание. Производители рекомендуют эксплуатацию окна в летнем режиме круглый год. Если нет предпосылок для перевода в зимний режим, его выполнять необязательно.

Как определить в каком режиме пластиковые окна?

Есть два способа проверить в каком режиме работает окно:

Оценить степень прижима створки окна к раме. Взять лист бумаги и поместить его между створкой и рамой. Если после закрытия окна зажатый лист вытягивается с минимальным усилием – значит окно настроено на летний режим, если не вытягивается (разрывается), то на зимний.

Посмотреть на положение цапфы (эксцентрика). На круглой цапфе есть черточка (точечка, звездочка), по которой можно оценить режим. Если черточка сориентирована в сторону улицы – это зимний режим, если в сторону помещения – летний.

Положение эксцентрика в зимнем и летнем режиме окна Расположение цепфы в зимнем и летнем режиме пластикового окна

Для овальных цапф действует другое правило. Если она расположена вертикально – обеспечивается слабый прижим створки к раме окна, что позволяет утверждать, о настройке окна на летний режим. Если горизонтально – сильный прижим, т.е. зимний режим.

Регулировка цапф на пластиковых окнах — разные режимы прижима оконной створки

Как отрегулировать прижим пластикового окна:

Хотя пластиковые окна отличаются своей комфортностью и практичностью в обращении, фурнитура имеет достаточно сложное устройство механических частей, требующие к себе бережной эксплуатации и регулярной профилактики. При появлении вышеперечисленных проблемных ситуаций с окнами необходимо срочно отрегулировать для избегания дальнейшей поломки.

Для этих целей понадобится шестигранный ключ, при помощи которого производится регулирование. Этим ключом нужно производить повороты в одном из 3 направлений:

влево либо вправо;

по отношению к раме вниз либо вверх;

регулировать плотность прижима.

При проведении данных операций можно устранить имеющиеся мелкие недочеты после установки окон, которые иногда возникают даже после работы опытных специалистов.

Регулировка прижима пластикового окна

Для удобства регулировки по всему периметру пластиковых окон располагаются эксцентрики с метками, помогающими найти ориентир для прижима. В случае, когда черточка будет направлена в сторону улицы, это будет указывать на слабый прижим, а в обратном направлении – очень плотный.

Регулировка прижима пластикового окна

Наряду с ключом-шестигранником для регулирования оконных полотен применяют плоскогубцы, гаечный ключ либо специальные пластины, которые находятся на плоскости створок. Выбор «трудового орудия» напрямую связан с конструкциями окон. Если прижимной механизм располагается со стороны нахождения петель, то операцию регулирования окна возможно проводить простой отверткой.

В определении степени прижатия створок окон поможет «язычок» – чем сильнее он выдвинут, тем плотнее прилегают створки.

Для увеличения плотности прижима и уменьшения усилий при закрытии окон, необходимо будет совершить вращательные движения шестигранного ключа против часовой стрелки либо в обратном направлении.

Как отрегулировать ручку

Ручка на ПВХ оконном блоке фактически никак не регулируется и на степень прижатия створки не влияет. Она не участвует в регулировке окна, а лишь является механизмом притягивания к раме открывающегося полотна, а также перевода последнего в положение на микропроветривание и открытие сверху.

Однако нередко ручка разбалтывается либо начинает заедать. Чтобы ее подтянуть или заменить, достаточно добраться до пары болтов. Они находятся под пластиковой накладкой, расположенной на профиле в основании этой оконной фурнитуры. Данную заглушку нужно слегка оттянуть и провернуть, крепежи сразу оказываются доступными.

Если ручка туго проворачивается либо ее заело, то проблема обычно кроется не в ней, а в петлях и верхнем откидном механизме. Эти элементы окна напрямую связаны между собой. Волне возможна ситуация, когда металлические элементы заржавели. Тогда рычаг внутри профиля не будет давать ручке провернуться. Чтобы избавиться от этой проблемы, нужно смазать петли.

Ограничитель поворота

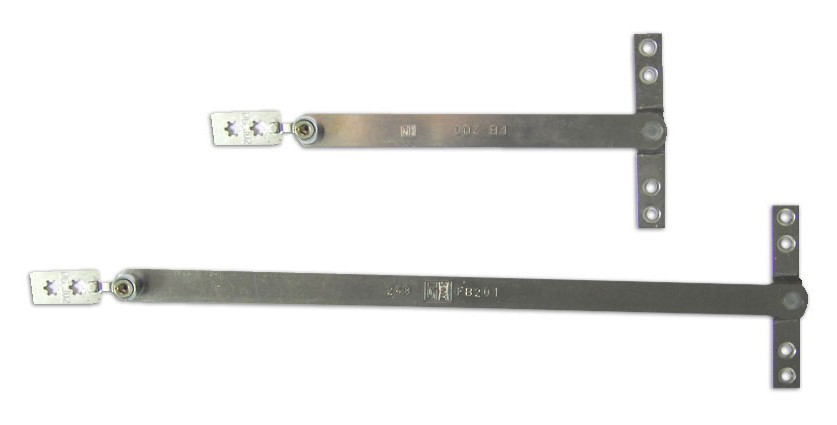

Рис. 2. Ограничитель поворота.

Неприятно, когда приоткрытая створка под давлением воздушного потока вдруг резко распахивается. При этом возможно ее столкновение с другими элементами конструкции окна (профиль, рама). Для избегания подобных происшествий был создан ограничитель поворота.

Рис. 3. Ограничитель поворота.

Данный элемент представляет собой небольшую металлическую подвижную планку, которая соединяет между собой створку и раму окна. Угол поворота зависит от длины данного элемента. В большинстве случаев, длина планки позволяет ограничить угол поворота створки 900-ми. Данный показатель является достаточной величиной для оптимальной эксплуатации окна, при этом соблюдая все нормы безопасности (возможное столкновение и удары о другие конструкции при наличии ограничителя поворота становится невозможным). Высокая прочность металлической планки позволяет данному элементу переносить нагрузки от резких порывов ветра без повреждений.

Замена фурнитуры пластиковых окон и ее «национальные особенности»

Опубликовал Олег в Апрель 1st, 2020

«У вас вылетели ножницы, замена фурнитуры окна будет стоить 5000 рублей». Такую фразу сходу выдал менеджер фирмы по ремонту, едва услышав о том, что окно не закрывается. Диагноз был поставлен молниеносно, прямо по телефону, не глядя

И не важно, что окну с надежной немецкой фурнитурой Roto нет и года. Главное – запугать и быстро «окучить» клиента

Знакомая ситуация, не так ли? Это реальный недавний случай, когда пенсионерка была уже готова отдать деньги, но решила проверить, что скажет частный мастер. Приехав, я увидел, что окно лишь слегка просело, и уперлось в раму цапфой механизма. Весь ремонт занял 5 минут, и стоил на порядок дешевле.

Так в каких же случаях замена фурнитуры пластиковых окон действительно необходима, и как понять, что фирма вас «разводит»?

Замена фурнитуры окна НЕ нужна, если

– Окно не закрывается, не заходит в раму до конца, во что-то упирается
В данном случае нужно просто отрегулировать фурнитуру, или геометрию створки.

– Треснула или сломалась ручка окна
Заменить ручку пластикового окна самостоятельно может практически любой человек, и сейчас они продаются в обычных хозяйственных магазинах (их качество там довольно низкое, но это уже другой разговор).

– Оконная ручка прокручивается очень легко, без усилий, при этом фурнитура окна не двигается.
Скорее всего, выпал штифт внутри ручки. Нужно снять ее, и вставить штифт обратно. Такую ручку лучше поменять.

– Окно случайно открыли в двух положениях
Ситуацию легко поправить, если действовать .

– Ручка двигается туго, или не закрывается до конца
Требуется смазка и регулировка фурнитуры окна. Лучше пригласить специалиста, иначе рано или поздно может произойти серьезная поломка, например, обрыв углового переключателя.

– Слышен скрип, скрежет, другие посторонние звуки в механизме
То же самое, чистка, смазка, регулировка фурнитуры.

– Сломан блокиратор пластикового окна, или его ответная часть
В большинстве случаев блокиратор случайного открывания можно просто выбросить, и не заморачиваться. Окно будет нормально работать и без него.

– Ручка пластикового окна заклинила, и не поворачивается
Чаще всего, эту проблему можно устранить без замены фурнитуры. Впрочем, чтобы разобраться, что делать, вам лучше полностью прочесть вот эту статью.

Резюме: в большинстве случаев нужно просто вызвать мастера с прямыми руками, который отрегулирует ваши окна, а не менеджера по продажам. Как найти такого мастера? Если вы живете в Москве, мой мобильный телефон есть на сайте:)

Когда действительно требуется ремонт, или полная замена фурнитуры окна

– Поломка редуктора основного запораСимптомы: ручка с треском поворачивается в неестественные положения. Окно при этом не закрывается, или не открывается.Причины: изношенность механизма, строительный мусор в нем.

– Обрывы угловых переключателей и средних запоровСимптомы: окно перестало откидываться, либо, наоборот, больше не закрывается сверху и со стороны петель.

Как проверить: нужно открыть створку, нажать блокиратор, если он имеется (как его найти, читайте .), и покрутить ручкой. Все запорные цапфы (см. фото), в том числе сзади и снизу створки, должны двигаться синхронно с поворотами ручки, в обе стороны.

Причины: долгая работа без смазки + чрезмерное усилие на ручку окна приводят к обрыву тяги.Примечание: иногда детали расцепляются без обрыва, при этом возможен ремонт без замены фурнитуры.

– Сломаны ножницыСимптомы: окно постоянно открывается в два положения. Верхняя часть створки не фиксируется. Регулировка по высоте не помогает.Причины: брак или изношенность механизма.Примечание: заклинивание ножниц серьезной поломкой не является, и достаточно легко устранимо.

– Поломка ответных планок, балконных защелок
В старой фурнитуре Roto Centro 101 ответные планки были регулируемыми. Ввиду относительной сложности конструкции они с годами ломаются, в продаже отсутствуют, аналогов нет.

Также, не редкость, лопнувшая пружина или корпус защелки балконной двери.

Все эти дефекты можно легко обнаружить визуально.

Лечение: замена сломанной детали на новую, либо, в случае полного отсутствия запчастей, замена всей фурнитуры окна (нижнюю петлю, в большинстве случаев, можно не менять).

Что, если вам все-таки понадобилось не только отремонтировать, но и полностью заменить фурнитуру пластикового окна? Я использую в работе только качественные механизмы, такие как Roto (Германия), Maco (Австрия), и их фирменные заводские кондукторы для точного сверления отверстий. Эта фурнитура безотказно прослужит вам, при своевременном уходе, не менее 15-20 лет.

Опубликовано Обслуживание и ремонт Теги: замена фурнитуры окна

Устранение проблем с оконными/балконными ручками

Ситуация 1: расшаталась дверная ручка

Для устранения данной неприятности достаточно подтянуть крепление ручки. Это самая простая операция, которую можно проделать. Под каждой ручкой имеется прямоугольная накладка, чаще всего расположенная длинной стороной вертикально. Именно ее стоит слегка поддеть за верхний и нижний край пальцами и провернуть весь элемент на 90 градусов. Под ней скрываются два болта с головкой под крестовую отвертку, которые и нужно затянуть. Поддевать пластиковую пластинку прикрывающую болты с помощью отвертки или иного инструмента не стоит, потому как можно повредить или поцарапать поверхность профиля, а также неизбежно деформировать край самой заглушки.

Ситуация 2: установка ручки с предохранителем или замена сломанной

В детских комнатах весьма полезны будут ручки с защитным механизмом, который не позволит маленькому ребенку самостоятельно открыть окно. Для того чтобы снять старую ручку потребуется так же, как и в прошлом пункте, отвернуть заглушку и открутить два болта. После этого слегка покачайте ручку в разъеме и аккуратно достаньте. Новую ручку вставьте в том же положении, как и старую, и закрепите болтами.

Ситуация 3: ручка заедает или не доходит до одной из позиций

Это уже более обширная проблема и имеет несколько возможных причин. Во-первых, вероятно, что механизм ручки и остальной фурнитуры требует чистки и смазки машинным маслом. Во-вторых, если ручка до конца закрытого состояния доходит с большим усилием, то стоит ослабить прижимное усилие на створке.

Для того чтобы смазать и почистить дверную ручку следует ее сперва демонтировать. После этого используя кисточку и пылесос очистить механизм от возможных загрязнений. Можно использовать немного чистящего средства для мойки стекол, только не перестараться, чтобы излишки не остались внутри профиля. После этого останется только смазать все подвижные детали и собрать ручку обратно. Легче всего для смазки использовать WD-40 с трубкой в качестве насадки. С помощью нее можно полноценно вскрыть детали защитным слоем масла. Следует использовать масло или аэрозоль каждый раз, когда производится регулировка окон ПВХ.

Когда ручка туго закрывается до конца, то следует немного уменьшить прижимное усилие. Для этого имеются на торце створки окна специальные эксцентрики со стороны ручки, а также болты регулировки на петлях с другой стороны. Более подробно об этом будет написано ниже в пункте настройки прижимного механизма.

Ситуация 4: ручку заклинило

Ничего страшного при этом не происходит, и нет никакой необходимости заменять фурнитуру или ручку, даже снимать ее нет нужды. Данная проблема происходит из-за неверного срабатывания блокировочного механизма, который не позволяет менять позицию окна в открытом состоянии. Для разрешения проблемы следует самостоятельно отвести рычаг блокиратора и освободить движение ручки. Рычаг блокиратора находится на торце створки со стороны ручки. По конструкции есть два вида исполнения: пластина в виде язычка (рычага), который при открытой створке отведен под углом по отношению к уплотнительной резинке и прикручен непосредственно к торцу, а также вариант в виде клипсы, которая заходит на уплотнительную резинку.

Замена разбитого стеклопакета

Если разбито одно стекло в стеклопакете, то все равно нужно менять полностью стеклопакет в сборе. Пожалуй, это самый дорогой вид ремонта пластиковых окон, поэтому для тех, кто хочет сэкономить, лучше сделать его своими руками. Для начала вам придется заказать стеклопакет на фабрике или в специализированной фирме. Чтобы измерить стеклопакет не нужно его вытаскивать, достаточно измерить расстояние между крайними точками прижимных штапиков и вычесть из каждого результата по полтора сантиметра. По этим параметрам и можно заказывать новый стеклопакет.

Для демонтажа старого стеклопакета сначала снимаются при помощи стамески длинные вертикальные штапики. Демонтировать штапик нужно начинать от угла. Прокладки необходимо сохранить для нового стеклопакета. После демонтажа штапиков, стеклопакет легко вытаскивается, а рама промывается мыльным раствором. Теперь можно устанавливать новый стеклопакет и снова — штапики в обратной последовательности. Штапики вставляются в пазы легкими ударами резиновой киянки. Более подробно все расписано в статье про замену стеклопакетов своими руками .

Теперь вы видите, что самостоятельный ремонт пластиковых окон — процедура нестрашная. Видео и фото ремонта пластиковых окон своими руками помогут вам выполнить все необходимые операции.
