Инструкция по замене картриджа Canon MF4410, MF4430, MF4450, MF4550d, MF4570dn, MF4580dn. Картриджа Canon 728

Если у вас первый раз закончился картртдж в одном из многофункциональных устройств Canon MF4410, MF4430, MF4450, MF4550d, MF4570dn, MF4580dn и у вас возник вопрос как это сделать правильно — тогда эта статья для вас.

1. Первым делом чтобы заменить картридж на новый, нужно извлечь старый. Для этого нам поднять вернюю часть МФУ, т. е. сканер, вверх. Беремся как указано на рис.1

2. Открываем крышку МФУ, легко потянув вверх рис. 2.

3. Подняв сканер МФУ, нам еще необходимо открыть крышку отделения где собсвенно и находится картридж Canon 728 рис. 3.

4. На крышке есть специальное место для пальцев за которое мы и тянем рис. 4.

5. За специальную ручку вытаскиваем картридж, потянув его на себя и вверх рис. 5.

6. Вытащите новый картридж из упаковки рис. 6.

7. Потрясите картридж несколько раз вокруг оси и в горизонтальной плоскости (вправо и влево) рис. 7.

8. Плавным но сильным движением вырвите предохранительную ленту из картриджа. Потяните за ее торчащий край слева

Лента должна витянутся на всю длину картриджа, и потом ее нужно вырвать полностью! Обращем ваше внимание, ленту лучше именно вырвать, а не отрезать, чтобы не получилась ситуация в которой часть ленты останется внутри картриджа. Тогда она не даст картриду нормально работать, а если вы ее уже отрезали, прийдется разбирать картридж чтобы ее извлечь рис. 8

8.

9. Установите картридж в устройство (МФУ, принтер). По бокам отсека, куда устанавливается картридж, есть борозды-направляющие, а на картридже соответствующие выступы. Вам нужно их совместить и плавно, нажимая на картридж, задвинуть его до упора рис. 9 .

11. Закройте верхнюю крышку сканера устройства рис. 11 .

10. Закройте верхнюю крышку отсека картрижда, нажав на нее. МФУ характерно зажужжит, прокручивая шестерни картриджа рис. 10 .

Если вы пользуетесь принтером, то будьте готовы, что однажды на этом устройстве нужно будет заменить картридж. Сама по себе эта процедура не так уж трудна или сложна. Хотя многие владельцы оргтехники предпочитают обращаться к помощи специалистов. Но можно ли самостоятельно заменить картридж в принтере? Конечно. Главное, знать всю технологию, учитывать различные нюансы и не допускать ошибки, которые могут негативно сказаться на работе печатающего устройства.

Первым делом нужно вынуть картридж из принтера. Сделать это довольно просто. Однако прежде чем приступать к извлечению детали рекомендуем надеть перчатки и одежду, которую не жалко замарать. Дело в том, что из старого изделия часто просыпаются остатки тонера.

Когда будете готовы, то можете начинать. При этом достать картридж из принтера вам поможет следующая инструкция:

1. Включаем печатающее устройство. Лишь на некоторых моделях принтеров замена делается при выключенном питании.
2. Теперь нужно получить доступ к «внутренностям», где и находится емкость с чернилами. Для этого обычно требуется открыть или выдвинуть переднюю крышку. Будьте осторожны – на многих моделях есть специальные защелки. У каких-то устройств и вовсе нужно нажимать соответствующую кнопку.
3. Что же делать дальше? Если у вас струйный принтер, то каретка с картриджами должна «передислоцироваться» в так называемое положение для замены. После чего пользователь сможет без труда достать до них рукой. У лазерных принтеров картридж обычно никуда не выезжает. Как только вы откроете крышку, то сразу же увидите его. При этом у некоторых принтеров (тот же HP LaserJet Pro CP1025) для извлечения картриджа с краской определенного цвета требуется нажать специальную клавишу-индикатор. Только так карусель прокрутится и встанет в правильное для замены положение.
4. Далее нужно . Делается это по-разному. Все зависит от производителя и модели. Ведь каждое устройство оборудуется своими механизмами, удерживающими картридж. Например, у многих струйных печатников нужно опускать рычаг. Потом остается лишь слегка надавить на картридж, чтобы он выпал из пазов. Какие-то емкости с тонером следует вынимать по-другому – взяв рукой за верхнюю часть и потянув вверх под углом от места крепления. Еще некоторые принтеры для изъятия картриджа требуют нажатия кнопки сброса сбоку каретки. Одним же из самых сложных устройств в этом плане считается Epson FX-890. Чтобы извлечь картридж из этого принтера, нужно открыть крышку, снять защитную заслонку и убрать направляющую ленту.
5. Доставайте расходник аккуратно! При этом старайтесь не касаться других внутренних деталей. Не рекомендуется также трогать фотобарабан или подвижные части картриджа.

Разновидности картриджей для смесителей

Картриджи классифицируются по устройству и принципу работы. По устройству бывают такие разновидности:

1. Шаровые. Оборудованы шаром с одним или двумя отверстиями. Во время работы за счет такого запорного механизма производится контроль напора и температуры воды. При передвижении рычага, шарик закрывает один или оба отверстия от патрубков холодной и горячей воды, за счет чего и происходит смешение;
2. Дисковые. Действуют аналогично шаровым, но здесь вместо шарика установлен специальный диск. Если шаровые могут устанавливаться исключительно в однорычажных смесителях, то дисковые подходят и для двухвентильных вариантов.

По используемому материалу они бывают:

1. Металлические;
2. Керамические.

По принципу работы, как озвучено выше, картриджи делятся на два вида:

1. Для однорычажных кранов;
2. Для термостатов;
3. Душевой кабины (двухрычажные).

Каждый тип имеет свои конструктивные особенности. Например, количество отверстий под патрубки и форма накладок для установки в пазы.

Керамический картридж для смесителя

Устройство керамического картриджа для смесителя представляет собой простую конструкцию, где основными деталями являются две пластины. Они плотно прилегают друг к другу, за счет чего осуществляется контроль напора и температуры воды.

Керамический картридж для крана

Одни из самых известных моделей – Hansgrohe и Grohe. Может использоваться для мойки на кухне, умывальника в ванной и душа. Это запорное устройство нуждается в регулярной смазке из-за постоянного трения керамических пластин. При наличии течи ремонту не подлежит – в случае поломки его нужно будет заменить.

Картридж для смесителя для душевой кабины

Картридж для смесителя душевой кабины еще называется дивертор. Он предназначен не только на 3 позиции смешивания воды, как стандартные детали, а на 4 положения и более. Количество зависит от подключенных устройств (к примеру, если используется гидробокс то дивертор работает на 5 положений).

Картридж для смесителя душевой кабины

Для переключения позиций используется латунный стержень с пластинами, который вращается на 360 градусов вокруг своей оси. Такой угол позволяет сочетать несколько режимов смешения – до 6 положений рычага.

Картридж для однорычажного смесителя

Картридж для однорычажного смесителя (ГОСТ 25809-96) или однорукого крана, является самым распространенным запорным устройством. Его работа обеспечивается рычагом, который может вращаться в разные стороны для изменения положения запорного устройства картриджа. Он бывает шаровой и дисковый.

Картридж однорычажного смесителя

Раньше его использовали исключительно в раковинах ванных комнат, но сейчас он также применяется для кухонных сантехнических выводов и душевых кабин.

Картридж для шарового смесителя

Картридж для шарового смесителя представляет собой довольно простую конструкцию, где в нижней части устройства есть несколько отверстий разных диаметров. Их может быть 2 одинаковых и 3, где одно из них большего размера.

Смешение воды здесь производится за счет изменения положения запорного шарика. Он может перекрывать одновременно все отверстия или только половину из них, изменяя напор воды.

Картридж термостатический для смесителя

Термостатический картридж используется для смесителя, оборудованного термостатом. С одной стороны такого крана имеется специальная шкала температур, где можно выбрать нужные параметры. Термостатический запор постоянно находится в заданном положении, поддерживая температуру и напор на определенном уровне.

Картридж для термостататического смесителя

Это устройство часто используется в общественных местах, например, для умывальников или биде.

Заменяем картридж в принтере

Каждая модель печатного оборудования от разных производителей имеет собственную конструкцию, отличается и метод крепления емкости под краску. Ниже мы опишем общий пример замены, а вы, учитывая особенности используемой техники, повторите приведенную инструкцию.

Перед выполнением рассматриваемой процедуры рекомендуем ознакомиться со следующими примечаниями

Особенно внимание на них следует обратить владельцам картриджей FINE, поскольку они наиболее уязвимы, а механизм имеет свои тонкости:

1. Ни в коем случае не прикасайтесь руками к электрическим контактам и соплам на картридже. Они легко отличаются от основы, поэтому проблем с их обнаружением возникнуть не должно.
2. Не задействуйте принтер без недостающего картриджа. Выполняйте замену сразу же.
3. После установки емкости не вынимайте ее обратно без надобности и тем более не оставляйте в открытом виде. Такие действия провоцируют засыхание чернил и поломку оборудования.

Теперь, когда вы ознакомлены с основными примечаниями, можно переходить непосредственно к замене чернильницы.

Шаг 1: Получение доступа к держателю

Сначала следует получить доступ к держателю. Сделать это несложно, достаточно произвести несколько действий:

1. Подключите питание и включите устройство.
2. Закройте лоток приема бумаги в соответствии с его конструктивными особенностями.
3. Откройте заднюю крышку. Теперь дождитесь, пока держатель будет перемещен в состояние для замены картриджа. Не прикасайтесь к нему во время передвижения.

Если крышка будет находиться в открытом состоянии более десяти минут, держатель встанет на свое место. Переместится он обратно только после повторного закрытия и открытия крышки.

Шаг 2: Извлечение картриджа

Во время этого шага вам нужно извлечь чернильницу, крепление которой находится вблизи с остальными составляющими устройства

Важно не трогать металлические компоненты, не задеть их картриджем. В случае попадания на них краски просто аккуратно уберите жидкость с помощью салфеток. Само извлечение емкости для чернил происходит следующим образом:

Само извлечение емкости для чернил происходит следующим образом:

1. Нажмите на картридж до появления щелчка.

Аккуратно достаньте его из разъема.

В зависимости от модели и производителя принтера крепление может отличаться. Часто встречается конструкция с наличием специального держателя. В таком случае сначала его нужно открыть, а потом уже достать емкость.

В каждой местности существуют свои законы и постановления по поводу выброса расходных материалов. В соответствии с ними утилизируйте использованный картридж, после чего переходите к установке нового.

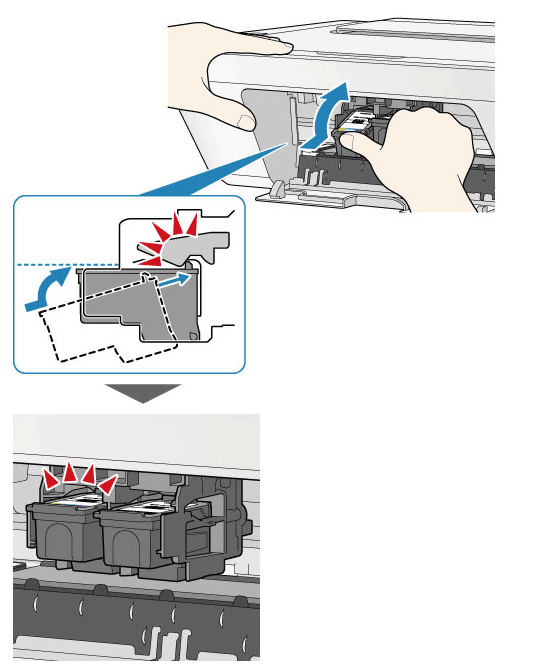

Шаг 3: Установка нового картриджа

Осталось только вставить новую чернильницу и подготовить устройство для дальнейшей печати. Все действия выполняются достаточно просто:

1. Распакуйте картридж и уберите защитную пленку, иначе краска в принтер поступать не будет.

Под небольшим углом вставьте емкость в держатель, при этом следите, чтобы она не задела электрические контакты возле крепления.

Нажимайте на корпус чернильницы до появления характерного щелчка. Обязательно убедитесь в том, что все составляющие были установлены.

Последним этапом является закрытие крышки.

На этом замена картриджа завершена. Надеемся, вам удалось без особых трудностей справиться с поставленной задачей, а печатное устройство снова выдает качественные документы и изображения.

Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Замена картриджа в смесителе

Как и рукоятка джойстика позволяет выполнять любые операции: открывать-закрывать воду, делать воду более холодной или более горячей.

2 — Заглушка

На заглушке могут быть два едва заметных пятнышка — красное и синее, обозначающие горячую и холодную воду, но главное назначение заглушки — закрывать:

3 — Болт крепления

Болт крепит ручку к штоку картриджа.

4 — Декоративная накладка

Ее назначение — создавать видимость, что смеситель в собранном состоянии — единое целое.

5 — Гайка крепления

Надежно прижимает картридж к седлу смесителя. Если гайка не докручена, то смеситель может пропускать воду и тогда вода может течь из-под ручки. В некоторых моделях для крепления картриджа может использоваться не гайка, а скоба, которая прикручивается длинными болтами к корпусу смесителя.

6 — Картридж

Сердце картриджного смесителя.

7 — Корпус картриджного смесителя

Ну а теперь можно приступать к замене картриджа, но сначала нужно перекрыть подачу холодной и горячей воды и на всякий случай заткнуть водосток в умывальнике, ванной или раковине, мелкие детали имеют обыкновение падать, а по закону подлости они падают так, что проваливаются  в сифон и потом вытащить их из сифона достаточно трудно. Так же было бы не плохо отогнать подальше детей, женщин, попугаев и других комментаторов.

Сначала снимаем ручку (1), а чтобы это сделать, нужно сначала снять заглушку (2). Обычно заглушка достаточно легко снимается ногтем, но можно использовать и простую отвертку, в крайнем случае шило. Затем откручиваем винт (3), крепящий ручку к штоку картриджа. В некоторых моделях, для этого понадобится шестигранник, но иногда достаточно простой или крестовой отвертки.

Выкручивать винт (3) до конца не обязательно, обычно достаточно выкрутить его на 4-5 оборотов, после этого ручка (1) достаточно легко снимается. Ну а теперь все просто: нужно снять или выкрутить декоративную накладку (4), делается это руками, после этого откроется доступ к гайке крепления картриджа (5).

Чтобы открутить эту гайку понадобится ключ на 27-30 или разводной ключ, а после того как гайка крепления картриджа будет откручена, мы можем лицезреть во всей красе картридж (6). Впрочем в некоторых моделях картриджных смесителей картридж может крепиться прижимной скобой и тогда никаких ключей вообще не нужно; винты, крепящие скобу, можно открутить крестовой отверткой.

Иногда, особенно если после установки смесителя или картриджа прошло много лет, вытащить картридж не так-то просто и это самый ответственный момент при замене картриджа. Убедитесь, что все вышеперечисленные крепления откручены или сняты, а затем можете резко дергать картридж. Если это не помогает, можно попробовать вытащить картридж за поворотный шток.

Если и это не дало результатов, то остается аварийный вариант — включить подачу воды. Если напор в водопроводной сети хороший, то картридж вылетит из смесителя.

Возможно, нижеприведенное видео поможет Вам  заменить картридж с минимумом потерь. В видеоролике включение воды для снятия картриджа не показано (пожалел видеокамеру).

Но самое главное, если картридж не встанет на место, то при работе он будет прокручиваться, и никакой регулировки воды не будет, да и протекать вода будет очень даже хорошо. После того, как картридж вставлен и надежно прижат гайкой или скобой, желательно проверить герметичность стыка картриджа и корпуса.

Для этого нужно включить подачу воды, если вода течет только из излива, то можно спокойно прикручивать оставшиеся детали.

Совет: Для брендовых смесителей приобретать картриджи лучше в фирменных магазинах. Картриджи, которые продаются на ближайшем строительном рынке или в ближайшем строительном магазине, обычно хорошо подходят только к китайским смесителям.

А еще у картриджей, предназначенных для фирменных смесителей, есть ряд дополнительных опций. В таких картриджах есть возможность выставить напор воды, для этого на поворотном штоке, есть специальный винт. При этом ручка будет подниматься не на максимальную высоту, а на ту высоту, которую Вы выставите.

А еще у хороших картриджей есть специальное кольцо, которое позволяет регулировать угол поворота штока. Если с горячей и холодной водой проблем нет, то можно настроить картридж так, что он почти не будет поворачиваться влево или вправо, а рукоятка будет только подниматься вверх или опускаться вниз.

Впрочем, в любой системе горячего водоснабжения есть технологические перерывы, связанные с ремонтом и профилактикой оборудования, поэтому использовать такую опцию нужно осторожно

Замена картриджа в ванной и на кухне

Перед началом разборки крана обязательно перекройте и холодную, и горячую воду, так как заменить картридж в смесителе при текущей воде невозможно без затопления помещения и тех, кто проживает на нижерасположенных этажах. Если и после того, как вы закроете соответствующие вентили, из крана будет продолжать литься вода, вам все же придется воспользоваться помощью сантехника, который сможет перекрыть воду в стояке, проходящем через все этажи вашего подъезда. После этого можно приступать к замене картриджа.

Цветная заглушка смесителя

• На первый взгляд кажется, что подобный однорычажный смеситель просто невозможно разобрать, так как в нем отсутствуют какие-либо открыто расположенные винтики и болтики. На самом деле они есть, просто спрятаны за декоративной двухцветной пластиковой заглушкой (сине-красной). Аккуратно подденьте отверткой заглушку и снимите ее со смесителя. Отложите ее в сторону, чтобы случайно не потерять во время замены картриджа.
• Удалив заглушку, вы увидите запорный винт. Его можно открутить как специальным шестигранником, так и небольшой отверткой. Действуйте аккуратно, стараясь не прикладывать много силы, иначе вы рискуете повредить весь смеситель. Винт можно не вынимать полностью из его углубления, достаточно лишь его ослабить.

Снятый рычаг смесителя

• После удаления винта ручка смесителя снимется довольно легко. Убедитесь, что запорный винт находится внутри ручки (рычага) и не потерялся при ее снятии.
• Вынимаем неисправный картридж Следующий этап – удаление декоративной гайки. Чтобы ее открутить, вам не придется использовать какие-либо ключи, так как держится она не очень плотно и легко откручивается рукой. Если же справиться с ней не удается, то прежде чем приложить силу и воспользоваться разводным ключом, подложите под него кусок ткани (так вы ее не поцарапаете).
• После избавления от декоративной гайки вы увидите следующую гайку, которая прижимает картридж к корпусу смесителя. И откручивать ее вам придется с помощью разводного ключа (или его аналога). Немного поверните гайку ключом против часовой стрелки, а затем завершите процесс вручную.
• Теперь вы добрались до самого главного – до старого неисправного картриджа, который необходимо извлечь из смесителя. Так как он уже больше ничем не удерживается, сделать это очень легко.
• Протрите внутренности крана ветошью, чтобы очистить их. Убедитесь, что ничего не закрывает отверстия, расположенные внутри смесителя.

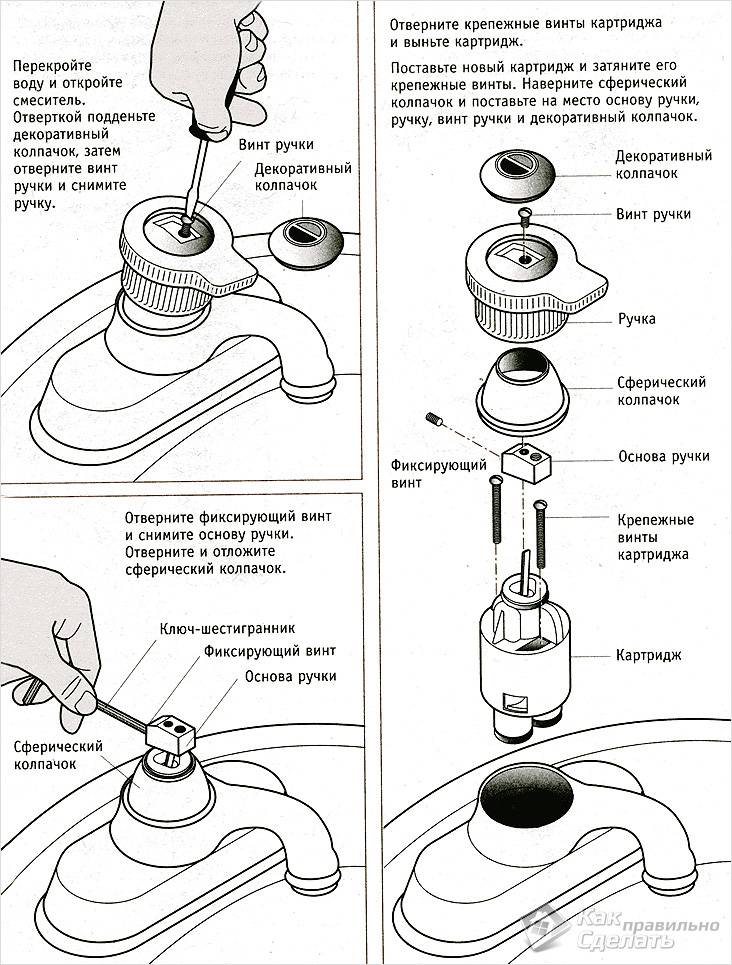

Схема замены картриджа

• Возьмите новый картридж в руки и найдите на его нижней поверхности два выступа («шипа»). Вставьте картридж на его место так, чтобы «шипы» попали в предназначенные для них углубления. Чтобы убедиться в том, что картридж встал на отведенное ему место, попробуйте его немного провернуть (если шипы попали в ямки, то вам это сделать не удастся).
• Установите на место прижимную гайку. Сначала немного закрутите ее вручную, а потом – с помощью разводного ключа. Делайте это аккуратно, ведь чрезмерно приложенная сила может привести к тому, что корпус нового картриджа просто лопнет и его опять придется менять (а определить необходимость этого вы сможете только после того, как полностью соберете смеситель и включите воду).
• Верните на место декоративную гайку, закрутив ее вручную. Не пользуйтесь ключом – в этом нет необходимости.
• Наденьте ранее снятый рычаг и закрутите стопорный винт (рычаг при этом должен находиться в своем верхнем положении).
• Закройте отверстие декоративной заглушкой (не перепутайте положения холодной и горячей воды).

Установка нового

После того как вы замените картридж в смесителе, откройте перекрывавшие воду вентили и убедитесь в работоспособности крана. Проверяйте не только течет ли вода из крана, но и наличие и горячей, и холодной воды, так как они подаются по разным трубам.

Смесители с картриджами: разновидности и принцип работы

Практичные, удобные и долговечные шарнирные смесители пользуются большим спросом у населения. Их конструкция достаточно проста.

Шаровой картридж

В основе устройства лежит шар, который имеет одно входное и два выходных отверстия. Располагается он между двух посадочных мест, изготовленных из фторированной прочной резины с отверстиями для пропуска холодной и горячей воды. В трубопроводе вода давит на шар, который надежно контактирует с резиновыми «седлами».

Вращается этот шар за счет перемещения рычага смесителя и может занимать любое положение, в котором его отверстия с входными патрубками совпадают частично, полностью или совсем не совпадают.

Напор воды из крана и ее температура зависит от взаимного положения входных патрубков и отверстий в шаре.

Седла и шар практически всегда размещаются в картридже, но встречаются модели, в которых седла крепятся к корпусу смесительного крана. Существенным недостатком такой конструкции является то, что если смесителем долго не пользоваться, то из-за образующегося между вкладкой и шариком известкового налета он может выйти из строя.

Дисковый картридж с металлокерамическими пластинами

Это абсолютно надежное устройство, способное прослужить до десяти лет.

Однорычажные смесители.

В таком устройстве вода, попадая в картридж, смешивается там и затем поступает в излив. Температура и напор воды регулируется положением керамических дисков. Движением рычага верхний диск, смещаясь, занимает по отношению к нижнему определенное положение. Вода перекрывается в случае плотного соединения выступов верхнего диска с отверстиями нижнего. Чем плотнее прилегание, тем слабее напор. Температура воды зависит от степени перекрытия верхним диском доступа к холодной или горячей воде.

Двухвентильные смесители.

В таких устройствах используются два картриджа: один для холодной воды, а другой для горячей. Оба картриджа снабжены керамическими пластинами, расположенными в металлической гильзе. Отверстия, через которые поступает вода, открываются или закрываются за счет смещения картриджей относительно друг друга.

Потребители отдают предпочтение именно этим устройствам. Их металлические детали заменены на керамические, поэтому смесители с дисковыми картриджами удобны в использовании и долговечны.

https://youtube.com/watch?v=b8BB_XuWQV8

Принцип работы и основные неисправности картриджа

Для однорычажного смесителя, который в наше время пользуется большой популярностью, именно картридж является основным функциональным элементом.

Он дает возможность буквально одним движением управлять потоком воды (в том числе и для душевой кабины).

За счет регулировки одной единственной ручки, расположенной на смесителе, можно совершенно легко подавать как горячую, так и холодную воду не только в кране на кухне, но и в душевой.

Такая функция однорычажного смесителя очень удобна для душевой кабины. Сам картридж состоит из двух отдельных пластин, которые максимально плотно прилегают друг к другу.

За счет изменения их положения относительно друг друга и производится необходимая регулировка потока воды.

Как и любое другое устройство, картридж смесителя со временем может выйти из строя, а значит, возникнет необходимость его замены.

О том, что необходимо срочно менять картридж в смесителе, может свидетельствовать возникшая проблема с регулировкой потока воды.

Например, вне зависимости от положения ручки смесителя из крана течет только холодная или горячая вода.

Кроме этого, регулировка может быть нарушена, когда не получается включить только горячую или только холодную воду.

Помимо этого, сама ручка может ходить достаточно туго, а также при приведении ее в положение перекрытия поступления воды жидкость продолжает течь из крана.

Любая из этих неисправностей говорит о том, что картридж смесителя свое отработал, а значит необходимо срочно произвести его замену.

С этой задачей справиться своими руками сможет каждый, кто имеет хотя бы минимальное представление о сантехнике и просмотрит размещенное ниже видео.

Видео:

https://youtube.com/watch?v=QcNlmUJAj3A

Течет кран с картриджем? – замена!

Если смеситель течет, то нужно подтянуть гайки, если эта мера очевидно не помогает, то нужно поменять… А вот что поменять, зависит от причины поломки.

Ситуация 1:

В картриджном смесителе ванной комнаты появилась течь. Разобрал, заменил картридж (35 мм., без ножек) — проблема решилась.

Вывод: Действительно был не исправен картридж, и его замена решила проблему.

Ситуация 2:

На кухне начал протекать (прокапывать) кран (однорычажный смеситель). Когда снимал рычаг сверху старый картридж был полностью залит водой. Ну, понятно, старый картридж протекал. Однако после приобретения нового картриджа и установки, смеситель прокапывать перестал и ради интереса я решил снять рычаг и заглянуть не протекает ли картридж под рычагом.

Заглянул и увидел, что там вода. картридж обратно в магазин, купил новый. Проверил — тоже самое. Короче таким образом испытал 4 картриджа – результат тот же. При чем, если смесителем не пользуешься — все в порядке. Начинаешь включать/ регулировать/ выключать воду, под рычагом постепенно проступает вода. Нормально ли это? Как устранить проблему?

Ответ сайта «Сантехник Портал»: Конечно, вам могла попасть бракованная деталь, но не 4 штуки подряд! Проблема, скорее всего, заключается в самом смесителе. Необходимо поменять кран.

Вывод: Если четвертый картридж подряд дает протечку, то нужна замена смесителя.

Ситуация 3:

Картридж в смесителе в ванной начал подтекать. Менял деталь, но наружу все равно просачивается пару капель и слой воды 1-2 мм присутствует всегда. Проблема проявляется именно на рычагах картриджей. Я думал, что пережимаю латунную гайку, которая сверху фиксирует картридж. Но даже пробовал зажимать ее очень слабо все равно вода проступала. Как отремонтировать кран?

Ответ сайта «Сантехник Портал»: Если бы проблема была в картридже, то его замена решила бы проблему, значит проблема в смесителе. После длительной эксплуатации есть большая вероятность что в седле крана образовались микрораковины. Его придется заменить, а старый картридж, кстати, мог быть рабочим. Надо было попытаться отрегулировать прилегание металокерамических пластинок фиксирующим винтом.

Вывод: Если регуляция пластинок не решает проблему небольшой протечки, то возможно истерлось седло картриджа. Стоит заменить деталь. Если картридж новый, а небольшая течь все равно есть, то необходимо поменять кран.

Таким образом, изучив все три ситуации становится понятно, что если кран течет, и регулировка пластинок результата не дает, то нужна замена либо картриджа, либо всего смесителя. В любом случае – протечка однорычажного крана – плохой признак.

Вместо замены деталей, ремонт смесителя с дисковым картриджем иногда заключается в переборке и очищении уплотнительных колец, на которых скапливается грязь и мусор, откладываются соли. Чтобы устранить протечку, смеситель нужно разобрать, все элементы протереть мыльной теплой водой от загрязнений, ополоснуть, просушить и снова собрать. Если данные меры не помогли, то от замены никуда не деться.

Замена картриджа в смесителе на кухне и ванной

Самому поменять картридж в смесителе душевой кабины, ванной или кухонном кране не составляет особого труда. Весь процесс занимает до 30 минут даже у новичка.

Рассмотрим, как выполняется замена картриджа в смесителе своими руками на примере однорычажного крана для душа Damixa (это практически полный аналог Grohe):

1. Сначала перекрывается холодная и горячая вода. Это необходимо для предупреждения затопления;
2. После снимается декоративная заглушка с обозначением сторон поворота крана для получения воды определенной температуры. Она никак не закреплена на смесителе, поэтому для её демонтажа понадобится только отвертка;
3. Под заглушкой находится винт, который удерживает рычаг керамического крана. Его нужно выкрутить и аккуратно снять крышку;
4. Под ручкой расположена декоративная прижимная гайка. Она выкручивается руками, чтобы не повредить резьбу и наружную поверхность. Под ней находится декоративное кольцо и стандартная гайка (некоторые модели Ukinox или Кайзер для ванной и Ledeme для кухни такой деталью не оборудованы).
5. Теперь картридж можно вынуть и осмотреть. Если обнаружены трещины или другие неисправности, то его нужно менять.

Смеситель с картриджем в разобранном виде

Сменный картридж должен полностью соответствовать размерам и материалам детали, которая меняется

В первую очередь, обращается внимание на его форму и расположение отверстий под шток. У смесителей Blanco TALOS-S и Hansgrohe запорные устройства могут отличаться даже в зависимости от моделей крана

Кухонный смеситель Blanco TALOS-S

Обратите внимание, что некоторые модели картриджей универсальны, но большинство из них могут использоваться только в определенных смесителях. Поэтому если нужно сменить картридж, то лучше подобрать модель точно такой же марки, что и был (Aqualux, Vidima, Oras или Esko)

Как снять картридж

После того, как будет откручена ручка, снять картридж со смесителя можно легким движением руки по направлению вверх и в сторону. Другой вопрос, если рычаг смесителя по какой-то причине не вынимается.

Демонстрация снятия картриджа в разрезе

Чтобы снять прикипевшую ручку кухонного или ванного крана (на примере модели фирмы Видима) нужно:

1. Взять разводной ключ и повторить все действия по разборке, описанные выше действия до момента снятия ручки;
2. Если рычаг не вынимается без усилий, то необходимо обвернуть его тканью и поверх материи установить ключ. Не прикладывая сильных усилий требуется выкрутить рычаг;
3. Если это тоже не помогло, то, можно ударить по крану молотком в определенной точке – это поможет свернуть его в сторону или нанести на место соединения прогревающую жидкость WD-40;
4. Иногда на форумах чтобы разобрать прикипевший смеситель и вынуть картридж, рекомендуют использовать метод прогрева. Чтобы разобрать кран таким способом, нужно резьбу прогревать газовой горелкой или баллончиком с открытым источником огня. Это хороший вариант достать ручку, но может повредить эксцентрик, к тому же, представляет некоторую угрозу для окружающих.

Установка картриджа в смеситель

Установка картриджа производится в обратном порядке разборки. Пошаговая инструкция, как собрать смеситель:

1. Первым крепится новый картридж. На его нижней части расположены выступы и отверстия. Выступами нужно попасть в пазы корпуса смесителя. При монтаже должен быть щелчок – если его не было, то было приложено не достаточно усилий;
2. Далее, прикручивается фиксирующая гайка и кольцо;
3. После нужно установить рычаг смесителя и привинтить его;
4. Отверстие под винт закрывается декоративной плашкой.

От чего картридж приходит в негодность

Качество воды – это наиглавнейшая причина того, почему требуется заменить картридж в смесителе. Фильтры по очистке нужно устанавливать в обязательном порядке, тогда даже самая бюджетная сантехника прослужит гораздо дольше.

Керамические картриджи быстро выходят из строя, когда абразивные частицы день ото дня попадают между дисков. Они царапают поверхность пластин, ухудшают плотность прилегания, приводят к неравномерному истиранию элементов картриджа.

Смена картриджа в смесителе с шаровой системой требуется из-за возникновения засора между самим элементом и седлами. Даже если герметичность не нарушается сразу, резиновые упоры могут в дальнейшем деформироваться, что все равно приведет к образованию течи. Затвор тоже может быть закупорен, но иногда для устранения неполадок в работе достаточно разобрать механизм, очистить его и вернуть все на место.

Вода может сочиться из-под неплотно затянутого соединения колпачка рычага. В этом случае действия по ремонту сведутся к плотному соединению узла. Когда вода пробивается у основания крана, скорее всего, износились уплотнительные кольца. Замена картриджа смесителя в этом случае не нужна, достаточно приобрести ремкомплект. Треснуть может сам шар – это прямое свидетельство того, что пора переходить непосредственно к замене картриджа.

Список источников

• kachestvolife.club
• mr-build.ru
• www.kanalizaciya-stroy.ru
• vanna.guru
• kakpravilnosdelat.ru
• kanalizaciya.online
