Инструкция по монтажу панельной системы зипс

Вопросы-ответы по ЗИПС и звукоизоляции

Какие ограничения есть на применение ЗИПС-панелей

Единственное существенное ограничение для применения ЗИПС-панелей – звукоизолируемая поверхность должна быть ровной. То есть, перед монтажом ЗИПС ее при необходимости надо выровнять

Также важно учитывать несущую способность стены/потолка. Достаточно ли провести изоляцию одной стены или надо звукоизолировать все?

Бывает так, что после звукоизоляции той самой стены шум не пропадает полностью, хотя и становится тише

Это связано с тем, что звуковые волны передаются через стыки на примыкающие поверхности, и вы слышите шум, который исходит от других стен, от потолка, от пола.
Лучшая звукоизоляция – это звукоизоляция по принципу “комната в комнате”, когда звукоизолируют абсолютно все поверхности (стены, пол, потолок). Однако это не означает, что звукоизоляция отдельно взятой стены не даст эффекта. Обычно шум значительно снижается.
В то же время, если достижение абсолютного результата для Вас действительно важно, мы настоятельно рекомендуем перед проведением работ проконсультироваться с инженером-акустиком.

Можно ли на стену, зашитую ЗИПСами что-нибудь повесить?

Можно. Если речь о картине или небольшой полочке – вообще без проблем. Если же Вы решили повесить что-то действительно тяжелое, при монтаже потребуется предусмотреть закладные. По этому поводу лучше заблаговременно проконсультироваться у специалистов.

Смогу ли я сам смонтировать ЗИПС у себя в квартире?

Да, конечно. Правда, скорее всего, вам потребуется помощник. Тяжеловато одновременно держать панель и прикручивать ее. Особенно это критично при проведении работ по звукоизоляции потолка.

Вы говорите, что ЗИПС – самая тонкая звукоизоляция, но я видел рекламу материалов, которые гораздо тоньше!

К сожалению, многие не чистые на руку продавцы вводят потребителей в заблуждение. Нет, чаще всего они не врут. Просто немного не договаривают
Помните сказку про кашу из топора? К топору там требовалось совсем немножко, самая малость, дополнительных ингридиентов – крупа, соль и масло. Так и тут. Те самые тонкие материалы обычно являются всего лишь частью звукоизолирующей конструкции, которую Вам потребуется соорудить для достижения реального результата.
К примеру, утяжеленный винил, приклеенный на стену, не даст никакого существенного эффекта. Его применяют ТОЛЬКО, как часть сендвича в каркасных звукоизолирующих конструкциях.
В отдельных случаях заметно повысить звукоизоляцию стен можно с помощью триплексных решений толщиной около 25 мм. Однако это возможно только для стен с крайне слабой исходной звукоизоляцией. Суммарный показатель звукоизоляции не будет очень большим. Но осязаемый эффект получится, благодаря низкой базе. Мы можем предложить Вам и такие решения. Но возможность их применимости в вашем конкретном случае надо обязательно обсуждать с инженерами-акустиками.

Что кроме ЗИПС-панелей понадобится для устройства звукоизолирующей облицовки?

ЗИПС-панели крепятся непосредственно к изолируемой поверхности. Весь необходимый крепеж поставляется в комплекте. Но кое-что еще вам все-таки придется приобрести.

Для улучшения ЗИ-характеристик, а также для повышения прочности облицовки ЗИПС-панели обшиваются специализированным утяжеленным гипсокартоном AKU-line. Для того, чтобы на переднюю поверхность панелей не передавался шум по примыканиям, потребуется проложить периметр звукоизолирующей прокладкой Вибростек-М. Швы на стыках заполняются виброизолирующим герметиком Вибросил.
Таким образом кроме панелей ЗИПС вам потребуется ГКЛ AKU-line и саморезы для их крепления, а также специализированные аксессуары: звукоизолирующая прокладка Вибростек-М и виброизолирующий герметик Вибросил. Рассчитать необходимое количество материалов и смету Вам помогут наши менеджеры.

Какие наполнители бывают в перегородках из ГКЛ

Полноценная звукоизоляция перегородок включает в себя звукопоглощающий наполнитель. Обычно это пенополистирол с антипиреном в виде вспененного материала с полостными, заполненными воздухом, гранулами, которые сплавлены между собой. Антипирен в составе препятствует горению. А также в качестве наполнителя может выступать минеральная вата, мембраны из тонкого полотна с ворсом, пенополиуретан, пенопласт.

Когда вы находитесь на этапе выбора, что лучше подойдет для звукоизоляции — пенопласт или минвата — мы советуем обращать внимание на следующие нюансы:

• пенопласт хорошо утепляет, но не является материалом для поглощения шума;
• минеральная вата уступает пенопласту в теплопроводности, однако коэффициент звукопоглощения минваты в 10 раз превышает аналогичный показатель вспененной пластмассы;
• от воздушного шума пенопласт не поможет вообще, однако под плавающей стяжкой от пенопласта можно добиться небольшой степени защиты от ударных шумов;
• пенопласт нельзя смонтировать монолитно, то есть обязательно появятся ненужные пустоты, а вот минеральную вату можно укладывать внахлест и в несколько слоев;
• пенопласт скрипит при вибрации, в отличие от волокнистого материала;
• в минеральной вате не заводятся насекомые и грызуны.

Вывод: при постановке вопроса — пенопласт или минвата лучше для шумоизоляции — выбираем второй вариант. А если бюджет позволяет, ставим акустические плиты с использованием шумо- и виброкреплений.

Как сделать шумоизоляцию потолка

С целью снижения звукового давления и предотвращения распространения шума специалисты обеспечивают шумоизоляцию потолка вместе с перегородками, перекрытиями и стенами. Среди способов звукоизоляции выделяют:

• звукоизоляционные гипсокартонные плиты;
• жидкие звуко- и теплоизоляционные составы;
• акустические подвесные потолки.

По популярности среди доступной потолочной звукоизоляции лидируют практичные и простые в монтаже гипсокартонные плиты с пенополиуретановыми блоками, вспененным стеклом, камышитовой плиткой или ватой. Если выбираете экологически чистый звукопоглощающий материал, отдайте предпочтение пробке или кокосовому волокну.

Предлагаем ознакомиться с этапами установки гипсокартонного потолка с функцией шумоизоляции.

1. По периметру стен с помощью уровня необходимо разметить, где будет располагаться каркас.
2. На потолке закрепляют кронштейны, на которые позже смонтируют каркасные перегородки. Шаг каркаса зависит от толщины и количества ГКЛ.
3. Мембрану приклеивают на потолочное перекрытие.
4. Если листы гипсокартона укладывают перпендикулярно, шаг каркаса выбирают от полуметра до 60 см, а если параллельно, шаг равен 40 см.
5. Звукоизоляцию приклеивают к мембране между каркасными профилями.
6. ГКЛ закрепляют на профили, а в соединениях укладывают звукоармирующую ленту.
7. Влагостойкая мастика или штукатурка закрывает стыки между листами гипсокартона.

Выбирайте подходящий способ звукоизоляции и четко следуйте технологии, поскольку даже небольшая ошибка может повлиять на конечный результат.

Монтаж

Монтаж ЗИПС возможен посредством виброизолирующих узлов. Если нужно крепить панель к несущей стене, можно использовать шесть виброопор, оставляя центральные узлы незакрепленными. Если панели закрепляются к потолку, то для центральных узлов целесообразно применять анкерные винты. При напольной укладке специалисты советуют применять гидро- и пароизоляционные слои. Крепеж саморезами через узлы максимально снизит действие звуковых волн и вибраций. Монтажные работы с панелями ЗИПС легко произвести своими руками. Какого-либо технологического оборудования и инструментов не потребуется. Стоит только учесть, то вес одной плиты составляет около 20 кг, поэтому установка в одиночку практически невозможна.

Этапы установки панелей ЗИПС являются следующими:

• ограждающие конструкции необходимо обработать слоем прокладки типа «Вибростек». Для фиксации применяется герметик марки «Акулекс»;
• для фиксации панелей нужны дюбеля с саморезами длиной 5 см и диаметром 8 мм. Саморезы должны иметь дополнение в виде шайб конусного типа;
• монтаж ЗИПС панелей выполняется снизу вверх. С каждой первой панели подрезаются гребни как с длиной, так и с короткой стороны. Следующие панели первого ряда нужно подрезать только на длинной стороне;
• следует приставить первую панель к стене и при помощи перфоратора выполнить отверстия в виброизолирующих узлах глубиной около 6 см. Приготовленные крепежи забить молотком до упора. В виброузел закрутить шуруп с подложенной шайбой;
• все стыки панелей необходимо обработать герметиком «Вибросил».

Когда вам нужен ЗИПС

Соседская собака своим лаем из-за стены пугает Вашего кота. Кот обзавелся нервным тиком и писает в тапочки. Вам это не нравится. Тем более, что лай не дает спать и всем вашим домочадцам.

Ваши соседи любят смотреть телевизор. Глава семьи отдает предпочтение боям без правил, его жена обожает мексиканские сериалы, а сын крутит матерные ролики про Minecraft и танки на Youtube. Как бы вам хотелось не знать этого!

Молодежь за стеной частенько устраивает вечеринки с танцами. В Вашей квартире тоже вполне можно танцевать под их музыку. Репертуарчик, правда, так себе. Да и на работу утром вставать…

Сексуальный гигант по соседству каждую ночь приводит к себе кого-то нового. Ахи-вздохи и скрип кровати длятся непростительно долго. Мало того, что приходится слушать их, так еще и жена теперь убеждена, что Вы не дорабатываете!

Мы очень любим детей! Но как же тяжело любить тех, что своими криками из-за стены будят вас в 7 утра в воскресенье, что устраивают футбольные матчи у Вас над головой, или тех, что часами разучивают гаммы на фортепиано где-то по соседству.

В вашем доме поселился замечательный сосед. Вы с соседями не знали и не верили себе, что у вас сосед играет на кларнете и трубе… Пожалуй, только в песне это звучит задорно и весело. Жить с таким соседом не сахар.

Это, конечно, не полный список. Вы можете его дополнить. Пришлите нам свою историю. За хорошие истории мы дарим скидки

Подробнее о панельных системах ЗИПС

Благодаря полной готовности к монтажу на стены панельная система ЗИПС признана лучшим материалом для бескаркасной облицовки. В таблице мы сравним звукоизолирующие ЗИПС-конструкции различной толщины, чтобы показать, какой индекс дополнительной звукоизоляции воздушного шума может обеспечить система.

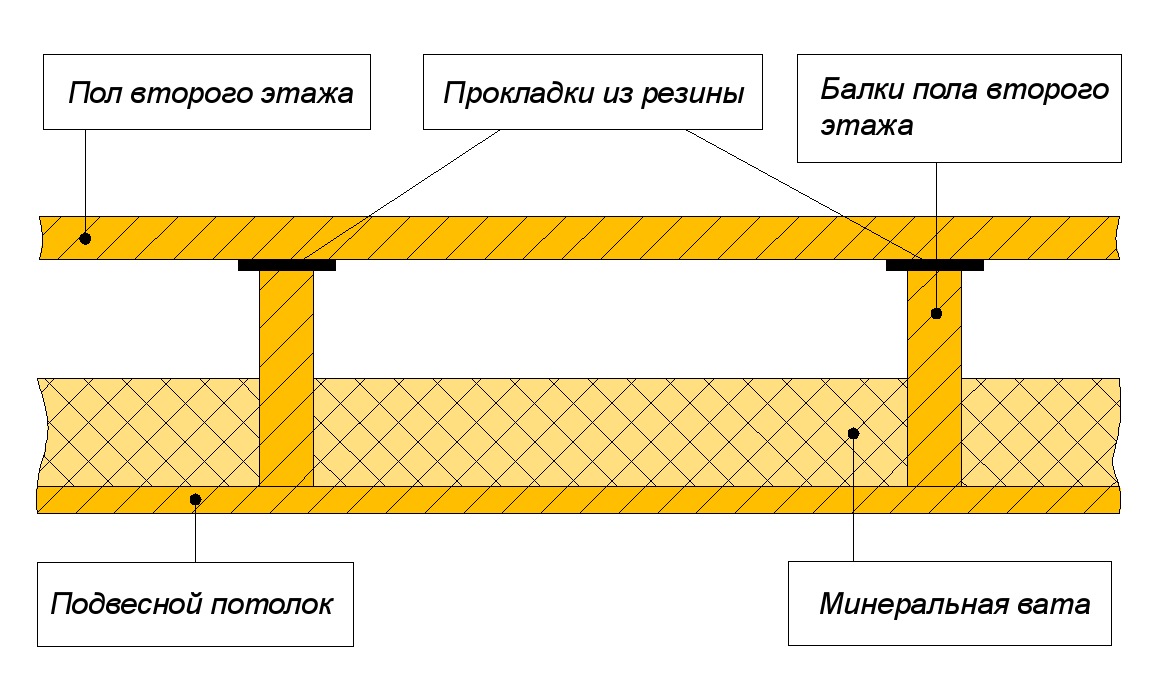

Как звукоизолировать деревянное перекрытие

Каждое деревянное перекрытие в деревянном доме потенциально является источником тепловых потерь и распространения шума. Балки из дерева и сами по себе поскрипывают, но еще и прекрасно проводят звук. Материалы для шумоизоляции дома должны справляться с ударными, структурными и акустическими (воздушными) шумами. Для максимальной степени звукопоглощения рекомендуем выбирать базальтовую, минеральную вату или эковату.

Дополнительный звукоизоляционный функционал внесет устройство чернового пола из ОСБ или ДСП. Эта конструкция по принципу плавающего пола просто удерживается на балках под собственным весом. Жесткого соединения с деревянными перекрытиями нет, а значит, риска передачи нежелательного звука тоже нет. И еще: понадобится укладка рулонного войлочного утеплителя в шов между перекрытиями и несущими стенами, а также в области дымохода. Плинтус прибивается к стене и закрывает места соединений. Под напольное покрытие желательно уложить фольгированную, пробковую или полистирольную подложку, чтобы снизить вибрации и ударные шумы.

Как обеспечить шумоизоляцию перегородок

Уровень защиты от шума зависит от толщины и плотности звукоизоляционной перегородки, причем усиливать звуковую изоляцию за счет толщины совсем неэффективно

Важно учитывать коэффициент звукопоглощения — силу звука уменьшают зернистые, мягкие, ворсистые или ячеистые материалы, то есть те, которые создают для звуковой волны как можно больше преград. Очень хорошо себя зарекомендовали многослойные панели со звукоизолирующим, звукопоглощающим слоем и воздушной прослойкой, то есть надо обеспечить разность сред

Качественная звукоизоляция перегородок снизит давление звука и отразит волну от защищаемого внутреннего помещения. Для этих целей активно используют следующие материалы:

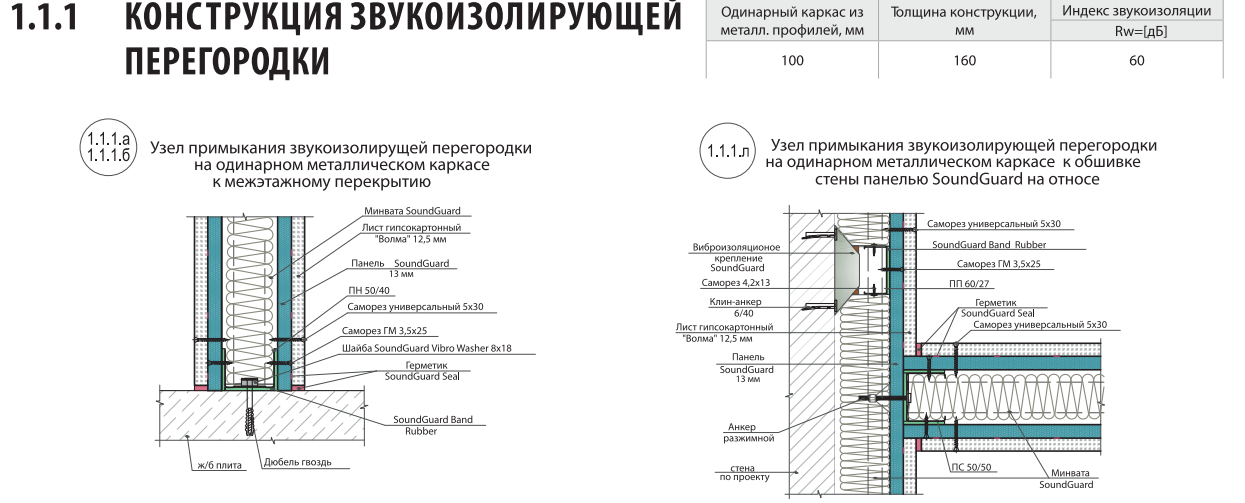

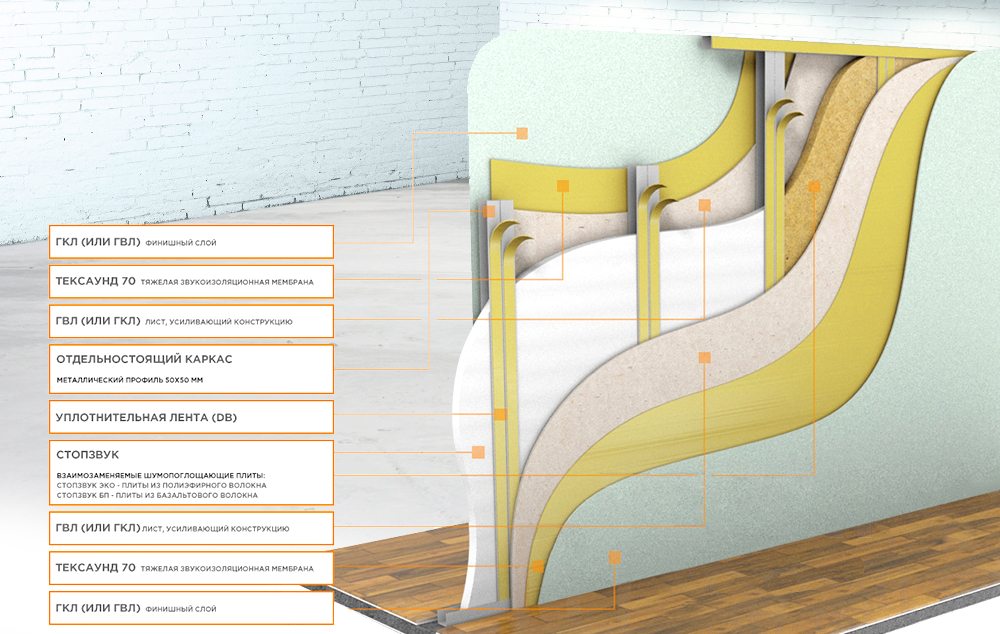

1. ГКЛ (гипсокартонные листы). Идеальный вариант — многослойный сэндвич: с двух сторон ГКЛ, а внутри наполнитель. Облицовка должна быть выполнена с соблюдением технологических норм, монтироваться на специальный профиль. Показатели звуконепроницаемости увеличивают путем установки звукоизоляционных креплений для каркасных перегородок, расширения промежутков между стойками, утолщения каркаса и облицовки, укладки высококачественного наполнителя. На металлических соединениях должны быть полимерные прокладки, а под стартовыми горизонтальными профилями — лента-уплотнитель.

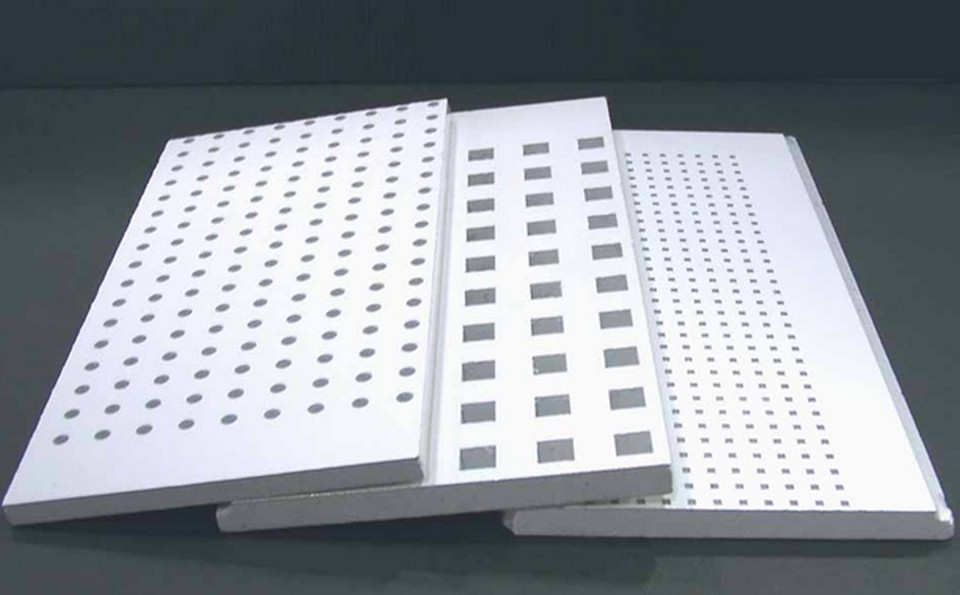

2. Акустический гипсокартон состоит из перфорированного слоя на лицевой поверхности, поглощающего шум, и нетканого полотна с изнанки, усиливающего эффект. Каждое отверстие — это мини-резонатор, который улавливает звуки и заставляет волну затухать. Очень хороший вариант для переговорного кабинета или звукозаписывающей студии, но не только. Акустический гипсокартон актуален везде, где нужно обеспечить звукоизоляцию в комнате с отсутствием эха и снижением фонового шума.

В чём секрет ЗИПС?

Основной принцип дополнительной звукоизоляции массивных конструкций известен давно: должны применяться легкие многослойные облицовки с чередованием звукопоглощающих и звукоотражающих слоев. Звуковая волна, поочередно преодолевая слои, поглощается, отражается в обратном направлении, снова поглощается и таким образом затухает. Слоистая структура ЗИПС-панелей идеально соответствует описанному принципу.

Одна из важнейших задач в любой звукоизолирующей системе – обеспечить крепеж, который будет препятствовать передаче шума от изолируемой поверхности на внешнюю сторону конструкции. В каркасных конструкциях этот вопрос решается применением виброподвесов. В панелях ЗИПС с этой задачей успешно справляются виброузлы. Крепеж панелей происходит исключительно через них. Принцип крепления ЗИПС панелей через виброузлы также как и их конструкция запатентован.

Что это такое?

ЗИПС панели представляют собой бескаркасную звукоизоляционную конструкцию. Когда отпадает необходимость сделать панели без каркаса, появляется возможность сделать быстрый монтаж звукоизоляции. Система крепления панелей уникальная, запатентованная. Встроенные в панели виброузлы не только позволяют закрепить плоскость, но и препятствуют передаче звуковых колебаний на внешнюю часть конструкции.

Конструкции представляют собой многослойные панели, которые в настоящее время широко применяются при модернизации сооружений и зданий, а также позволяют повысить звукоизоляцию поверхностей. На характеристику звукоизоляции влияет состав панели, который включает чередование мягких и плотных слоев, а поверх них облицовочное покрытие. Количество слоев может изменяться, что связано с модификацией вида панели. Панели можно монтировать ко всем поверхностям: стенам, потолку, полу. Можно использовать дюбели длиной 5 см и шурупы с конусовидными шайбами. Торцы панелей приклеиваются к специальным упругим прокладкам, а в качестве клеящего вещества используется виброакустический герметик.

Профессиональная звукоизоляционная система ЗИПС подходит для звукоизоляции несущих стен и перегородок в помещениях различного назначения. При помощи системы достигаются нормативные показатели звукоизоляции. Панели легко справятся с бытовым шумом, снизят воздействие интенсивных шумов в диапазоне от 80 до 125 Гц. Мягкая основа звукоизолирующего материла – это стекловолокно, жесткий слой – это гипсоволокно. С поверхностями их кирпича, бетона, а также ГКЛ перегородок и перекрытий система соприкасается через прокладки ленточного типа из стеклохолста «вибростек». Система сохраняет основные акустические принципы, заложенные в строительных нормативах. В настоящий момент ЗИПС продается в нескольких модификациях, которые различаются по акустической эффективности.

Характеристики

Бескаркасная система подходит для звукоизоляции межкомнатных перегородок, которые, как известно, имеют крайне низкую изоляцию. Гипсовые блоки с каркасной системой для таких перегородок не подходят, так как толщина этих стен обычно небольшая. Низкая изоляция перегородок толщиной до 75 см обусловлена малой поверхностной плотностью. Еще перегородки сохраняют выраженное резонансное явление. Волновое явление на критических частотах влияет на эффективность изоляции всех строительных конструкций. Если с любой стороны перегородки смонтировать звукоизолирующие панели ЗИПС, то они существенно снизят звуковое излучение перегородки в рабочем диапазоне частот.

Принцип работы панелей основывается на антирезонансном сопротивлении. Панели не требуют дополнительного использования прокладок и эластичных герметиков. Крепежные узлы звукоизолирующих панелей можно заделать любыми шпатлевками, подходящими для листов из гипсоволокна. Например, размещение панели увеличивает шумоизоляцию конструкции от 6 до 10 дБ. Причем чем меньшей изоляцией обладают перегородки изначально, тем существеннее ее можно увеличить.

Монтаж панелей очень прост, мероприятие является довольно эффективным. ЗИПС панели запущены под соответствующей торговой маркой, а потому имеют такое наименование. Произведенная панель готова к применению без каких-либо доработок. Для крепления панели предусмотрены специальные виброузлы, которые выполняются на производственной стадии. Сама по себе панель – это комбинация плотных и легких материалов, которые различаются толщиной. Ассортимент, предлагаемый компанией производителем, включает несколько видов, с которыми возможна шумоизоляция стен с различными характеристиками.

Как выбрать материал для шумоизоляции в каркасном доме

В деревянном доме с каркасной основой сама структура древесины неплохо гасит звуковые волны, идущие извне. Но по деревянным конструкциям ощутимо идут ударные волны, особенно хорошо они проникают через пустоты в перекрытиях. Если вы построили деревянный каркасник в несколько этажей, сверху будут отчетливо слышны шаги и звуки от падающих предметов. В этом случае для эффективного погашения ударных волн между этажами применяют конструкцию «плавающего пола», а если конкретнее, то пол кладут на слой звукоизоляции, который соединяется со стенами через упругие прокладки. «Плавающий пол» не соприкасается напрямую с деревянным каркасом.

Производители предлагают следующие шумоизолирующие материалы для стен в каркасном доме:

• волокнистые материалы минерального происхождения — минвата, базальтовая вата;
• волокнистые материалы органического происхождения — войлок, эковата, гипсокартон;
• упругие материалы — пробка, латекс, пенополиуретан, синтетический каучук.

Если хотите поставить акцент на погашение воздушных шумов, ориентируйтесь на волокнистую структуру изоляции, а чтобы устранить преимущественное влияние структурного и ударного шума — выбирайте упругие материалы.

Применение

Для малобюджетных ремонтов специалисты советуют, все же применять каркасные схемы установки панелей. Бескаркасная технология показала наилучшую эффективность при звукоизоляции пола и потолка. Пол в квартире звукоизолируется с помощью двух компонентов: упругим материалом и выравнивающей стяжкой. Если основание пола ровное, то поверх некоторых упругих материалов может быть использовано чистовое покрытие для пола.

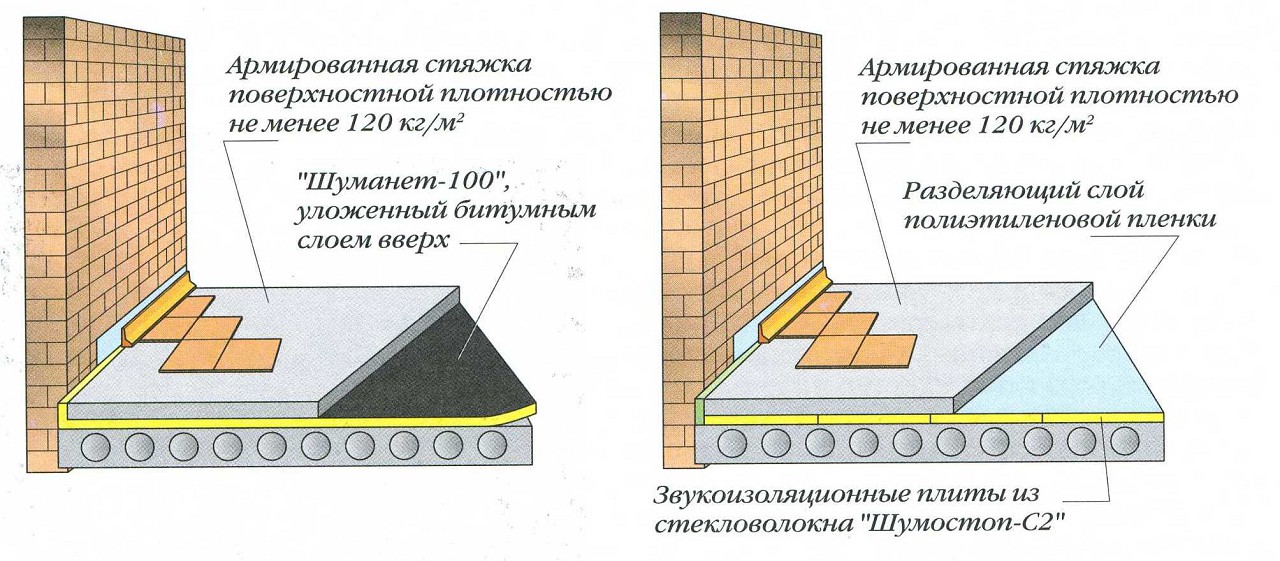

Ламинат или паркетная доска может быть уложена на выравнивающее покрытие «Шумапласт», «Шуманет-100Гидро», «Шуманет-100Комби», «Шумостоп». При этом толщина звукоизолирующей основы составляет всего 1 см, а конструкция будет обладать хорошей способностью к изоляции. При этом изоляция ударного шума будет иметь значения до 43 дБ, а изоляция воздушных шумов – 8–10 дБ. Для улучшения характеристик по периметру помещения укладываются специальные кромочные плиты, а швы между материалами заделываются герметиком.

Быстрее работы можно провести, если использовать быстросборную звукоизолирующую панельную систему ЗИПС пол. Основные элементы системы являются следующими:

• готовые сэндвич-панели;
• акустический слой «Саундлайн»;
• финишный фанерный лист.

Акустический триплекс «Саундлайн» – это специальный трехслойный материал, который представляет собой соединенные влагостойкие гипсоволокнистые листы. Габариты листов составляют 1200х1200х17,5 мм. Материал характеризуется высокой пожарной безопасностью. ЗИПС пол можно применять локально без ущерба для помещений, которые не требуют ремонта. Модельный ряд ЗИПС пол включает такие системы, как:

• «Вектор». Это самая тонкая система, которая обеспечивает стандартную звукоизоляцию;
• «Модуль». Система имеет толщину 11 см, обеспечивает эффективную изоляцию.

Для стен подойдут стеновые панели ЗИПС, которые нужно выбирать с учетом характеристик модельного ряда. Материалы для потолка принято разделять на звукоизоляционные и звукопоглощающие. Первый вариант обладает приличной массой, а второй – обычно волокнистого состава. Изоляционные материалы отражают звуковые волны, а вторые – тормозят звуковые волны. Считается, что наибольшей эффективностью обладают конструкции со звукопоглащающим материалом внутри и звукоизолирующим материалом снаружи. Для звукоизоляции потолков используются ЗИПС «Модуль», «Вектор», «Синема» или «Ультра». При толщине 5 см конструкция дает дополнительную изоляцию воздушному шуму от 11 до 13 дБ.

ЗИПС: звукоизоляция без потери пространства

С помощью систем ЗИПС Вы сможете добиться увеличения звукоизоляции в 2–3 раза с минимальными потерями пространства помещения. Толщина звукоизолирующей системы ЗИПС составляет от 40 до 120 мм + финишный слой ГКЛ 12,5 мм.

В системе ЗИПС отсутствует направляющий каркас. Панели представляют собой сэндвичи, состоящие из пазогребневых гипсоволокнистых листов (ГВЛ) и слоев звукопоглощающего материала из стеклянных или минеральных волокон. Жесткость звукопоглощающего слоя подобрана таким образом, чтобы обеспечить возможность бескаркасного монтажа при условии минимального прохождения вибрации через скелет звукопоглощающего материала на лицевую поверхность системы.

Крепление системы к защищаемой поверхности (стене или перекрытию) осуществляется только через специальные виброизолирующие узлы, задача которых – максимально снизить передачу звуковых вибраций от шумной конструкции на сэндвич-панели

Для ослабления влияния звуковых мостиков конструкция системы ЗИПС не имеет жесткого контакта между торцами панелей в местах их сопряжения с боковыми стенами или перекрытиями. Для этого по периметру используется виброизолирующая прокладка ВИБРОСТЕК-М, которая укладывается в два слоя по 4 мм каждый.

Сэндвич-панели имеют пазогребневый стык для исключения возможных щелей при монтаже. После того как сэндвичи смонтированы на защищаемой поверхности, они закрываются финишным слоем ГКЛ. Этим обеспечивается защита виброизолирующих узлов от повреждения при последующей отделке и одновременно увеличивается звукоизоляция за счет демпфирования листами ГКЛ слоя ГВЛ сэндвич-панели на частотах волнового совпадения.

Преимущества ЗИПС

• Изделие защищено патентом РФ № 2140498.

• Высокие характеристики дополнительной звукоизоляции.

• Бескаркасный способ крепления.

• Специальные виброизолирующие узлы крепления и пазогребневой стык в конструкции сэндвич-панелей.

Получить более подробную информацию и задать вопросы специалистам о стоимости и доставке материалов Вы можете по телефонам:

+7 (383) 325-01-01 (Новосибирск)

+7 (499) 645-99-29 (Москва)

+7 (391) 205-40-70 (Красноярск)

+7 (343) 301-00-53 (Екатеринбург)

Данные материалы есть в наличие на складах в Новосибирске и Красноярске. В случае, если Вы захотите оформить заказ на приобретение, доставку и монтаж, мы предоставим вам комплексное решение по звуко- и виброизоляции любого помещения, разработаем техническое задание и быстро, в срок выполним свою работу.
