Принцип работы котла с проточными нагревателем

В данном случае имеется в виду пластинчатый теплообменник, хотя и битермическая конструкция является проточной. Пластинчатый теплообменник обладает высокой эффективностью, но относительно малой производительностью.

Принцип его работы заключается в пропускании двух потоков в перпендикулярном направлении между пачкой из металлических пластин, соединенных таким образом, что потоки не смешиваются. Большая площадь пластин обеспечивает высокую эффективность теплопередачи, что позволяет готовить горячую воду в проточном режиме, т.е. на ходу.

При небольших размерах это устройство поднимает температуру холодной воды до 50° и выше, на что способно только высокоэффективное устройство.

На выходе из первичного теплообменника горячий теплоноситель пропускается через вторичный теплообменник. Одновременно через него походит поток воды, который получает заданную температуру и поступает на приборы водоразбора.

ВАЖНО!
Единственными недостатками таких устройств являются нестабильность режима нагрева, который зависит о скорости прохождения воды, и необходимость периодической очистки от известковых отложений.

Готовимся к обвязке

Обвязка котла решает три задачи:

Равномерное распределения тепла по всей системе.
Защита котла от перегрева, который чреват остановкой оборудования (лучший вариант) либо взрывом (худший вариант).
Качественное снабжение горячей водой, если котел двухконтурный.

По типу сложности монтажа, обвязку котла отопления можно разделить на сложную и простую (условно). Простая обвязка включает в себя минимальный набор приборов, устройств, агрегатов и выполняется, как правило, для дорогих котлов, в которые уже встроено большую часть элементов защиты и агрегаты распределения теплоносителя. Сложная обвязка котла (это – то самое множество труб на фото) – выполняется в случае установки самого простого котла, который, по сути, исполняет роль газовой горелки.

Обвязка котла на твердом топливе

Но, это утверждение не касается промышленных объектов, где действуют нормы повышенной безопасности и полная схема обвязки, иногда дублирующая уже встроенные функции отопительного котла, должна производиться в любом случае для соблюдения норм приемки.

Вариант обвязки котла

В данном материале не рассматривается обвязка промышленных котлов, установленных в больших котельных, снабжающих теплом отдельные микрорайоны или предприятия.

Обвязка настенного котла и водонагревателя

Рециркуляция

В параллельном положении к основному контуру радиаторного отопления или малому контуру на участке от котла до гидрострелки проводится обустройство низкотемпературного контура. В его составе имеется байпас и трёхходовой термостатический клапан. Благодаря помпе вода постоянно циркулирует внутри труб теплого пола.

Для отбора новых порций горячего теплоносителя с подающей трубы при падении температуры внутри обратки используется трёхходовой смеситель. Его можно заменить простым термостатическим клапаном, оснащенным выносным термодатчиком капиллярного типа или электрической термопарой. Местом монтажа датчика является ниша на обратке теплого пола. Клапан срабатывает при снижении температуры теплоносителя.

Радиаторное подключение последовательного типа

Такой вариант возможен, если применяется конденсационный газовый котел, т.к. работа классического оборудования затруднена при температуре на обратке ниже +55 градусов. Дело в том, что охлажденный теплообменник собирает на своей поверхности конденсат. В составе продуктов сгорания газа содержатся, наряду с водой и углекислым газом, агрессивные кислоты. В таком случае появляется реальная угроза разрушения стальных или медных теплообменников.

Конденсационные котлы имеют другой принцип работы. Для сбора продуктов сгорания используется специальный теплообменник из нержавеющей стали (экономайзер). В итоге происходит дополнительная теплоотдача и увеличение КПД оборудования. Из-за этого температурный уровень обратной трубы в +30-40 градусов является оптимальным. Отопительная система состоит из двух последовательно подключенных контуров — радиаторного и внутрипольного. Обратная труба первого является подающей трубой второго.

Схемы с принудительной циркуляцией

Если предусмотрено принудительное побуждение движения теплоносителя в сети, то предыдущая схема обвязки напольного газового котла дополняется циркуляционным насосом. Как правило, в сетях с 1—2 ветвями насос устанавливается на обратной магистрали перед входом в отопитель, а до него рекомендуется ставить сетчатый фильтр. В этом случае диаметры труб будут меньше, как и уклоны (не менее 2 мм на 1 м магистрали). Расширительный бачок можно применить закрытый и тоже присоединить его к обратке:

1 – напольный газовый отопитель; 2- предохранительный сбросной клапан; 3 – радиаторный термостатический регулятор; 4 – радиатор; 5 – балансировочный кран; 6 – расширительный бак; 7 – байпас с шаровым краном; 8 – фильтр – грязевик; 9 – циркуляционный насос.

Множество моделей современных отопительных котлов оснащается встроенным циркуляционным насосом, что упрощает их подключение. В ситуации, когда в доме присутствуют несколько разных систем отопления (радиаторы, греющие полы, бойлер косвенного подогрева воды), рекомендуется схема обвязки газового котла отопления с гидравлическим разделением на контуры (гидрострелкой).

Разделение на контуры необходимо по двум причинам:

Для контуров отопления А, В и С требуется теплоноситель с различной температурой, при этом его расход в каждой ветви разный.
Устройство гидрострелки – наилучший способ сбалансировать всю систему.

В идеале работой всех ветвей (кроме ГВС) управляет единый блок автоматики (контроллер). С ним связаны датчики, расположенные во всех помещениях и фиксирующие температуру воздуха. Они передают импульсы на контроллер, а тот поддерживает температуру в доме, включая или отключая циркуляционные насосы каждой ветви. Котловой контур работает гидравлически независимо, нагревая теплоноситель по мере необходимости.

В последнее время все более популярными становятся теплогенераторы настенного типа. Они компактны, удобны в эксплуатации и, как правило, имеют функцию подогрева воды для хозяйственных нужд. Функциональная схема подключения навесного газового котла выглядит следующим образом:

1 – настенный газовый котел; 2 – шаровой кран подающей / обратной магистрали отопления; 3 – запорный вентиль подачи холодной воды; 4 – дымоход; 5 – группа безопасности с предохранительным клапаном; 6 – сетчатый фильтр; 7 – мембранный расширительный бак; 8 – подводки к отопительным приборам; 9 – секционные радиаторы; 10 – подающая и обратная магистрали теплоносителя; 11 – трубопровод нагретой воды к потребителям ГВС; 12 – запорные краны; 13 – подпитка холодной воды.

Подразумевается, что двухконтурная отопительная установка укомплектована собственным циркуляционным насосом и расширительным бачком для ГВС. В противном случае эти элементы придется установить дополнительно.

С целью использования для обогрева своих жилищ разных видов топлива домовладельцы стали устанавливать в помещениях топочных несколько разных отопителей. Соответственно, возникает вопрос, как подключить настенный газовый котел совместно с твердотопливным? Последний тип теплогенераторов набирает все большую популярность, поэтому стоит на схеме рассмотреть именно такой тандем:

Данная схема подключения электрического котла отопления предложена по причине своей эффективности и экономичности в использовании энергоресурсов. Бак теплоаккумулятора накапливает тепловую энергию во время работы твердотопливного агрегата, а после прогорания дров начинает ее отдавать в магистраль отопления и для нужд ГВС. И только по истечении большого промежутка времени теплоноситель в трубах остынет и в действие вступит газовая настенная установка.

Предложение котлов на рынке и их стоимость

Среднестатистическая стоимость котлов на отечественном рынке находится в диапазоне от 650 до 1600 долларов (здесь имеются в виду именно настенные двухконтурные котлы, а не какие-либо другие).

Наиболее дорогими, но качественными считаются немецкие марки Vaillant, которые предлагаются в 2 модификациях:

Turbotec (открытая камера сгорания);
Atmotec (закрытая камера сгорания).

Котлы этой марки, реализуемые на российском рынке, имеют свою особенность: в них устанавливается система датчиков, полностью изолированных от рамы. Более того, они имеют жидкокристаллический дисплей и встроенный манометр (не цифровой, а аналоговый, правда). Стоимость такого котла находится в диапазоне от 1100 до 1600 долларов.

Для двухконтурных котлов это довольно большая цена, однако котлы этой марки могут похвастаться следующими преимуществами:

оснащены системой, защищающей контур от замерзания, что очень актуально для суровой российской зимы;
многопользовательский режим работы (может работать с использованием лишь частичной мощности);
автоматический электронный розжиг также присутствует;
есть встроенная система контроля за технической исправностью (подаёт звуковой сигнал с сообщением на экране в случае возникновения каких-либо неисправностей).

Котлы итальянского производителя “Beretta” в среднем стоят несколько дешевле немецких: до одной тысячи долларов. Специалисты рекомендуют эту марку котлов для использования в северных регионах.

На заводах в Италии, кстати, производят настенные двухконтурные котлы, в основном, для стран с более-менее холодным климатом (естественно, что северное Средиземноморье туда не относится), так что бояться приобретать устройство, произведённое в солнечной Италии – не стоит.

Он будет оптимальным вариантом по схеме “качество-цена”. Можно выбрать и российские котлы, только вот отзывы по их работе не всегда положительные.

Правила установки котельной в доме

Рисунок 1. Схема подключения газового котла.

Существуют правила, согласно которым отопительный котел независимо от того, обеспечивает он или нет потребителя горячей водой, должен быть установлен в отдельном помещении (топочной). Ее площадь не должна быть меньше 4,5 м², а высота до потолка должна быть не менее 250 см.

Полный объем котельной должен быть не менее 8-9 м².

В этом помещении обязательно должно быть окно с форточкой или его полностью распашной вариант. Ширина дверного проема топочной комнаты должна превышать 0,9 м. Нельзя отделывать стены этого помещения горючими материалами и устанавливать фальшпотолки (полы).

Для нормальной циркуляции воздуха в котельной должна быть сквозная, постоянно открытая проушина с рабочим сечением от 9 см² и выше на 1 кВт мощности установки.

Если газовый котел имеет замкнутую камеру сгорания, то объем котельной не нормирован. Но все же надо соблюдать указанные выше размеры. Те же условия распространяются и на настенные водогрейные котлы.

Дымовые газы установки должны выбрасываться наружу через отдельный газоотвод, использование вентиляционных систем не допускается. Длина его горизонтальной части не может быть более 3 м и не должна иметь более 3-х поворотов. Выходная труба этого отвода должна монтироваться строго вертикально и быть поднята на 1 м и более по отношению к коньку кровли.

Рисунок 2. Схема подключения оборудования ГВС и ХВС к индивидуальной котельной.

Если устанавливается настенная газовая система на кухне, то она должна быть смонтирована с выполнением таких условий:

высота подвеса котла (по нижней его части) от мойки должна быть не менее 50 см;
от пола установка должна быть на расстоянии не менее 0,8 м (по нижнему срезу);
под котлом стелют металлический лист в 1 м².

Нельзя пользоваться для отвода дымовых газов асбоцементными трубами — СЭС запрещает применение материалов такого типа в квартире. От мощности монтируемой газовой системы зависит сечение выходной трубы. В любом случае она не должна быть меньше (по диаметру) выходного патрубка котла и быть не менее 120 мм.

При монтаже труб отопления надо придерживаться положительного их уклона, но он не должен быть более 4-5 мм на 1 п. м трубы по току жидкости. В самой высокой точке системы устанавливается воздушный кран и расширительный бак. По правилам отопительная система должна допускать прессовочные работы под давлением (до 1,8 атм).

Устройство газовых аппаратов

Все отопительные котлы имеют одинаковые основные узлы и различаются, как правило, в деталях. Если рассматривать их чертежи, то все они состоят из теплоизолированного корпуса, внутри которого находятся:

Что касается горелки, то ее форма и конструкция различаются у аппаратов работающих на разных видах топлива. Например, в газовых моделях она представляет собой камеру, в которой происходит сгорание топлива с выделением тепла и продуктов окисления.

Ее основная функция – это выработка энергии, необходимой для обогрева теплоносителя.Над горелкой располагается теплообменник – это емкость с теплоносителем.

Поднимающиеся вдоль его стенок продукты сгорания передают тепло воде, которая затем распределяется по трубам системы отопления. При этом охлажденные продукты сгорания поступают в дымоход и выводятся наружу.

В зависимости от конструктивных особенностей устройства для передачи тепла различают аппараты:

со сдвоенным (пластинчатым)
с битермическим

Рассмотрим особенности каждого из них. Сдвоенный теплообменник состоит из двух. Один – для контура отопления, он состоит из медных труб и пластин, поверхность которых покрывается специальным защитным слоем, предохраняющим от коррозии. Его основная функция – это передача тепла.

Второй – осуществляет приготовление ГВС. Он состоит из пластин, они передают тепло в нагреваемую среду. За свою конструкцию он получил название – пластинчатый.

Битермическое устройство передачи тепла – это труба в трубе. Причем внутренняя ее часть используется для приготовления горячей воды, а наружная – для обогрева помещения.

Не малое значение для газовых аппаратов играет и вариант розжига. Это устройство отвечает за горение топлива. Розжиг может быть двух видов:

При этом необходимо учитывать и поступление воздуха в камеру сгорания. Существует несколько вариантов. Для открытых – воздух подается из помещения. В закрытых камерах могут использоваться как естественная, так и принудительная вентиляция.

Из устройств, обязательно используемых в большинстве газовых аппаратов, осталось рассмотреть автоматику. Она контролирует работу всех узлов аппарата и в последних моделях выполнена на микропроцессорных системах. Это позволяет управлять работой устройства, задав необходимую программу, все остальное выполняется автоматически.

Как устроены газовые котлы

Основные узлы газового котла

Принципиальная схема устройства газового котла отопления, практически, идентичная для большинства модификаций. Это значит, что главные блоки, из которых собираются котлы и принцип работы газового котла отопления у них одинаковые:

Газогорелочное устройство, выполнено в виде перфорированной прямоугольной конструкции. Внутри которой расположена форсунка. Через нее поступает газовое топливо для сжигания в топочной камере. Эффективность горения обеспечивается благодаря равномерному распределению топлива по всей поверхности горения.
Теплообменный аппарат – стальной короб с развитой трубной поверхностью нагрева. При сгорании газа, выделяющееся тепло нагревает стенки теплообменника, по внутреннему контуру которого протекает греющий теплоноситель. От соприкосновения с горячими поверхностями, бойлер нагревает воду, которая позже отдает свое тепло в отопительной системе. В одноконтурных котлах размещен один теплообменный аппарат, для контура отопления. В двухконтурном — два, в том числе теплообменник ГВС.
Циркуляционный насос служит для принудительного движения греющей воды в контуре отопления. Устройство присутствует только в моделях котлов с принудительной циркуляцией.
Расширительный бачок — защитное устройство, сбрасывающее лишний теплоноситель, который образуется во время нагрева контура отопления.
Дымоходы и комплектующие. Требования к дымоходам для газовых котлов определены правилами СНИП. В котлах атмосферного открытого типа, они подключаются к дымоходам, работающим с естественной тягой.

Наличие вспомогательных узлов в котле, отличает его от газовой колонки. Устройство напольного газового котла отличается от настенного, более мощными габаритами и весом, в связи с тем, что в их конструкцию обычно входит накопительная емкость для горячей воды.

Блок автоматики управления и защиты, предназначен для регулирования режимами котла в зависимости от температуры внутреннего/наружного воздуха и защиты агрегата, при создании аварийных ситуаций.

Например, высокое давление газа или теплоносителя, отрыв газового факела, утечка воды, высокая температура греющего контура отопления или ГВС. Ее работа основывается на использовании первичных датчиков — термопары газового котла и работы трехходового клапана.

Двухконтурный котел

Двухконтурный газовый агрегат отличается от одноконтурного котла тем, в его конструкции размещен не один теплообменник для отопления, а два — первичный и вторичный.

Принцип действия двухконтурного котла

Первый размещен непосредственно в зоне сгорания газа. Его цель состоит в подогреве отопительного теплоносителя. Вторичный выполняет работу по нагреву горячей воды.

Необходимо обозначить, что функционировать синхронно в 2-х режимах двухконтурный газовый котел не имеет возможности. Это объясняет присутствие в его системе трехходового клапана, который при открытии крана горячей воды на смесителе отправляет теплоноситель в контур ГВС.

Устройство газовой горелки для котла

Горелочное устройство газового котлоагрегата классифицируется по следующим типам:

Одноуровневая, способна работать только в двух вариантах — Стоп/Пуск. Несмотря на низкую рентабельность и пониженный ресурс использования, обладают популярностью из-за несложной конструкции и низкой цены.
Двухуровневая, обеспечивает работу котла на двух режимах – 50/100 %. Ее достоинства ощущаются в переходной отопительный период, поскольку для обогрева жилья нет нужды использовать устройство на всю мощность.
Модулируемая — умная система регулировки режимами котлоагрегата, которая способна самостоятельно выполнять настройку работы в диапазоне 20-100 %. Такая система обеспечивает эффективную и продолжительную работу котла. При этом его цена на порядок выше обычных отопительных аналогов с одно и двухуровневыми горелочными устройствами.

Кроме того горелки подразделяются на установки открытого и закрытого типа. При первом варианте воздух, нужный для процесса горения газа, прибывает непосредственно из комнаты, в которой располагается котлоагрегат. Воздух для закрытой топки поступает через коаксиальный дымоход с применением вентилятора для его забора из атмосферы.

Схема подключения двухконтурного котла

Подключение двухконтурного котла к системе отопления – это очень ответственное мероприятие. Последствия неправильного и непрофессионального монтажа могут быть очень печальными. Подключать котел самостоятельно не рекомендуется, эту работу должны выполнять только профессиональные специалисты. Но специалисты тоже бывают разные, поэтому информация о том, как подключается двухконтурный котел, будет не лишней.

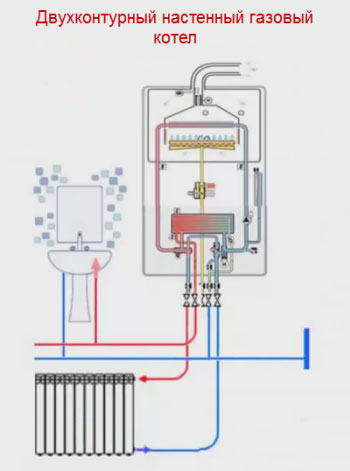

Понять, как подключается газовый двухконтурный котел, можно по этой схеме:

Схема подключения двухконтурного котла к системе отопления

Данная схема дает представление, как должен быть подключен двухконтурный котел к системе отопления, но она не является универсальной для двухконтурных котлов всех моделей. Каждая модель котла имеет свои особенности подключения, которые подробно описаны в инструкции по монтажу, прилагаемой к каждому обогревательному прибору. В инструкции по установке описано, как располагаются подключения и какие диаметры подводов нужно использовать.

К системе отопления котел подключается с помощью разборных соединений, так называемых гаек-американок. Такой способ подключения позволяет быстро демонтировать котел, или отключить его от системы отопления, не сливая воду из системы.

Шаровые краны, установленные на каждой трубе, помогут отделить для котел от отопительной системы при необходимости ремонта.

На трубе, подающей холодную воду в котел, устанавливается фильтр грубой очистки, который обеспечивает фильтрацию поступающей из водопровода воды и защищает котел от ржавчины, окалины и других загрязнений, присутствующих в воде.

https://youtube.com/watch?v=-a5BVBF5jjA

На трубе обратки, которая возвращает воду в котел из системы отопления, также устанавливается фильтр грубой очистки перед циркуляционным насосом. Его главной задачей является очистка воды, поступающей из системы отопления и защита циркуляционного насоса от попадания в него твердых частиц, которые могут образовываться в воде в системе отопления.

Перед фильтрами и после них устанавливаются шаровые краны, которые отсекают фильтры от отопительной системы для их промывки.

Как работает система отопления с двухконтурным котлом?

Теплоноситель нагревается от горелки (2, см. схему выше) и поступает в систему отопления под действием циркуляционного насоса (4), затем возвращается в котел и снова направляется на подогрев. Если от датчика температуры поступает запрос о необходимости подогреть воду, срабатывает трёхходовой кран (6), и теплоноситель обращается только внутри котла: выходит из первичного теплообменника (1), поступает во вторичный теплообменник (5), отдаёт тепло водопроводной воде, снова идёт к насосу и от него к первичному теплообменнику, где снова нагревается.

Вода попадает в теплообменник по своему отдельному патрубку (2), движется во вторичном теплообменнике навстречу горячему теплоносителю и, нагревшись, идёт по трубе (3) к потребителю:

Как видно на схеме, никакого бойлера в этом случае нет.

Для того чтобы котел включался на приготовление горячей воды, внутри котла устанавливается устройство, называемое аквасенсор:

Аквасенсор замеряет расход воды, и когда расход достигает порогового уровня (например, 1.5 л/мин.), переключается трехходовой клапан, котел срабатывает, начиная приготовление горячей воды для водопровода.

Бывают ещё совмещённые теплообменники, по-другому называемые битермическими:

В таком теплообменнике вода нагревается пламенем горелки, как и теплоноситель. То есть, в одном теплообменнике находятся два контура – с теплоносителем системы отопления и водопроводной водой, – которые не смешиваются между собой, но оба нагреваются от газовой горелки.

Теплообменник представляет собой трубки, находящиеся внутри «рубашки». Так вот, по внутренним трубкам течёт вода, а в «рубашке» – теплоноситель системы отопления. Так сделано для того, чтобы вода для водопровода не контактировала с пламенем горелки и не очень сильно нагревалась, что, по мнению производителей котлов, уменьшает образование накипи.

Какие элементы содержит схема

Схема обвязки представляет собой комплекс, составленный из следующих элементов:

Циркуляционный насос.
Клапаны разного назначения (предохранительный, обратный, распределительный и т.д.).
Расширительный бак.
Шаровые краны — сливной, балансировочный и т.п.
Манометр.
Фильтры для очистки жидкости от твердых частиц.

Как правило, большинство этих компонентов встроены в настенный двухконтурный котел, и дублировать их во внешней части системы незачем. Такие элементы, как циркуляционный насос, расширительный бак, все краны и клапаны изначально присутствуют в конструкции котла в качестве составных элементов.

Современный агрегат практически не нуждается в установке внешних узлов, подключаясь к системе напрямую. Исключением становятся энергонезависимые котлы, не оснащенные циркуляционным насосом и другими важными элементами.

Важным элементом обвязки являются устройства для удаления воздуха. Эту функцию способен выполнять циркуляционный насос, но эффективность процесса низка и занимает много времени.

Проще устанавливать краны Маевского на радиаторы и размещать подающий трубопровод в вертикальном положении ( на энергонезависимых системах)

Кроме этого, большую важность имеют приборы контроля давления и температуры, дающие информацию о работе системы

Запорная арматура позволяет регулировать или отсекать линии системы в случае возникновения нештатных ситуаций.

Достоинства и недостатки двухконтурных приборов

Достоинства двухконтурного отопительного агрегата состоят в следующем:

Экономичный расход топлива. Направлением для сравнения является использование двухконтурного котла или одноконтурного с бойлером косвенного нагрева.
Компактные размеры. Подавляющая часть двухконтурных котлов представлена настенными отопительными приборами. Их легко разместить как в подсобных помещениях, так и в малогабаритной кухне.
Универсальность. Нет необходимости покупать дополнительное оборудование и решать вопросы с его совместимостью с котлом.

В одном агрегате уже удачно объединены в единую автоматизированную систему проточный водонагреватель, отопительный прибор и циркуляционный насос.

Очевидно, что наряду с достоинствами, присутствуют и свои недостатки:

Невозможность одновременного действия отопления и контура ГВС. В связи с этим значительное потребление горячей воды может стать причиной снижения температуры в доме.
Ограничения мощности настенных моделей. Компактные настенные котлы из-за минимальных размеров горелки не в состоянии обеспечить требуемый температурный режим при максимальном напоре. Подобный недостаток наблюдается при удаленном размещении точек водозабора.
Чувствительность к качеству воды. Вторичный пластинчатый теплообменник требователен к качеству потребляемой воды. Наличие примесей становится причиной использования средств снижения ее жесткости, и проведения очистки теплоносителя.

Еще одним критерием оценки двухконтурного котла является его стоимость. Цена двухконтурного отопителя выше цены одноконтурного аналога.

Однако если рассматривать наличие системы ГВС и пути решения вопроса в случае установки одноконтурного котла, то при включении в схему сборки бойлера косвенного нагрева цена двухконтурника будет ниже.

Способ установки

Устанавливают котел там, где есть доступ одновременно к трем магистралям: подаче бытового газа, холодной воды и контуру системы отопления. Кроме того, некоторые модели могут иметь ограничение по длине коаксиального вытяжного дымохода (эту характеристику необходимо уточнить в паспорте).

В большинстве случаев оптимальным местом для установки котла оказывается кухня. Это помещение в большинстве квартир не поражает размерами, а значит весьма важными становятся габаритные размеры котла. Существуют два вида исполнения:

Напольные агрегаты. Как правило, они имеют большие габариты и массу. В их конструкции использован чугун и другие тяжелые, но хорошо проводящие тепло материалы. Невзирая на высокую эффективность таких моделей, втиснуть их в кухню стандартной квартиры зачастую просто не удастся.
Настенные котлы более компактны. В их создании применяются биметаллы и легкие сплавы, да и габариты устройства весьма небольшие. Для квартиры такое исполнение весьма привлекательно.

При выборе лучше остановить внимание на модели с дополнительным накопительным баком. Хоть они и больше по габаритам, но удобство использования такого котла гораздо выше.. Таким образом, выбор модели нередко ограничивается особенностями помещения, где планируется поставить котел

Лучше изучить все эти требования заранее, чтобы после покупкой не столкнуться с неприятными неожиданностями

Таким образом, выбор модели нередко ограничивается особенностями помещения, где планируется поставить котел. Лучше изучить все эти требования заранее, чтобы после покупкой не столкнуться с неприятными неожиданностями.

Читайте цикл статей по отоплению:Отопление частного дома своими рукамиПаровое отопление своими рукамиОднотрубная система отопления дома

Подключение бойлера к двухконтурному котлу

Однако не всё так безысходно, как написано выше: и к двухконтурному котлу можно подключить бойлер косвенного нагрева.

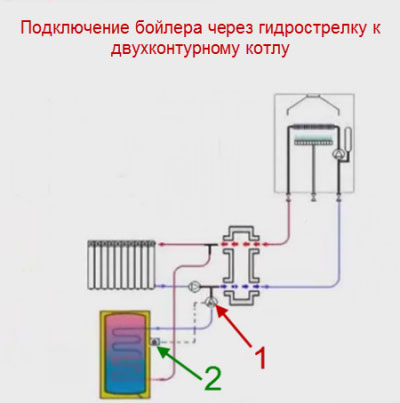

Бойлер к двухконтурному котлу лучше всего подключить через гидравлический разделитель (по-другому, гидрострелку):

Чтобы работал бойлер, есть насос нагрева (загрузки) бойлера (1). Этот насос гонит воду в гидрострелку. Т. к. при этом получается некоторое разрежение внутри бойлера, то в него затекает горячий теплоноситель из другой части гидравлического разделителя.

Отличие от ранее рассмотренных схем в том, что здесь могут одновременно работать и бойлер и система отопления.

Чтобы насос загрузки бойлера включался и выключался, когда это нужно, используется датчик температуры – термостат (2), установленный на бойлере и соединённый с насосом. Когда вода в бойлере охлаждается, термостат подаёт питание на насос загрузки бойлера. Ну а о работе насоса чуть выше уже говорилось. Как только вода в бойлере нагрелась, термостат отключает насос.

Так что если у вас когда-то был установлен двухконтурный котел, а вам стало не хватать нагреваемой им водопроводной воды, то выход есть и менять котел не обязательно. Успехов.

двухконтурный котел отопления

Какие материалы используют

Материалами для изготовления трубопроводов в системах отопления служат:

Сталь. В советские времена стальные трубы были практически единственным вариантом. Они дешевы, способны выдерживать высокое давление. Недостатком является необходимость сварных работ и склонность к коррозии и образованию на внутренних стенках известкового налета, способного полностью перекрыть сечение трубопровода. Позже появились трубы из нержавеющей стали, которые не склонны к возникновению известковых отложений и коррозии.
Медь. Наиболее распространенный материал для создания обвязки газовых котлов. Соединяется с помощью пайки, выдерживает высокое давление. Не склонна к коррозии или появлению отложений на внутренних стенках трубок.
Металлопластик. Трубы появились относительно недавно. Их основная ценность состоит в простоте монтажа — для него не требуется сварка, все соединения выполняются с помощью гаечных ключей. Металлопластиковые трубы обладают пластичностью, позволяющей в ряде случаев обходиться без фитингов.
Полипропилен. Для его монтажа используется специальный паяльник, но он недорогой, как и сами трубопроводы. В последнее время этот материал активно применяется для сборки систем в частных домах, поскольку при замерзании такие трубы не лопаются. Собранная из полипропиленовых труб автономная система останется целой в случае аварии, что высоко ценится пользователями. Стенки трубопроводов довольно толстые, что некоторым кажется недостатком.
Полиэтилен низкого давления (ПНД). Эти трубы также не разрывает замерзшая вода. Однако, для отопительной системы ПНД трубы не годятся, поскольку имеют низкую рабочую температуру. Они могут быть использованы только для наружной части систем теплого пола.

Выбор наиболее подходящего материала обусловлен возможностями и предпочтениями владельца дома.

Рекомендуется делать систему с некоторым запасом прочности, поскольку переделывать ее в отделанном и благоустроенном доме чрезвычайно дорого и затруднительно.

Принцип работы котла и его устройство

Изображение 1. Гидравлическая схема двухконтурного котла в режиме отопления.

Газовые приборы с двумя контурами нагрева имеют следующий принцип работы. Теплота сгоревшего природного газа передается теплообменнику, который расположен над газовой горелкой. Этот теплообменник включен в магистраль отопительной системы, то есть нагретая вода в нем будет циркулировать по отопительной системе. Циркуляция воды осуществляется с помощью насоса, встроенного в котел. Для приготовления горячей воды двухконтурное устройство оснащено вторичным теплообменником.

Представленная схема на ИЗОБРАЖЕНИИ 1 показывает происходящие процессы работы и устройство оборудования:

Газовая горелка.
Циркуляционный насос.
Трехходовой клапан.
Контур ГВС, пластинчатый теплообменник.
Теплообменник контура отопления.

D — вход (обратка) отопительной системы для нагрева;
A — подача готового теплоносителя для отопительных приборов;
C — вход холодной воды из магистрали;
B — выход готовой горячей воды для санитарных нужд и бытового использования.

Принцип приготовления воды для ГВС таков: нагретая вода в первом теплообменнике(5), который расположен над газовой горелкой(1) и предназначен для нагрева отопительного контура, поступает во второй пластинчатый теплообменник(4), где передает свое тепло контуру ГВС.

Как правило, двухконтурные котлы имеют встроенный расширительный бак для компенсации изменения объема теплоносителя.

Схема двухконтурного котла позволяет производить горячую воду и нагревать ее для отопления только в отдельных режимах.

Конструкция двухконтурного газового котла.

Использование котла одновременно для ГВС и отопления в определенный момент времени невозможно. Например, во время работы устройства происходит нагрев отопительной системы с заданной температурой, процесс поддержания температуры контролируется автоматикой котла, а циркуляция теплоносителя по сети отопления осуществляется насосом.

В определенный момент происходит открытие крана горячей воды для бытовых нужд, и, как только начинается движение воды по контуру ГВС, срабатывает специальный датчик протока, установленный в котле. С помощью трехходового клапана (3) в котле перенастраиваются контуры протоков воды. А именно вода, нагретая в теплообменнике (5), перестает поступать в отопительную систему и подается в пластинчатый теплообменник (4), где и передает свое тепло системе ГВС, то есть поступившая холодная вода из трубопровода (С) нагревается и по трубопроводу (В) подается потребителям квартиры или дома.

В этот момент циркуляция идет по малому кругу и система отопления на время использования ГВС не нагревается. Как только кран на водозаборе ГВС перекрывается, датчик протока срабатывает и трехходовой клапан опять открывает контур отопления, происходит дальнейший нагрев отопительной системы.

Наиболее часто схема устройства двухконтурного газового котла подразумевает наличие пластинчатого теплообменника. Как уже говорилось, его предназначение состоит в том, чтобы передать тепло от контура отопления к контуру водоснабжения. Принцип такого теплообменника состоит в том, что наборы пластин с горячей и холодной водой собраны в пакет, где происходит теплоотдача.

Соединение выполняется герметичным путем: это препятствует смешиванию жидкостей из различных контуров. За счет постоянного изменения температуры возникают процессы теплового расширения металла, из которого сделан теплообменник, что способствует механическому удалению возникающей накипи. Пластинчатые теплообменные устройства изготавливаются из меди или латуни.

Схема подключения двухконтурного котла.

Существует схема двухконтурного котла, которая включает в себя комбинированный теплообменник.

Располагается он над газовой горелкой и состоит из двойных трубок. То есть трубка контура отопления содержит внутри своего пространства трубку горячего водоснабжения.

Данная схема позволяет обойтись без пластинчатого теплообменника и несколько повысить КПД в процессе приготовления горячей воды.

Недостаток котлов, имеющих комбинированный теплообменник, состоит в том, что между тонкими стенками трубок откладывается накипь, в результате чего ухудшаются условия работы котла.

Список источников
