Область применения

Согласно главе 2.1 ПУЭ такой способ применим для сетей до 1000 вольт. Чаще всего тросовую проводку применяют в местах, где организация ВЛ не имеет смысла, а достаточно прокинуть кабель, прикрепленный к тросу, и этого хватит для электрификации объекта.

Таким способом проводят сети освещения и электропроводку для розеток в складских помещениях, силовые кабели в производственных цехах, а также между двумя отдельно стоящими зданиями.

Для домашнего мастера данный способ проводки имеет определенный интерес. Все потому что с помощью нехитрой технологии есть возможность электрифицировать хозяйственные постройки на даче. Благодаря тросовой электропроводке можно провести свет от дома в баню, гараж, сарай, беседку и прочие разнесенные на некоторое расстояние по приусадебному участку постройки и осветительные устройства.

Для чего фиксируется проводка

Существует множество различных способов установки электропроводки, но независимо от выбранного, она обязательно должна быть закреплена. Даже в случае скрытой прокладки в штробах, проделанных в вертикальной или горизонтальной плоскости стены, кабель следует надежно закрепить, а уже после штукатурить отверстия. Ни один провод не должен выходить за края штроб и мешать проведению оштукатуривания и отделки.

Аналогична ситуация для открытой прокладки. Кабель нужно надежно закрепить на всем протяжении электрической линии, и только после этого спрятать внутри гофры, специальных коробов и прочих декоративных изделий. То же самое следует делать при прокладке за навесными и натяжными потолками.

Закрепить провод можно практически на любых стенах – кирпичных, гипсокартонных и деревянных. Для выполнения работ с помощью дюбель-хомутов желательно подготовить дрель или перфоратор с набором подходящих сверл.

Колпачки СИЗ

Колпачки ещё называют соединительными изолирующими зажимами (сокращённо СИЗ).

Конструктивное исполнение

Снаружи корпус колпачка выполняется из пластиката. Этот материал обладает рядом положительных сторон:

  • под воздействием открытого огня процесс горения не поддерживает;
  • способен выдерживать рабочее напряжение до 600 В;
  • обладает хорошими изоляционными свойствами.

Пластиковый корпус помимо того, что изолирует место соединения, ещё и защищает его от механических повреждений.

Внутри колпачок снабжён обжимной пружиной, выполненной из стали и имеющей форму конуса. Когда проводную скрутку вставляют в колпачок, витки этой пружины дополнительно её обжимают.

При использовании колпачков очень важно правильно разделать концы для скрутки. Изоляционного слоя надо срезать столько, чтобы оголённый металл не находился за пределами колпачка, а под обжимную пружину попадал полностью

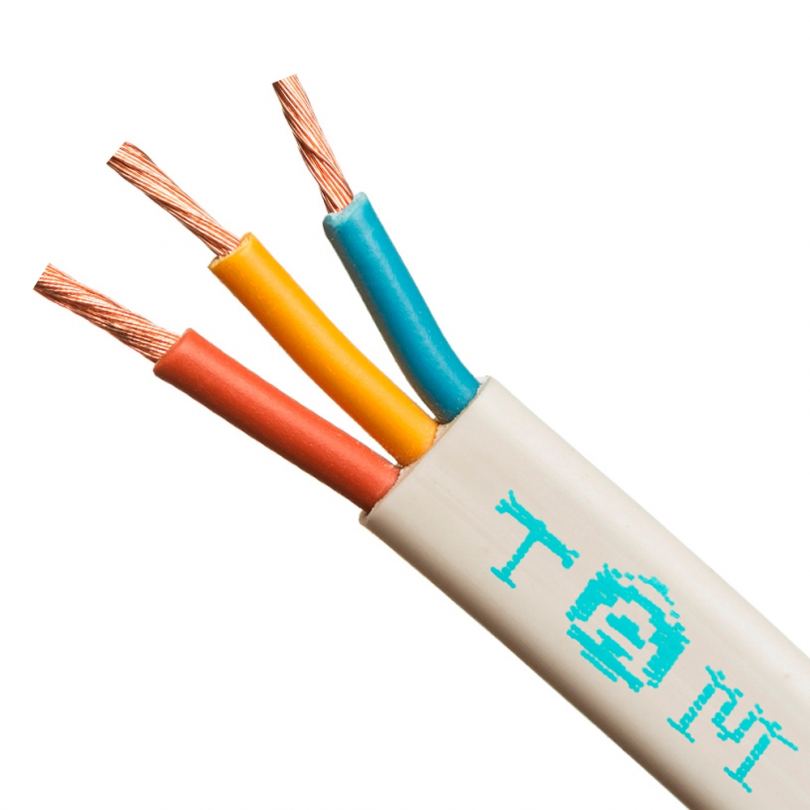

Подготовка проводов для колпачков

Сейчас в электрическом мире уже считается ошибкой, оголять провод или кабель от изоляционного слоя ножом. Профессиональные электрики пользуются специальными приспособлениями – съёмниками изоляции.

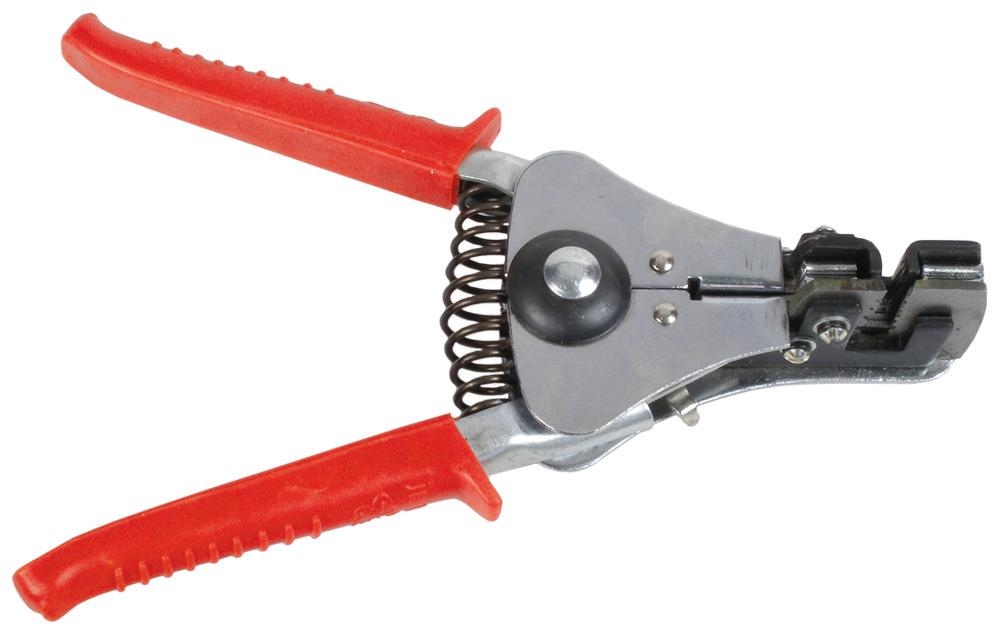

У этого приспособления имеются калиброванные отверстия для каждого стандартного диаметра жилы (у отверстий режущая кромка). Съёмник изоляции не нарушает токопроводящий поверхностный слой, что сохраняет его прочность.

Монтёрский нож тоже никто не отменяет. Главное, располагать его при съёме изоляции к направлению среза под углом, чтобы не зацепить металлическую жилу. Расположение ножа во время съёма изоляционного слоя под прямым углом не допускается, так как велика вероятность того, что сделаете круговой надрез, в результате чего жила потом может ломаться.

При выборе колпачков СИЗ особое внимание надо уделить размерам обжимных пружин. Основной контакт создаётся в её наименьшей конусной части

Очень важно, чтобы она соответствовала соединяемым проводам. Если жилы будут тонкие, сжим конусной пружиной не получится плотным, а толстые скрученные жилы, наоборот, не войдут в колпачок до конца

Соединение жил

Соединение проводов с помощью колпачков СИЗ на практике выполняется двумя способами:

  1. Без предварительного скручивания. Две жилы, одинаковые по диаметру, с силой надо вставить в пружину. Затем усиленно выполнить вращение колпачка по направлению часовой стрелки. Таким образом делается скрутка на длину оголённых металлических жил проводов.

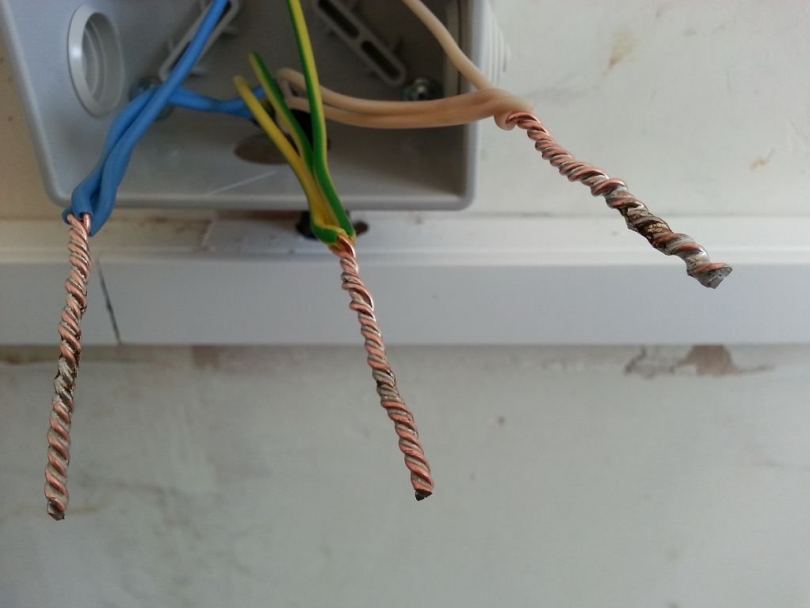

  2. В случае необходимости соединения трёх или четырёх жил, их надо сначала скрутить при помощи пассатижей, откусить свитый кончик, и потом надеть колпачок, с усилием вращая его по часовой стрелке.

Запомните! Чтобы колпачок СИЗ облегал поверхность скрутки плотно, вращать его нужно только по часовой стрелке, но никак не в противоположную сторону.

Колпачок надевайте с усилием, чтобы за счёт этого раздвинулись витки обжимной пружины и надёжно сдавили соединяемые провода.

Никогда не используйте колпачки СИЗ, чтобы соединять жилы из разного материала. В большей степени это относится к меди и алюминию, между которыми прохождение электрического тока вызывает гальванический процесс.

Как выполнять соединение колпачками показано в этом видео:

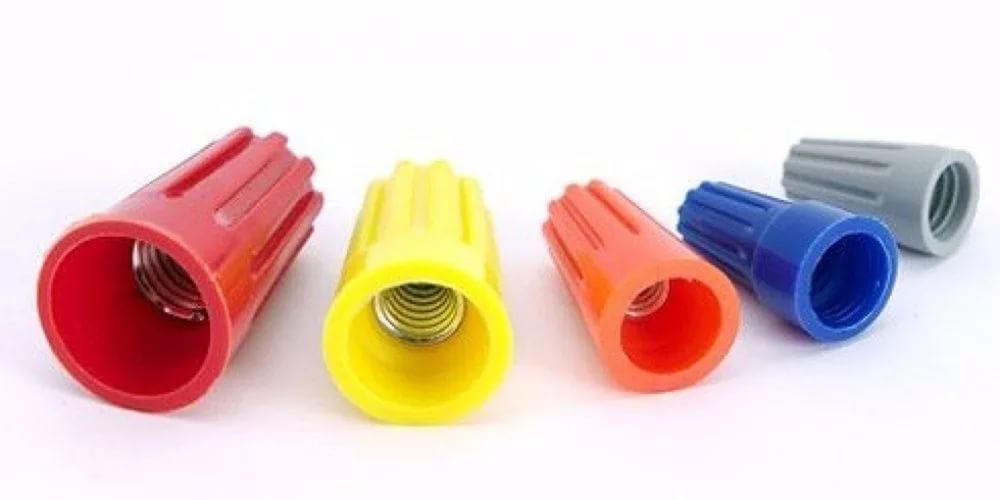

Виды колпачков

Многие электрики негативно относятся к колпачкам СИЗ. Но такое отношение может быть вызвано двумя причинами. Либо колпачки неправильно выбрали, либо неумело установили их на соединяемые провода.

Чтобы правильно подбирать колпачки под размеры провода, производителями введена специальная цветовая маркировка:

  • СИЗ-1 – соединяет две жилы сечением 1,5 мм2 (серый);
  • СИЗ-2 – соединяет три жилы сечением 1,5 мм2 (синий);
  • СИЗ-3 – соединяет две жилы сечением 2,5 мм2 (оранжевый);
  • СИЗ-4 – соединяет четыре жилы сечением 2,5 мм2 (жёлтый);
  • СИЗ-5 – соединяет восемь жил сечением 2,5 мм2 (красный).

Правда, единые международные стандарты для такой цветовой маркировки отсутствуют. Поэтому у производителей из разных стран она может отличаться. Будьте внимательны при покупке, уточняйте у продавца-консультанта требуемые размеры.

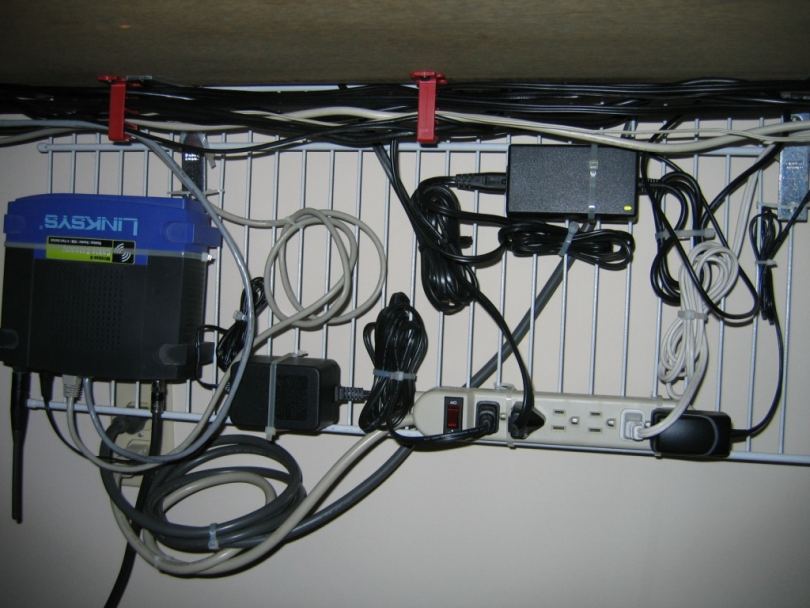

Крепление с помощью клипс

Эти элементы крепежа являются довольно востребованными при открытой прокладке кабеля. Клипсы после установки смотрятся довольно аккуратно. Они могут быть различного размера, формы и быть металлическими или пластиковыми,

Простой вариант имеет вид дужки, с обеих сторон которой имеются отверстия под дюбеля или саморезы. Хорошая и простая конструкция, но есть небольшой минус — для установки необходимо  сверлить два отверстия. Это несколько увеличивает время монтажа.

Металлические клипсы

Изготавливают из металлической полосы. Для установки вначале «оборачивают» ею кабель, совмещают отверстия и закрепляют на поверхности. Использовать можно и на стене и на потолке. Для последнего неудобны только тем, что надо сверлить много отверстий.

Пластиковые клипсы

Применяют в основном для монтажа кабелей в гофрах для скрытой и наружной прокладки. Для различных диаметров труб имеются соответствующие размеры клипс. На бетонные стены их монтируют при помощи дюбелей, а на деревянные поверхности – с помощью обычных саморезов.

 Установку можно выполнять как для одного кабеля, так и совмещать несколько штук, для крепления пучка проводки. Конструкция клипс позволяет собирать их в единый блок. У каждой с боковой стороны имеются замки (специальные пазы), с их помощью производят надежное соединение клипс друг с другом. Разводка с помощью этих элементов получается аккуратной и ровной.

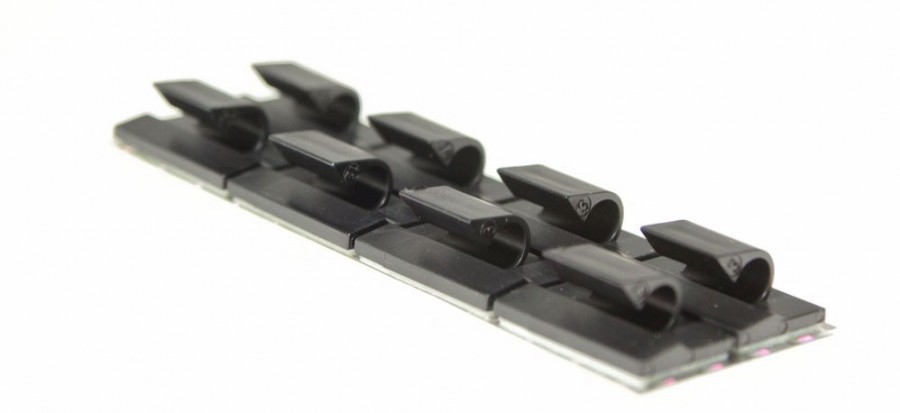

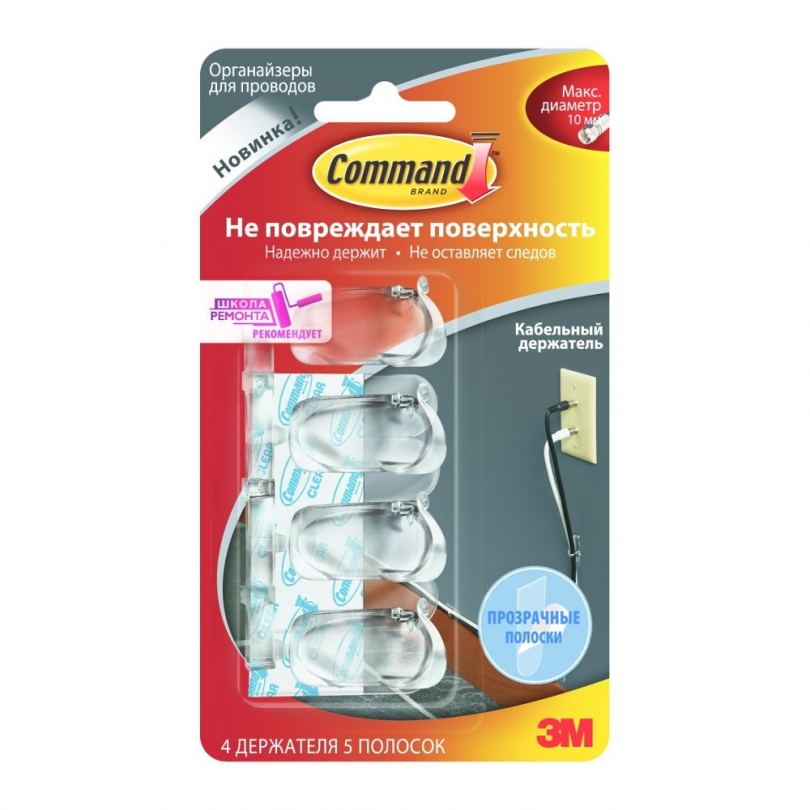

Самоклеящаяся клипса

Применяют для крепления кабеля или провода различной формы, могут быть выполнены в пластиковой или металлической форме. Поверхность, куда она будет крепиться, должна быть очищена от всякой пыли и грязи. У клипсы на тыльной стороне имеется односторонняя липкая лента. Такой крепеж применяется для крепления кабеля на пластиковые панели или мебель. Отпадает необходимость в сверлении отверстий в дорогостоящих или хрупких материалах.

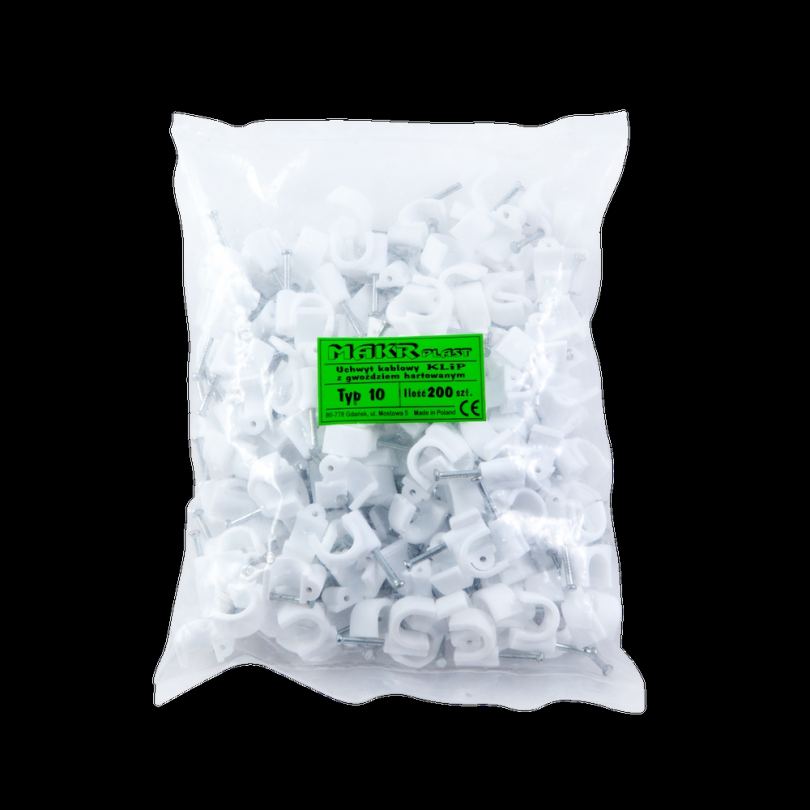

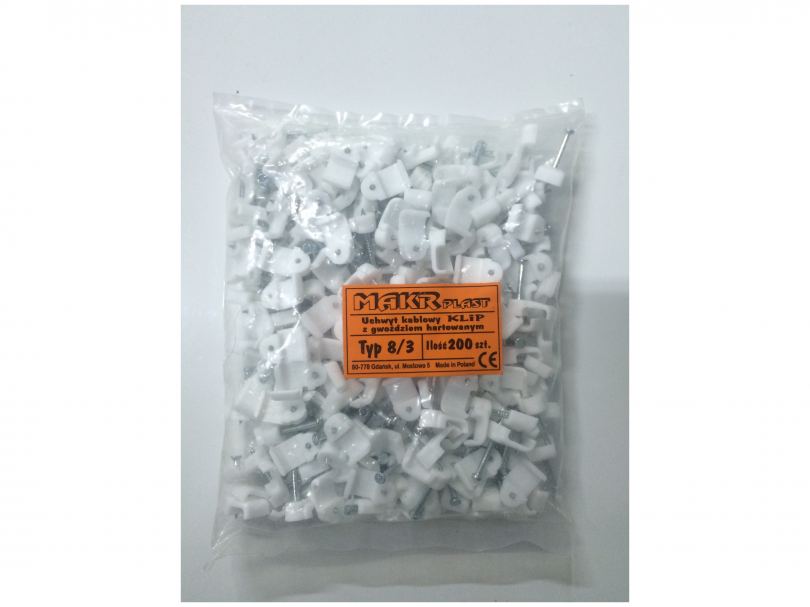

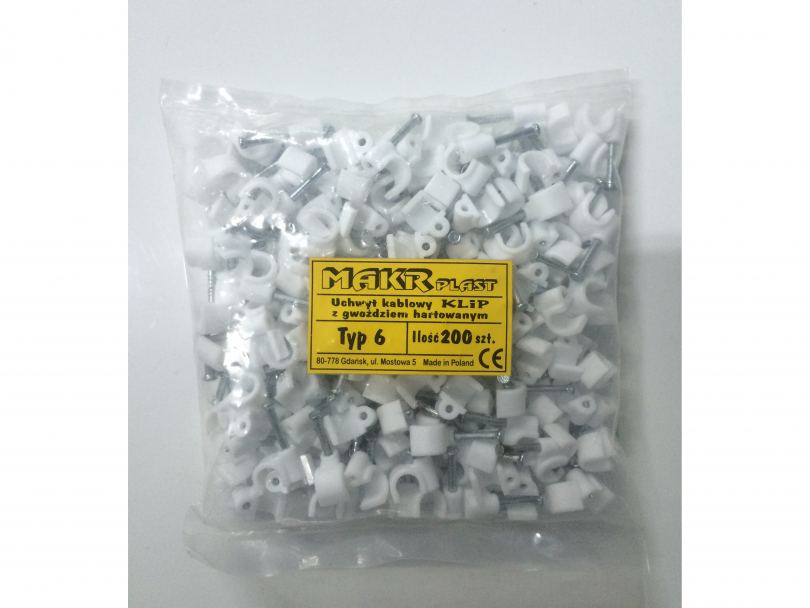

Клипсы с гвоздем

Изготавливаются в виде пластиковой скобы, сбоку которой имеется отверстие для гвоздя. По форме могут быть самыми разными. Используют для открытого монтажа на деревянных и аналогичных по плотности стенах. На фото выше.

Такое крепление очень быстрое и удобное. Им часто пользуются, когда надо пробросить по плинтусу телефонные, телевизионные и другие кабели малого сечения.

Специализированные крепления

Как правильно провести проводку в доме, если в местах расположения кабелей нет возможности сверлить поверхность, или тип проводника имеет необычную специфику? Для этого вам на помощь придут редкие, но от этого не менее полезные приспособления для монтажа.

Итак:

  • Металлическая монтажная лента предназначена для крепления кабеля с соблюдением нужного шага укладки. Применяется при установке тёплых полов, систем защиты от наледи и обогрева наружных площадок. Очень удобно использовать при креплении больших групп проводников. Имеет 21 мм в ширину и расстояние между гибкими точками фиксации в 25 мм. Бывает двух видов – медная и стальная оцинкованная.
  • При установке антиобледенительных систем, необходимо протягивать кабель внутри водосточных труб. Существует два вида креплений, предназначенных для этого – оцинкованная лента и специальные пластиковые клипсы.
  • Отдельно отметим алюминиевый скотч, предназначенный для установки проводов на водопроводных трубах. Он обеспечивает максимальную теплоотдачу и высокую плотность прилегания кабеля к трубе.

Ознакомившийся с данной статьёй читатель, наверняка, понял, как правильно проводить проводку в доме и какие приспособления подойдут ему больше всего. Однако, настоятельно рекомендуем ознакомиться с видео, представленном на этой странице.  Возможно, вы откроете для себя кое-что новое.

Какие крепежи можно использовать для электрической проводки?

Их перечень достаточно обширен, но мы выделим самые популярные виды крепежа для проводов, относящиеся к версиям для открытого и закрытого монтажа. Начнем со скрытого монтажа:

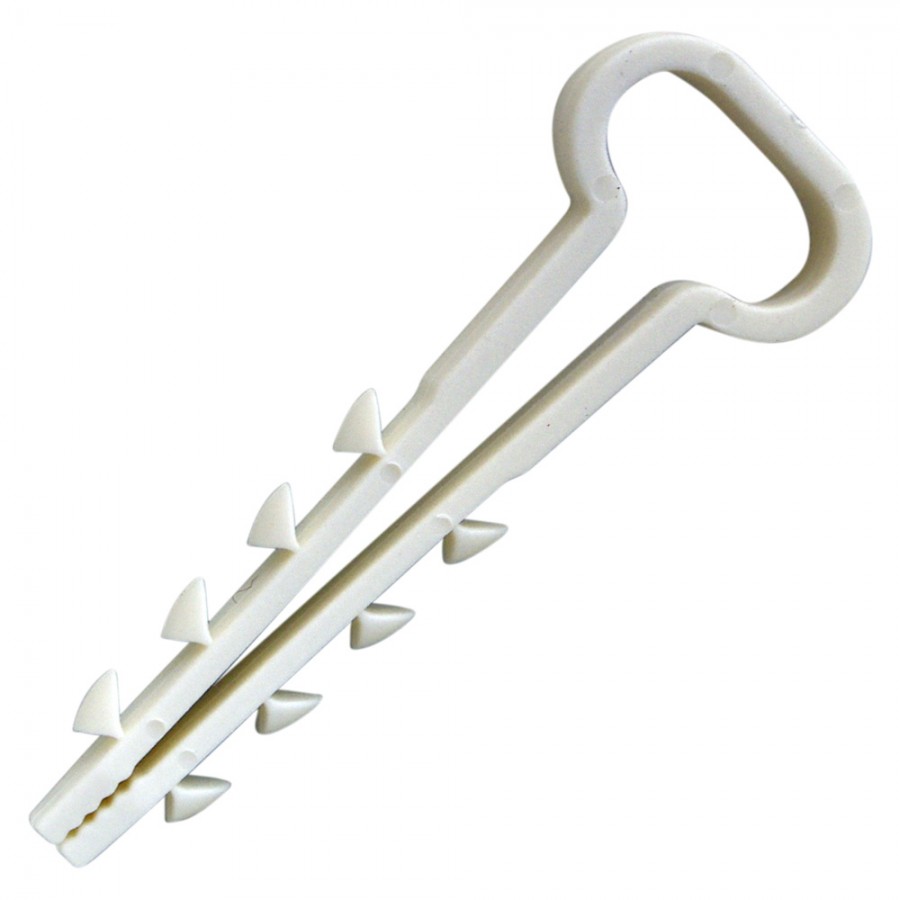

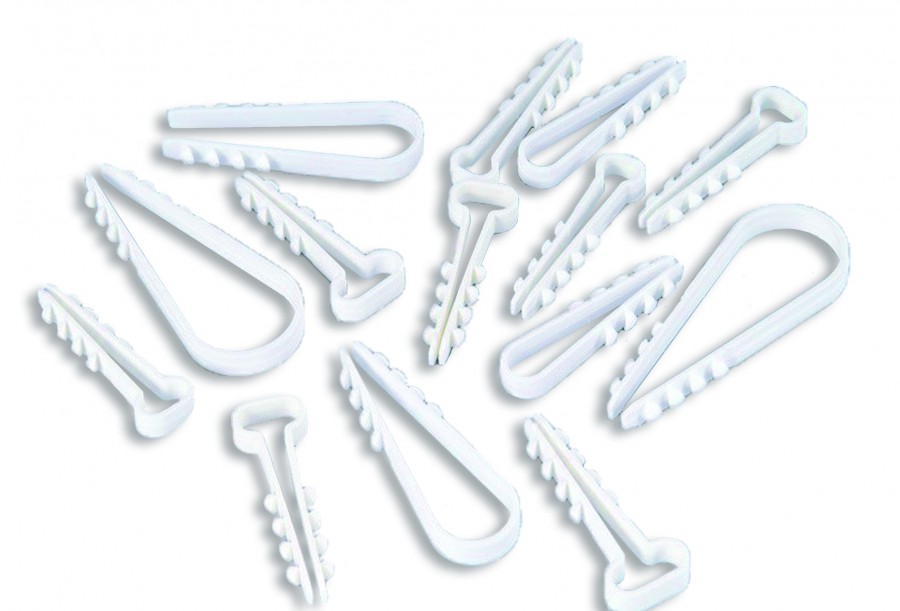

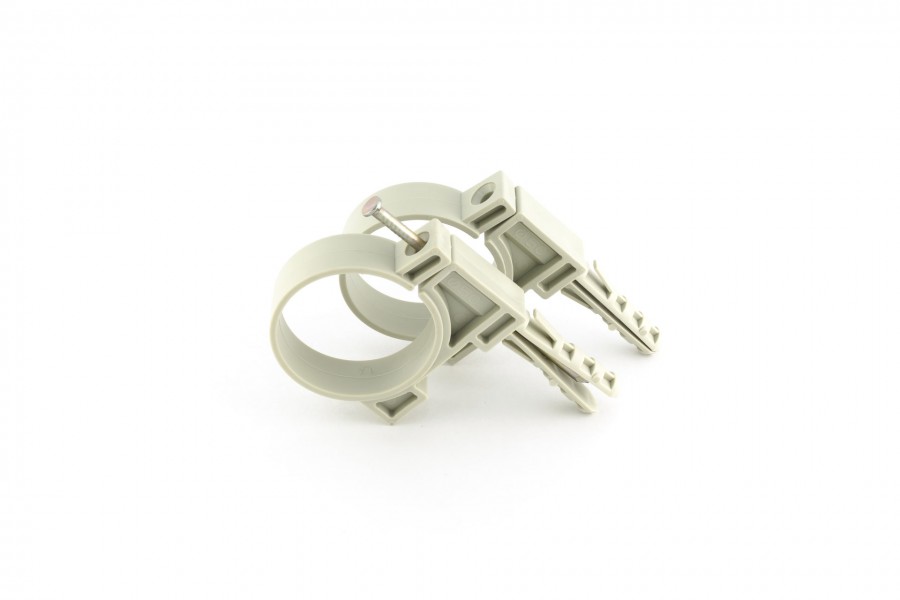

Дюбель-хомуты

Самыми популярными считаются дюбель хомуты, поскольку они отличаются упрощенным использованием и небольшой ценой.

Но в них не сложно запутаться из-за обилия различных видов, отличающихся функциональными особенностями и внешней формой.

Наиболее простой версией считается — «скоба». Она предложена на основе пластика и имеет зазубрины на концах, обладающие шириной около 8 мм. Размер наряду с формой можно выбрать с учетом необходимости для создания качественного крепления.

А вот дюбель хомуты для крепежа обладают распорной частью и считаются более надежным изделием для формирования качественной проводки. Конструкция базируется на основе пластикового стержня для использования молотка, чтобы можно было забить крепеж глубоко в предварительно созданное гнездо.

Чем отличается:

  • Выдерживают нагрузку до 8 кг чего достаточно для домашней электрической проводки;
  • За счет фиксатора можно закреплять силовые кабели, гладкостенные версии труб и гофры на основе диаметра не более 32 мм.

Важно: Этот вид крепежного элемента можно использовать лишь однажды поэтому рекомендуем правильно размечать точки для его установки

Установочная площадка

Версия с названием — «установочная площадка» считается гибридным вариантом, поскольку включает в себя возможности двух рассмотренных крепежных элементов. Внешне предлагается в виде дюбеля на основе монтажной головки, обладающей входом для создания пластиковой либо металлической стяжки. Создается с помощью нейлона либо полипропилена

Если было использовано крепкое основание, тогда отличается надежной фиксацией в стене, что обусловлено особой формой стержня. За счет этого можно качественно закрепить один кабель либо несколько линий проводки.

Фото крепежа проводов

https://youtube.com/watch?v=_elxQ62ypF4

Также рекомендуем просмотреть:

  • Шпилька резьбовая
  • Клиновой анкер
  • Дюбель-гвоздь
  • Гвозди
  • Кабельные стяжки
  • Кронштейны для полок
  • Винтовые гвозди
  • Анкер забивной
  • Дюбель металлический
  • Саморезы кровельные
  • Дюбель для гипсокартона
  • Крепление для раковины
  • Мебельный крепеж
  • Шестигранный болт
  • Кронштейн для антенны
  • Шуруп глухарь
  • Цепь стальная
  • Гровер
  • Деревянный крепеж
  • Дюбель распорный
  • Крепеж для телевизора
  • Скоба строительная
  • Дюбель-шуруп
  • Саморезы по металлу
  • Кронштейн для карниза
  • Металлический крепеж
  • Крепеж для окон
  • Анкерный болт
  • Фундаментный болт
  • Дюбель пластиковый
  • Дюбель-хомут
  • Саморезы по дереву
  • Скоба такелажная
  • Краб-система для профильных труб
  • Кронштейн для труб
  • Зажим для троса
  • Крепеж для труб
  • Химический анкер
  • Грузовые крюки
  • Саморез-сверло
  • Пластиковые хомуты
  • Крепление для унитаза
  • Высокопрочный болт
  • Шуруп по бетону

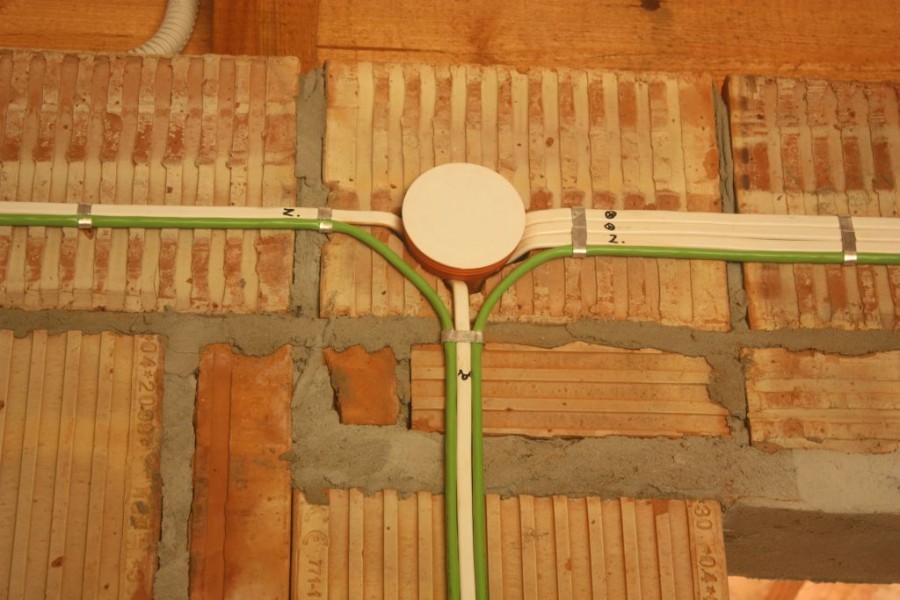

Открытый электромонтаж

Чтобы провести открытую электропроводку, необходимо закрепить кабель поверх декоративной отделки стен. Как правило, данный вариант электромонтажа используется в деревянных домах и садовых постройках, к примеру, в гараже либо хозблоке. Для крепления проводов на стенах могут использовать кабельные каналы, клипсы либо специальные фарфоровые изоляторы. Рассмотрим особенности применения каждого из вариантов.

Кабель-каналы

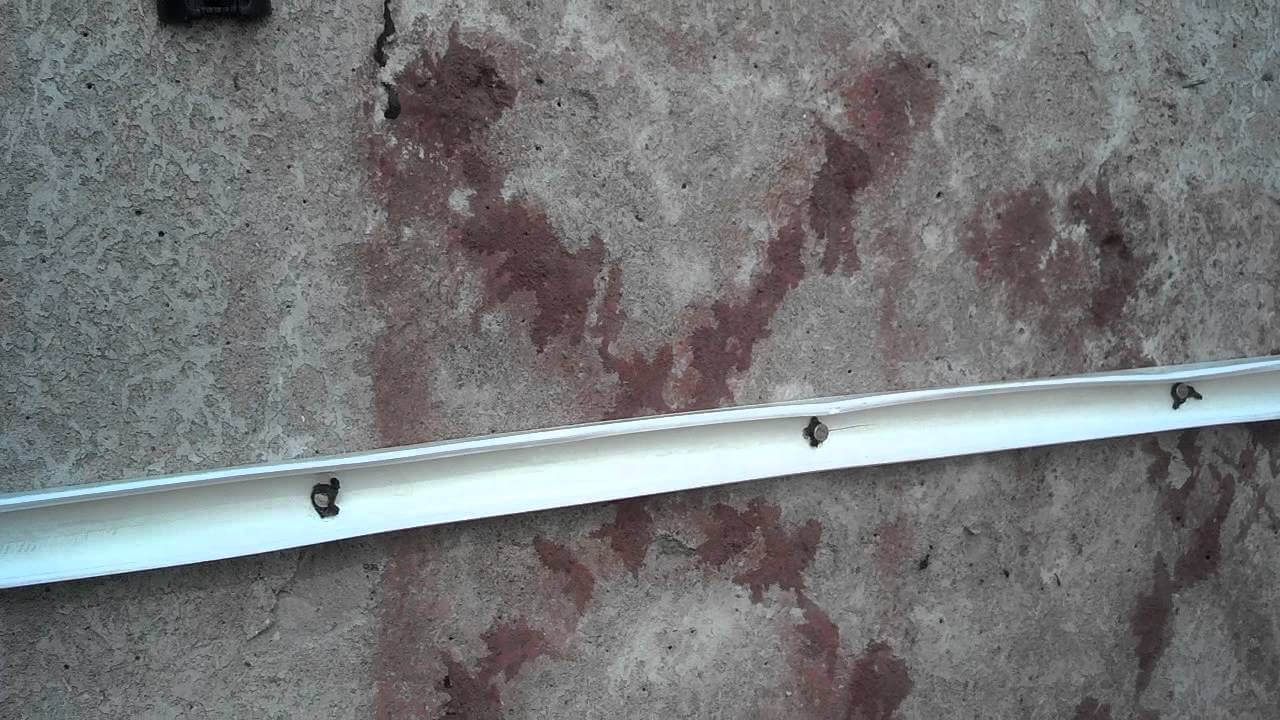

На сегодняшний день крепление проводов и кабелей в специальных пластиковых каналах используется чаще всего. Связано это с тем, что кабель-каналы имеют привлекательный внешний вид, невысокую стоимость и главное – позволяют быстро закрепить группу проводников в одном месте. Чтобы самостоятельно выполнить крепление данным способом достаточно закрепить пластиковый короб на стене с помощью саморезов.

Если нужно соединить несколько элементов в одну линию, можно использовать специальные соединения, предусмотренные заводом изготовителем. После того как кабель-канал будет закреплен, можно вложить в него все кабели и закрыть переднюю крышку (она на защелках). Более подробно о том, как крепить кабельный канал к стене, мы рассказывали в отдельной статье.

Видео инструкция по монтажу кабельного канала своими руками

Клипсы

Крепление проводов и кабелей клипсами используется только при монтаже электропроводки в трубах, а также если проводник будет дополнительно защищен гофрированной трубой. В этом случае прикрепить проводку к стене и потолку очень просто.

Если поверхность деревянная, все что нужно, это закрепить клипсу с помощью саморезов по дереву. В бетонной стене либо потолке нужно предварительно засверлить отверстия с помощью перфоратора, потом вбить дюбеля, после чего уже зафиксировать сами клипсы. Вся технология монтажа наглядно предоставлена на видео примере:

Правильное закрепление внутри дома

Кстати клипсы можно крепить не только внутри помещения, но и на улице. Такой способ подойдет, если Вы решили провести уличную электропроводку по шлакоблоку либо кирпичным стенам сооружений.

Как прикрепить гофру на улице

Если же вы хотите закрепить кабель

Изоляторы

Крепление проводов к стене на изоляторе чаще всего используется при монтаже электропроводки в деревянном доме и бане. Сначала Вы должны закрепить сами фарфоровые бочонки, которые фиксируются к деревянной обшивке либо срубу с помощью саморезов, после чего скрутить жилы в тугой жгут и продеть его на изолятор так, как показано на фото ниже:

Чтобы не скручивать жилы самостоятельно, можно купить специальную проводку под старину, которая уже скручена. О том, как сделать ретро проводку своими руками, читайте в соответствующей статье.

Гвоздевые скобы

Данный способ крепления подходит для телевизионных и телефонных кабелей, а также линии от интернета. Существуют плоские и круглые пластиковые скобы, которые можно запросто прикрепить к стене с помощью небольших гвоздиков, идущих в комплекте. Очень удобный вариант монтажа, который применяют для того, чтобы незаметно провести кабель над плинтусом в доме либо квартире.

Клеммные зажимы

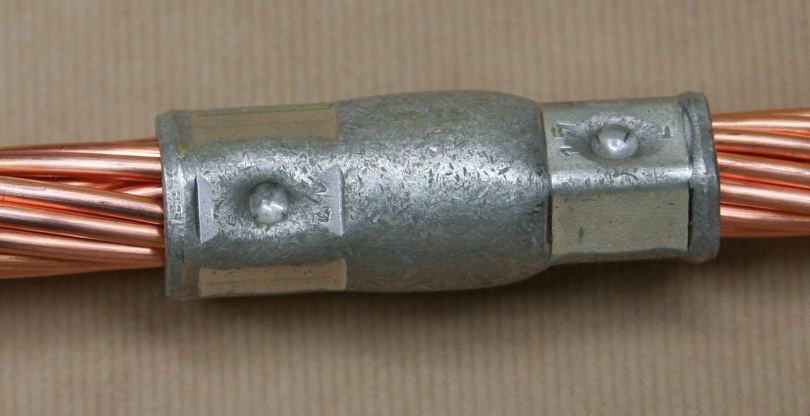

Клеммники для соединения проводов дают одно неоспоримое преимущество, в них можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено. Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения

И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться

Выходом из такой ситуации как раз и являются клеммы.

Клеммная колодка

Наиболее простое и дешёвое решение – полиэтиленовые клеммные колодки. Они не отличаются высокой ценой и продаются в каждом магазине электротоваров.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы. Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

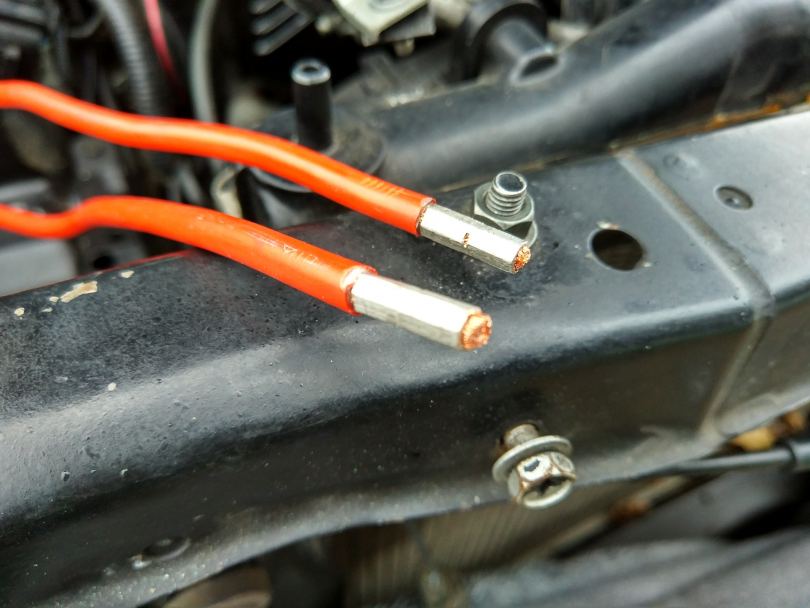

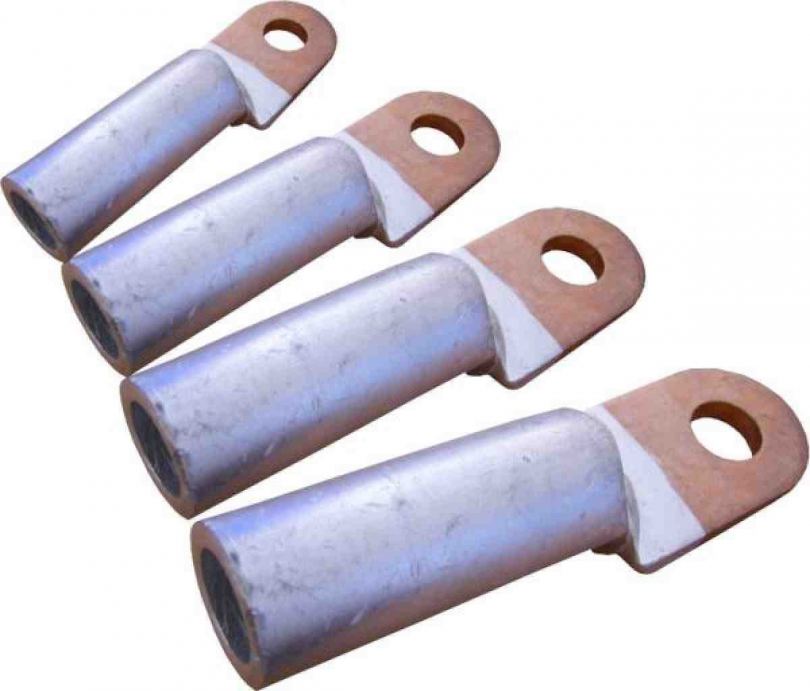

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками

Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

Как использовать клеммные колодки показано в этом видео:

Клеммы на пластиковых колодках

Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.

В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.

Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.

Самозажимные клеммы

Монтаж проводки с использованием таких клемм отличается простотой и быстротой.

Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шинке. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.

Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.

А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.

Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы фирмы «WAGO

О преимуществах и недостатках рассказано в этом видео:

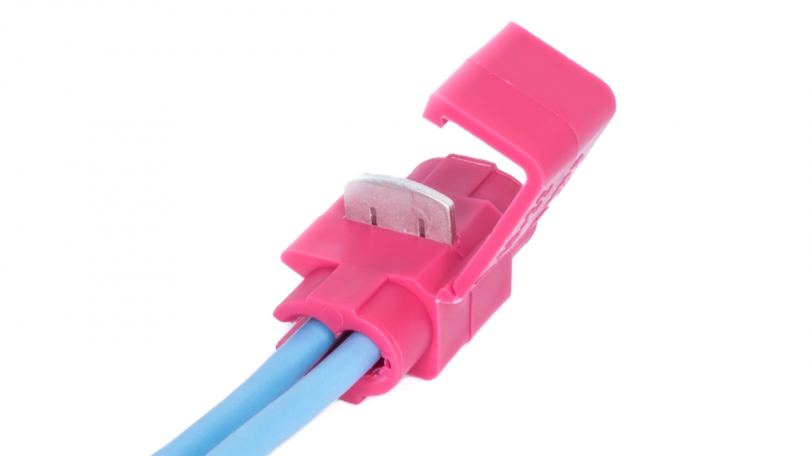

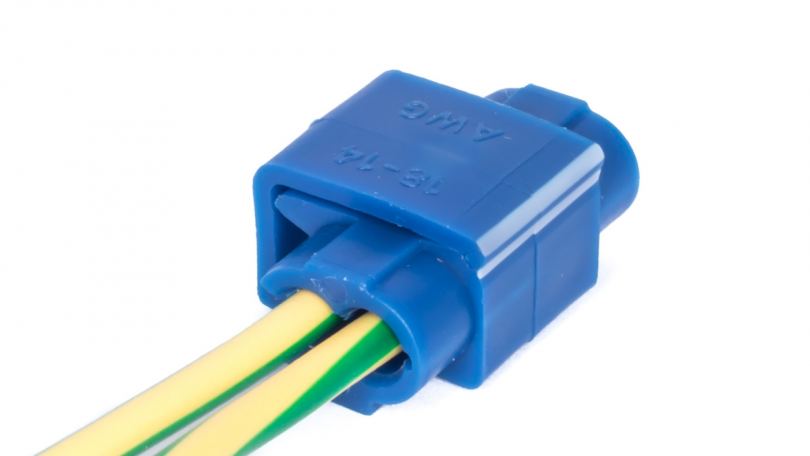

Виды

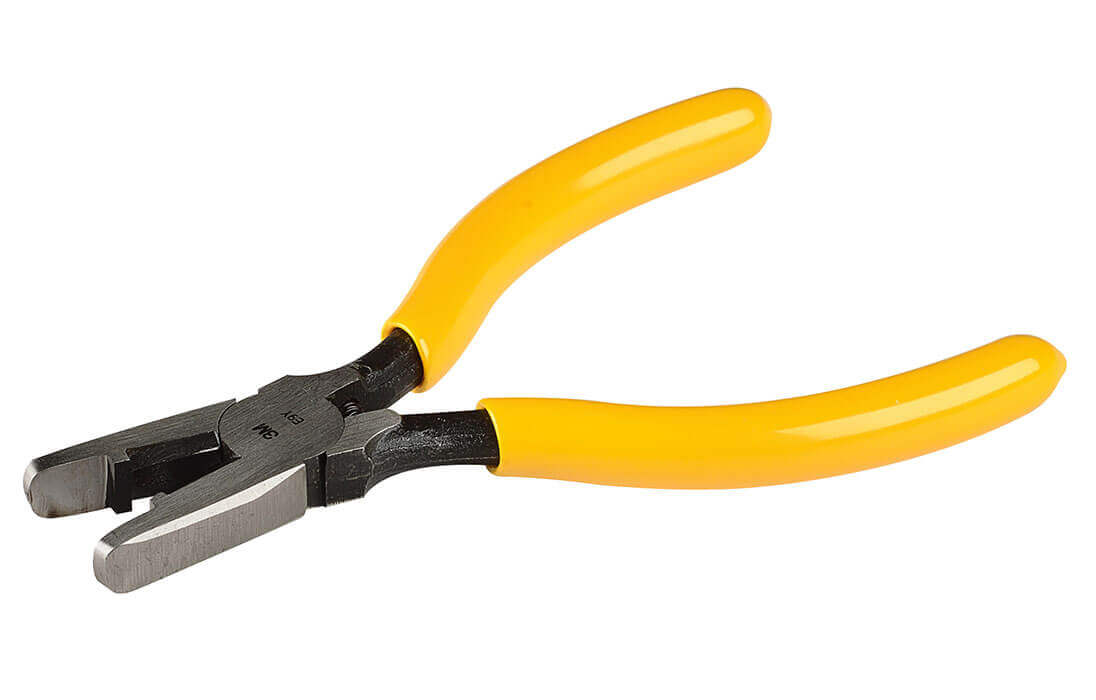

Модельный ряд изделий 3M Scotchlock довольно широк, чтобы удовлетворить потребности электромонтеров в большинстве ситуаций. По типу соединители различают:

  • Проходные;
  • Тупиковые;
  • Т-образные.

По количеству проводов, чаще всего это:

  • На 2;
  • На 3 провода;

Бывают клеммники с защитным гелевым заполнением и без него. Обычно каждый из видов, которые мы рассмотрим ниже, можно найти в двух этих исполнения. Например, соединители UB2A заполнены гелем, а UB2A-D – полный их аналог без геля. Мы сделали подборку часто используемых на практике видов скотчлоков.

Для малых сечений:

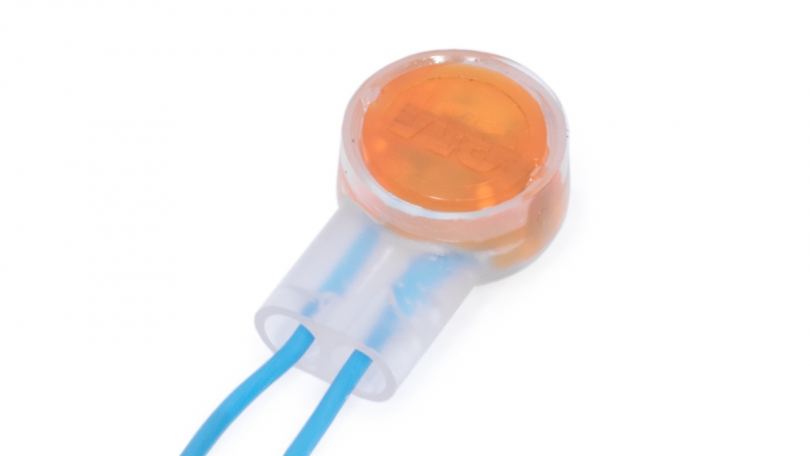

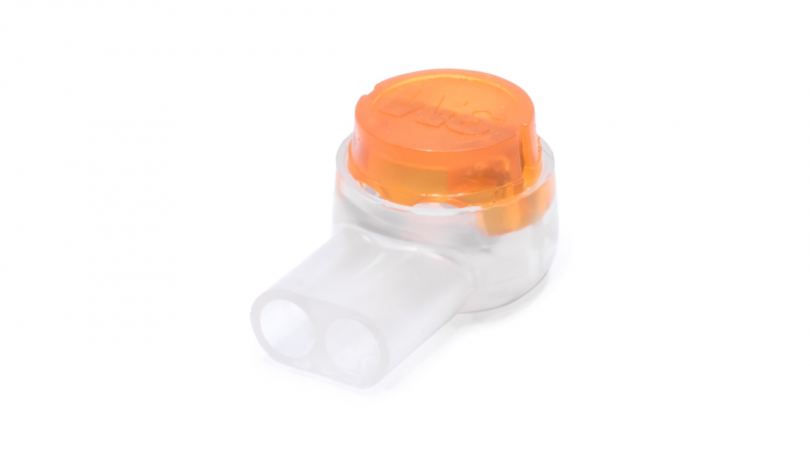

  • Scotchlock UY-2 наполненный гелем соединитель для двух жил сечением от 0.4 до 0.9 мм. Входное отверстие позволяет использовать провод с наружным диаметром изоляции в 2.08 мм.
  • Тройной клеммник UR2 используют для разветвления линии. С его помощью можно соединить три проводника сечением от 0.4 до 0.9 мм с диаметром изоляции до 2.08 мм. Наполнен гелем.
  • Скотчлок UB2A предназначен для подпараллеливания проводов к основной линии с сечением токопроводящих жил от 0,4 до 0,9 мм, также, как и в предыдущих – максимальный диаметр изоляции – 2.08 мм.
  • Тип U1b проходной соединитель для ТПЖ 0.9-1.3 мм с диаметром изоляции до 3.18 мм.

Для больших сечений:

  • Scotchlok 316 IR для проводов сечением 0.5-1.5 кв. мм.
  • Модель MGC, соединитель для толстых жил сечением 2.5 кв. мм.
  • Scotchlok 558 – тупиковые соединители предназначены для соединения и отводов от проводов сечением 0.5-1.5 мм.
  • Scotchlok 560 для ответвления без разрыва кабеля. Подходит для жил сечением 0.75-1.5 мм. без геля из-за конструктивных особенностей. Клеммник раскрывается как чемодан и зажимает провода при закрытии или нож предварительно утапливается плоскогубцами.
  • Модель 534 клеммник похож по конструкции на предыдущий, но отличается допустимым сечением ТПЖ, в этот раз допускается 1.5-2.5 кв. мм.
  • ScotchLok 952 – т-образный соединитель, также предназначен для врезки перпендикулярно основной линии. Врезка под прямым углом происходит с помощью клеммы типа «папа» в разрез на боковой стороне соединителя в закрытом его состоянии.

Перечисленных видов скотч-локов вам должно хватить на большинство практических ситуаций, а сейчас перейдем к разговору о том, как использовать этот вид клеммников.

Варианты крепежа для прокладки кабеля

Рассмотрим основные методы, позволяющие закрепить провода при помощи перфоратора.

Дюбель-стяжка для фиксации плоского и круглого проводов

Для начала следует просверлить отверстие диаметром 6 мм. Затем уложите кабель внутри хомута и затолкайте или забейте его в отверстие. Это экономичный, оперативный подход, исключающий выпирание деталей при установке в штробах на стенах. Вариант подходит для крепления гофрированных труб.

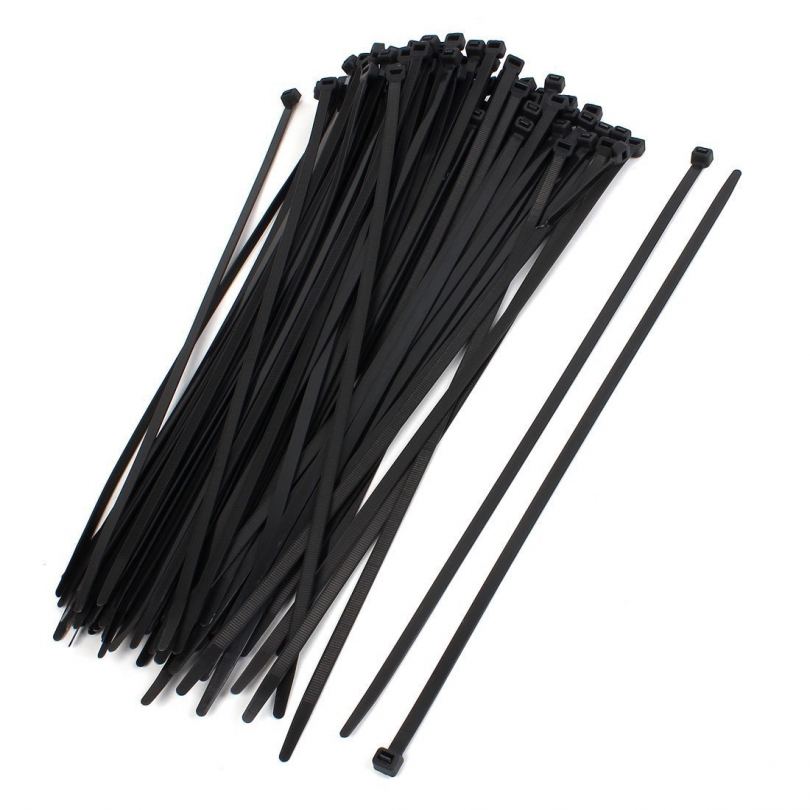

Кабель-стяжка с наличием отверстия под дюбель

Еще один экономичный способ, поскольку затраты на покупку расходных материалов минимальны. Возьмите пластиковый дюбель (больше вам ничего не понадобится). Занимает минимальную площадь.

Монтажная площадка квадратной формы

Начало аналогично первому варианту: просверлите отверстие на 6 мм, забейте внутрь него деревянный чопик или пластиковый дюбель-хомут, после чего шурупом привинтите прижимную пластину к стене. Далее кабель прижимается к пластине при помощи обычной стяжки.

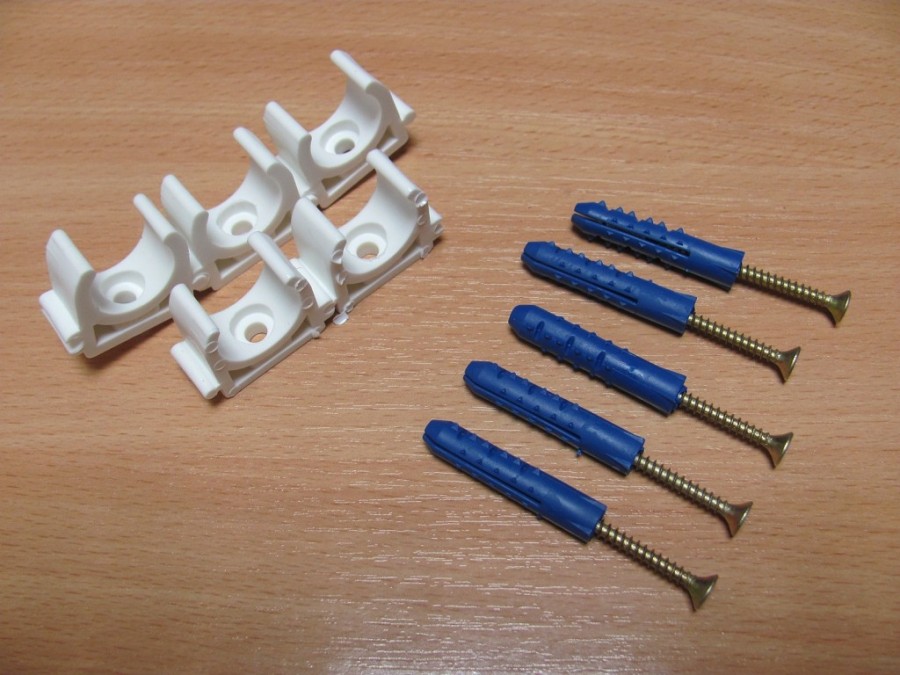

Клипсы под гофрированную трубу

Клипса крепится при помощи дюбеля и ввинчиваемого в него самореза. Размер клипсы зависит от габаритов гофрированной трубы. Главное преимущество – возможность собирать клипсовые блоки, соединяемые замками. Из блоков можно создавать сложные электрические системы.

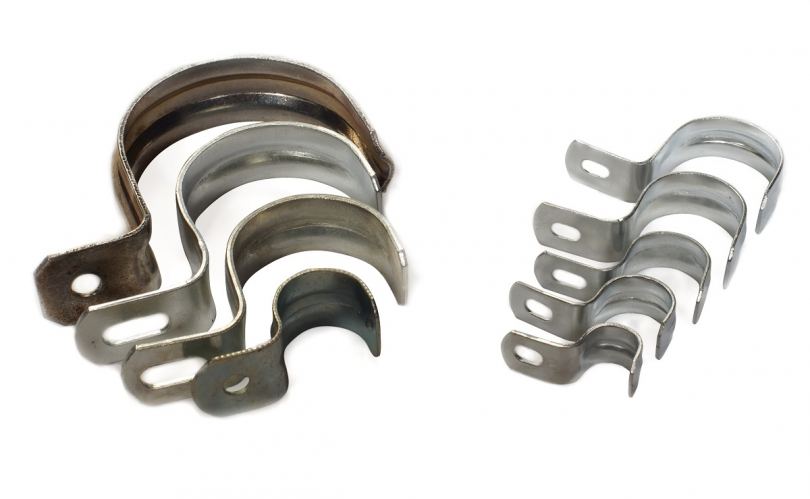

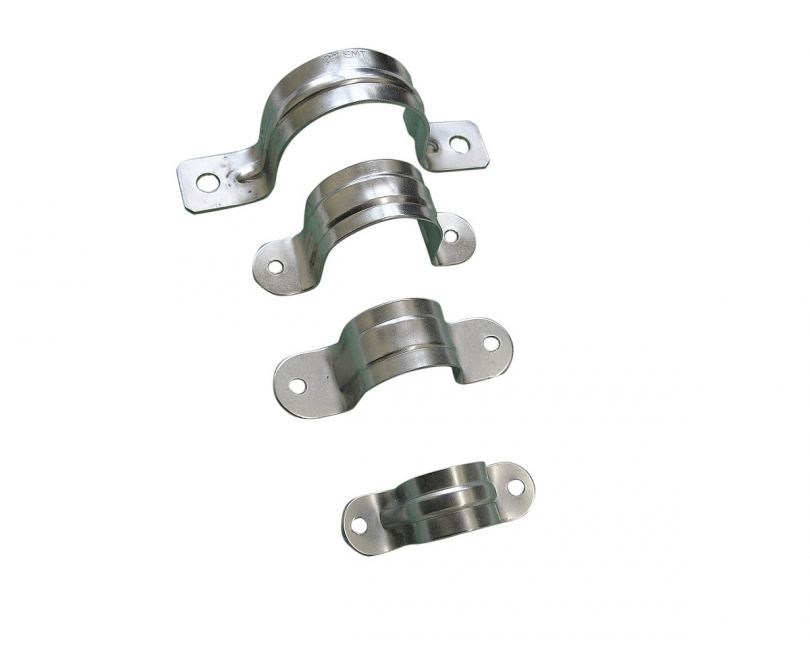

Металлическая скоба

Если провод размещают внутри металлического рукава, то крепить его следует с помощью скоб. Как и в случае с клипсами, их размер зависит от габаритов защитного элемента (металлорукава).

Площадка с самоклеющейся подложкой

Если провода прокладываются по металлической поверхности, которую нельзя сверлить, то единственным выходом станет применение самоклеющихся площадок. Их конструкция подразумевает использование клейкой подложки, спрятанной под защитной пленкой. Удалите ее и прикрепите изделие на чистую поверхность. Для фиксации кабеля применяют обычные стяжки. Подобный способ монтажа актуален для больших электрощитовых.

Открытый

Кабель-каналы

Кабель-каналы – это современный и наиболее практичный способ открытого крепления проводов. Особую роль при этом играет как довольно привлекательный внешний вид, так и низкая цена. Практическое же преимущество заключается в том, что можно без проблем закрепить группу проводов. Монтаж канала довольно прост. Необходимо снять крышку, закрепить канал на стене при помощи саморезов, уложить кабель и вновь установить крышку просто защёлкнув её в специальных фиксаторах.

Клипсы

Подобный способ крепления допустим только, если провода расположены в пластиковых или гофрированных трубах

Важно подобрать клипсы по размеру трубы! Далее, действуем по стандартному плану:

  • к деревянной поверхности клипсы крепим при помощи саморезов;
  • в бетонной или кирпичной стене потребуется заранее просверлить отверстия, в которые вбиваются дюбеля и уже на них закрепляются клипсы.

Изоляторы

Для такого вида крепления, провода нужно предварительно скрутить в тугой жгут. Далее, фарфоровые бочонки врезаются в стену и становятся основой для закрепления проводки. Совет: чтобы не тратить время на скрутку и её фиксацию, в специализированных магазинах можно приобрести уже подготовленные жгуты.

Гвоздевые и другие скобы

Этот способ крепления широко известен даже среди непрофессионалов. Подобный вид крепления используется для прокладки как телефонных, так и телевизионных кабелей. Существует две разновидности скоб: плоские и арочные. Все подобные скобы в своём комплекте имеют гвозди, поэтому с их креплением не должно возникнуть особой проблемы. Довольно практичный вариант для монтажа над плинтусом. Недостатком является довольно низкая прочность самих гвоздей, поэтому подобные скобы всегда нужно иметь про запас, чтобы в любой момент заменить повреждённую.

Для крепления тонких проводов специалисты рекомендуют использовать дриву. Внешне, она подобна шурупу и точно так же вкручивается в стену, а на непосредственно выступающую резьбу накручивается кабель.

Монтажная площадка

Отдельно стоит рассмотреть вопрос проводки кабеля сквозь стену. Для этого необходимо высверлить дыру, по размерам превышающую устанавливаемую в неё гильзу. При этом нужно придерживаться нескольких правил:

  1. Если стена из огнеупорного материала, то провода должны быть заключены в коробку или отрезок трубы.
  2. Если же стена, например, деревянная, то в отверстие необходимо уложить стальную трубу (или коробку из любого негорючего материала).

Выше были рассмотрены оптимальные и эффективные современные способы крепления проводов на стене, которые не должны вызывать особого затруднения даже у неподготовленного человека. Тем не менее будьте аккуратны и перед прокладкой кабеля убедитесь, что он не подключён к токопроводящей линии!

Способы закрепления

Крепление кабеля к стене выполняется  различными способами. Выбор определенного варианта зависит от состава рабочей поверхности. Используемые материалы, работа с ними рассмотрены в таблице.

Способ закрепления Порядок работы, советы Монтажная поверхность
при помощи саморезов саморезы по дереву вкручиваются шуруповертом в среднем через 50 см; их использовать рекомендуется длиной около 40 мм; применяется для быстрого монтажа пластиковых каналов; предварительное сверление отверстий не требуется
дюбель-гвоздями (быстрый монтаж) с короба снимается крышка; в нем насверливаются отверстия с шагом около 45 см; его прилаживают к поверхности, отмечая на ней расположение точек сверления; перфоратором делают в стене дырку; пластиковую часть гвоздя вставляют через короб в отверстие, металлическую после забивают позволяет надежно закрепить на бетонной стене, кирпичной, каменной
«клопами» закручиваются шуруповертом через указанное выше расстояние тонкий металл (меньше 2-х мм)
клеем (жидкие гвозди) наносят клеящий состав наизнанку подготовленного отрезка; прислоняют его на несколько секунд к отмеченному месту, отслоняют; ожидают, когда клей загустеют; прижимают обратно; дополнительно требуется применять дюбеля и саморезы дерево, гипсокартон, обои, плитка, можно приклеивать и к бетонной поверхности

Разводить проводку в кабель-канале рекомендуется после проведения всех отделочных работ (наклеивания обоев, нанесения декоративной штукатурки).

При данном способе прокладки линий соблюдаются нормы ПУЭ, легко можно добраться до места неполадки.

Представленные варианты закрепления надежно состыковывают поверхности. Многообразие материала вписывает проложенные трассы в обстановку квартиры.

Преимущества и недостатки использования СИП

Построение воздушной линии передачи на основе проводов СИП позволяет:

  • обеспечить электробезопасность;
  • улучшить показатели надежности при эксплуатации;
  • понизить затраты на эксплуатацию линии (по данным ряда компаний — до 80%);
  • обеспечить низкую трудоемкость монтажа;
  • монтировать линии высокого и низкого напряжения по фасадным частям зданий вместе с каналами связи;
  • обеспечить снижение потерь при передаче (благодаря сниженному реактивному сопротивлению);
  • подключать дополнительных потребителей без обесточивания основной линии;
  • избежать обрывов проводов при обледенении;
  • проводить контроль незаконных подключений;
  • возможно выполнение работ по прокладке и подключению своими руками.

Недостатков у проводов СИП немного:

  • стоимость изделий выше на 20-25%, чем у аналогов без изоляции (стальные провода типа А или АС);
  • неготовность ряда региональных энергосбытовых компаний к применению СИП (отсутствует обученный персонал и инструменты для монтажа);
  • провод СИП предназначен только для обустройства воздушных линий, подземная прокладка запрещена;
  • изношенное и устаревшее оборудование на магистралях, из-за которого невозможен монтаж проводов.

Особенности выбора дюбель-хомута

Для крепления проводов и кабелей важен правильный выбор вида наружного крепежа. Это зависит, прежде всего, от диаметра проводной продукции, её удельного веса, структуры стен и потолка.

Конструкция

Принцип строения пластикового хомута для электропроводки заключается в том, что петля охватывает кабель и в конце складывается в стержень (дюбель) с внешними шипами. Простейшая конструкция дюбель-хомута представляет собой полосу из ПВХ шириной 6-8 мм, которая сложена в форме зубчатого стержня.

Пластиковый держатель

Анкерный крепёж, предназначенный для удержания кабеля большого сечения или сразу нескольких проводов, выглядит в виде двух прорезиненных металлических полуколец, где нижний элемент имеет металлический резьбовой держатель. Полукольца смыкаются винтами, продетыми через отверстия в отливах сегментов. Крепёж комплектуется пластиковыми дюбелями.

Дюбель-хомуты для крепления кабелей обладают немалыми достоинствами:

  • пластиковые изделия избавляют от массы отдельных деталей, таких как хомуты, дюбели и шурупы;
  • простота монтажа значительно сокращает сроки монтажа провода на стене и на потолке помещения;
  • ПВХ изделия выдерживают температурный диапазон от -40 до 800С;
  • хомуты нечувствительны к ультрафиолетовому излучению;
  • в случае ремонта крепёж легко и быстро демонтируют;
  • виды изделий рассчитаны на различные нагрузки в зависимости от сечения проводников.

К недостаткам относится следующее:

  • при высокой температуре пластиковые элементы могут деформироваться;
  • установка анкерных хомутов возможна только в бетоне и кирпичной кладке;
  • наружный крепёж не применяется в квартирах и помещениях общественных зданий.

Применение

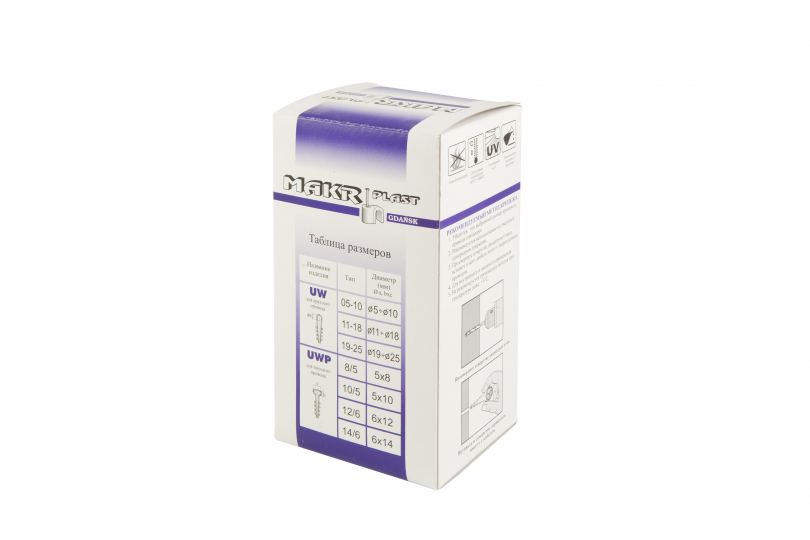

Пластиковые дюбель-хомуты рассчитаны на крепление кабеля к стене диаметром до 25 мм. Петлевидные элементы изготавливают чаще всего из нейлона. Их применяют для того, чтобы закрепить провода на вертикальных ограждениях. На внутренней стороне скобы изготовитель часто указывает диапазон размеров поперечного сечения кабеля или группы проводов. Например, надпись 11-18 мм означает, что хомут не удержит проводник диаметром 20 мм.

Для электропроводки по потолку используют крепёж, состоящий из отдельного пластикового дюбеля и стяжки, которая крепится шурупом или продевается через пазы опорной площадки.

Для тяжёлых кабельных сетей устанавливают анкерные металлические дюбель-хомуты. Для этого перфоратором сверлят бетон, кирпич, газобетон.

Важно! Крепление кабеля к потолку и стенам из дерева представляет собой гвоздь с пластиковой или металлической планкой. Гвоздевые скобы применяют для монтажа проводки не только по дереву, но по фанере и ДСП

Особенности использования

Как вы могли убедится скотчлоки бывают двух типов. Первые — это те, которые раскрываются как чемодан. Редко, но на форумах встречается название «клеммники чемоданного типа», а другой вариант – нераскрывающиеся, для их использования нужно нажать на поверхность клеммника чтобы врезать в провода. И у тех и у других скотч-локов используются одинаковые U-образные контакты. Особых отличий в том, как пользоваться нет.

Для нераскрывающихся клеммников типа UY-2, UR2 и подобных есть специальные обжимные клещи с плоскими параллельными губками.

Но их с успехом можно заменить пассатижами, а в некоторых случаях сжать пальцами. Раскрывающие клеммники сжимаются по металлической скобе-контакту в открытом состоянии.

Скотчлоки с гелем не требуют дополнительной изоляции. Надеваются на изолированный не зачищенный провод. Для соединения достаточно ровно обрезать концы и завести их в отверстие или вложить в раскрытый клеммник. В свою очередь скотчлоки без геля лучше дополнительно заизолировать изолентой или термоусадочной трубкой.

Не превышайте рекомендуемые сечения проводников и не соединяйте проводники тоньше положенного. В первом случае вы повредите токопроводящие жилы, а во втором не обеспечите должной фиксации в ноже. Можно соединять кабельную продукцию с однопроволочными и многопроволочными жилами, но не используйте скотч-локи для алюминиевого провода. Из-за текучести алюминия контакт быстро ослабнет.

Список источников

  • stroimaterials.ru
  • samelectrik.ru
  • domashnysvet.ru
  • 220.guru
  • kachestvolife.club
  • MoyaStena.ru
  • razvodka.net
  • materialyinfo.ru
  • lightika.com
  • bane.guru
  • 1-proect.ru

Похожие статьи

Комментировать
0
32 просмотров

Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации. Вы с нами?

Adblock
detector
