Штробление под проводку

Как замаскировать штробы с проводкой

Как только штроба будет сделана, а провода – уложены, вам останется заделать канавку и перейти к финальной отделке. Процесс достаточно прост:

Углубление очищается от пыли и грязи при помощи строительного пылесоса или веника.
Поверхность канавки покрывается слоем грунта. Делается это при помощи обычной кисти.
Подождите, когда грунтовка окончательно полимеризуется.
Перед заделкой смочите штробу водой.
Заделайте углубление при помощи штукатурки или монтажной пены.

Не забывайте о том, что делать такие углубления можно далеко не всегда: например, даже не пытайтесь работать при помощи перфоратора на стенах, покрытых гипсокартонными листами. Если есть сомнения, то лучше всего обратиться к профессиональному специалисту.

Чем и как заделать штробы с проводкой ↑

Малая площадь штробы – не повод пренебрегать грунтовкой. Из-за пыли, которая там осталась, отделочный материал попросту не приклеится и со временем отвалится, что чревато новым ремонтом.

Чем замазывать штробы под проводку? Рекомендуется грунтовка глубокого проникновения и широкая кисть. Хорошо обработайте как саму борозду, так и площадь вокруг. Лучше всего для этой цели подходит «Бетонконтакт».

Раствор наносите только после того, как грунтовка окончательно высохнет и кабель будет смонтирован.
Перед оштукатуриванием смочите стену водой, чтобы уменьшить усадку материала.
Применяйте раствор густой консистенции. Не просто заливайте его в канавку, но и разглаживайте шпателем.
Движения инструментом выполняйте перпендикулярно штробе.
Вертикальный канал обрабатывайте снизу-вверх.
При простом разглаживании поверхности останутся бугры, но лишний раствор легко удаляется гладилкой.
Работайте внешней поверхностью инструмента – той, где крепится рукоять.
Выполняйте не прямые, а зигзагообразные движения, что позволит раствору лучше сцепиться с каналом и при этом он не будет тянуться за инструментом.
Одному участку достаточно двух проходов, сделанных в противоположные стороны.
Когда надо заделать не штробу, а дырку, размерами превосходящую габариты гладилки, для удаления лишнего раствора подойдет алюминиевое правило. Держите его под прямым углом к поверхности и за несколько проходов снимите лишний материал зигзагообразными движениями, продвигаясь от центра вмятины к ее краям.

Заделка кабеля

Чистовую отделку можно начинать, лишь когда стена высохнет полностью.

Если при заделке штробы использовалась бетонная смесь, мочите эти места водой несколько раз в день в течение недели, иначе будут трещины. Избежать этого позволит применение штукатурной смеси – например, Rotband. Шпатлевка не подходит, так как наносится слоем не более нескольких миллиметров. Алебастр благодаря высокой прочности создаст сложности при малярных работах.

Возможно ли штробление стен в панельном доме

Если проштробленный канал не оголил арматуру железобетонной плиты, то беспокоиться не стоит

Чтобы интерьер помещения не уродовали настенные коммуникации, их делают скрытыми. Для этого в ограждающих конструкциях делают штробление стен под проводку и трубы. Можно ли штробить стену в панельном доме под проводку? Конечно, это возможно, но при выполнении ряда условий.

Устройство каналов в теле перегородок в монолитном доме не вызывает проблем. Это касается и панельных домов. Перегородка – это конструкция, которая несёт нагрузку только от собственного веса и на несущую способность всего сооружения не влияет.

Другое дело – штробление несущих стен. Существенное нарушение целостности бетонных стен приведёт к потере их несущей способности, а это, в свою очередь, может вызвать непоправимые последствия.

Верхний слой бетона в ж/б плите от 30 до 50 мм

В интернете на эту тему можно встретить множество статей, утверждающих в категорическом тоне о невозможности штробления стен в панельном доме. Следует попробовать опровергнуть подобные высказывания.

Чтобы понять суть проблемы, надо знать конструктивные особенности железобетонных стен. Основную несущую нагрузку воспринимает металлический арматурный каркас, «пронизанный» массой бетона. Верхний поверхностный слой бетона играет защитную роль. Поэтому, если штробление стен под проводку не оголяет арматуру, то от этого никак не пострадают монолитные ограждения.

Защитный слой бетона, как правило, составляет от 30 до 50 мм. Для двухжильного провода глубины канала 10 – 15 мм вполне будет достаточно. Для укладки несколько жил следует пробить штробу в несущей стене глубиной 20 – 25 мм. Чем шире канал, тем больше можно проложить проводов.

Инструменты для штробления стен

При домашнем ремонте многие сталкиваются с вопросом – как штробить бетонную стену под проводку, своими руками. Для этого существуют различные инструменты, конкретно о которых будет указано ниже.

Молоток и зубило – идеальные напарники

Данная работа выполняется отдельными этапами. Сначала нужно зубилом на одну или две ширины его шпиля наметить края штроб. Затем, поставив острие поперек канавки, необходимо выбить небольшой кусок стены в глубину. Далее можно действовать двумя способами – снять сначала весь верхний слой намеченного углубления и лишь потом выбивать глубину канавки, или «копать» поглубже до конца после каждых сантиметров снятого верхнего слоя.

Перфоратор. Он же ударная дрель

Для выполнения штробления этим инструментом нужны три насадки – два бура разной длины и лопатка. Сначала необходимо просверлить отверстия глубиной 2.5 см по всей длине намеченной линии. Они должны быть равномерно расположены на расстоянии 1-1.5 см друг от друга. Затем, сменив бур на лопатку, пройтись по борозде от точки к точке, образовывая сплошную канавку. Работать перфоратором можно быстро и чисто. И после окончания работ получится магистраль заданной глубины и ширины. А непривлекательный внешний вид впоследствии можно будет замаскировать шпатлевкой.

Универсальная болгарка

Для того чтобы использовать болгарку в штроблении, ей нужен алмазный диск. Качественная резка таким диском выделяется особой точностью и в процессе не оставляет ни сколов, ни трещин на рабочем материале. Немаловажным фактором также является снижение уровня шума.

Сначала нужно сделать параллельные надпилы, которые будут четкими границами будущей штробы. Ширина между ними должна соответствовать стандартным размерам необходимым для укладки кабеля. Потом с помощью зубила или перфоратора углубить борозду до желаемых размеров. Отличия между предыдущими способами, по сути, минимальны. Однако края штробы получаются ровными

Это очень важно, когда повреждение материала стен требуется свести «к нулю». Но, следует учесть, что болгарка дает очень много пыли, которая через короткое время может покрыть всю комнату

Чтобы этого избежать, можно привлечь человека со строительным (не бытовым!) пылесосом, который будет держать всасывающую трубу близко к очагу запыления.

Штроборез, или как проштробить стену под проводку без пыли

Штроборез является инструментом, который вобрал и модифицировал все достоинства болгарки, необходимые для резки борозд в стене. У него есть два алмазных круга, расстояния которых могут регулироваться, в зависимости от нужных размеров борозды. Специальный мощный кожух закрывает сверху оба круга более чем наполовину. И при вхождении кругов в стену, этот кожух, полностью примыкая к стене, изолирует пространство резки. А образующаяся пыль вытягивается через предусмотренный отвод для пылесоса. После прорезки краев, лишний материал все же придется выбирать перфоратором. Однако края получатся идеально ровными и без лишней пыли. Главным минусом является цена инструмента, которая для домашних условий будет слишком завышенной.

Способы штробления

Существуют четыре основных способа для проделывания канавок. Главное их отличие состоит в использовании инструмента и выходящих из этого технологий применения.

Молоток и зубило. Минусом такого метода является неудобство работы «дедовскими» инструментами. Даже при хорошей сноровке выходит долго и с кривыми магистралями. Огромным плюсом можно назвать стоимость – дешево однозначно.
Ударная дрель (перфоратор). Минус – штроба с неровными краями. Плюсы – быстрота процесса и относительная чистота при работе.
Болгарка. Минусы – большое количество пыли, которую трудно собрать даже строительным пылесосом. Плюс – ровные углубления за короткий промежуток времени.
Штроборез. Минус – высокая стоимость инструмента. Для одноразового использования получается слишком дорого. Плюсы – быстро, не так шумно, ровные края штроб, без пыли.

Конкретные особенности штробления

Далее мы рассмотрим детально штробление стен из разных материалов.

Чем делать штробы в древесине

Для деревянных стен подходят все вышеперечисленные инструменты за исключением перфоратора. Вместо зубила лучше применить стамеску, но принцип работы остается прежним. Создайте два параллельных пропила на одинаковом расстоянии и удалите древесину между ними с помощью стамески. Также могут использоваться более специфические инструменты:

Циркулярная пила позволяет делает ровные штробы, но требуется высокий навык владения прибором. Принцип основан на повторных проходах циркуляркой и постепенном расширении пропила до нужной ширины.
Фрезер ручного типа позволяет создать аккуратную канавку. Чтобы это сделать, к стене крепят направляющую планку и вдоль нее ведут инструмент, делая ровное углубление. Затем оно расширяется до нужной ширины. Для такой работы нередко применяют специальную фрезу, но можно справиться обычной насадкой, формирующей паз.

Таким образом, инструментов для штробления древесины больше, как и возможностей сделать это. В идеале нужно выбрать один из перечисленных инструментов, поскольку они предназначены для работ по дереву.

Чем проделать канавки под проводку в газобетоне

В идеале следует использовать ручной штроборез для газобетона, поскольку блоки легко поддаются такой обработке. Инструмент представляет собой металлическую трубку с рукоятью и выступом на другой стороне. Он просто в применении, оставляет после себя минимальное количество пыли. Альтернатива – использование циркулярной пилы или болгарки УШМ, но нужна будет хорошая защита для дыхательных путей.

Есть определенные нюансы. Стены из газобетонных или пенобетонных блоков нередко содержат арматуру, поэтому процесс их штробления требует особого подхода. Перед проделыванием углублений убедитесь, что ваши действия не приведут к снижению прочности и целостности конструкции.

Штробление стен из кирпича

Если нужна прокладка проводки в доме без отделки на стенах, то обычно штробированием не занимаются. Вместо этого на кирпичной стене устанавливается плоский кабель, имеющий жилы необходимого сечения, после чего он прячется под слоем штукатурки толщиной от 30 мм. Этого достаточно для того, чтобы спрятать кабель 3×2,5 или 3×4. Провод большего сечения используется намного реже.

Штробление стен, если оно все-таки требуется, производят любым из перечисленных инструментов. Процесс идентичен созданию углублений в бетонных стенах. Однако кирпич мягче и лучше поддается обработке.

Штробление гипсокартона

Листы гипсокартона очень тонкие, поэтому делать в них штробы невозможно. Обычно кабель прячется под хрупкой конструкцией листа, а единственным вариантом может стать высверливание отверстий, необходимых для установки розетки или посадочного места под выключатель. Делается это при помощи перфоратора.

Штроба в кафельном полу

Кафельная плитка зачастую используется в качестве отделки в ванной комнате или на кухне. Нередко возникает необходимость проделывания штробы в стене. И проблем в этом плане быть не должно: единственный нюанс – требуется установка специальных алмазных кругов на болгарку или штроборез. Чтобы исключить образование трещин в кафельной плитке, избегайте применения перфоратора.

Нюансы с несущими стенами

Перед выполнением ремонта, связанного с прокладкой новой или заменой старой электрической проводки, нужно составить проект. Потребуются утвердительные документы, в которых указывается расположение несущих стен и возможность проделывания в них углублений. В полученном плане четко указано, где, куда и как прокладывать кабель, какой ширины и глубины должны быть штробы и т. д.

Если у вас есть сомнения насчет целесообразности и допустимости проделывания штроб в несущей стене, то попробуйте получить соответствующее разрешение в БТИ. Организация, занимавшаяся проектированием дома, предоставит все документы и уточнит запас прочности здания. Разрешение будет выдано в большинстве случаев.

Штробление стен под кондиционер

Особо габаритные штробы требуются для установки стандартных кондиционеров, состоящих из внутренних и наружных блоков. По ширине штроба должна быть не менее 60, глубине – 50 мм. Это позволит спрятать все медные трубки с утеплительными материалами, провода и гофру, используемую в качестве отвода конденсата.

Порядок работ и правила расположения штроб

Подготовительный этап включает составление плана для будущей прокладки кабеля. Руководствуйтесь следующей пошаговой инструкцией:

Выберите месторасположение выключателей, розеток и стационарных светильников, к которым будут прокладываться провода. К последним относятся потолочные люстры, встроенные лампы, настенные бра.
Создайте схему построения проводки: нужно четко понимать, откуда и куда будут идти провода, питающие электрические установки.
Созданную схему следует отобразить на стенах и потолке. Пригодится простой карандаш или яркий маркер. Отметьте точки расположения перечисленных выше приборов, проведите от каждого вертикальные линии, перпендикулярные смежной плоскости (или горизонтальные для потолочных люстр и встроенных светильников).
В местах соприкосновения линий нужно установить распределительные боксы. В каждой комнате должна быть минимум одна распаечная коробка. Все они соединяются по горизонтальной плоскости и подключаются к электрическому шкафу.

Во всех точках, где будут сверлиться отверстия для электроустановочных изделий и проводов, не должно быть прочей проводки (например, старой). Чтобы убедиться в отсутствии, воспользуйтесь специальным детектором проводки. Если рядом есть электрическая линия или каркас, то сдвиньте его, внеся изменения в структурный план проводки.
Когда все будет перенесено на стены и потолок с учетом корректировок, то можно переходить к штроблению стен. Для начала изготавливаются отверстия для коробок, используемых для крепления розеток и распределительных боксов. Затем они соединяются штробами (канавками).
Когда все будет подготовлено под установку проводки, необходимо выполнить замеры и перенести их в план.

Затем можно переходить к процессам укладки и фиксации кабеля внутри штроб. Не будет лишним перед монтажом повторно убедиться в целостности изделия (изоляции). Затем данная проверка повторяется после завершения прокладки. Подойдет специальный прибор мегаомметр или обычный тестер, используемый для прозвона жил. Затем штробы заделываются цементным раствором и кабель обязательно повторно прозванивается тестером.

Правила прокладки штроб своими руками

Вбивая в стену гвоздь для размещения зеркала, полки или картины, предварительно убедитесь в отсутствии спрятанных проводов. Если это делается в новой квартире или доме родственника, то на руках вряд ли будет документальная регистрация проводки со схемой расположения кабеля. Поэтому приняты определенные правила и нормы. Профессиональный электрик, глядя на розетку или выключатель, мысленно определит, где располагаются провода, питающие устройство. Благодаря этому он избежит нарушения целостности проводки, когда будет вбивать в стену гвоздь.

Планируя расположение штроб под кабель, соблюдайте простые правила:

Канавки должны быть расположены строго перпендикулярно стенам и потолку – по горизонтали и вертикали. Наклонные участки проводки могут размещаться исключительно на мансардных этажах, где параллельно кровле установлены скосы. В остальных случаях – строго поперек или вдоль стен.
Размещайте штробы без пересечения друг с другом.
Размещая проводку под потолком, двигаясь от угла между плитой перекрытия и стеной, нужно делать отступ 150-200 мм.
Отступ от другого угла, дверных и оконных проемов должен составлять не менее 100 мм.
Средний отступ от канализационных и водопроводных труб, газовых линий равняется 500 мм.

Средняя глубина штробы равняется 20 мм, а ширина напрямую зависит от числа и габаритов прокладываемых проводов. Однако обычно габаритный размер составляет 20-25 мм. Соблюдение этих правил – обязательное и достаточное условие для выполнения качественного и технически грамотного штробления стен.

Особенности железобетонных стен

Перечисленные ранее правила являются универсальными независимо от материалов, из которых сделаны стены. В зависимости от структуры поверхности добавляются определенные особенности. В железобетонных изделиях имеется арматура, которую категорически нельзя разрезать.

Габаритные размеры будущей штробы напрямую зависят от глубины залегания арматуры в железобетонных блоках. Для поиска металлического каркаса подойдет обычный детектор проводов. Редко для панельных домов делают малые углубления, затем проводка в большей степени прячется не внутри стены, а под толстым слоем шпаклевки (штукатурки).

Второй вариант – воспользоваться методом открытой прокладки, закрепив вдоль стен и потолка кабель-каналы или выбрав ретро-проводку. Штробить железобетонные стены допускается при наличии специального разрешения, выдающегося проектной организацией, занимавшейся конструированием жилого здания.

Нормативные требования подготовки каналов под проводку ↑

Перед тем как приступать к прокладке канавок, составьте план разводки с расположением всех точек подключения и выхода кабеля. Получившийся чертеж перенесите на поверхность стен, обозначив места борозд маркером. Сначала укажите, где расположатся розетки, выключатели и распределительные коробки. Соединительные каналы для электрического кабеля должны отвечать нормативным требованиям СНиП 3.05.06-85:

Штробить стены под проводку в несущих конструкциях нельзя. В панельной постройке все стены несущие, исключение – только небольшие перегородки.
Каналы прокладываются параллельно конструктивам: в вертикальном или горизонтальном направлении. Не допускается прокладка диагональной штробы, за исключением сверления параллельно наклонной стене (например, в мансарде).
Максимальное расстояние горизонтально расположенной борозды от потолочного перекрытия 15 см.
Недопустимо прокладывать штробу на расстоянии ближе 40 см от газовой трубы.
Максимально возможная глубина штробы 25 мм.

Подготовка каналов и гнезд

Убедитесь, что в местах прокладки новой проводки не проходит старый кабель, воспользовавшись отверткой-индикатором. Перед началом разметки удалите со стен обои. Чтобы потом облегчить себе поиск места, где проходят провода, сфотографируйте готовую схему. С этими фотографиями можно сверяться, когда потребуется вбить в стену гвоздь или дюбель, чтобы не задеть электрический кабель.

Прокладывать кабель можно только по стене. Штробить потолок из железобетонных плит категорически запрещено, так как даже небольшой канал обозначит место будущего раскола, а бетон – материал хрупкий.

Аналогия – небольшая царапина от стеклореза, от которой именно в этом месте потом трескает стекло. Следите за тем, чтобы потолок не сверлил ваш сосед снизу, так как однажды вы попросту провалитесь в его квартиру.

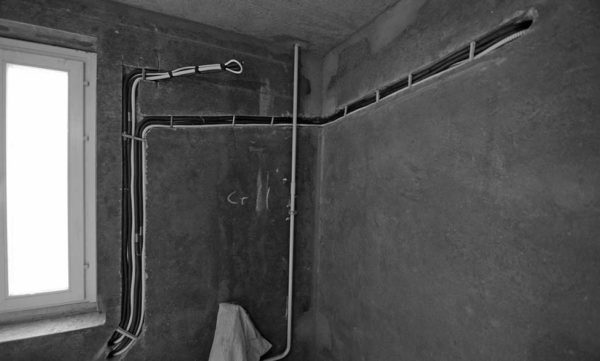

Пример правильно спроектированной разводки

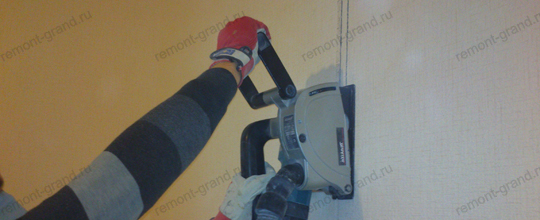

Штробление стен штроборезом

По своей сути штроборез – это логичная модификация способа с болгаркой. В данном устройстве уже предусмотрена возможность установки алмазных кругов с регулировкой расстояния между ними. Оба режущих круга закрыты кожухом, полностью перекрывающим место контакта со стеной. Регулировкой положения данного кожуха при необходимости можно изменять глубину, на которую следует провести прорезку стены.

Завершающий этап штробления

После того, как штробы будут полностью пробиты, следует их очистить при помощи веника или пылесоса от пыли и тщательно прогрунтовать. Сам процесс прокладки кабеля, а также его закрепления, имеет ряд определенных нюансов, которые тоже следует учитывать. После выполнения всех работ необходимо выполнить заделку штробы. Это можно выполнить при помощи гипса, штукатурки или шпаклевки.

Полезные советы:

Штроборез может делать линии на стенах сразу двумя режущими алмазными дисками, которые находятся друг с другом. Это достаточно быстро, да и тому же весьма надежно;
Расстояние проводов, которые находятся в горизонтальном расположении, от плит перекрытия не может быть больше 150 миллиметров;
Для работы со стенами необходимо выбирать инструменты из расчета полости материала, который нужно будет штробить;
Не рекомендуется проводить работы самостоятельно, если у Вас имеется аллергия на пыль, так как спасти Ваши дыхательные пути Вам не сможет помочь ни маска, ни какие-либо спасательные препараты;
Углубление в стене можно использовать не только для прокладки электрических проводов, но и для системы трубопроводов.

Похожие материалы по теме:

Подготовка стен перед штроблением

Выше писалось: перед штроблением стены убедитесь в отсутствии спрятанных в ней проводов. Для этого понадобится специальное устройство – детектор. С его помощью можно узнать точное расположение старого кабеля. Делается это для повышения безопасности, чтобы исключить попадания рабочей поверхности электроинструмента на оголенный провод под напряжением. Последствия могут быть катастрофическими.

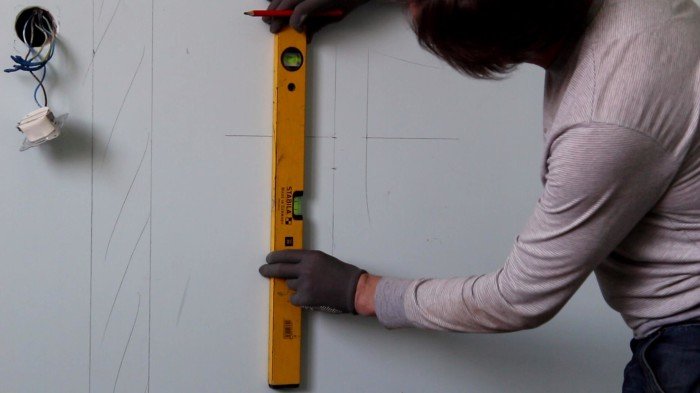

На стене указываются линии, по которым будут проходить штробы. Причем начинать разметку рекомендуем с распределительного бокса, двигаясь к выключателям, розеткам и другим источникам. Прежде чем начинать штробление, закройте дверные проемы, зажав между дверью и коробкой влажные тряпки. Это позволит избежать распространения пыли по всему дому.

Подготовка и разметка рабочей поверхности

Прежде всего, необходимо проверить стены на старую проводку. Для этого существуют специальные тестеры и индикаторы, принцип которых основан на общей схеме электричества. Она выглядит так – от общего рубильника к электрической точке, к примеру, розетке подходят два провода – фазовый и нулевой. По фазовому идет ток от рубильника к точке постоянно, независимо от того, подключено там что-то или нет. Нулевой же провод оказывается под напряжением только при включенном приборе. И только тогда идет возврат тока назад к рубильнику. Индикаторы ловят фазовый провод. Во многих индикаторах сверху находится специальная лампочка, которая загорается при нахождении цели. Этот этап подготовки необходим, чтобы обезопасить себя от ударов током.

После проверки нужно нарисовать будущий маршрут на стене — от распределительной коробки к каждой точке подключения.

Перед началом работ, обязательно занавесьте дверные проемы влажной тканью или строительной пленкой. Не надейтесь на плотно закрытую дверь – мелкие частички пыли все равно лазейку найдут.

Особенности штробления стен из различных материалов ↑

В том, как штробить стены под проводку, главную роль играет стеновой материал. В зависимости от того, из чего сделана стена, порядок работы имеет свои особенности.

Ряды кирпичей связываются между собой цементным раствором, который удаляется без особых усилий. Наименее трудозатратно штробить с помощью зубила и молотка стену именно по шву. При этом количество выделяемой пыли будет минимальным. Прокладывая вертикальный канал, воспользуйтесь перфоратором с разными насадками. Убедитесь, что он отвечает таким требованиям:

мощность двигателя от 600 Ватт;
регулятор оборотов;
реверсное вращение;
ударный режим сверления;
самозажимной патрон;
поддержка сверл диаметром от 0,5 до 12 мм.

Подготовка борозд в кирпичной перегородке

Правила штробления кирпичной стены:

Перед началом работ обозначьте места будущих отверстий, сделав углубления при помощи молотка и керна. Это предохранит сверло от ухода в сторону на начальном этапе.
Держите инструмент перпендикулярно стене, чтобы сверло под действием нагрузки на изгиб не сломалось.
Не давите на инструмент слишком сильно, так как он будет работать на повышенной нагрузке, что чревато поломкой.
В процессе сверло сильно нагревается и его кромки быстро затупляются, поэтому время от времени охлаждайте его в емкости с холодной водой. Следите, чтобы жидкость не попала на электродвигатель, так как это его повредит.
Пережженный кирпич обрабатывать сложнее. Распознать его можно по пыли черного цвета. Этот участок проходите на малых оборотах со включенным ударным режимом.
Если потребовалось отверстие диаметром 15 мм, начинайте работать сверлом с диаметром 4 или 6 мм. Сделав дырку требуемой глубины, замените сверло на 8-милимметровое и повторите процедуру.
Затем установите окончательный бур и просверлите отверстие того диаметра, который вам нужен.
Чтобы удалить оставшиеся перемычки между дырками, используйте стамеску, переведя перфоратор в режим «без сверления».

Удаление лишнего бетона стамеской

Чтобы проштробить бетонную стену своими руками, лучше использовать штроборез в связке с перфоратором и зубилом. При этом старайтесь не повредить арматуру, проходящую внутри плиты, так как это снижает прочность конструкции. При обработке стены штроборезом выделяется много пыли, поэтому дополнительно перестрахуйтесь. Если вы решили использовать перфоратор, эксплуатируйте инструмент в ударном режиме. В остальном все аналогично обработке кирпичной стены.

При отсутствии штробореза подойдет и болгарка. Лучше всего использовать спеченные алмазные диски или турбо-алмазные диски диаметром 105-125 мм. Глубина штробы находится в зависимости от диаметра прокладыванием кабеля с учетом слоя замазки. Не следует сразу же резать на нужную глубину: сначала углубитесь на 1 см и посмотрите, справляется ли болгарка с нагрузкой. Если диск входит в бетон хорошо, можно выполнять окончательный надрез.

Штроборез для пенобетона

Прокладка штробы в деревянной стене допускает использование всех инструментов, кроме перфоратора. Вместо долота возьмите стамеску, с помощью которой удаляйте лишнюю древесину между параллельными бороздами, сделанными болгаркой. Для нарезки штробы нужен не алмазный, а циркулярный диск по дереву. Пыли в процессе выделяется мало, но получается много опилок.

В случае с газобетоном необходим специальный штроборез для пенобетона – изогнутая металлическая труба с рукоятью на одном конце и выступом на другом. Просто берите и тяните инструмент вдоль борозды, прижав его к поверхности. Пыли при этом возникает не очень много. Можно использовать болгарку с циркулярной насадкой, но процесс будет более пыльным и шумным.

Штробление гнезда под розетку

Соблюдение правил безопасности

При работе с инструментом одевайте резиновые перчатки и защитные очки

При использовании электромеханических инструментов нужно выполнять ряд требований правил техники безопасности:

Работая с электроинструментом в помещениях с повышенной влажностью, обязательно нужно надевать резиновые перчатки и обувь на каучуковой подошве.
Для защиты глаз нужно надевают специальные очки.
Чтобы исключить проникновения цементной пыли в лёгкие работника, одевают марлевую повязку или респиратор.
При выполнении такого вида работ помещение должно хорошо проветриваться.
Нельзя перегревать инструмент. Время от времени нужно давать отдых электроинструменту.
Во время перерывов в работе всю цементную пыль удаляют пылесосом. Если происходит мощное пылеобразование, то сопло включённого пылесоса во время штробления держат рядом с каналом.

Штробление стен болгаркой

При применении болгарки, необходимо также дополнительно приобрести специальный алмазный диск, только так Вам удастся нормально проштробить кирпич или бетон. Для начала осуществляется два параллельных надпила вдоль линии, которую предварительно следует наметить, с расстоянием между ними равным требуемой ширине штробы. После чего можно при помощи зубила или перфоратора выбрать весь материал между надрезами до требуемой глубины. В данном случае штробы получаются существенно ровнее

Это крайне важно, особенно если нужно минимизировать повреждение отделки стен или штукатурки. Минус данной процедуры – слишком много пыли

Инструмент для штробления стен под проводку.

Теперь немного о том, как сделать штробу под проводку в не несущей стене и как сделать штробу в бетоне. Лучше всего прорезать штрабы с помощью специального инструмента- штробореза. У него есть две алмазных фрезы, расстояние между которыми регулируется. также может быть отрегулирована глубина штрабы под проводку. В результате работы этого инструмента получаются два паза, материал между которыми затем удаляется с помощью скарпели или перфоратора. В результате, получается хорошая штроба с ровными стенками. Сам инструмент также оснащен кожухом, позволяющим избежать пыли и сколов в процессе его работы. Штроба также может быть выполнена просто алмазной фрезой. Очень не рекомендуется выполнять штрабы отбойным молотком или перфоратором, так как они легко приводят к сколам, а сама поверхность получается неровной. Также с использованием перфоратора трудно отследить глубину штрабы.

Штроборез.

Технология штробления стен

Проштробить стену можно несколькими способами:

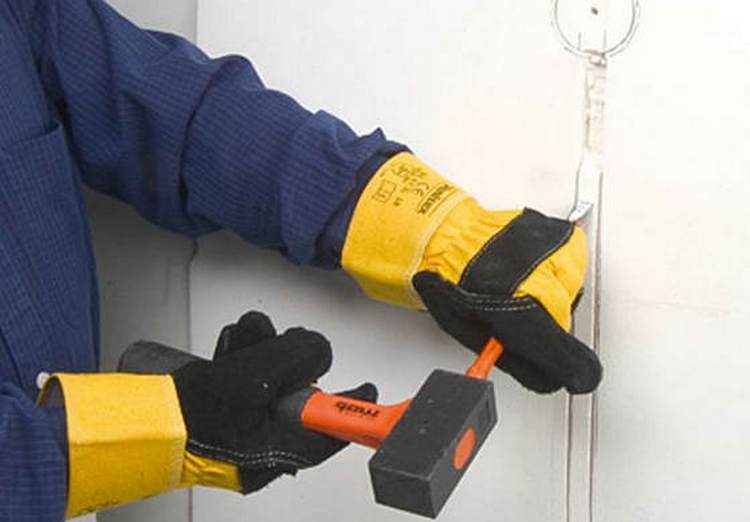

Молоток и долото

Канал можно проштробить, постукивая молотком по долоту

Канал в слое штукатурки можно пробить с помощью молотка и долота.

Штукатурка представляет собой, по сути, мягкий материал.

Лёгким постукиванием молотка по долоту пробивают канал нужной ширины. В качестве долота можно использовать стамеску.

Дрель и долото

В патрон дрели вставляют сверло для бетона. По всей длине штробы с небольшими промежутками делаются отверстия. Затем пробивают канал, удаляя долотом участки бетона между отверстиями.

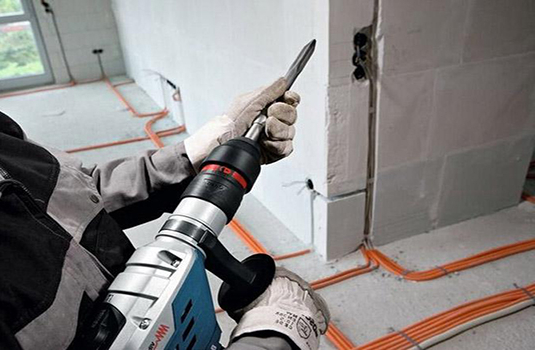

Перфоратор

В инструмент вставляют наконечник в виде лопатки или пики. Работая в режиме отбойного молотка, перфоратор выбивает в бетоне штробу нужной глубины и ширины.

Штроборез

Устройство штробореза

Электроинструмент оснащён одним или двумя режущими дисками. Двухдисковый штроборез позволяет вырезать каналы различной ширины. Расстояние между режущими дисками регулируется вручную.

Нормы и ограничения при штроблении стен под проводку

Не стоит брать инструмент в руки и дробить стену прежде, чем будут выполнены подготовительные процедуры. Убедитесь, что не переборщили с количеством розеток, выключателей и других точек. Наличие каждого устройства должно быть необходимым. Размещать десять розеток на одной стене «просто так» не имеет смысла. Нужно учесть материал изготовления стены и соответственно подобрать необходимый инструмент.

В СНиП 3.05.06-85 прописаны нормативные документы, которые важно учитывать при распределении кабеля по стенам. В идеале требуется основательно изучить их, чтобы впоследствии не заниматься повторным ремонтом

Основные пункты из правил:

Горизонтальное и вертикальное расположение штроб, отсутствие косых линий за малыми исключениями (например, на мансарде).
Максимально один поворот штробы, соединяющей две ближайшие точки, поскольку провод изгибается, что приводит к незначительному перегреву. Наличие двух и более мест перегрева приведет к возникновению опасной ситуации.
Максимальная ширина штробы составляет 30, глубина – 25-26 мм. Общая протяженность кабельной трассы, идущей через штробы, от распределительного бокса до той или иной точки должна быть не более 3 м.
Отступ от батареи и газовых труб – 400 мм (хотя мы рекомендуем увеличить его минимум до 500), двери – 100, потолка и пола – 10 мм.
Запрещается штробить внутренние несущие стены. Штроба максимальной глубины, указанной выше, не окажет негативного воздействия на внешнюю часть несущей стены, но для перегородок в квартире обязательно специальное разрешение. Особенно актуален этот вопрос для домов панельного типа. Особо осторожным нужно быть при штроблении стен на первом этаже жилого здания с двумя ярусами или более, поскольку помимо крыши стены держат и остальную часть конструкции.

Исключайте штробление в железобетонных конструкциях, что может привести к разрушению ее целостности и потере прочности. Если есть острая необходимость, то придется обойтись малыми канавками или воспользоваться кабель-каналами, расположенными на поверхности стены.
Делая штробы на потолке, рассчитайте кратчайший путь к осветительному прибору, и проложите его.
Запрещается штробить напольные перекрытия. Если требуется размещение проводки по полу, то лучшее решение – спрятать кабель в бетонной стяжке. С другой стороны, старайтесь избегать даже этого: представьте последствия, если перегорит кабель в полу.
Легче проштробить кирпичные стены, сложнее – бетонные. Отсюда и нужно отталкиваться при выборе инструмента.
Защищайте дыхательные пути специальной маской или респиратором.

Совет! Штробление сопровождается сильным шумом, а за счет того, что процесс затрагивает стены, вибрация лишь усиливает данный эффект. Вас будут слышать все соседи по дому, поэтому процесс выполняйте исключительно в установленное для данных работ время (обычно с 10 до 17 часов).

Прочие рекомендации для новичков ↑

Во время капитального ремонта схема старой проводки не всегда доступна. Если вы не уверены, где именно проложены кабели, обесточьте комнату, в которой будете штробить стены. Если нет такой возможности (когда проводка не разведена по комнатам и группам потребления электроэнергии), отключите электричество по всей квартире. Запитать электроинструмент можно у соседей, использовав удлинительный кабель («переноску»).

При штроблении горизонтально прокладываемых каналов под потолком воспользуйтесь какой-нибудь подставкой. Стремянка не рекомендуется по причине плохой устойчивости.

Жители многоквартирных домов должны учитывать права окружающих: электроинструменты издают шум, который может мешать им. Чтобы не превратиться в знаменитого «соседа с перфоратором», героя анекдотов, штробите в удобное для окружающих время.

Вот, собственно, и все теоретические выкладки, можно приступать к работе. Но на практике высока вероятность столкнуться с непредвиденными трудностями, и ремонт перейдет в стадию затяжного. Чтобы наверняка получить желаемый результат, есть смысл вызвать для проведения работ строительную бригаду.

Видео: Штробление для новичков

Как сделать гнездо под розетку ↑

Указанные способы не подходят, чтобы проштробить розетки, выключатели и распределительные коробки. В результате использования вышеперечисленных инструментов получается гнездо неправильной формы с неровными краями, поэтому потребуются специальные коронки для перфоратора с подходящим диаметром.

Долбить придется в ударном режиме, сильно надавливая на инструмент. Как проштробить розетку или гнездо для выключателя:

По центру предполагаемого круга перфоратором пробурите отверстие небольшой глубины с диаметром 8-10 мм.
Контур будущего гнезда обозначьте неглубоким надпилом при помощи коронки.
По диаметру сделайте дырку требуемой глубины, затем коронкой уберите оттуда лишний материал.
Во время сверления бетонной стены, если вы наткнулись на арматуру, не удаляйте ее: лучше перенести выключатель или розетку в другое место.

Видео: Подготовка гнезда под розетку

Список источников
