3 самых популярных самодельных антенны из кабеля для цифрового телевидения

4 заключительных совета по наладке антенны для новичков

Ориентация в пространстве

Дальний прием требует точного направления оси вибраторов на передатчик. С этой целью я использую гугл карту. По ней определяю азимут телебашни.

Затем беру компас и точно ориентирую антенну. Включаю телевизор: проверяю прием сигналов.

Рекомендую экспериментировать с этим направлением: вначале поворачивать антенну влево, а потом вправо до тех пор, пока не происходит срыв каналов.

Часто бывает, что средняя линия зоны охвата антенны смещена в сторону на несколько градусов от азимута. Это объясняется влиянием рельефа местности, отклоняющего прохождение радиоволн. Поэтому всегда проверяйте влияние отраженных сигналов.

Сориентировать положение антенны в пространстве помогает электронный индикатор. Его работу в своем видеоролике показывает владелец uy0ll.

Высота расположения

Чем выше поднята антенна, тем лучше прохождение сигнала от передатчика и качественнее прием: меньше сказывается отражение местности, слабее влияют посторонние помехи.

Длина кабеля

Подъём антенны на высоту часто связан с удлинением кабельной магистрали. А она обладает хоть незначительным, но электрическим сопротивлением, ослабляющим прохождение тока.

Наводимая в вибраторе ЭДС имеет низкую величину, составляющую милливольты или их доли. Активное сопротивление металла кабеля может сильно ухудшить прием или вообще его погасить.

Например, антенна на крыше девятиэтажки может обеспечивать хорошее качество сигнала на верхнем этаже и плохое — на нижнем.

Переходники-соединители

Единый цельный кусок антенны работает лучше, чем сборка его из нескольких кусков любыми способами.

Усилители

Различные электронные схемы для усиления сигнала антенн работают не одинаково.

Дешевые модели просто увеличивают мощность принятой электромагнитной волны. Наложенные на сигнал высокочастотные помехи возрастают пропорционально.

В качественных усилителях работают встроенные фильтры, блокирующие прохождение посторонних электромагнитных колебаний. Такие конструкции сложнее и дороже.

Заканчиваю изложение материала. Хочу знать ваше мнение о моей технологии сборки: что следует изменить, упростить.

Если подобная цифровая антенна для телевизора на дачу вас заинтересовала, и вы ее повторили, то напишите: как она у вас работает и какая дальность приема. Эти сведения пригодятся другим людям.

Полезные товары

Приспособление для удаления косточек
Лазерный нивелир на 3 режима работы
Гибкий вал для шуруповерта (где обычно не подлезть)

Улучшение скорости интернет-соединения антенной Харченко

Сегодня цифровое телевидение идет рука об руку с интернет технологиями. Среди любителей телевидения есть зрители, предпочитающие просмотр с монитора компьютера через интернет. Но для этого требуется высокая скорость, т.к. в интернет-вещании цифровой сигнал не кодируется и информация передается в большом объеме.

Эта проблема актуальна лишь для владельцев 3G-модемов, которые и будут рассматриваться:

У владельцев 4G-модемов при крайне слабом соединении обмен информации со скоростью 5+ Мб/сек, что лишь заставит дольше ждать загрузку игры или фильма.
Техническая скорость 3G-модемов (3-6 Мб/сек) является пограничной для использования современных интернет функций. При слабом принимаемом сигнале скорость в 3G-сети не более 1 Мб/сек, при которой уже невозможно смотреть прямую трансляцию в Full-HD качестве или находиться в онлайн-играх с хорошей графикой.

Антенну Харченко своими руками поможет увеличить скорость соединения при большой удаленности компьютера от телевизионной вышки и решить проблему описанных выше неудобств. Для модема не требуется основательно соблюдать точность при ее сборке и погрешность лишь незначительно ухудшит скорость.

Расчет

3g-модемы работают на частоте 1.9 — 2.1 ГГц, с учетом которых и потребуется изготовить универсальный приемник. Принцип вычисления сторон биквадратов тот же, что и для просмотра цифрового телевидения, вместо частот мультиплексов выступают минимальное и максимальное значение частотного диапазона.

В котором работают модемы:

ƛmin = 300/2100 = 0.143 м = 143 мм;
ƛmax = 300/1900 = 0.158 м = 158 мм.

Выше сообщалось, что длина стороны биквадрата (зигзага) составляет половину от проецируемой на приемник ширины волны в поперечнике, или ¼ ее длины.

В результате получается:

143/4 = 35.75 мм для сторон, укороченных разрывом;
158/4 = 39.5 мм для двух других сторон.

Сборка

Собирается приемник по той же схеме, рассчитанной для цифрового ТВ. На случай отсутствия паяльного инструмента можно использовать крепеж. Концы обеих заготовок соединяются токопроводящим элементом. Конструкция для работы 3G-модема готова.

Осталось изготовить рефлектор, для которого действуют те же правила, что и при изготовлении антенны, улавливающей DVB-T2 сигнал. Расстояние между рефлектором и приемником составит L = 158/7 = 22.57 мм или 2.5 см. Учитывая малое расстояние, не следует уповать на допустимую погрешность, создаваемую толщиной проводника. Рекомендуется именно такое расстояние между ним и рефлектором. К готовой антенне припаивается кабель сопротивлением 50 — 65 Ом в любой точке приемника.

Подключение

За редким исключением, в 3G-модемах отсутствует разъем и к ним невозможно использовать внешние антенны. Если он есть — к кабелю подключается штекер и все готово. При его отсутствии нужно разобрать модем. К одному из контактов, соединенных с USB-входом, припаивается жила кабеля, а провод от рефлектора — к массе (внешней стороне входа).

Примеры некоторых дачных антенн

Ворона

Эта недорогая антенна для дачи дает неплохой результат. Если вы планируете принимать этой антенной только цифровое телевидение, то два её длинных боковых «уса» можно открутить.

Дают хорошие результаты, особенно для удаленного приема сигнала, когда он достаточно слабый.

Польская

Очень многие телезрители используют «польскую» антенну – сетка и четыре ряда усиков

Не важно, где была изготовлена, её привыкли называть «польская», а иногда «сетка». Очень часто она демонстрирует не самые лучшие характеристики для приема цифрового сигнала

В целом, для приема цифрового телевидения DVB T2 на дачу, очень даже чувствительная. Если прием цифрового сигнала на ее в вашей местности окажется нормальным, то вам просто повезло. Усилитель этой антенны может работать от питания 5 Вольт, которое можно брать от цифрового тюнера, и тогда не нужно использовать дополнительный блок питания.

Зигзагообразные

Очень мало представлены в торговой сети, они знакомы только радиолюбителям. Они слабо защищены от радиопомех, хотя имеют достаточно равномерную частотную характеристику.

Комнатные

Лишь в очень редких случаях комнатная антенна показывает хорошие результаты для цифрового телевидения. Даже если вы дорого заплатили за нее, результат может оказаться нулевым.

Если вы хотите в качестве эфирной антенны для дачи только комнатную, вам могут «посоветовать» купить ее подороже и «получше». Но если вы надеетесь, что она в вашей комнате начнет давать вам прекрасный сигнал, то эта надежда тщетна. Если в доме плохой сигнал, никакая антенна не поможет. Внешняя – вот решение проблемы, если в комнате приема нет.

Как узнать исходные данные для расчета антенны

Основным параметром, влияющим на качество принимаемого цифрового сигнала, как видно из поясняющего первого рисунка, является длина электромагнитной волны излучения. Под нее создаются симметричные плечи вибраторов различной формы, определяются общие габариты антенны.

Длину волны λ в сантиметрах можно легко вычислить по формуле упрощенного вида: λ=300/F. Достаточно только найти частоту принимаемого сигнала F в мегагерцах.

Воспользуемся для этого поиском ГУГЛ и запросим у него перечень районных пунктов ТВ связи для нашей местности.

В качестве примера показан фрагмент таблицы данных по Витебской области с выделением красным прямоугольником передающего центра в Ушачи.

Частота его волны 626 мегагерц, а вид поляризации — горизонтальная. Этих данных вполне достаточно.

Выполняем расчет: 300/626=0,48 м. Это длина электромагнитной волны для создаваемой антенны.

Делим ее пополам и получаем 24 см — искомую длину полуволны.

Максимальное значение напряженность достигает на середине этого участка — 12 см. Его еще называют амплитудой. Под этот размер и делается штыревая антенна. Ее обычно выражают формулой λ/4, где λ — длина электромагнитной волны.

Как определить направление приемника на вышку?

Рассмотрим, как узнать, куда нужно направить антенну телевизора, так, чтобы правильно ее настроить на телевышку для приема сигнала DVB-T2 и для получения от вышки цифрового телевидения. Определить, в какую сторону следует направлять приемник, можно с помощью интерактивной карты, размещенной на сайте РТРС (Российской телевещательной и радиовещательной сети). Для этого нужно:

Далее следует расположить комнатную или уличную антенну в указанном направлении. В некоторых случаях из-за большого расстояния до телебашни, плотной застройки и особенностей рельефа местности, сигнал проще поймать отраженный сигнал, например, от стены соседнего дома. Это особенно актуально для жителей первых этажей в окружении высотных зданий.

Чтобы воспользоваться данным способом, нужно также знать траекторию сигнала, т.е. расположение башни цифрового ТВ.

Не менее важный вопрос для установки наружной антенны – на какой высоте следует размещать оборудование. В общем виде формула для расчета выглядит следующим образом:

Н = (S/3,57)2, где:

Н – высота (в метрах).
S – расстояние до телевышки (в километрах).

Таким образом, при удаленности башни на 10 км высота установки антенны должна составлять 8 м.

Антенна Харченко для приема DVB-T2

Сегодня существует несколько модифицированных версий антенны для цифрового ТВ, которые представлены приемником круглой, треугольной, «бабочка» и др. форм. Но самой стабильной и качественной остается именно биквадратный (двойной квадрат) вариант, сборка которого и будет рассматриваться.

Расчет

Перед изготовлением требуется рассмотреть исходные характеристики и провести расчет антенны Харченко. Чертежи и ее схема составляются на основе единственной величиной — частотой, на которой идет сигнал. Она измеряется в Герцах (Гц) и обозначается буквой F. Она напрямую влияет на длину электромагнитного излучения (ƛ), которая вычисляется формулой 300/F.

В качестве примера берется частота вещания первого и второго мультиплексов в Москве — 546 и 498 МГц (мегагерц). Следовательно, нужна двухдиапазонная антенна.

Подставляя оба значения в формулу, находится длина волны излучения сигнала:

ƛ1 = 300/546 = 0.55 м = 550 мм;
ƛ2 = 300/498 = 0.60 м = 600 мм.

В итоге получается длина волн 5.5 и 6.0 дм, для их приема нужны антенны диапазона ДМВ, которые называются дециметровыми. Теперь легко вычислить ширину волны в поперечнике, которой она проецируется на приемник. Она равна ½ длины и составляет 275 и 300 мм для первого и второго мультиплексов.

Для качественного приема цифрового сигнала размер каждого ребра биквадрата должен в точности соответствовать половине проецируемой ширины волны в поперечнике (или ее полудлины). В качестве материала может служить алюминиевая жила или медная трубка. Идеальным вариантом будет медная проволока 3 — 5 мм. У нее устойчивая геометрия и она хорошо гнется.

Сборка

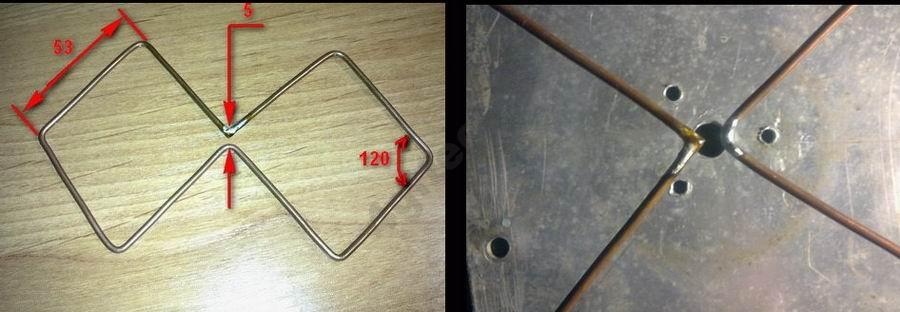

Приемник изготовляется из двух независимых заготовок. Каждая из них будет представлять форму правильного ромб со сторонами 137.5 и 150 мм. Т.к. у данной фигуры все стороны равны, на разрыве будут короткие стороны. Для упрощения процесса нужно отрезать провод длиной 2х137.5 + 2х150 = 575 мм и от краев отмерить 150 мм, а также поставить отметку посередине. Отмеченные точки — это места изгиба. В итоге должно получиться два одинаковых ромба со смежными укороченными сторонами на разрыве.

На следующем этапе изготовления антенны для цифрового ТВ своими руками нужно соединить обе ромбовидные заготовки в единую конструкцию. Для этого их нужно расположить разрывами друг к другу и сварить симметричные концы. Если нет сварочного аппарата, можно использовать холодную пайку или надежный крепеж. В последнем случае заготовки должны быть соединены токопроводящим элементом!

Важно! У готовой самодельной конструкции должна быть ровная плоскость. Чтобы ее соблюсти рекомендуется перед спайкой или креплением зафиксировать заготовки

Рефлектор

Приемник готов и осталось выбрать рефлектор. В качестве него может служить любая металлическая пластина или фазированная решетка (например, медный экран).

Его нужно выбирать с соблюдением двух условий:

расстояние между рефлектором и приемником составляет ƛmax/7;
площадь активной (токопроводящей) поверхности рефлектора на 20% больше площади биквадрата антенны;
приемник должен «лежать» внутри плоскости рефлектора.

Сначала нужно вычислить площадь приемника, который включает два «квадрата», следовательно, она составит 2х(150х150) мм = 45 000 мм2. Для удобства подбора рефлектора лучше перевести значение в сантиметры — 45 000/100 = 450 см2. В итоге, площадь рефлектора должна быть более 450х1.2 = 540 см2. В качестве примера им может стать лист 20х27 см.

Важно! Учитывая, что из за «разрывов» фактическая площадь биквадрата меньше расчетной, в качестве исходной берется именно последняя. Во-первых, фактическую поверхность рассчитать невозможно

А во-вторых, такой подход гарантирует, что площадь рефлектора всегда будет >120% площади приемника.

Теперь нужно рассчитать расстояние между рефлектором и приемником — L = ƛmax/7 = 600/7 = 85.714 мм = 8.5714 см. В качестве практического берется округленное значение

Важно, чтобы между результатом и выбранным значением погрешность не превышала толщину проводника. При использовании провода диаметром 3 мм между приемником и рефлектором в данном случае расстояние может составлять 8.3 —8.8 см

К готовой антенне Харченко для цифрового ТВ припаивается один конец кабеля с сопротивлением 50 — 75 Ом, а к другому — штекер. Как подключить кабель к антенне? Это вопрос надежности — лучше к верхнему основанию, а нижнее использовать в качестве крепежа.

Усилитель сигнала цифрового ТВ своими руками – схема

Прежде чем рассмотрим инструкцию по сбору собственного усилителя, изучим, использующиеся типы антенн в настоящее время:

Телскопические. Другое название – стержневая. Отличается несложным изготовлением и используется на расстоянии до 5 км от вышки. Обладает круговой поляризацией, что позволяет обнаруживать различные радиоволны.
Патч-антенны. В основном при изготовлении используют прямоугольные элементы, защищенных пластиком. Имеет вертикальную и горизонтальную поляризацию. Главным достоинством является повышенный показатель КУ и способность принять переотраженку.
Волновой канал. Является самым используемым вариантом. Представляет собой конструкцию из директоров, рефлекторов и вибраторов, располагающихся на траверсе. Волновой канал часто размещается на улице, можно найти модели с отражателями. Также их часто оборудуют усилителями и фильтрами.
Зигзагообразные. Основным плюсом является простота сборки и возможность принять отраженку. То есть, зигзагообразные антенны можно с легкостью собрать в домашних условиях.

Усилить цифровой сигнал антенны телевизора в домашних условиях можно посредством последнего варианта, то есть с помощью зигзагообразной антенны. При этом усиление будет зависеть от числа квадратов. Таким образом вы сможете самостоятельно собрать конструкцию, потратив минимум средств.

Если у Вас остались вопросы или есть жалобы – сообщите нам

Антенный усилитель можно легко собрать дома, ориентируясь на схему. Он не будет требовать много энергии, не станет причиной помех, а частотный диапазон не превысит 900 МГц. Низковольтное оборудование с питанием от 3 до 5В будет потреблять не более 3 мА.

В чем состоит принцип работы подобного оборудования? Обратите внимание на схему, где изображен вход 1 – через него подается напряжение. Наличие резистора, отмеченному как R1 и подключенному ко входу 2, сместит напряжение на рабочую территорию

Выход 6 принимает входной сигнал, а усиленный будет снят с третьего узла и направится прямо в приемник.

Классификация принимаемых сигналов

Здесь тоже существует три варианта:

аналоговый;
цифровой;
комбинированный.

Аналоговое вещание. Дачник принимает, используя эфирную антенну старого образца. Наша страна не перешла на полноценное цифровое телевидение, поэтому аналоговый сигнал популярен среди владельцев старых моделей телевизоров. И дачники и жители сельской местности часто используют антенны метрового диапазона для просмотра телевизионных программ. Антенна представляет собой габаритное сооружение с «усами» различной длины. Аналоговый сигнал покрывает почти всю страну. Иногда не существует другого варианта приема сигнала и качество изображения оставляет желать лучшего. Но для непродолжительного просмотра на дачном участке сойдет. Принимается всеми типами телевизоров.

Цифровой диапазон. Антенна, предназначенная для цифрового телевидения, работает в дециметровом диапазоне. Качественный просмотр теле контента возможен при получении цифрового сигнала. Для начала нужно, чтобы дача попадала в зону цифрового вещания. Второй фактор – наличие телевизора, принимающего такой сигнал или специальной ТВ-приставки. При соблюдении данных условий, пользователь сможет наслаждаться всеми преимуществами современного телевидения. По размерам такие устройства меньше антенн метрового диапазона и значительно дешевле их.

Комбинированный вариант. Чтобы удовлетворить различные потребности, производитель наладил выпуск комбинированных антенн, работающих одновременно в двух диапазонах. Такое устройство состоит из цифровой и аналоговой антенны, представляя собой их симбиоз.

Подключить такую антенну можно к разным телевизорам или к одному в разные гнезда. При использовании одного телеприемника можно просматривать каналы аналогового и цифрового вещания, переключая тип получения сигнала. Удачное решение сразу нескольких телевизионных проблем. Подходит для любой местности и различных телевизоров.

В чем преимущество цифрового ТВ перед аналоговым?

Передача сигнала «закодированного в цифре» по сравнению с непосредственной передачей в аналоговом формате дает ряд преимуществ:

Повышение помехоустойчивости трактов передачи и записи телевизионных сигналов.
Уменьшение мощности передатчиков.
Существенное увеличение числа ТВ-программ, передаваемых в том же частотном диапазоне.
Повышение качества изображения и звука в ТВ-приёмниках.
Создание ТВ-систем с новыми стандартами разложения изображения (телевидение высокой чёткости).
Создание интерактивных ТВ-систем, при пользовании которыми зритель получает возможность воздействовать на передаваемую программу (например, видео по запросу).
Функция «В начало передачи».
Архив ТВ-передач и запись ТВ-передач.
Передача в ТВ-сигнале различной дополнительной информации.
Выбор языка (более обычных двух) и субтитров.
Расширение функциональных возможностей студийной аппаратуры.
Возможность добавления в мультиплексы радио

Но при этом есть и некоторые недостатки:

Замирания и рассыпания картинки на «квадратики» при недостаточном уровне принимаемого сигнала, данные либо принимаются качественно на 100% или восстанавливаются, либо принимаются плохо с невозможностью восстановления.
Практически полное замирание сигнала в грозу.
Даже передатчик с мощностью 10 кВт и высотой подвеса передающей антенны 350 м обеспечивает уверенный прием на расстояние 50 км, а вследствие, необходимость в большем, нежели при аналоговом ТВ количестве передающих центров (более частое расположение передающих антенн).

Так как мы обсуждаем с точки зрения обыденного пользователя в основном только качество изображения, то можно выделить лишь одну основную особенность цифрового эфирного ТВ перед устаревшим аналоговым:

Цифровое ТВ очень устойчиво к помехам. Для этого сигнал кодируется с некоторой избыточностью. Цифровой тюнер будет выдавать идеальную картинку даже при наличии большого количества помех. И делать это он будет до тех пор, пока соотношение сигнал-шум упадет до минимума, когда сигнал приходит уже совсем на грани возможностей аппаратуры.

То есть в аналоговом вещании по мере падения уровня сигнала вы будете видеть картинку все хуже и хуже. В цифровом вещании вы не заметите падения сигнала до того момента, пока тюнер уже не будет в состоянии восстановить потерянные куски изображения, и оно «распадется на квадратики», а затем совсем исчезнет.

Заключительный совет по эксплуатации антенны

Когда телевизионный приемник находится на большом удалении от передающего генератора, то мощность его сигнала понемногу ослабевает. Ее можно увеличить специальными электронными устройствами — усилителями.

Только надо четко видеть разницу между принимаемыми антенной сигналами, которые могут быть:

просто ослабленными;
содержать высокочастотные помехи, искажающие форму цифровой синусоиды до фигуры какой-то «каряболы».

В обоих случаях усилитель выполнит свою роль и поднимет мощность. Причем ослабленный сигнал телевизор будет четко воспринимать и показывать, а с усиленной «каряболой» возникнут проблемы воспроизведения.

Устранять подобные помехи волны призваны:

в/ч фильтры;
экраны.

Их необходимо измерять осциллографом, а способы применения различных конструкций анализировать в каждом конкретном случае индивидуально. Антенна здесь не виновата.

В заключении статьи рекомендую для закрепления материала посмотреть видеоролик Евгения Баскаль «Наружная антенна усиления волны 3G сигнала».

Задавайте вопросы по прочитанным материалам об антенне любой конструкции. Сейчас у вас самое удобное время поделиться статьей с друзьями через кнопки соц сетей.

Полезные товары

Поворотная головка на кран для экономии воды
Карманный складной нож
LED насадка для душа

Общие советы

Чтобы избежать появления помех и ошибки с кодом « Нет сигнала », придерживайтесь экспертных рекомендаций:

Не покупайте усилитель, если ситуация этого не требует. Изначально поэкспериментируйте с обычной антенной для цифрового телевидения, направив её максимально точно в сторону расположения вышки. Иногда несущественный поворот в нужном направлении способен значительно улучшить ситуацию.
Для подключения и настройки цифрового телевидения на 2–3 телевизорах подойдёт исключительно наружная антенна.
Постарайтесь минимизировать ситуации, когда происходит экранирование или блокировки сигнала. Например, категорически запрещено устанавливать телеантенну непосредственно под крышей, сделанной из металла. Есть и другие помехи. Высокие постройки заграждают телевышку.

Ситуации, когда ресивер произвольно перестаёт реагировать на пульт ДУ и кнопки ручного управления, далеко не редкость. Некоторые пользователи жалуются на периодическое отсутствие звука и картинки, а также появление кода ошибки «Antenna Short». Перечисленные симптомы не свидетельствуют о деактивации «цифры». Вероятно, возникло короткое замыкание в коаксиальном кабеле или приёмном устройстве.

Существует несколько причин появления короткого замыкания:

Допущены ошибки в процессе монтажа – самая распространённая причина. Начните с проверки соединительных точек. Если не работает антенный штекер, то это свидетельствует о заводском браке.
Активная антенна обеспечивает подачу напряжения на усилитель. Это устройство чрезвычайно чувствительно к грозовым разрядам, не исключено, что именно непогода спровоцировала сбои.
Подключено пассивное приёмное устройство, а в базовых параметрах цифровой приставки активирован пункт «Питание усилителя». Из-за этого может произойти короткое замыкание в цепи контактов телеантенны. Обесточьте ресивер, отсоедините антенну, а потом снова подключите оборудование к сети. Зайдите в настройки приставки, чтобы отключить команду «Питание антенны».

Как определить местонахождение телевышки

Абоненты, проживающие в региональных центрах или просто больших городах, пребывают в диапазоне уверенного приёма. Вышки расположены относительно недалеко, поэтому направление антенны для цифрового телевидения практически не сказывается на чёткости трансляции. Если ретранслятор расположен довольно далеко, то определение местонахождения телевышки становится актуальным.

Чтобы правильно направить антенну для приёма цифрового вещания , необходимо знать следующее:

Точное месторасположение ретранслятора и расстояния до него.
Каналы и частоты вещания. Используя эти технические параметры можно добиться отличного приёма в населённых пунктах, расположенных довольно далеко от телевизионных вышек. С помощью этих показателей проводится ручной поиск телеканалов.
Список доступных каналов. В некоторых регионах по-прежнему работает только один мультиплекс, поскольку не хватает вышек.

Пользователи смогут найти всю необходимую информацию о ретрансляторах на официальной карте РТРС. Введите в поисковую графу город или село, в котором вы проживаете. Откроется карта местности. На ней изображены ближайшие ретрансляторы. Зелёным цветом горят рабочие телевышки, а чёрным – неактивные. Просто наведите курсор компьютерной мыши на населённый пункт и кликните, чтобы ознакомиться с техническими параметрами.

Достоинства и недостатки

Если сравнивать между собой два самых востребованных типа телевизионных спутниковых приёмников – с прямым фокусом и со смещённым, то картина будет следующей.

Параболоидные зеркала с прямым фокусом выпускаются с большей окружностью, чтобы уменьшить помехи от преобразователя. Эти антенны будут полезны тем, кому необходим сильный сигнал, к тому же они отличаются широкополосностью. Но их главный минус кроется в сложности монтажа, который затрудняется громоздкостью тарелки, и требованиями к её размещению. В прямофокусной тарелке неминуемо будут оседать и накапливаться осадки, т.к. она «смотрит» на линию небосклона под тупым углом. Они перекрывают отражающую поверхность, блокируя сигнал, и вызывают её коррозию, пагубно сказывающуюся на рабочей поверхности. Снежной зимой вам придётся часто очищать чашу антенны.

У офсетных тарелок целый ряд плюсов:

они компактнее, но на качестве сигнала это отражается незначительно;
их проще устанавливать;
положение их фиксации препятствует скоплению осадков;
имеют возможность подключения добавочного конвертера.

Небольшое неудобство составляет периодическая очистка конвертера офсетной тарелки от замёрзших осадков, т.к. его приёмная поверхность обращена к небу. Это может затруднять работу устройства зимой.
