Автоматика электронного управления подачи воды насоса без гидроаккумулятора

Критерии выбора

Управляющие системы выбираются по техническим характеристикам. Их параметры должны соответствовать напорным критериям скважинного насоса и потребностям дома по водообеспечению. Если агрегат рассчитан на использование малого объема воды, достаточно установки поплавкового выключателя. Для корректной работы системы со средним водопотреблением потребуется реле давления и гидробак. Учитывается количество точек разбора жидкости и требования к напору.

Блоки управления второго и третьего поколения автоматики осуществляют эффективный контроль работы помпы, обеспечивают надежную защиту от любых перегрузок. Их рекомендуют для установки в загородных коттеджах с постоянным проживанием. Простую систему из реле и накопительного бака лучше использовать на даче. Водоснабжение в этом случае требуется только в теплый период, нет необходимости приобретения дорогостоящего оборудования.

Цена электронных и частотных блоков значительно превышает аналогичный показатель приборов первого поколения. С учетом обслуживания и ремонта высокоточных устройств немногие потребители выбирают современную автоматику. Электронные регуляторы по техническим характеристикам превосходят комплект реле и гидроаккумулятора, но стоимость делает их недоступными для массового покупателя.

Виды

Всю автоматику, использующуюся для контроля за работой насоса, подразделяют на 3 вида в хронологическом порядке согласно последовательности ее создания.

1-го поколения

Это первая и простейшая автоматизированная система управления насосным оборудованием. Ее используют для несложных задач, когда нужно обеспечить постоянный источник воды в доме. Состоит она из трех основных частей.

Датчик сухого хода. Необходим для отключения насоса при отсутствии воды, которая служит охладителем, без нее насос перегреется и обмотка сгорит. Но также может устанавливаться дополнительный поплавок-выключатель. Его функция схожа с датчиком и отталкивается от уровня воды: когда он понижается – насос выключается. Эти простые механизмы надежно защищают дорогостоящее оборудование от порчи.
Гидроаккумулятор. Является необходимым элементом для автоматизации системы. Выполняет функцию накопителя воды, внутри которого расположена мембрана.
Реле. Устройство, контролирующее уровень давления, должно снабжаться манометром, позволяющим настраивать рабочие параметры контактов реле.

Автоматика первого поколения для глубинных колодезных насосов отличается простотой за счет отсутствия сложных электрических схем, а потому его установка на любое насосное оборудование не является проблемным.

Функционал системы так же прост, как и механизм работы, который завязан на понижении давления в гидроаккумуляторе при израсходовании воды. Вследствие чего включается насос и заполняет емкость новой жидкостью. При полном заполнении насос отключается. Этот процесс продолжается циклично. Возможна регулировка минимального и максимального давления посредством реле. Манометр позволяет установить нижний и верхний предел срабатывания автоматики.

2-го поколения

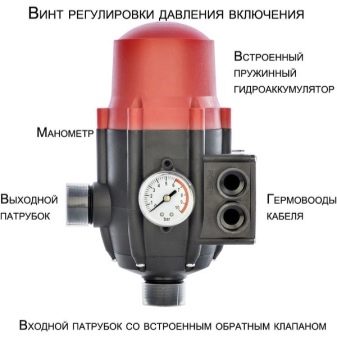

Второе поколение отличается от первого использованием электронного блока управления, к которому подключены датчики. Они распределены по всей насосной системе и следят за работой самого насоса и состоянием трубопровода. Вся информация поступает к электронному блоку, который ее обрабатывает и принимает соответствующие решения.

При использовании автоматики 2-го поколения может не использоваться гидроаккумулятор, так как трубопровод и установленный в нем датчик выполняют аналогичную функцию. Когда давление в трубе падает, сигнал от датчика поступает в узел управления, который, в свою очередь, включает насос и восстанавливает напор воды на прежний уровень, а по завершении отключает его.

Для установки автоматики 2-го поколения необходимы базовые навыки в обращении с электроникой. По принципу действия системы 1-го и 2-го поколения схожи – контроль давления, но по стоимости система 2-го поколения значительно дороже, вследствие чего пользуется меньшим спросом.

3-го поколения

Такая система отличается высокой надежностью и эффективностью, но и стоит дороже своих предшественников. Точная работа системы обеспечивается продвинутой электроникой и позволяет экономить на электроэнергии. Для подключения этой системы необходим специалист, который не только установит, но и настроит правильную работу блока. Автоматика обеспечивает полный комплекс защиты оборудования от поломки начиная от «сухого хода» и разрыва трубопровода и заканчивая защитой от скачков напряжения в сети. Принцип работы, как и во 2-ом поколении, не связан с использованием гидроаккумулятора.

Главное отличие – это возможность более точно регулировать работу механических узлов. Например, при включении насос стандартно качает воду на максимальной мощности, в чем нет нужды при ее малом расходе, а электричество потребляется по максимуму.

Автоматика и подключение скважинного насоса «Малыш»

Особое место среди множества моделей погружных насосов занимает «Малыш». С ним знакомы практически все дачники и жители загородных домов, пользующиеся скважинами. Даже если впоследствии приобретался более мощный агрегат, то раскачка скважины производилась именно вибрационным «Малышом».

Для долговечной эксплуатации насосов «Малыш» крайне необходим гидроаккумулятор

Прежде чем разбираться, какая нужна автоматика для насоса «Малыш», стоит рассмотреть его технические характеристики:

производительность насоса – 430 л/мин. (без подъема);
подъем на высоту до 40 м;
мощность двигателя – 250 Вт.

Забор воды может быть верхним и нижним, что зависит от модели. При верхнем положении всасывания двигатель лучше охлаждается, так как в ходе работы полностью находится в воде. Также не происходит ненужного всасывания ила или других нежелательных частиц со дна скважины.

Что касается автоматики для вибрационного насоса, в том числе и для «Малыша», то подойдут самые стандартные модели. Большая часть насосов «Малыш» имеет встроенную защиту от перегрева, который может возникнуть при перепаде напряжения или работе насухую. Необходимо дополнительно приобрести только командное реле. Относительно применения гидроаккумулятора ситуация следующая: данному агрегату для поддержания долговечности эксплуатации он крайне необходим. Стоит подключить к системе мембранный бак емкостью 25-50 литров, именно такой объем оптимален при мощности насоса «Малыш».

Для вибрационных насосов «Малыш» подходят стандартные модели автоматики

Принцип действия

Есть самые простые автоматические функции, которые управляют домашним насосом, и очень сложные блоки, рассчитанные на несколько подобных устройств, например, станция управления погружными насосами. Если мощный прибор обслуживает сразу несколько точек водоразбора,простой автоматики будет мало, так как требуется еще распределительная функция между всеми потребителями.

В зависимости от сложности оборудования потребители могут выбрать один из трех вариантов автоматических функций:

Автоматика 1 поколения – минимальный набор датчиков, защищающих насос от поломок. В него входит защита, которая срабатывает при отсутствии жидкости в скважине, накопительный бак как часть системы, реле давления, настроенное на включение и выключение при достижении двух порогов – рабочего и минимального.
Автоматика 2 поколения. В этом случае датчики подключаются к электронному управляющему блоку. Устанавливаются по всей магистрали, с их помощью можно контролировать состояние всей системы. В нее входит помимо стандартного набора датчик, определяющий разрыв водопроводной магистрали. Такие системы стоят дороже, но могут обходиться без мембранного бака.
Автоматика 3 поколения – сложная система, для подключения и настройки которой нужен специалист. В нее входит полный набор защитный функций

Здесь наличие гидроаккумулятора не столь важно. Новая система способна регулировать мощность работы двигателя – при обычной автоматике двигатель стандартно работает на полных оборотах и потребляет много электроэнергии

При небольшом расходе жидкости это не нужно, поэтому блок управления следит, с какой интенсивностью расходуется вода, соответственно корректирует работу двигателя. Это позволяет предотвратить преждевременный износ, а также снижает расходы на электричество.

Местоположение

Автоматизация работы дожимной насосной станции.

Когда ставится автоматика для насоса своими руками, необходимо сразу определиться с тем, где именно будет располагаться такая управляющая станция. Вопрос этот не так прост, следует учитывать многочисленные требования и правила. При расположении автоматики требуется решить ряд вопросов:

Место для автоматики должно отапливаться в течение всего года.
Место для автоматики надо оборудовать так, чтобы оно было доступным для круглогодичного обслуживания. Насосы и трубопроводы для скважины рекомендуется осматривать примерно 2 раза за год, проводить ремонтные работы, если возникает такая потребность.
Лучше всего автоматику для управления насосом располагать таким образом, чтобы она как можно ближе находилась к колодцу или скважине. Это позволит обеспечить более надежный забор воды, ее подачу в дом. Для этого возводятся небольшие легкие постройки, которые заодно служат в качестве сараев, хозяйственных построек, бойлерных.
Насосные станции рекомендуется ставить недалеко от коллекторного узла, который распределяет снабжение для всего участка. Все это позволяет избежать потерь давления. Напор будет сохраняться на одном уровне.
Необходимо помнить, что насосная станция при работе издает довольно ощутимый шум. Поэтому оборудование, обеспечивающее автоматическую и регулирующую работу, следует ставить таким образом, чтобы оно не мешало. Даже расположенное рядом с ванной или кухней такое оборудование будет мешать.

Своими руками автоматику для насоса можно ставить в отдельном помещении дома, расположив его вдали от жилых комнат. Лучше всего делать это прямо под котельной, если она есть в доме.

Для стен надо предусмотреть звукоизоляцию. Можно применять и такой метод размещения автоматики, как выделение отдельного угла на кухнях или ванных комнатах, так как много места оборудование не занимает. Но применяется этот вариант только в том случае, когда по-другому разместить автоматику для насосной станции нельзя. Минусом такого расположения является то, что она будет сильно шуметь, но в остальном это самый выгодный вариант. Неплохим вариантом является установка оборудования для автоматического управления в подвалах. Но помещение должно быть обязательно утепленным.

Автоматика для насоса обеспечивает бесперебойную работу оборудования, предназначенного для скважин или колодцев. Сегодня можно приобрести уже готовые насосные станции, включающие в себя все необходимое, но можно собрать их и своими руками. Это обеспечивает более надежную работу, а расходы на оборудование будут намного меньшими, чем при использовании уже готового варианта.

Особенности

Автоматика для насоса, как и для отопления, поддерживает нормальную работу системы, следя за множеством параметров, например, давлением, температурой насоса, осуществляет распределение воды в системе и тому подобное. Для корректной работы необходимы несколько узлов различного типа и их настройка под конкретную специфику начиная от типа насосного оборудования и глубины скважины и заканчивая количеством точек водозабора и необходимым рабочим давлением.

Штатная работа насоса поддерживается работой автоматики важных узлов.

Распределяющее коллекторное устройство. Обеспечивает подачу воды в несколько точек водозабора по всей обслуживаемой территории.
Реле. Контролирует запуск и остановку насоса. Необходимо для контроля оптимального давления в системе. При продаже имеет базовые настройки от производителя, которые могут изменяться согласно нуждам конкретной системы.
Манометр, устройство измеряющее рабочее давление системы.
Датчик сухого хода. Необходим для предотвращения перегрева насосного оборудования при отсутствии воды в системе.

Минимальный объем автоматики для насосной станции включает контроллер и систему защиты.

Контроллер, регулирующий мощность насоса. Необходим для работы системы в оптимальном режиме.
Система защиты:
- датчик сухого хода;
- датчик, защищающий от перегрева;
- датчик, определяющий разрыв в напорной магистрали.

Можно отметить положительные и отрицательные моменты при использовании автоматики.

Автоматика, как и любое сложное устройство, призвана улучшить работу механической составляющей, в данном случае насоса, в связи с этим ее использование предоставляет определенные преимущества, к ним относятся:

широкий выбор специализированных агрегатов позволяет подобрать подходящий вариант к насосу с практически любыми параметрами;
набор автоматики уже скомпонован в систему и готов к работе, поэтому можно не заниматься подбором отдельных узлов, не проверять детали на совместимость и синхронизацию взаимодействия;
главное достоинство автоматики – это работа в плавном размеренном режиме всей насосной системы, при этом следить за ее балансировкой не нужно, потому что это также задача автоматики.

Кроме положительных качеств, автоматика имеет и свои недостатки, и вот какие:

скомпонованная система стоит дороже, чем ее сборка из отдельных узлов самостоятельно;
при наличии определенных познаний можно подобрать каждый узел так, чтобы он идеально отвечал требованиям насосной системы и настроить его на оптимальную работу; при готовой системе такое полное совпадение редкость, но если поискать, можно найти хороший вариант с высоким соответствием;
автоматика по большей части плохо сочетается с вибрационными насосами из-за их специфичного требования к входному давлению в 0.3 атм, на которое она не рассчитана.

Из каких частей состоит автоматический блок

В настоящее время существуют различные виды автоматики, начиная от простейших дискретных приборов и заканчивая малогабаритными блоками с широтно-импульсной модуляцией. Все ее виды можно разделить на три группы в зависимости от используемых технологических разработок и диапазона выполняемых функций.

Первое поколение

В этом случае автоматическое управление осуществляется с помощью простейших узлов, к которым относятся:

Реле давления и холостого хода. Их функционирование подробно описано выше, приборы несложно своими руками установить в трубопровод и настроить.
Гидроаккумулятор. Представляет собой емкость для сбора воды, объем которой может колебаться в значительных пределах, основное назначение – поддержка напора и компенсация гидроударов в системе.
Манометр. Элемент, необходимый для контроля давления и настройки гидрореле.

Рис. 9 Автоматика для насоса 1-го поколения

Блоки управления второго поколения

Модули данного класса существенно отличаются от первого вида за счет следующих параметров:

все дискретные детали, включая объемный гидроаккумулятор, смонтированы в одном модуле;
существенно расширены выполняемые функции;
настройка параметров производится электронным способом;
многие модули рассчитаны на функционирование с конкретными моделями электронасосов и имеют предустановленные настройки.

Автоматизация управления насосом модулями второго поколения позволяет реализовать следующие функции:

Отключение помпы спустя несколько секунд при повышении давления выше допустимых параметров или отсутствии жидкости в магистрали.
Защиту обмотки от холостого хода.
Возможность тонкого регулирования настраиваемых параметров.
Электронная индикация, отражающая гидравлические показатели и состояние оборудования.
Гашение гидроударов за счет установки гидроаккумулятора небольшого объема.
Плавный пуск, увеличивающий срок службы насосного агрегата.
Антицикличность, предотвращающая многократное включение электропитания в случае утечки в трубопроводе.

Рис. 10 Модули 2-го поколения

Третье поколение

Третьему поколению автоматики присущи все перечисленные функции второго с дополнительной возможностью регулировки скорости вращения вала электродвигателя. Эта особенность дает следующие преимущества:

Насосный двигатель работает с учетом водозабора, включая высокие обороты при большом объеме потребления и замедляя свою скорость при малом потоке.
В модуле отсутствует гидроаккумулятор – в нем нет необходимости, так как водоподача происходит плавно без скачков.
В водопроводе всегда поддерживается постоянный напор.
На 30 – 40% экономится электроэнергия при функционировании двигателя в экономичном режиме на малых оборотах.

Модульная автоматика для скважины – преимущества и недостатки

Преимуществами использования автоматики в модулях 2 и 3 поколения являются следующие особенности:

Все узлы собраны в одном блоке, который занимает мало места и легко подключается к водопроводу.
Приборы обладают широкими функциональными возможностями для управления.

Рис. 11 Блоки автоматики 3-го поколения

При использовании увеличивается срок службы электронасоса и других узлов водопроводной магистрали, происходит экономия электроэнергии.
Упрощается процедура контроля, диагностики, настройки и управления.
За счет постоянного давления в системе повышается комфортность пользования водопроводом.

К недостаткам можно отнести следующие особенности:

Большая стоимость модулей третьего поколения, которая в несколько раз превышает второе и на порядок больше первого.
Работоспособность приборов сильно зависит от напряжения в сети.
Многие системы рассчитаны на работу только с определенной маркой электронасоса, имеют фиксированные настройки и не подходят для использования с другими приборами.

Рис. 12 Схема установки поверхностного насоса

МЗТА БУН-02М

Назначение

Блок управления насосами БУН-02М предназначен для управления насосами систем отопления, горячего водоснабжения, подпитки, пожарными, дренажными и другими насосами.

Блок позволяет автоматизировать управление двумя насосами (основным и резервным).

Функциональные возможности БУН-02М:

Автоматическое управление двумя насосами по сигналам двух контактных датчиков уровня или одного контактного датчика давления (перепада давления):

выбор любого из двух насосов в качестве основного;
включение основного насоса с контролем его нормальной работы;
автоматическое переключение на резервный насос в случае неисправности основного;
контроль работы резервного насоса и его автоматическое отключение при неисправности;
сигнализация отказа при неисправности обоих насосов.

Ручное дистанционное управление основным и резервным насосами.

Включение исполнительного механизма (ИМ) задвижки на открытие!закрытие при автоматическом и ручном дистанционном включении!выключении основного и резервного насосов.

Необходимые блокировки и временные задержки при автоматическом и ручном дистанционном управлении основным и резервным насосами.

Технические характеристики БУН-02М

Питание:

Напряжение – ~220В (допускается – от 187 до 242B);
Частота – от 48 до 62Гц;
Потребляемая мощность – не более 12ВА.

Конструктивное исполнение:

Габаритные размеры – 190х60х197мм;
Масса – не более 2.5кг;
Монтаж – навесной на вертикальной плоскости;
Степень защиты – IP40;
Подключение – штепсельный разъем.

Входные сигналы:

Количество – 3;
Вид – изменение состояния внешнего контактного или бесконтактного ключа;

Параметры внешнего ключа:

Коммутируемое напряжение – 30В постоянного тока;
Коммутируемый ток – 2мА.

Наименование и назначение подключаемых датчиков:

Датчик нижнего допустимого уровня – включение основного и резервного насосов;
Датчик верхнего допустимого уровня – отключение основного и резервного насосов;
Датчик перепада давления на насосах – контроль нормальной работы основного и резервного насосов.

Вместо двух датчиков уровня к блоку может быть подключен один датчик давления (перепада давления).

Выходные сигналы:

Контактные двухпозиционные выходы (кол-во – 2) для управления насосами (коммутирующая способность до 250В, до 3А переменного тока);
Контактный трехпозиционный выход для управления ИМ задвижки (коммутирующая способность – до 250В, до 1.5А переменного тока);
Контактный трехпозиционный выход для сигнализации отказа (коммутирующая способность до 220В, до 1.5 А переменного и постоянного тока);
Гальваническая изоляция от цепей входных сигналов.

Источник напряжения:

Напряжение – 24В постоянного тока;
Ток нагрузки – не более 100мА;
Назначение – питание цепей сигнализации отказа.

Документация по прибору

Руководство по эксплуатации БУН-02М Скачать..

Технические характеристики
Тип прибора (КИПиА)	Блок управления / защиты / силовой блок

Виды автоматики

В зависимости от принципа работы, выделяют следующие виды автоматик для насосов:

Реле управления. Её функция заключается в замыкании и размыкании электрической цепи, в зависимости от изменения давления.
Манометры электроконтактные. Существуют подвижные и неподвижные группы контактов;
Поплавковая система. Используется в наполняемых емкостях;
Датчики давления. Меняют сопротивление при прохождении тока, в зависимости от изменения давления;
Счетчики объема. Бывают механические и электрические. Выдают сигнал в систему, при достижении необходимого объема;
Преобразователь. Меняет частоту тока питающего помпу;
Пускатели электромагнитные;
Схемы переключения работы на другие помпы, с автоматического режима в ручной;
Световая аппаратура, сигнализирующая о состоянии системы;
Аппаратура защиты помпы, электрических цепей, геркон (концевой выключатель).

Принцип работы автоматики

В основном автоматика работает на включение и отключение, в зависимости от установленных настроек и желаемого результата. Если в емкости для жидкости уровень упал, то поплавковая система замыкает цепь, и помпа включается. Когда уровень достигнут, то цепь размыкается, помпа отключается. Так работает автоматика для скважинных насосов. Управляющий принцип обеспечивает откачку воды из скважины.

Разновидности автоматик для насосов

Похожий принцип работы и в замкнутой системе с циркуляционными помпами. Если давление падает, то датчик меняет сопротивление, частота тока увеличивается, и насос начинает работать быстрее. При достижении необходимого давления, сопротивление снова меняется, и насос начинает работать на меньшей частоте.

В случае со счетчиками объема, они таким же образом замыкают контакты цепи, в результате насос включается. При достижении необходимого объема, система отключает его автоматически. Одним из образцов является модель Турби.

Разновидности автоматики

Существует два основных вида автоматики для насосов:

Управление помпами на основании давления жидкости в трубопроводе. Данный способ предусматривает установку реле давления в систему водоснабжения. Настраиваются основные два параметра, которые отвечают за включение или отключение помпы. Применяется в скважинах в комплексе с мембранными баками, работа которых поддерживает давление в системе.Необходимо правильно подобрать реле, учитывая характеристики помпы и бака. Такие реле делят на промышленные и бытовые модели. У производственных реле более мощные контактные группы. Настраивать их необходимо с манометром. Справляются с током до 16А. Минусом является слабая точность в настройке нужных параметров. Бытовые реле возможно подсоединять в сеть без предварительной настройки через имеющиеся контактные группы. Они имеют шкалу регулируемых диапазонов работы, чего нет в профессиональных моделях. Насосы для повышения давления воды работают как с профессиональными, так и бытовыми реле. Одним из образцов автоматики для домашней помпы является модель Вистан 3.
Управление помпой на основании уровня жидкости в накопительном резервуаре.Схема актуальна для наполнения емкостей и поднятия воды в водонапорные башни. Внутри монтируется поплавок или специальные электроды. Устанавливается верхний и нижний уровни. Когда вода достигает нижнего уровня, сеть замыкается, и помпа включается. Достигнув верхнего уровня, сеть размыкается и помпа отключается. Данная конструкция должна быть оснащена сигнализацией о переполнении, или аварийным сливом. Плюсом данной схемы является то, что насос не включается слишком часто. Он работает лишь тогда, когда необходимо набрать полную емкость, а не когда нужно просто добрать воды. Таким образом, увеличивается срок его службы и стабильность работы. Блок управления насосом по уровню применяется в домашних условиях, когда водоснабжение не постоянно.На насосной станции, где емкость резервуара большая, может устанавливаться несколько насосов. Тогда блок управления насосами будет вести настрой за всеми ими. Если один выйдет из строя, то электронная автоматика определит какая из помп неисправна и включит другую.

Выбор реле

При выборе гидрореле руководствуется его диапазоном в водопроводе, стандартное значение составляет 1,5 – 3 бар. При подключении с помощью манометра производят его настройку регулировочными винтами. Аналогичным образом поступают с реле сухого хода, настраивая его на отключение питания при напоре в линии менее 1,5 бар. Если частный дом имеет высокую этажность, то для подачи воды с требуемым напором на верхние этажи реле дополнительно настраивают, повышая верхний и нижний пороги срабатывания.

К примеру, если высота подъема на верхние этажи составляет 5 метров (1 бар. соответствует 10 метрам вертикального водного столба), то к верхней и нижней границам срабатывания добавляют по 0,5 бара и в итоге получают диапазон срабатывания от 2 до 3,5 бар. Выбираемая для водоснабжения дома марка должна иметь соответствующий напорный диапазон по паспорту.

Рис. 8 Насосные агрегаты с поплавками и электролитическими датчиками

Производители

Подбор любого технологичного оборудования скважинного насоса связан с риском купить некачественный товар, и чтобы этого избежать, стоит отдать предпочтение изготовителю с хорошей репутацией.

В числе таких компаний можно отметить несколько.

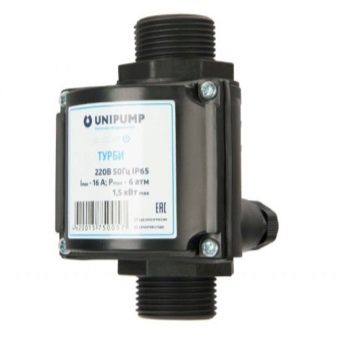

«Юнипамп» российская компания, производящая надежное качественное оборудование по умеренной цене. Автоматика отличается широким выбором под различные насосные системы, рассчитана на работу с агрегатами мощностью не более 1.5 кВт. Конструкционно манометр совмещен с реле давления, такая особенность упрощает установку.

Grundfos – датская автоматика высокого качества. Основными особенностями продукции являются:
- уровень защиты – IP52, автоматика с такой маркировкой может устанавливаться практически в любых условиях;
- безотказное качество;
- часть изделий рассчитана на напряжение менее 220В;
- широкий выбор моделей под различные типы и мощности насосов.

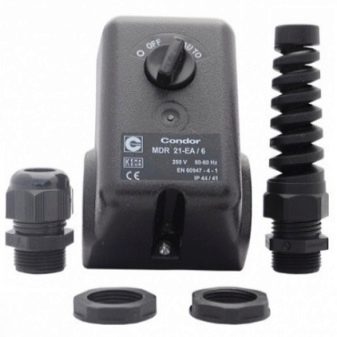

Condor – немецкая аппаратура безупречного качества. Их продукция выделяется такими качествами:
- двухполюсные реле давления;
- универсальные настройки режимов работы;
- высокая стоимость.

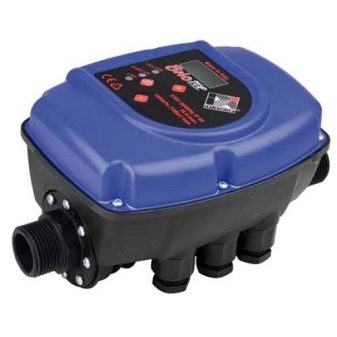

Italtecnica – итальянская фирма, выпускающая автоматику хорошего качества по умеренной цене. Оборудование рассчитано на диапазон давления 1-5 бар. Гарантийный срок изделий – 1 год. А также они производят автоматику для насосных станций, параметры работы таких устройств следующие:
- рабочее давление – 1.4-2.8 бар;
- полимерный материал корпуса с изолирующей прокладкой;
- противопригарная защита из серебра с никелем;
- контактные клеммы медные.

Среди производителей качественной продукции водоснабжения можно также выделить бренды «Джилекс», «Прессконтроль», Espa, «ВиСтан 3», «Акваробот», «Малыш» и Alco.

Шкаф управления

Наиболее совершенный автомат для контроля над работой насосного оборудования – это шкаф управления. В это устройство встроены все необходимые узлы и предохранительные блоки для управления погружным насосом.

С помощью такого шкафа можно решить множество задач:

Оборудование обеспечивает безопасный плавный запуск двигателя.
Осуществляется регулировка работы частотного преобразователя.
Устройство отслеживает эксплуатационные параметры системы автономного водоснабжения, а именно давление, температуру жидкости, уровень воды в скважине.
Автомат выравнивает характеристики тока, подающегося на клеммы двигателя, а также регулирует частоту вращения вала насосного оборудования.

Также есть шкафы управления, которые могут обслуживать несколько насосов. Эти изделия могут решать ещё больше задач:

Они будут контролировать периодичность работы насосов, что позволит увеличить срок службы агрегатов, поскольку благодаря блоку управления может обеспечиваться равномерный износ механических частей.
Специальные реле будут отслеживать непрерывную работу насосных изделий. При выходе из строя одного агрегата, работа будет перекладываться на второе изделие.
Также система автоматики может самостоятельно контролировать исправность насосного оборудования. Во время длительного бездействия насосов будет предотвращаться их заиливание.

В стандартную комплектацию шкафа управления входят следующие узлы и элементы:

Корпус в виде стальной коробки с дверками.
На основе крышки корпуса изготавливается лицевая панель. В неё встроены кнопки пуска и остановки. На панели устанавливаются индикаторы работы насоса и датчиков, а также реле для выбора автоматического и ручного режима работы.
Возле входа в аппаратный отсек шкафа устанавливается устройство контроля фаз, которое состоит из 3-х датчиков. Этот блок отслеживает нагрузку по фазам.
Контактор – это изделие для подачи электрического тока на клеммы насоса и отключения агрегата от сети.
Предохранительное реле для защиты от короткого замыкания. В случае замыкания будет повреждён плавкий предохранитель, а не обмотка электродвигателя насоса или узлы и детали шкафа.
Для контроля над работой агрегата в шкафу стоит блок управления. Здесь есть датчики переполнения, запуска и остановки насоса. При этом клеммы этих датчиков выводятся в скважину или гидробак.
Для управления вращением вала электродвигателя используется частотный преобразователь. Он позволяет плавно сбрасывать и наращивать частоту вращения двигателя при запуске и остановке насосного оборудования.
Датчики температуры и давления присоединяются к контактору и предотвращают запуск насоса в неподходящих условиях.

Список источников
