Ремонт насосной станции своими руками

СОДЕРЖАНИЕ
0
233 просмотров
12 февраля 2020

Сборка и подключение насосной станции с всасывающим насосом

Описание сборки и состава первого варианта нашей насосной станции мы начнем со станции с всасывающим насосом. В таком решении есть свои плюсы, которые при более детальном рассмотрении автоматически становятся и минусами.

Попробуем «докопаться» до тех и других более подробно рассмотрев все особенности станции с всасывающим насосом.  Первый значимый плюс подобных насосных станций является их широкая распространенность и возможность встретить «готовые решения».

Под «готовыми решениями» мы подразумеваем  предсобранные комплекты, состоящие из ресивера, насоса, обвязки между ними, реле контроля давления, манометра. Такие комплекты хороши тем, что вам не надо будет собирать уже определенную часть водопровода и элементов, для обеспечения водоснабжения.  Вторым плюсом такой станции можно считать то, что насос и все основные элементы системы находятся над поверхностью земли, что в значительной мере облегчает их обслуживание и замену.

  Минусами насосной станции с всасывающим насосом будет являться то, что для вас возможно окажется неприемлемыми те характеристики, которые заложены уже в предсобранных насосных станциях. Так, например, ресивер будет небольшого размера или насос не будет обеспечивать должной высоты всасывания.  Кроме того, всасывающий насос потребует высокой герметичности от всасывающего патрубка, а также будет необходим обратный клапан, который будет удерживать столб воды от скважины до насоса.

В противном случае, вам  необходимо будет постоянно доливать в патрубок воду, чтобы предотвратить завоздушивание и обеспечить работу насоса.

Сборка (схема) насосной станции с всасывающим насосом осуществляется по следующему принципу

  Обратите внимание на то, что при расчете длины всасывающего патрубка один метр по вертикали приравнивается к одному метру по горизонтали (1:4).  То есть учитывать, при расчете высоты всасывания, при выборе насоса (насосной станции) надо показатель длины всасывающего патрубка, как по вертикали, так и по горизонтали. Характеристика глубины подъема приведена условно (8 метров), для вашей станции этот показатель может быть другим. Смотрите характеристики в паспорте на насосную станцию или насос.  Также дополнительно хотелось отметить наличие отвода, для заполнения всасывающего патрубка водой

Смотрите характеристики в паспорте на насосную станцию или насос.  Также дополнительно хотелось отметить наличие отвода, для заполнения всасывающего патрубка водой

Характеристика глубины подъема приведена условно (8 метров), для вашей станции этот показатель может быть другим. Смотрите характеристики в паспорте на насосную станцию или насос.  Также дополнительно хотелось отметить наличие отвода, для заполнения всасывающего патрубка водой.

Эта система не показана на рисунке выше, но показана на фото ниже. (желтая воронка – труба — кран на тройнике)

 Естественно все соединения должны гарантировать максимальную герметичность, а вся запорная и регулирующая арматура системы водоснабжения должна быть исправна.

Особенности устройства насосной станции

Автономное водоснабжение на базе насосной станции включает комплекс устройств, обеспечивающих автоматическое поступление воды в дом. Чтобы организовать комфортное автономное водоснабжение, необходимо выбрать подходящий насосный агрегат, правильно подключить его и настроить.

Если установка выполнена правильно и соблюдаются требования по эксплуатации, она прослужит очень долго. В доме всегда будет чистая вода под давлением, позволяющим использовать современные приборы: от обычного душа и стиральной машинки до посудомойки и джакузи.

Насосная станция состоит из трех основных элементов:

  • насоса, который подает воду;
  • гидроаккумулятора, где вода хранится под давлением;
  • управляющего блока.

Насос закачивает воду в гидроаккумулятор (ГА), который представляет собой резервуар с внутренней вставкой из эластичного материала, который часто называют мембраной или грушей из-за его формы.

Задача насосной станции – обеспечить постоянное поступление воды в дом при достаточно высоком уровне напора в водопроводной системе

Чем больше воды в гидроаккумуляторе, тем сильнее сопротивляется мембрана, тем выше давление внутри емкости. Когда жидкость поступает из ГА в водопровод, давление снижается. Реле давления фиксирует эти изменения, а затем включает или отключает насос.

Работает это так:

  1. Вода заполняет гидробак.
  2. Давление поднимается до верхнего установленного предела.
  3. Реле давления отключает насос, поступление воды прекращается.
  4. Когда включают воду, она начинает убывать из ГА.
  5. Происходит снижение давления до нижнего предела.
  6. Реле давления включает насос, бак наполняется водой.

Если убрать из схемы реле и гидроаккумулятор, насос нужно будет включать и отключать каждый раз, когда открывают и закрывают воду, т.е. очень часто. В результате даже очень хороший насос быстро сломается.

Использование гидроаккумулятора обеспечивает владельцам дополнительные бонусы. Вода в систему подается под определенным постоянным давлением.

Все комплектующие и материалы, необходимые для подключения, следует подготовить заранее. Они должны соответствовать по размеру патрубкам имеющегося оборудования, для успешного монтажа могут понадобиться переходники

Хороший напор нужен не только, чтобы с комфортом принять душ, но и для работы автоматической стиральной или посудомоечной машины, гидромассажа и прочих благ цивилизации.

Кроме того, в резервуаре хранится некоторый (около 20 литров), но нужный запас воды, если оборудование перестанет работать. Иногда этого объема хватает, чтобы протянуть до устранения возникшей проблемы.

Как подключить насосную станцию?

Самое первое действие – должна быть разработана схема размещения установки. Механизм располагают максимально приближенно к источнику. Перед  тем,  как установить насосную станцию, ее размещают на резиновом коврике. Это действие предупредит вибрации устройства и предотвратит от попадания аппарата в воду. При размещении аппарата в колодце, его прикручивают болтами к полке, на которой он будет размещаться.

Насосную станцию устанавливают на возвышенности на антивибрационный коврик

Подключение насосной станции к колодцу, как и установка насосной станции в скважине, состоит из следующих действий:

  1. Яма для размещения труб вырывается глубиной ниже промерзания грунта. Длину труб для трубопровода подбирают с запасом. В вырытую траншею укладывается трубопровод.
  2. На глубине ниже промерзания грунта в колодце и фундаменте здания производятся отверстия для магистрали.
  3. На противоположной стороне от отверстия в колодце прикрепляется полка для агрегата.
  4. Прокладывается трубопровод.
  5. Насосная станция крепится к полке с помощью болтов. Это действие предостерегает аппарат от движения и попадания в колодец.

Прокладка трубопровода и установка станции

При установке насосной станции в частном доме необходимо учитывать длину трубопровода, включая повороты. Любое соединение должно быть плотно затянуто с помощью ключа. При снижении давления до 1,2 атмосферы, его повышают за счет компрессоров. Давление гидроаккумулятора контролируют с помощью манометра.  Для этого к ниппелю присоединяют манометр и производят замер.

Необходимое давление насосной станции для создания напора составляет 1,5 атмосферы. Если давление воды в системе будет выше, то у пользователя будет возможность использовать душ, при этом нагрузка на оборудование будет повышенная, что приведет к изнашиванию. При пониженном давлении система не изнашивается, но водоснабжение будет на низком уровне комфорта. Для комфортных показателей необходимо настроить реле давления. Подключение насосной станции к скважине проводят после тщательного изучения схем.

Настройка и запуск агрегата

После закрепления оборудования и соединения с магистралью выполняется подключение. Эта операция состоит из следующих пунктов:

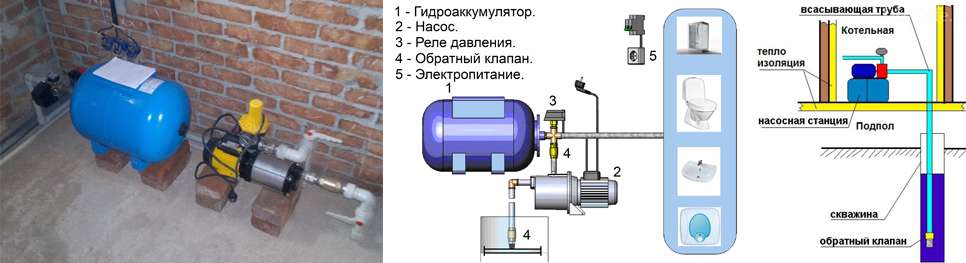

Схема установки насосной станции

  1. Для правильного функционирования водозаборной трубы и всей системы на ее конец крепиться сетка-фильтр.
  2. Обратный клапан обеспечивает заполнение патрубка водой. С наружной стороны он прикрепляется с помощью муфты.
  3. Конец трубы помещается в колодец или скважину.
  4. К нагнетателю подключается заборный шланг, а с его обратной стороны крепится обратный клапан.
  5. Все стыки герметизируются с помощью специальной пасты.
  6. Насос подключается к трубопроводу.

После завершения монтажа и подключения, тестируют всю систему. Для проверки насос, гидроаккумулятор и магистраль наполняется водой. Включается мотор. Мотор отключается, когда показатели давления достигнуты, до этого момента система наполняется водой. Для обеспечения автоматического отключения и включения механизма по достижению определенных показателей регулируется реле давления.

Реле давления регулируется таким образом:

  1. В случае самостоятельной сборки станции необходимо задать показатели отключения и включения. Под верхней крышкой находится две пружины. Большая отвечает за регулирование нижнего давления, маленькая за разницу давлений.
  2. Аппарат включается. После достижения гидроаккумулятором необходимых показателей, бак подключается к системе и включается. Показания манометра контролируются. Допустимые значения давления не должны быть превышены. В случае превышения, насос для дома отключается.
  3. После отключения нагнетателя проводится регулирование реле. Для выстраивания давления отключения, гайку с обозначением «Р» вращают по часовой или против часовой стрелки. Если показатель давления нужно увеличить-вращают по часовой. Для уменьшения-против часовой стрелки.
  4. Для регулировки показателей нижнего предела давления и последующего включения нагнетателя необходимо вращать гайку с показателем «ДP». Для понижения показания вращаем по часовой стрелке, для повышения-против часовой стрелки.

Как выбрать?

Насосная станция для дачи или частного дома должна справляться со своими функциями, поэтому ее следует выбирать, исходя из своих потребностей

В первую очередь стоит обратить внимание на ряд следующих критериев

Технические характеристики станции

Причем наибольшее значение имеет производительность устройства. Лучше всего остановить свой выбор на насосной станции, которая обеспечивает напор воды из скважины, удовлетворяющий все потребности в доме и на придомовом участке.

Для нормальной жизни четырех человек подойдет устройство со средней или малой мощностью. Как правило, такие агрегаты снабжены гидроаккумулятором на 20 литров. Подобные станции подают воду из скважины в размере 2-4 кубометра в час и обеспечивают напор в 45 и более метров. Также стоит учитывать размер станции, уровень воды при работающем и отключенном насосе, разновидность фильтра, ширину трубы.

Особенности скважины, колодца

Готовая насосная станция представляет собой установку с поверхностным насосом, который осуществляет забор воды из скважины путем разрежения. При этом эжектор может присутствовать в конструкции насоса или быть выносным и его нужно располагать в скважине. Однако, если собирать и монтировать насосную станцию самостоятельно, можно воспользоваться скважинным или погружным насосом. Особенно это актуально, если он уже есть в наличии.

Насосные станции, имеющие встроенный эжектор, позволяют поднимать воду только с глубины не более 8 метров. Однако они обеспечивают хороший напор, который превышает 40 метров. Такие установки не боятся попадания воздуха, поэтому их необязательно наполнять водой перед началом работы. Они спокойно сперва прокачивают воздух, а затем уже и воду.

Среди положительных отличий также можно отметить высокую надежность и производительность. Конечно, и недостатки тоже имеются. Один из них – это сильный шум, поэтому подобные станции монтируются в доме, исключительно в подсобных помещениях с хорошей звукоизоляцией.

Станции с внешним эжектором необходимы для забора воды с глубины от 20 и более метров. В таком случае эжектор помещается в колодец или скважину, становясь частью заборного узла. К нему от установки идут напорный и всасывающий (вакуумный) шланги. По напорному шлангу вода попадает в эжектор и в камере всасывания формируется область разрежения, а по всасывающему вода поднимается вверх из скважины.

Насосные станции с погружным насосом также практически не шумные. Забор воды они могут осуществлять с любой глубины и даже при значительном удалении источника воды от здания. При этом им не страшны подсос воздуха и небольшие протечки в трубопроводе. Однако для них важна чистота воды, а значит, понадобится мощная фильтрационная система и регулярная чистка. Из минусов также стоит отметить высокую стоимость таких насосов и возможные трудности при ремонте и обслуживании.

Пример замены запчастей

Для начала разберем пример замены рабочих колец и уплотнителей насоса-автомата. Агрегат работал в формате насосной станции, перекачивающей воду из накопителя к потребителям.

После нескольких минут “сухого хода”, случившегося из-за поломки погружного насоса, снизилась производительность, система отключалась даже при открытых в точках водоразбора кранах.

Покупка запчастей для автоматических насосов, выпускаемых в странах СНГ, не составила труда. В российских денежных единицах потрачено было около 900 р.

Если при осмотре не разобранной части помпы выявлены очаги ржавчины, их следует удалить, все, что доступно, надо очистить от загрязнений.

Если новые детали насоса-автомата установлены неправильно, агрегат не будет работать, придется переделать снова. Поэтому лучше сразу внимательно запоминать или помечать последовательность расположения и сторону установки.

Последовательность подключения

Подключение к колодцу и скважине

Для начала рассмотрим, как правильно подключить насосную станцию к скважине или колодцу

При этом уделим внимание именно двухтрубной схеме подключения, поскольку она более сложная. Работу ведём в таком порядке:

  1. Сначала проводим сборку эжектора своими руками. Как правило, это монолитный узел из чугуна, который имеет три выхода.
  2. На нижний выход эжектора монтируем фильтр грубой очистки из пропиленовой сетки.
  3. В верхней части чугунной конструкции есть пластиковый раструб. На него нужно надеть сгон требуемой длины диаметром 32 мм.
  4. Далее необходимо собрать сгон под диаметр трубопровода. Обычно для этого достаточно двух частей с переходниками.
  5. На выходном отверстии этого сгона устанавливается бронзовая муфта. С её помощью будет выполняться переход к полиэтиленовой трубе.
  1. Далее от гидротехнического сооружения до дома копают траншеи ниже точки промерзания грунта.
  2. В траншеи прокладываются водопроводные трубы.
  3. На выход обсадной трубы скважины устанавливается оголовок. Если найти его не получится, можно использовать колено с плавным углом.
  4. Чтобы присоединить эжектор к трубопроводу водоснабжения, используют муфты.
  5. Перед опусканием второго конца трубы его необходимо пропустить через колено под прямым углом.
  6. Для герметизации пространства используют монтажную пену. После этого трубу можно соединять с переходником (угловым), а он в свою очередь должен быть соединён с наружной частью водопровода.
  7. Теперь можно опускать эжектор в скважину. При этом глубина погружения должна быть определена заранее с учётом отметки верха обсадной трубы.
  8. Оголовок фиксируется на обсадной колонне при помощи армированного скотча санитарно-технического назначения.

Особенности подключения к водопроводу

Если поблизости от вашего дома проходят централизованные сети водоснабжения, то подключение насосной станции можно выполнить к ним.  Обычно потребность в таком подключении возникает когда, в системе слишком низкое давление, которое не позволяет эффективно и правильно функционировать отопительному оборудованию. Такая ситуация может сложиться по нескольким причинам:

  • гидрогеологические условия местности изменились;
  • используется устаревшее оборудование;
  • поскольку количество жильцов возросло, потребности водопотребления стали больше.

Для подключения к центральному водопроводу вам нужно выполнить следующую последовательность действий:

  1. Заранее выбирается место, где трубопровод будет разъединён. После остановки подачи воды выполняется расчленение водопровода на две части.
  2. Так часть, которая идёт от городской магистрали, присоединяется к накопительному резервуару.
  3. Жидкость из этого бака по трубам должна поступать к насосной установке. К выходному отверстию от насоса присоединяется трубопровод, ведущий к жилой постройке.
  4. Далее производится прокладка и подключение электропроводки.
  5. После этого можно выполнять пробный запуск, настройку и регулировку оборудования.

Главное в настройке насосной установки – правильно подобрать давление в системе. Для регулировки оборудования в специальное отверстие на насосном агрегате заливается небольшое количество воды (около 2 литров). Теперь необходимо открыть кран и измерять давление в системе, при котором происходит отключение и включение насоса.

Если давление, при котором срабатывает агрегат, не укладывается в указанные рамки, необходимо отрегулировать прибор. Делать это очень просто:

  • На реле давления открывается крышка.
  • Для регулировки давления отключения прибора используется винт с обозначением «ДР». Его нужно покрутить в сторону уменьшения или увеличения в зависимости от результатов.
  • Для регулировки давления включения нужно крутить винт с обозначением «Р».
  • После регулировки крышка на реле ставится на место.

Также не стоит забывать, что на длительную и исправную работу насосного оборудования  влияет состав воды, а именно различные примеси песка и глины. Чтобы защитить оборудование от примесей, на всасывающем входе станции устанавливается фильтр.

Выбор мощности и модели

Даже небольшая и маломощная установка способна обеспечить солидную производительность, достаточную для снабжения водой нескольких потребителей. Спорить же о достоинствах той или иной марки и вовсе бесполезно — это как обсуждать автомобили. У каждого есть свои поклонники.

Главным фактором, влияющим на производительность, является объем накопителя — насос работает с перерывами. Его задача закачивать воду в гидроаккумулятор, как только давление упадет ниже заданного уровня.

А вот расход воды и давление в сети поддерживает уже гидроаккумулятор. Следовательно, чем он больше по объему, тем реже срабатывает автоматика, тем меньше пусковая нагрузка на двигатель.

Тут еще следует учитывать, что половину объема накопительного бака занимает сжатый воздух, обеспечивающий давление в системе и вытеснение воды. Следовательно, водой заполнена только часть объема бака. И, при выключенном насосе, потребитель может рассчитывать только на нее.

Требуемый объем зависит от многих факторов: количества проживающих, установленного оборудования и так далее.

Но схематично это выглядит так:

  • один или два человека или дача, где только один умывальник или примитивный душ — объем гидроаккумулятора 24 литра;
  • три-четыре человека уже должны присматриваться к размерам 50 литров или больше;
  • свыше 5 человек — минимальный объем бака 100 литров.

Кроме характеристик производительности, которые обязательно следует брать во внимание, есть факультативные опции. Например, наличие реле сухого пуска

Оно не обязательно в конструкции, но вполне способно при определенных условиях продлить жизнь станции или предотвратить ее поломку. К сожалению, оно несколько увеличивает стоимость и сложность системы.

При подборе модели стоит учитывать дальность транспортировки воды по горизонту и высоту подъема

Основные параметры для определения размеров помещения насосной станции:

При определении площади помещения насосной станции ширину проходов следует принимать, не менее:

-между насосами или электродвигателями — 1 м;

-между насосами или электродвигателями и стеной в заглубленных помещениях — 0,7 м, в -прочих — 1 м; при этом ширина прохода со стороны электродвигателя должна быть достаточной для демонтажа ротора;

-между компрессорами или воздуходувками — 1,5 м, между ними и стеной — 1 м;

-между неподвижными выступающими частями оборудования — 0,7 м;

-перед распределительным электрическим щитом — 2 м.

— проходы вокруг оборудования, регламентируемые заводом-изготовителем, следует принимать по паспортным данным.

Для агрегатов с диаметром нагнетательного патрубка до 100 мм включительно допускаются: установка агрегатов у стены или на кронштейнах; установка двух агрегатов на одном фундаменте при расстоянии между выступающими частями агрегатов не менее 0,25 м с обеспечением вокруг сдвоенной установки проходов шириной не менее 0,7 м.

Размеры ворот или дверей следует определять исходя из габаритов оборудования или транспортного средства с грузом.

При высоте до мест обслуживания и управления оборудования, электроприводов и маховиков задвижек (затворов) более 1,4 м от пола следует предусматривать площадки или мостики, при этом высота до мест обслуживания и управления с площадки или мостика не должна превышать 1 м.

При отсутствии дистанционного или автоматического управления запорную арматуру диаметром 400 мм и менее следует предусматривать с ручным приводом, диаметром более 400 мм — с электрическим приводом.

При прокладки трубопроводов в каналах, габариты каналов следует принимать:

— при диаметре труб до 400 мм — ширину на 600 мм, глубину на 400 мм больше диаметра;

— при диаметре труб 500 мм и выше — ширину на 800 мм, глубину на 600 мм больше диаметра;

В местах установки фланцевой арматуры следует предусматривать уширение канала. Уклон дна каналов к приямку следует принимать не менее 0,005.

Устройство и принцип работы

Для решения бытовых нужд по перекачке канализационных вод насосная станция должна отвечать следующим требованиям:

  • Низкая шумность работы;
  • Полная герметичность;
  • Безопасность, учитывая горючесть образовывающихся газов и биологическую активность;
  • Достаточная пропускная способность для покрытия пиковой загруженности;
  • Низкая потребляемая мощность;
  • Возможность простого технического обслуживания.

В дополнение к этому важно, чтобы станция легко справлялась с наличием различных загрязнений в стоках, которые могут вывести насос из строя при неизменно компактных габаритах. Канализационная станция для бытовых нужд включает в себя несколько обязательных элементов:

Канализационная станция для бытовых нужд включает в себя несколько обязательных элементов:

  • Герметичную накопительную емкость;
  • Насос;
  • Систему безопасного отвода газов и жировых включений;
  • Трубопровод достаточной пропускной способности.

Все элементы изготавливаются из стойких к коррозии и гниению, долговечных материалов.

Принцип работы заключается в следующем. Бытовые стоки ливневые воды накапливаются в аккумулирующем резервуаре. Он наполняется до определенного уровня и включается насос, который переправляет содержимое емкости на необходимую высоту и по маршруту, где они будут сброшены в общественную канализацию, в больший отстойник, септик или место сброса для биологической или химической очистки.

Необходимо, чтобы емкость была полностью герметичной, иначе сточные воды будут попадать в грунт или в помещение, где она установлена. Образующиеся газы в процессе разложения отходов в стоках необходимо безопасно стравливать или выводить по безопасному маршруту.

Объем накопителя подбирается из расчета пропускной способности насоса и скорости поступления сточных вод. Отправным значением является пиковое значение по количеству сточных вод бытового использования, ливневые воды и т.д. Например, если насос способен переправить за час 10 м3, то и поступить в емкость может не более этого объема за то же время. В противном случае будет переполнение.

Чаще используется цилиндрическая форма накопителя, чтобы упростить его установку в шахту на участке возле дома. В отдельных случаях используют форму куба или другие варианты, что обуславливается особенностями конструкции или оптимизацией процесса.

Есть и компактные накопители сложной формы, если насосная станция подразумевает установку внутри помещения, от чего и их дизайн прорабатывается отдельно. Тогда их можно адекватно вписать в обстановку ванны или туалета, не нарушая.

Конструкция насоса разрабатывается с учетом наличия в стоках фекалий и других включений различного размера и структуры. Наиболее распространенным является вариант погружного насоса с центробежным или вихревым механизмом. Основной упор делается на безопасность и высокую отказоустойчивость, чтобы различные фракции не забивали насос, а волокнистые включения не накручивались на вал.

Чтобы упростить конструкцию насоса, снизить его стоимость и накладные расходы, его снабжают режущим механизмом, который способен предварительно измельчить любые мягкие включения, после чего транспортировка стоков упрощается даже с использованием труб меньшего диаметра, а лопасти не забиваются.

Установка нескольких насосов несвойственна для бытовых насосных станций. Второй и третий насосы в больших установках используются для обеспечения беспрерывности работы и для работы с повышенным поступлением стоков. Для бытовой станции проще не пользоваться канализациями на время проведения ремонта или технического обслуживания, чем платить за установку вспомогательного насоса. Иногда его монтируют только с тем, чтобы снизить мощность основного насоса, и второй использовать в редких случаях высокой загруженности.

Автоматические системы и элементы, обеспечивающие контроль и надежную работу системы насосных станций

 Более подробно необходимо сказать о современных системах в составе насосных станций, которые будут обеспечивать бесперебойную подачу воды в ваш дом, а также гарантировать долговременную работу насоса .

 Так при реализации насосной станции любого типа необходимо реализовать следующие системы автоматики: — Защита от сухого хода насоса («Защита от «сухого хода» для насоса скважины с помощью реле давления и датчиков уровня.

Электрическая схема защиты насоса от «сухого хода»);

—  Использование реле давления или манометра электроконтактного (сигнализирующего), для поддержания давления в системе водоснабжения («Реле давления воды (установка, характеристики, конструкция, настройка)» и статья «Манометр электроконтактный (сигнализирующий) (принцип работы, применение, конструкция, маркировка и типы) для систем водоснабжения».

Кроме того, если вы собирает насосную станцию, что говорится от А до Я, то здесь также будет полезна информация по выбору ресивера «Ресивер гидравлический (гидроаккумулятор) для насосной станции водоснабжения дома (выбор, конструкция)», а также информация по монтажу труб «Монтаж металлопластиковых (металлополимерных) труб с резьбовыми фитингами», «Пайка пластиковых (полипропиленовых) труб своими руками».

 Теперь, обладая уже неким объемом информации, а соответственно и знаний, мы надеемся, что подбор комплектующих, а также сборка и подключение вашей насосной станции будет происходить более обдуманно, быстрее, а также с минимальными отступлениями и ошибками.

Проблема водоснабжения находится на переднем крае создания комфортной среды обитания в стране. Это чаще всего помогает решить проблему подключения насосной станции к воде. Коммуникации, чтобы обеспечить дом не просто банальный сантехнический объект с жидким Gander, в конце концов, полная система водоснабжения дома.

Потребность в независимом водоснабжении, основные потребности жителей сельских домов ведут к постоянному использованию воды для приготовления пищи, выполнению санитарного и бытового использования, а также хладагентов в систему отопления.

Бытовые насосы не всегда сталкиваются с такими разнообразными рабочими функциями.

Кроме того, установка насосной станции в частном доме позволяет эвакуировать и подавать воду, чтобы увеличить давление в системе, если существующий насос недостаточно прочен, чтобы доставлять жидкости в нужное место на поверхности, в саду, в саду или дома. Он предлагает различные модели на рынке, но только несколько компонентов для достаточного распределения базовой модели, что отражается в каждой системе установки насоса:

  • резервуар для хранения;
  • насос;
  • контрольное реле;
  • обратный клапан, который не допускает утечки;
  • фильтр.

Необходим фильтр, иначе зерно зерен приведет к быстрому абразивному износу деталей машин.

Расположение оборудования

Установка и эксплуатация насосной станции обеспечивают долговременную надежную работу оборудования при соблюдении следующих условий:

  • при установке станции в бункер она помещается ниже уровня замерзания зимой почвы, которая составляет не менее двух метров;
  • Место, где установлена ​​станция (подвал или кассон), должно быть подогрето зимой;
  • При сборке плана подключения руками необходимо подготовить стенд, который затем устанавливается на станцию, чтобы предотвратить наводнения подземных вод.

Это важно!

Не прикасайтесь к оборудованию стенами, чтобы механическая вибрация рабочего механизма не влияла на помещение.

Правила монтажа насосных станций.

Не забудьте внимательно прочитать руководство пользователя!!!

Перед установкой необходимо проверить не заблокирован ли вал насоса

Для этого нужно снять кожух с вентилятора и осторожно попробовать повернуть его. Если вал заблокирован его необходимо провернуть при помощи отвертки.
Насос должен устанавливаться в месте с хорошей вентиляцией и защищенном от атмосферных осадков

Диапазон рабочих температур для насосной станции лежит в пределах от 0 до 40 градусов  Цельсия. При падении температуры ниже нуля насос будет разморожен, что приведет к дорогостоящему ремонту.
Основание, к которому будет закреплена станция, должно быть достаточно жестким и хорошо поглощать вибрацию от работы насоса.
Станция должна быть расположена максимально близко к источнику воды.
Насос для правильной работы должен быть расположен горизонтально.

Внутренний диаметр всасывающей магистрали не должен быть меньше, чем диаметр резьбы. При глубине забора более 4 метров  или при наличии длинного горизонтального участка трубы, рекомендовано увеличить диаметр всасывающей магистрали и поставить на ее конец обратный клапан с сеткой. Поясню это так, диаметр резьбы на насосе равен 1 дюйм (DN25) — это значит, что необходима труба или напорный шланг с таким же внутренним диаметром DN25. Самым популярным материалом для такой всасывающей магистрали является труба ПНД диаметром 32 мм.

Соблюдая эти правила, вы сможете самостоятельно установить насосную станцию, но все равно не забудьте ознакомиться с руководством пользователя, которое идет в комплекте. Помимо вышеперечисленных правил могут быть и иные рекомендации производителя, которыми нельзя пренебрегать.

Подключение электрооборудования.

  • Необходимо проверить совпадение параметров насоса с параметрами электрической сети.
  • При стационарном монтаже по правилам техники безопасности желательно использовать предохранительные автоматы. Однофазные насосы оборудованы защитным тепловым реле и поэтому могут подключаться непосредственно в сеть 220 В

  Запуск насосной станции осуществляется так:

  1. Перед запуском необходимо заполнить насосную часть и всасывающую магистраль чистой водой через специальное отверстие на насосе закрытое резьбовой заглушкой. После заполнения пробку необходимо завинтить на прежнее место. Работа без воды вызовет повреждение  гидравлической части — повреждение рабочего колеса и уплотнений.
  2. После включения насоса необходимо проверить правильность вращения двигателя ( для трехфазных насосов). Если смотреть на вентилятор, он должен вращаться по часовой стрелке. Если он крутится против часовой, то необходимо изменить подключение — надо поменять местами два фазных провода.
  3. Станция не должна запускаться чаще, чем 20 раз в час. Иначе двигатель будет перегреваться. Частые включения могут быть вызваны малым объемом гидроаккумулятора при большом расходе воды или неисправностью его  мембраны (она может порваться). Кроме того может неправильно работать автоматика станции, в этом случае нужно обратиться в ближайший сервисный центр производителя.

Список источников

  • sovet-ingenera.com
  • vodakanazer.ru
  • stroy-podskazka.ru
  • nasosovnet.ru
  • znayteplo.ru
  • mr-build.ru
  • udobnovdome.ru
  • mir-vik.ru

Похожие статьи

Комментировать
0
233 просмотров

Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации. Вы с нами?

Adblock
detector
