Как сделать бетономешалку из бочки на 200 литров

Конструкции самодельных бетономешалок

Простая механическая

Простая механическая бетономешалка с принудительным принципом перемешивания содержимого изображена на схеме:

Она рассчитана на довольно большой объем раствора по сравнению с вышеописанным ручным агрегатом. Привод ее, кстати, тоже может быть ручным, а не электрическим. Что же касается выгруза, то он боковой и осуществляется наклоном бадьи.

Главный недостаток подобной конструкции — не слишком хорошее перемешивание ингредиентов по углам емкости. Но это общий минус всех бетономешалок с цилиндрическими бадьями. Также негативным моментом является разбрызгивание раствора, происходящее во время рабочего процесса, если движение происходит со скоростью 35 оборотов в минуту и выше. Но разбрызгивание можно устранить, если после сборки миксера наварить обрезанную часть емкости (бочки) обратно и прорезать специальный люк.

Обычный раствор в такой бетономешалке замешивается 5 минут, а для «сухого» потребуется уже 12 минут.

Комбинированная горизонтальная мешалка с гребенками

Самостоятельно собрать такую бетономешалку можно, ориентируясь на следующую схему:

Вариантов конструкции два:

ручная;
и электрическая.

И оба обладают двумя, весьма существенными достоинствами:

быстротой замеса;
и хорошей однородностью (а значит высоким качеством) готового состава.

Достаточно 3-4 раза провернуть такую самодельную бетономешалку, чтобы получить хорошую порцию отличного раствора, ни в чем не уступающего по своим качествам промышленным образцам.

Ручной вариант

У такого агрегата есть один недостаток. Причем тоже существенный. Устройство достаточно сложно в создании для неподготовленного и технически не оснащенного человека. Даже ручной вариант состоит из десятков наименований деталей (не штук, а именно наименований). Особой точности и аккуратности в сборке, например, требует выгружающий люк. Для него нужны прочные карточные петли, надежные уплотнители и шпингалеты. Однако в тех случаях, когда для одной частной стройки (да еще в местах без электроснабжения) требуется солидное количество раствора, такая самодельная бетономешалка — незаменимый вариант.

Электрический вариант

Чаще всего самодельные мастера, которым нужна электрическая бетономешалка, копируют самый простой и эффективный ее вариант:

В этом случае:

Днище бадьи и ее горловину требуется укрепить приваренными крест-накрест планками.
Бадью нужно делать вращающейся, с осью. Это, конечно, усложнит рамную конструкцию, зато избавит от необходимости уплотнять вал и днище.
Миксер для такой мешалки следует приварить к оси.

Преимущества самодельной конструкции

Работа с самодельной бетономешалкой

Решение изготовить бетономешалку своими руками, имеет неоспоримые преимущества.

К ним относятся:

Самодельная конструкция может иметь удобную для пользователя конфигурацию.
Цена изделия значительно меньше, что обеспечивает использование подручных материалов.
Исключаются проблемы с обслуживанием и ремонтом агрегата.
И наконец, ручная бетономешалка своими руками из бочки, является предметом гордости перед друзьями и домочадцами.

Подготовка к изготовлению

Перед тем, как сделать бетономешалку из бочки, необходимо приобрести примерный перечень материалов и инструментов:

Металлическую бочку на 100-200 литров. Это может быть емкость для хранения зерна или другого корма для животных, бочка для транспортировки нефтепродуктов или химикатов.

Бочки для изготовления бетономешалки

Трубу со стенкой большой толщины, с внутренним диаметром 32 мм – 2 куска длиной 20 сантиметров, для изготовления втулок для вала.
Пруток диаметром 30 мм, для изготовления оси.

Кругляк для оси

Швеллер №6:

2 отрезка длиной по одному метру, для опорных элементов;
2 по 50 см, для распорок рамы, для придания ей жесткости.

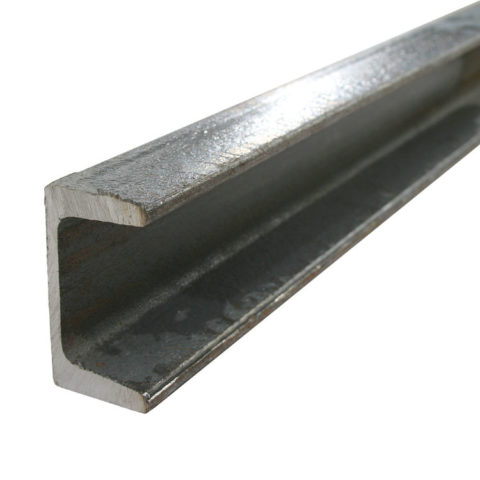

Профильный швеллер

Любой автомобильный руль.
Петли дверные.

Петли на крышку люка

Аппарат для сварки.
Ножовку по металлу.
Болгарку.

Чтобы бетономешалка из 200 л бочки собиралась легко и быстро, необходимо подготовить комфортное место для сборки конструкции. При этом необходимо учитывать, что работа с металлом — это шум и грязь.

Для проведения работ:

Лучше всего подготовить гараж или открытое пространство.

Площадка для сборки конструкции

Все необходимые инструменты расположить под рукой.
Подготовить чертежи бетономешалки из бочки. Это могут быть эскизы, наброски или качественно разработанный проект.

Бетономешалка из бочки — сделай сам чертеж конструкции

Самодельная бетономешалка может быть мобильной. Для этого, при проектировании необходимо подумать, какие колеса устанавливать для передвижения изделия по своему участку.

Мобильная конструкция

Если это будет электрическая бетономешалка из бочки 200 литровой, чертежи должны предусматривать более надежные шасси и их крепление на раме: вибрация от работающего двигателя весьма большая. После подготовки материалов и выбора рабочего места, можно начинать сборку конструкции.

Советы и рекомендации

Чтобы бетономешалка самодельная из бочки была надежной и долговечной, следует соблюдать некоторые рекомендации при ее изготовлении:

В процессе сборки, следует контролировать на прочность все соединения конструкции.
При отсутствии сварочного аппарата, соединять элементы между собой можно болтами, оно по надежности не уступает сварному варианту

Но при этом нужно использовать шайбы, чтобы обеспечить герметизацию мест крепления деталей.
Герметичность бочки для перемешивания раствора, нужно тщательно проконтролировать.
Если собирается из бочки бетономешалка с электроприводом, необходимо его креплению уделить особое внимание.
Угол наклона бадьи в рабочем состоянии, рекомендуется выдерживать 35° к поверхности земли.
Все подвижные узлы конструкции, включая ее поворотный механизм, должны быть хорошо смазаны. Это увеличит срок службы изделия, и обеспечит ему безаварийную работу.

Виды бетономешалок

Предварительно изучив механизм работы бетономешалок и их характеристики, удастся подобрать конструкцию, подходящую под нужды конкретного строительства. Ведь зачем усложнять себе работу, если удастся обойтись простым механическим устройством?

С другой стороны, загружая бетономешалку под завязку, закончить заливку фундамента быстрее не удастся – это приведет к банальной перегрузке двигателя и его скорому выходу из строя.

Механические или электрические?

Выбирая конструкцию будущего «помощника», следует сразу же определиться со способом его работы:

механические бетономешалки – работают от ручного привода, при замесе большого количества бетона крутить ворот нужно вдвоем;
электрические бетономешалки – работают от сети, но присоединение мотора требует хороших знаний автомеханики.

Если на стройке задействованы несколько сильных и выносливых человек, можно обойтись ручной бетономешалкой. Ингредиенты смеси загружаются или одновременно, или поочередно. Единственное неудобство – конструкции с подвижной бочкой, а не внутренним валом, не позволяют добавлять воду в процессе перемешивания. Бочку нужно обязательно останавливать, открывать люк и заливать воду. Люк закрывается и смесь опять мешается.

Электрические бетономешалки позволяют замешивать большие объемы бетона за кратчайший срок, с работой же отлично справляется один человек. Следует учитывать, что моторы высокой мощности требуют трехфазной сети, поэтому при выборе объема бака следует заранее рассчитать и мощность мотора. Если ко двору подведена только линия 220 В, о тяжелых растворах придется забыть.

Принудительные, гравитационные или вибрационные?

От принципа работы бетономешалки будет зависеть и ее конструкция:

бетономешалки принудительного действия отличаются неподвижной емкостью, в которой вращаются лопасти, закрепленные на валу;
гравитационные бетономешалки перемешивают бетон за счет вращения собственно емкости, в которой лопасти находятся жестко закрепленными на стенках;
вибрационные бетономешалки не могут похвастаться большой производительностью, зато обеспечивают высококачественную и однородную смесь без пузырьков.

При этом и гравитационные, и принудительного действия бетономешалки могут быть как механическими, так и электрическими. Вся разница в том, что механическая бетономешалка принудительного действия имеет горизонтальную ось, а электрическая может иметь и вертикальную.

Для их изготовления понадобится металлическая емкость. Самый элементарный вариант – металлическая бочка со стенками толщиной от 2,5 мм.

Вибрационные самодельные бетономешалки доступны каждому владельцу перфоратора. И хотя залить фундамент с их помощью не получится, сделать заливной пол в ванной или замешать раствор для плитки вполне реально. При этом конструкция проще некуда и не требует непосредственного участия человека. Так что с работой справится даже женщина.

Объем бетономешалки

Важным критерием выбора является вместимость будущей бетономешалки. Например, для работ по заливке фундамента потребуется емкость в 200 литров минимум. При этом стоит учитывать, что готовой смеси получится на 15-25% меньше – в зависимости от возможностей загрузки.

Вручную такой объем бетона можно замесить, хотя и достаточно тяжело – рука будет уставать.

Самодельное устройство имеет еще один существенный недостаток – сброс смеси зачастую производится в полном объеме. Поэтому лучше заранее озаботиться тачкой соответствующей вместительности. Если же есть возможность сделать механизм частичного сброса – лучше не пожалеть времени на его создание. Это существенно упростит эксплуатацию вместительных электрических бетономешалок и позволит работать вдвоем, нагружая по две тачки.

Принудительный и гравитационный бетоносмеситель – в чем разница?

Все бетономешалки сконструированы по двум принципам обрушения смеси: гравитационный механизм и бетоносмеситель принудительного типа. Гравитационный принцип действия заключается в том, что смесь, помещенная в барабан, вращается вместе с ним, и опадает сверху вниз под действием силы тяжести. На стенках барабана, изнутри, прикреплены лопасти, которые позволяют лучше вымесить раствор, и не дают смеси налипнуть на стенки под действием центробежной силы.

Этот тип бетономешалок хорош не только для приготовления цементно-песчаной смеси (со щебнем или без него). Им можно пользоваться для смешивания любых компонентов, сухих и полусухих видов смесей. Бетономешалка принудительного типа отличается от гравитационной тем, что барабан остается неподвижным во время перемешивания раствора. Весь процесс работы осуществляется за счет вращения лопастей, расположенных внутри барабана. Поговорим об этом типе машин подробнее. Этот вид оборудования предназначен для смешивания всех типов смесей с целью изготовления бетона, производства шлакоблоков, тротуарной плитки, фундаментных блоков и прочих расходных материалов.

Все стройматериалы и процессы при строительстве, имеющие в основе жидкие смеси (впоследствии затвердевающие) из разных видов материалов, можно автоматизировать, применив этот бетоносмеситель. Судите сами: не самый мощный бетоносмеситель такого типа за 5 минут работы изготавливает от 0,1 до 0,45 кубических метров. Объем смеси на выходе зависит от объема барабана. Полученный раствор является намного более однородным, чем изготовленный с применением других типов машин. Аппарат достаточно тяжел: от 200 кг. Рабочее напряжение – 380 В.

Ремонт — как подключить кнопку пуска бетономешалки

Первое, с чего следует начать ремонт — это с осмотра состояния контактов пусковой кнопки.

Для этого ее нужно:

Извлечь, открутив два винта;
Разобрать. Корпус самой распространенной кнопки типа KJD17 крепится на пластиковых фиксаторах, которые легко отстегиваются при помощи плоской отвертки

Разбирать пусковую кнопку следует осторожно, поскольку внутри находятся пружинки, которые могут случайно вылететь и затеряться. Освободив пластмассовые защелки, верхняя часть блока с кнопками снимается, и открывается доступ к контактам.
Осмотреть и зачистить контакты

Они просто вытягиваются и проверяются на предмет наличия налета. Если контакты загрязнены их следует почистить и при необходимости обработать наждачкой-нулевкой.

Если кнопка бетономешалки перестала фиксироваться, и чистка контактов результата не дала, в большинстве случаев требуется ее полная замена. Цена вопроса — 500-600 рублей.

Замена кнопки бетономешалки не представляет особой сложности, поэтому произвести ее можно самостоятельно. Для начала нужно приобрести точно такую же кнопку, чтобы она аккуратно поместилась в посадочном месте корпуса.

Порядок выполнения замены следующий:

Откручиваем 2 монтажных винта, извлекаем блок управления из корпуса;
Отсоединяем провода от контактов (предварительно рекомендуется зарисовать схему присоединения контактов или сфотографировать расположение проводов на смартфон);
Подключаем новую кнопку, подсоединив провода в соответствии с заранее подготовленной схемой;
Устанавливаем блок управления в посадочное место, фиксируем двумя винтами.

ВИДЕО ИНСТРУКЦИЯ” alt=””>

Чтобы в дальнейшем избежать подобных поломок, следует эксплуатировать бетономешалку в строгом соответствии с рекомендациями производителя.

Следует избегать попадания воды на электрооборудование (запрещено использовать мешалку во время дождя). Следует также избегать чрезмерных нагрузок на агрегат — периодически нужно делать перерывы в работе.

Замена подшипника на бетономешалке с разборным барабаном — порядок работ

С разборными барабанами в основном идут бетономешалки Оптимикс, Sicoma.

Разборка барабана

Сначала нужно снять барабан. Для этого переворачиваем его траверсой вверх . Гаечным ключом откручиваем болт крепления барабана. Убираем шайбу и гравер. Вворачиваем болт на место. Подкладывая деревянную проставку стучим молотком и выбиваем вал из траверсы. Снимаем барабан.
После снятия барабана выкручиваем болты крепления, предварительно заливая их WD. Если не удается их выкрутить, то срезаем болгаркой.

3. Выбиваем вал трубой из пазов. С помощью съемника удаляем старые подшипники. Если съемника нет в наличии, то можно воспользоваться тисками, зажимая в них вал и аккуратными ударами сбить подшипники.

Сборка барабана

Итак, очищаем от грязи вал и посадочное место. Аккуратно запрессовываем подшипники, используя деревянную проставку. По обойме подшипника категорически запрещается стучать.
Вал с установленными подшипниками устанавливаем в нижнюю часть опоры. Одеваем верхнюю часть и прикручиваем все на место. При закручивании гайки могут проворачиваться — попросите помочь друзей или близких.
Для уменьшения попадания влаги в подшипники рекомендуется нанести герметик на место соединения опоры и барабана.
Одеваем барабан на траверсу и фиксируем его прижимной гайкой.

Как видите поменять подшипники в бетономешалке с разборным барабаном может даже школьник. Если ничего не понятно, то смотрите видео.

Самодельная бетономешалка из 200 литровой бочки (видео)

1.1 Электрический агрегат

Если вас интересует, как сделать бетономешалку своими руками, но вы хотите получить более совершенный агрегат, чем с управлением ручного типа, то эта инструкция для вас.

Самодельная ручная бетономешалка из бочки не сравнится с электрическим агрегатом как минимум потому, что в случае с последним получение цементного раствора займет значительно меньше сил. Итак, изготовление конструкции потребует от вас подготовки определенных материалов, список которых приведен ниже.

1.2 Что понадобится?

Емкость, которая будет мешать цемент. Для этого также можно использовать небольшую бочку или другой металлический резервуар.
Электродвигатель от стиральной машины. Можно выбрать и другой, но мотор от стиральной машины обычно выдерживает большие нагрузки. Тем более что двигатель стиральной машины, особенно старой, не так сложно найти.
Приводной вал.
Арматуру для лопастей. Можно использовать обычные металлические уголки.
Несколько подшипников.
Металлические элементы для изготовления каркаса.

С использованием двигателя от стиральной машины и бочки емкостью около двухсот литров вы сможете получать от семи до десяти ведер цемента за один подход. В среднем этого хватает с головой для одного цикла строительных работ.

Опорная стойка для бетономешалки сваренная из уголков

Чтобы агрегат электрического типа более эффективно мешал раствор, емкость можно дополнительно оснастить винтовыми лопастями. Они устанавливаются под углом в 30 градусов.

Если мотора от стиральной машины у вас нет, то можете поискать двигатель, скорость вращения которого составляет около полутора тысяч оборотов в минуту. Желательно, чтобы при этом скорость вращения вала была не более 48 оборотов.

Используя мотор с такими параметрами для производства агрегата, вы сможете добиться наиболее оптимальных результатов смешивания: раствор будет высококачественным, а сухих комков в нем не останется. Помимо этого, чтобы двигатель работал в нормальном режиме и не подводил вас в самый ответственный момент, вам понадобится установить редуктор, а также шкивы ременной передачи.

1.3 Приступаем к сбору агрегата

Как сделать бетономешалку в домашних условиях с применением двигателя от стиральной машины или другого устройства – читайте ниже:

С обеих сторон бочки или другого резервуара следует просверлить отверстия, которые будут соединять вал с барабаном.
Что касается отверстия для загрузки и выгрузки смеси, то оно обустраивается по тому же принципу, как и в случае с ручной конструкцией.
На днище резервуара следует установить зубчатый венец, выступающий частью редуктора. Здесь же необходимо вмонтировать и шестеренку с небольшим диаметром.
Теперь самый ответственный момент. Чтобы обычная бочка стала электрической бетономешалкой, нужно вставить подшипник с большим диаметром в кусок трубы, которая будет приварена к емкости. После этого сам вал следует соединить с моторчиком.
Для того чтобы эксплуатация электрической бетономешалки была более удобной и при необходимости ее можно было перемещать по строительному участку, конструкцию можно оборудовать колесами. Колесики устанавливаются на обточенные концы оси, выполненной из металлической арматуры. Диаметр в данном случае должен составлять 40-45 мм.
Еще один немаловажный момент. Чтобы упростить работу с агрегатом, его можно дополнительно оснастить поворотным механизмом. Если вы не знаете, как это сделать, то здесь нет ничего сложного. При помощи сварки нужно соединить два отрезка металлической трубы диаметром 50-60 мм с несколькими упорами, а также корпусами подшипников. После этого устройству останется только приварить заглушки и ручки.

Устройство бетономешалки с электрическим приводом

Основные особенности использования самодельных бетономешалок

Если вы не планируете регулярно заниматься строительными работами, в покупке готовой бетономешалки нет никакого смысла. Агрегаты фабричного производства стоят достаточно дорого, поэтому лучше собрать механизм своими руками. Тем более, что в этой работе нет ничего сверхсложного, да и сама конструкция может быть собрана из доступных подручных средств и приспособлений.

Конструкция может быть собрана из доступных подручных средств и приспособлений

При грамотном подходе самодельная бетономешалка по своей надежности и производительности не будет уступать полноценному фабричному агрегату. Удобство работы тоже на высоком уровне – пользователь засыпает компоненты бетона в необходимых пропорциях, запускает механизм и через некоторое время получает качественную и готовую к использованию смесь.

При расчете смеси необходимо учитывать, для чего она вообще готовится. Традиционно для приготовления качественного бетона с высокими эксплуатационными свойствами берется часть цемента, в 2-3 раза большее количество песка и порядка пяти частей крупного заполнителя. В качестве крупного заполнителя традиционно применяется щебенка.

Приготовление бетона

Заводской агрегат будет стоить в несколько раз больше, и такие расходы обоснованы далеко не во всех ситуациях. Да и фабричная сборка далеко не всегда является гарантией высокого качества и надежности агрегата. Даже если у вас есть несколько десятков тысяч рублей на приобретение готовой бетономешалки, вряд ли вы согласитесь отдать деньги за низкокачественное оборудование кустарного производства. Зачем это делать, если такую же бетономешалку можно собрать самостоятельно?

При условии грамотной сборки недостатков у самодельной бетономешалки не будет. Вам нужно лишь детально изучить теоретическую часть, разобраться во всех нюансах, запастись терпением и выделить время для работы. Все, что понадобится для сборки агрегата, можно найти в сарае либо купить в хозяйственном магазине за копейки.

Как сделать бетономешалку – приступаем к изготовлению

Давайте разберем ключевые этапы работы.

Собираем каркас будущего агрегата. Он должен быть прочным, потому как ему придется выдерживать колоссальные нагрузки. Для основания лучше всего подойдет стальной уголок 130 мм. Раз уж решили обойтись без сварочного аппарата, то не лишним будет сказать, какие болты выбрать для сборки рамы. Оптимальным вариантом будут болты диаметром 27 мм. Угол наклона бочки к основанию должен составлять 35 градусов. Если вы не нашли подходящего двигателя, то можете сделать привод ручным. Конечно, придется прилагать определенные усилия, но это все равно будет лучше, чем мешать бетон лопатой в корыте.
Перед тем, как поставить бочку на редуктор (устройство, которое преобразует высокую угловую скорость вращения входного вала в более низкую на выходном валу), нужно к ее днищу прикрепить, скажем, зубчатый венец (стальной каленый диск с зубьями) от двигателя «Волги». Практика показала, что он оптимально подходит для этой цели: сделан из каленого металла и имеет зубья на внешней стороне.
Если есть сварка, то прикрепить венец проще простого. Но мы ведь решили собирать бетоносмеситель без использования сварочного аппарата. Поэтому венец будем крепить к днищу бочки болтами. Переверните бочку вверх дном и приложите к днищу венец. Сделайте керном (специальным стержнем с заточенным концом) отметки на днище бочки. Просто вставьте в отверстие венца керн острым концом и ударьте молотком по тупому. Затем уберите венец и просверлите с помощью дрели отверстия строго по отметкам, сделанным керном. Положите венец обратно на днище бочки так, чтобы совпадали отверстия. Вставьте болты и закрутите на них гайки с помощью гаечных ключей.
Ставим на раму редуктор. Поступаем также, как и с венцом. Размечаем керном место под отверстия на раме, сверлим, прикручиваем болтами редуктор к раме, а на него устанавливаем саму бочку, предварительно не забыв сделать в ней лопатки для того, чтобы правильно замешивать бетон. Сделать их тоже несложно. Можно просто внутри бочки по длине закрепить с помощью болтов три уголка на равном расстоянии друг от друга. Малый шкив редуктора заменяем подходящей шестерней. Она-то и будет приводить в движение тяжелую емкость с бетоном. Чтобы долго не мучиться и не изобретать велосипед, малую шестерню можно взять от бендикса стартера (бендикс – вал якоря стартера) той же «Волги».

Для опрокидывания бочки с бетоном подойдет штурвал, а не просто ручка. Изготовить его не так уж и сложно. По сути можно взять втулку (обрезок трубы) и в нее радиально вкрутить стержни. Затем надеть на дополнительный редуктор и закрепить. Но если у вас такая конструкция вызовет сложности с разработкой чертежей, то можно просто брать лопатой готовый раствор из емкости. Только не забудьте ее перед этим выключить и дождитесь, когда она остановится.
